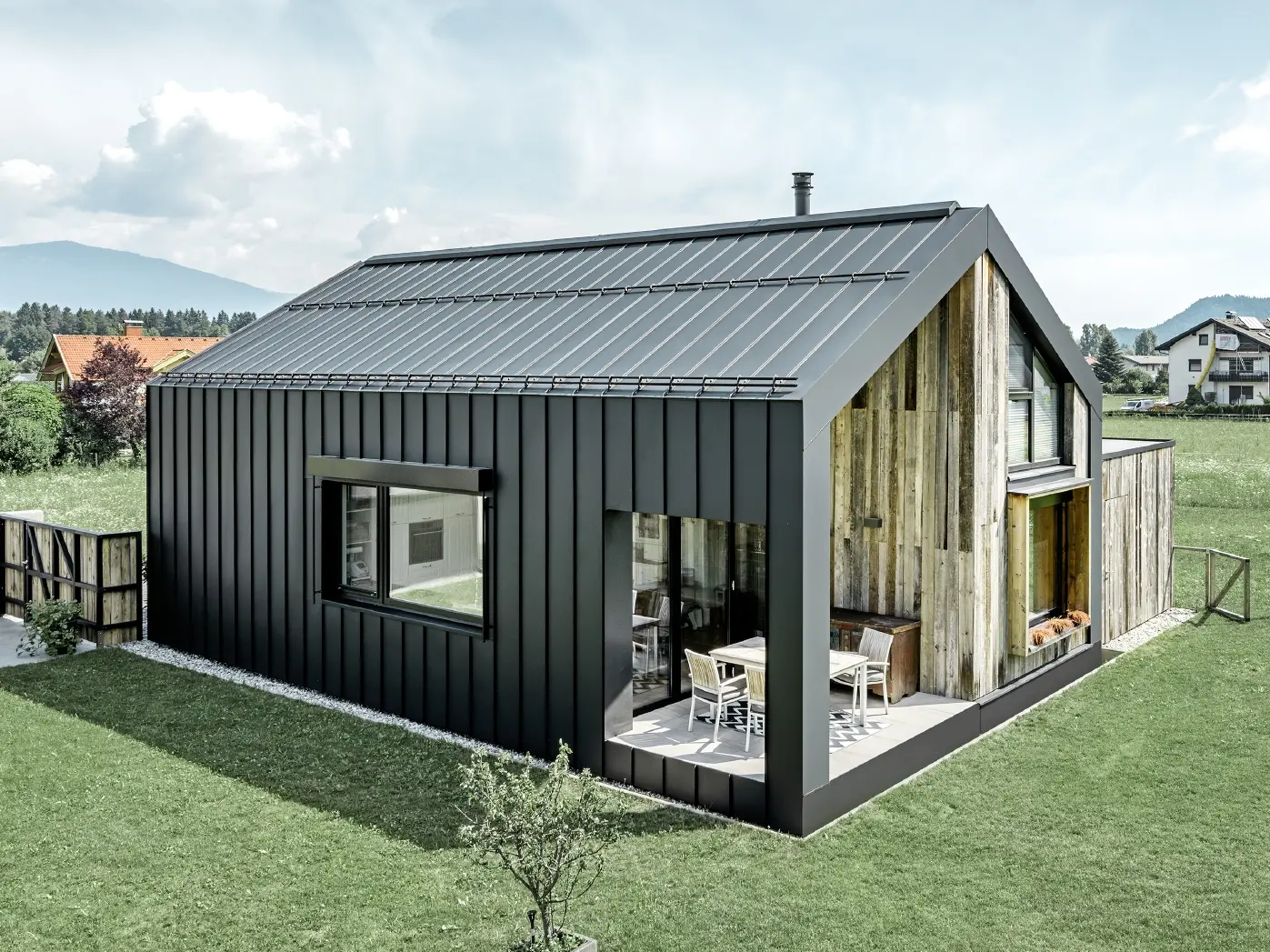

Dom jednorodzinny z dachem dwuspadowym, dach i elewacja pokryte PREFALZ od PREFA w kolorze P.10 antracytowym. Pasma przechodzą z połaci dachowej w elewację. Część elewacji pokryta jest postarzałym drewnem.

System dachowy Prefalz

Uniwersalny i plastyczny: PREFALZ jest wyjątkowo plastyczny, dzięki czemu jest łatwy w obróbce umoźliwiając realizację kreatywnych pokryć dachowych.

+16
Czytaj dalej

PREFALZ oferuje szeroką gamę kolorów i kształtów. Blacha aluminiowa jest bardziej plastyczna niż większość podobnych materiałów przeznaczonych do obróbki metodą felcowania, a dzięki temu szczególnie łatwo poddaje się formowaniu. Ze względu na niską masę – w zależności od szerokości taśmy – od 2,2 do 2,3 kg/m² PREFALZ sprawdza się przy remontach dachów, jak i w nowym budownictwie, ponieważ doskonale dostosowuje się do różnych konstrukcji. Ponadto można go uzupełnić szeroką gamą akcesoriów systemowych PREFA.

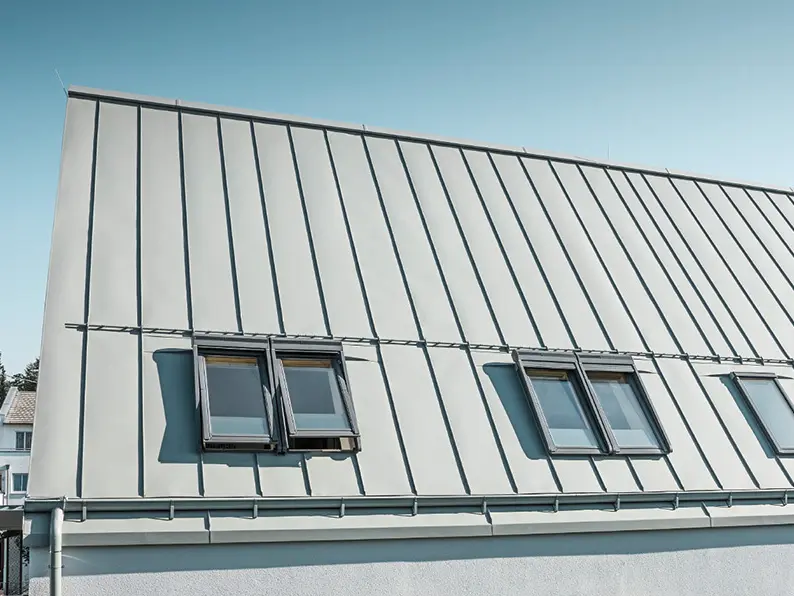

Dach na rąbek Prefalz w kolorze P.10 szarocynkowym z oknami połaciowymi

Od łukowych dachów kolebkowych po skomplikowane nadbudowy, dachy kopułowe lub wielkopowierzchniowe – PREFALZ daje ogromne możliwości tworzenia indywidualnych aranżacji. Ponadto obróbka materiału mająca na celu uzyskanie odpowiedniego kształtu nie ma wpływu na jakość powłoki: PREFALZ jest dostępny w licznych kolorach, z wykończeniem gładkim lub stucco – w zależności od życzenia klienta.

Taśmy PREFALZ są również idealne jako taśmy uzupełniające dla produktów małoformatowych PREFA – do różnych połączeń i opraw o rozmiarach 0,70 × 1000 mm (masa rolki 60 kg).

Szczególnie godny podkreślenia jest fakt, że aluminiowy dach PREFALZ, zgodnie z normą EN 13501-1 odpowiada klasie reakcji na ogień „A1” – czyli niepalne. Więcej informacji o ochronie przeciwpożarowej znajdziesz tutaj.

Osiedle mieszkaniowe w St. Moritz z drewnianą elewacją i dachem aluminiowym z łukowatym okapem w kolorze srebrny metallic

Zalety PREFALZ

Ikona oznaczająca zalety

Uniwersalne zastosowanie

Od dachu łukowego do skomplikowanych konstrukcji dachowych, dachów kopułowych, klasycznych dwuspadowych albo wielkopowierzchniowych

Ikona oznaczająca zalety

Łatwa obróbka, wytrzymały na duże obciążenia

Łatwość obróbki nawet w niskich temperaturach zewnętrznych

Ikona oznaczająca zalety

Ochrona przeciwpożarowa

Prefalz niepalny (A1)

Ikona oznaczająca zalety

Uniwersalne zastosowanie

Od dachu łukowego do skomplikowanych konstrukcji dachowych, dachów kopułowych, klasycznych dwuspadowych albo wielkopowierzchniowych

Ikona oznaczająca zalety

Łatwa obróbka, wytrzymały na duże obciążenia

Łatwość obróbki nawet w niskich temperaturach zewnętrznych

Ikona oznaczająca zalety

Ochrona przeciwpożarowa

Prefalz niepalny (A1)

Ikona oznaczająca zalety

Kompletny system

Bogata oferta dopasowanych do siebie akcesoriów systemowych zapewnia bezpieczeństwo i trwałość, a także uzyskanie niesamowitych efektów wizualnych

Ikona oznaczająca zalety

Liczne możliwości kreatywnego projektowania

Bardzo duży wybór kolorów standardowych oraz możliwość dostarczenia powierzchni gładkiej albo stucco, dopasowanej do kompletnego systemu PREFA

Ikona oznaczająca zalety

Ochrona środowiska

Aluminium w 100% można poddawać recyklingowi bez strat jakości.

Ikona oznaczająca zalety

Długa żywotność

Aluminium nie rdzewieje

Ikona oznaczająca zalety

Kompletny system

Bogata oferta dopasowanych do siebie akcesoriów systemowych zapewnia bezpieczeństwo i trwałość, a także uzyskanie niesamowitych efektów wizualnych

Ikona oznaczająca zalety

Liczne możliwości kreatywnego projektowania

Bardzo duży wybór kolorów standardowych oraz możliwość dostarczenia powierzchni gładkiej albo stucco, dopasowanej do kompletnego systemu PREFA

Ikona oznaczająca zalety

Ochrona środowiska

Aluminium w 100% można poddawać recyklingowi bez strat jakości.

Ikona oznaczająca zalety

Długa żywotność

Aluminium nie rdzewieje

Detale wykonania rąbka rzemieślniczego

W przypadku pokryć z rąbkiem stojącym składa się profilowane wstępnie lub zaginane pasy blachy, dzięki czemu powstaje szczelne połączenie. W przypadku elewacji najczęściej stosowany jest rąbek kątowy (rąbek niezamknięty), natomiast na połaciach dachowych – podwójny rąbek stojący. Na dwóch kolejnych ilustracjach widoczne są przekroje podwójnego i kątowego rąbka stojącego:

Systemy montażowe i rodzaje krycia

Profile PREFALZ, zwane także pasami, są wykonywane z blachy w rolce za pomocą profilarek rolkowych.

Wyprodukowane pasy balchy w połączeniu z standardowymi zaczepami przesuwnymi,i, osiągając długość do 12 m. Przy zastosowaniu specjalnych środków dodatkowych możliwe jest uzyskanie dłuższych pasów. Długie pasy blachy umożliwiają łatwy, bezpieczny i ekonomiczny montaż pokrycia dachowego. W zależności od projektu pasymogą być w jednej szerokości, lub różnej.

Pokrycia płaskiearkuszowe składają się z pasów przerwanych rąbkami poprzecznymi. Często stosuje się je w budynkach wystawionych na silne wiatry lub ze względów kreatywnych.

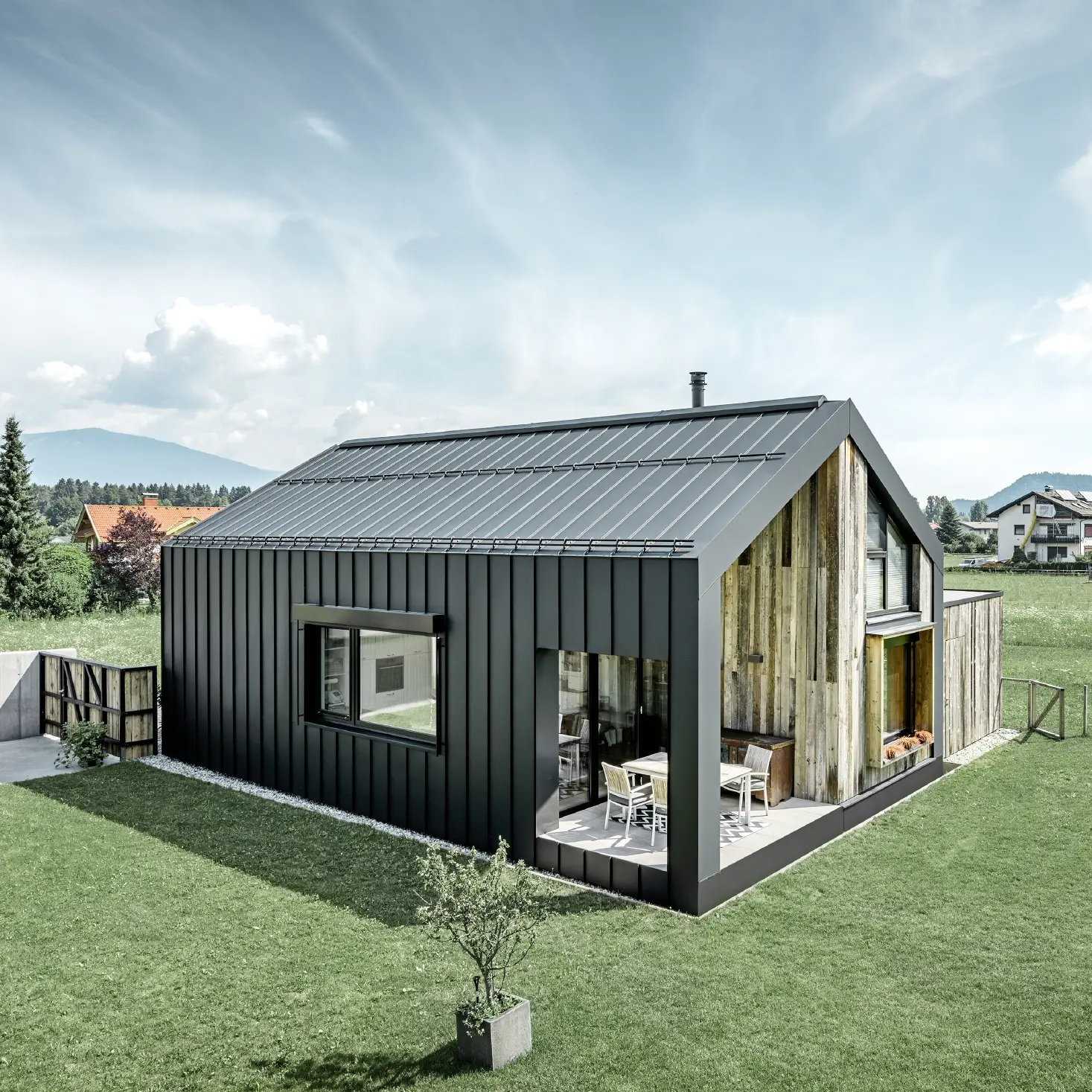

Dom jednorodzinny z dachem dwuspadowym, dach i elewacja pokryte PREFALZ od PREFA w kolorze P.10 antracytowym. Pasma przechodzą z połaci dachowej w elewację. Część elewacji pokryta jest postarzałym drewnem.

Porada eksperta: do płaskich dachów od 3°

Dachy wykonane z taśmy PREFALZ cechują się wyjątkową stabilnością i bardzo długim okresem użytkowania. Produkt ten jest idealny do dachów o bardzo małym spadku* (od 3°) i jest łatwy w montażu nawet przy niskich temperaturach zewnętrznych.

* Należy przestrzegać norm i reguł technicznych obowiązujących w danym kraju.

Przegląd kolorów PREFALZ

PREFALZ oferuje bogatą paletę kolorów standardowych, przeważnie w jakości P.10, z 40-letnią gwarancją koloru. Powłoka lakiernicza nakładana jest i wypalana tzw. metodą coil coating, składającą się z licznych etapów. Dzięki temu powłoka lakiernicza jest plastyczna i wyjątkowo odporna na warunki atmosferyczne.

Przegląd kolorów (20)

Kolor

Nazwa

~ RAL

01 Braun

P.10 brązowy

7013

02 Anthrazit

P.10 antracyt

7016

03 Schwarz

P.10 czarny

9005

04 Ziegelrot

P.10 ceglasty

8004

05 Oxydrot

P.10 czerwony

3009

06 Moosgrün

P.10 zieleń mchu

6005

07 Hellgrau

P.10 jasnoszary

7005

08 Zinkgrau

P.10 szarocynkowy

7030

10 Prefaweiß

P.10 biały PREFA

9002

11 Nussbraun

P.10 orzechowy brąz

8019

17 Reinweiß

P.10 czysta biel

9010

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 grafitowy

7043

43 Steingrau

P.10 szary kamienny

7031

12 Silbermetallic

srebrny metalik

9006

13 naturblank

naturalny

23 Schwarzgrau

ciemnoszary

7022

45 Bronze

medalowy brąz

7048

45 Bronze

P.10 medalowy brąz

7048

46 Patina grün

P.10 zielona patyna

6027

47 Patina grau

szara patyna

7042

Wskazówki

  • Podane wartości RAL to tylko wartości przybliżone (~), które niekiedy mogą znacznie odbiegać od oryginalnego koloru PREFA i w niektórych warunkach nie odzwierciedlają subiektywnego postrzegania barw.
  • Wartości te trudno zdefiniować przede wszystkim dla jakości koloru P.10 ze względu na strukturę powierzchni. Ponadto kolory z PREFA Siding P.10 szary kamień, P.10 piaskowy, P.10 zielona patyna, dąb naturalny, szara patyna, orzech brązowy i dąb szary opierają się na naturalnym zabarwieniu, na które składa się kilka odcieni.
  • Taśmy i blachy naturalny: Zmiany optyki zachodzące w wyniku obróbki i pod wpływem środowiska zewnętrznego nie podlegają gwarancji. Należy przestrzegać karty informacyjnej.
  • W przypadku kolorów metalicznych mogą występować różnice barw.
  • Do dokładnego określenia kolorów elementów uzupełniających należy stosować oryginalne wzorniki.

Zobacz zrealizowane projekty dachowe z PREFALZ i zainspiruj się

Technologia rąbka stojącego jest klasyczną metodą krycia dachów metalowych. Dzięki tej metodzie można pokryć całą otulinę budynku, czyli dach i elewację, co daje jednolitą estetykę zewnętrzną. Technika ta poprzez równomierne albo zmienne szerokości pasów oraz pasy klinowe, obok bogatego wyboru kolorów, pozostawia też dużą przestrzeń na kreatywność.

PREFALZ stosowany jest poza tym do wszelkich detali, takich jak obróbki kominów,  okapów i okien oraz wielu innych elementów związanych z  produktami małoformatowymi PREFA.

Więcej Wskazówek dotyczących wyboru odpowiedniego pokrycia dachowego zebraliśmy dla Państwa poniżej. Jeszcze więcej inspiracji można znaleźć w galerii referencyjnej albo galerii remontów.

Czy masz jeszcze pytania dotyczące dachu PREFA?

Ze względu na niewielką masę dachówki klasyczne, łupkowe i romby i panele dachowe FX.12 PREFA można z powodzeniem stosować do przykrywania starych dachów.

Różnica akustyczna między dachami PREFA a dachami ceramicznymi lub eternitowymi wynosi zaledwie 2–4 dBA, czyli jest prawie niesłyszalna dla ludzkiego ucha.

Materiały aluminiowe są w wysokim stopniu odporne na korozję i nierdzewne!

Dachy metalowe zgodnie z przepisami ÖVE/ÖNORM EN 62305-3 mogą być wbudowane w zewnętrzny system ochrony odgromowej. Pokrycia taśmowe płaskie PREFA (Prefalz i Falzonal) są tym samym dopuszczalne jako naturalny element pełniący rolę zwodu, zaś małe formaty PREFA (dachówki klasycznedachówki łupkowepanele dachowedachówki romb) jako naturalny element urządzenia odprowadzającego (wymaga założenia dodatkowych zwodów i podłączenia do uziemienia). W normach istnieją wyjątki, zgodnie z którymi należy projektować na przykład obiekty o podwyższonym ryzyku (np. budynki narażone na wybuch). Wbudowywanie systemów dachowych i elewacyjnych PREFA w zewnętrzny system ochrony odgromowej należy planować więc w odniesieniu do danego obiektu. Informacje dotyczące konieczności i rodzaju wykonania ochrony odgromowej na danym obiekcie otrzymasz u konstruktora instalacji ochrony odgromowej bądź koncesjonowanego elektryka. Więcej na temat ochrony odgromowej znajdziesz tutaj.

Produkty dachowe i elewacyjne PREFA (małoformatowe oraz Prefalz i Sidingi*) są w rozumieniu normy EN 13501-1 zaliczane do klasy reakcji na ogień A1, czyli niepalne. Klasa reakcji na ogień A1 oznacza, że produkty z aluminium są niepalne. Więcej szczegółów na temat ochrony przeciwpożarowej możesz przeczytać tutaj.

* z wyjątkiem produktów w kolorach orzech brązowy, dąb szary i dąb naturalny (klasa reakcji na ogień A2-s1, d0 - niepalny).

Małe ziarna gradu nie mogą wyrządzić szkody dachowi PREFA z powierzchnią stucco. Jeśli jednak kulki gradu są wyjątkowo duże, nie jest jednak wykluczone uszkodzenie funkcjonalne dachu, jak każdego materiału budowlanego. Przebicie pokrycia dachowego PREFA, niezależnie od wielkości kulek gradowych, można jednak wykluczyć jako niemalże nieprawdopodobne.

Wskutek rosnącej liczby użytkowników telefonów komórkowych coraz częściej pojawia się pytanie o ekranowanie elektromagnetyczne promieniowania, które one wytwarzają. Ponieważ każde połączenie radiowe wymaga nadajnika i odbiornika, na terenach zurbanizowanych ciągle przybywa masztów nadawczych. Dlatego nasze produkty (dachowe i elewacyjne) zostały poddane próbie pod kątem ekranowania elektromagnetycznego na wydziale elektroniki Akademii Bundeswehry w Monachium

Produkty dachowe PREFA są stosowane w płasko nachylonych dachach (nachylenie dachu około 3° do 25°) i dachach stromych (od około 25°). Jakie produkty od jakiego nachylenia mogą być stosowane, dowiesz się na stronie poglądowej na temat nachylenia dachu.

Informacje techniczne o PREFALZ

Materiał:

aluminium powlekane metodą coil-coating, 0,7 mm grubości

Wymiary standardowe:

PREFALZ do dachów: 0,7 × 500 mm i 0,7 × 650 mm
taśma uzupełniająca: 0,7 × 1000 mm

Waga:

ok. 1,89 kg/m²
rzeczywiste zużycie dla PREFALZ 500: ca. 2,3 kg/m²
rzeczywiste zużycie dla PREFALZ 650: ca. 2,2 kg/m²

Minimalne nachylenie dachu*:

3° (ok. 5%)

*Należy przestrzegać norm i reguł technicznych obowiązujących w danym kraju.

Podkonstrukcja i warstwa rozdzielająca*:

pełne deskowanie (min. 24 mm); w razie konieczności warstwa rozdzielająca

*Należy przestrzegać norm i reguł technicznych obowiązujących w danym kraju.

Mocowanie:

zaczep kątowy stały i przesuwny ze stali nierdzewnej w zależności od wymagań statycznych

Uwaga: Należy koniecznie unikać łączenia taśm PREFALZ z kolorowymi taśmami aluminiowymi innych producentów, ale także z taśmami FALZONAL®, które pozornie mają ten sam kolor, ze względu na różną jakość powłok i późniejsze różnice w ”starzeniu”. Tylko w ten sposób nawet po wielu latach będzie można cieszyć się harmonijnym wyglądem elewacji. Dotyczy to także obróbek, attyki itp.

Konstrukcja dachowa

Dachy aluminiowe PREFA są projektowane z wentylowaną konstrukcją nośną, w której pokrycie dachowe i warstwa izolacji termicznej są oddzielone wentylowaną przestrzenią rozdzielającą. Dzięki  czemu skraplająca się para wodna zostaje odprowadzona na zewnątrz.

W większości przypadków okładzina dachowa jest wentylowana w sposób przedstawiony na pierwszej ilustracji. Wentylowana może być także cała przestrzeń poddasza (druga ilustracja).

Warstwy rozdzielające

Warstwy rozdzielające umieszczone bezpośrednio pod pokryciem dachowym mogą pełnić różne funkcje. Dlatego to, czy i ewentualnie jaka warstwa rozdzielająca zostanie wykonana, należy określić już na etapie projektowania.

Warstwy rozdzielające mogą:

  • chronić deskowanie lub płyty drewnopochodne przed wilgocią podczas trwania budowy,
  • poprawić izolacyjność akustyczną (= wygłuszenie akustyczne),
  • niwelować niewielkie nierówności konstrukcji dachowej,
  • umożliwić swobodną ”pracę” arkuszy blachy podczas wahań temperatury,
  • chronić metal od spodu przed niekorzystnymi oddziaływaniami zasadowymi oraz potencjalnie szkodliwym oddziaływaniem środków ochrony drewna,
  • wspomagać funkcję dachu spodniego i poszycia dachowego w zakresie ochrony przed deszczem.

Materiał, z którego zostanie wykonana warstwa rozdzielająca, należy dobrać pod kątem funkcji jaką ma spełniać, w porozumieniu z producentem. Gdy warstwa rozdzielająca ma dodatkowo zapewniać izolację dźwiękową, zaleca się zastosowanie mocniejszych i grubszych bitumicznych warstw rozdzielających (np. BauderTOP UDS 3 NK lub zbliżonego produktu). Jeśli warstwa rozdzielająca służy „tylko” do ochrony konstrukcji nośnej podczas prac budowlanych, można użyć cieńszej bitumicznej warstwy rozdzielającej (np. BauderTOP TS 40 NSK lub zbliżonego produktu).

Porada eksperta: PREFALZ 500 do dachów jednospadowych

W dachach jednospadowych z pokryciem wykonanym w technologii podwójnego rąbka stojącego mogą pojawiać się hałasy spowodowane przez silny wiatr. W tym przypadku zalecamy stosowanie PREFALZ o szerokości 500 mm oraz montaż bitumicznej warstwy rozdzielającej. Dostateczne środki ochrony przed hałasem trzeba uwzględnić już na etapie projektowania konstrukcji dachowej.

Wskazówki do obróbki rąbka stojącego

Długość strefy mocowania stałego wynosi 1–3 metry (w zależności od długości pasa). Położenie strefy mocowania stałego należy dostosować do kąta nachylenia dachu – patrz rysunek oraz przynależna tabela. Przebicia dachowe oraz kształt dachu mogą wymuszać konieczność przesunięcia mocowań stałych. Obszary różniące się długością strefy mocowania stałego należy odseparować listwami rozdzielającymi.

Spadek dachu

Położenie strefy punktu stałego*

> 3°-5° (> 5 %-9 %)

na środku pasa blachy

> 5°-10° (> 9 %-18 %)

w górnej, jednej trzeciej pasa blachy

> 10°-30° (> 18 %-58 %)

w górnej, jednej czwartej pasa blachy

> 30° (> 58 %)

na górnym końcu pasa blachy

Planowanie i zastosowanie

W tym miejscu dekarze i architekci mogą znaleźć i pobrać teksty do przetargów oraz szczegóły dotyczące PREFALZ. W strefie serwisowej można znaleźć karty informacyjne dla oprawy kominów PREFALZ, wytyczne układania wsporników ławy kominiarskiej dla PREFALZ, informacje montażowe dla wsporników panelu słonecznego Vario PREFALZ oraz filmy instruktażowe PREFALZ. Informacje montażowe można znaleźć w wytycznych dla układania PREFALZ. Dział obsługi jest dostępny tylko dla zakładów partnerskich – przygotuj dane dostępowe. Nie masz jeszcze danych dostępowych? W takim razie zwróć się do właściwego kierownika sprzedaży w Twoim regionie.

Wskazówka dla biur architektonicznych i projektowych: Dane 3D i BIM, a także tekstury naszych produktów są dostępne tutaj: planowanie cyfrowe

Akcesoria do dachów PREFALZ

Do mocowania pokryć na rąbek należy stosować zaczepy w połączeniu z gwoździami, wkrętami lub nitami wykonanymi ze stali nierdzewnej. Aby zapewnić dostateczną ochronę przed śniegiem, w przypadku pokryć z rąbkiem stojącym stosowane są zaciski do bariery śniegowej wraz z przepustami rurowymi i łamaczami lodu. Te i inne akcesoria systemowe, taki jak żel do rąbków PREFA, są częścią naszego kompletnego systemu PREFA.

Kompletne i szczegółowe zestawienie akcesoriów można znaleźć w naszym cenniku.

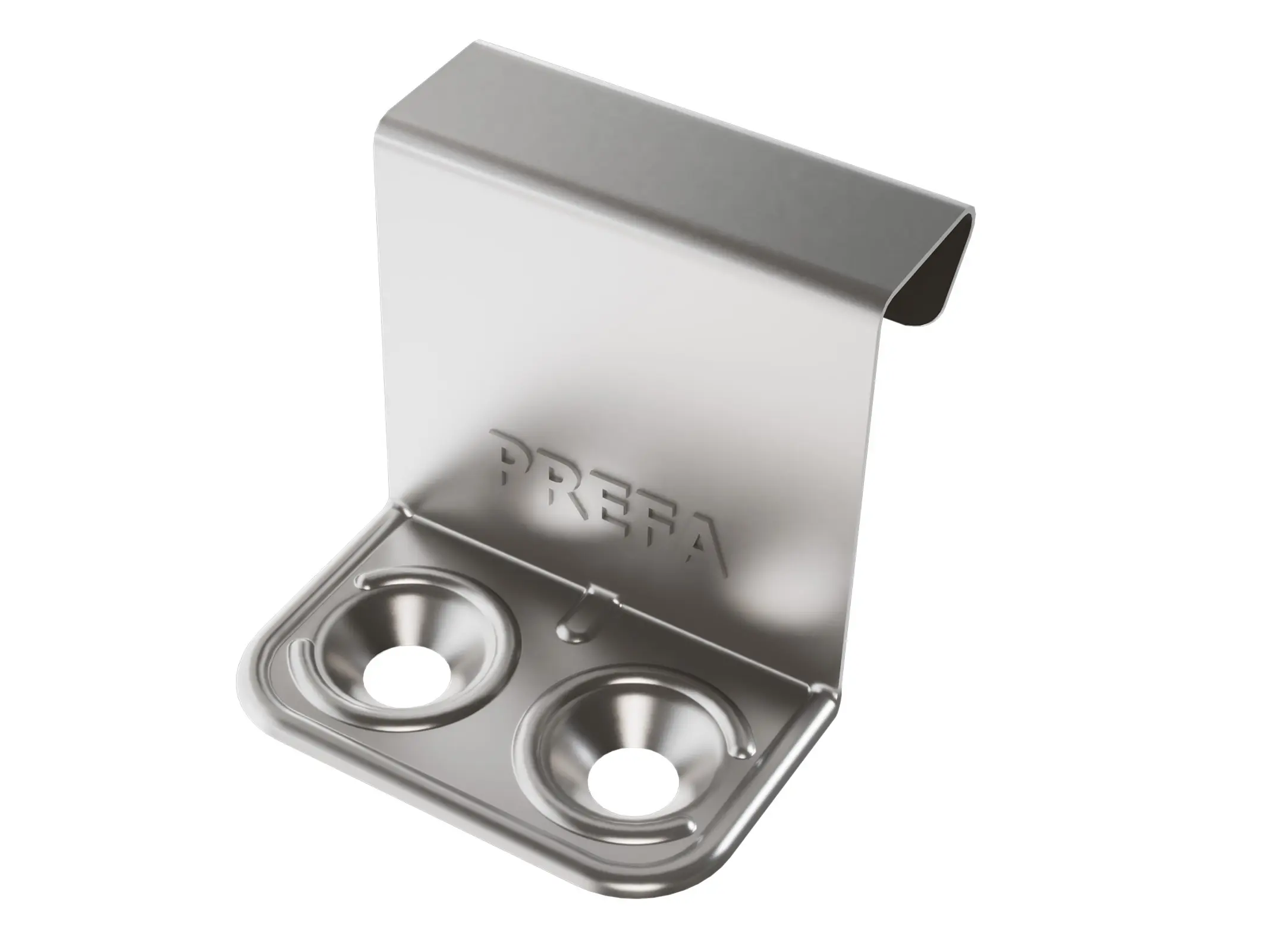

Zaczep kątowy stały ze stali nierdzewnej (do mocowania na wkręty)

Nie stosować na elewacji w połączeniu ze śrubami specjalnymi do konstrukcji aluminiowych i stalowych!

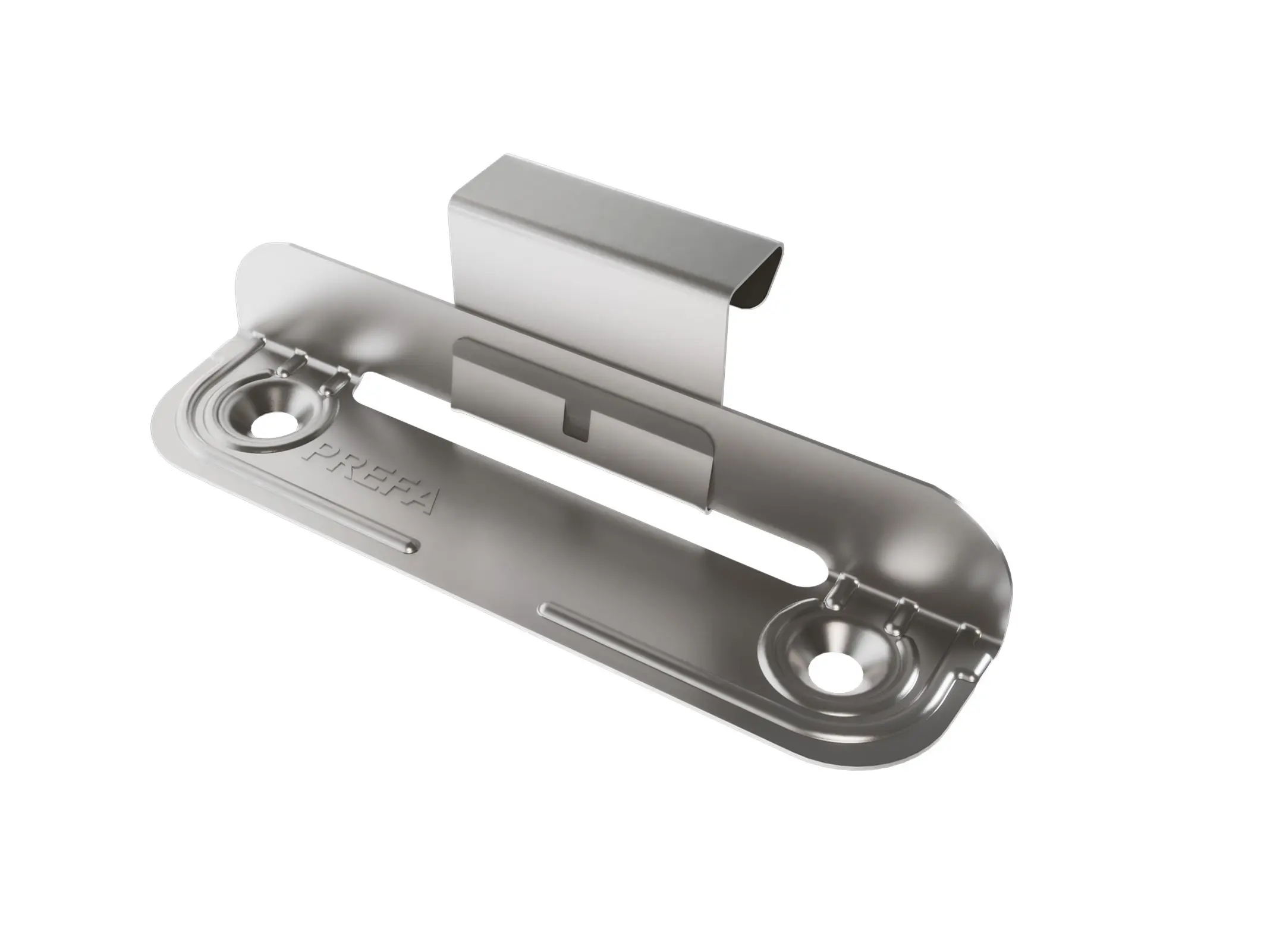

Zaczep kątowy przesuwny ze stali nierdzewnej (do mocowania na wkręty)

Długość pasa blachy do 12 m. Nie stosować na elewacji w połączeniu ze śrubami specjalnymi do konstrukcji aluminiowych i stalowych!

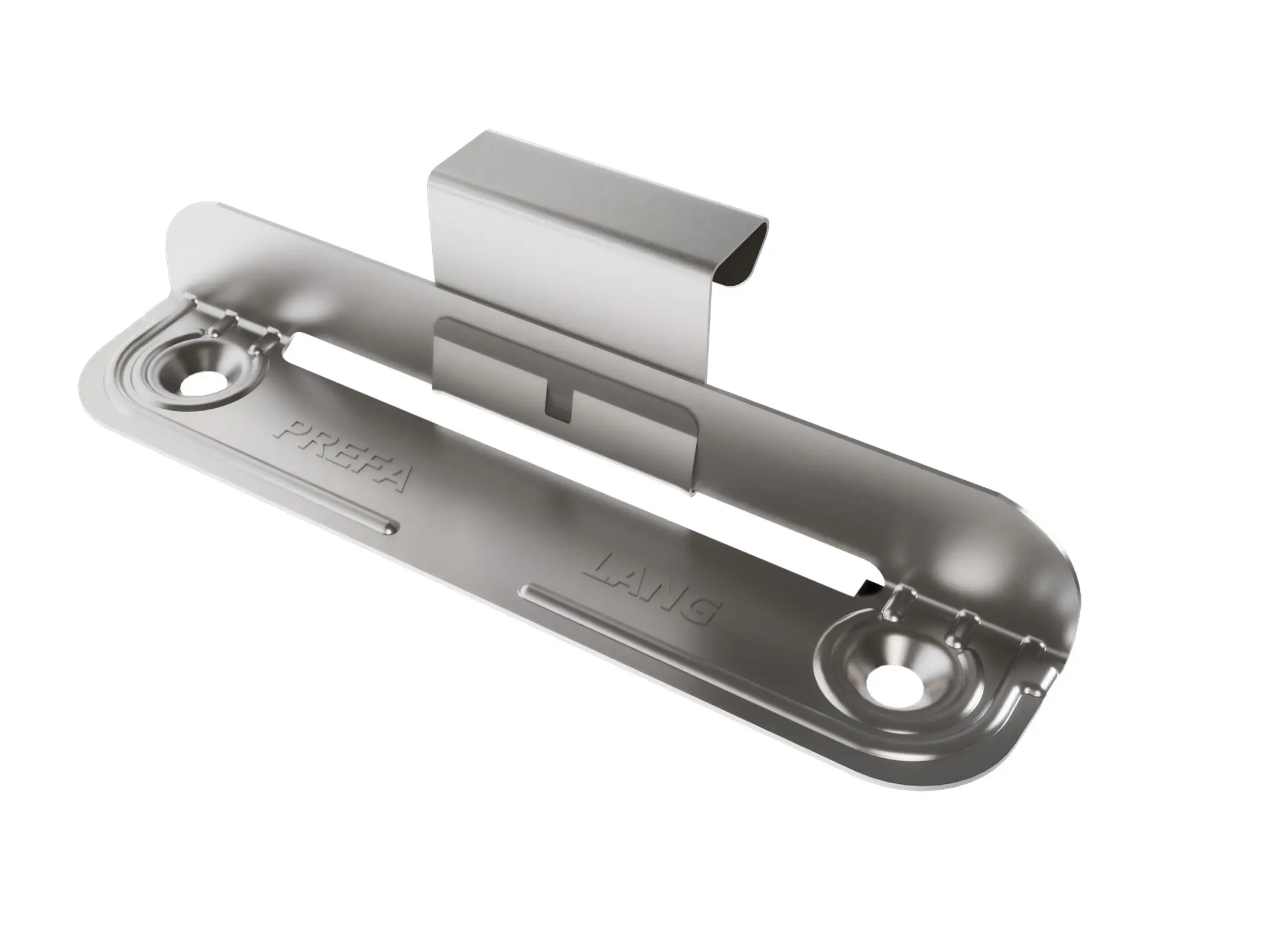

Zaczep kątowy o zwiększonym przesuwie ze stali nierdzewnej (do mocowania na wkręty)

Długość pasa blachy od 12 m do 15 m. Nie stosować na elewacji w połączeniu ze śrubami specjalnymi do konstrukcji aluminiowych i stalowych!

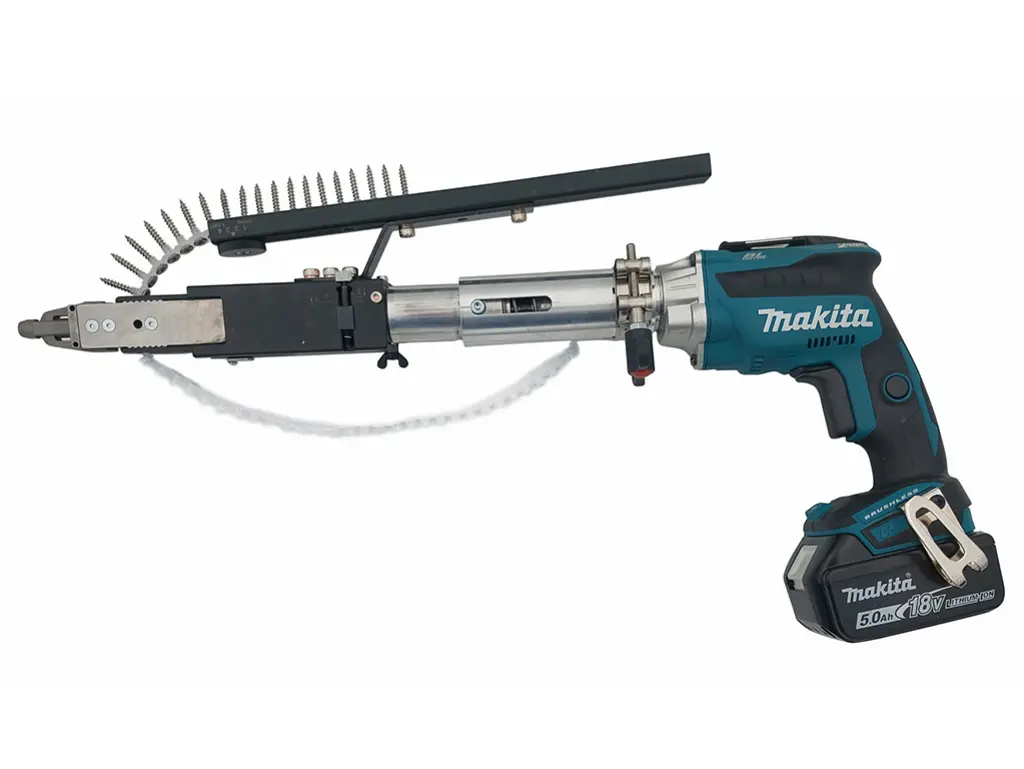

Wkrętak magazynkowy do zaczepów na wkręty

w zestawie nakładka do wkrętów w magazynku, dla szybszego montażu

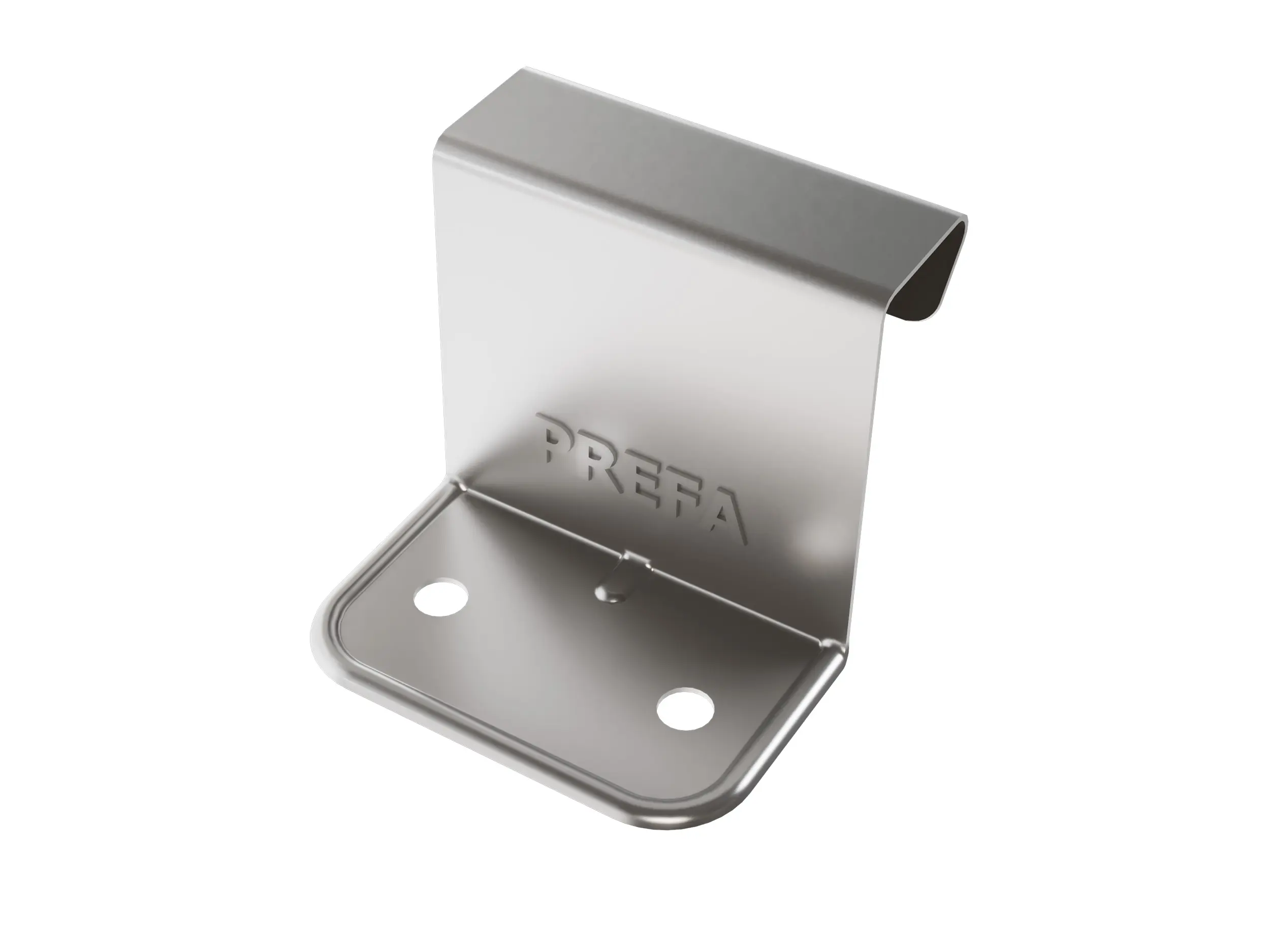

Niro Winkelstehfalzhaft von PREFA

Zaczep kątowy stały ze stali nierdzewnej (do mocowania na gwoździe)

-

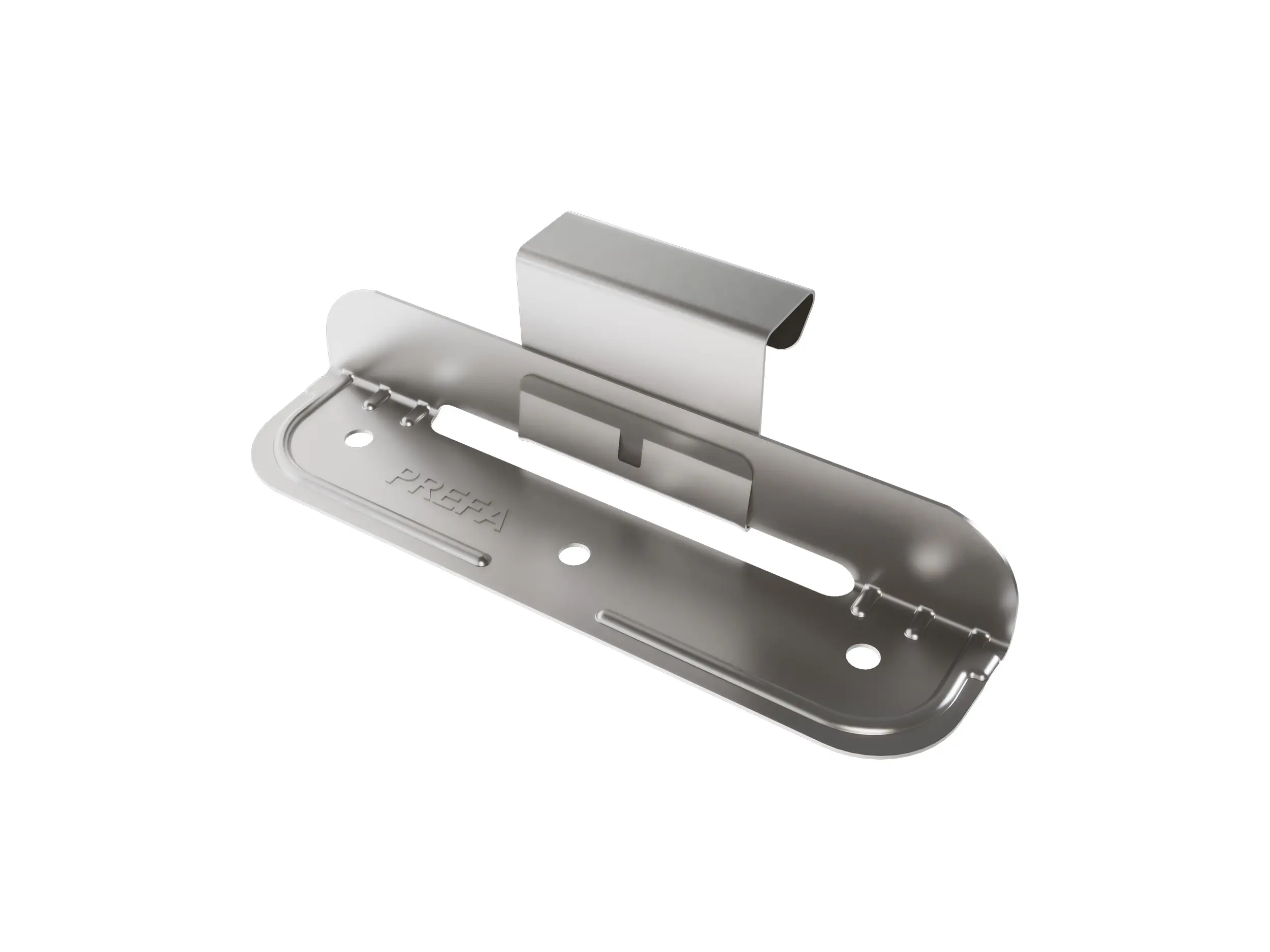

Niro Winkelschiebehaft von PREFA

Zaczep kątowy przesuwny ze stali nierdzewnej (do mocowania na gwoździe)

Do pasów o długości do 12 m przy pokryciach aluminiowych.

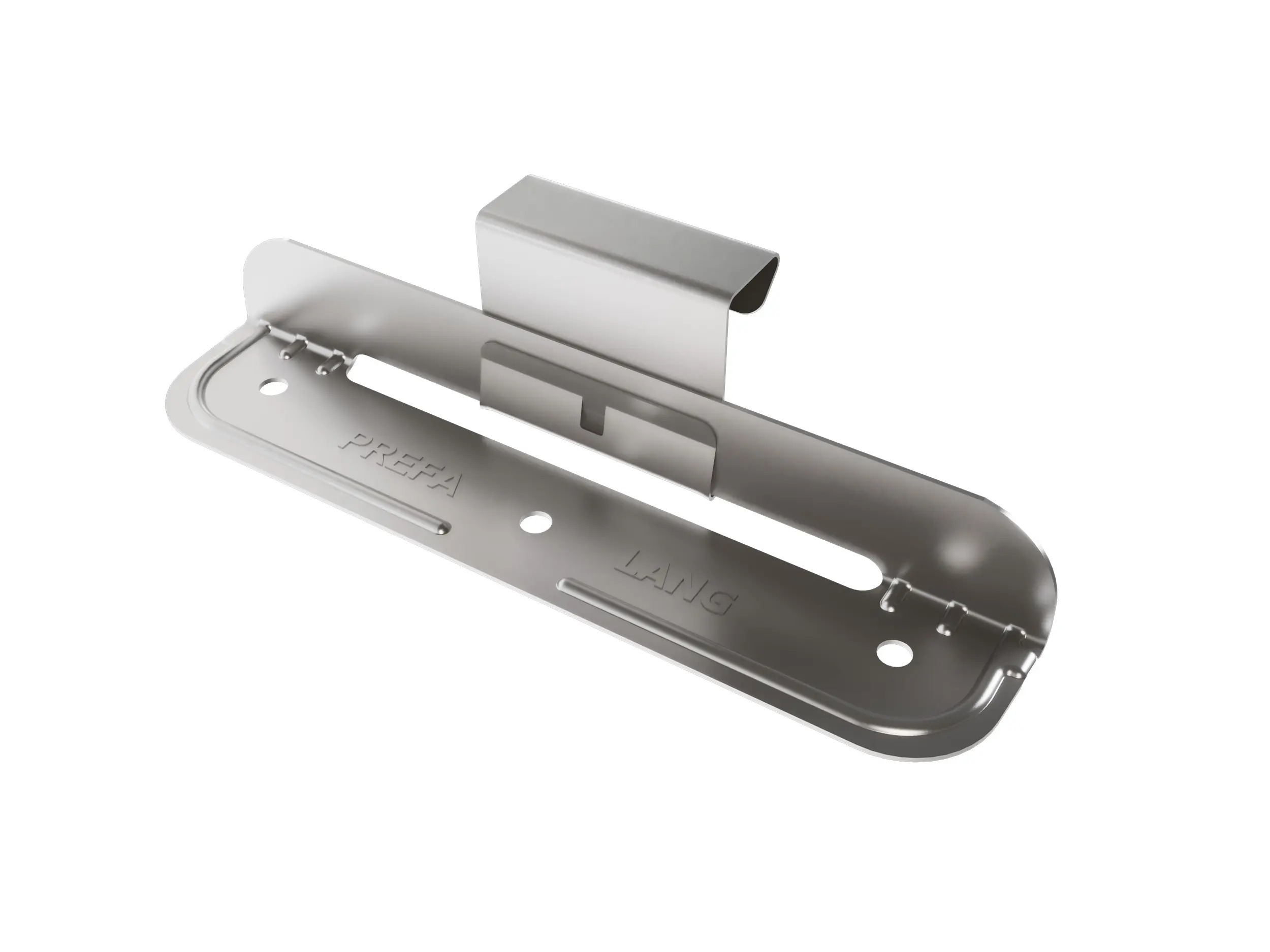

Darstellung des PREFA Niro Winkellangschiebehaft genagelt, ein Zubehörteil aus Edelstahl, das für die Befestigung von PREFALZ Produkten verwendet wird. Es zeigt eine robuste Metallkonstruktion mit Langlöchern zur flexiblen Montage und einer Klemme für die sichere Befestigung der Dach- oder Fassadenpaneele.

Zaczep kątowy o zwiększonym przesuwie ze stali nierdzewnej (do mocowania na gwoździe)

Do pasów o długości od 12 m do 15 m przy pokryciach aluminiowych

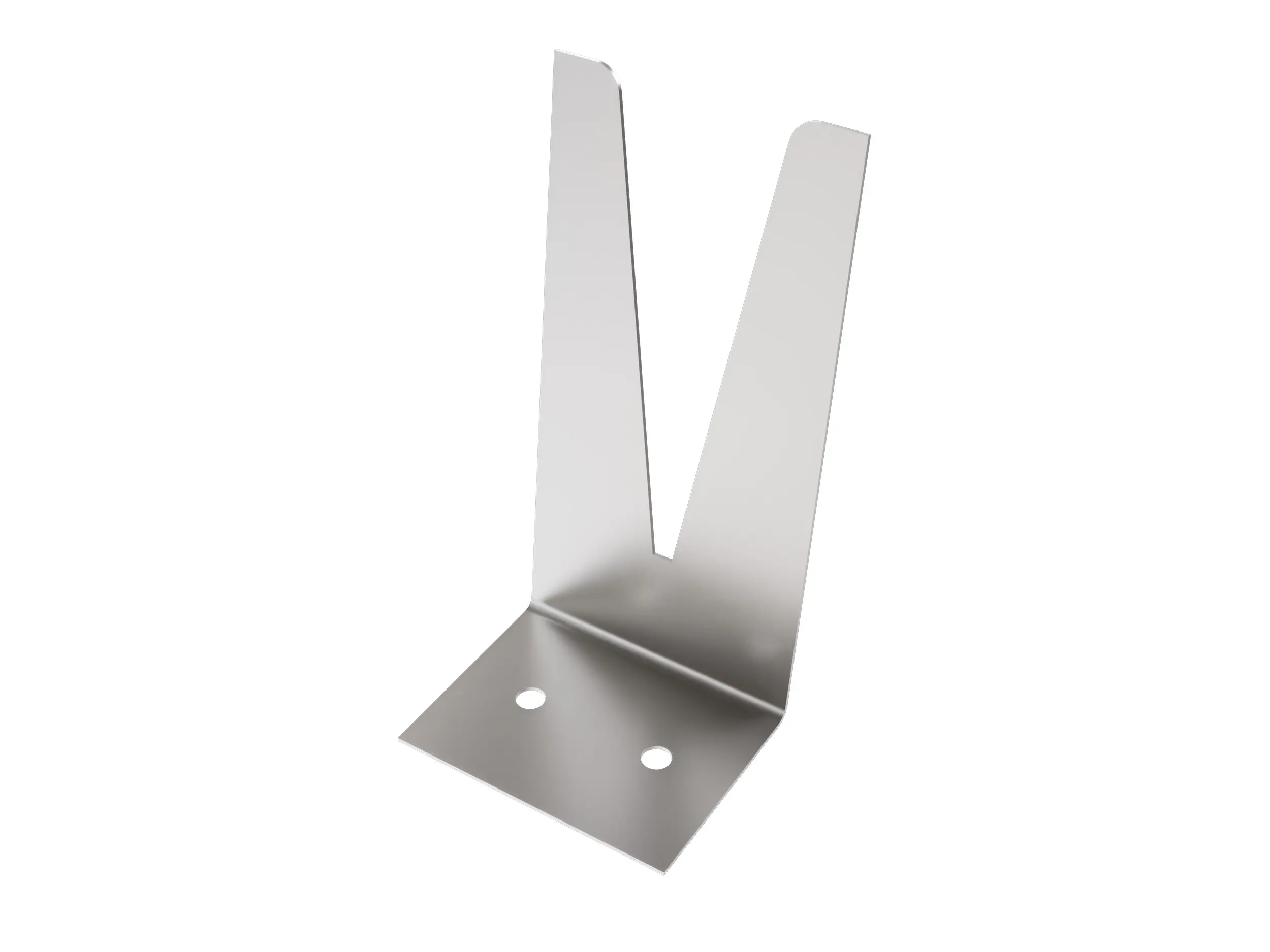

Zaczep spodniowy ze stali nierdzewnej

-

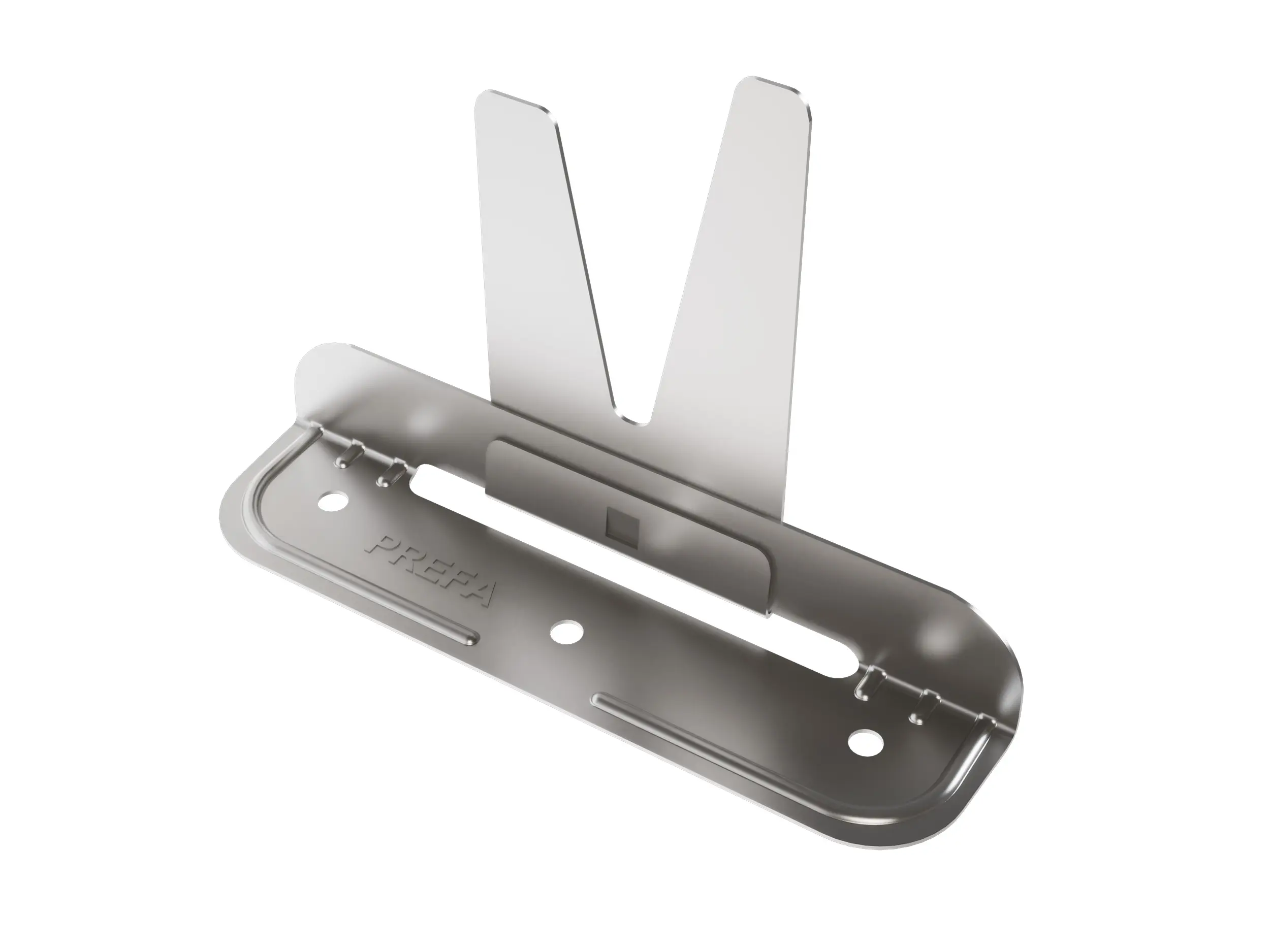

Zaczep spodniowy przesuwny ze stali nierdzewnej

Do pasów o długości do 12 m przy pokryciach aluminiowych

ŻEl do rąbków

W kartuszu lub folii

Zacisk do bariery śniegowej (pojedynczy)

Do rur o średnicy ⌀ 28 mm

Zacisk do bariery śniegowej (podwójny)

Do rur o średnicy ⌀ 28 mm

Zacisk do bariery śniegowej z otworem podłużnym

Do rur o średnicy ⌀ 28 mm

Rura bariery śniegowej do zacisków

Do zacisków do bariery śniegowej, 28 × 2 × 3.000 mm,

ŁĄCznik kątowy 90°

Do rur bariery śniegowej do zacisków ⌀ 28×2 mm

ŁAmacz lodu bariery śniegowej do zacisków

Do rur bariery śniegowej do zacisków ⌀ 28 × 2 mm

Wspornik panelu słonecznego sunny

Kompatybilny ze wszystkimi produktami małoformatowymi i systemami na rąbek stojący prefa

Wspornik panelu słonecznego Prefalz Vario

Przystosowany do pokryć na podwójny rąbek stojący PREFA o wysokości 25 mm. Dostępny z łącznikiem krzyżowym lub bez. Przeznaczony wyłącznie do użytku z szyną montażową PREFA, niekompatybilny z innymi produktami.

Wspornik ławy kominiarskiej do dachów na rąbek

Nachylenie dachu: 5°-55°

ŁAwa kominiarska do dachów na rąbek

250 × 1.200 mm, 250 × 800 mm, 250 × 600 mm, przetestowany zgodnie z normą EN 516‑1‑A

ŁĄCznik ław kominiarskich

-

Zabezpieczający hak dachowy zgodny z normą EN 517 – B SDH Industry 31

Sprawdzony pod kątem zabezpieczenia 2 osób

Pokrywa wywietrznika

Do nitowania i klejenia, powierzchnia wentylacji: ok. 30 cm²

Rura wentylacyjna

Ø 100 mm, Ø 120 mm z uszczelką z EPDM i pokrywą

Maskownica rury wentylacyjnej klejona do dachów na rąbek

Nachylenie dachu: 3°-52°

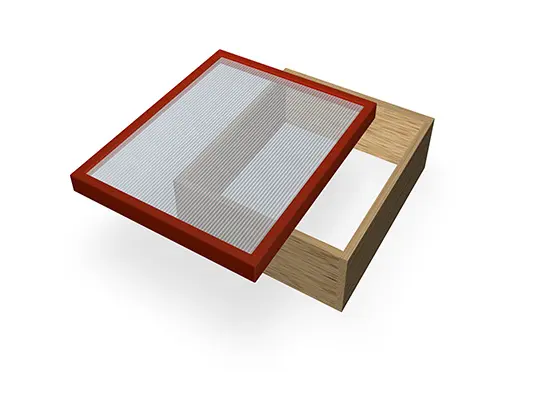

Pokrywa wyłazu dachowego i rama drewniana

Nachylenie dachu: od 12°

Kołnierz do okien dachowych do Prefalz

Dostępne w wielu wymiarach

Specjalny zestaw klejący

W zestawie: 1 wkład kleju specjalnego PREFA (290 ml), 1 puszka środka do czyszczenia (60 ml), 1 papier ścierny, 1 chusteczka do czyszczenia, 2 końcówki
