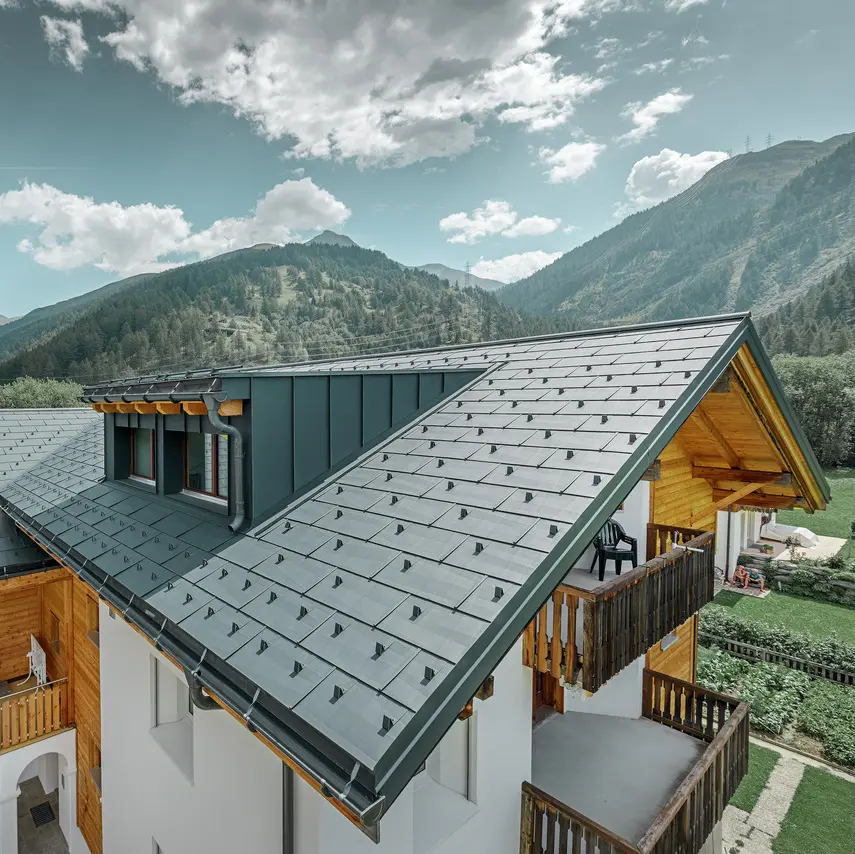

Dom jednorodzinny w wiejskim otoczeniu z pokryciem dachowym PREFA w kolorze antracytu

Panel dachowy FX.12

Żywy i trwały: W zależności od kąta padania światła daje wyjątkowe efekty dzięki nieregularnym załamaniom.

+6
Czytaj dalej

Inteligentny design spotyka techniczne wyrafinowanie! Panele dachowe PREFA FX.12 są wyjątkowymi elementami dachowymi, które poprzez swoje załamania wzdłużne i poprzeczne tworzą wyjątkowo futurystyczny design powierzchni. Nieregularne załamania tworzą (odpowiednio do kąta padania światła słonecznego) żywą grę światła i cienia.

Załamania, prócz estetycznej mają jeszcze inną istotną funkcję: usztywniają one panele i dbają o jeszcze większą odporność. Kolejną szczególną cechą jest stożkowy falc kątowy, przeznaczony do przyjęcia rozszerzenia poprzecznego.

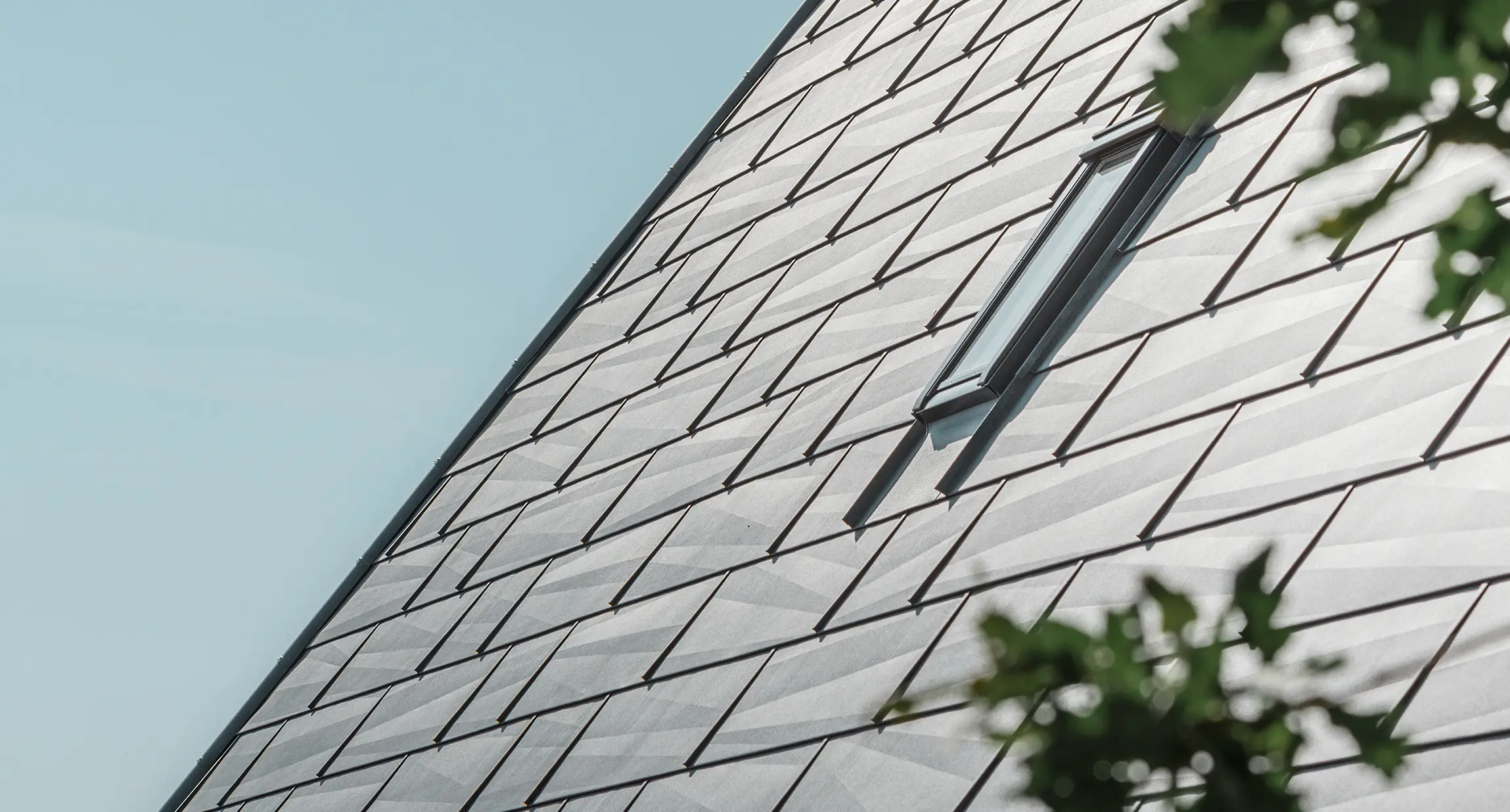

Fotografia w zbliżeniu panelu dachowego PREFA FX.12 w kolorze P.10 szary kamienny

Zalety paneli dachowych PREFA FX.12

Ikona oznaczająca zalety

Duża różnorodność barw

dostępne w wielu kolorach standardowych

Ikona oznaczająca zalety

Liczne możliwości aranżacji

2 formaty (krótki i długi) oraz zmienne przesunięcie czoła dla nieregularnej optyki

Ikona oznaczająca zalety

40-letnia gwarancja

Ikona oznaczająca zalety

Duża różnorodność barw

dostępne w wielu kolorach standardowych

Ikona oznaczająca zalety

Liczne możliwości aranżacji

2 formaty (krótki i długi) oraz zmienne przesunięcie czoła dla nieregularnej optyki

Ikona oznaczająca zalety

40-letnia gwarancja

Ikona oznaczająca zalety

Wyjątkowa estetyka i wysoka odporność

Nieregularne krawędzie tworzą grę świateł i cieni i dodatkowo usztywniają panele.

Ikona oznaczająca zalety

Szybki montaż

Możliwość montażu bezpośrednio na podkonstrukcji, bez klamer.

Ikona oznaczająca zalety

Wyjątkowa estetyka i wysoka odporność

Nieregularne krawędzie tworzą grę świateł i cieni i dodatkowo usztywniają panele.

Ikona oznaczająca zalety

Szybki montaż

Możliwość montażu bezpośrednio na podkonstrukcji, bez klamer.

Ułatwia życie dekarzom.

Oprócz indywidualnej optyki FX.12 oferuje jednak również wiele praktycznych zalet w obróbce – spełniając w ten sposób wszystkie wymagania nowoczesnego, ale też tradycyjnego rzemiosła dekarskiego. Dzięki bezpośredniemu mocowaniu na zintegrowanej listwie montażowej, montaż FX.12 jest ekstremalnie szybki. Co więcej, dzięki dużemu formatowi do pokrycia 1 m² powierzchni dachu potrzeba tylko kilku płyt.

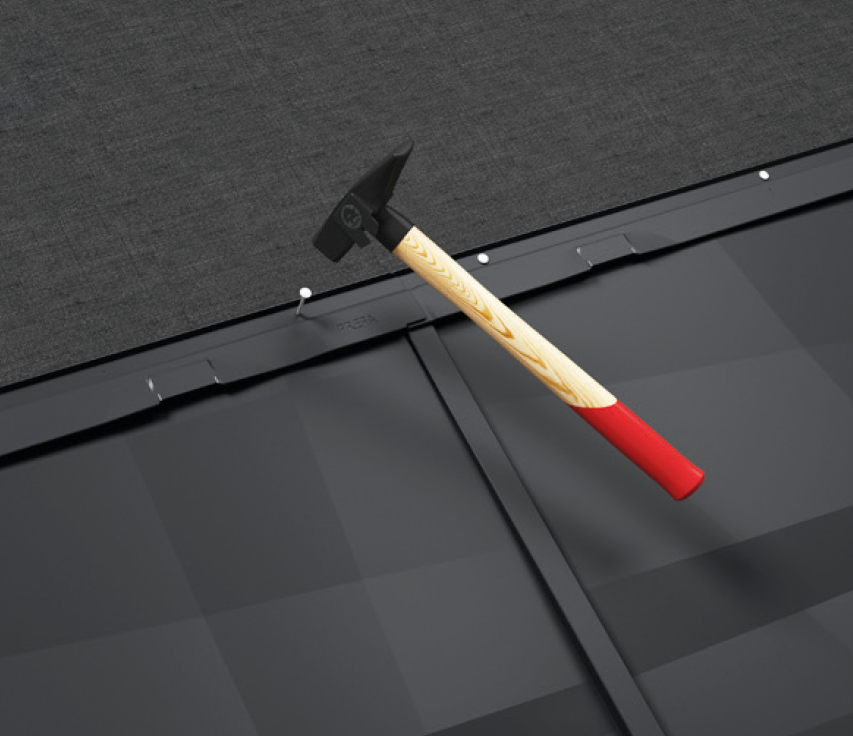

Panel dachowy PREFA FX.12 mocuje się z wykorzystaniem listwy montażowej na produkcie za pomocą gwoździ do podkonstrukcji.

Porada eksperta: Pas izolacji akustycznej sprawia, że panel dachowy PREFA FX.12 jest cichszy.

Dachy aluminiowe są w istocie cichsze, niż się powszechnie uważa. Wrażenia związane z dźwiękami to coś, co każdy odbiera inaczej. Aby emisja hałasu była jak najmniejsza,  panele dachowe PREFA FX.12 wyposażone są w pasy izolacji akustycznej (technologia FD.TEC).

Tabela kolorów dla paneli dachowych PREFA FX.12

Paleta kolorów dla paneli dachowych PREFA FX.12 sięga od klasycznej, ceglastej czerwieni poprzez nowoczesne cieniowania w kolorze szarym aż po odcienie brązów. Następujące kolory PREFA są dostępne jako kolory standardowe:

Przegląd kolorów (10)

Kolor

Nazwa

~ RAL

01 Braun

P.10 brązowy

7013

02 Anthrazit

P.10 antracyt

7016

03 Schwarz

P.10 czarny

9005

04 Ziegelrot

P.10 ceglasty

8004

05 Oxydrot

P.10 czerwony

3009

06 Moosgrün

P.10 zieleń mchu

6005

07 Hellgrau

P.10 jasnoszary

7005

11 Nussbraun

P.10 orzechowy brąz

8019

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 grafitowy

7043

43 Steingrau

P.10 szary kamienny

7031

Wskazówki

  • Podane wartości RAL to tylko wartości przybliżone (~), które niekiedy mogą znacznie odbiegać od oryginalnego koloru PREFA i w niektórych warunkach nie odzwierciedlają subiektywnego postrzegania barw.
  • Wartości te trudno zdefiniować przede wszystkim dla jakości koloru P.10 ze względu na strukturę powierzchni. Ponadto kolory z PREFA Siding P.10 szary kamień, P.10 piaskowy, P.10 zielona patyna, dąb naturalny, szara patyna, orzech brązowy i dąb szary opierają się na naturalnym zabarwieniu, na które składa się kilka odcieni.
  • Taśmy i blachy naturalny: Zmiany optyki zachodzące w wyniku obróbki i pod wpływem środowiska zewnętrznego nie podlegają gwarancji. Należy przestrzegać karty informacyjnej.
  • W przypadku kolorów metalicznych mogą występować różnice barw.
  • Do dokładnego określenia kolorów elementów uzupełniających należy stosować oryginalne wzorniki.

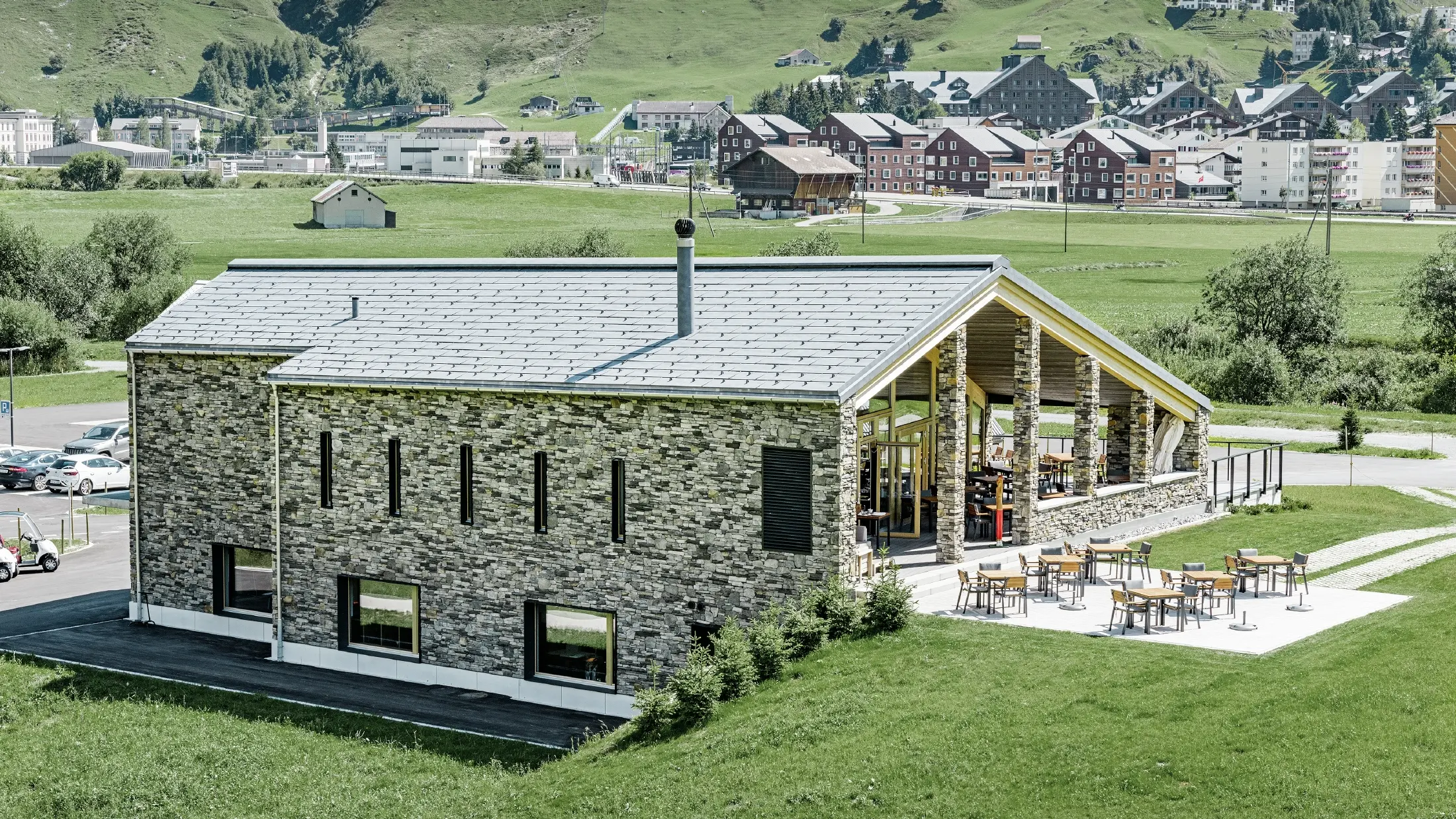

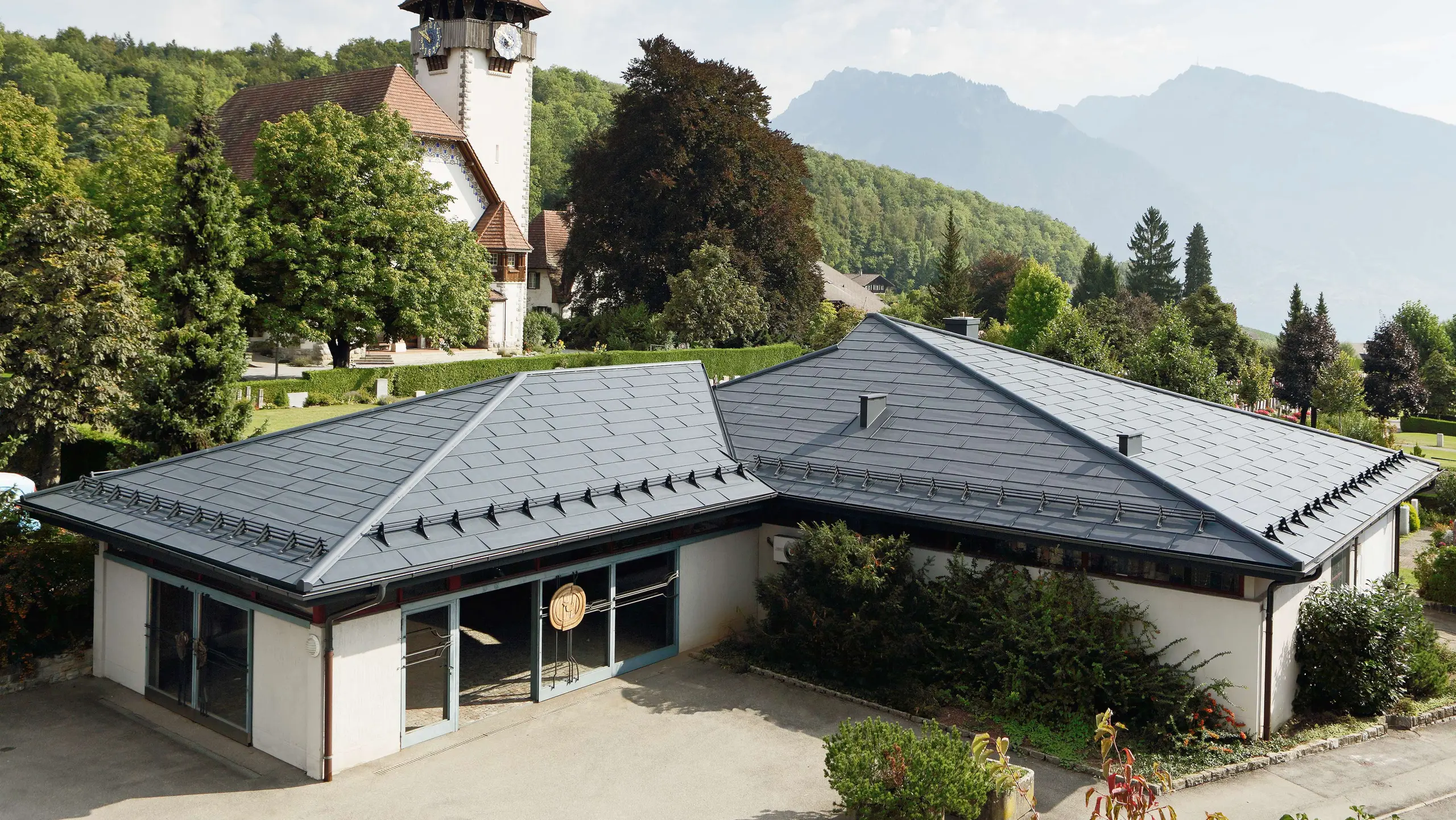

Daj się zainspirować zrealizowanymi już obiektami referencyjnymi.

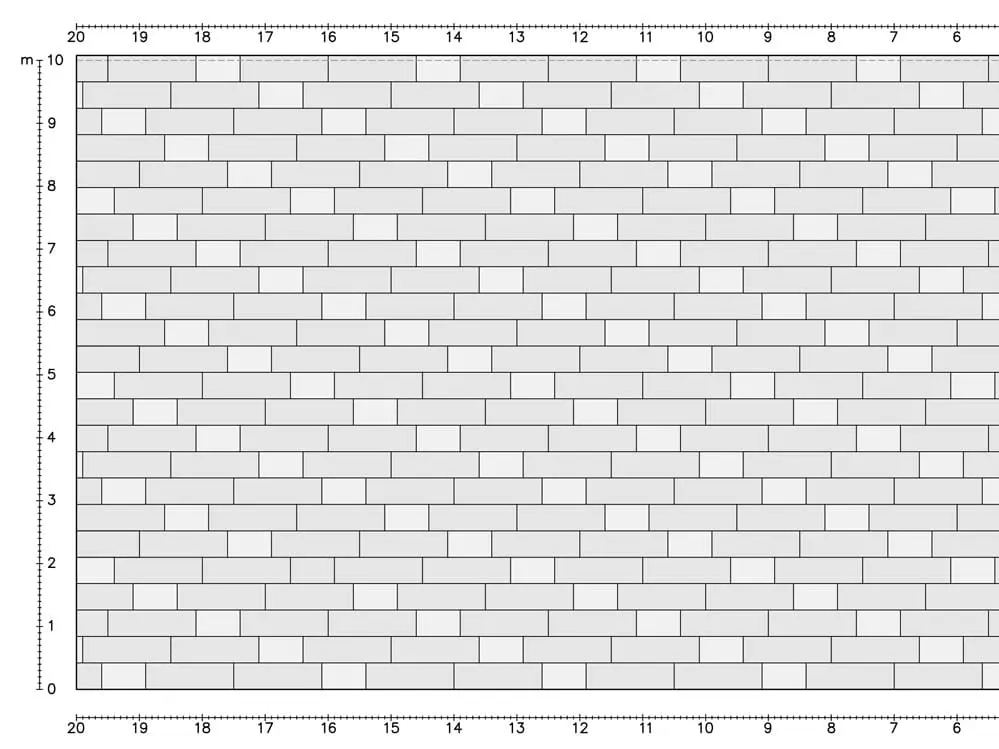

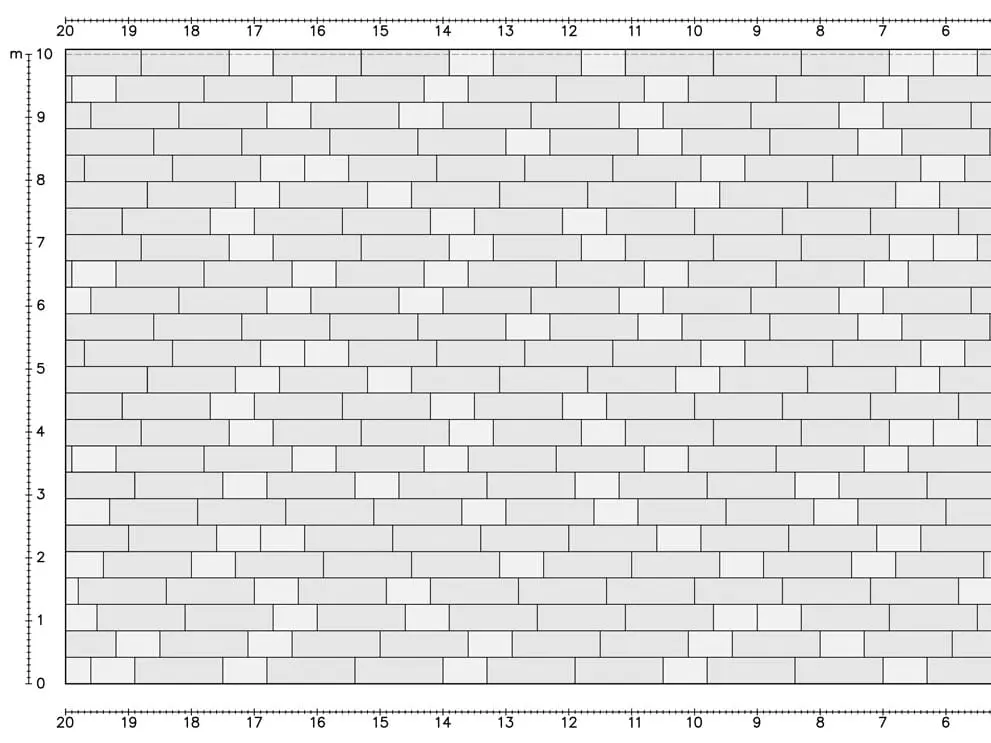

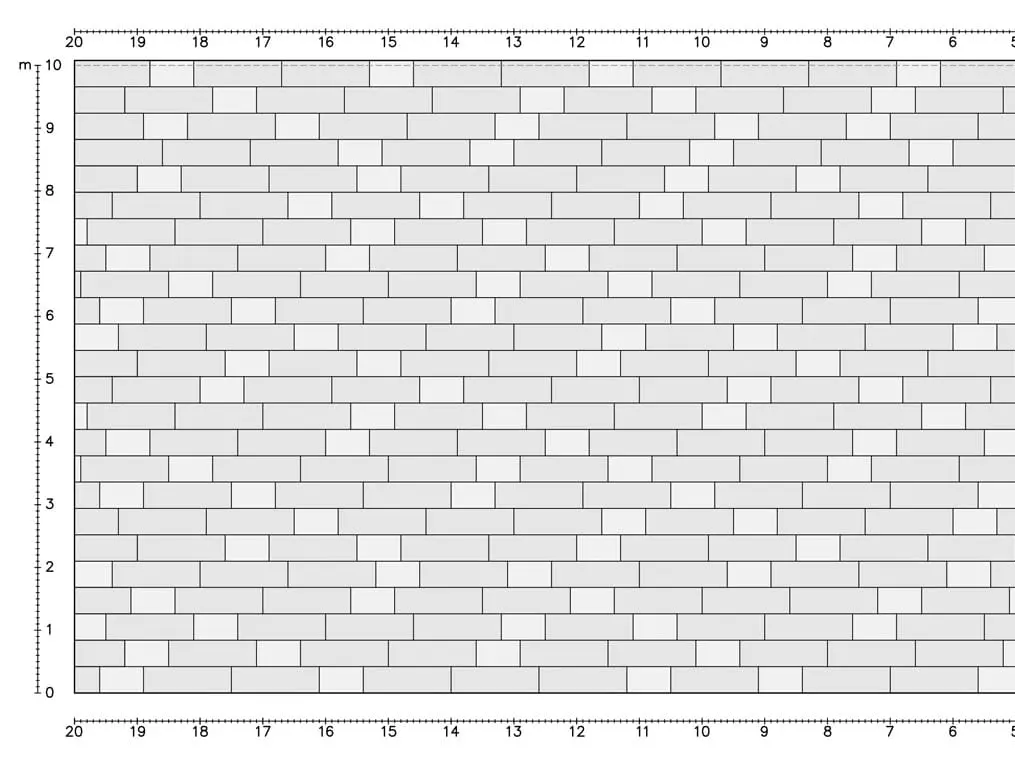

Atrakcyjność estetyczna wynika nie tylko z nieregularnych załamań i związanych z nimi efektów świetlnych. Dodatkowo, dzięki dwóm formatom paneli (krótkie i długie) można kreatywnie zbudować wrażenia optyczne, jakie zapewnia dach. Przygotowaliśmy trzy przykłady montażu paneli dachowych FX.12 – oczywiście jest jeszcze wiele innych możliwości.

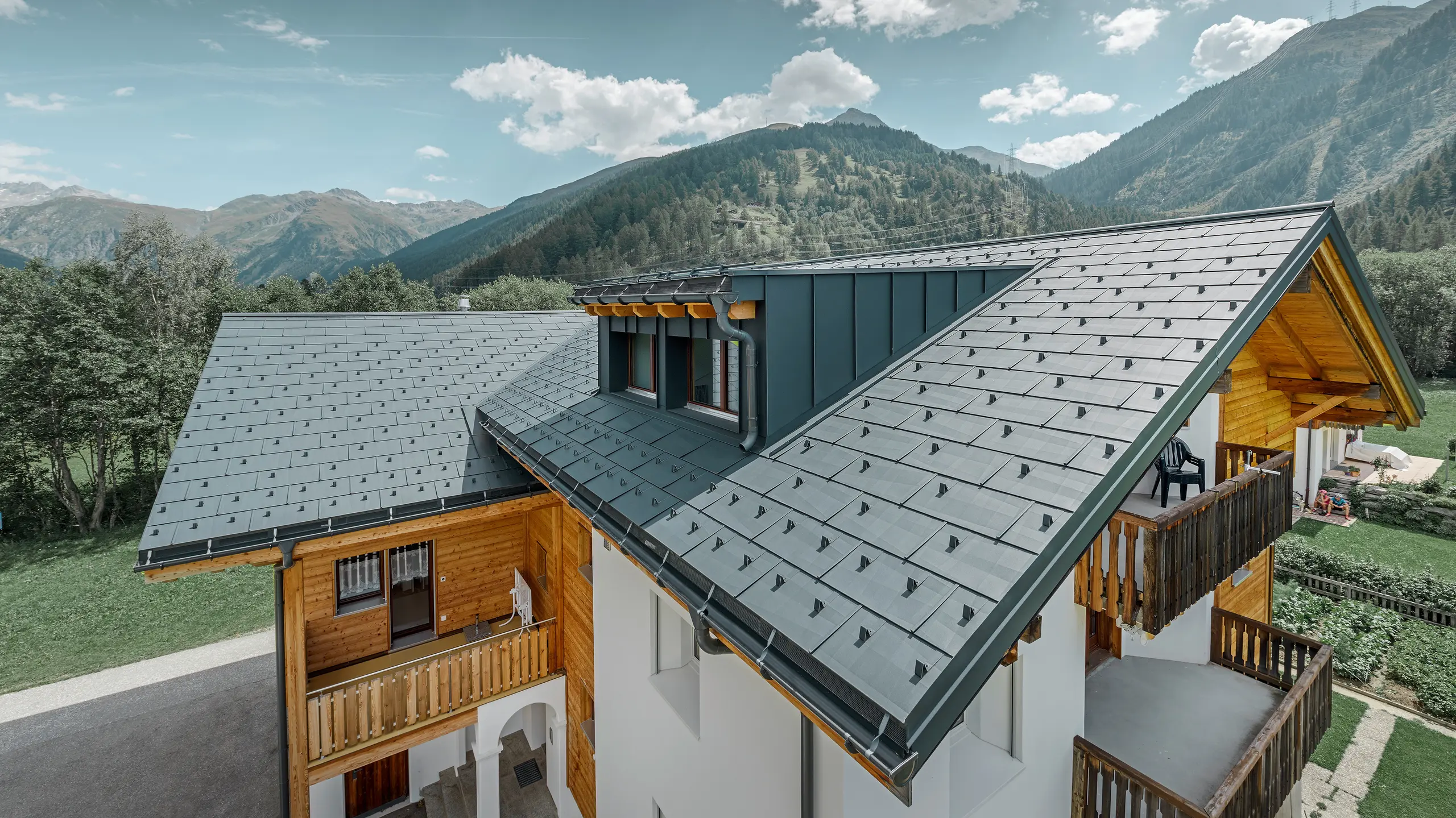

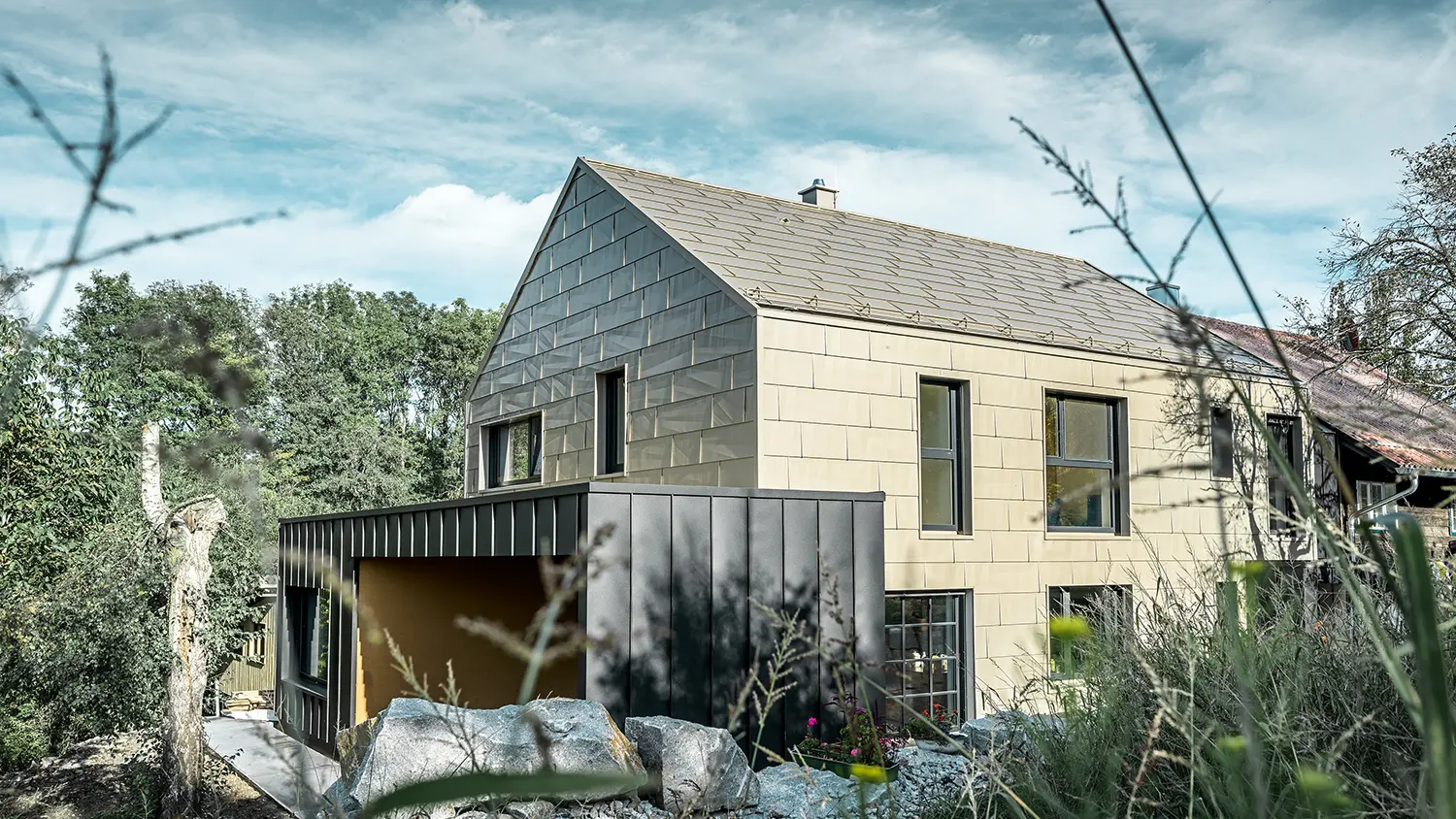

Bez względu na to, czy chcesz pokryć nowy dach, czy wyremontować stary, w naszej galerii referencyjnej oraz galerii remontów znajdziesz wiele inspirujących projektów z panelami dachowymi z aluminium marki PREFA. Niektóre z nich możesz zobaczyć już tutaj:

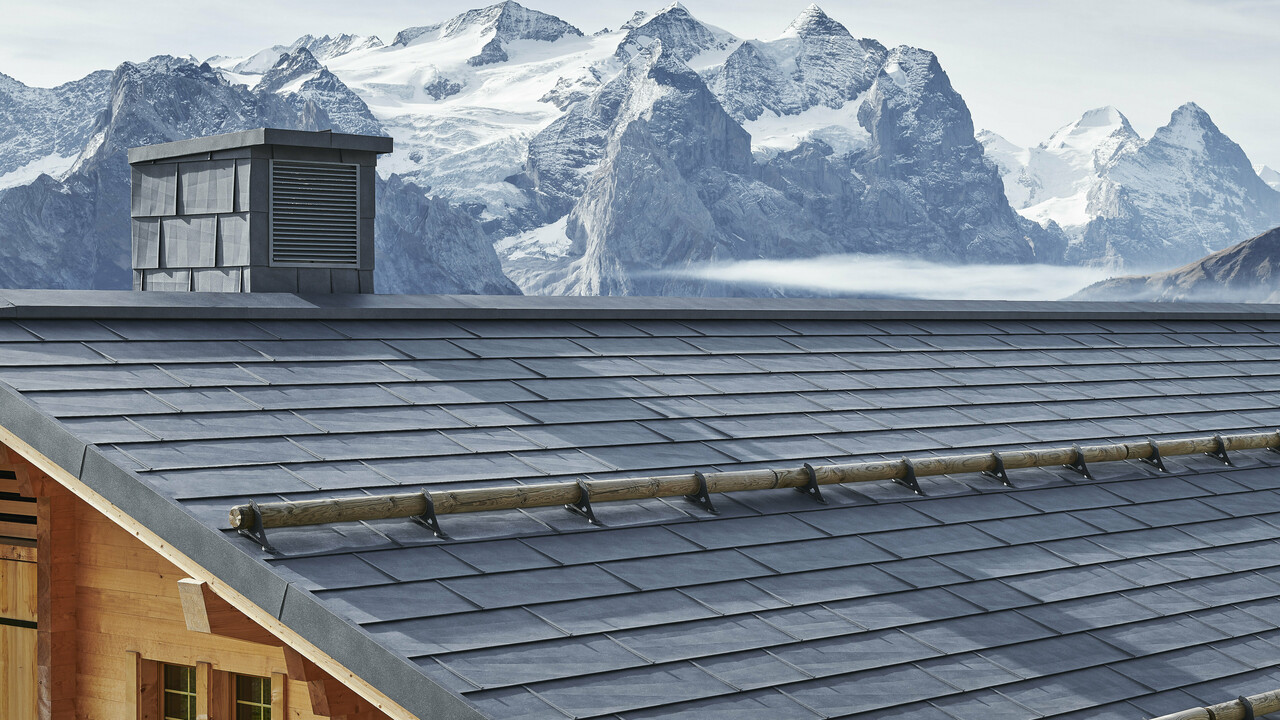

Dużo drewna i kamienia było potrzebne, by powstał hotel Reuti oraz restauracja górska Käserstatt. Dla prezesa kolei linowych Meiringen-Hasliberg, Hanspetera Wengera te dwa nowe obiekty w regionie są szczególnie ważne, dlatego zlecił ich projekty biuru architektonicznemu Amstutz Abplanalp Birri z Meiringen i architektowi Jostowi Zumsteinowi. Wysokiej jakości produkty PREFA mogą stawić czoła tym warunkom i chronić budynek przed uszkodzeniami.

Na Käserstatt, na wysokości 1850 metrów nad poziomem morza, leży czasem do trzech metrów śniegu, a siła wiatru osiąga nawet 150 kilometrów na godzinę.

Hanspeter Wenger

Czy masz jeszcze pytania dotyczące paneli dachowych PREFA FX.12?

To byłoby zbyt proste, gdybyśmy mogli podać cenę całościową lub powiedzieć, że dachówka klasyczna lub łupek elewacyjny kosztuje xy euro.

Dachy metalowe zgodnie z przepisami ÖVE/ÖNORM EN 62305-3 mogą być wbudowane w zewnętrzny system ochrony odgromowej. Pokrycia taśmowe płaskie PREFA (Prefalz i Falzonal) są tym samym dopuszczalne jako naturalny element pełniący rolę zwodu, zaś małe formaty PREFA (dachówki klasycznedachówki łupkowepanele dachowedachówki romb) jako naturalny element urządzenia odprowadzającego (wymaga założenia dodatkowych zwodów i podłączenia do uziemienia). W normach istnieją wyjątki, zgodnie z którymi należy projektować na przykład obiekty o podwyższonym ryzyku (np. budynki narażone na wybuch). Wbudowywanie systemów dachowych i elewacyjnych PREFA w zewnętrzny system ochrony odgromowej należy planować więc w odniesieniu do danego obiektu. Informacje dotyczące konieczności i rodzaju wykonania ochrony odgromowej na danym obiekcie otrzymasz u konstruktora instalacji ochrony odgromowej bądź koncesjonowanego elektryka. Więcej na temat ochrony odgromowej znajdziesz tutaj.

Ze względu na niewielką masę dachówki klasyczne, łupkowe i romby i panele dachowe FX.12 PREFA można z powodzeniem stosować do przykrywania starych dachów.

Małe ziarna gradu nie mogą wyrządzić szkody dachowi PREFA z powierzchnią stucco. Jeśli jednak kulki gradu są wyjątkowo duże, nie jest jednak wykluczone uszkodzenie funkcjonalne dachu, jak każdego materiału budowlanego. Przebicie pokrycia dachowego PREFA, niezależnie od wielkości kulek gradowych, można jednak wykluczyć jako niemalże nieprawdopodobne.

Materiały aluminiowe są w wysokim stopniu odporne na korozję i nierdzewne!

Informacje techniczne

Materiał:

aluminium powlekane metodą coil-coating, 0,7mm grubości

Wymiary:

700 × 420mm na ułożonej powierzchni (3,4 szt./m²)
1400 × 420mm na ułożonej powierzchni (1,7 szt./m²)

Waga:

ok. 2,4–2,5 kg/m²

Minimalne nachylenie dachu:

17° (ok. 31 %)

Podkonstrukcja i warstwa rozdzielająca*:

Pełne deskowanie (min. 24 mm); przy nachyleniu od 17 do 25° wymagana jest bitumiczna warstwa rozdzielająca; od normowego obciążenia śniegiem o wartości 3,25kN/m² lub w kategoriach terenu 0, I lub II wymagany jest montaż na pełnym deskowaniu z bitumiczną warstwą rozdzielającą.

*Należy przestrzegać norm i reguł technicznych obowiązujących w danym kraju.

Mocowanie standardowe:

bezpośrednie,
3 gwoździe PREFA na każdy mały panel dachowy FX.12,
5 gwoździ PREFA na każdy dużypanel dachowy FX.12 (tzn. ok. 8–10 gwoździ na m²)

Dachy aluminiowe PREFA są projektowane z wentylowaną konstrukcją nośną, w której pokrycie dachowe i warstwa izolacji termicznej są oddzielone wentylowaną przestrzenią rozdzielającą. Dzięki temu ewentualny kondensat może zostać ponownie odprowadzony.

W większości przypadków okładzina dachowa jest wentylowana w sposób przedstawiony na pierwszej ilustracji. Wentylowana może być także cała przestrzeń poddasza (druga ilustracja).

Planowanie i zastosowanie

W tym miejscu dekarze i architekci mogą znaleźć i pobrać szczegóły dotyczące paneli dachowych PREFA FX.12. Instrukcje montażu, a także porady dotyczące konstrukcji dachu, wskazówki dotyczące planowania, formularz ankiety dot. dachu oraz liczne filmy demonstrujące montaż paneli nasi partnerzy wykonawczy znajdą w strefie serwisowej. (Tylko dla zakładów partnerskich – przygotuj dane dostępowe. Nie masz jeszcze danych dostępowych? W takim razie zwróć się do kierownika sprzedaży w Twoim regionie).

Wskazówka dla biur architektonicznych i projektowych: Dane 3D i BIM, a także tekstury naszych produktów są dostępne tutaj: planowanie cyfrowe

Akcesoria

Poniżej znajdziesz listę dopasowanych akcesoriów do paneli dachowych PREFA FX.12, od blachy osłonowej szczytowej i gąsiorów wentylowanych po dachowe elementy zabezpieczające, takie jak stopery śniegowe i ława kominiarska. Dopasowane kolorystycznie rynny dachowe i rury spustowe znajdziesz na stronie „Odwodnienie dachu”. Asortyment PREFA obejmuje także systemy elewacyjne, ochronę przeciwpowodziową oraz produkty do systemów fotowoltaicznych.

Kompletne i szczegółowe zestawienie akcesoriów można znaleźć w naszym cenniku (tylko dla wykonawców).

Pas startowy do dachówki łupkowej, dachówki romb, dachówki r.16 I panelu dachowego fx.12

1800 × 158 × 1,00 mm, nawiercone otwory

Gąsior wentylowany

3.000 × 1,00 mm, 1.200 × 1,00 mm, samonośny gąsior wentylowany do dachów wentylowanych

Zaślepka do gąsiora wentylowanego

-

Gąsior dachowy

500 × 1,00 mm

Zaślepka do gąsiora dachowego

-

Wiatrownica

95 × 2.000 × 0,70 mm, wiatrownica z pasem mocującym

Rynna koszowa

3.000 mm, Kantowana z rąbkiem podwójnym

Siatka ochronna przeciw ptakom

125 × 2.000 × 0,7 mm, otwory okrągłe Ø 5/7 mm

Taśma wentylacyjna elewacji

Z perforacją kwadratową 6 mm, w kolorach brązowy/antracytowy i jasnoszary/jasnoszary, wymiary: 1,00 × 250 mm und 1,00 × 333 mm

Pas podrynnowy

230 × 2.000 × 0,70 mm

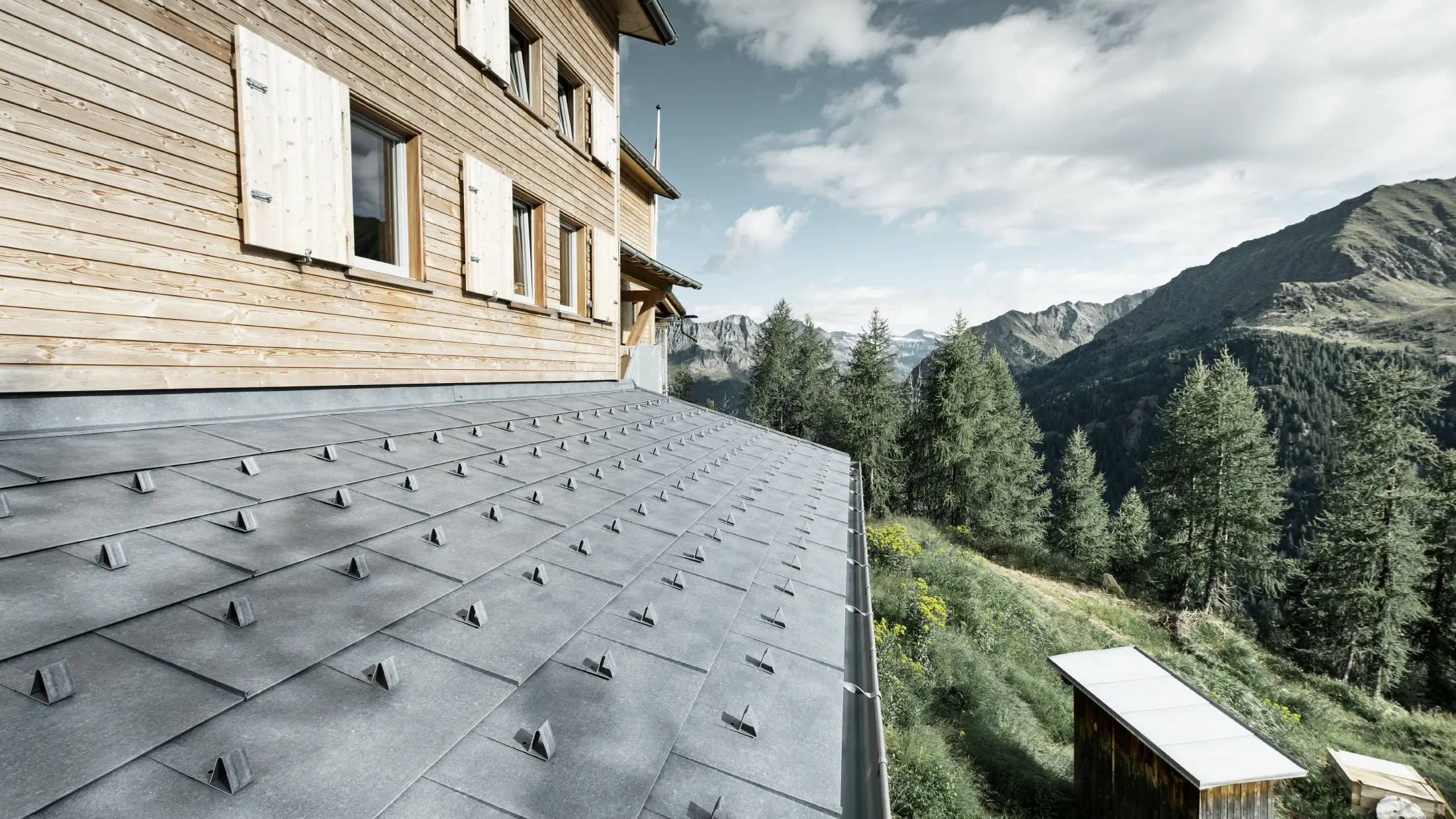

Stoper śniegowy do R.16, FX.12 i DS.19

-

Wspornik do bariery śniegowej do rur profilowanych

3 otwory na rury profilowane

Wspornik XL do bariery śniegowej do rur profilowanych

Z 5 otworami przelotowymi, optymalny do fotowoltaiki dachowej

Rura profilowana do barier śniegowych

3.000 mm; 25/25

ŁAmacz lodu do rury profilowanej

Kompatybilny z rurami profilowanymi

Zakończenie do bariery śniegowej do rur profilowanych

Element kończący do rur profilowanych

Element zakończeniowy XL do bariery śniegowej do rur profilowanych

Do profilu wsuwanego

Wspornik do górskiej bariery śniegowej

Do okrąglaków o śr. 140 mm

Solarhalter für Photovoltaikanlagen auf PREFA Dächern inklusive Abdeckkappe

Wspornik panelu słonecznego z nakładką

długość: 260 mm

Wspornik panelu słonecznego sunny

Kompatybilny ze wszystkimi produktami małoformatowymi i systemami na rąbek stojący prefa

Zu sehen ist der PREFA Solarhalter Fix ohne Kreuzverbinder.

Wspornik panelu słonecznego fix

Stały montaż modułów solarnych na małoformatowych systemach dachowych PREFA. Dostępny z łącznikiem krzyżowym lub bez. Przeznaczony wyłącznie do użytku z szyną montażową PREFA, niekompatybilny z innymi produktami.

Zu sehen ist der PREFA Solarhalter Vario ohne Kreuzverbinder.

Wspornik panelu słonecznego Vario

Zmienny montaż modułów solarnych na małoformatowych systemach dachowych PREFA. Dostępny z łącznikiem krzyżowym lub bez. Przeznaczony wyłącznie do użytku z szyną montażową PREFA, niekompatybilny z innymi produktami.

Stopień kominiarski

Regulowany do dachów o nachyleniu od 12° do 60°; przetestowany zgodnie z normą EN 516‑1‑A

Wspornik ławy kominiarskiej na jednej stopce

250 mm; regulowany do dachów o nachyleniu od 12° do 55°; przetestowany zgodnie z normą EN 516‑1‑A

Wspornik ławy kominiarskiej na dwóch stopkach

360 mm; regulowany do dachów o nachyleniu od 12° do 55°; przetestowany zgodnie z normą EN 516‑1‑B

ŁAwa kominiarska

250 × 420 mm, 250 × 600 mm, 250 × 800 mm, 250 × 1.200 mm, 360 × 800 mm, 360 × 1.200 mm; przetestowany zgodnie z normą EN 516‑1‑A odpowiednio normą EN 516‑1‑B.

ŁĄCznik ław kominiarskich

-

Zabezpieczający hak dachowy

Zgodny z normą EN 517 – B

Zabezpieczający hak dachowy na podstawie

Zgodny z normą EN 517 – B

Wywietrznik do panelu dachowego FX.12 (mały)

700 × 420 mm, przekrój wentylacji ok. 30 cm²

Wywietrznik do panelu dachowego FX.12 (duży)

1400 × 420 mm, przekrój wentylacji ok. 60 cm²

Pokrywa wywietrznika

Do nitowania i klejenia, powierzchnia wentylacji: ok. 30 cm²

Kołnierz do rury wentylacyjnej

Ø 100 mm, nachylenie dachu: od 12°

Rura wentylacyjna

Ø 100 mm, Ø 120 mm z uszczelką z EPDM i pokrywą

Mankiet zginany 100

Ø 100 – 130 mm, elastyczny mankiet z EPDM do przepustów dachowych w podkonstrukcji

Maskownica rury wentylacyjnej do r.16 I fx.12

Do rur wentylacyjnych o średnicy ⌀ 80–125 mm i spadku dachu od 17° do 52°

Maskownica rury wentylacyjnej do zafelcowania

Do dachów o nachyleniu od 12° do 52°, Ø 80 - 125 mm

Uniwersalna maskownica rury wentylacyjnej dwuczęściowa

Do rur wentylacyjnych o średnicy ⌀ 40–120 mm, do dachów o nachyleniu od 12° do 52°

Blacha podkładowa

długość: 540 mm, szerokość: 125 mm

Kołnierz vario

szerokość: 120 – 600 mm, 600 – 1.020 mm, różne długości: 150–980 mm, do dachów o nachyleniu od 12° do 55°

Wyłaz dachowy

-

Kołnierze do okien Roto oraz Roto z serii Q

Dostępne w wielu wymiarach

Kołnierze do okien Velux

Dostępne w wielu wymiarach

Daszek kominowy

700 × 700 mm, 800 × 800 mm, 1000 × 700 mm, 1100 × 800 mm, 1500 × 800 mm

Uchwyt dachowy do przewodów odgromowych

Zakres zacisku: 2 – 8 mm; uchwyt na przewód okrągły: Ø 8 mm

Specjalny zestaw klejący

W zestawie: 1 wkład kleju specjalnego PREFA (290 ml), 1 puszka środka do czyszczenia (60 ml), 1 papier ścierny, 1 chusteczka do czyszczenia, 2 końcówki
