PREVARIO Sunny Spezial

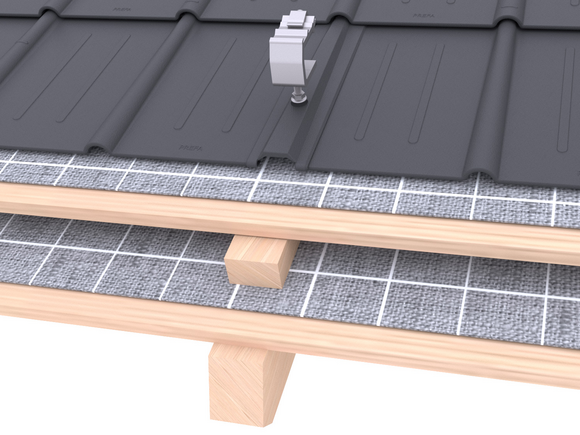

Jeżeli dokładnie nad krokwią (w obszarze montażu śruby dwugwintowej) znajduje się zakładka lub rowek środkowy dachówki, wówczas zamiast blachy podkładowej można zastosować wspornik specjalny panelu słonecznego Sunny.

wymagane akcesoria Specjalny zestaw klejący

Wskazówka

PREVARIO Sunny Spezial można stosować wyłącznie w połączeniu ze wspornikiem solarnym Sunny. Połączenie z PREVARIO 3.S nie jest możliwe ze względu na różne wysokości montażu.

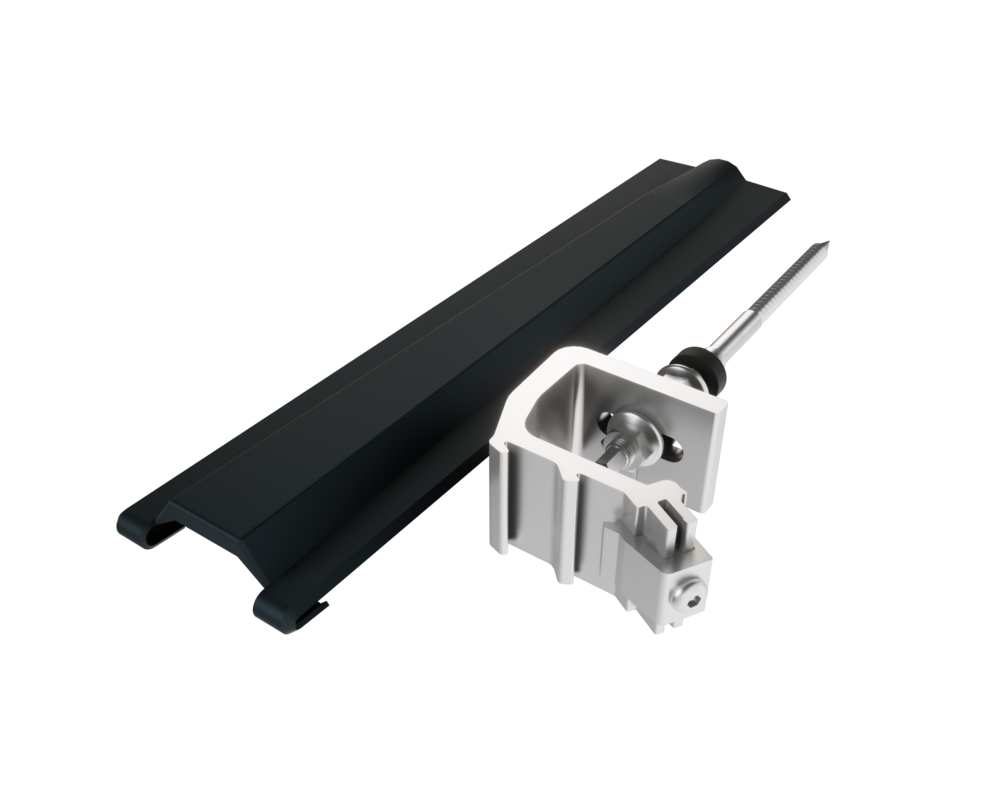

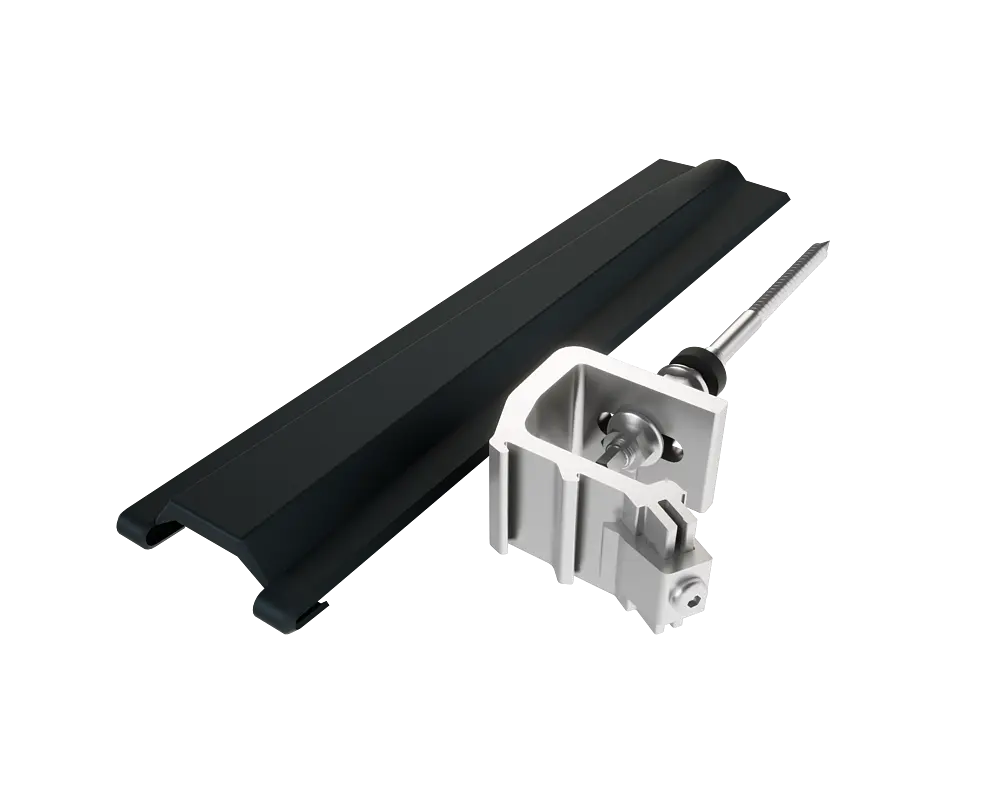

Der PREFA Solarhalter PREVARIO Sunny Spezial, zur sicheren Montage von Photovoltaikanlagen auf PREFA Dächern.

Obszar zastosowania PREVARIO Sunny Spezial

zakres regulacji	22 mm
element mocujący	PREVARIO Sunny 250 – dach o konstrukcji jednowarstwowej śruba dwugwintowa z łbem sześciokątnym M12 × 250 mm, stal nierdzewna (gwint do drewna: 100 mm; odstęp: 40 mm; gwint metryczny: 195 mm) PREVARIO Sunny 350 – dach o konstrukcji dwuwarstwowej śruba dwugwintowa z łbem sześciokątnym M12 × 350 mm, stal nierdzewna (gwint do drewna: 100 mm; odstęp: 40 mm; gwint metryczny: 195 mm)
kolor	malowane proszkowo w kolorze antracyt (kalota i Sunny)
elementy składowe	3 nakrętki kołnierzowe M12, stal nierdzewna (SW 18) uszczelka z EPDM do kalotki kalota (EN AW 1050A) uszczelka EPDM (60 Shore) Sunny (EN AW 1050A) uchwyt szynowy (EN AW 6005A) śruba mocująca M8 (T40)
Wymagane akcesoria	Specjalny zestaw klejący

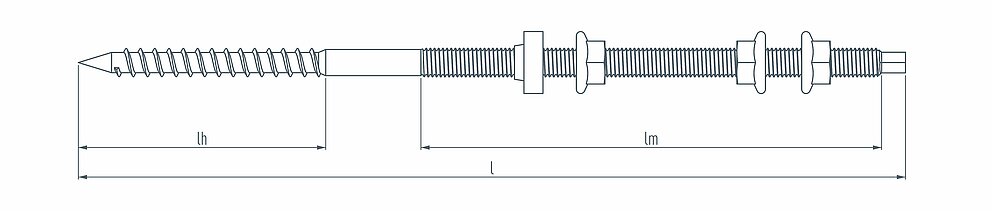

Wymiary	l	lh	lm	SW
M12 x 250	250	100	100	ROZM. 9
M12 x 350	350	100	195	ROZM. 9

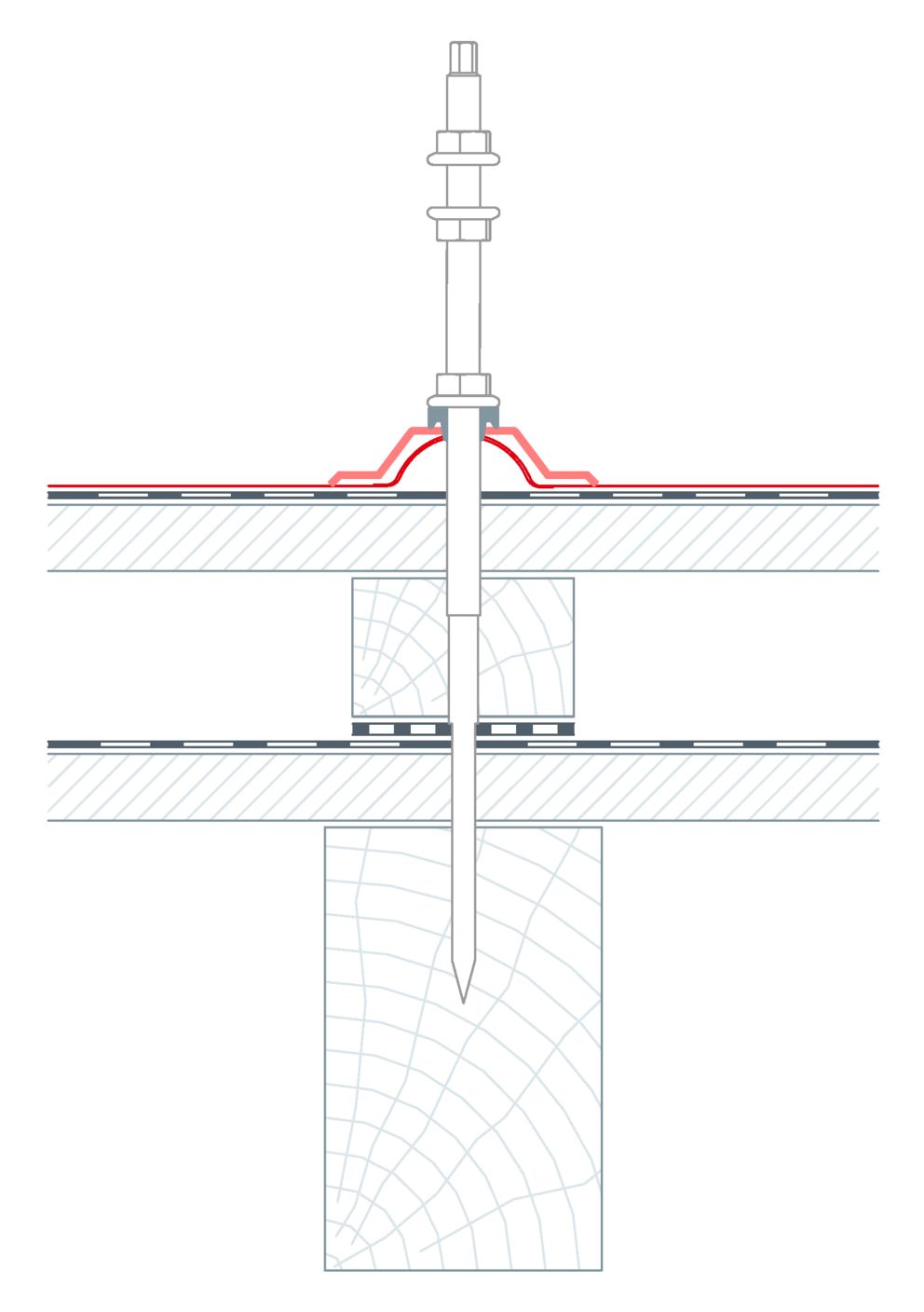

Śruba dwugwintowa

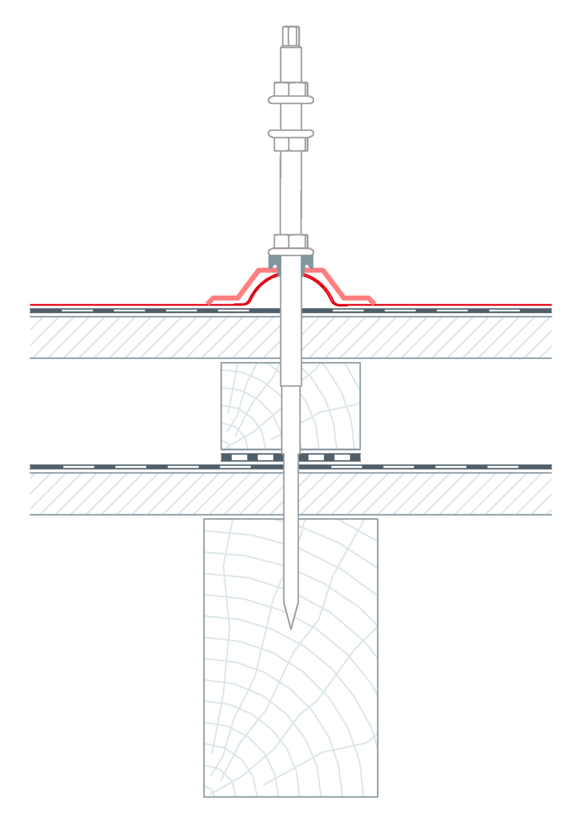

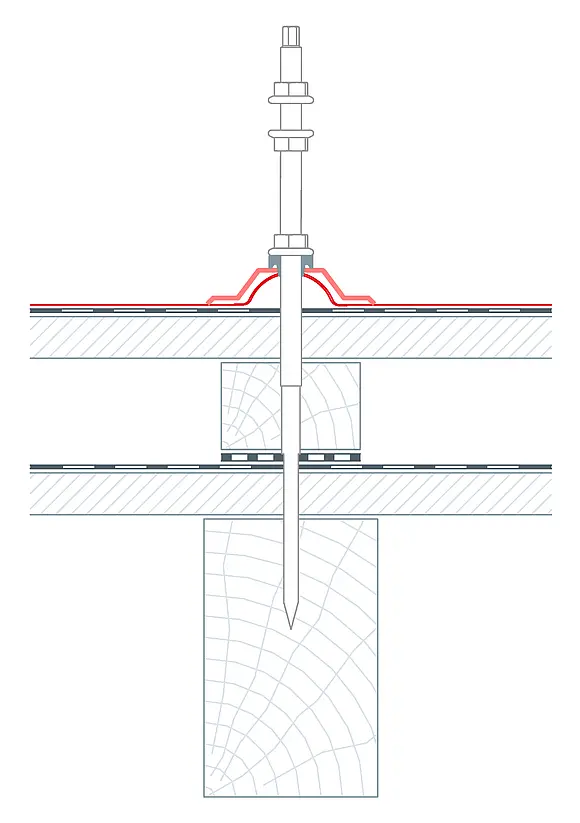

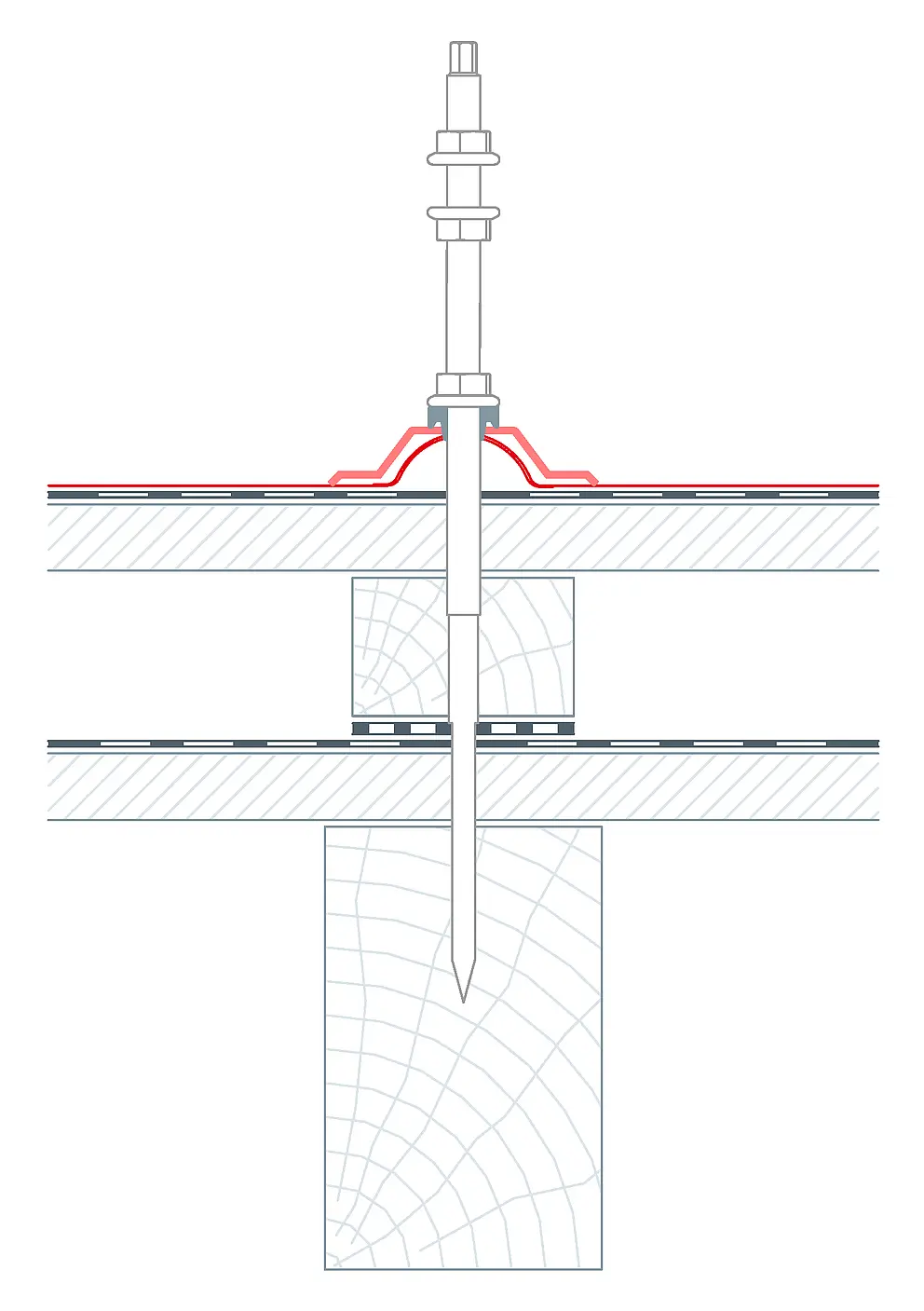

Wymagania dla konstrukcji nośnej:

Jakość drewna C24
Minimalna głębokość wkręcania w konstrukcję nośną 80 mm
Wysokość krokwi ≥ 100 mm
Szerokość krokwi ≥ 80 mm
Minimalna odległość osi śrub od krawędzi krokwi (normalna do kierunku włókien) 40 mm
Odległość od górnej krawędzi nośnej konstrukcji drewnianej do dolnej krawędzi łącznika krzyżowego ≤ 130mm

Kontrłata może służyć jako konstrukcja nośna, jeśli przestrzegane będą powyższe punkty, a siły wspornika panelu solarnego będą mogły być przenoszone przez niego na krokwie. Wymiary konstrukcji dachu muszą być dostosowane do obciążeń, jakie będzie musiała ona wytrzymać zgodnie z obowiązującymi normami.

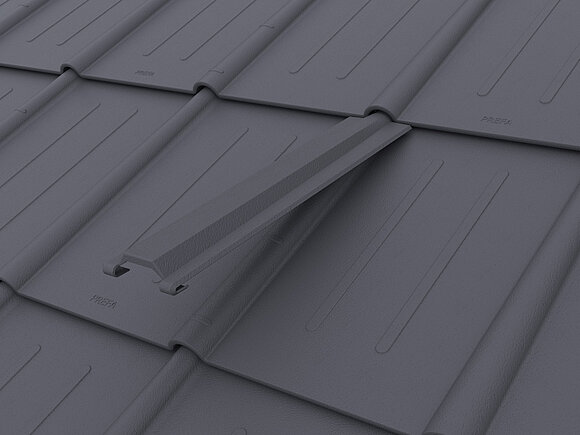

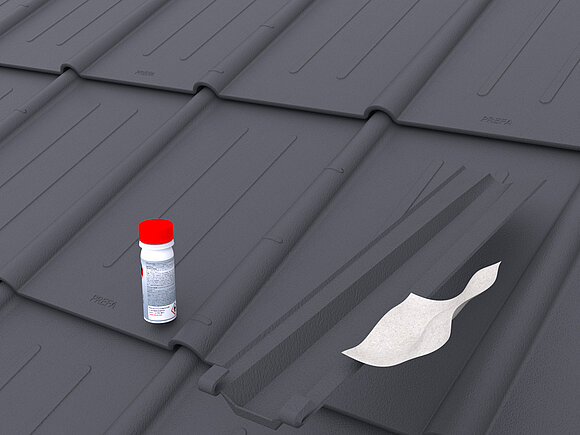

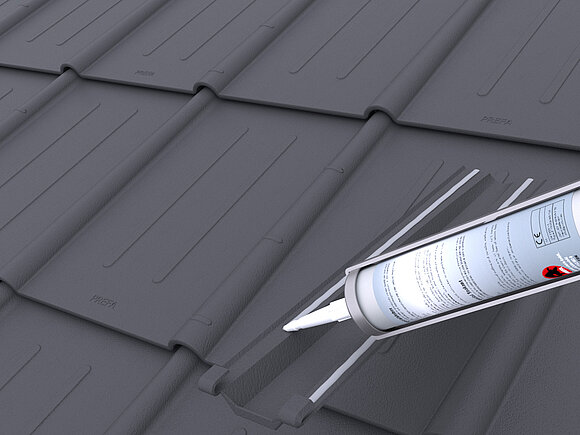

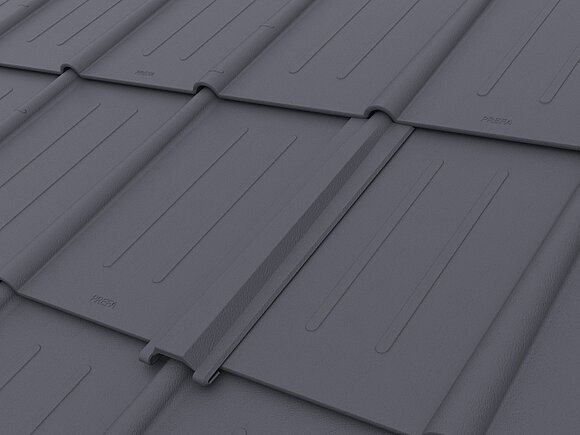

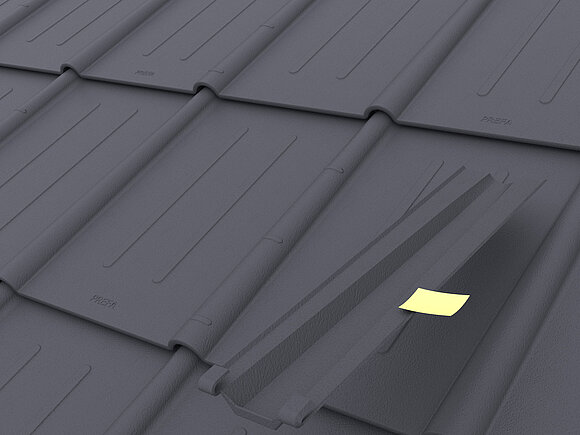

Przeszlifować i oczyścić w miejscu klejenia powierzchnie wspornika i dachówki. Na oszlifowany i oczyszczony wspornik nałożyć klej specjalny. Wspornik wsunąć w górny rąbek dachówki bezpośrednio nad zakładką lub rowkiem środkowym, a następnie opuścić. Popychając go do góry, wsunąć jak najgłębiej w rąbek.

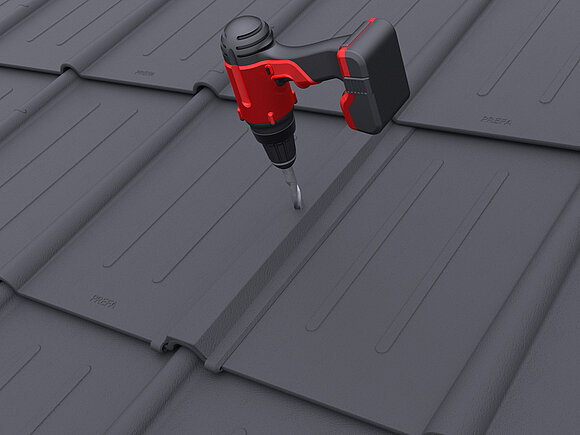

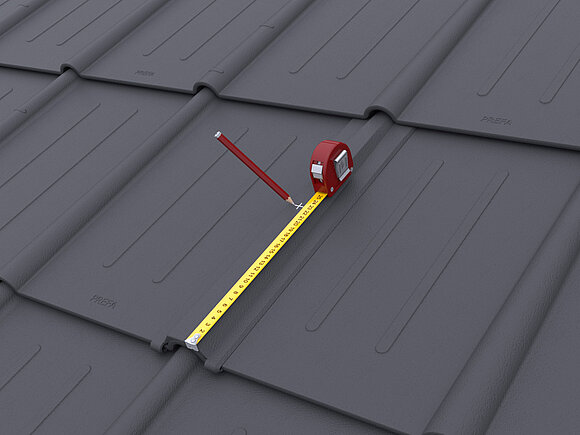

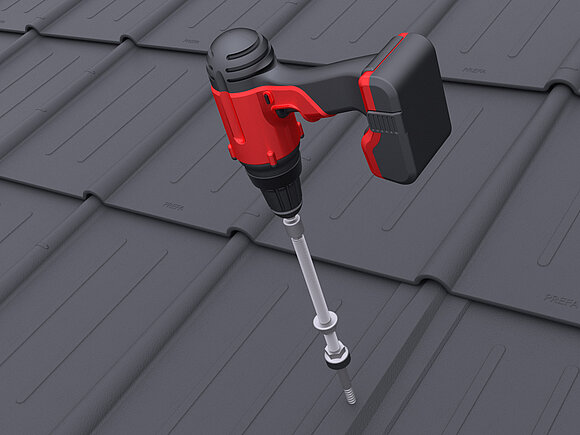

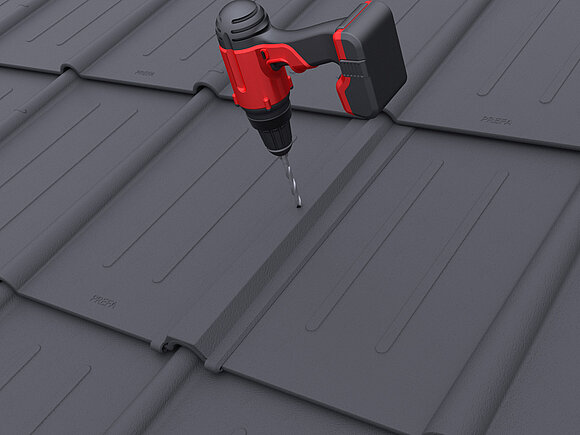

Zaznaczyć położenie śruby dwugwintowej. Konstrukcję drewnianą nawiercać wiertłem o średnicy ⌀ 8 mm. Wykonać otwory w Sunny Spezial i dachówkach wiertłem o średnicy ⌀ 13 mm. Wkręcić śrubę dwugwintową wiertarką (nakładka klucza nasadowego: SW 9). Głębokość wnikania w konstrukcję nośną (krokwie): min. 80 mm.

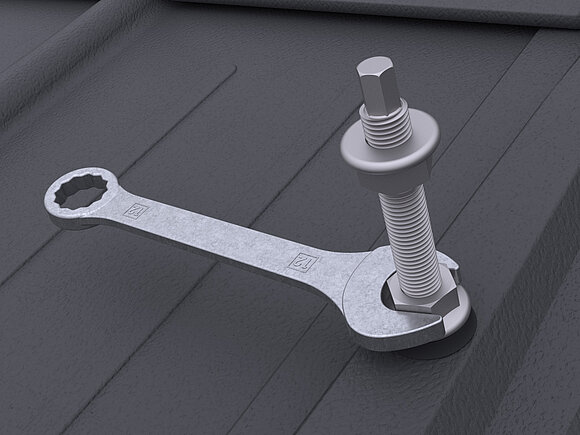

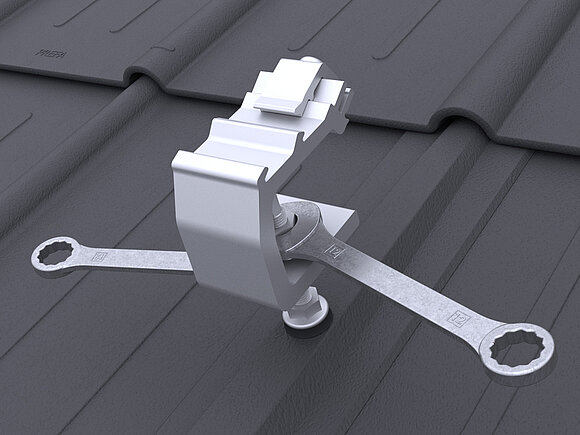

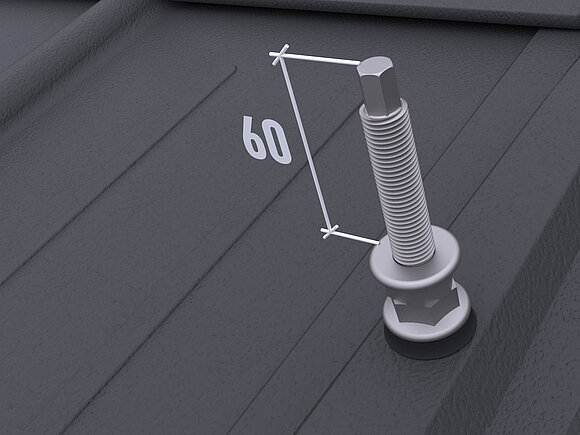

Dokręcić nakrętkę, aż uszczelka EPDM się wybrzuszy (klucz płaski: SW 18). Zamontować drugą nakrętkę i maksymalnie dokręcić. Od górnej krawędzi drugiej nakrętki (oparcie uchwytu szynowy) odmierzyć 60 mm w górę na śrubie dwugwintowej i odciąć. Założyć uchwyt szynowy i na odpowiedniej wysokości (zgodnie z pozostałymi wspornikami solarnymi) dokręcić dwoma kluczami płaskimi (klucz płaski: SW 18).

PREVARIO Sunny Spezial

Dane techniczne PREVARIO Sunny Spezial

Podstawowe zasady statyki

montaż
