. PREVARIO Sunny przeznaczony jest do dachów PREFALZ ze stojącym rąbkiem podwójnym oraz do wszystkich produktów małoformatowych PREFA.
Zakres przesuwu wspornika Sunny jest dostosowany do zaczepów przesuwnych PREFALZ. Montaż wspornika nie ma wpływu na zakres rozszerzalności taśmy PREFALZ do długości 12 m.
Uwaga
W przypadku zastosowania przesuwnego zaczepu kątowego (do 15 m długości taśmy) prosimy o kontakt z PREFA Produkttechnik.
Przy różnicy temperatur wynoszącej 80 °C odstęp pomiędzy wspornikiem panelu solarnego Sunny a punktem środkowym strefy mocowania stałego może wynosić maks. 7,5 m.

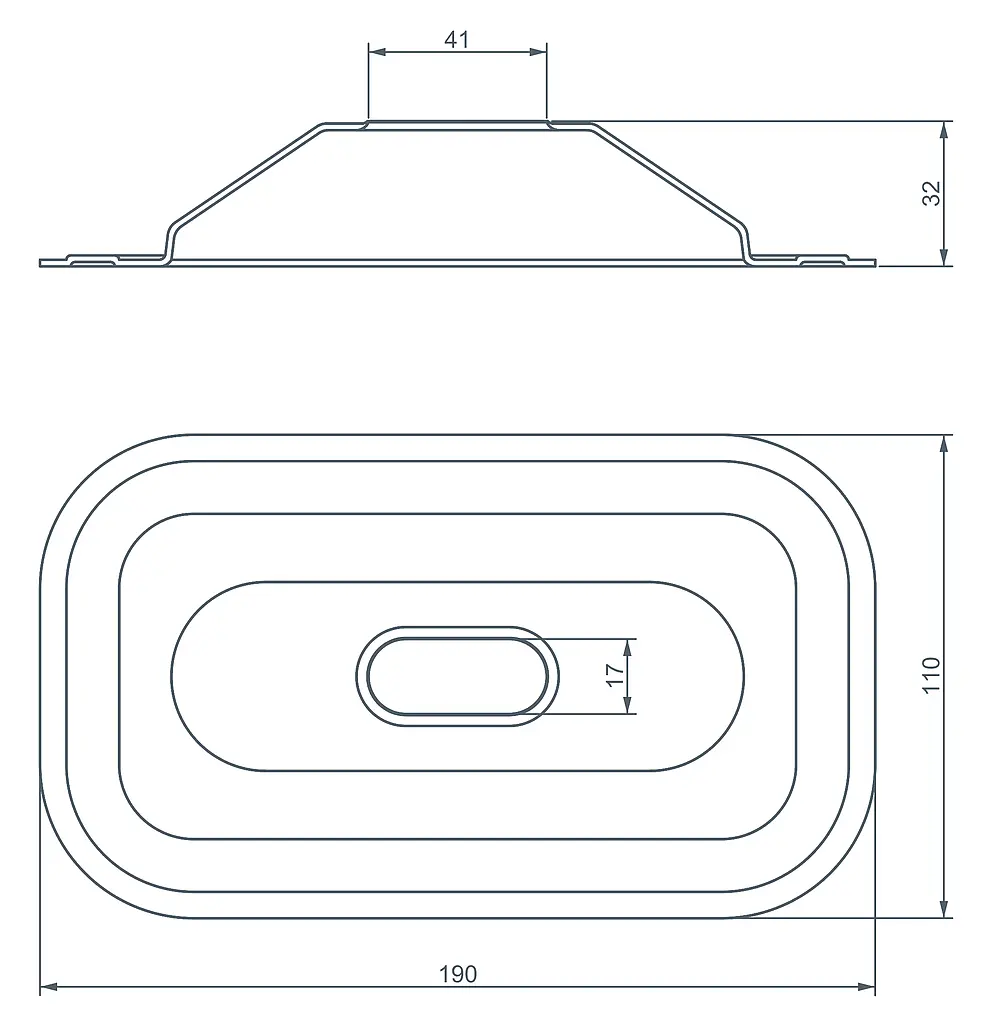

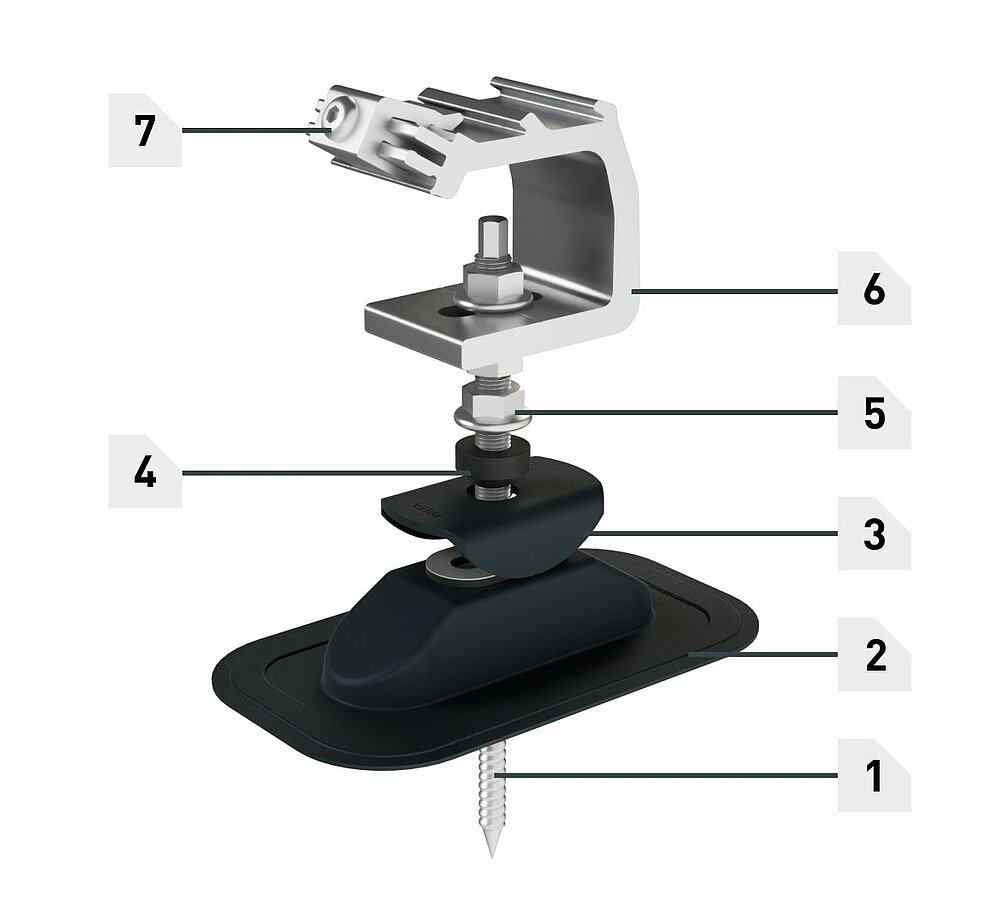

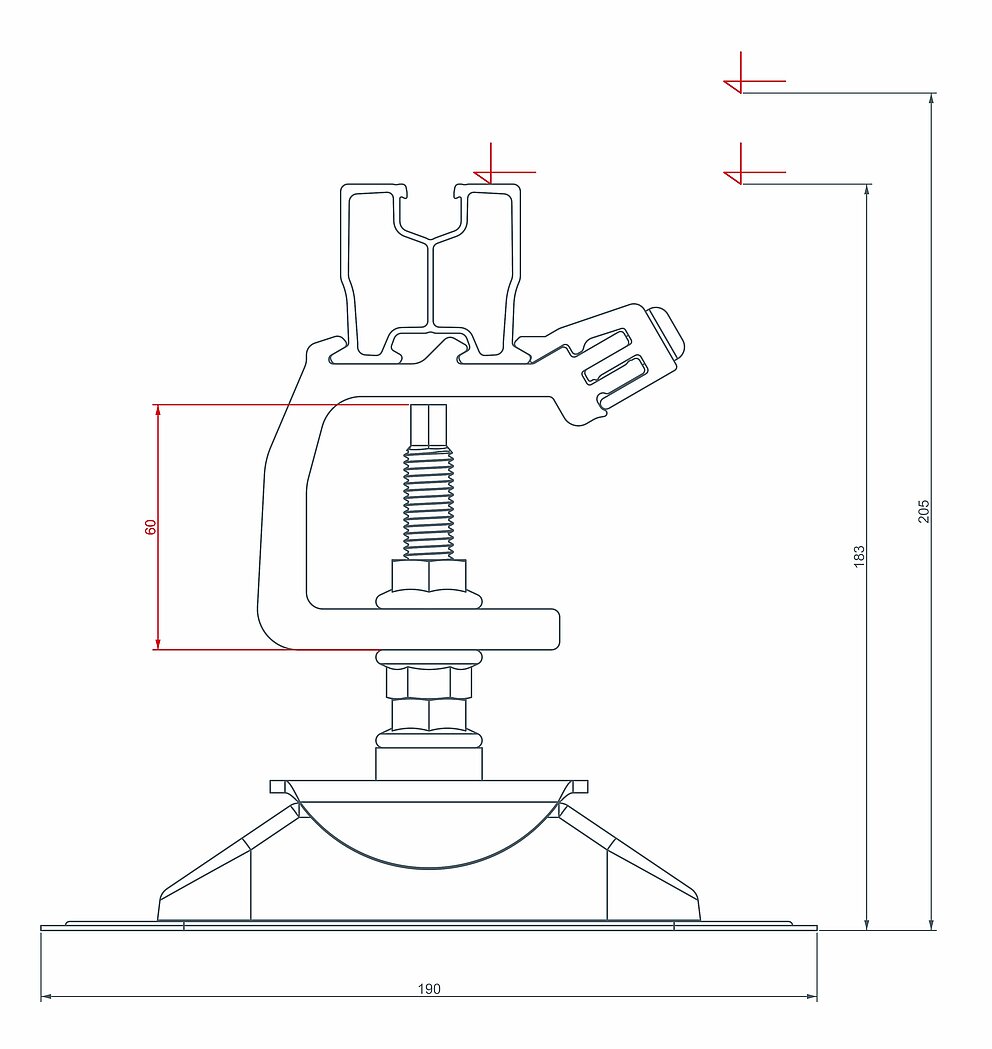

1 śruba dwugwintowa M12 × 250 lub M12 × 350 (SW 9)
2 PREVARIO Sunny

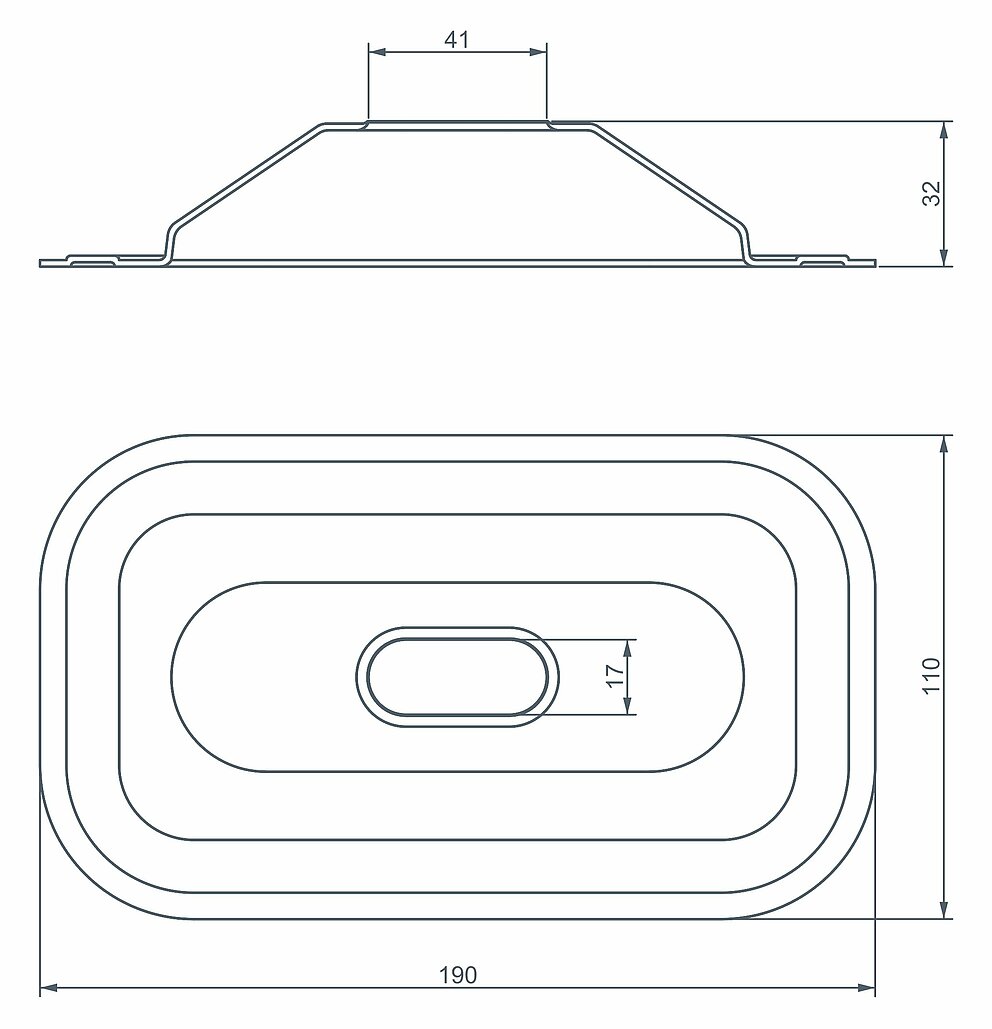

3 kalotka
4 uszczelka z EPDM
5 nakrętek sześciokątnych M12 z kołnierzem (SW 18)
6 uchwytów szynowych
7 śrub mocujących M8 (T40)
zakres regulacji |
22 mm |
|---|---|
element mocujący |
PREVARIO Sunny 250 – dach o konstrukcji jednowarstwowej PREVARIO Sunny 350 – dach o konstrukcji dwuwarstwowej |
kolor |
malowane proszkowo w kolorze antracyt (kalota i Sunny) |
elementy składowe |
3 nakrętki kołnierzowe M12, stal nierdzewna (SW 18) |
Wymagane akcesoria |
Specjalny zestaw klejący |

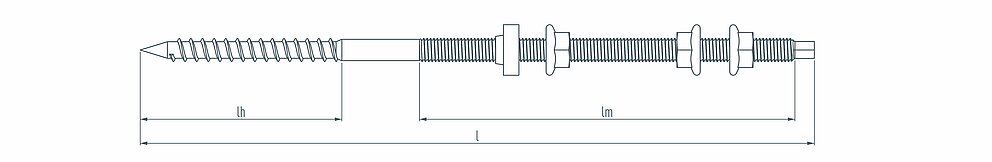

Wymiary śruby dwugwintowej
Wymiary |
l |
lh |
lm |
SW |
M12 x 250 |
250 |
100 |
100 |
ROZM. 9 |
M12 x 350 |
350 |
100 |
195 |
ROZM. 9 |
Wymagania dla konstrukcji nośnej:
Kontrłata może służyć jako konstrukcja nośna, jeśli przestrzegane będą powyższe punkty, a siły wspornika panelu solarnego będą mogły być przenoszone przez niego na krokwie. Wymiary konstrukcji dachu muszą być dostosowane do obciążeń, jakie będzie musiała ona wytrzymać zgodnie z obowiązującymi normami.

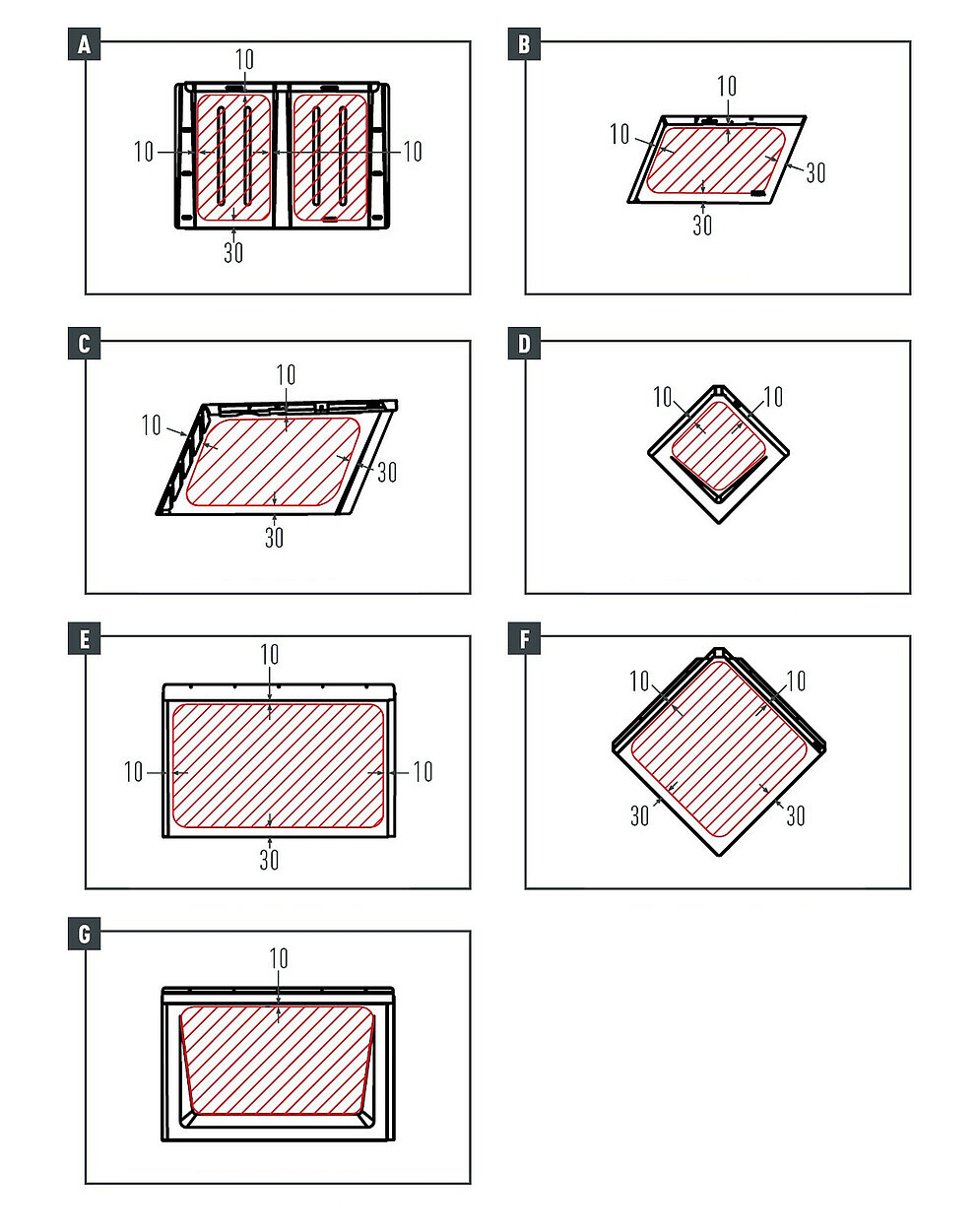

Jak widać na poprzednim rysunku, w przypadku małoformatowych produktów PREFA powierzchnia, na której można zamontować PREVARIO Sunny, jest dość ograniczona. Montaż tego wspornika możliwy jest bowiem tylko na płaskich powierzchniach. Ponieważ pełni on wyłącznie funkcję uszczelniającą, nakładkę wspornika można umieścić bliżej rąbka.
Wspornik można montować na pełnym deskowaniu lub na łatach. Jeżeli pokrycie dachowe wykonane jest z małoformatowych elementów dachowych PREFA, wówczas w celu zamontowania PREVARIO Sunny może być konieczne użycie blachy podkładowej, np. gdy nad krokwią w obszarze montażu znajduje się rąbek.

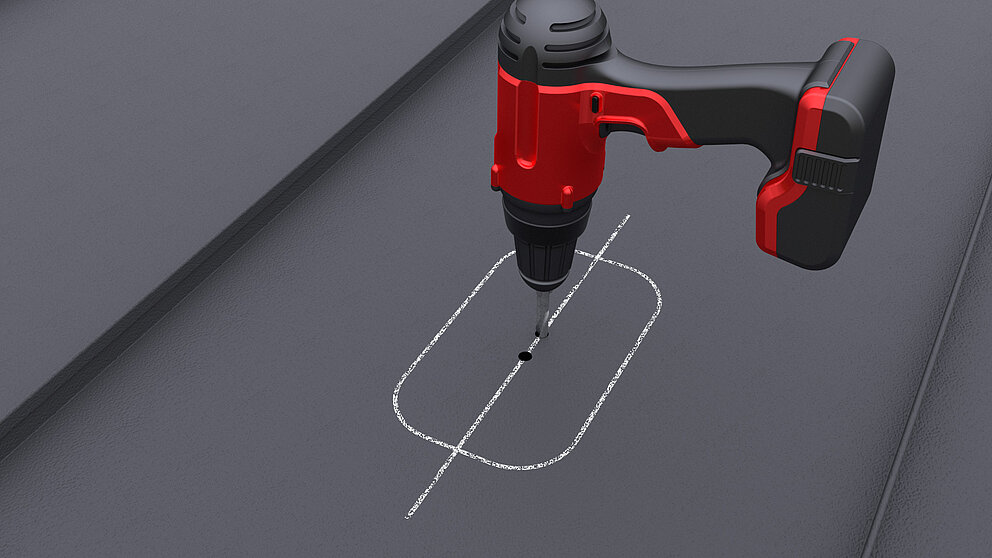

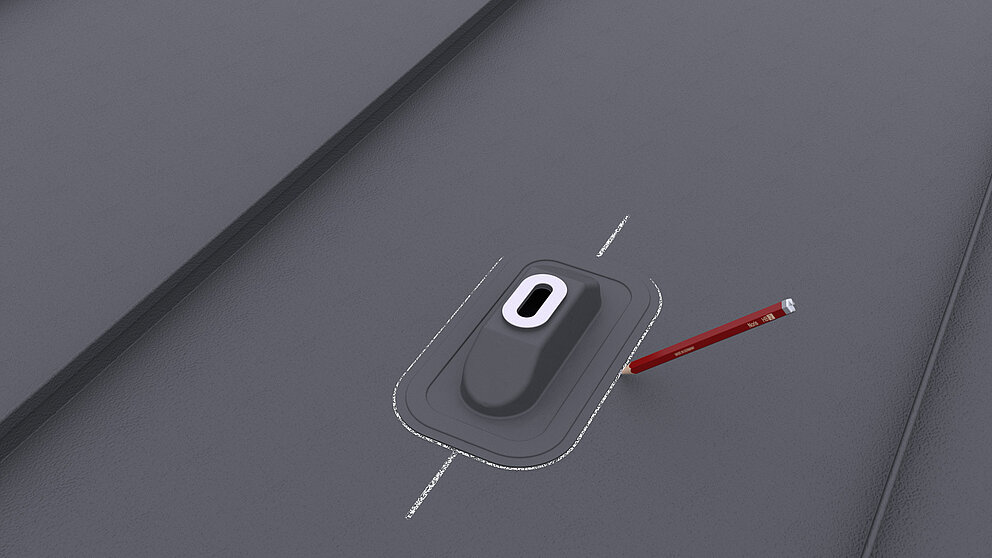

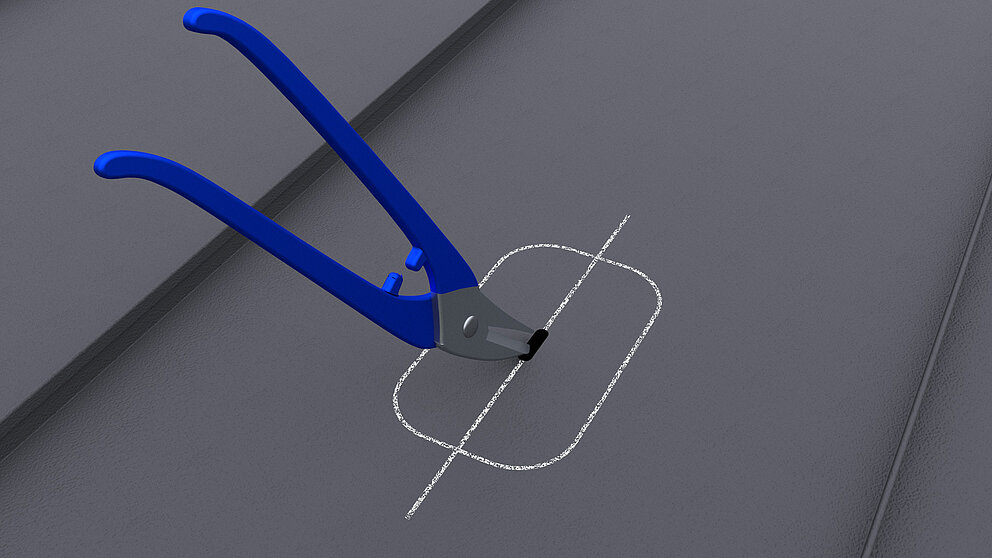

Odrysować kontur i zaznaczyć podłużny otwór. Wywiercić podłużny otwór (⌀ 13 mm) w taśmie PREFALZ (wielkość nawierconego otworu wystarczająca dla produktów małoformatowych). Wyciąć podłużny otwór w taśmie PREFALZ (nie jest to konieczne w przypadku produktów małoformatowych).

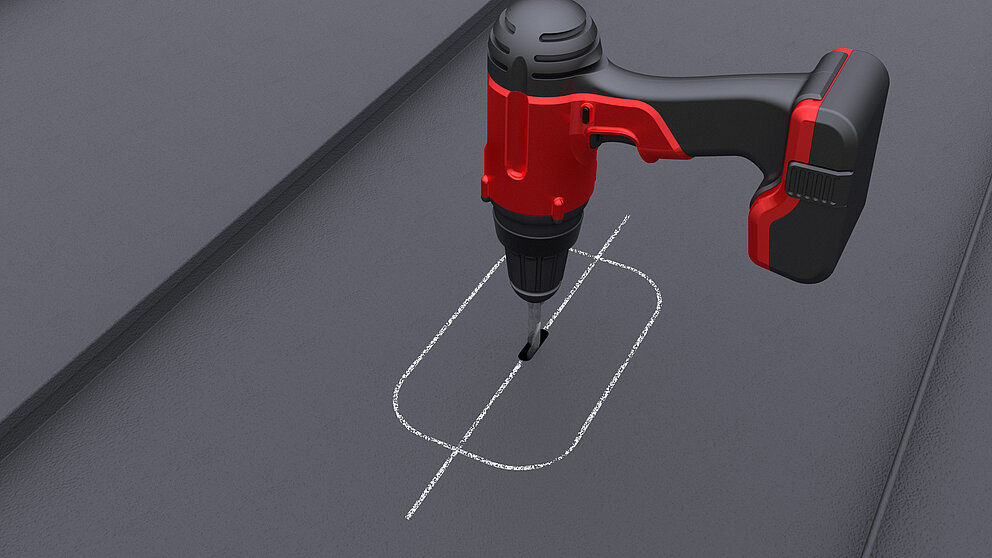

Konstrukcję nośną nawiercić za pomocą wiertła ⌀ 8 mm po środku podłużnego otworu lub w otworze nawierconym w taśmie.

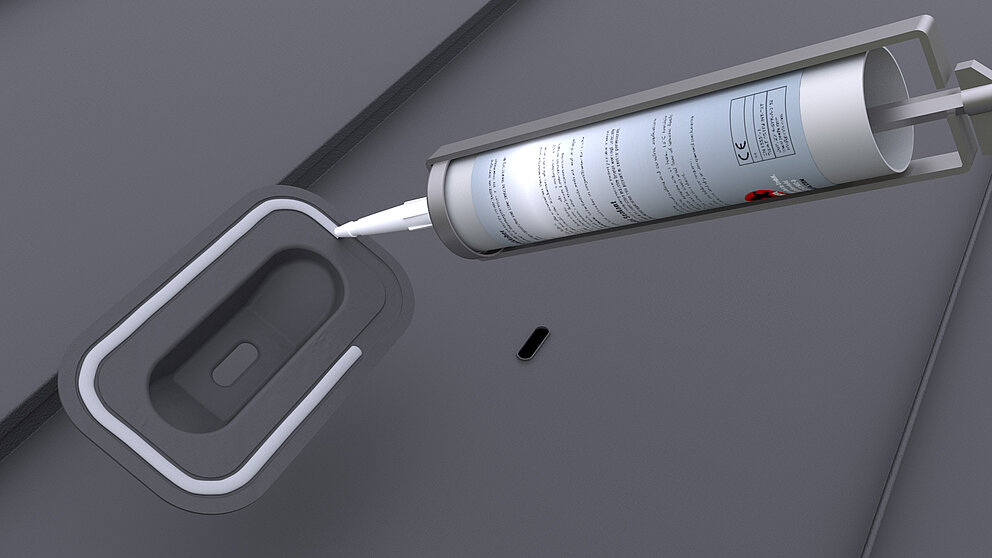

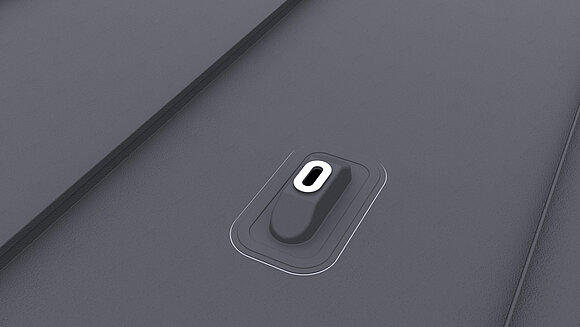

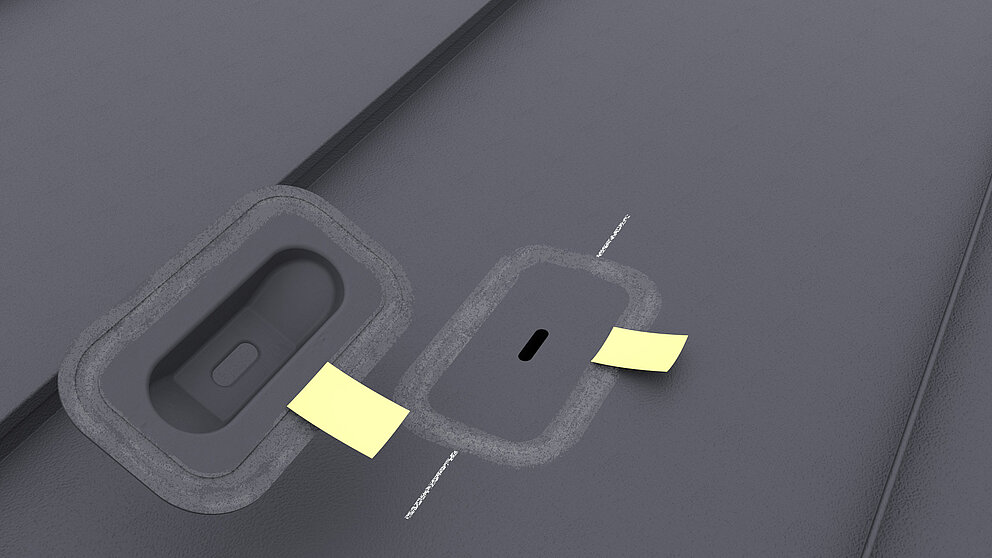

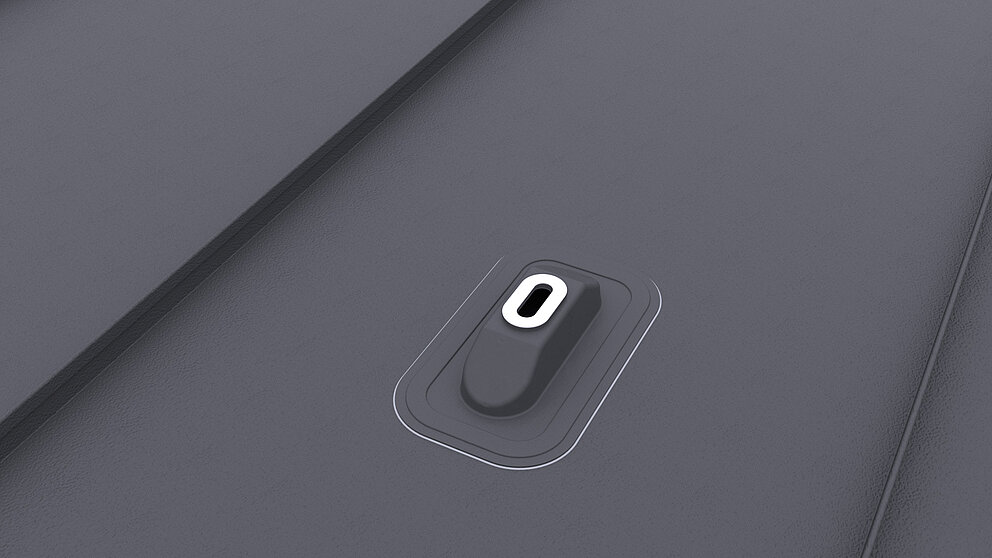

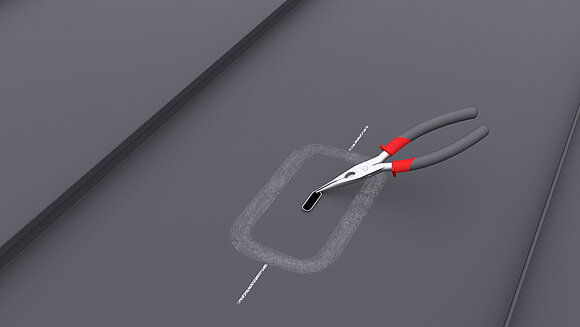

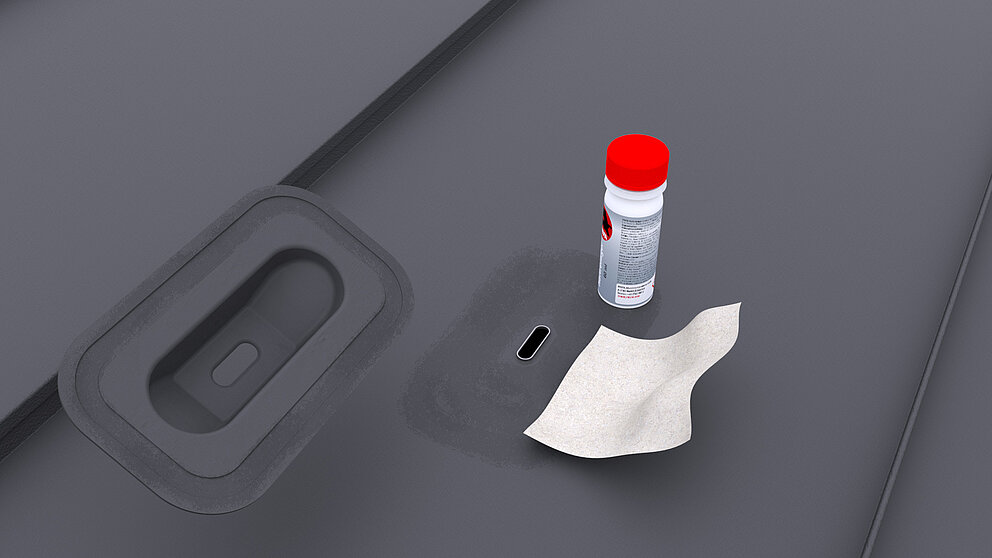

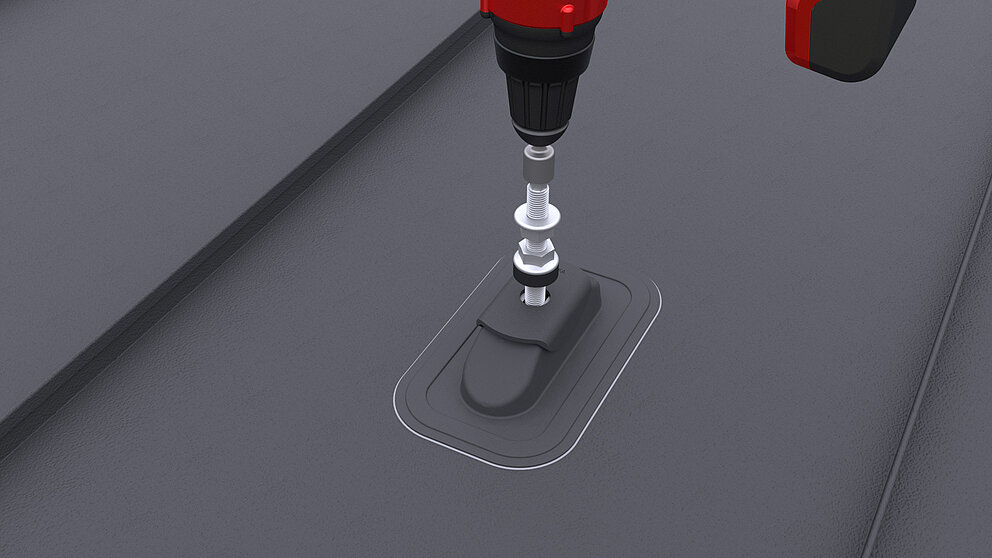

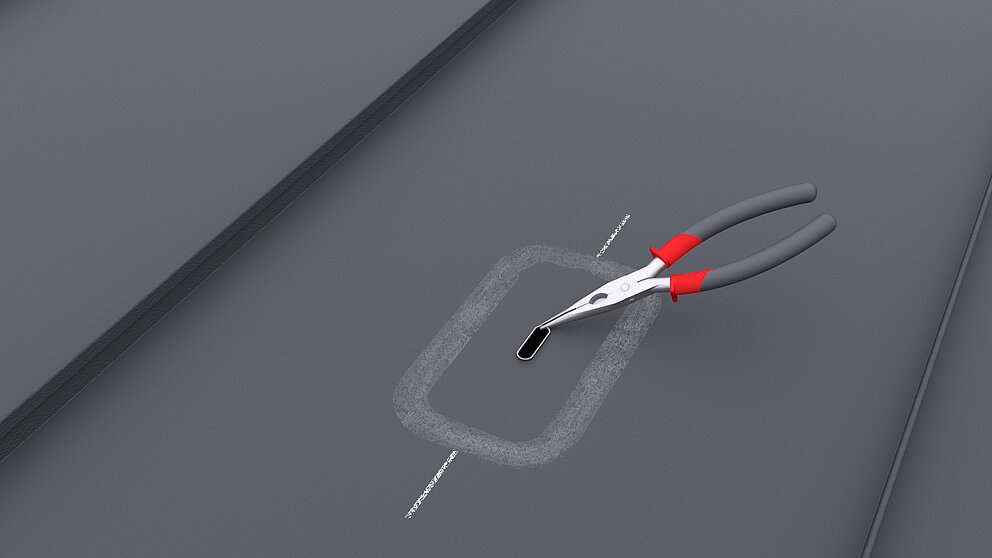

Element dachowy i PREVARIO Sunny przeszlifować w miejscach klejenia. Wygiąć na zewnątrz krawędzie podłużnego lub nawierconego otworu. Przeszlifowaną powierzchnię oczyścić środkiem do czyszczenia. Na przeszlifowany i oczyszczony wspornik Sunny nanieść pasek kleju (⌀ 10 mm). Następnie docisnąć PREVARIO Sunny, naciskając na jego środek. Założyć kalotę wkręcić śrubę dwugwintową wiertarką (nakładka klucza nasadowego SW 9 mm). Głębokość wnikania w konstrukcję nośną (krokwie): min. 80 mm.
Wskazówka
Jeśli uszczelka EPDM nie przywiera do gładkiej części trzonu śruby dwugwintowej, lecz do gwintu M12, należy zastosować dodatkowe środki, aby zapewnić szczelność pomiędzy śrubą a uszczelką.

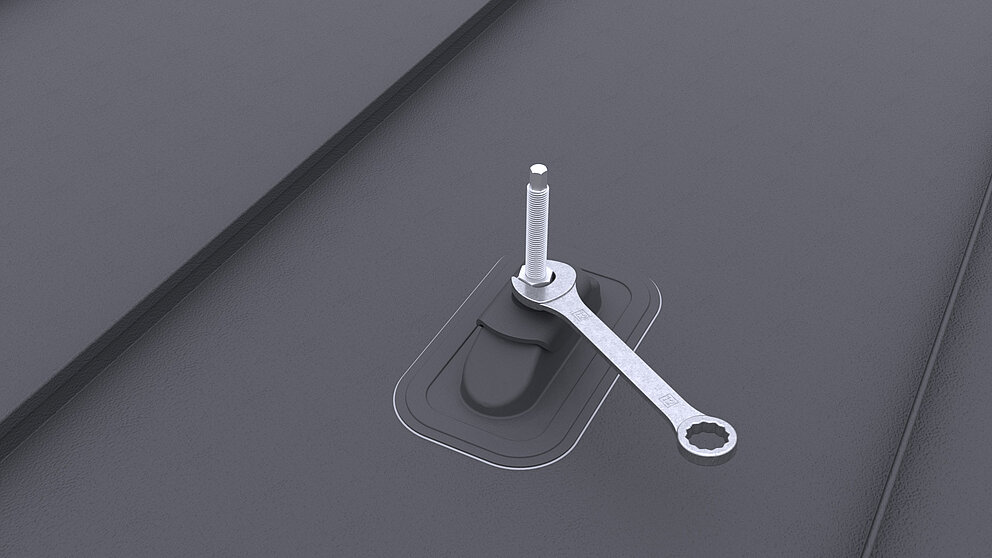

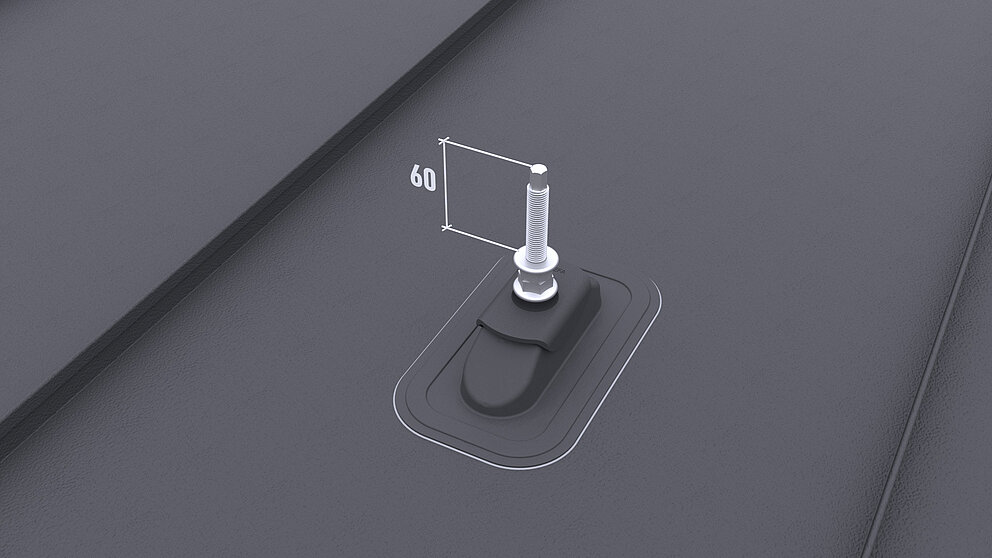

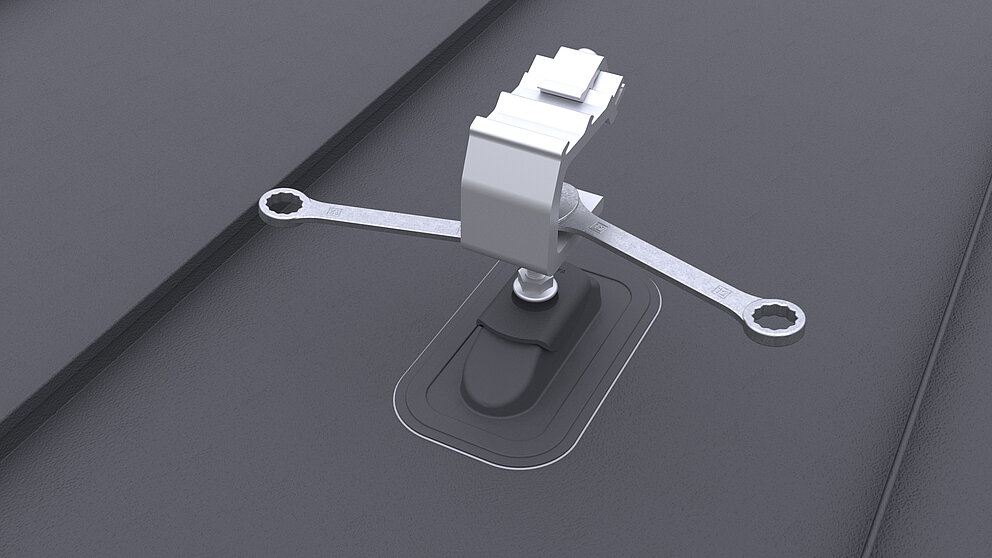

Dokręcić nakrętkę, aż uszczelka EPDM się wybrzuszy (klucz płaski: SW 18). Zamontować drugą nakrętkę i maksymalnie dokręcić. Od górnej krawędzi drugiej nakrętki (oparcie uchwytu szynowy) odmierzyć 60 mm w górę na śrubie dwugwintowej i odciąć. Założyć uchwyt szynowy i na odpowiedniej wysokości (zgodnie z pozostałymi wspornikami solarnymi) dokręcić dwoma kluczami płaskimi (klucz płaski: SW 18).

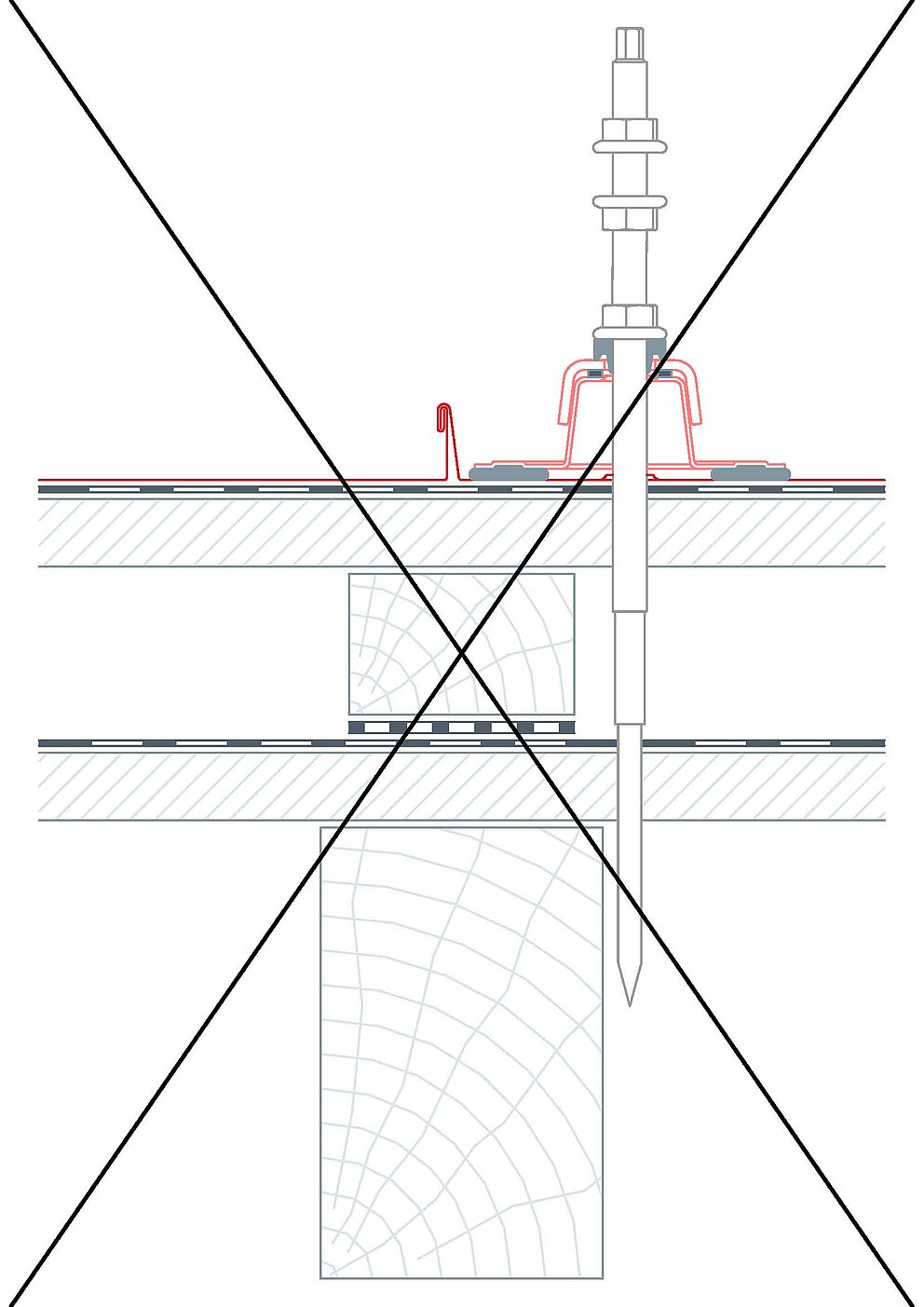

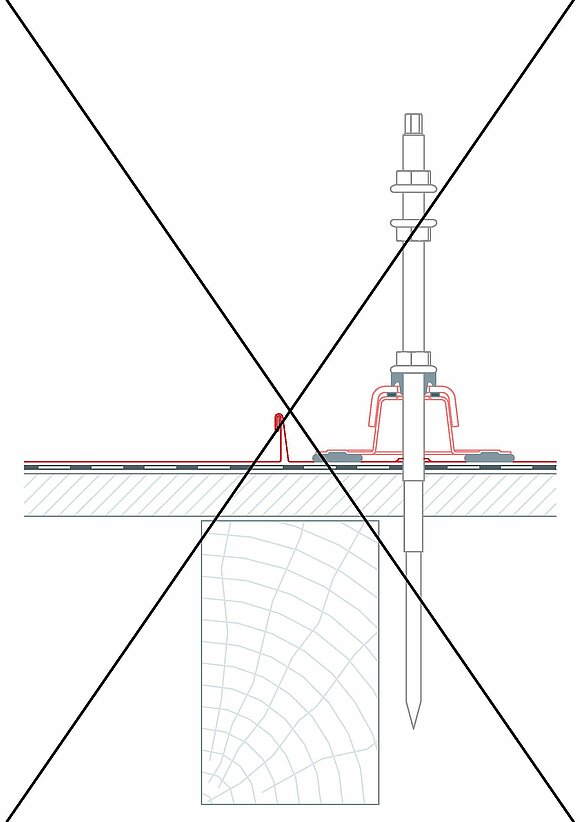

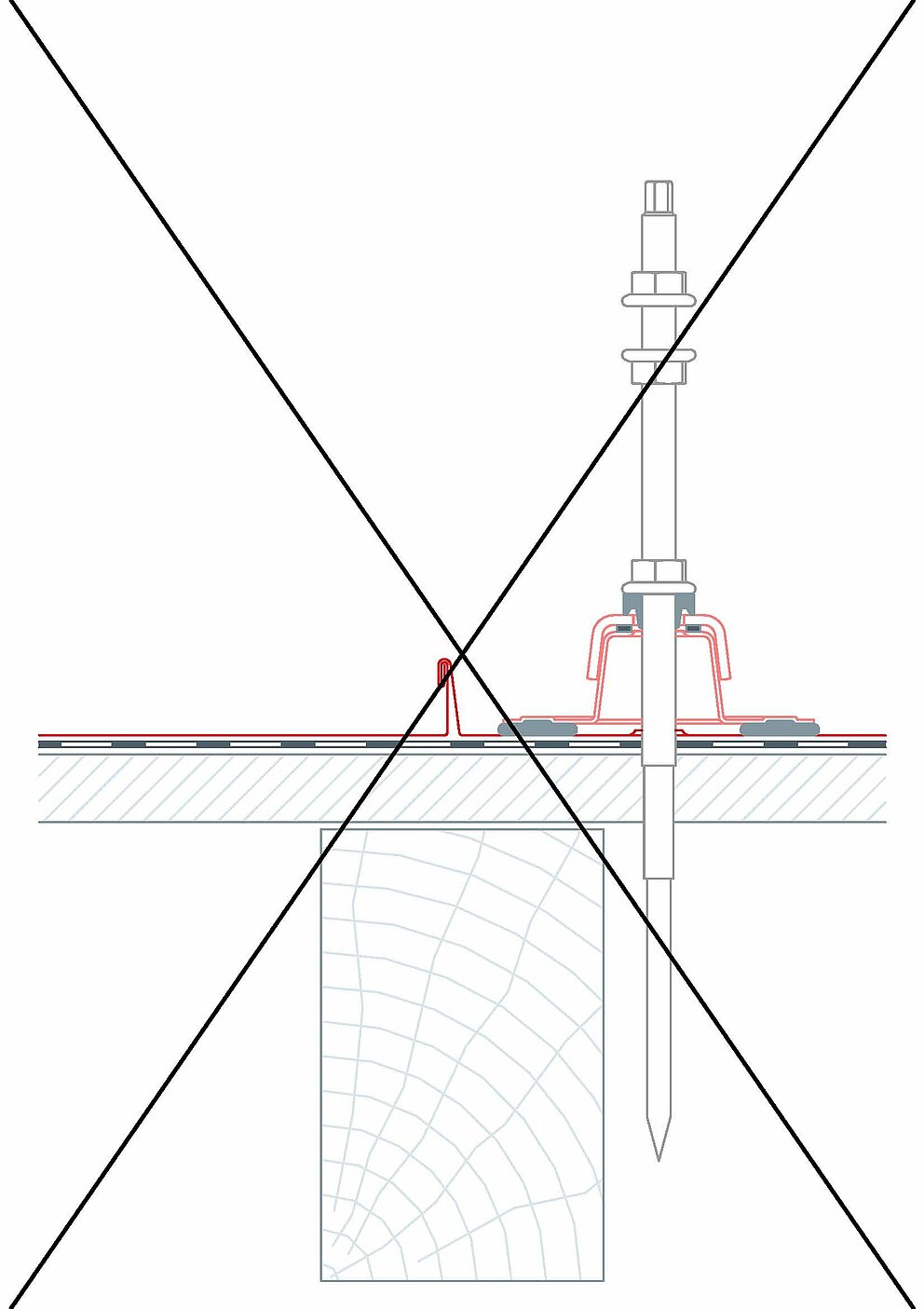

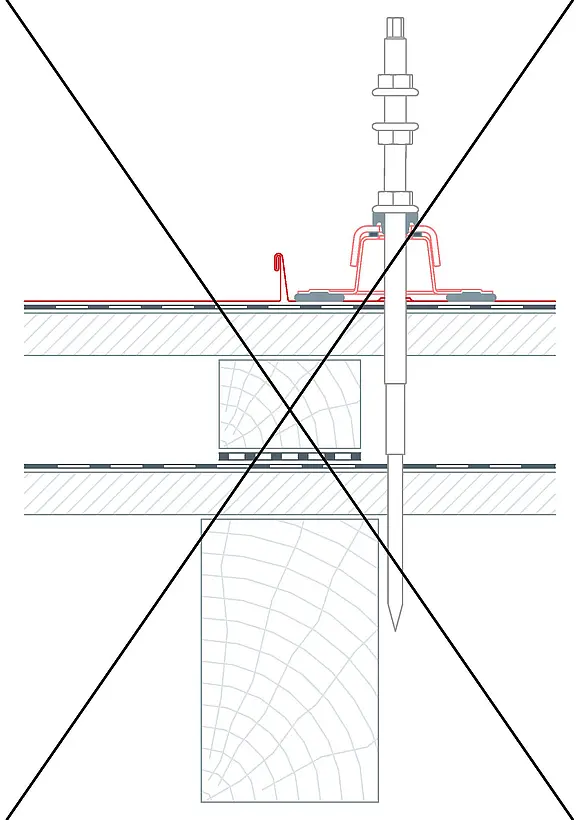

W przypadku pokrycia dachowego PREFALZ na stojący rąbek podwójny, montaż nakładki PREVARIO Sunny może okazać się niemożliwy ze względu na brak miejsca. Należy przestrzegać wytycznych montażowych PREVARIO Sunny.

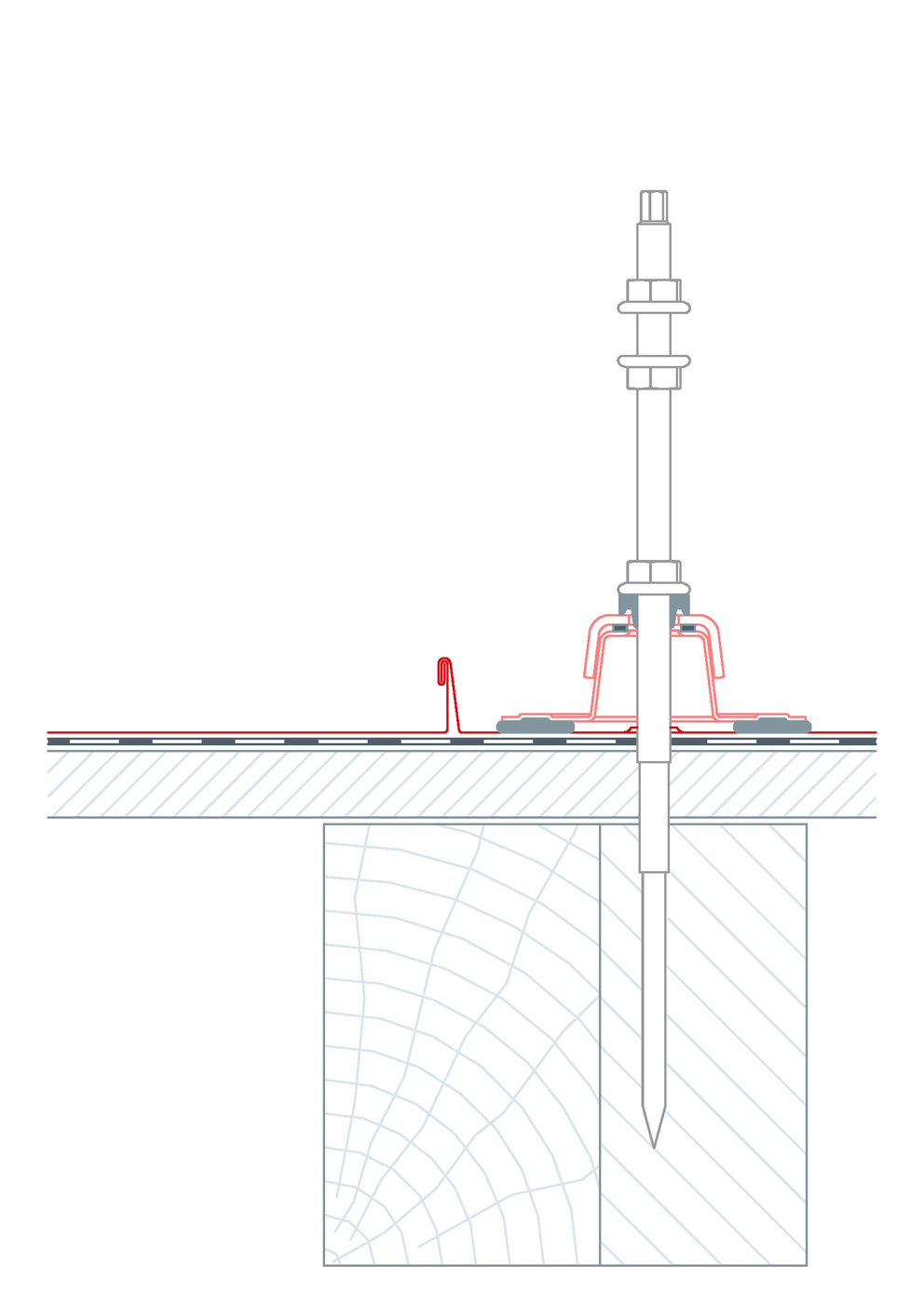

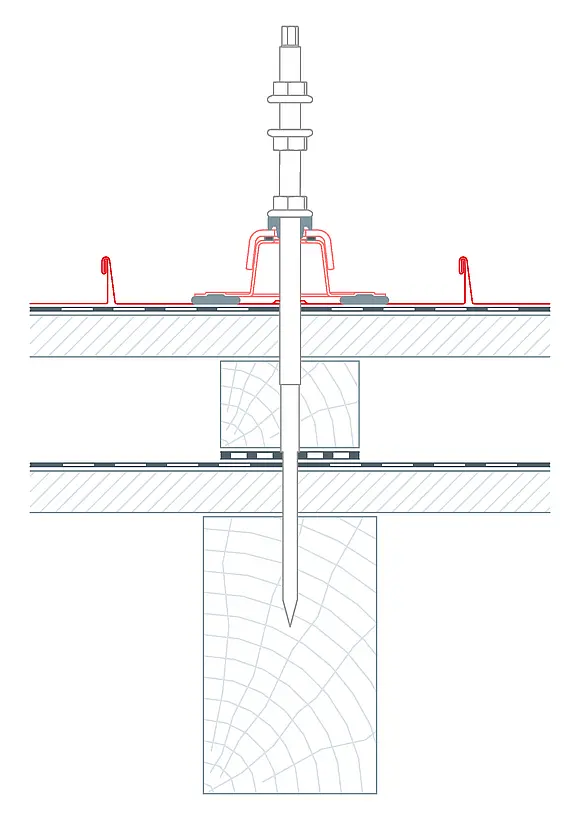

W przypadku konstrukcji dachowych wykonanych w systemie pojedynczego pokrycia można dokonać przesunięcia konstrukcji nośnej, do której mocowane będą śruby dwugwintowe (np. przez podwojenie krokwi na całej długości krokwi lub wstawienie poprzeczek).

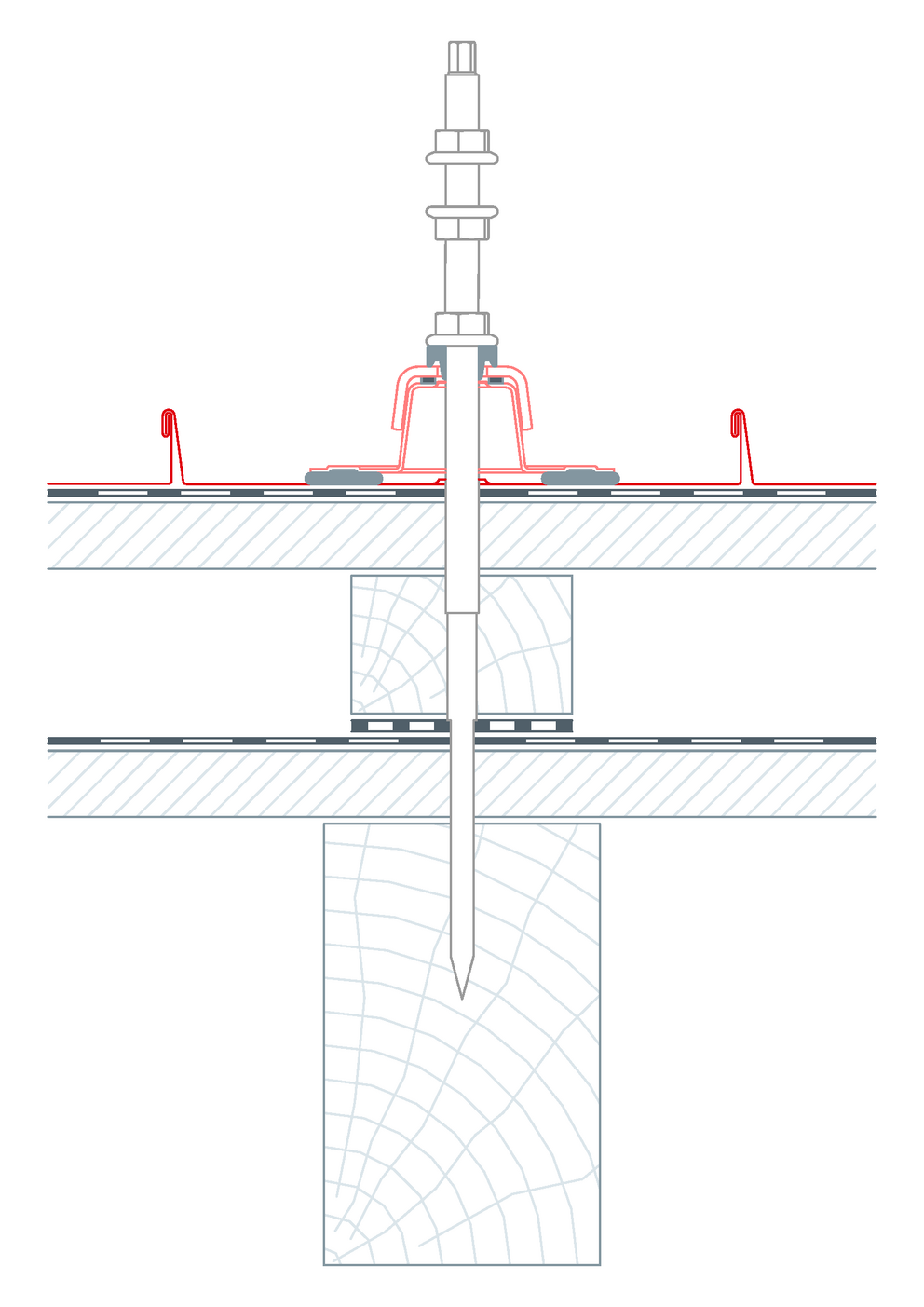

Jeśli dach został wykonany w systemie podwójnego pokrycia, można ewentualnie wyciąć rąbek, a następnie dociąć i zafelcować nowy, wąski fragment blachy.

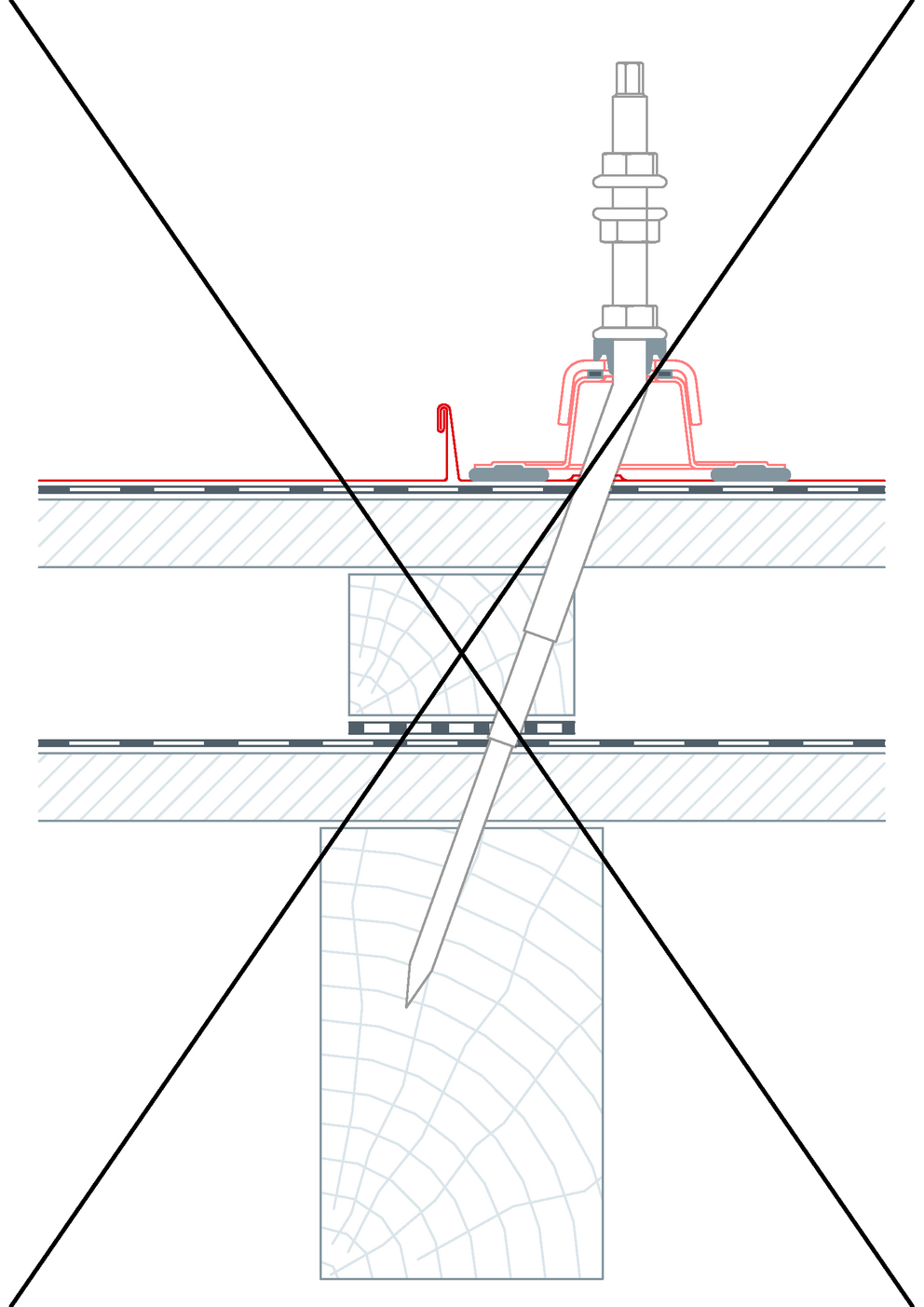

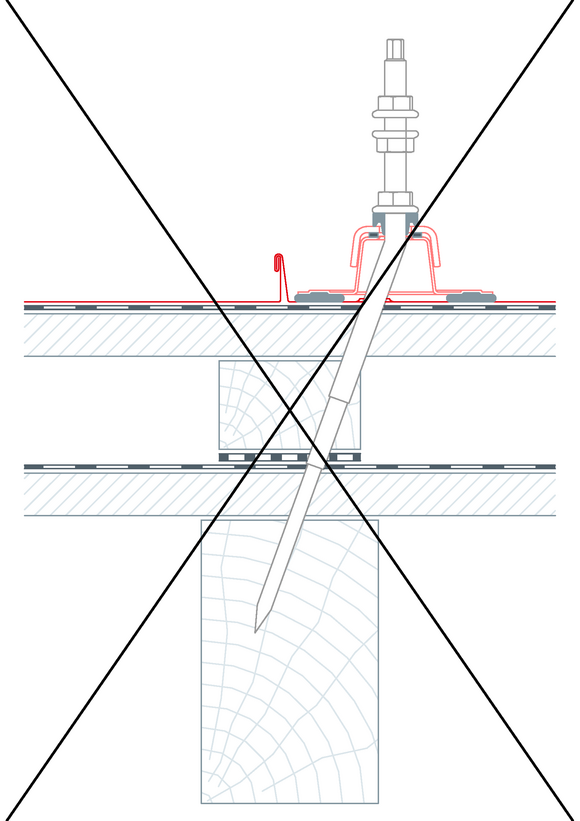

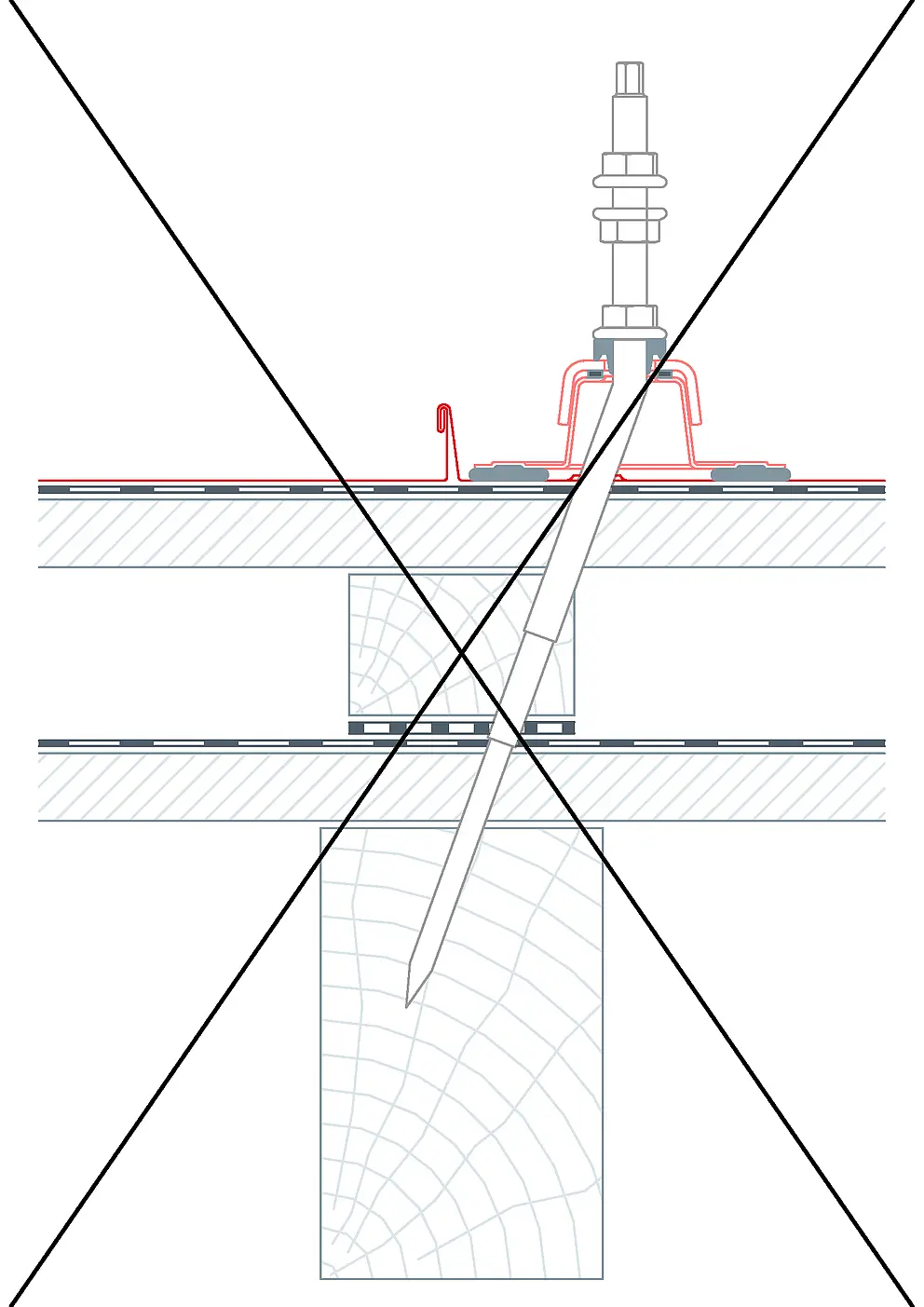

Niedozwolone jest wkręcanie śrub pod kątem lub ich wyginanie.
