Bezpieczny, solidny i łatwy w montażu na pokryciach z podwójnym rąbkiem stojącym PREFALZ i FALZONAL®. Montaż PREVARIO PREFALZ nie ma wpływu na rozszerzalność wzdłużną taśm. Wspornik ten jest przeznaczony do montażu na zaczepie kątowym stałym, przesuwnym i zaczepie kątowym o zwiększonym przesuwie. Podczas montażu należy uwzględnić rozstaw rąbków oraz maksymalny rozstaw zaczepów mocujących, które to rozstawy zostały określone na podstawie obliczeń statycznych.

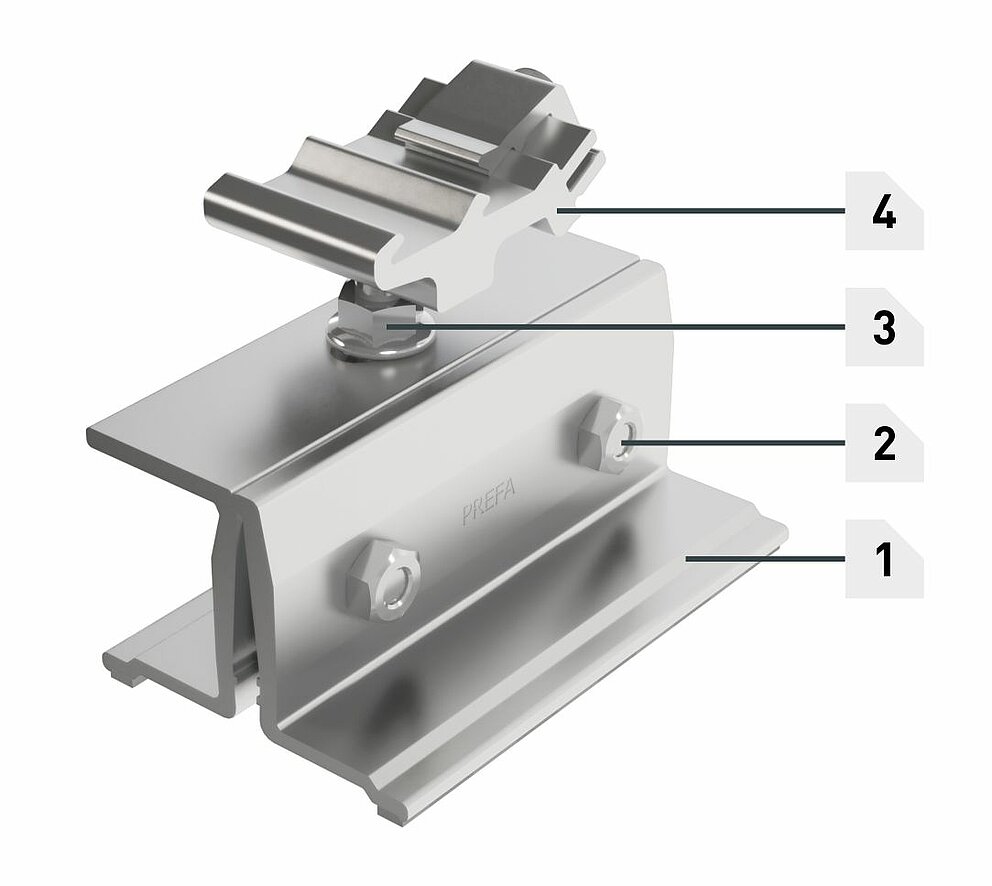

1 PREVARIO PREFALZ
2 śruby zamkowe i nakrętka M10 (SW 17)
3 pręty gwintowane z nakrętką M12 (SW 18)
4 uchwyty szynowe

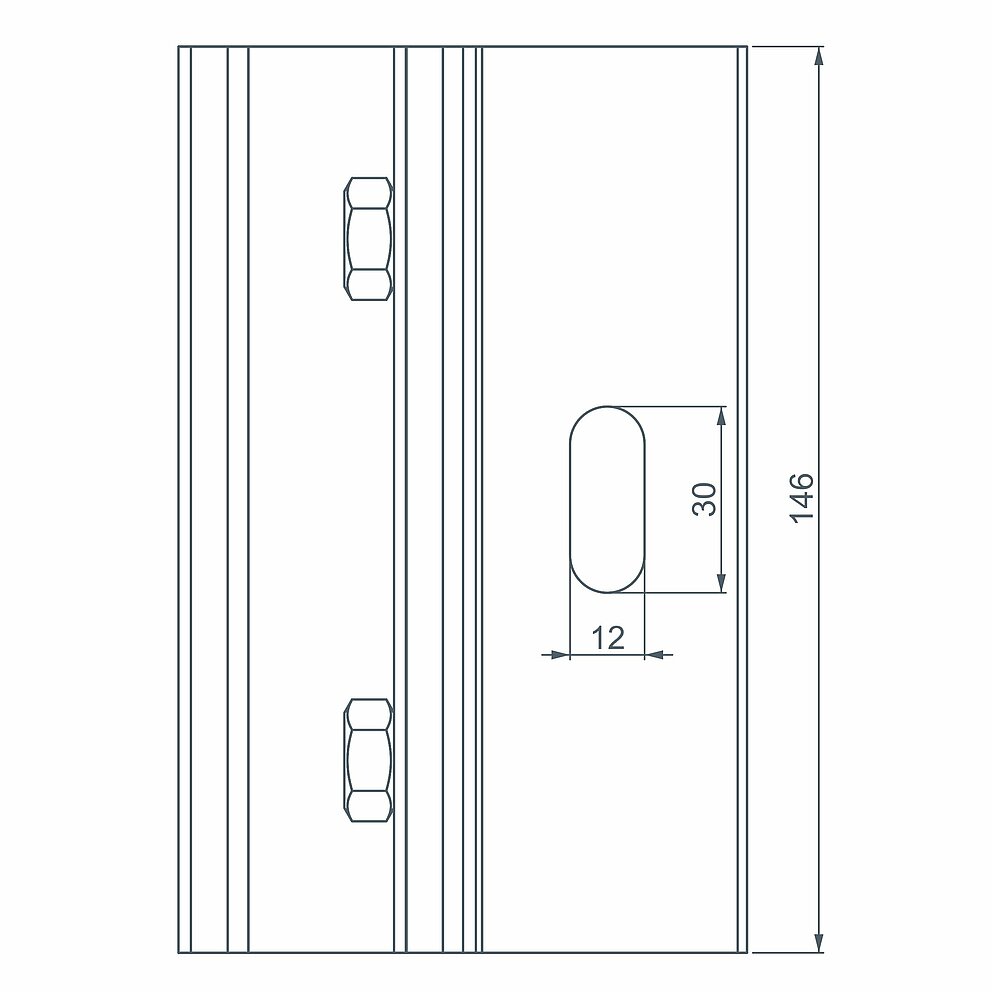

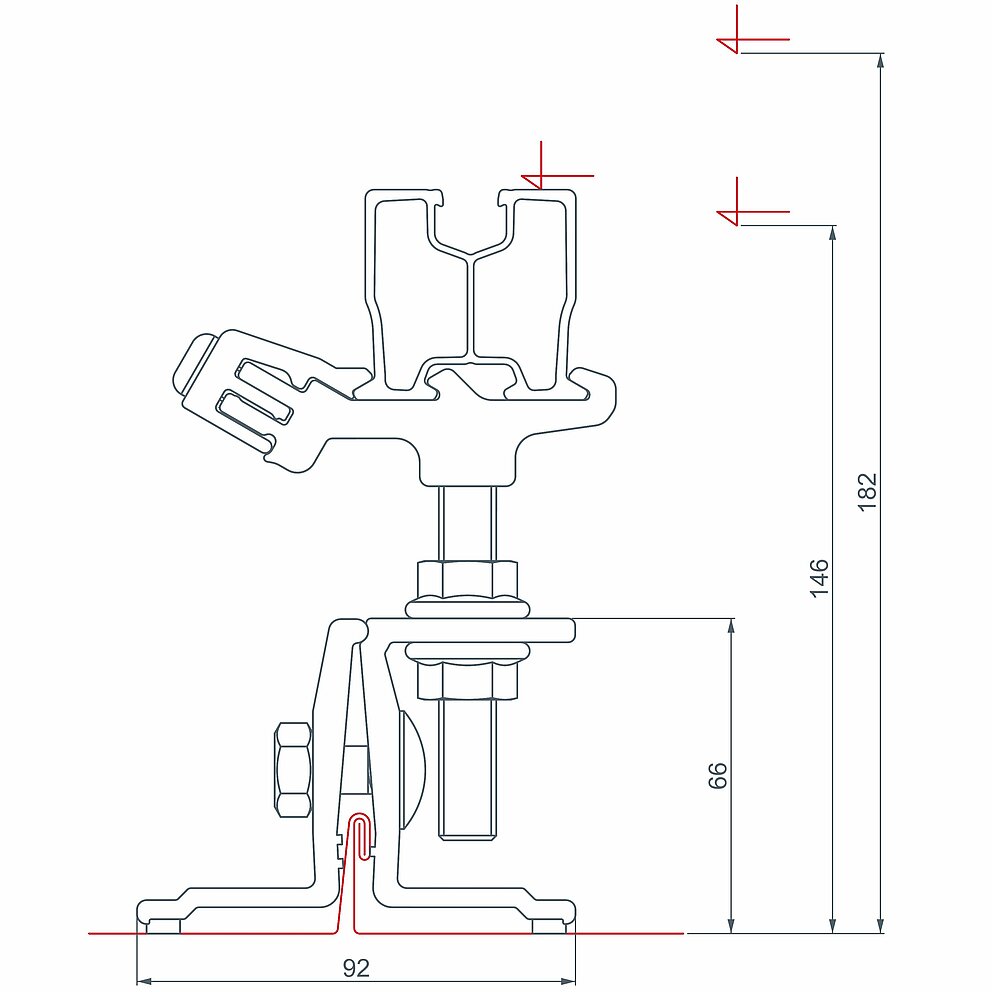

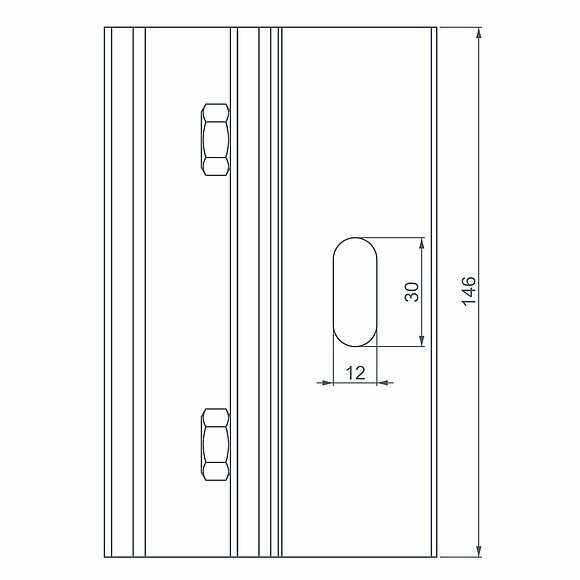

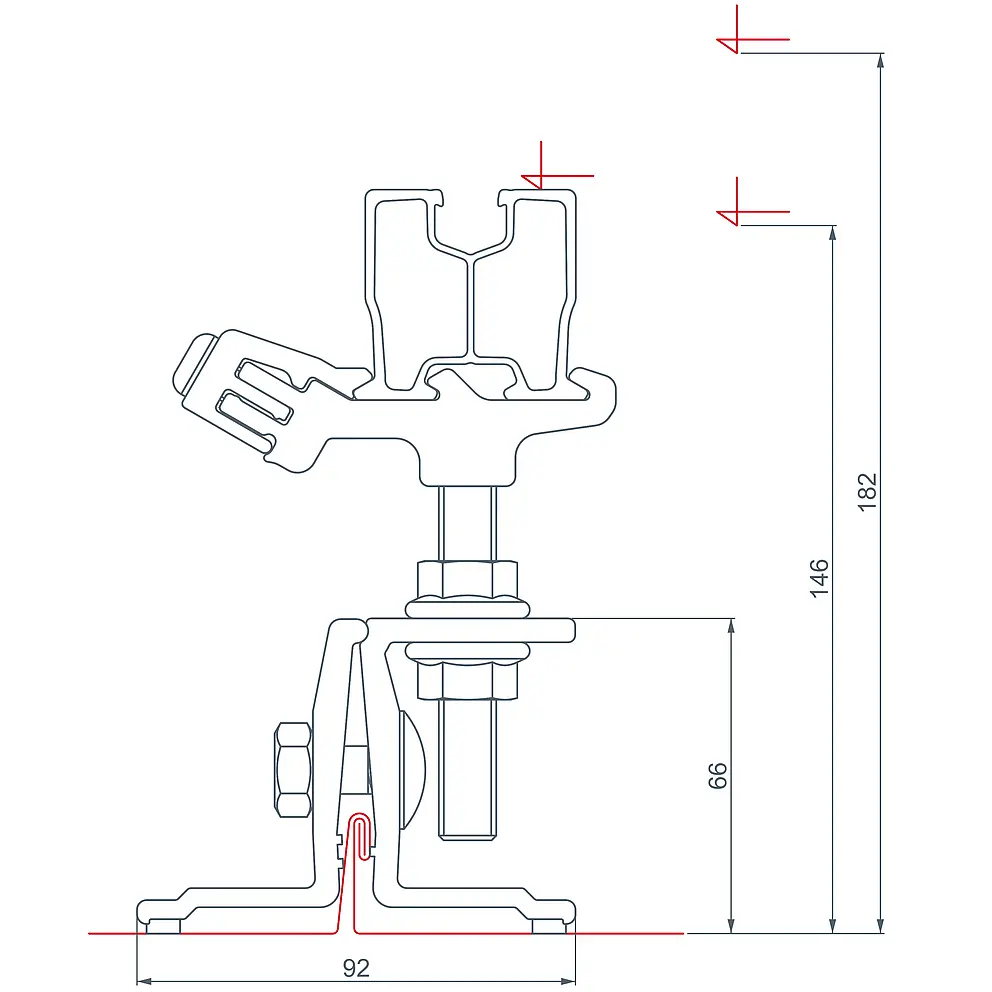

zakres regulacji |
36 mm |
|---|---|
element mocujący |
Zaciskanie na stojącym rąbku podwójnym |
kolor |
niepowlekana |
elementy składowe |
uchwyt szynowy (EN AW 6005A T6) |
Wymagania dla nośnego pokrycia dachowego:
Wymiary konstrukcji dachu muszą być dostosowane do obciążeń, jakie będzie musiała ona wytrzymać zgodnie z obowiązującymi normami.

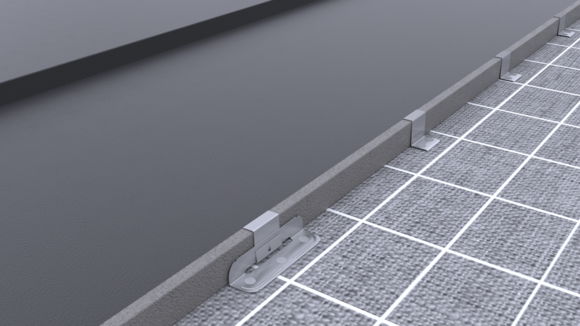

W obszarze montażu modułów odległość między zaczepami mocującymi nie może przekraczać 33 cm (od środka jednego do środka drugiego zaczepu).

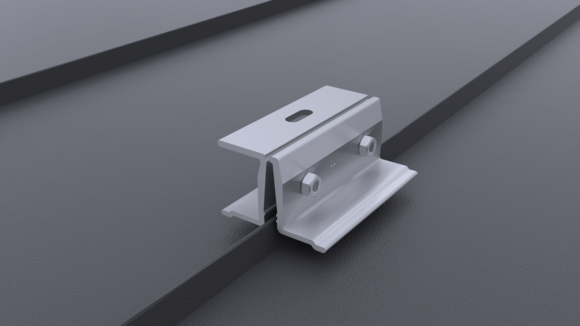

Przed zamocowaniem wspornika należy poluzować śruby.

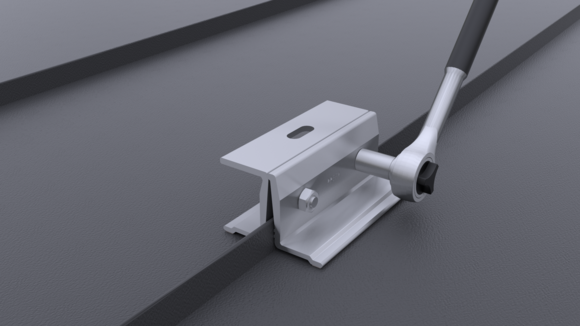

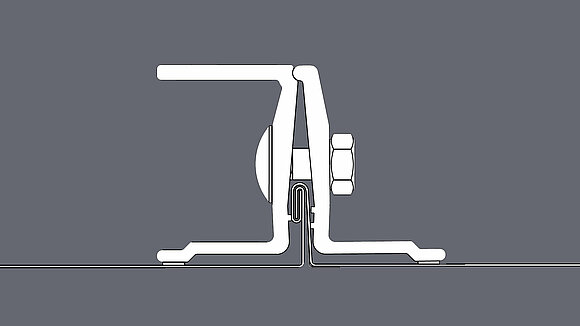

Należy zwrócić uwagę na kierunek montażu zacisku. Wspornik powinien być skierowany w odpowiednią stroną, tak aby pręt gwintowany można było zamocować po stronie rąbka. Dokręcić obie nakrętki ze stali nierdzewnej, stosując moment dokręcający 35 Nm (nakładka klucza nasadowego rozm. 17 mm).

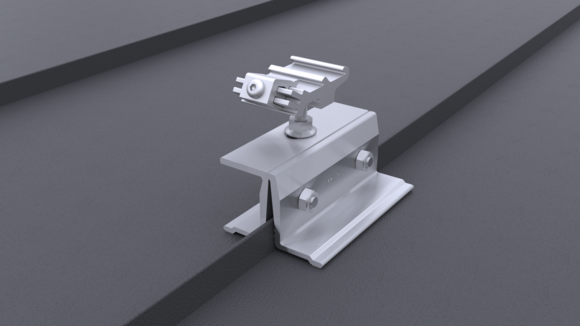

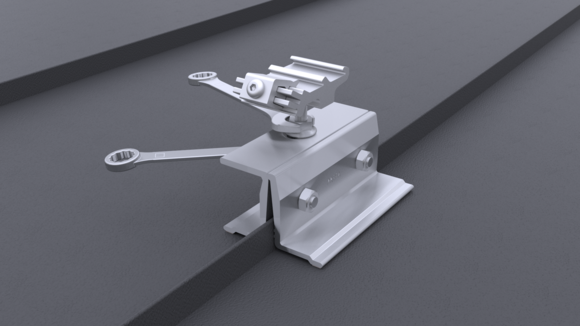

Luźno zamocować pręt gwintowany wraz z uchwytem na szynę montażową i nakrętkami kontrującymi (przeciwnakrętkami). Dokręcić nakrętki ręcznie w celu późniejszej regulacji wysokości uchwytu szyny montażowej (klucz płaski SW 18 mm).
