Bezproblemowy montaż i bezpieczne mocowanie na dachówce klasycznej, dachówce R.16, łupku dachowym, dachówce DS.19, dachówce romb 29×29 i 44×44 oraz panelu dachowym FX.12. W obszarze PREVARIO 3.S należy wykonać pełne deskowanie.
Wskazówka
Podczas instalacji należy przestrzegać instrukcji montażu PREFA oraz obowiązujących norm branżowych i przepisów BHP.

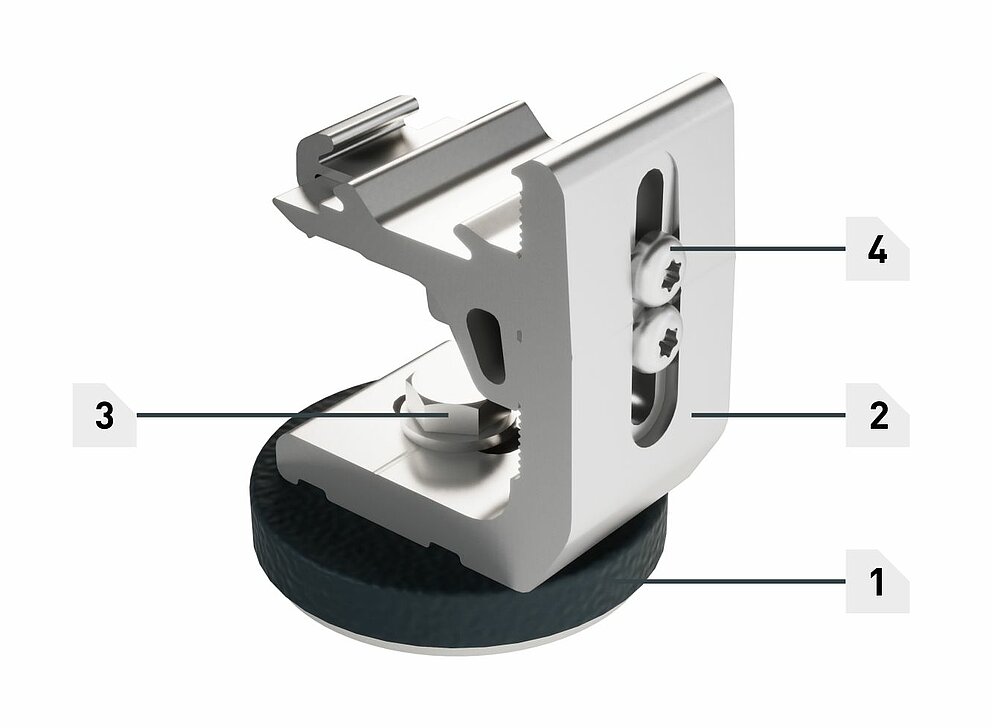

1 stopka z nakładką
2 korpusy podstawowe
3 śruby z łbem sześciokątnym M12 (SW 19)
4 śruby mocujące M8 (T40)

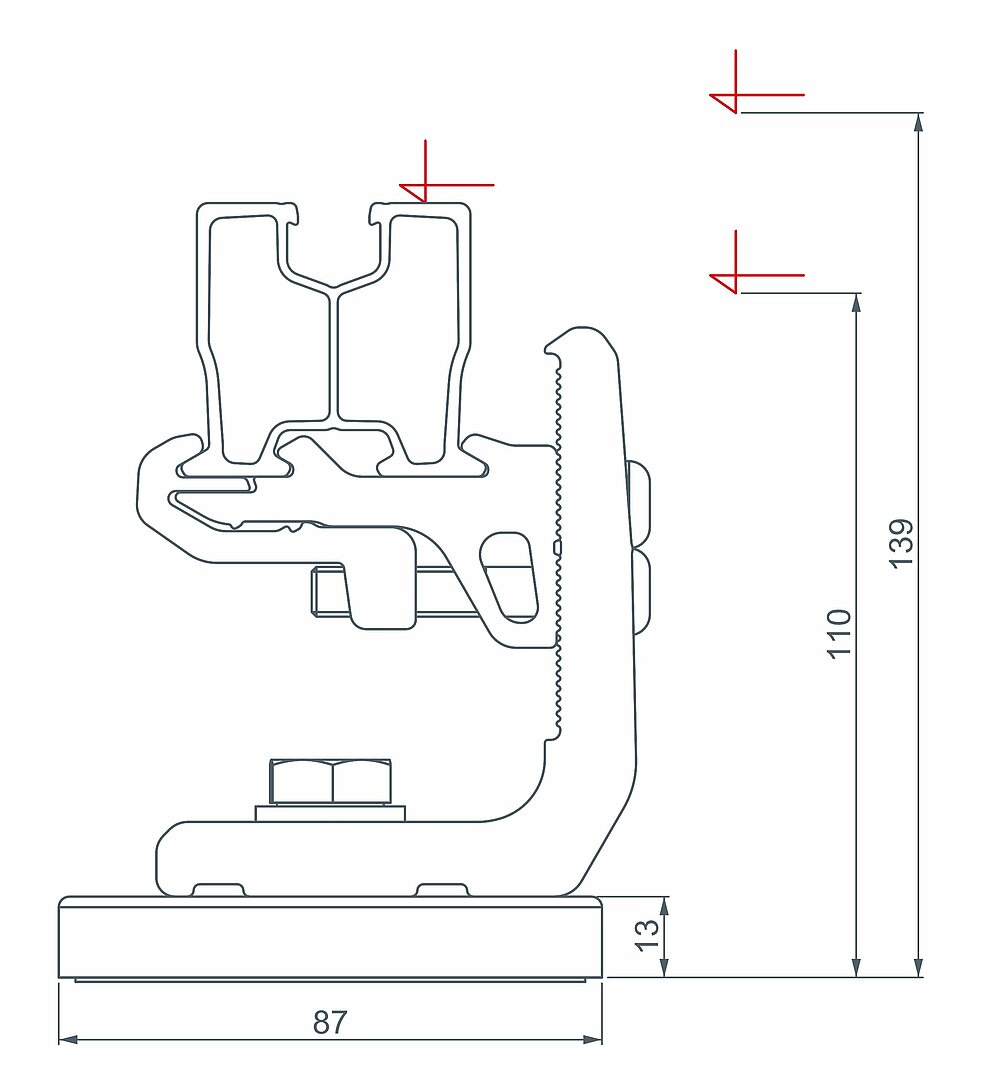

PREVARIO 3.S (mocowanie na krokwiach)
zakres regulacji |
29 mm |
|---|---|
element mocujący |
PREVARIO 3.S 120 – dach o konstrukcji jednowarstwowej PREVARIO 3.S 220 – dach o konstrukcji dwuwarstwowej |
kolor |
niepowlekany (korpus podstawowy) |
elementy składowe |
podstawa (EN AW-2007) z uszczelnieniem |

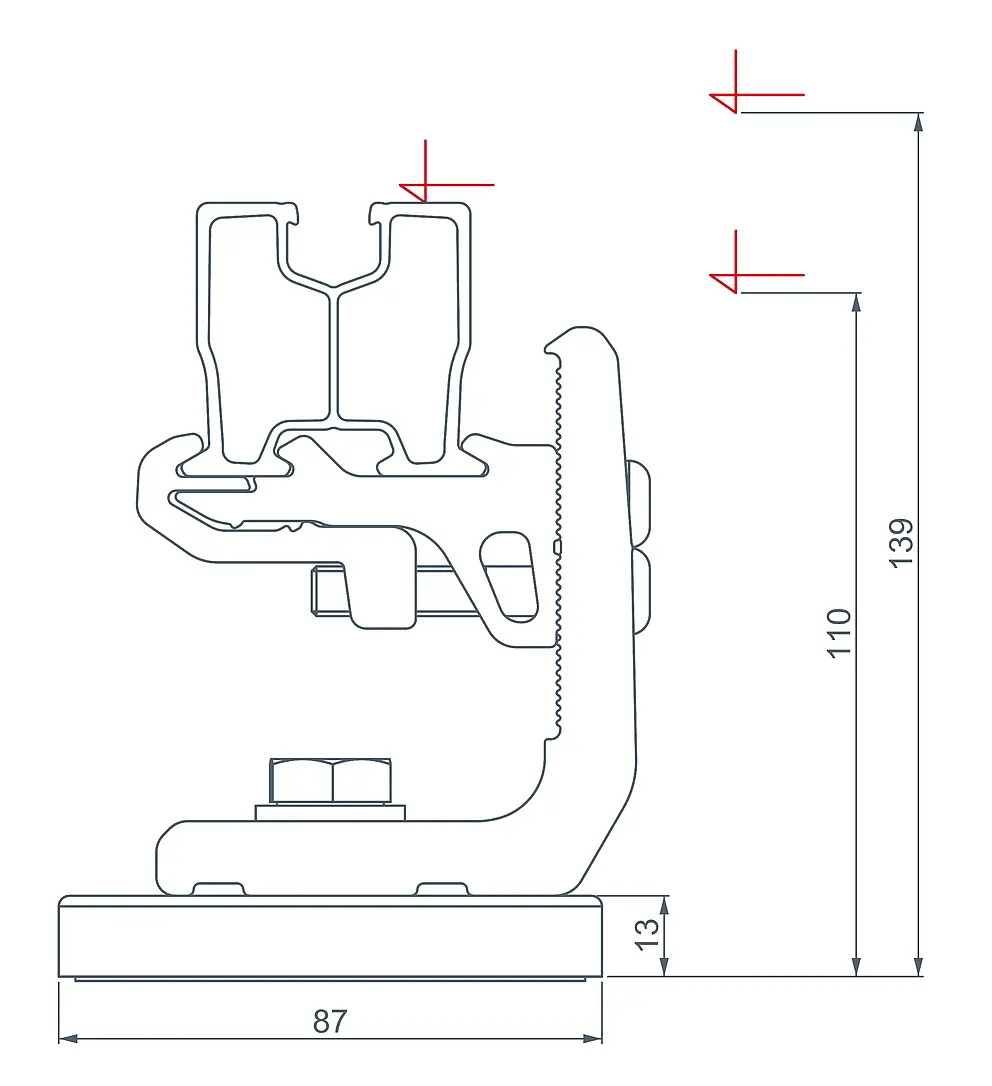

PREVARIO 3.S (mocowanie na deskowaniu)
zakres regulacji |
29 mm |
|---|---|
element mocujący |
6 śrub z łbem stożkowym Ø 6 × 38/25 mm, stal nierdzewna (T25) |
kolor |
niepowlekany (korpus podstawowy) |
elementy składowe |
podstawa (EN AW-2007) z uszczelnieniem |
Wymagania dla konstrukcji nośnej:
Kontrłata może służyć jako konstrukcja nośna, jeśli przestrzegane będą powyższe punkty, a siły wspornika solarnego będą mogły być przenoszone przez niego na konstrukcję nośną. Wymiary konstrukcji dachu muszą być dostosowane do obciążeń, jakie będzie musiała ona wytrzymać zgodnie z obowiązującymi normami.
Wymagania dla konstrukcji nośnej:
(deska deskowania musi opierać się na co najmniej trzech krokwiach, min. 2 punkty mocowania na każde oparcie na krokwi)
Wymiary konstrukcji dachu muszą być dostosowane do obciążeń, jakie będzie musiała ona wytrzymać zgodnie z obowiązującymi normami.

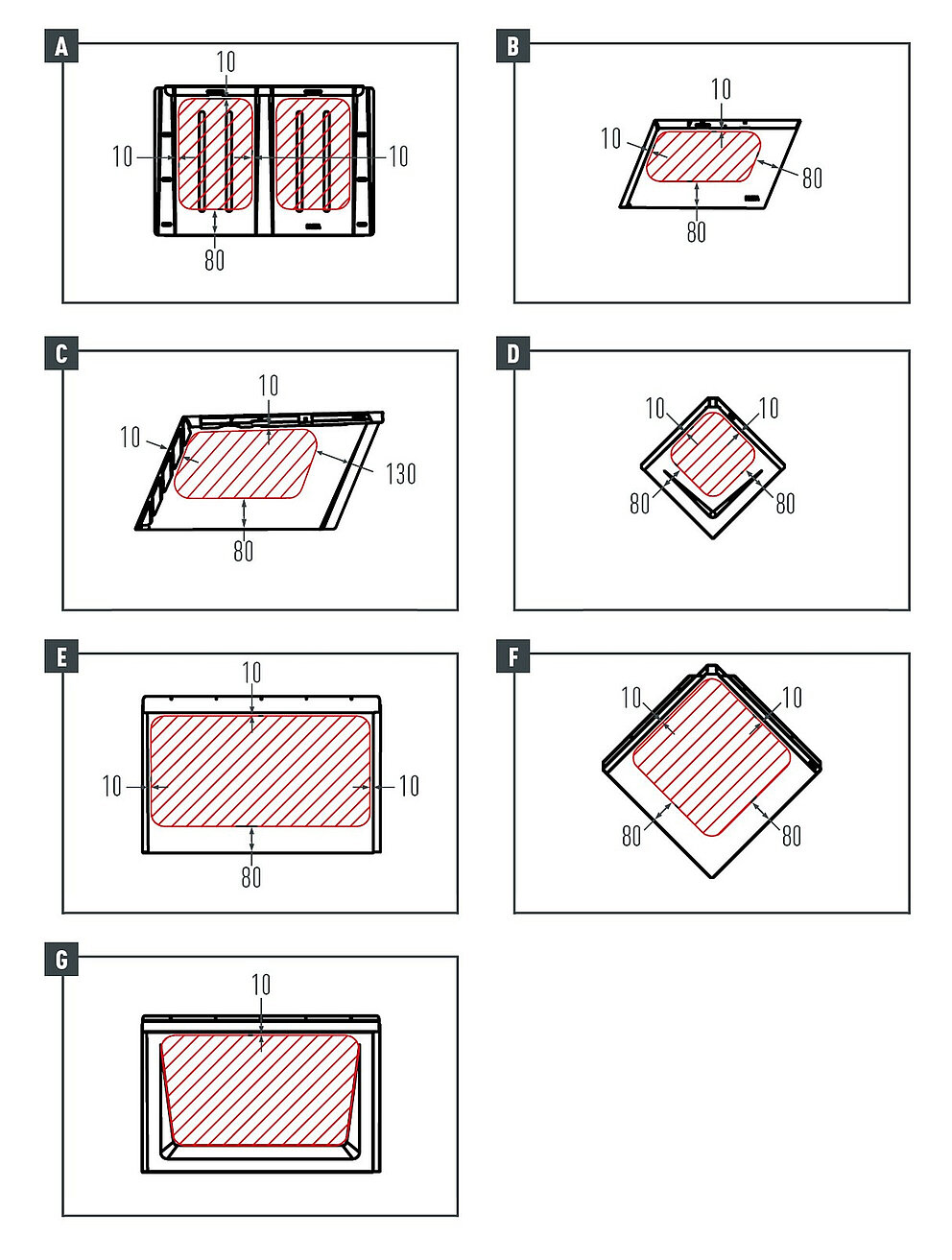

Zaznaczyć środek krokwi. Podstawa musi być umieszczona w odległości co najmniej 10 mm od rąbka górnego i co najmniej 80 mm od rąbka dolnego (zob. powyższe rysunki).

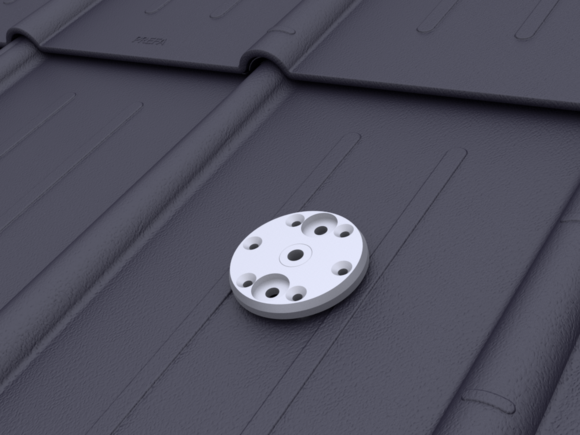

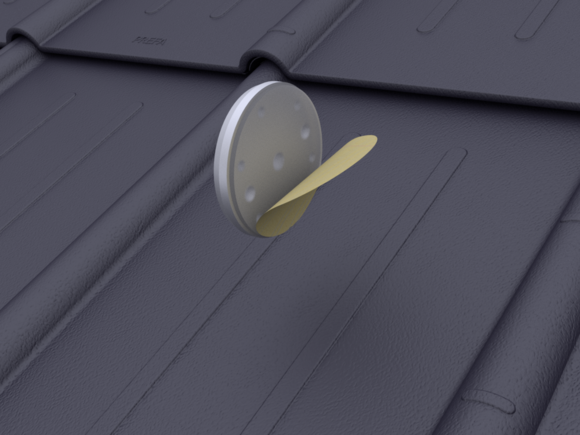

W przypadku mocowania do krokwi otwory (⌀ 8,5 mm) należy nawiercić wzdłuż osi krokwi (śruby mocujące muszą być ustawione w osi krokwi). Odkleić folię ochronną na spodniej stronie stopki. Stopkę ustawić w odpowiedniej pozycji i przykleić.
Wskazówka
Nie mocować stopek na rąbkach ani grzbietach fal elementów dachowych PREFA. Jeśli położenie krokwi nie pokrywa się z obszarem montażu, należy zastosować blachę podkładową.

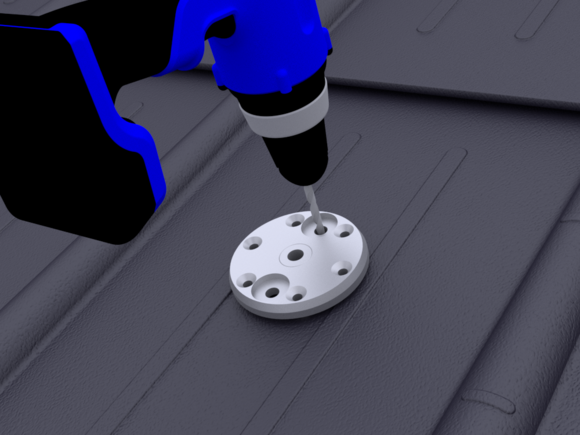

Nawierć w konstrukcji nośnej otwory pod wkręty (⌀ 5,0 mm).
Głębokość otworu: ok. 50 mm

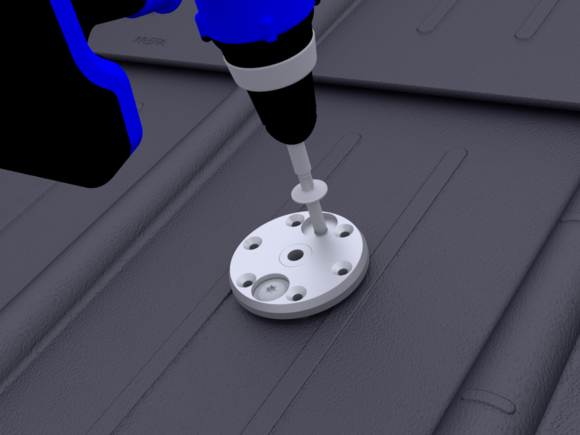

Za pomocą 2 śrub mocujących o wymiarach ⌀ 8×220 mm (dach w systemie podwójnego pokrycia) lub ⌀ 8×120 mm (dach w systemie pojedynczego pokrycia) przykręcić podstawę do krokwi, aż uszczelnienie powierzchniowe zostanie dociśnięte do pokrycia dachowego i konstrukcji nośnej. Jeżeli czynność ta została wykonana prawidłowo, uszczelka powinna ulec lekkiemu wybrzuszeniu (bit do wiertarki: Torx 40).

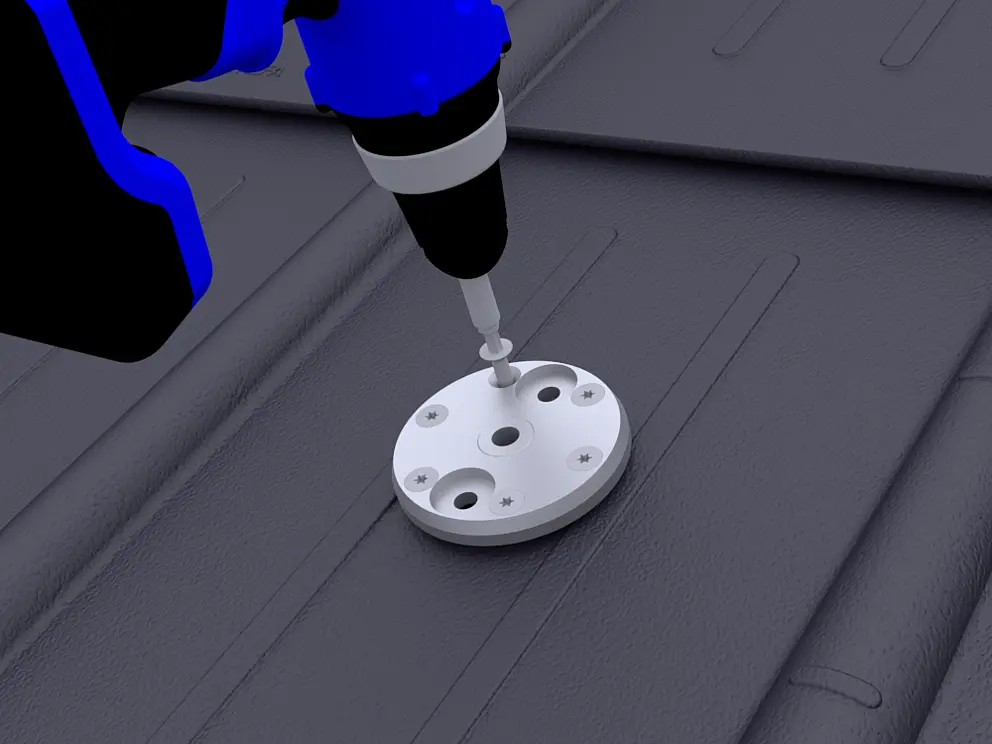

Za pomocą 6 śrub mocujących o wymiarach ⌀ 6,0×40/24 mm przykręcić stopkę do momentu, aż uszczelka powierzchniowa zostanie dociśnięta do pokrycia dachowego i podkonstrukcji. Jeżeli czynność ta została wykonana prawidłowo, uszczelka powinna ulec lekkiemu wybrzuszeniu (bit do wiertarki: Torx 25).
Wskazówka
Na każdą przestrzeń międzykrokwiową na deskowaniu montować maksymalnie jeden PREVARIO 3.S (grubość deskowania: min. 24 mm; drewno klasy C24). Deska do deskowania musi opierać się na co najmniej trzech krokwiach i wymaga mocowania za pomocą gwoździ grzebieniowych lub śrub. Wymiary konstrukcji dachu muszą być dostosowane do obciążeń, jakie będzie musiała ona wytrzymać zgodnie z obowiązującymi normami.

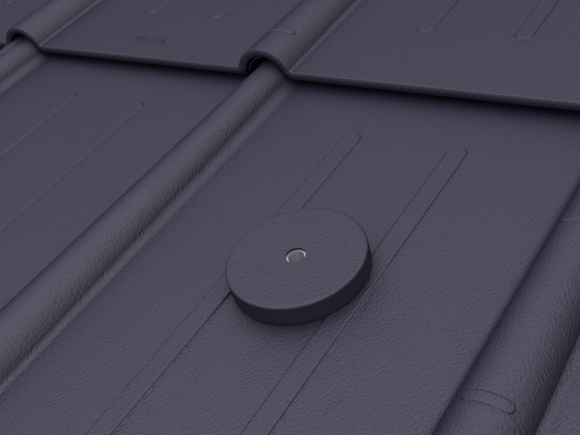

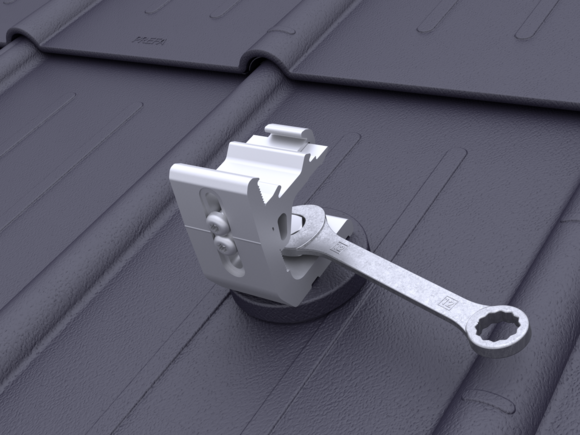

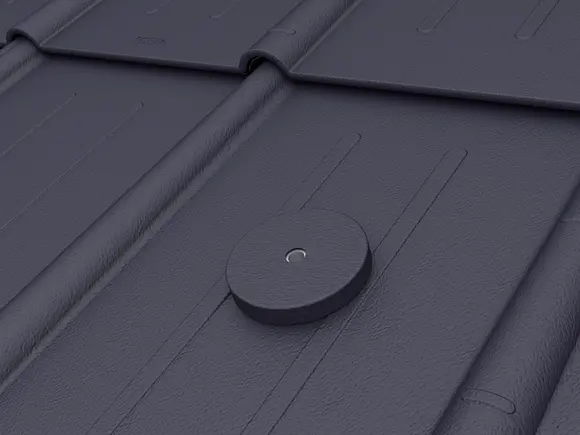

Założyć nakładkę, osadzić korpus podstawowy na stopce, a następnie przymocować śrubą z łbem sześciokątnym (klucz płaski: SW 18). PREVARIO 3.S jest przystosowany do montażu na małoformatowych pokryciach dachowych firmy PREFA.

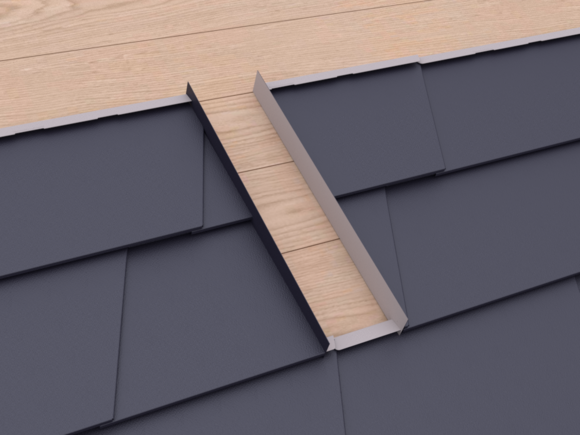

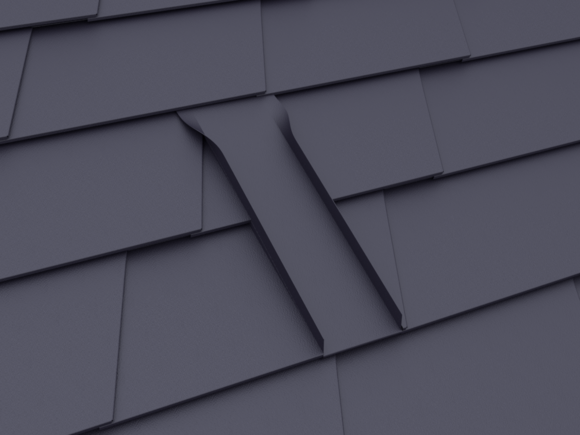

Jeżeli pokrycie dachowe wykonane jest z małoformatowych produktów PREFA, wówczas w celu zamontowania PREVARIO 3.S może być konieczne użycie blachy podkładowej, np. gdy nad krokwią, w której ma zostać zamontowany wspornik, znajduje się rąbek.
