Poniższa instrukcja została uproszczona na przykładzie PREVARIO 3.S, jednak ma zastosowanie do wszystkich wsporników solarnych PREFA.

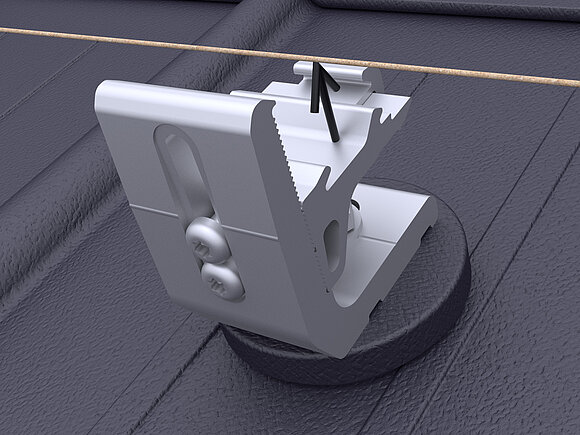

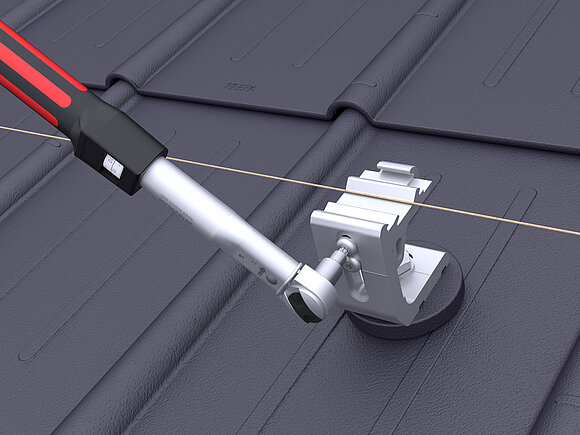

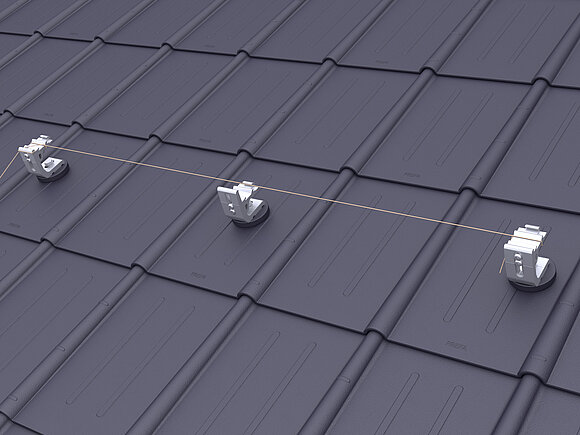

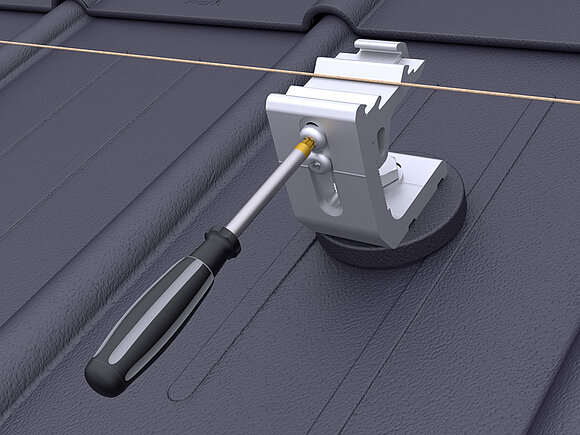

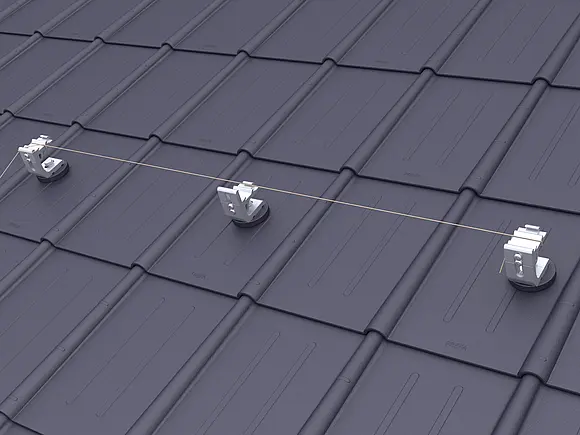

Ustawić uchwyty szynowych skrajnych PREVARIO 3.S na średnią wysokość. Napiąć sznur montażowy i ustawić pozostałe uchwyty szynowe równolegle do połaci dachu oraz na odpowiedniej wysokości. Dokręcić górną śrubę już wyregulowanych uchwytów szynowych momentem 20 Nm.

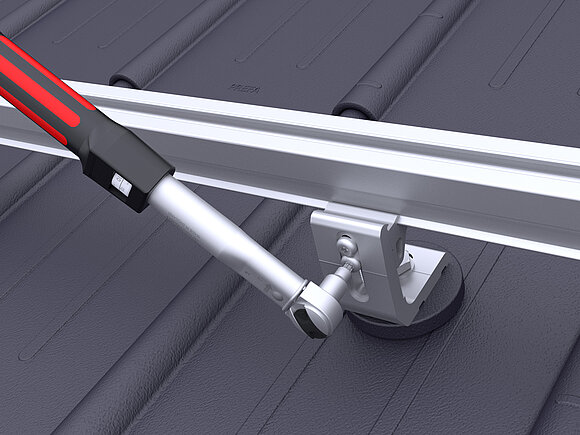

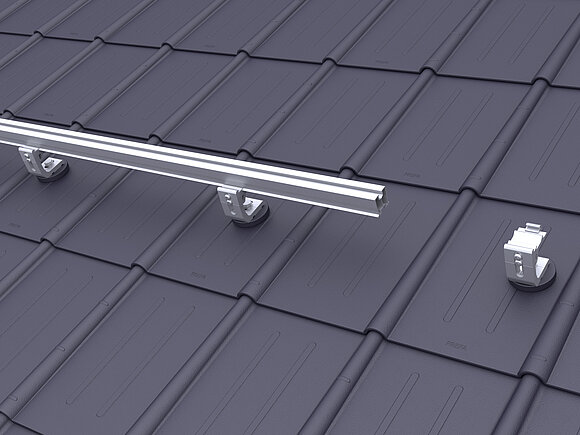

Włożyć szynę i dokręcić dolną śrubę momentem 20 Nm.

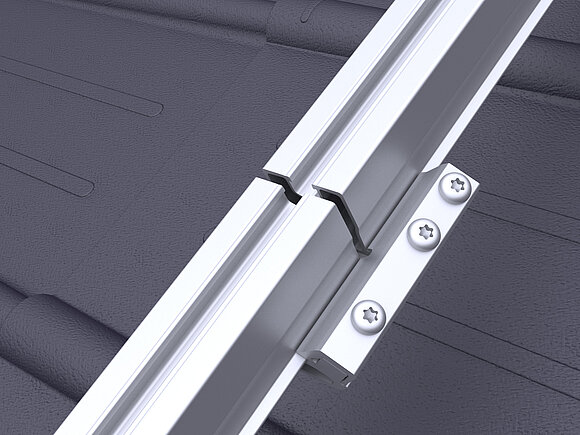

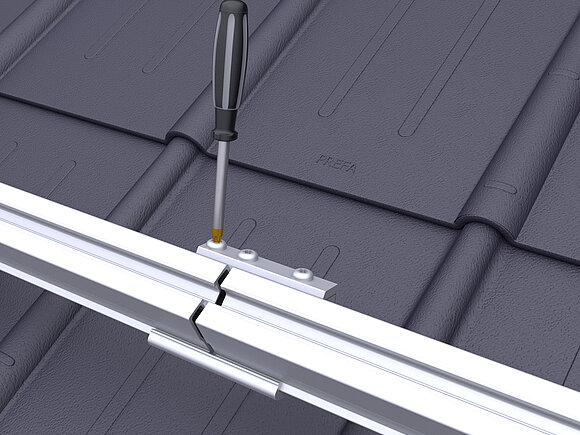

Łącznik szyny montażowej należy zamontować tak, aby śruby mocujące znajdowały się po stronie kalenicy szyny. Należy zachować odległość między dwiema szynami wskazaną na grawerunku, aby umożliwić rozszerzanie się poszczególnych szyn pod wpływem temperatury.

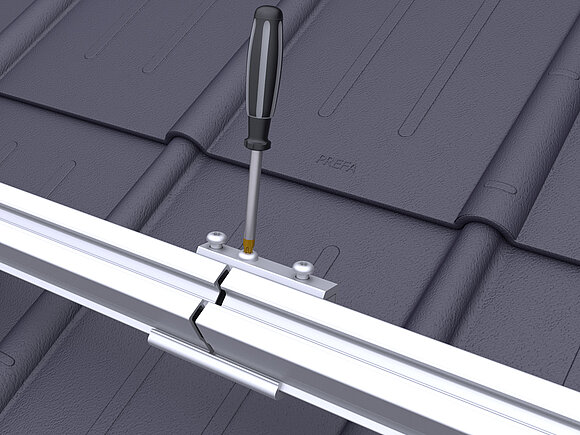

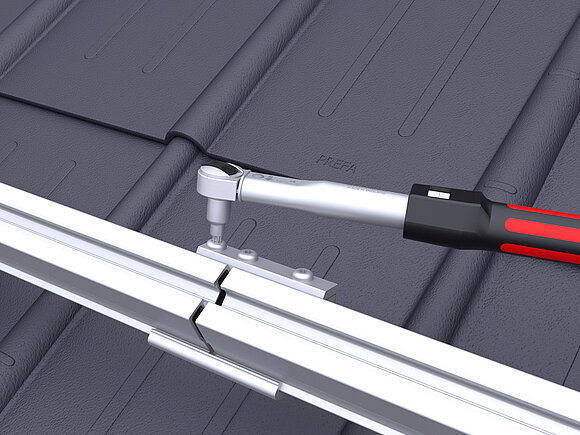

W celu zamocowania najpierw dokręcić śrubę środkową, a następnie śruby zewnętrzne momentem 20 Nm.
Przed montażem modułów należy się upewnić, że zamontowano śrubę zabezpieczającą moduł.

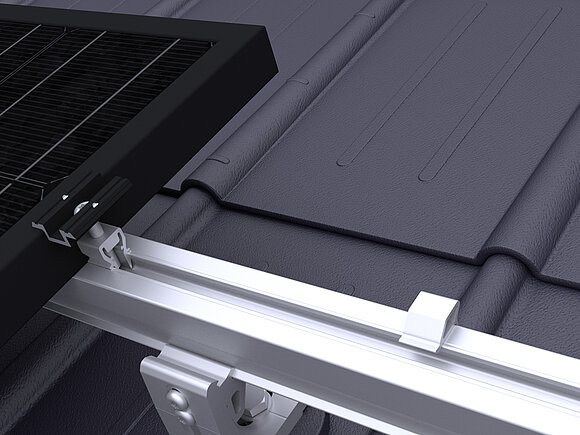

W najniższym rzędzie modułów na polu generatora zaciska się po dwie śruby zabezpieczające moduł na górnej (po stronie kalenicy) szynie modułowej każdego modułu.

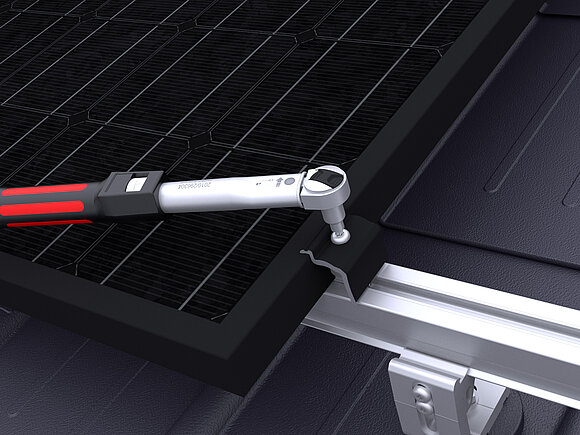

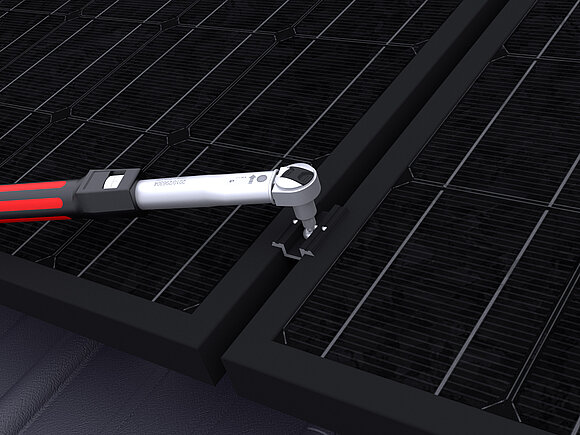

Następnie rozmieszcza się moduły i dokręca zaciski modułowe wewnętrzne oraz skrajne momentem 15 Nm.
Zaciski środkowe z wbudowanymi pinami zapewniają wyrównanie potencjałów między modułami. Należy skonsultować z producentem modułów, czy ten sposób wyrównania potencjałów jest dopuszczalny dla danego modułu czy też wymagane jest dodatkowe podłączenie do otworu uziemiającego.
Po uzyskaniu zgody producenta pozostaje już tylko połączyć ze sobą rzędy modułów za pomocą przewodu uziemiającego i zacisku uziemiającego.
