kolor |
niepowlekana |
|---|---|

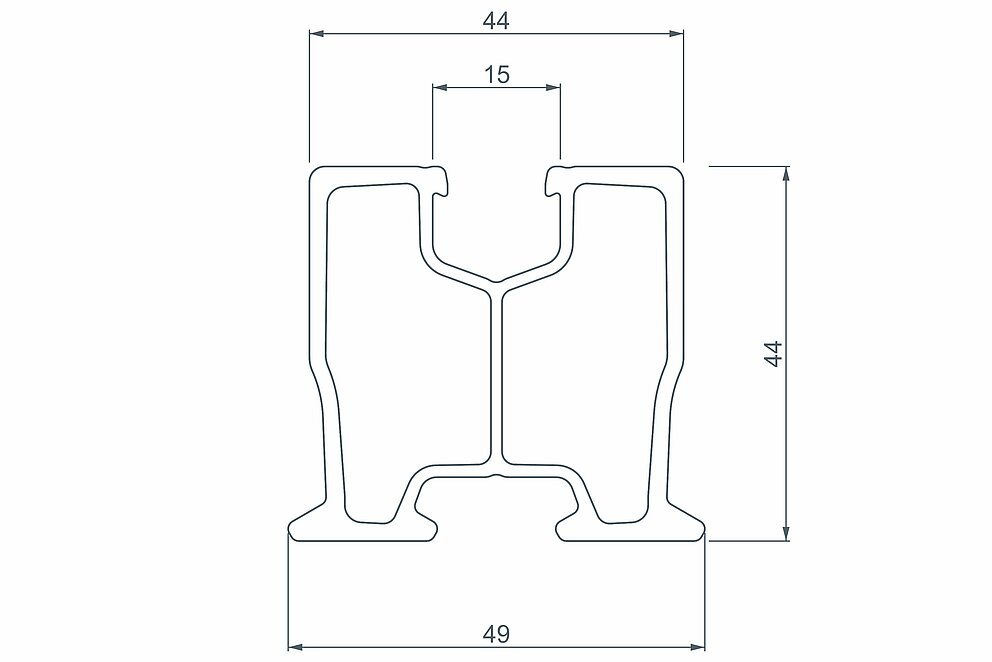

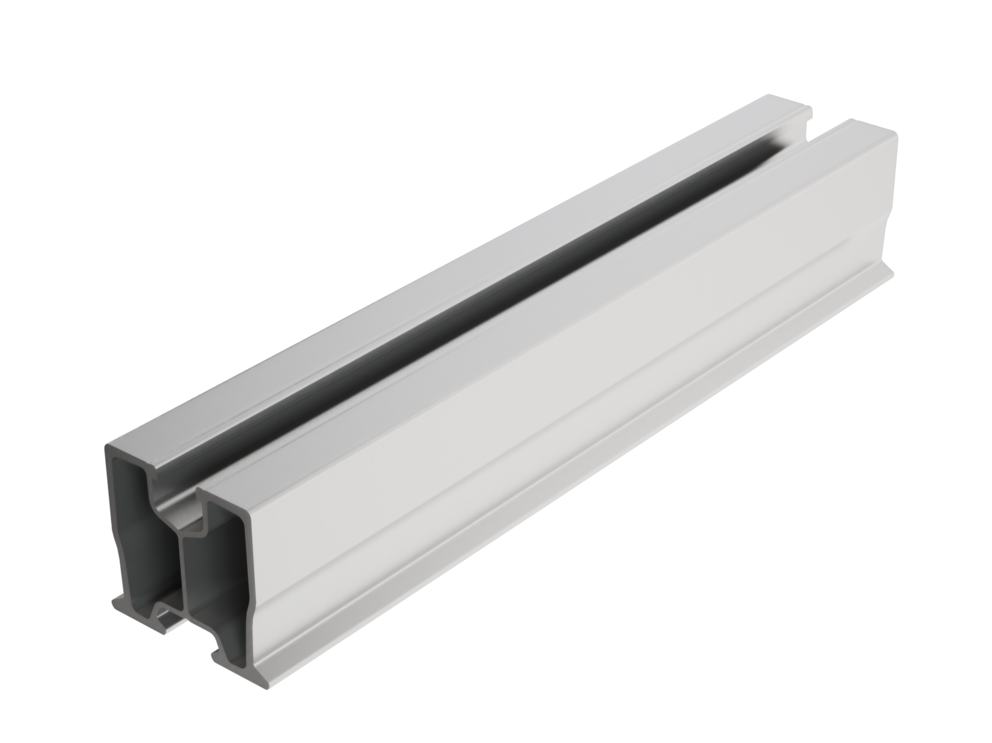

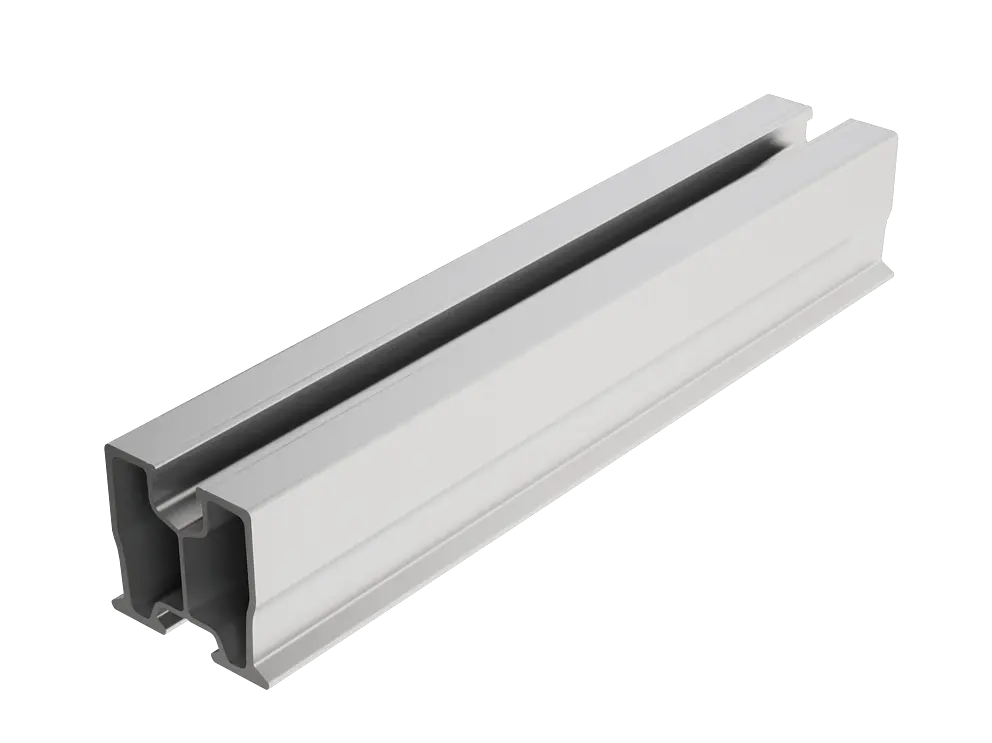

Materiał |
Aluminium (EN AW-6005A) |
długość |
3.600 mm |

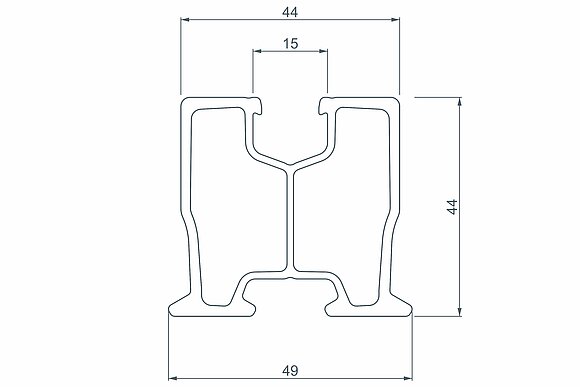

Wymiary (szerokość/wysokość) |
49 mm / 44 mm |
moduły fotowoltaiczne |
dla modułów fotowoltaicznych z ramą (wysokość ramy: 28 – 47 mm) |
ustawienie modułów |
zgodnie z instrukcją producenta |

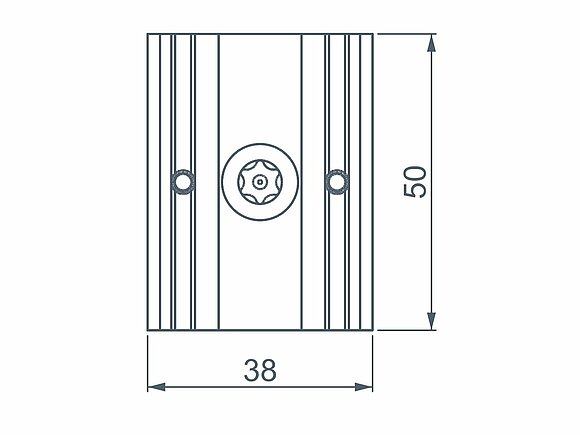

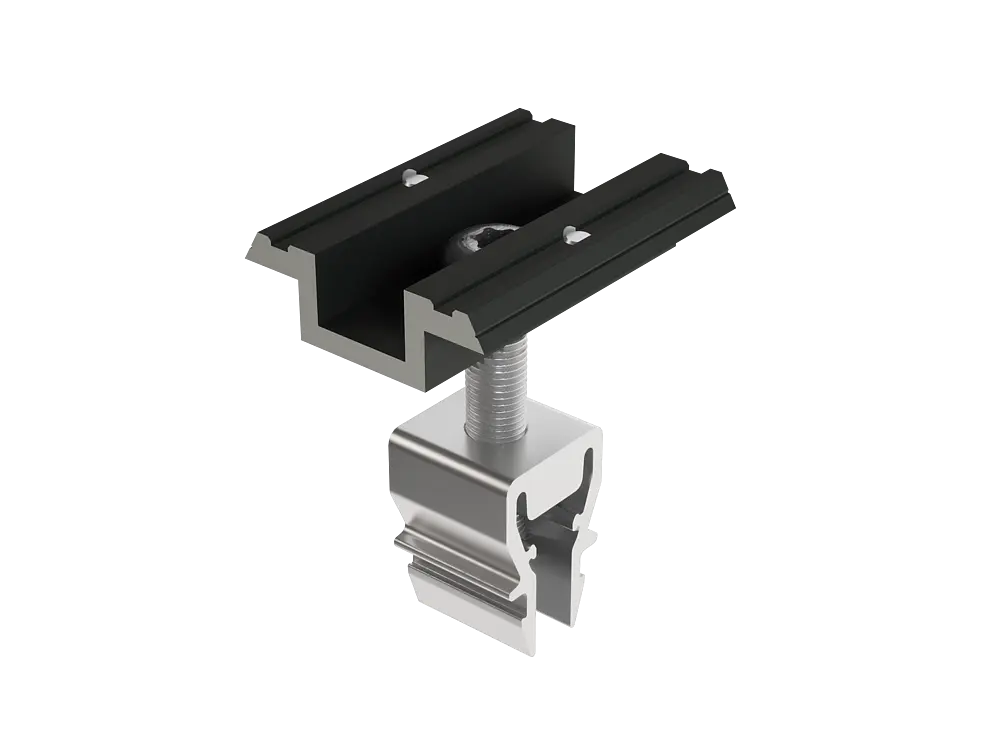

kolor |
niepowlekany lub czarny eloksalowany |
|---|---|

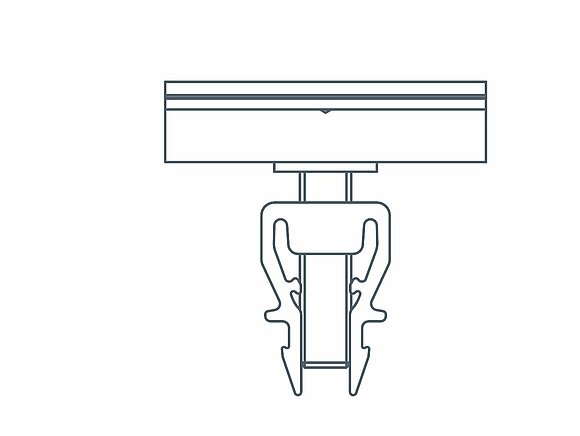

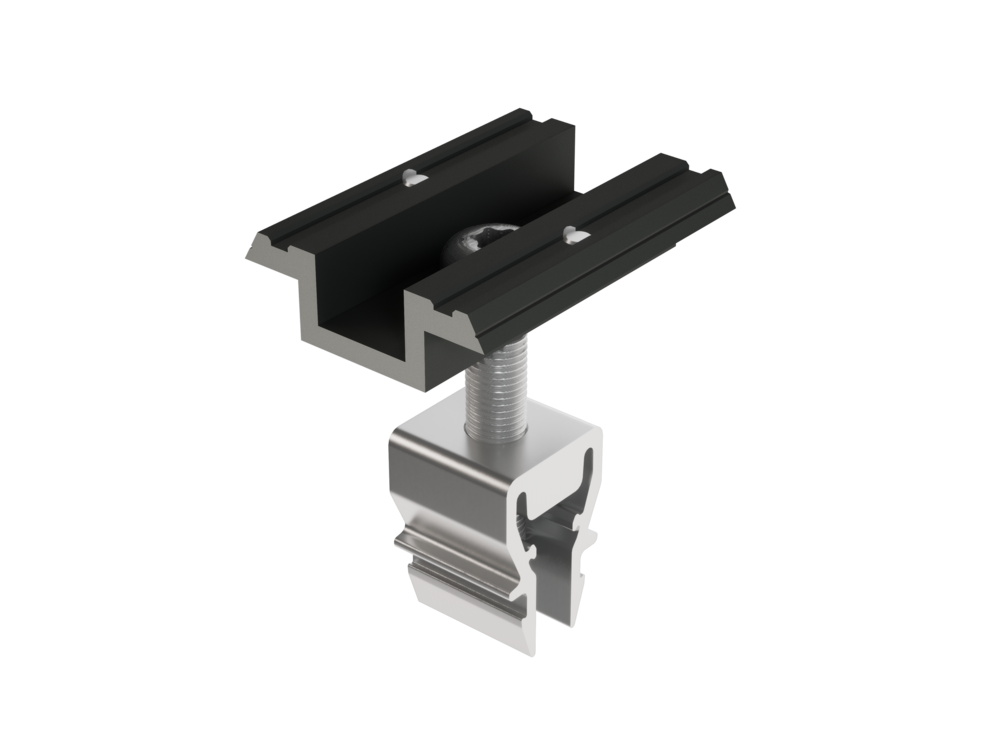

elementy składowe |

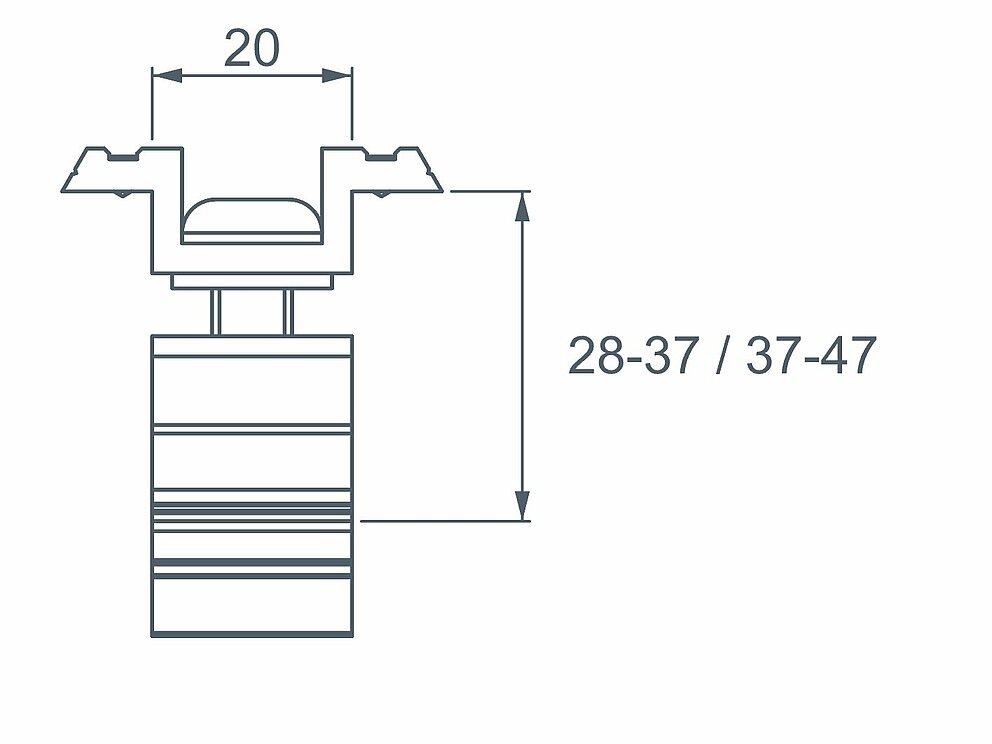

zacisk modułowy wewnętrzny z pinem 28 – 37 mm, aluminium zacisk modułowy wewnętrzny z pinem 37 – 47 mm, aluminium |
Moment dokręcania |
15 Nm |

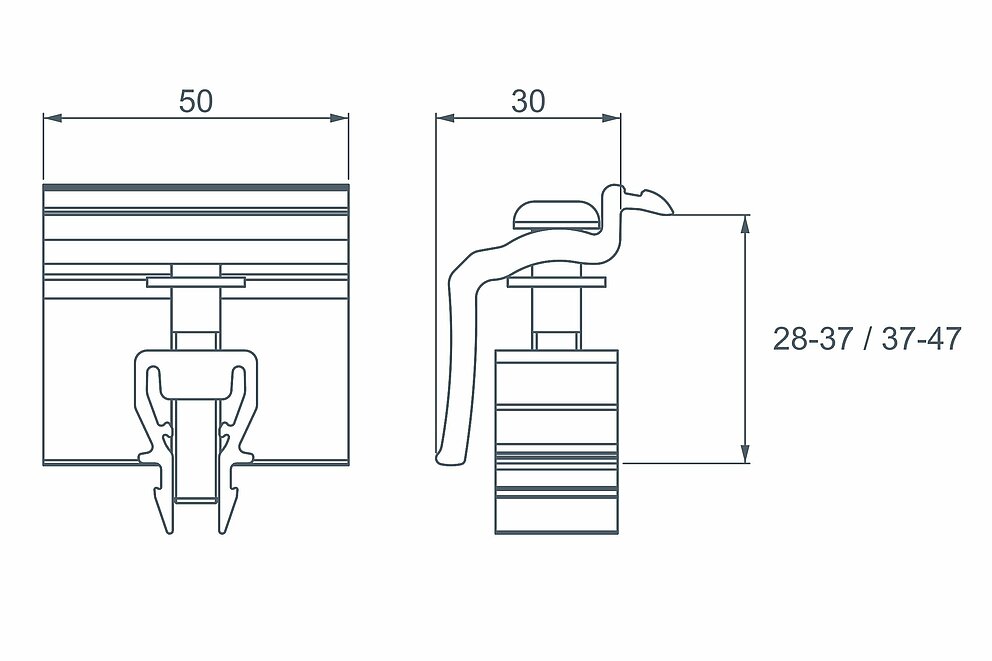

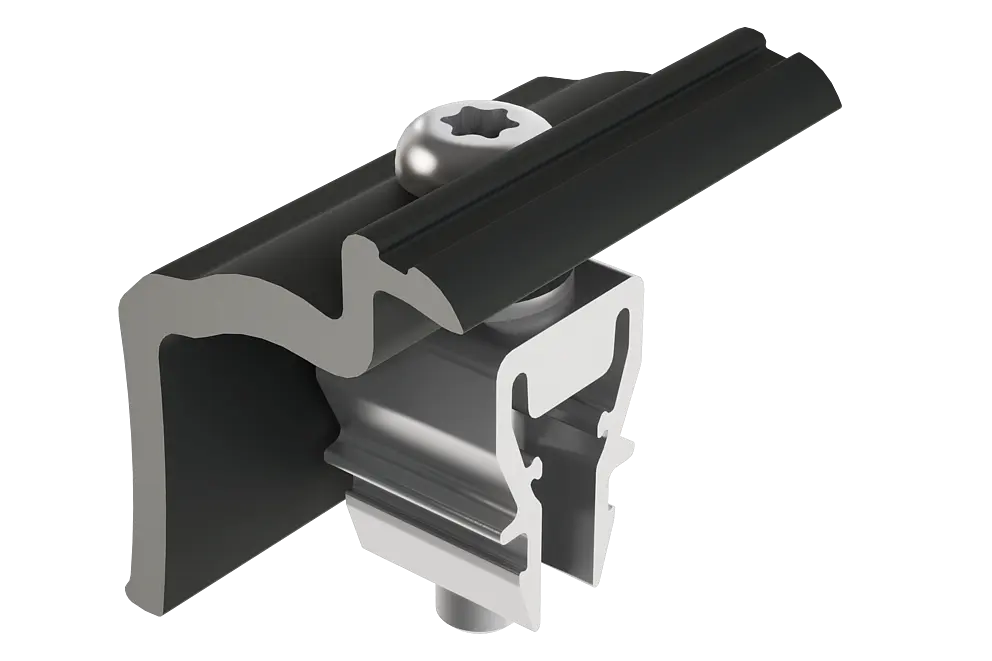

kolor |
niepowlekany lub czarny eloksalowany |
|---|---|

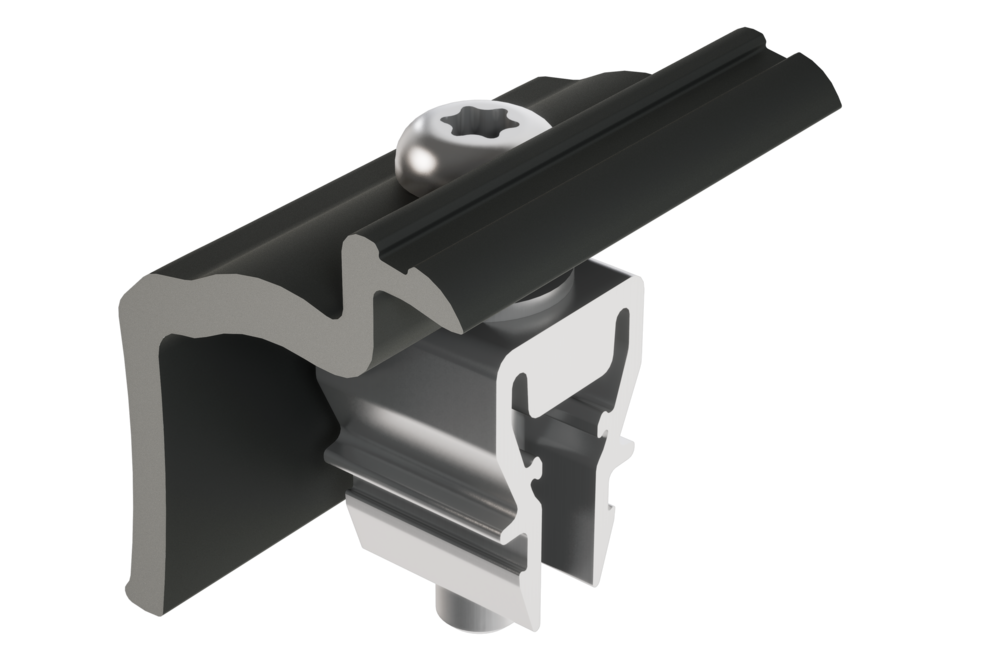

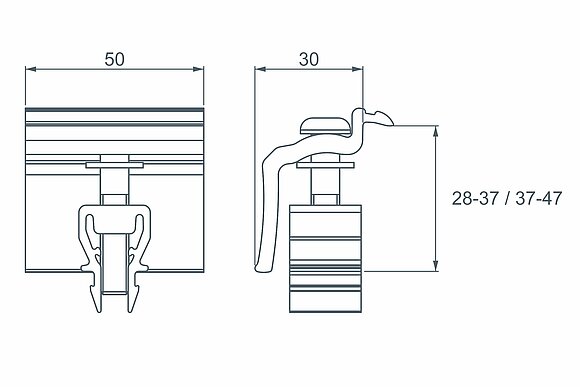

elementy składowe |
zacisk modułowy skrajny 28–37 mm, aluminium zacisk modułowy skrajny 37–47 mm, aluminium |
Moment dokręcania |
15 Nm |

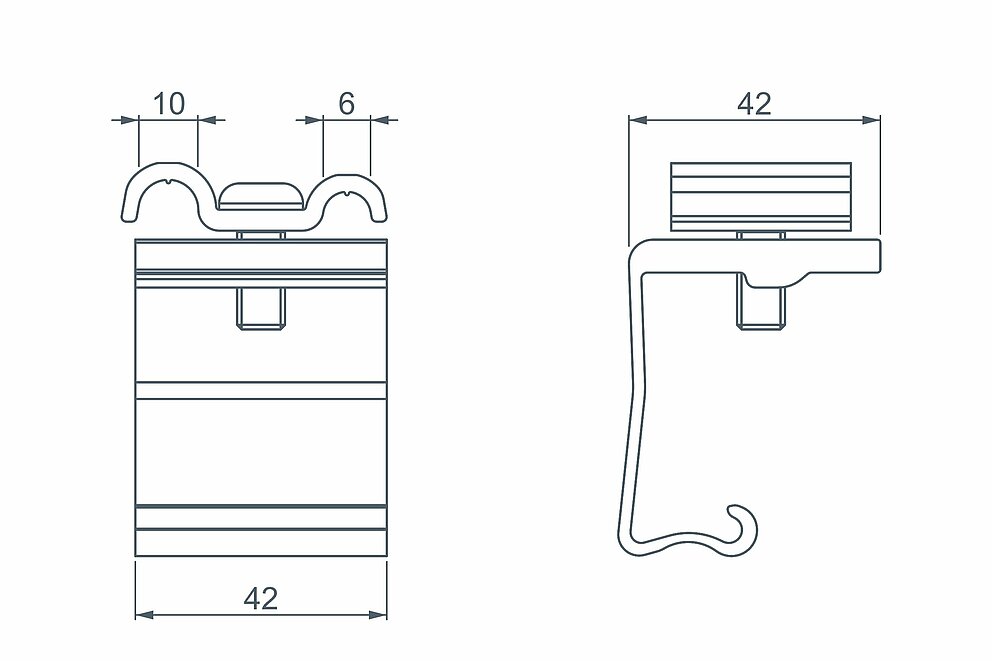

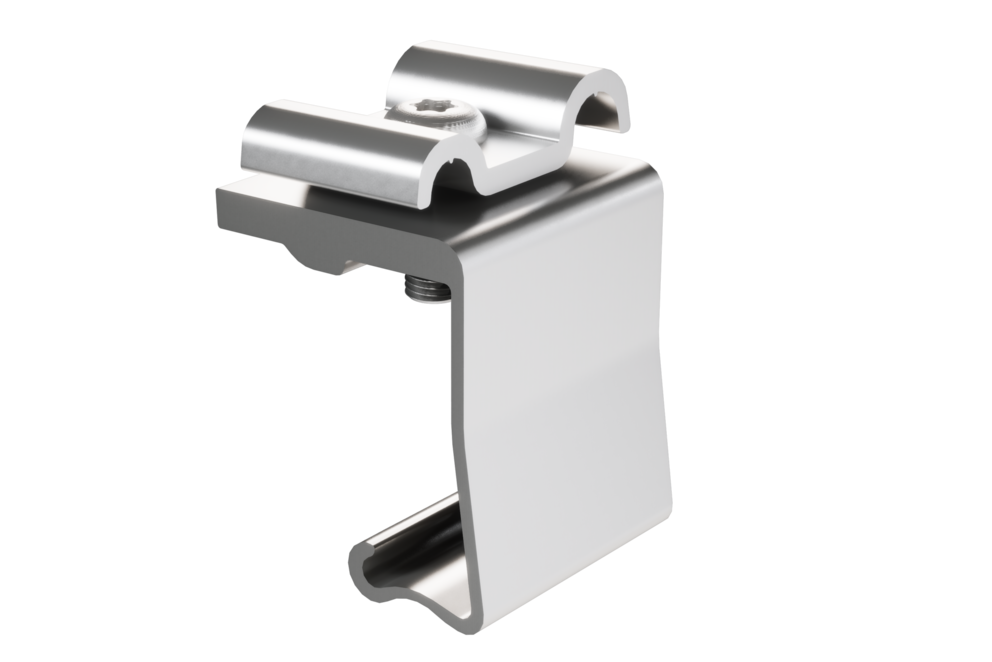

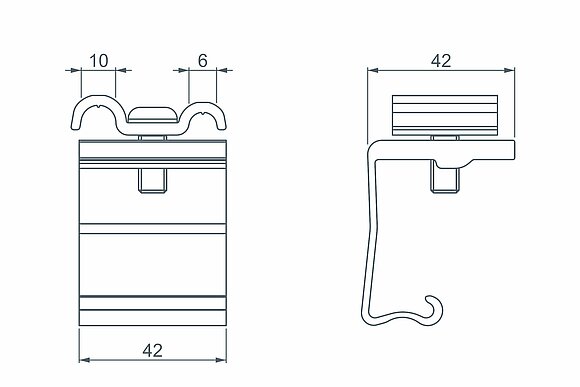

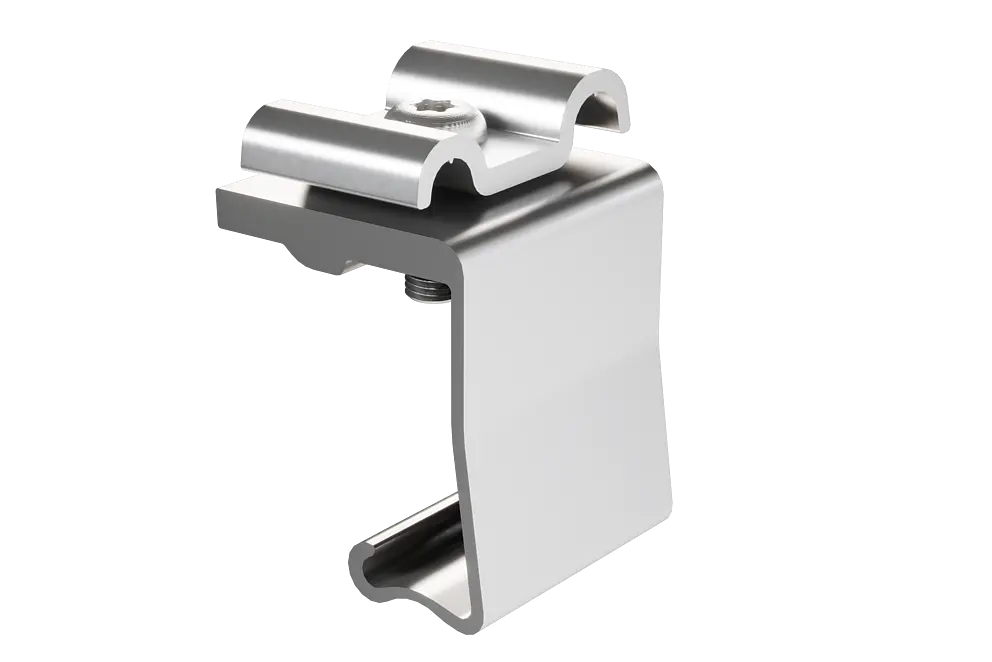

elementy składowe |
zacisk uziemiający Ø 8 i Ø 10 mm |
|---|---|
Moment dokręcania |
15 Nm |

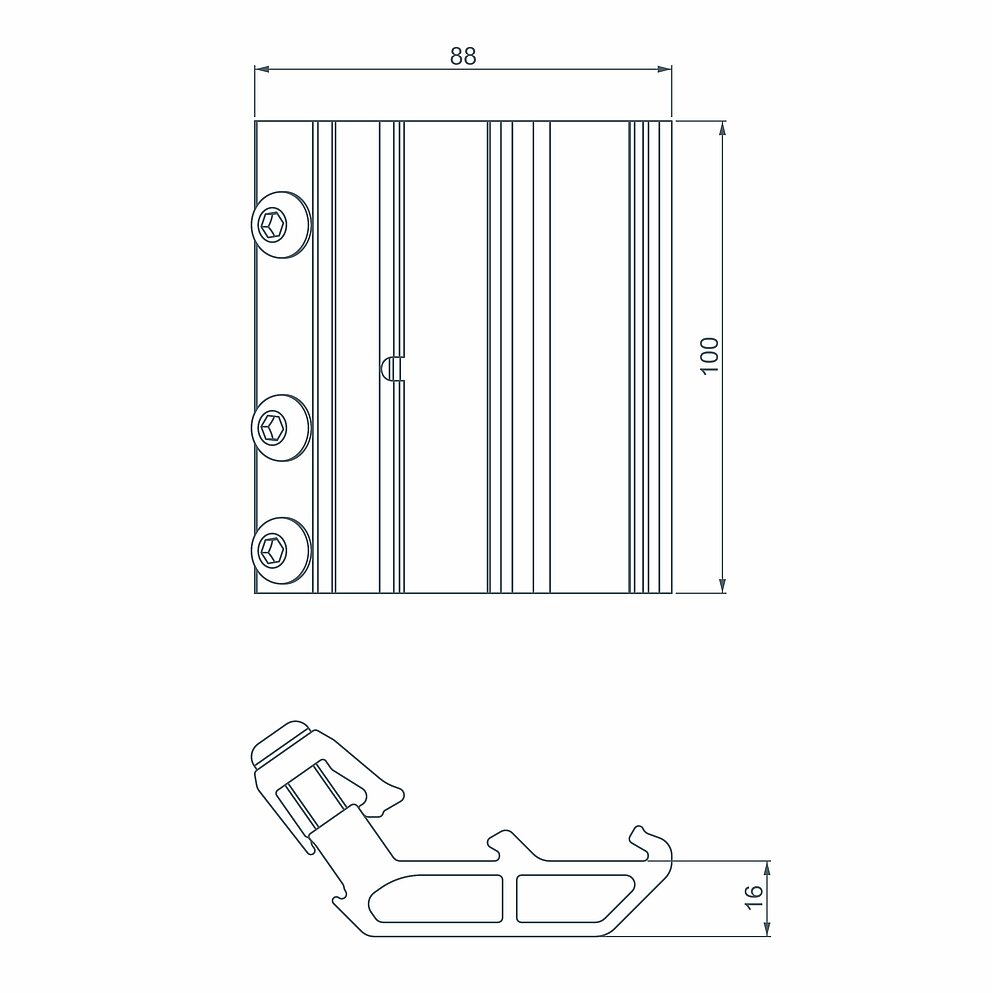

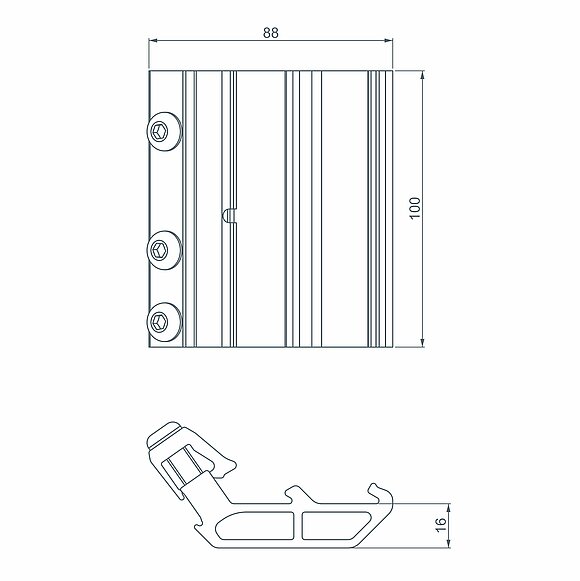

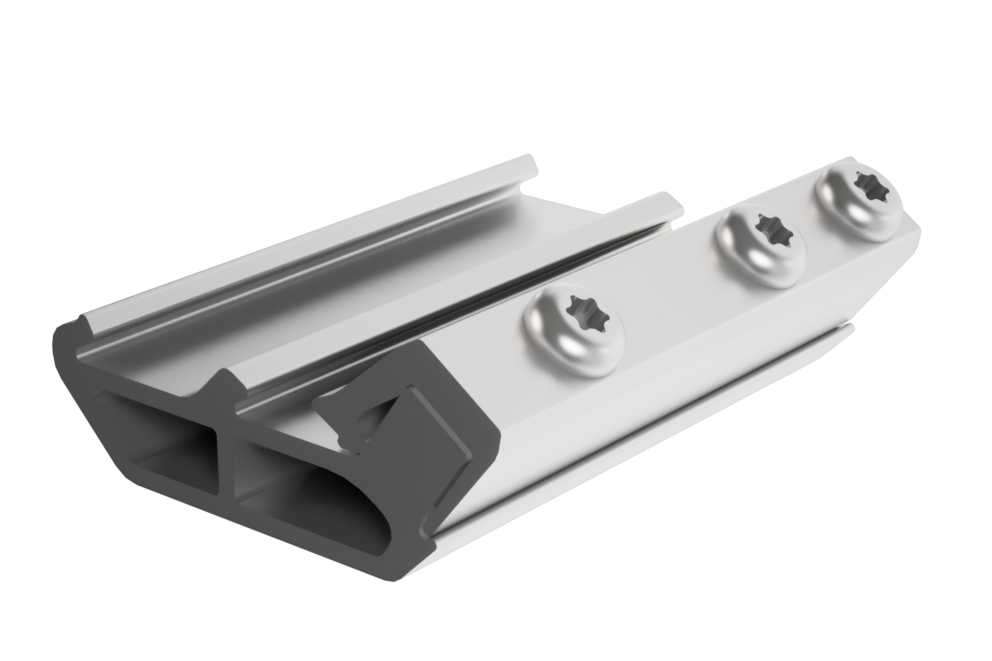

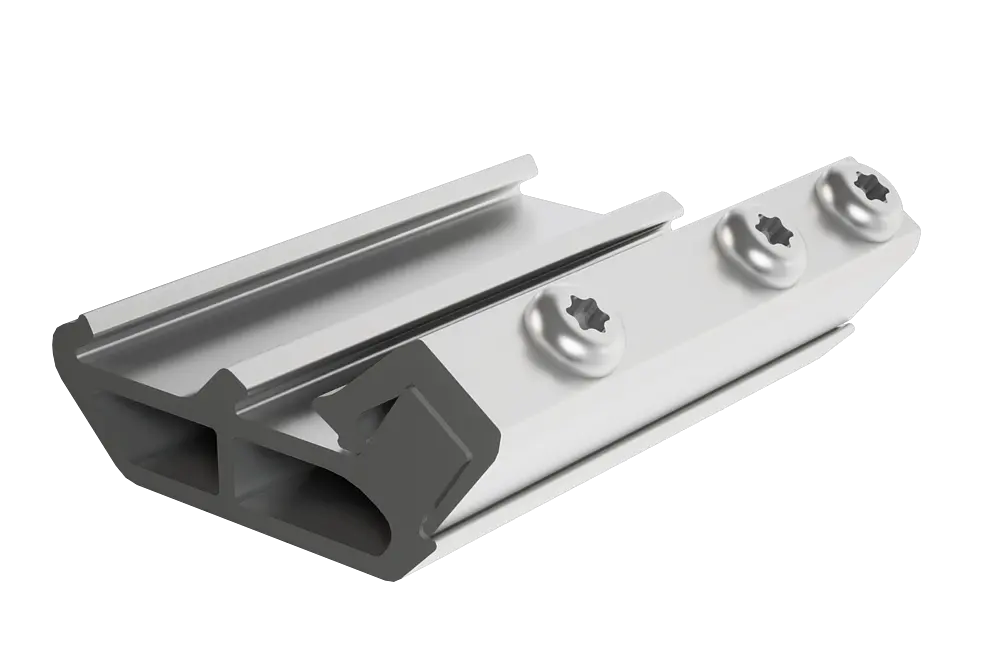

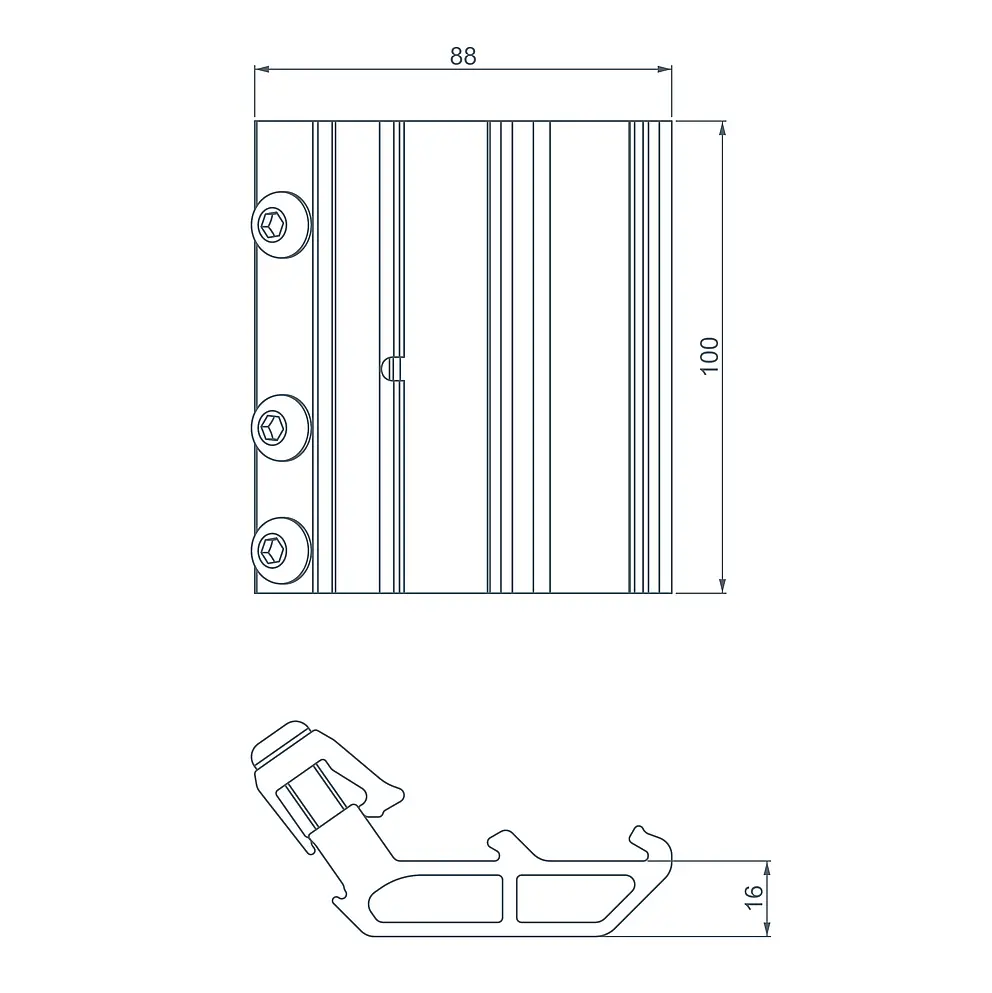

Materiał |
Aluminium (EN AW 6060 T66) |
|---|---|
długość |
100 mm |
elementy składowe |
korpus podstawowy (EN AW 6060T66) |
Moment dokręcania |
20 Nm |

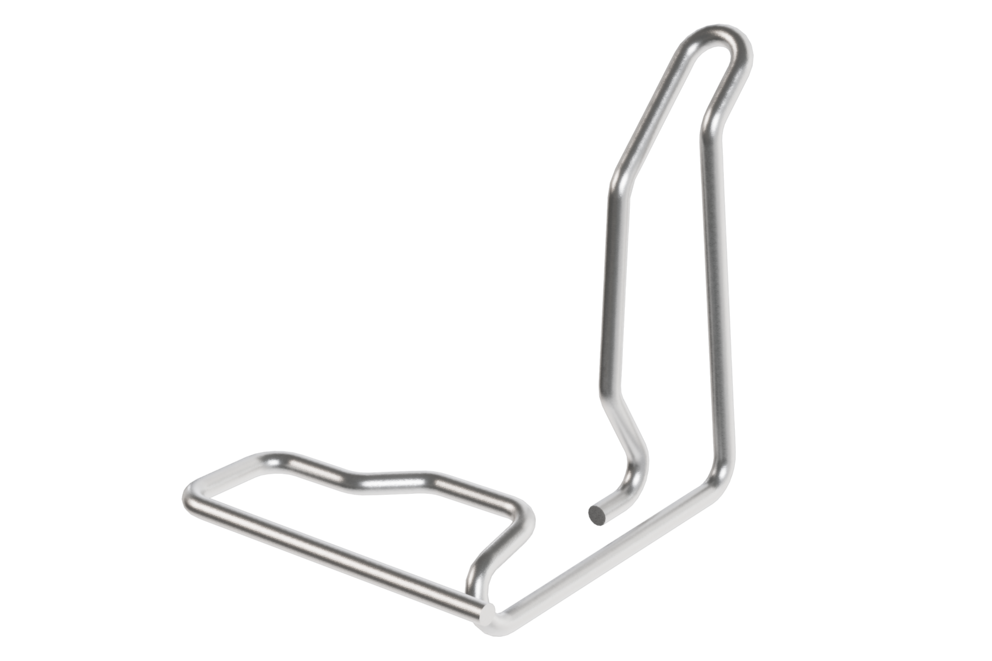

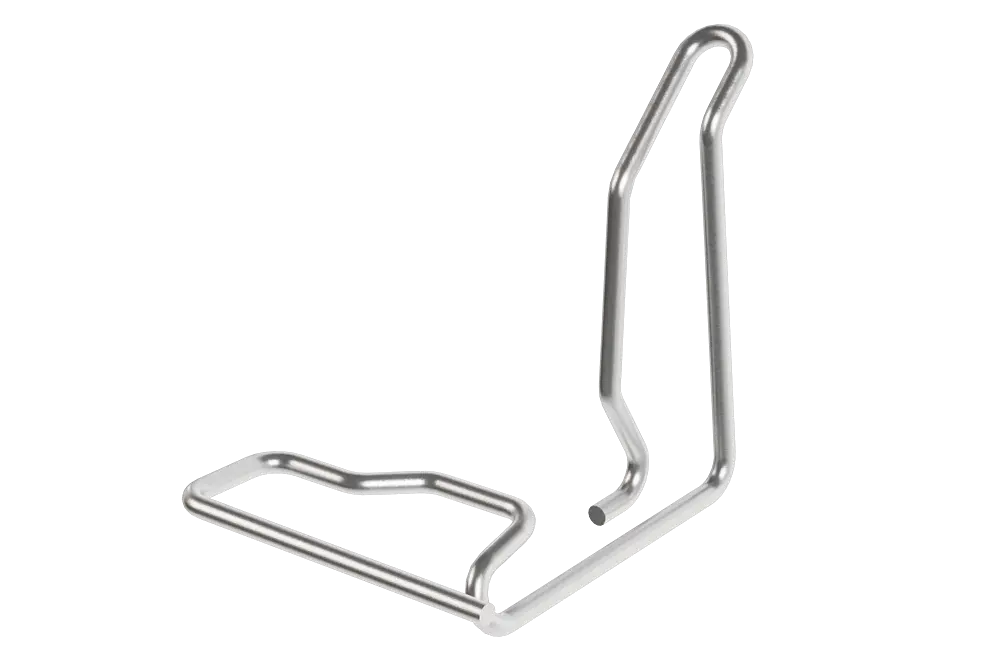

Materiał |
nierdzewny drut sprężynowy Ø 1,8 mm |
|---|

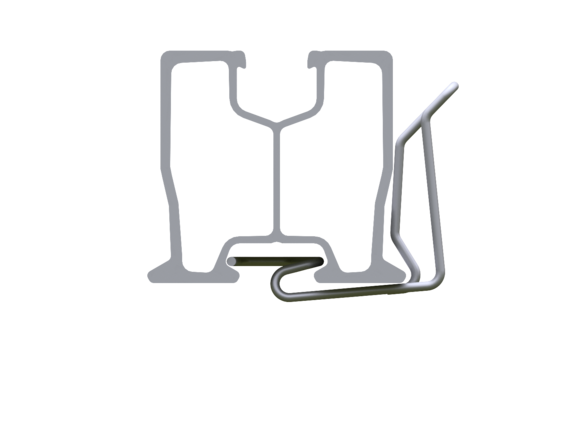

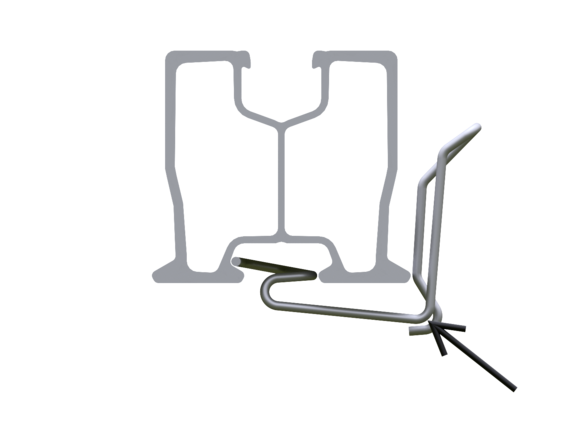

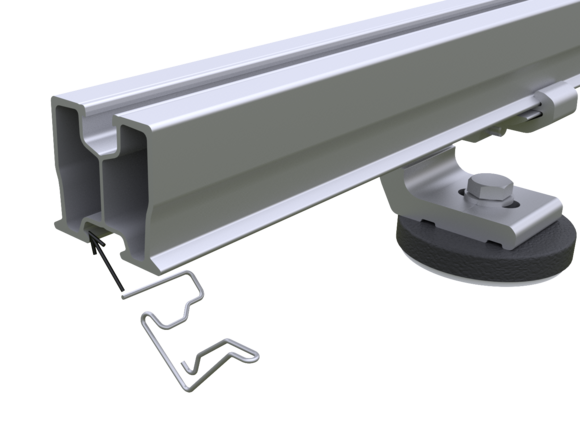

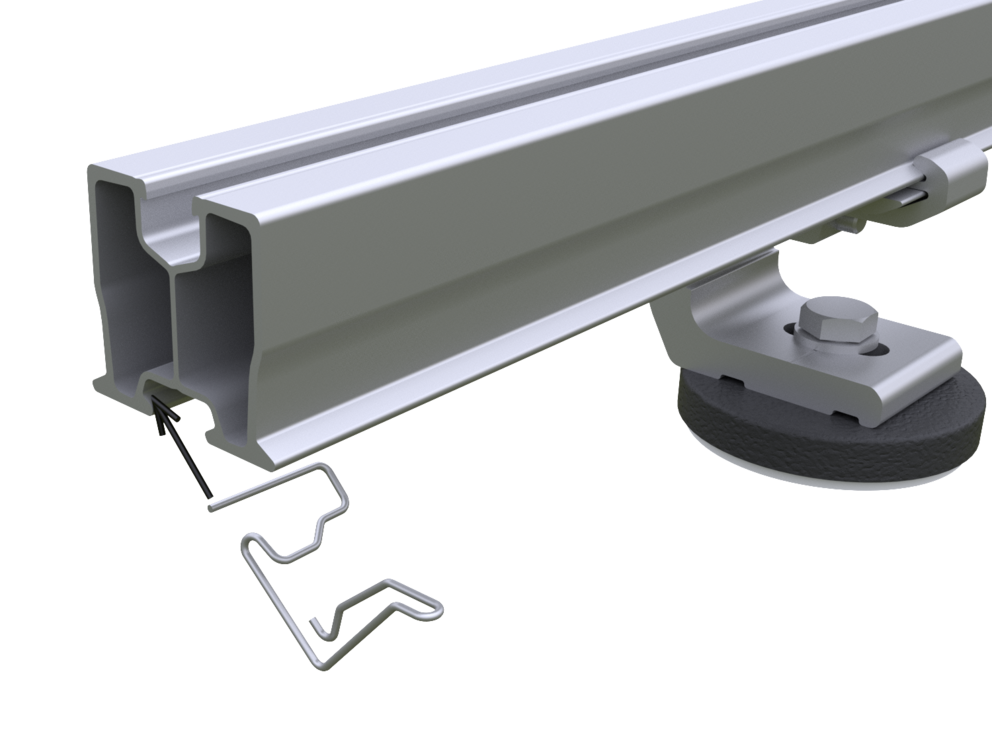

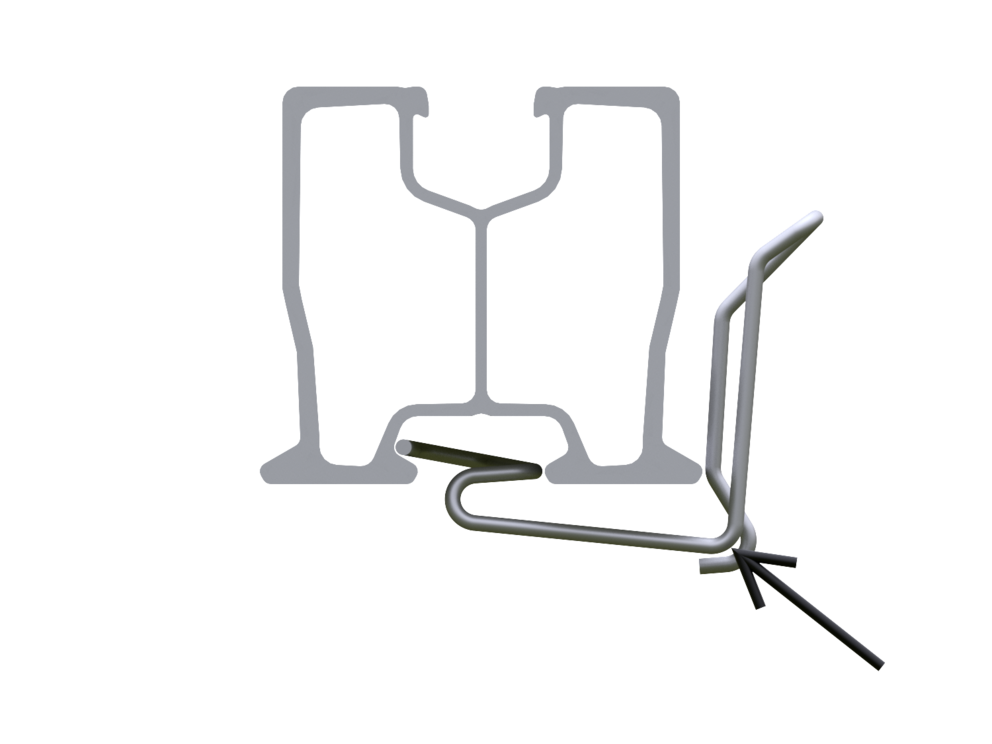

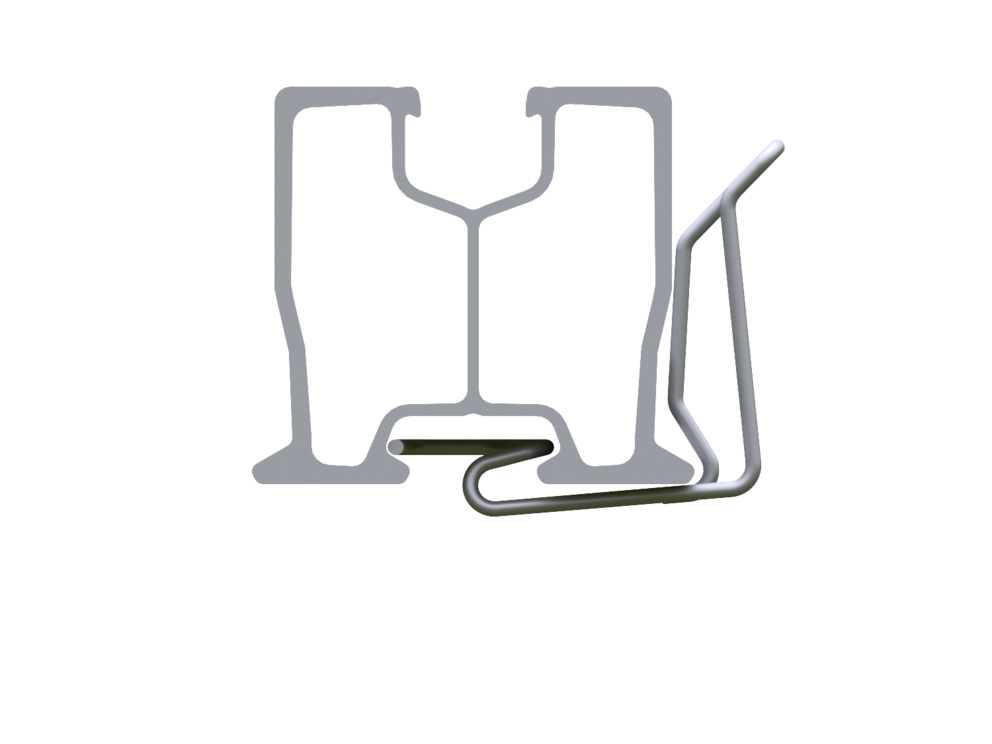

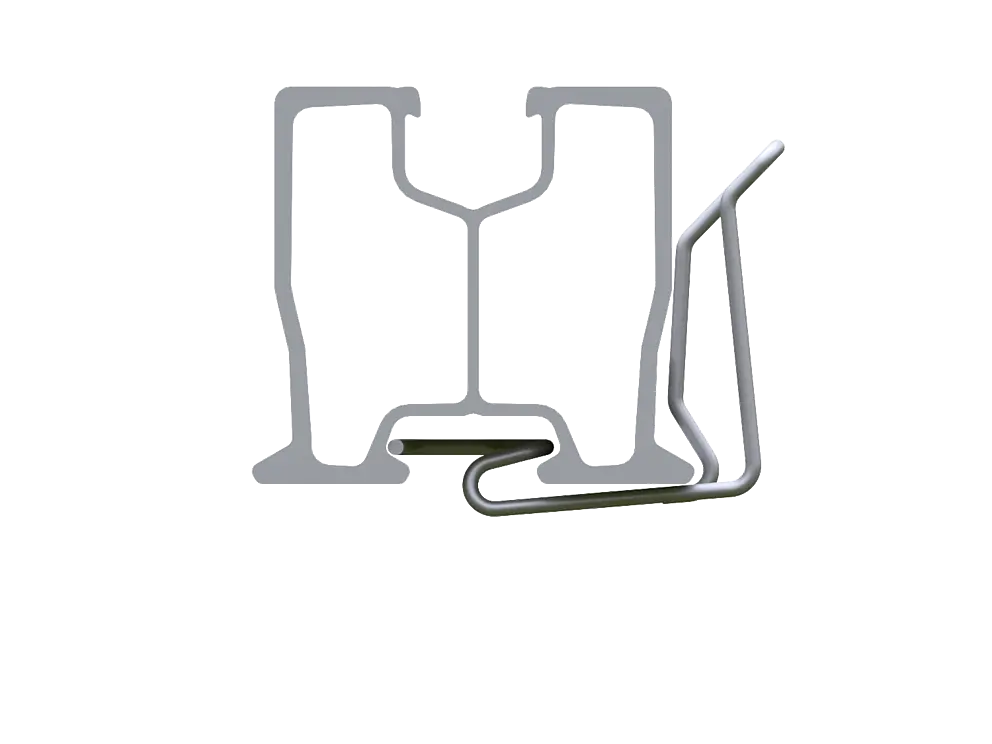

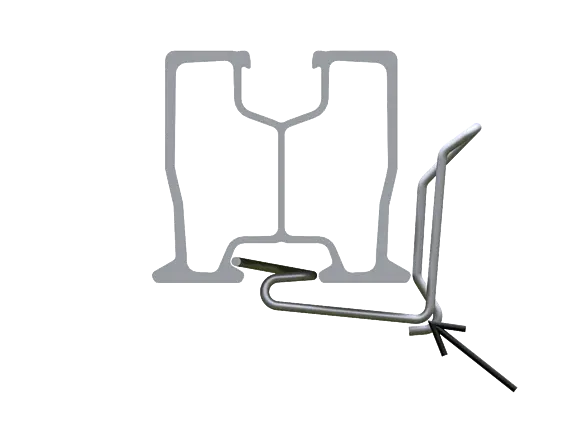

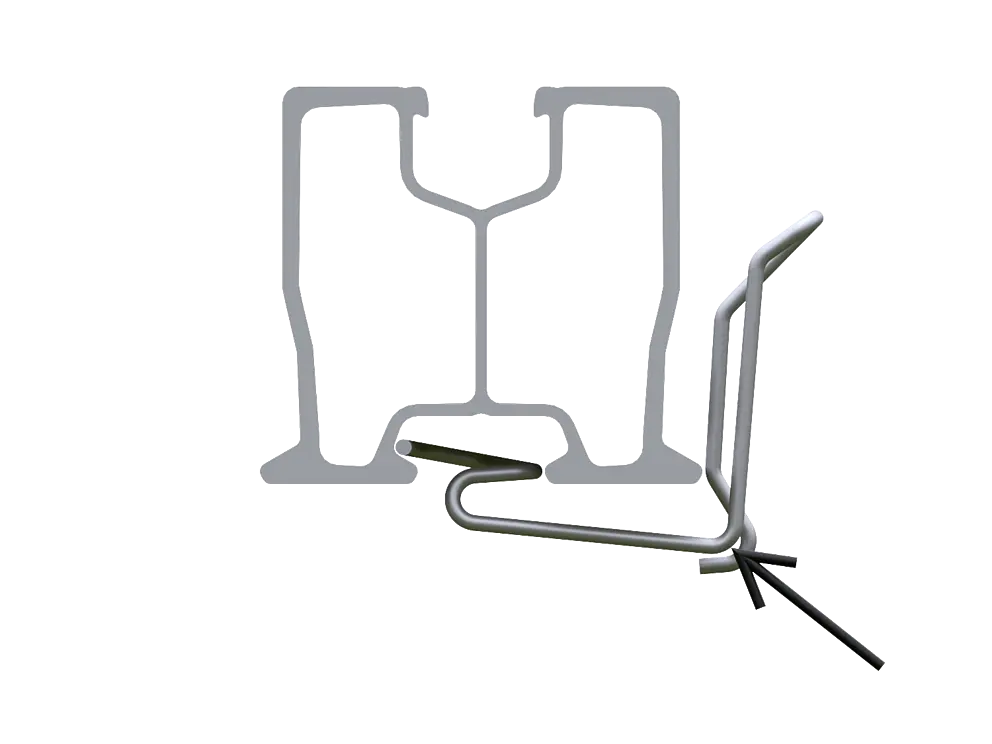

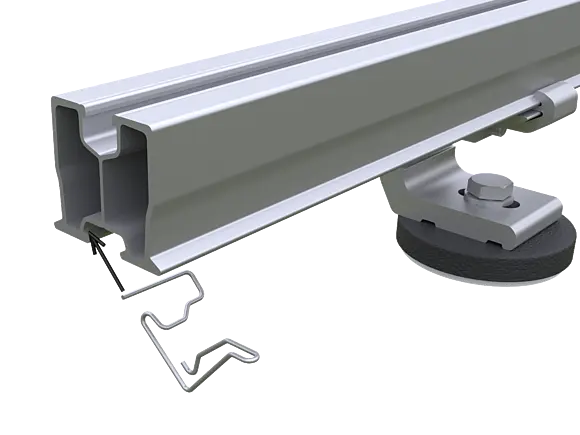

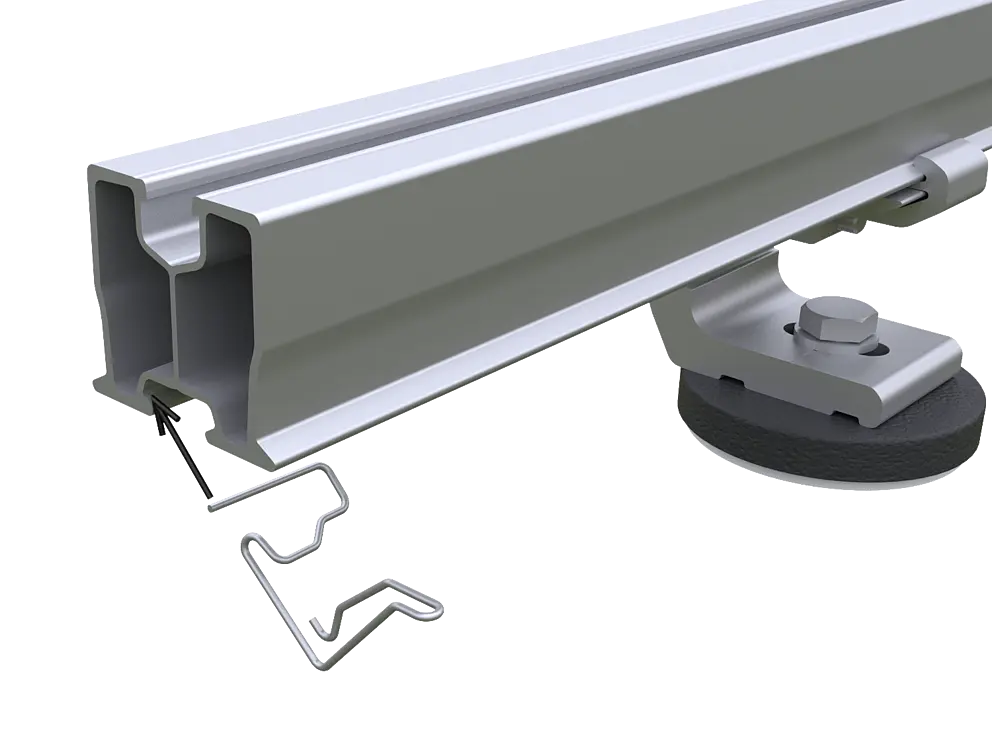

Zapinkę do kabli przykłada się pod skosem od dołu do rowka szyny i wciska w szynę, dociskając skośnie ku górze.
Materiał |
Aluminium (EN AW 6060 T66) |
|---|

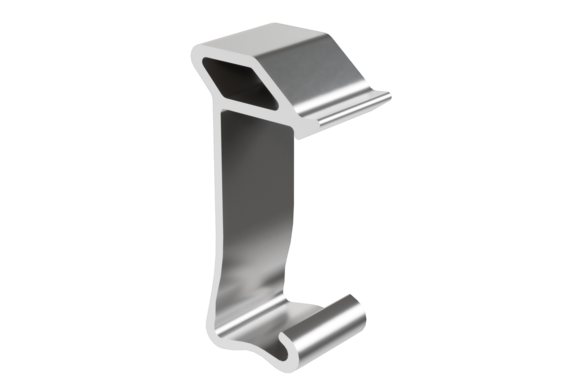

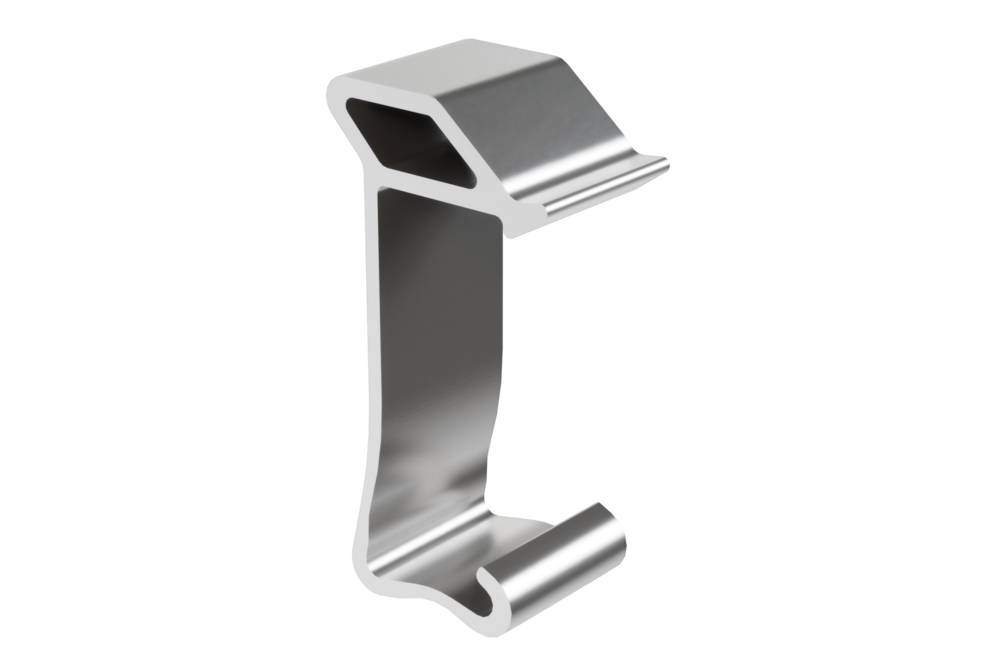

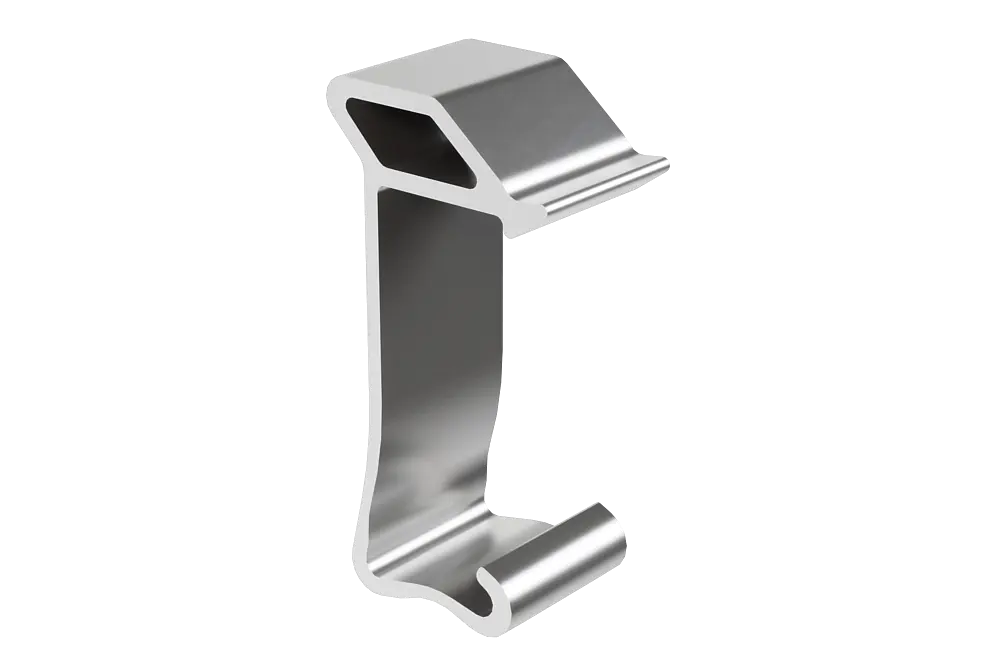

Aby zapobiec spadaniu modułów fotowoltaicznych, w systemie montażowym do instalacji solarnej PREVARIO montuje się śruby zabezpieczające moduł. W najniższym rzędzie modułów na polu generatora zaciska się po dwie śruby zabezpieczające moduł na górnej szynie każdego modułu. W przypadku zsunięcia się modułu, górna krawędź jego ramy zaczepi się o śruby zabezpieczające. Śruby podtrzymujące osuwający się moduł nie zapewniają trwałego mocowania modułu. Należy natychmiast ponownie zamontować moduły, których to dotyczy.
