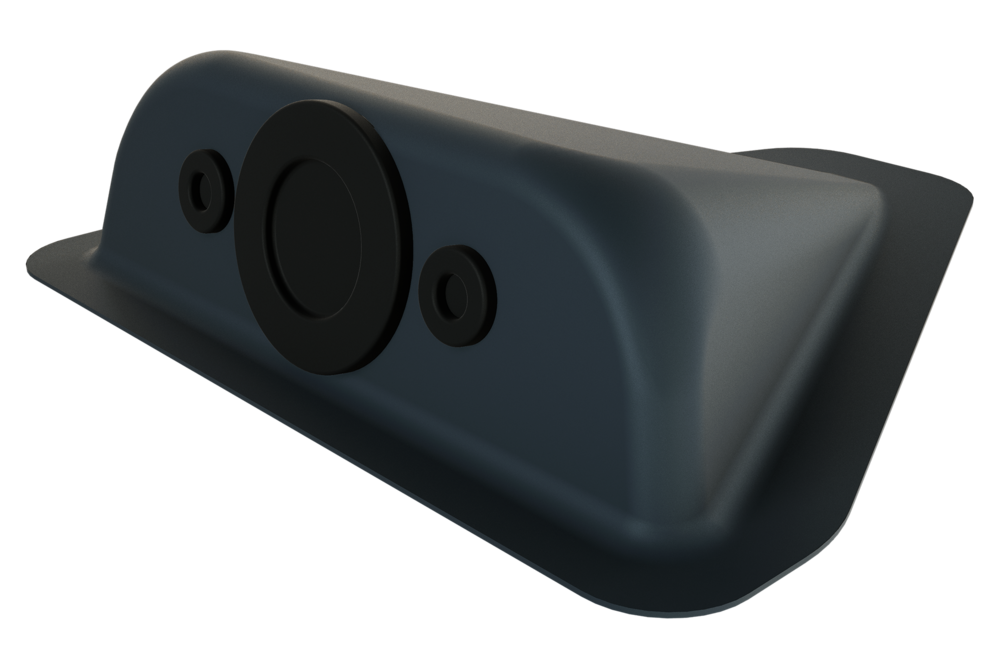

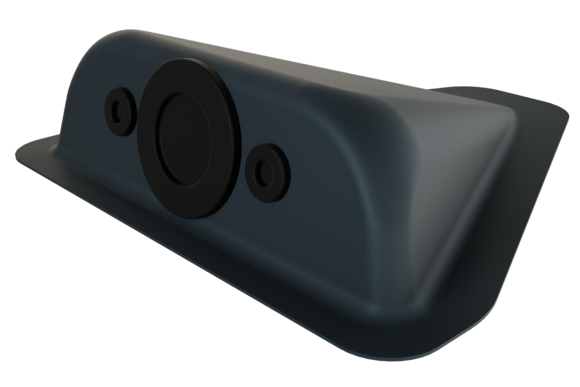

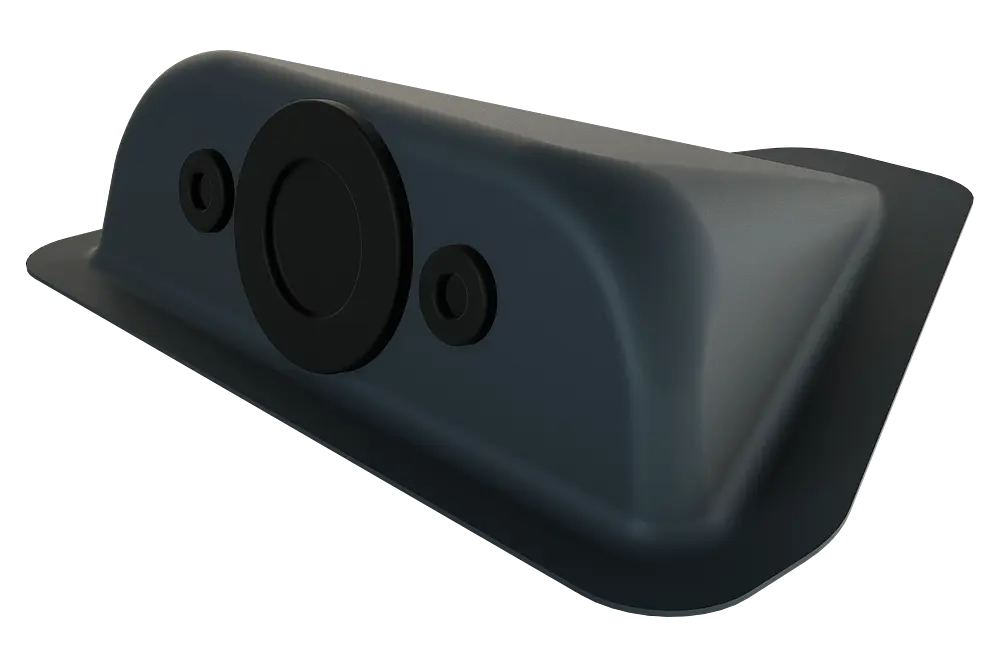

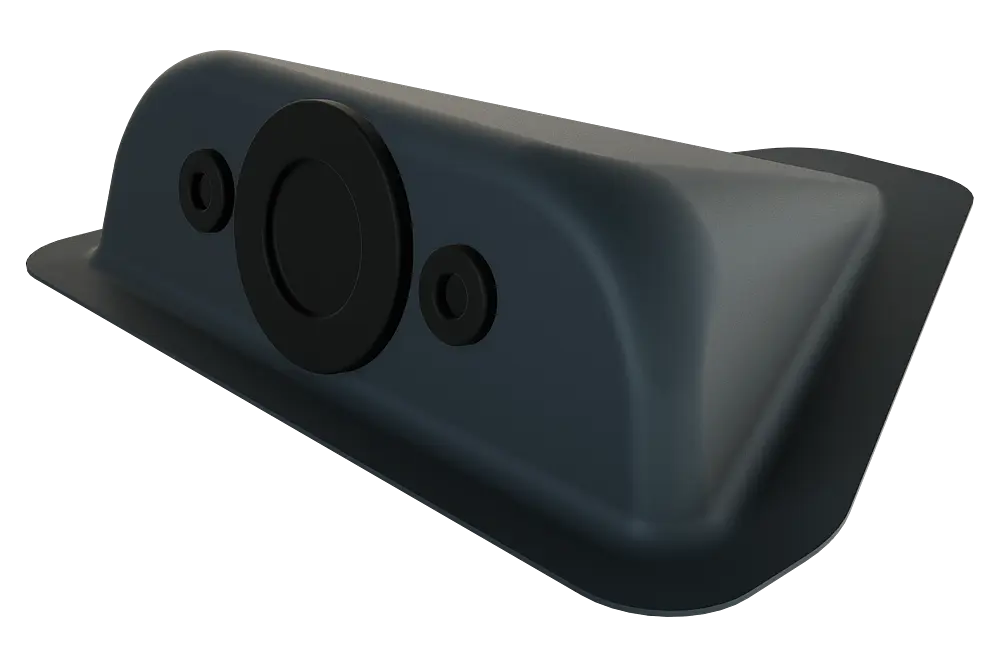

Przepust do kabli instalacji słonecznej PREFA w pokryciach dachowych PREFA.
Materiał |
Aluminium (1,2 mm; EN AW 1050 A) |
|---|---|
kolor |
naturalny lub malowany proszkowo w kolorach standardowych |
elementy składowe |
1 x tuleja przepustu DM 32-35 mm |
Spadek dachu |
od 3° klejone specjalnym zestawem do klejenia PREFA |

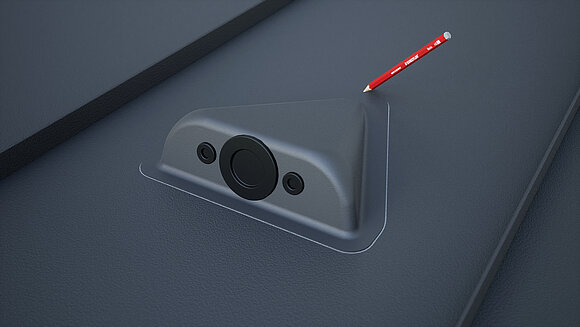

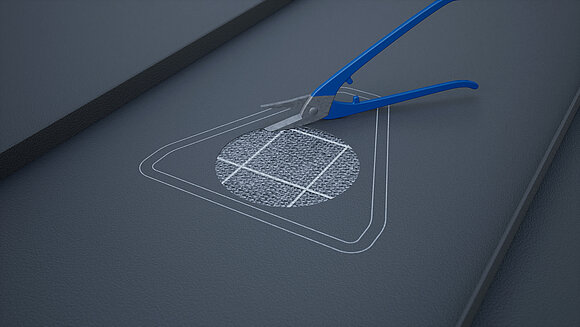

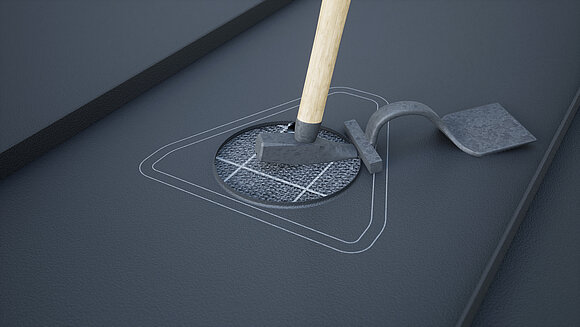

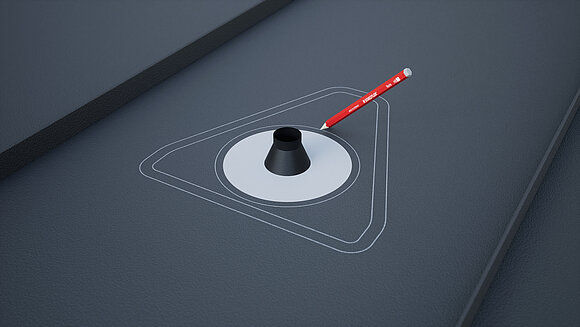

Ustawić przepust do kabli instalacji słonecznej i zaznaczyć jego obrys. Następnie zaznaczyć powierzchnię klejenia (25 mm) oraz wycięcie na kołnierz rurowy. Wyciąć i zagiąć krawędzie okrągłego obszaru.

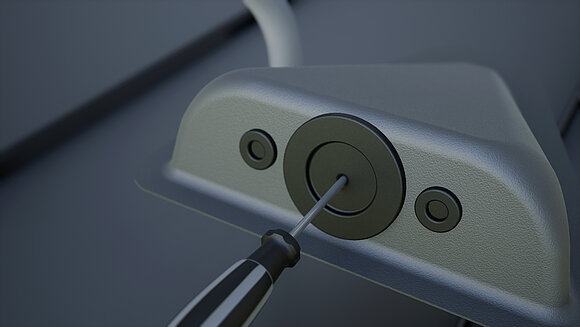

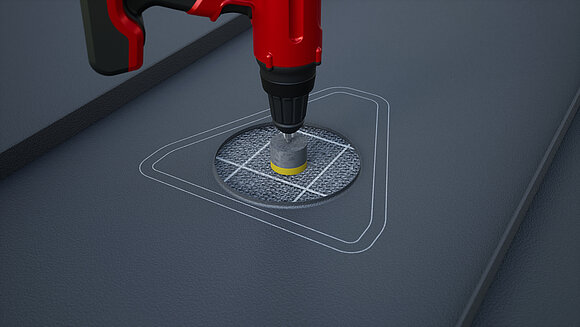

Wywiercić otwór o wymaganej średnicy, nakleić kołnierz rurowy i przeprowadzić wąż falisty. Przeszlifować powierzchnie klejenia, oczyścić i pozostawić do wyschnięcia. Przebić tuleję przepustową śrubokrętem.

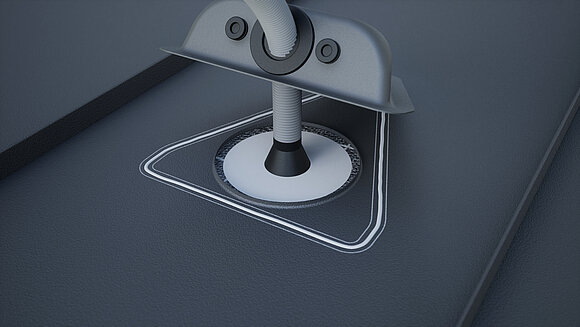

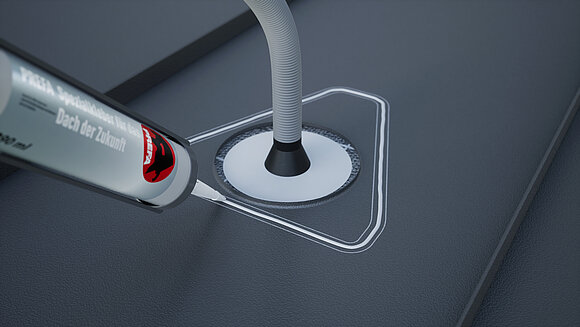

Nałożyć klej specjalny na obwodzie i przeprowadzić wąż falisty przez tuleję. Następnie nałożyć przepust do kabli instalacji słonecznej i docisnąć na środku.
Wskazówka
Wąż falisty nie wchodzi w zakres dostawy.
Aby uprościć przepust węża falistego, kołnierz rurowy i tuleję przepustową trzeba posypać talkiem. Ugięcie rury falistej o 90° w kierunku okapu ułatwia nakładanie przepustu do kabli instalacji fotowoltaicznej.

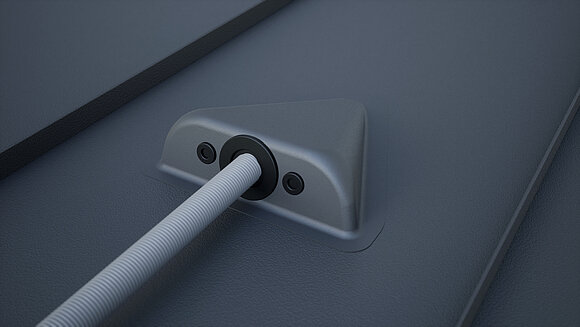

Za wylotem przepustu do kabli instalacji fotowoltaicznej wąż falisty trzeba poprowadzić co najmniej 30 cm równolegle do dachu.

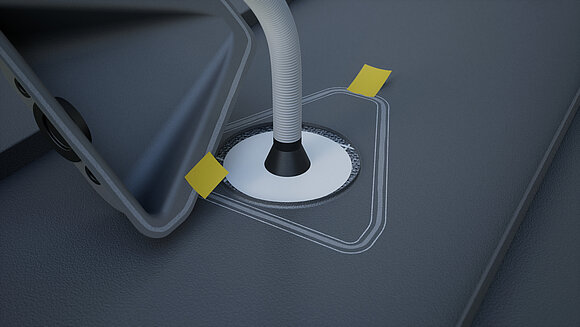

Do momentu utwardzenia kleju przepust do kabli instalacji fotowoltaicznej w razie potrzeby trzeba utrzymać w prawidłowej pozycji za pomocą zewnętrznych środków pomocniczych.
kolor |
standardowe kolory PREFA |
|---|---|
Materiał |
aluminium powlekane farbą (0,7 mm; EN AW 3005) |

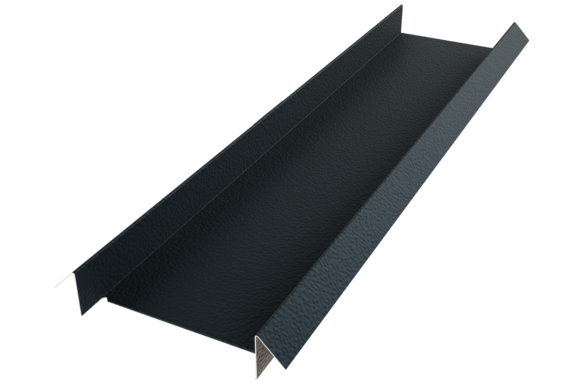

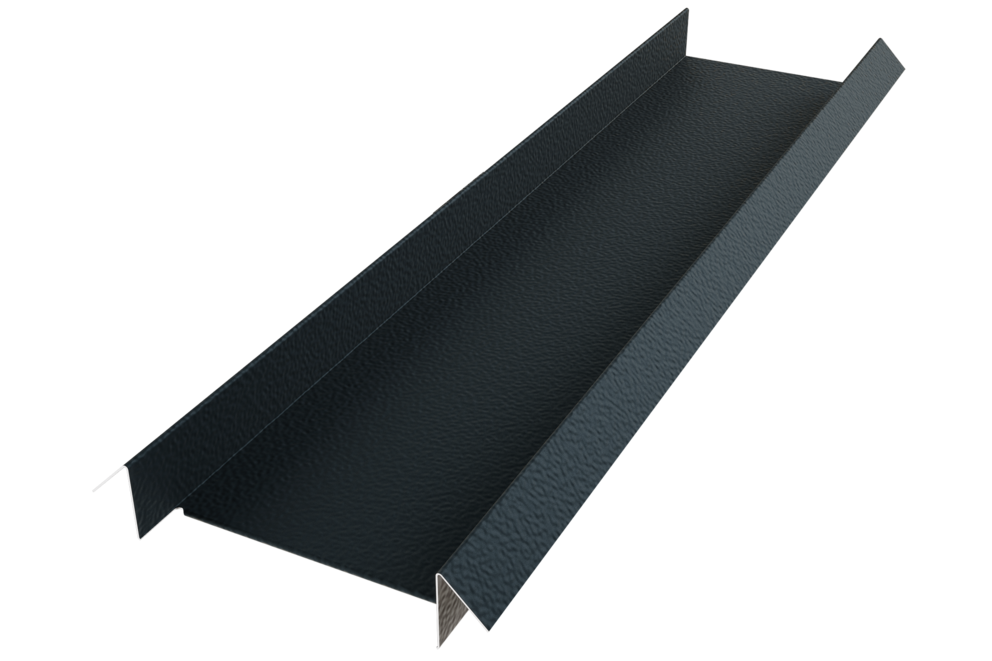

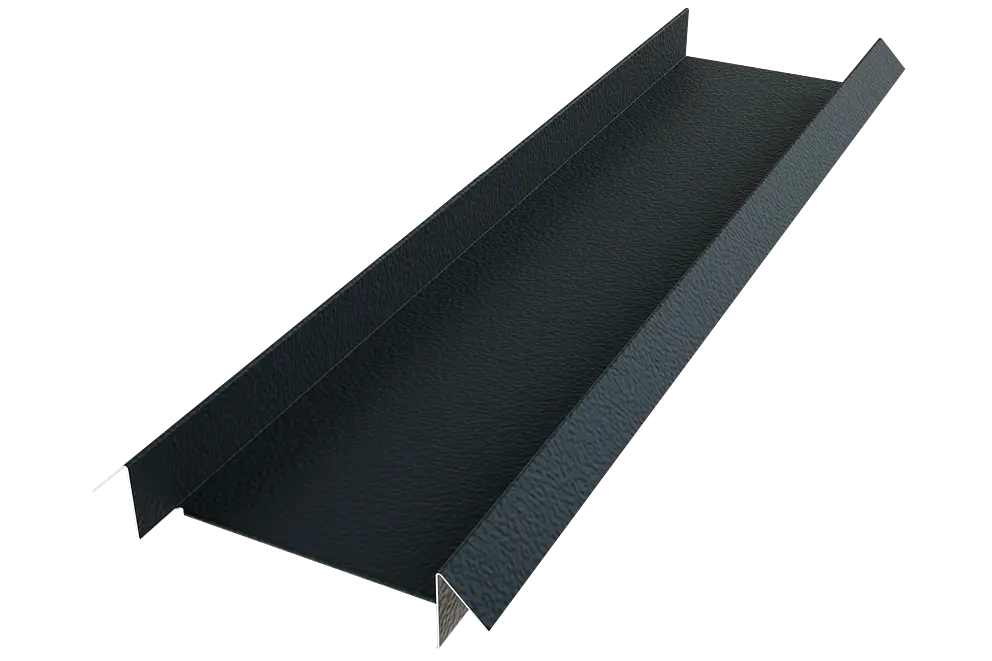

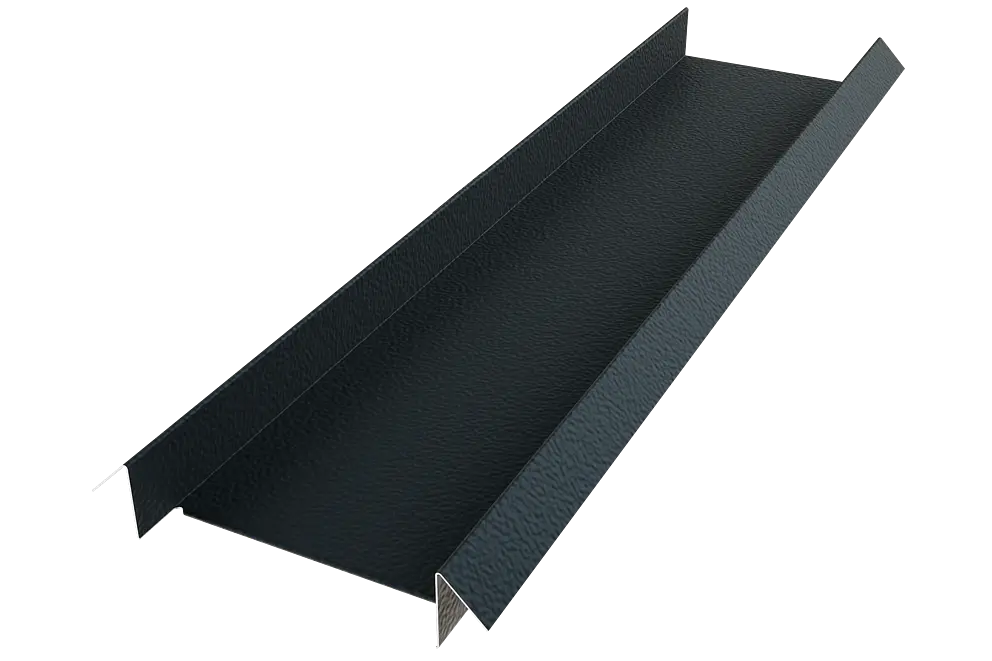

W przypadku wszystkich małoformatowych produktów dachowych PREFA może być wymagany montaż blach podkładowych. Istotną rolę blachy te odgrywają szczególnie w przypadku instalacji fotowoltaicznych, gdyż są to zazwyczaj instalacje wielkopowierzchniowe.
Jeśli krokiew znajduje się bezpośrednio pod rąbkiem zaczepowym małoformatowego produktu PREFA i w związku z tym montaż w obszarze montażowym nie jest możliwy, należy zamontować blachę podkładową, aby zapewnić równe podłoże w miejscach mocowania. Innym rozwiązaniem, o ile jest to możliwe, jest przesunięcie podkonstrukcji (np. podwojenie krokwi, zastosowanie poprzeczek).
