Instrukcje układania
Instrukcje układania
Proszę wybrać jedno lub kilka rozdziałów do pobrania.
Spis treści

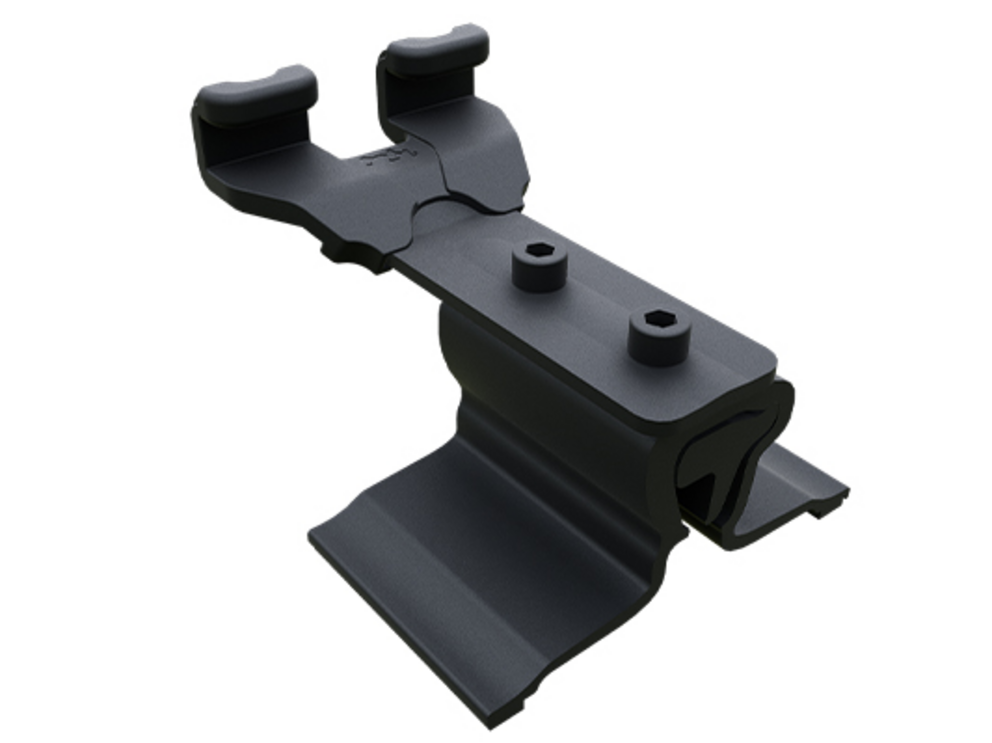

Systemy solarne Moduł solarny PREFALZ Informacje o produkcie Zabezpieczenie antypoślizgowe modułu solarnego PREFALZ 500/600

Zabezpieczenie antypoślizgowe modułu solarnego PREFALZ 500/650

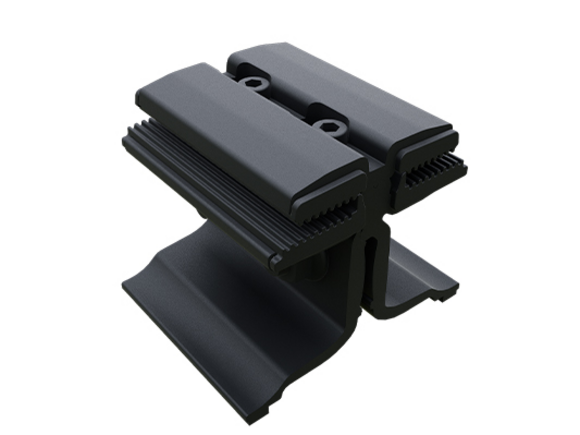

Solar Klema wewnętrzna PREFALZ 500/650
Zabezpieczenie antypoślizgowe modułu solarnego PREFALZ 500/650

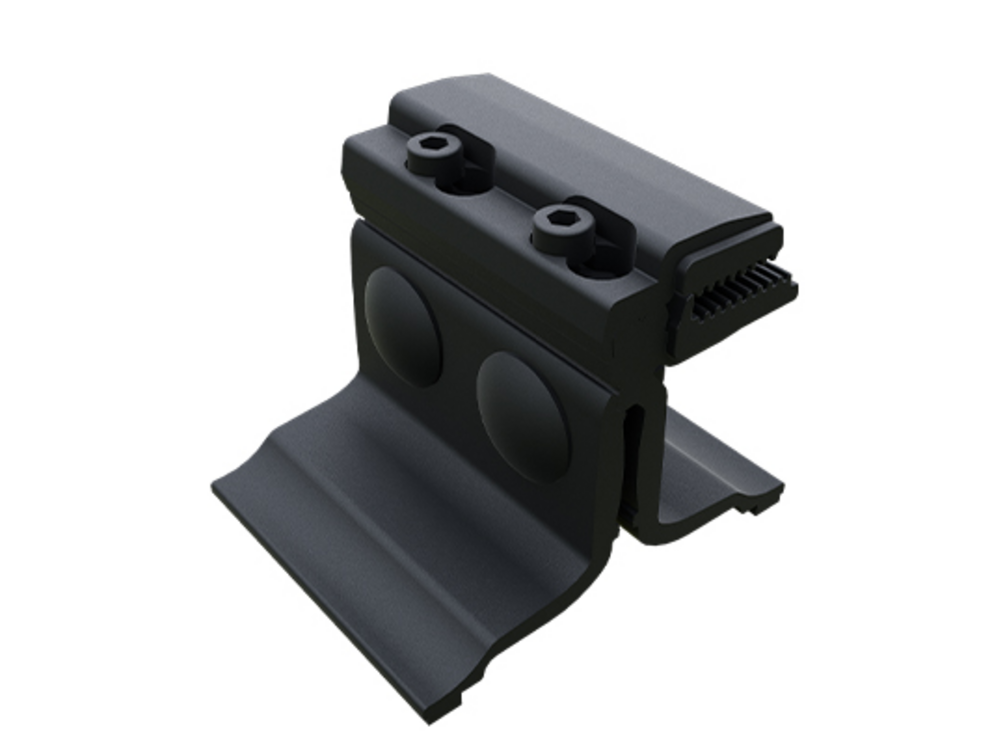

Solar Klema skrajna PREFALZ 500/650

Dane techniczne

Mocowanie

Zacisk na stojącym rąbku podwójnym PREFALZ (wysokość rąbka 25 mm)

kolor

czarny eloksalowany

elementy składowe

Część dolna zacisku z aluminium
2 śruby zamkowe A2 M10 × 25
2 nakrętki sześciokątne A2 M10
2 śruby mocujące A2 M6 × 20 (gniazdo sześciokątne 5 mm)
Część górna zacisku z aluminium
Wkładka EPDM

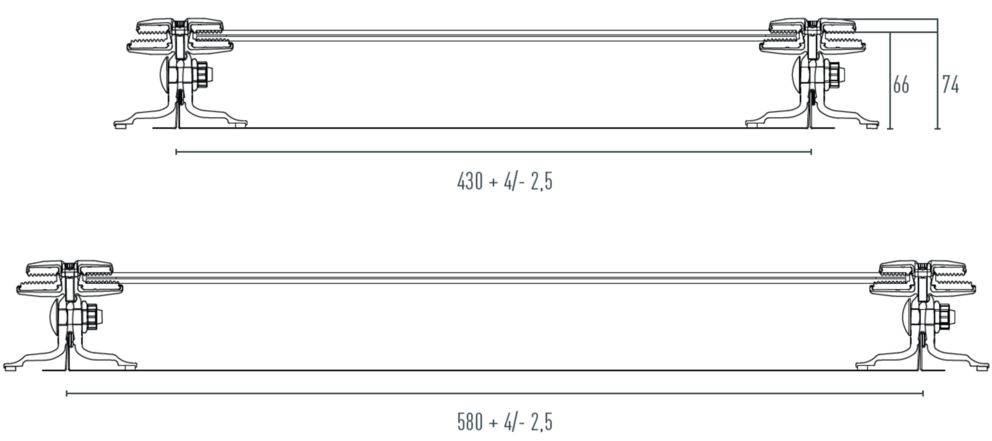

Rozstaw rąbków wraz z tolerancjami

Wskazówka

Należy pamiętać, że pasy z podwójnym dolnym rąbkiem, ze względu na mniejszy ubytek rąbka, muszą być przycięte o 10 mm, aby uzyskać wymiar osiowy 430/580! Montaż na pasach z podwójnym górnym rąbkiem nie jest możliwy z powodu większego ubytku rąbka o 10 mm.
