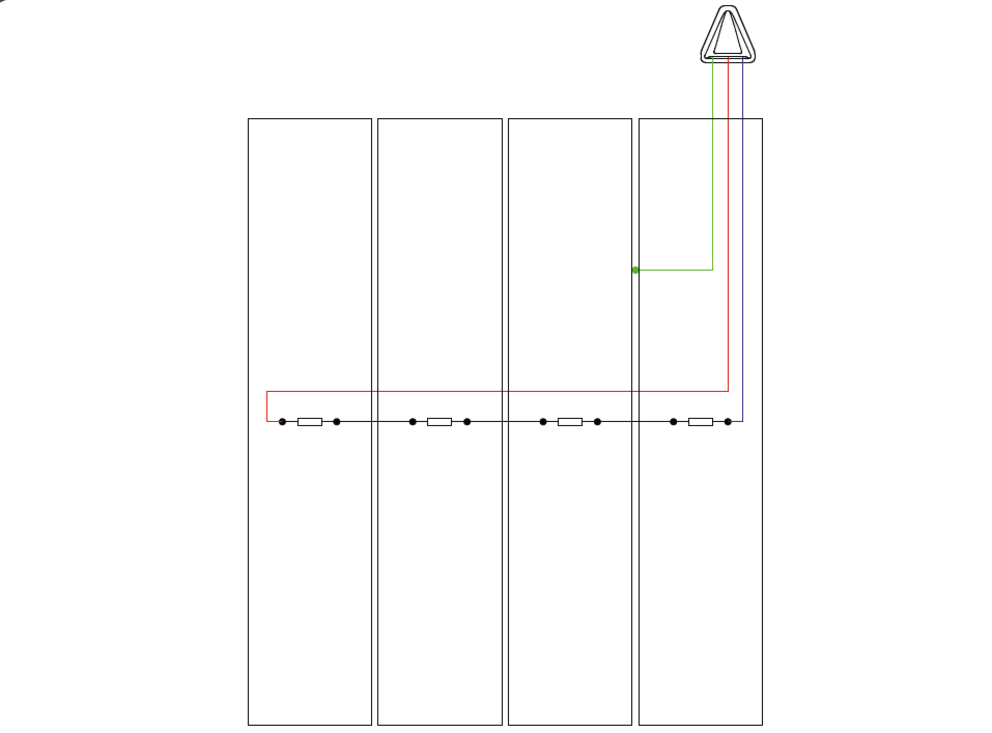

Instalacja modułu solarnego PREFALZ wymaga doprowadzenia i odprowadzenia na każdą wiązkę. Na poniższym schemacie okablowania zasilanie widoczne jest w kolorze niebieskim, odprowadzenie w kolorze czerwonym, wyrównanie potencjałów w kolorze zielonym, a przewody modułowe w kolorze czarnym, aby ułatwić orientację.
Należy pamiętać, że przewody zasilające i odprowadzające, przewody połączeniowe oraz przewody wyrównania potencjałów należy prowadzić w odpornym na promieniowanie UV przewodzie instalacyjnym. Nie wolno prowadzić nieosłoniętych przewodów bezpośrednio po powierzchni dachu. Właściwy sposób wykonania należy uzgodnić z elektrykiem wykonującym instalację.
