Montaż modułu solarnego PREFALZ

Ustawienie zacisków

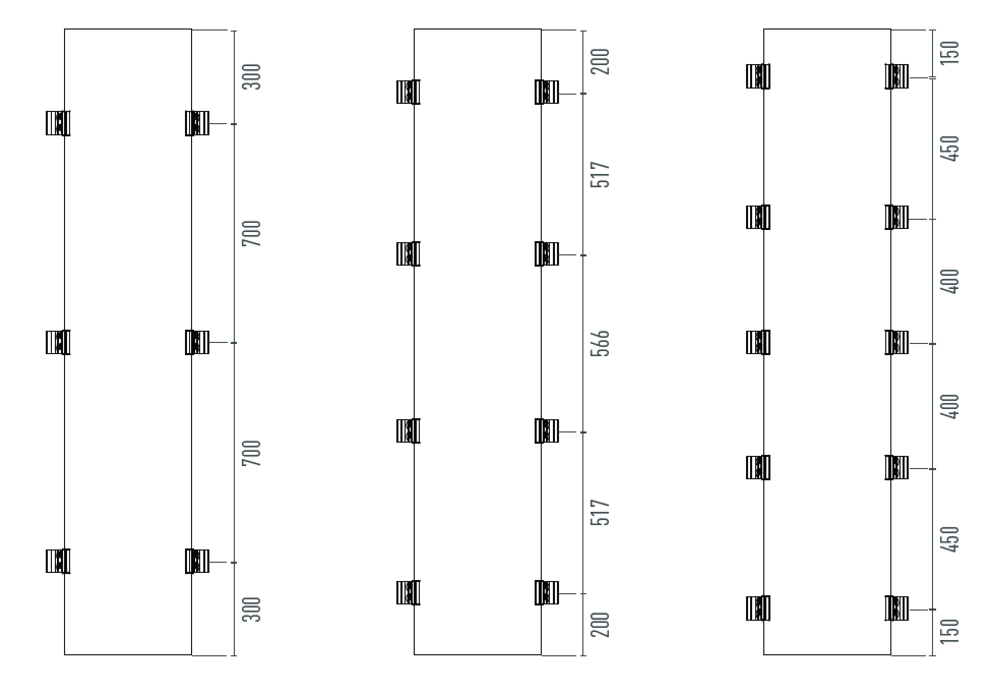

Rysunek przedstawia trzy różne warianty montażu modułu solarnego PREFALZ z 6, 8 lub 10 punktami mocowania. Na ilustracji przedstawiono odległość między zaciskami w zależności od wybranego wariantu.

Wskazówka

Przy wyborze wariantu należy uwzględnić warunki lokalne oraz obciążenie wiatrem i śniegiem. W tym celu PREFA udostępnia narzędzie obliczeniowe, które można zamówić na stronie internetowej lub w dziale techniki produktów pod adresem office.pl@prefa.com .

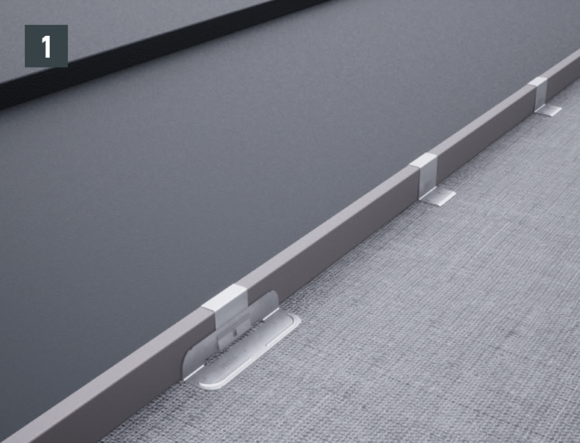

Nie wolno przekraczać maksymalnej odległości pomiędzy zaczepami, wynoszącej 33 cm od środka jednego zaczepu do środka kolejnego zaczepu (rys. 1).

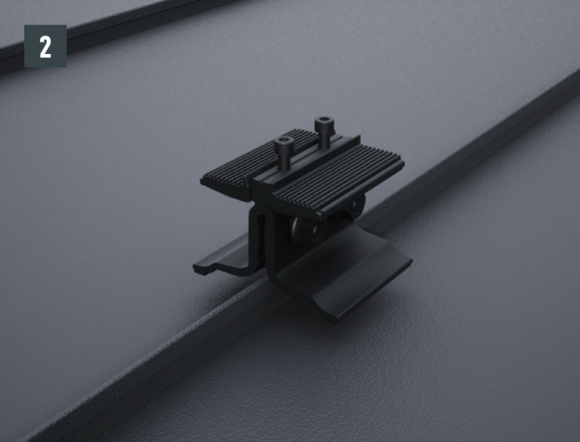

Należy się upewnić, że powierzchnia wokół zacisków jest czysta. Symetryczne szczęki zacisków umożliwiają dowolne pozycjonowanie na rąbku (rys. 2).

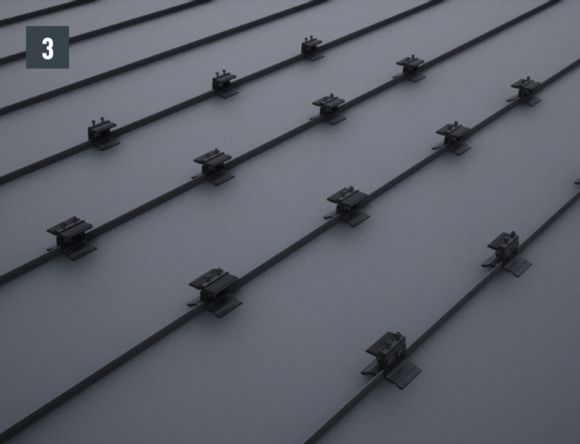

Ustawić i wyrównać w linii dolne części zacisków zgodnie z wymaganą liczbą według obliczeń statycznych i planu układania (rys. 3).

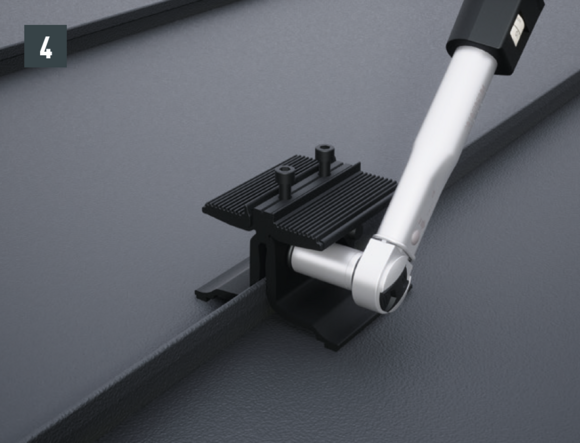

Dokręcić obie nakrętki ze stali nierdzewnej momentem 35 Nm. Zawsze należy najpierw dokręcać lewą nakrętkę, aby zapobiec przechyleniu się zacisku (rys. 4).

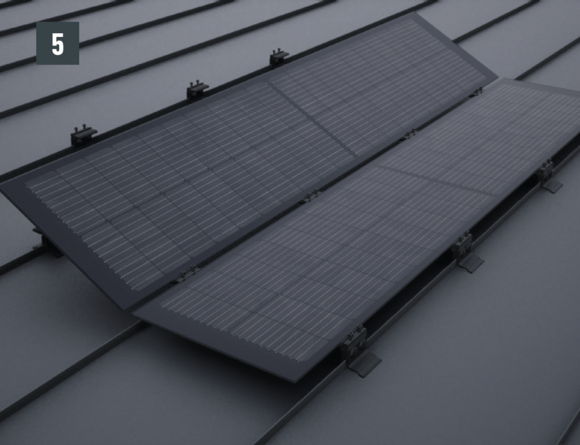

Włożyć moduły i podłączyć połączenia wtykowe zgodnie z planem ciągu. Należy się upewnić, że moduły solarne są wyśrodkowane na dolnych częściach zacisku, a wkładki EPDM są poprawnie ustawione (rys. 5).

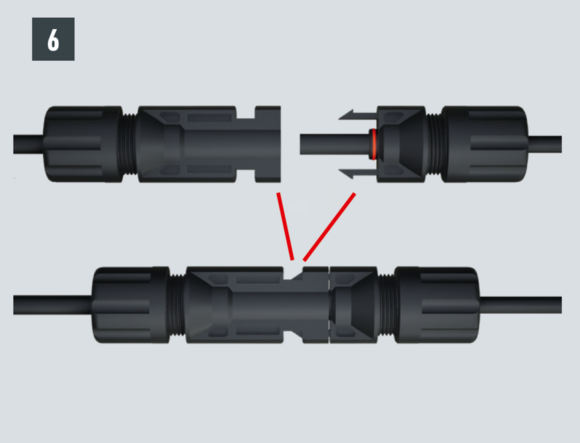

Podłączenie wtyków solarnych/gniazd (rys. 6).

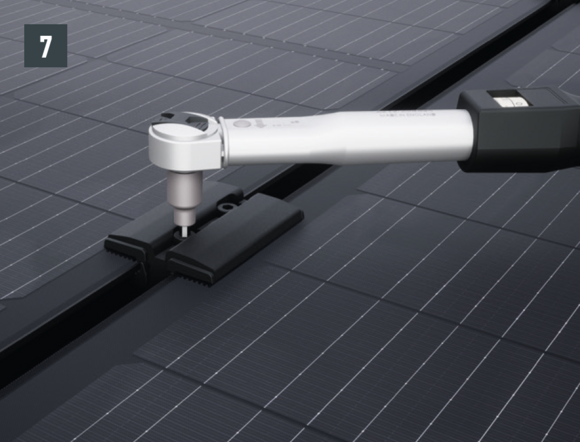

Umieścić górne części zacisków i dokręcić śruby z gniazdem sześciokątnym momentem 10 Nm (rys. 7).

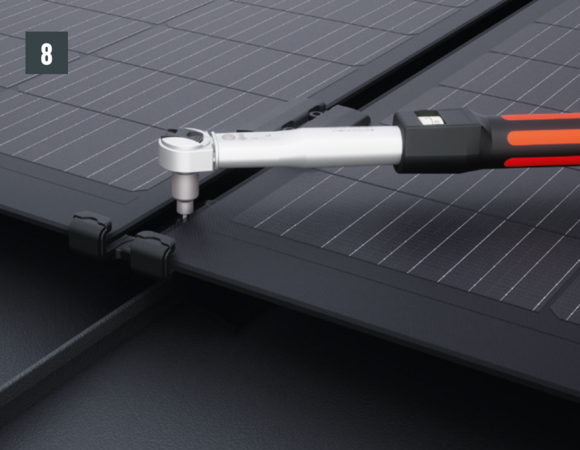

Umieścić zabezpieczenie przed zsunięciem się modułu wzdłuż dolnej krawędzi modułu w każdym rzędzie i dokręcić śruby z łbem sześciokątnym momentem 10 Nm (rys. 8).

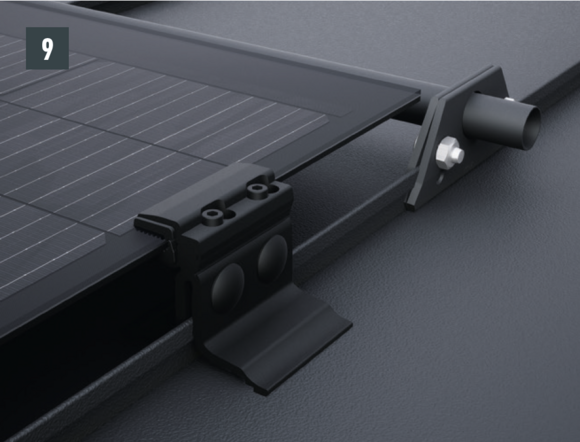

Nad modułami solarnymi można zainstalować system ochrony przeciwśniegowej w celu ochrony okablowania (rys. 9). Ochronę przeciwśniegową całej połaci dachowej należy zaplanować oddzielnie!

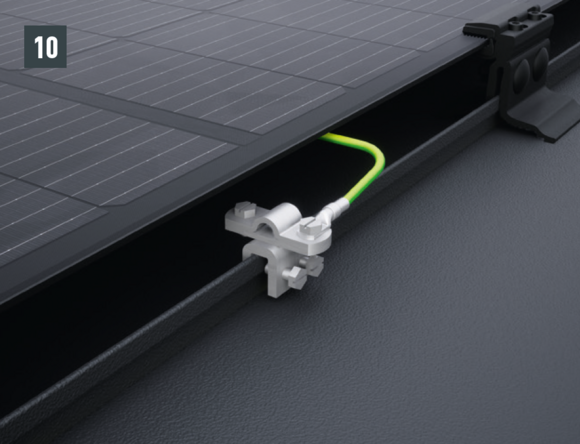

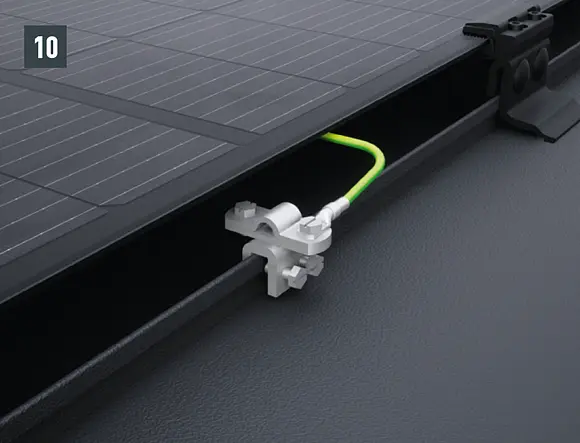

Dla każdej części połaci dachowej należy wykonać instalację przewodu wyrównania potencjałów (rys. 10).
