Podzespoły elektrotechniczne

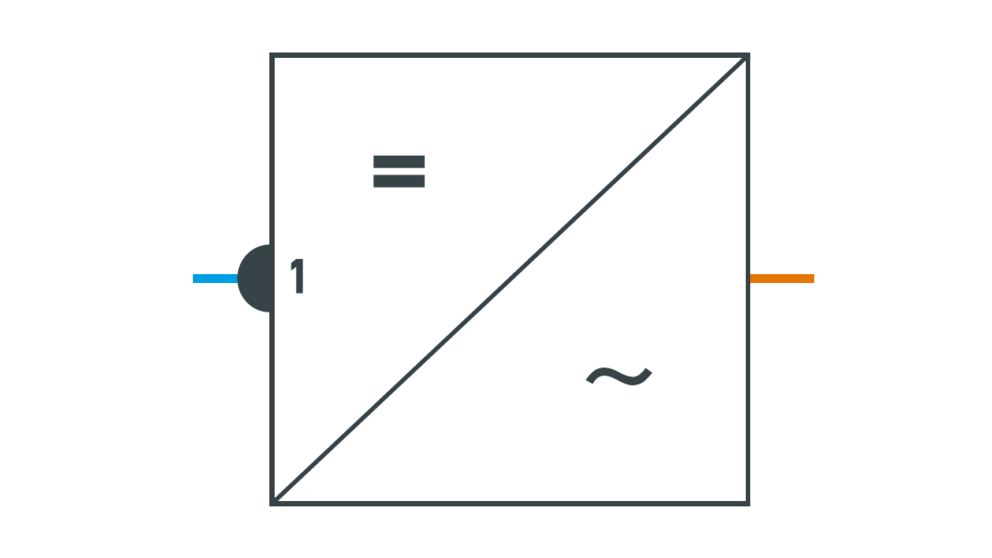

Falownik

Głównym zadaniem falownika jest przekształcanie prądu stałego z modułów fotowoltaicznych na dostosowany do warunków sieciowych i konsumenckich prąd przemienny.

Dodatkowo dzisiejsze falowniki wyposażone są dodatkowe funkcje, takie jak monitoring instalacji, podłączenie magazynu, funkcja prądu awaryjnego lub integracja z systemami smart home.

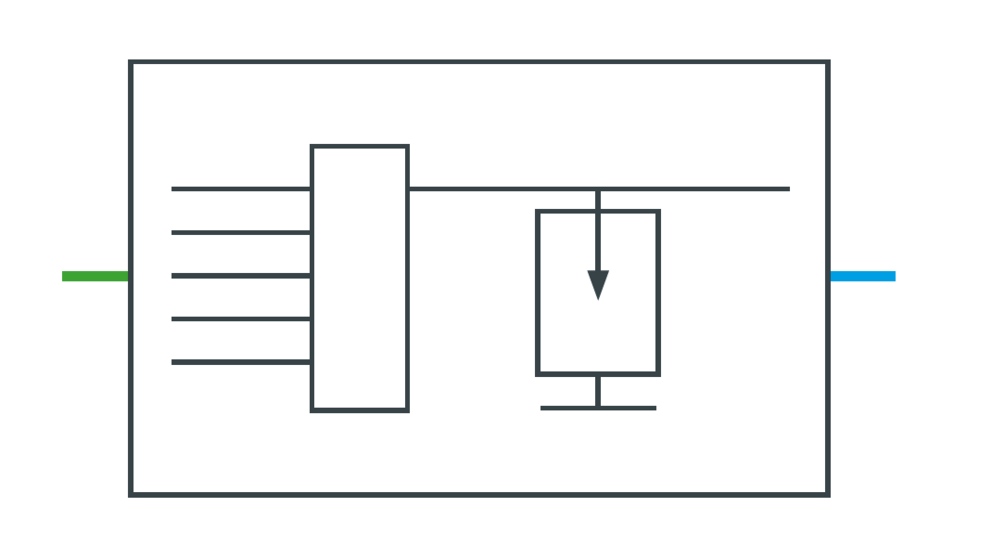

Skrzynka złączowa generatora (GAK)

W skrzynce złączowej generatora (w skrócie GAK) zbiegają się wiązki generatora solarnego, łącząc się w główny przewód stałoprądowy.

Części istotne dla bezpieczeństwa, takie jak ochrona przed przepięciami i złącze uziemienia również są częścią GAK.

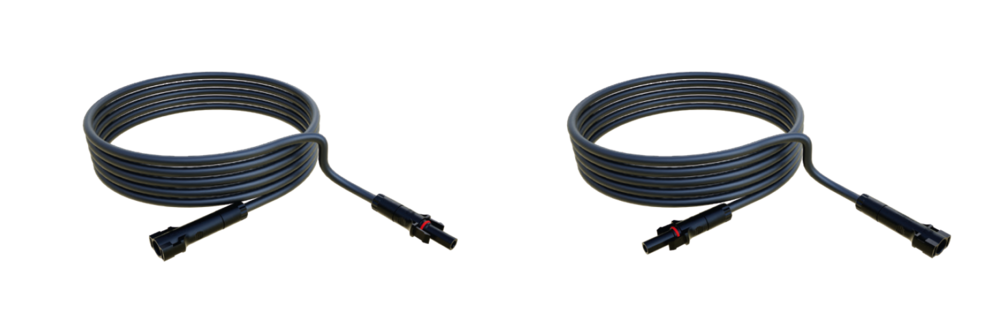

Wiązki

Przewody dodatnie i ujemne wiązki odprowadzane do wnętrza dachu, gdzie specjalistyczny wykonawca podłącza je do GAK.

Wiązki dostępne są w ramach systemu dachówek solarnych PREFA jako pakiety po dwa przewody. Są one konfekcjonowane w standardowych długościach, przy czym zawsze jeden koniec wyposażony jest w gniazdo (–), a drugi we wtyk (+).

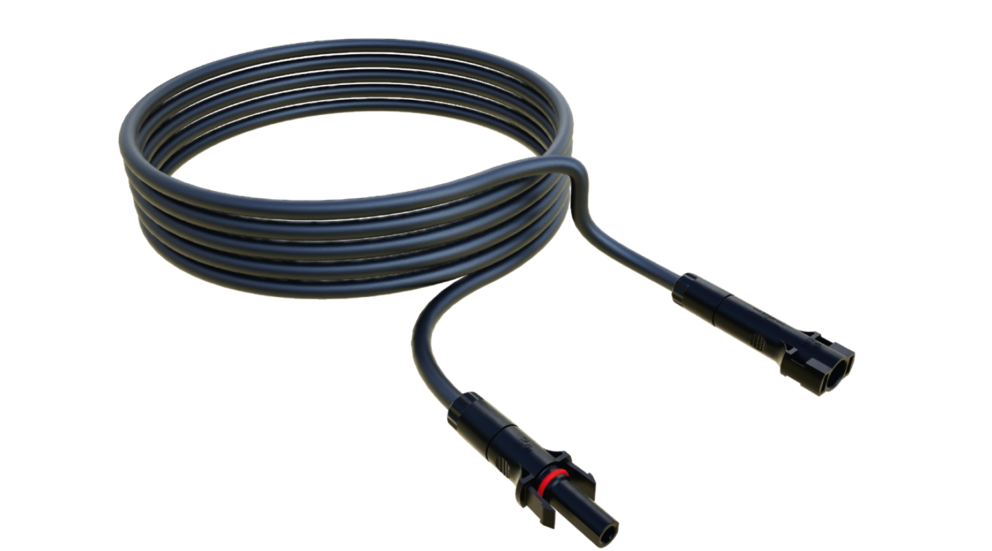

Przewód połączeniowy

Jeżeli wiązka rozciąga się na kilka rzędów dachówki solarnej, to rzędy te muszą być połączone przewodami połączeniowymi.

Te przewody produkowane są indywidualnie do konkretnych projektów i przyporządkowane w oparciu o kolejne numery. Końcówki przewodów wyposażone są we wtyki i gniazda PV.

Odpowiednią pozycję można znaleźć na planie układania.

Przewód wyrównania potencjałów

Metalowe części instalacji, które nie są zasilane prądem, muszą być połączone z przewodem wyrównującym potencjał.

Przewody wyrównawczo-odgromowe, które mogą przenosić częściowe prądy piorunowe, muszą mieć minimalny przekrój 16 mm². Przewód miedziany musi być zaizolowany zielono-żółtym oplotem.

Rąbek hakowy dachówki solarnej tworzy połączenie przewodzące, przez co cała powierzchnia dachu wykazuje niskoomową oporność.

Dla dachów solarnych dostarczany jest zawsze przewód wyrównania potencjałów do ochrony odgromowej o przekroju 16 mm² ze stykami ze stali nierdzewnej.

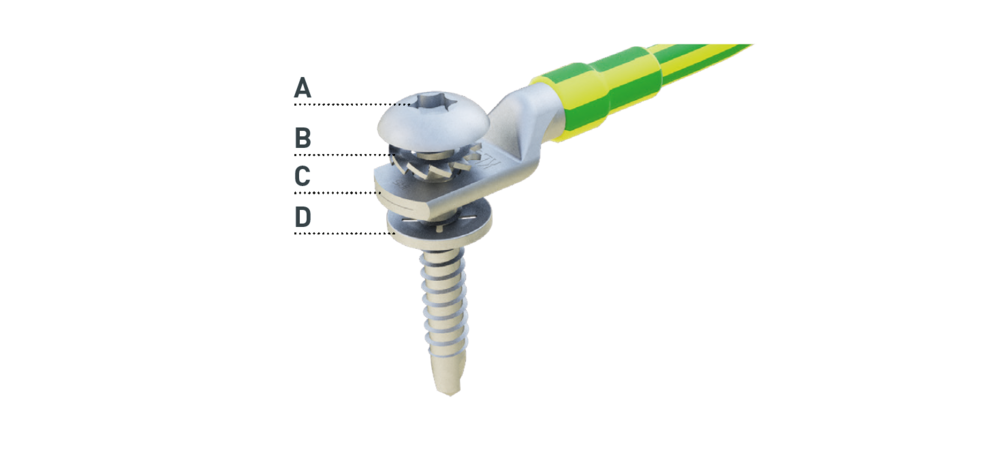

Komponent składa się ponadto ze śruby montażowej (A), podkładki zębatej (B), styku ze stali nierdzewnej (C) i zabezpieczenia śrub przed samoczynnym odkręceniem (D) (patrz rysunek poniżej).

Podkładka zębata jest jednorazowa. Przy ponownym montażu trzeba ją wymienić.

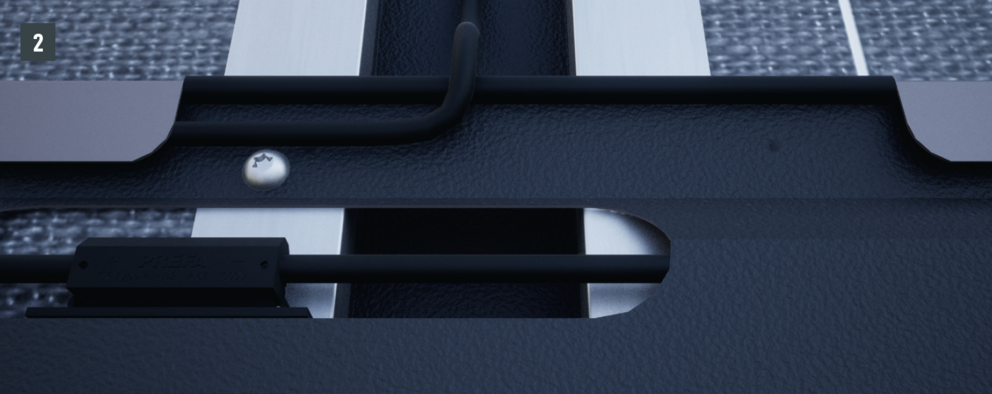

Dachówka solarna ułożona nad kanałem kablowym musi być dodatkowo skręcona śrubami z łbem grzybkowym (patrz fot. 2). Dlatego kanał kablowy musi być wykonany z kantówki aluminiowej, aby utworzyć dodatkowe pionowe połączenie przewodzące pomiędzy dachówkami solarnymi.

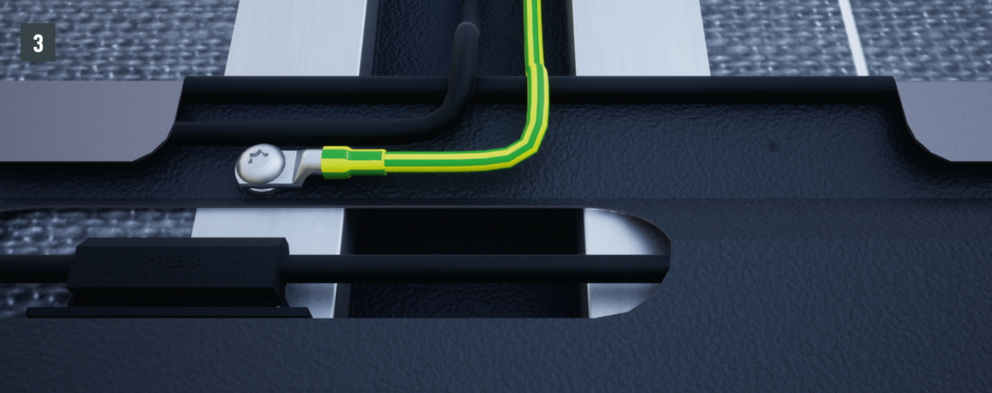

W ostatnim rzędzie wyrównanie potencjałów wraz z dachówką solarną, umieszczoną nad kanałem kablowym (patrz fot. 3), wkłada się wraz z wiązkami do kanału kablowego i wprowadza przez przepust dachowy.
