Konstrukcja nośna jest statycznym elementem łączącym nośne podłoże i okładzinę elewacji. Materiały dostępne dla konstrukcji nośnej to metal i drewno lub ich połączenie. Zasadniczo dla każdej konstrukcji nośnej należy przeprowadzić dowód w zakresie stateczności, zarówno w przypadku nowych budynków, jak i renowacji elewacji.
Należy uwzględnić wymagania w zakresie fizyki budowli. Kotwienie konstrukcji nośnej zależy od różnych podłoży i występujących obciążeń oraz od wymagań dotyczących ochrony przeciwpożarowej. Sprawdzić działanie i wymiary konstrukcji nośnej oraz stosowane elementy mocujące odpowiednio do materiału konstrukcji nośnej, zarówno w przypadku nowego budynku, jak i w przypadku renowacji.
Z reguły dowód w zakresie stateczności obejmuje konstrukcję nośną z elementami do kotwienia i łączenia oraz okładzinę z jej elementami mocującymi.
Podane elementy mocujące odnoszą się do standardowego sposobu mocowania poszczególnych produktów. W przypadku większego obciążenia wiatrem dla niektórych obiektów konieczne może być zwiększenie liczby mocowań.
Jeszcze przed rozpoczęciem robót ciesielskich przekazać ich wykonawcy odstępy konstrukcji nośnej i zweryfikować ich poprawność. Produkty małoformatowe PREFA, jako okładzinę elewacji, układa się na pełnym deskowaniu lub – odpowiednio do wymagań przeciwpożarowych – na profilach z blachy trapezowej.
Podłoże należy wykonać zgodnie z obowiązującymi normami i dostosować do warunków lokalnych.
Zalecenie – pełne deskowanie:
Zalecenie – płyta drewnopochodna (wg EN 14964):
Płyty z materiałów drewnopochodnych
Jeśli do wykonania podłoża pod krycie okładzinami elewacyjnymi PREFA mają zostać użyte płyty drewnopochodne, należy skonsultować z ich producentem lub sprzedawcą kwestię doboru odpowiedniej grubości, sposobu mocowania do płyt oraz możliwości zastosowania w charakterze podłoża pod elewację wentylowaną.
Wskazówka
Firma PREFA nie zaleca wykonywania konstrukcji nośnej pod pokrycia metalowe z płyt OSB, bez względu na to, czy kładzie się warstwę rozdzielającą, czy też nie.

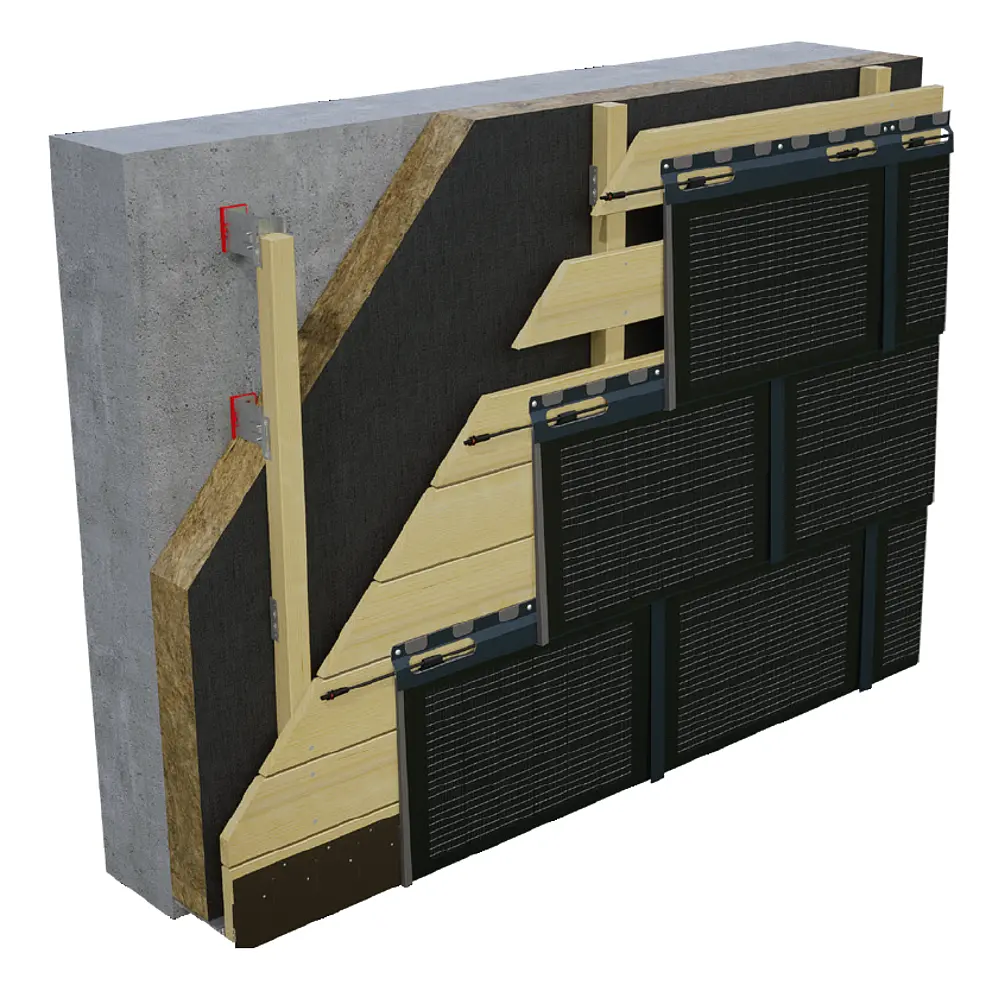

Dachówka solarna na elewacji może być układana również na deskowaniu niepełnym (min. 24 mm). Przy montażu na deskowaniu niepełnym zwróć uwagę na to, aby pod listwą mocującą zawsze znajdowała się deska i była zachowana szerokość krycia 420 mm.

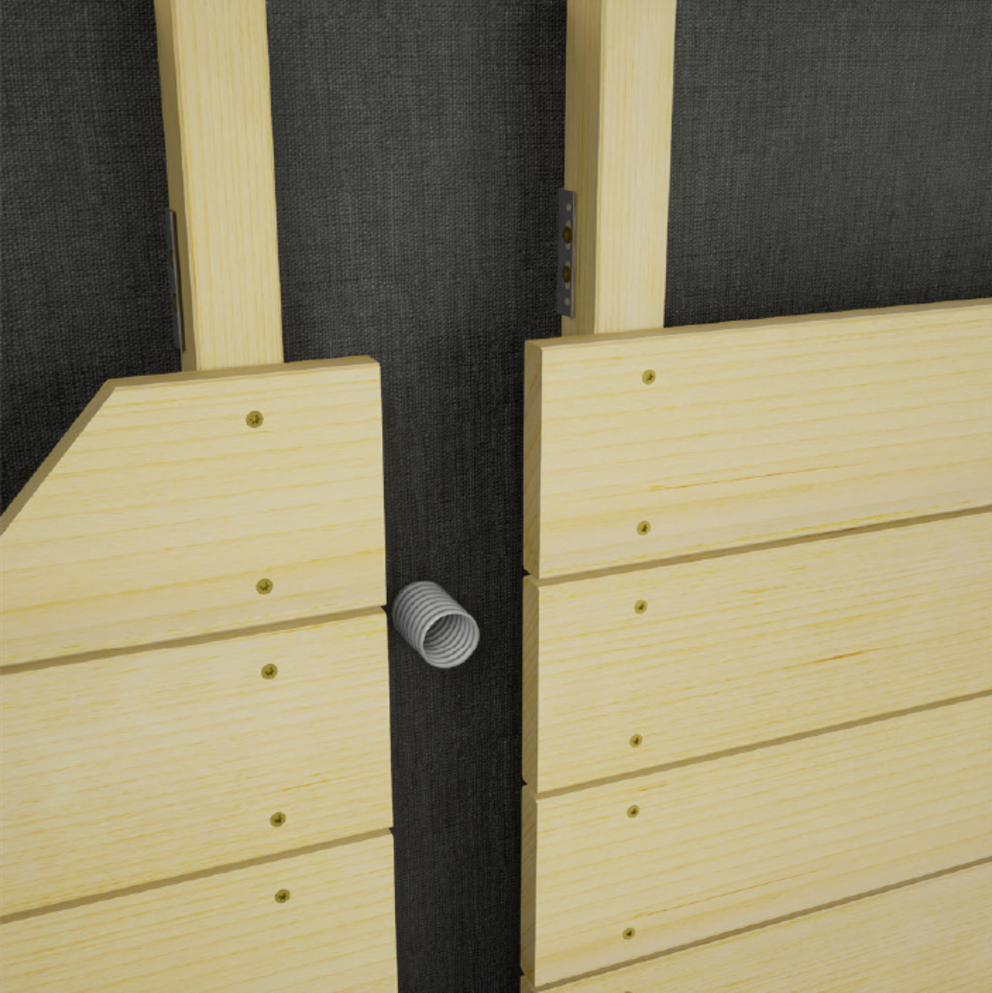

Przepust przewodów wykonaj w taki sposób, aby nie wpływał on negatywnie na parametry fizyki budowli ani statyki. Dodatkowo konieczne jest zapewnienie skutecznego ograniczenia rozprzestrzeniania się pożarów wzdłuż odgałęzień przewodów. Niezbędne jest przestrzeganie krajowych norm i wytycznych. Liczba przepustów kablowych zależy od liczby przewodów odgałęźnych.

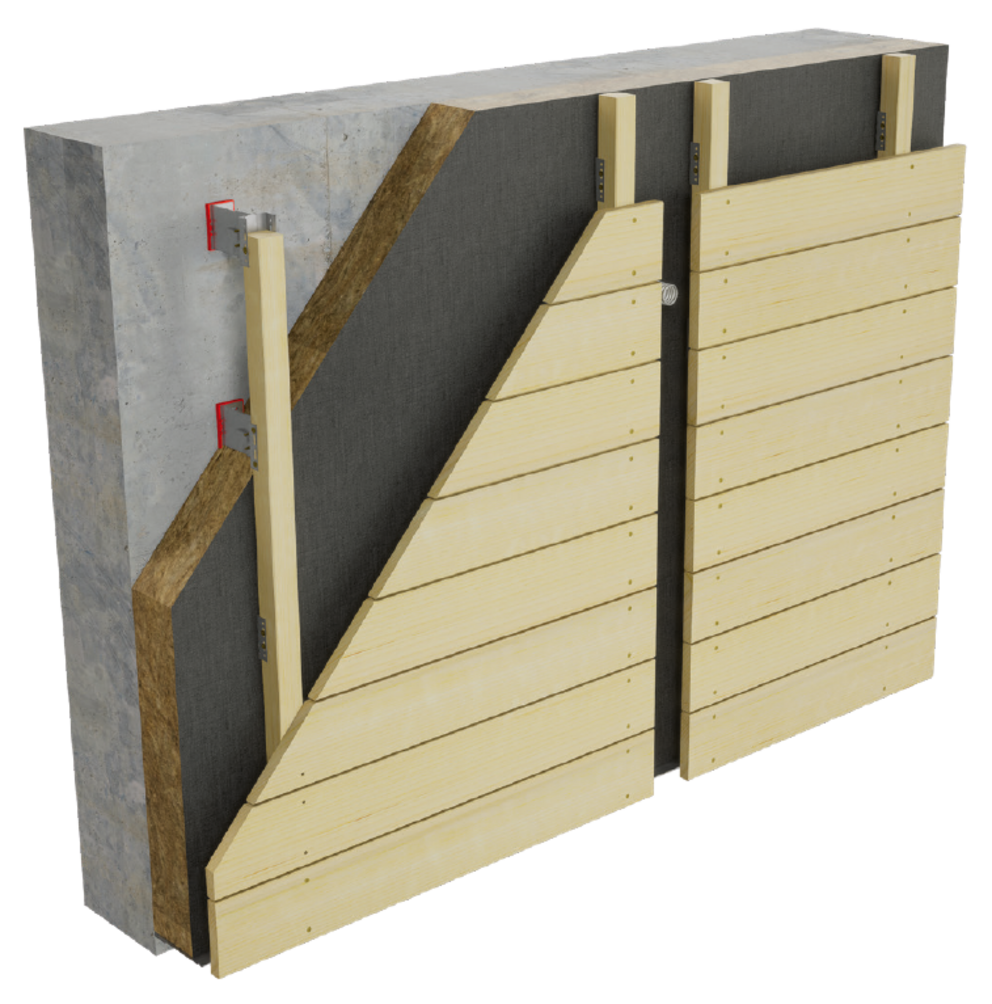

W strefie przepustu ściennego należy umieścić kanał kablowy z taśmy uzupełniającej. Należy przy tym uważać, aby deskowanie w tej strefie miało wykonane prawidłowe wycięcie, aby wpuścić kanał kablowy w ścianę w sposób dopasowany i przyległy

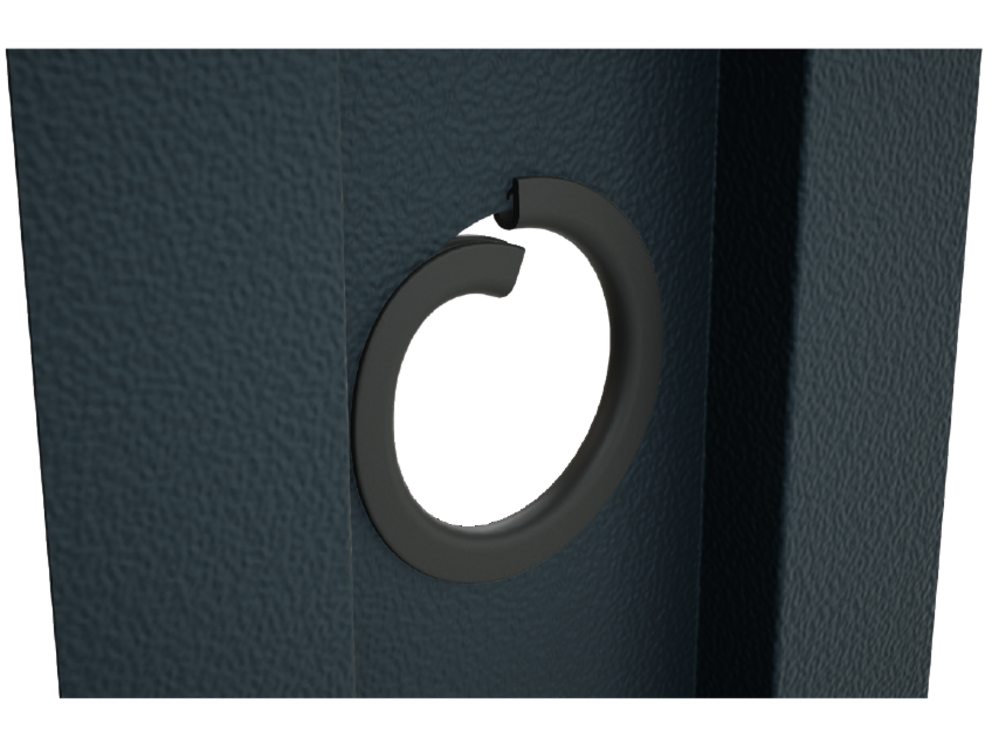

Dostarczaną razem z Dachówkami solarnymi ochronę krawędzi umieść w otworze kanału kablowego wykonanym rozwiertakiem do puszek. Chroni ona przewód przed uszkodzeniem o niezabezpieczoną krawędź blachy. Poprzez zastosowanie ochrony krawędzi zapewnia się bezpieczne układanie przewodów i zapobiega uszkodzeniu przewodów podczas ruchu lub drgań.
Ze względu na długość dostarczanej ochrony krawędzi otrzymujemy średnicę otworu Ø 50 mm.

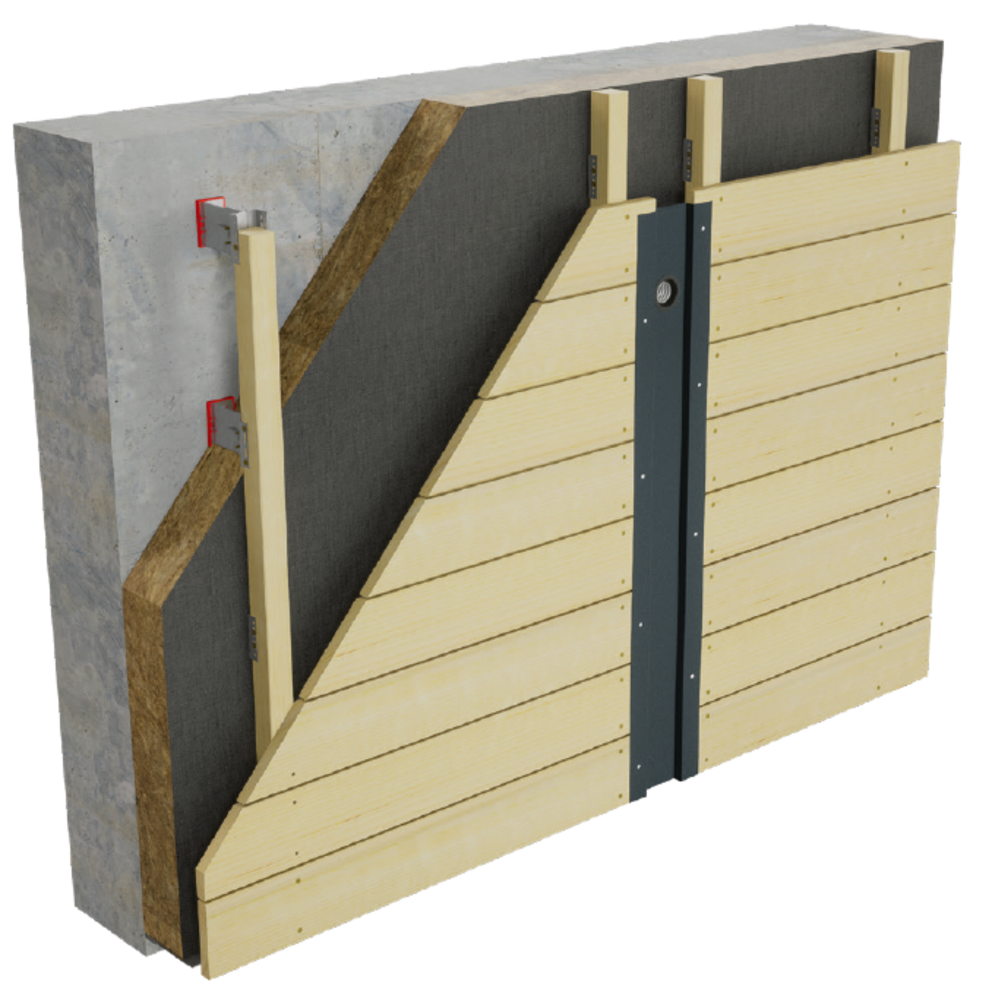

Montaż prefabrykowanego kanału kablowego w deskowaniu. Istotne jest, aby przepust ścienny umiejscowiony był centralnie za otworem kanału kablowego.

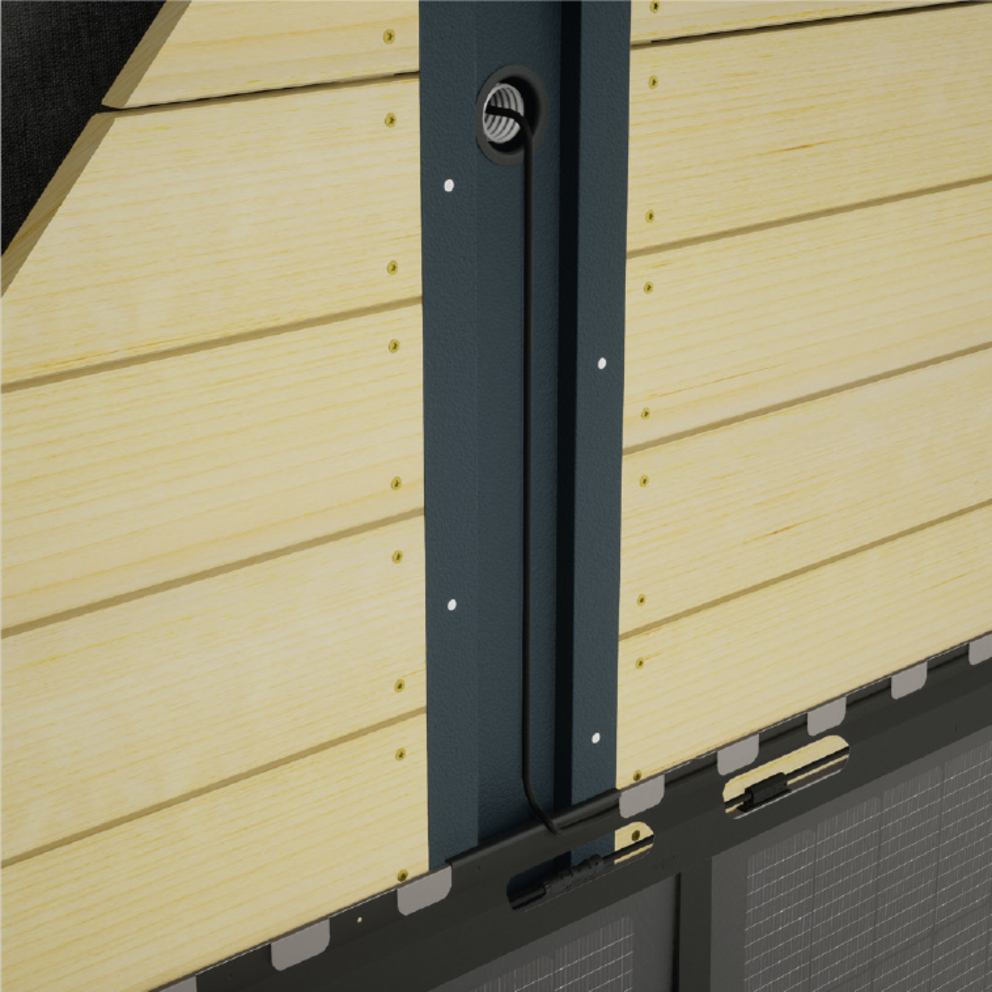

Wkładanie przewodu zasilającego do kanału kablowego.

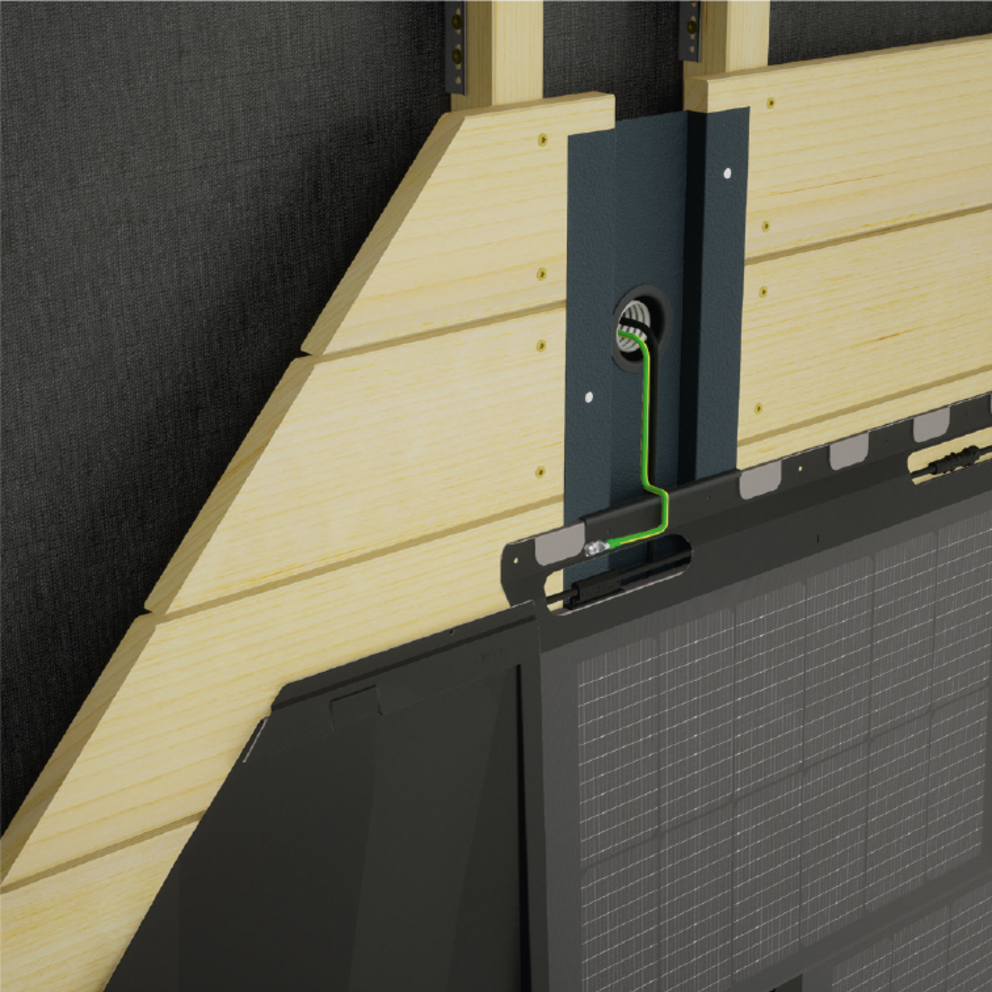

Wkładanie przewodu zasilającego oraz montaż przewodu wyrównania potencjałów do Dachówki solarnej z zastosowaniem dostarczonego mocowania.
