Zastosowanie na dachu

Konstrukcja nośna powinna zostać zaprojektowana i wykonana zgodnie z wymogami statycznymi (odniesionymi do obiektu i jego lokalizacji).

Należy jeszcze przed rozpoczęciem robót ciesielskich przekazać ich wykonawcy wymiary łat oraz życzenia dotyczące wykonania (np. formowania naroża i kalenicy, rozmieszczenie i wykonanie kanału kablowego) i zweryfikować ich poprawność.

Podłoże należy wykonać zgodnie z obowiązującymi normami i dostosować do warunków lokalnych.

Zalecenie – pełne deskowanie:

Szerokość desek: 80–160 mm
Grubość desek: min. 24 mm
Wilgotność drewna: maks. 20%

Zalecenie – płyta drewnopochodna (wg EN 14964):

Grubość materiału: min. 22 mm

W przypadku jednowarstwowych, nieizolowanych konstrukcji dachowych dach spodni należy wykonać zgodnie z wymogami krajowymi (normami definiującymi dach spodni), jednak co najmniej z bitumiczną warstwą rozdzielającą. Maty strukturalne nie są wymagane ze względu na odporność aluminium na korozję. PREFA odradza stosowanie mat strukturalnych. W przypadku grubszych warstw rozdzielających należy używać odpowiednio dłuższych wkrętów.

Jeśli do wykonania podłoża pod krycie dachowe materiałami PREFA mają zostać użyte płyty drewnopochodne, należy skonsultować z ich producentem lub sprzedawcą kwestię doboru odpowiedniej grubości, sposobu mocowania do płyt oraz możliwości zastosowania w charakterze deskowania pod dach metalowy.

W przypadku stosowania płyt drewnopochodnych wymagana jest warstwa rozdzielająca.

Deskowanie z płyt OSB zalicza się do konstrukcji specjalnych i powinno być zaprojektowane właśnie jako taka konstrukcja.

Wskazówka

Firma PREFA nie zaleca wykonywania konstrukcji nośnej pod pokrycia metalowe z płyt OSB, bez względu na to, czy kładzie się warstwę rozdzielającą, czy też nie.

Ze względu na potrzebne prowadzenie przewodów, podkonstrukcję drewnianą należy wykonać zgodnie z poniższymi szczegółami. Liczba i pozycja kanałów kablowych zostaje zdefiniowana przez Technika Produktu PREFA i przedstawiona w planie ułożenia PV.

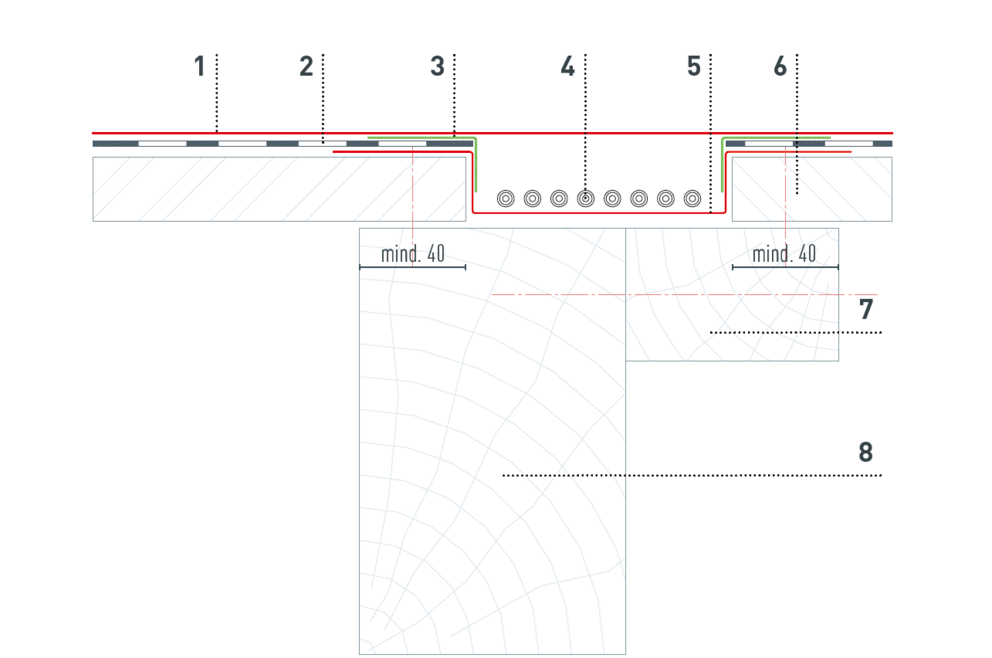

1 Dachówka solarna
2 Bitumiczna warstwa rozdzielająca
3 Taśma uszczelniająca
4 Wiązki i połączenia przewodów

5 Kanał kablowy (kantówka)
6 Pełne deskowanie (min. 24 mm)
7 Drewno konstrukcyjne
8 krokwie dachowe

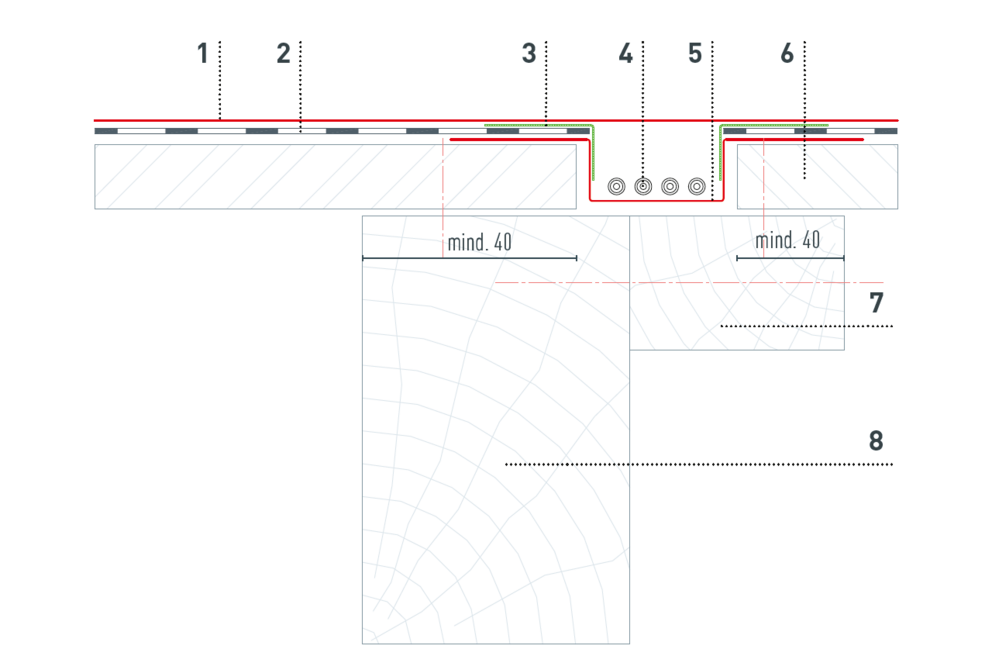

1 Dachówka solarna
2 Bitumiczna warstwa rozdzielająca
3 Taśma uszczelniająca
4 Wiązki i połączenia przewodów

5 Kanał kablowy (kantówka)
6 Pełne deskowanie (min. 24 mm)
7 Drewno konstrukcyjne
8 krokwie dachowe

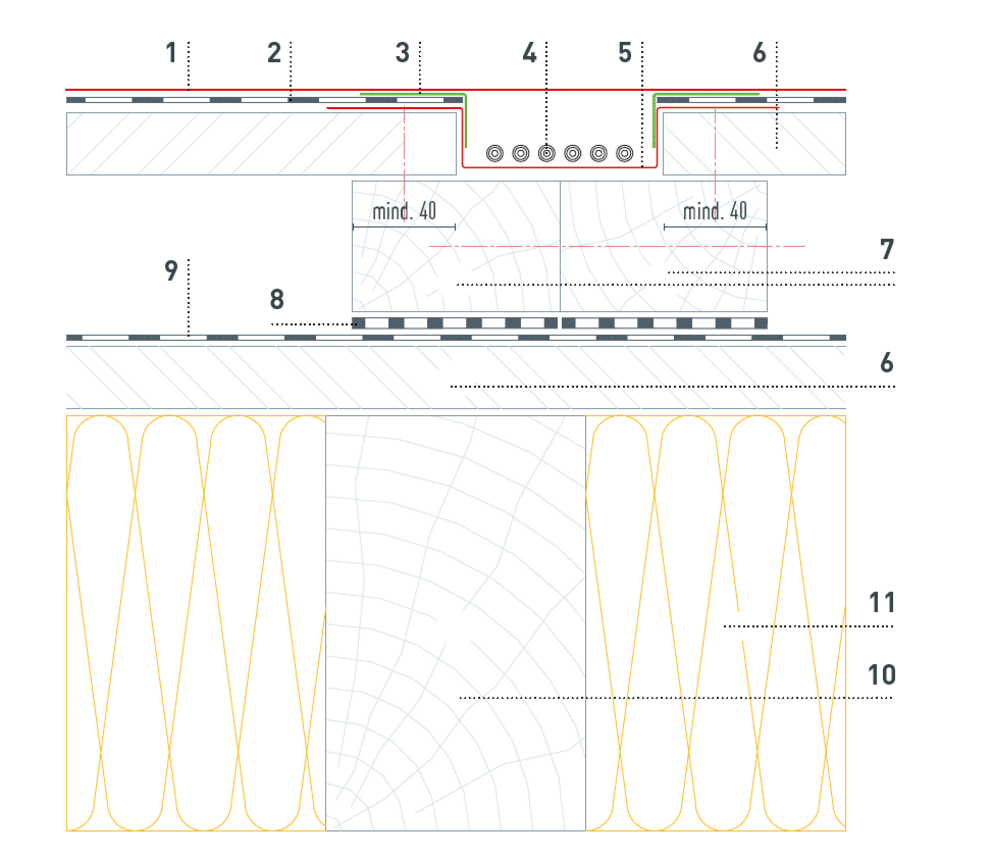

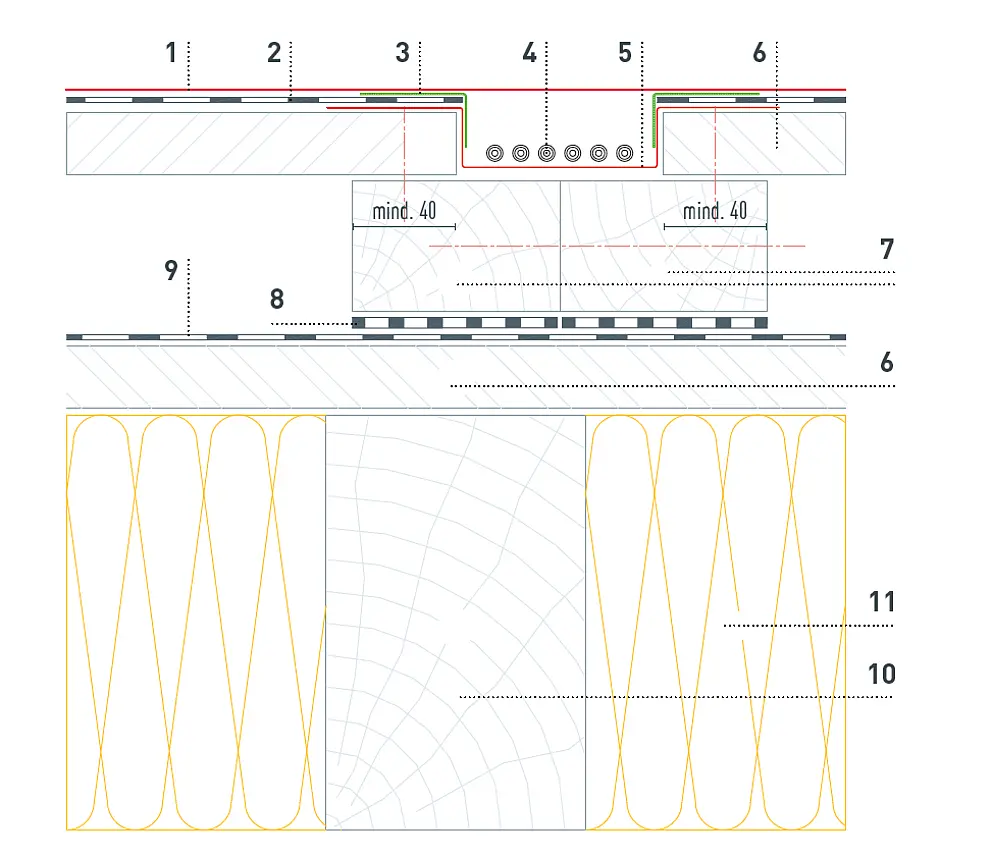

1 Dachówka solarna
2 Bitumiczna warstwa rozdzielająca
3 Taśma uszczelniająca
4 Wiązki i połączenia przewodów
5 Kanał kablowy (kantówka)
6 Pełne deskowanie (min. 24 mm)

7 kontrłaty
8 Taśma uszczelniająca do gwoździ
9 Otwarta dyfuzyjnie membrana dachowa
10 krokwie dachowe
11 Materiał izolacyjny

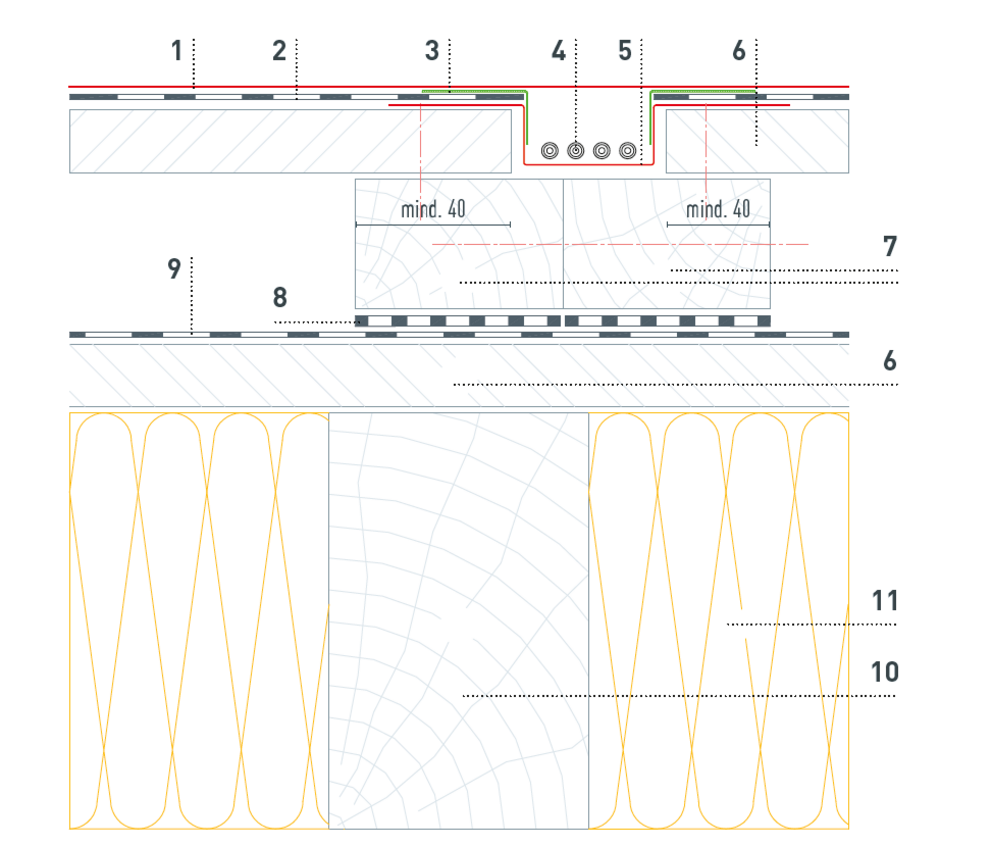

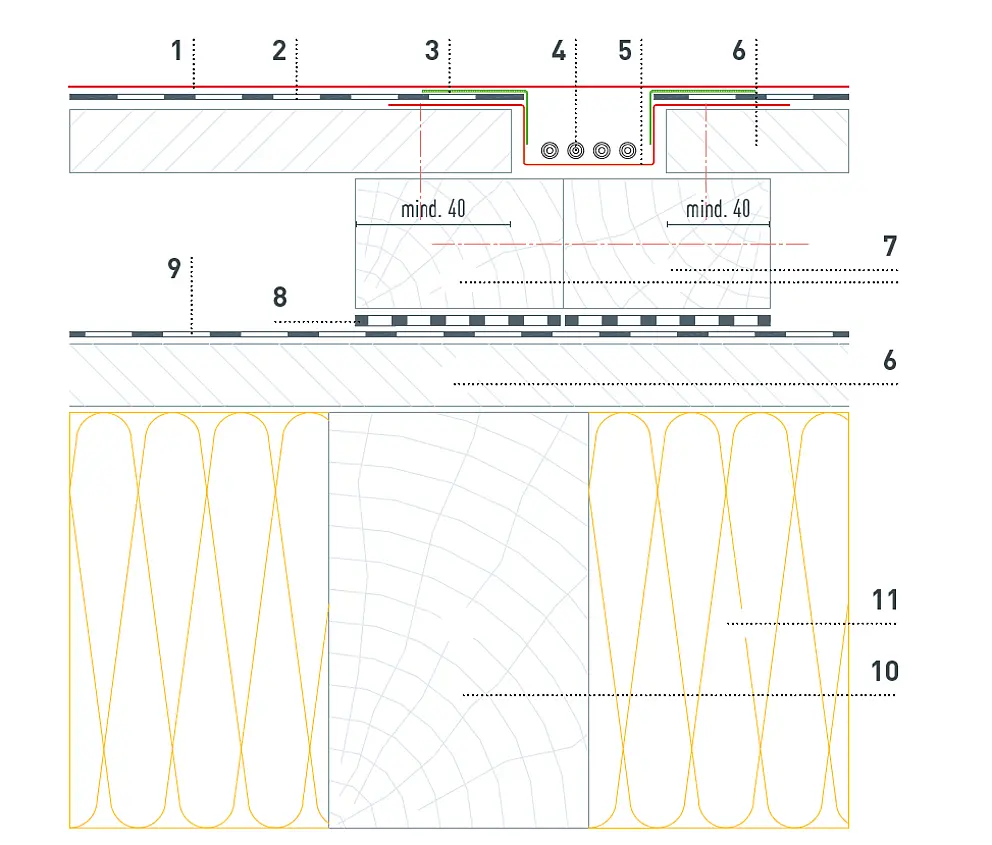

1 Dachówka solarna
2 Bitumiczna warstwa rozdzielająca
3 Taśma uszczelniająca
4 Wiązki i połączenia przewodów
5 Kanał kablowy (kantówka)
6 Pełne deskowanie (min. 24 mm)

7 kontrłaty
8 Taśma uszczelniająca do gwoździ
9 Otwarta dyfuzyjnie membrana dachowa
10 krokwie dachowe
11 Materiał izolacyjny

Przepusty dachowe lub przejścia do wnętrza budynku wykonywane są przez kilka warstw komponentów, co wymaga współdziałania wielu branż (dekarz/blacharz, cieśla i elektryk).

Wszystkie działania należy przeprowadzić zgodnie z harmonogramem budowy.

Przepusty dachowe wykonać fachowo – nie mogą naruszać funkcji lub przeznaczenia pokrycia więźby dachowej.

Przepusty klejone, takie jak przepusty do instalacji fotowoltaicznej PREFA, mogą być takim rozwiązaniem.

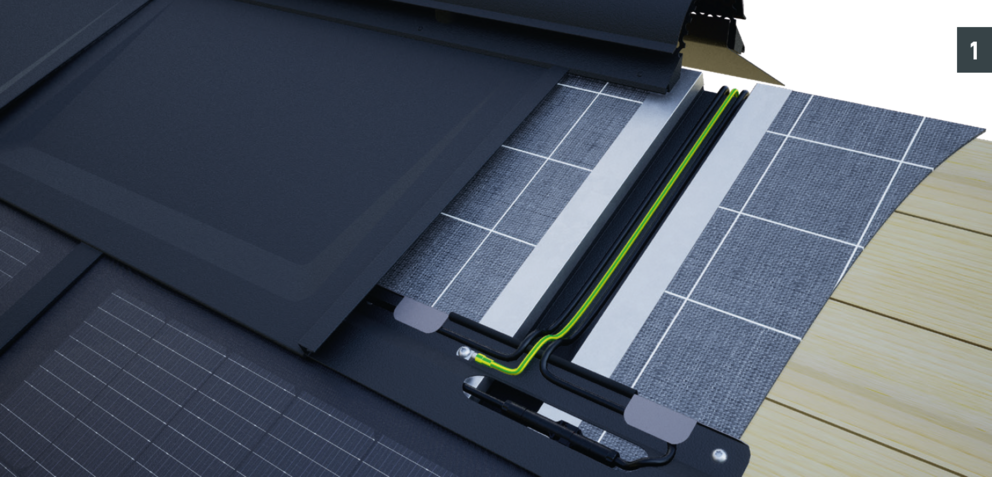

Przepust kablowy przez kalenicę przy jednowarstwowej konstrukcji dachu (fot. 1)

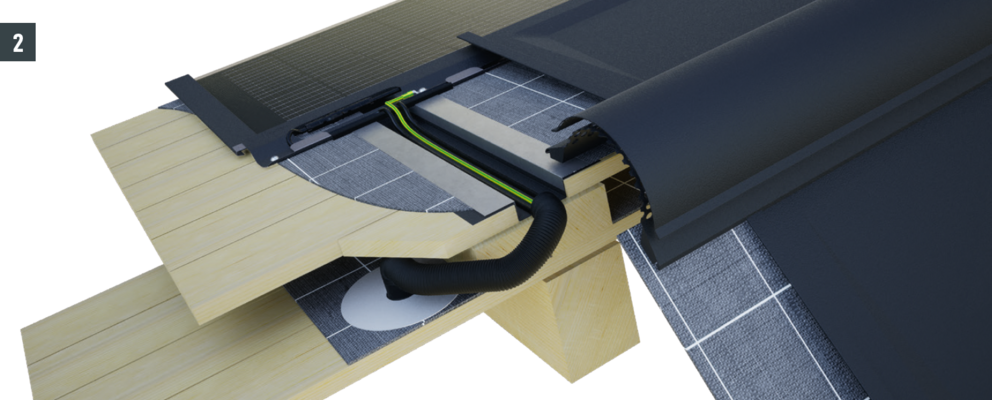

Przepust kablowy przez kalenicę przy dwuwarstwowej konstrukcji dachu (fot. 2)

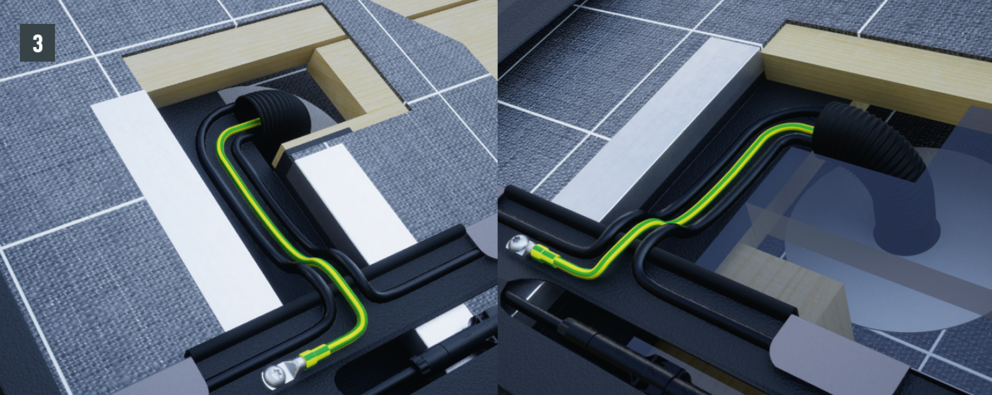

Przepust kablowy przez połać przy jednowarstwowej konstrukcji dachu (fot. 3)
