Dane techniczne
Moc |
100 Wp |
|---|---|
Zapotrzebowanie na miejsce na kWp |
5,88 m² |
Wymiary |
1400 × 420 mm (1,7 szt./m²) |
Masa |
7,4 kg (12,6 kg/m²) |
Typ ogniwa |
mono; half-cut |
Nachylenie dachu |
od 17° (31%) |
Obszar zastosowania |
Test obciążenia śniegiem w oparciu o podstawy badania SPF dla nachylenia dachu 0° – 60° 11 kN/m². |
Materiał |
Aluminium powlekane metodą coil-coating 0,7 mm |
Podkonstrukcja i warstwa rozdzielająca* |
pełne deskowanie (min. 24 mm) z bitumiczną warstwą izolacyjną* |
Mocowanie standardowe |
bezpośrednio, 5 wkrętów na dużą dachówkę solarną |
* Należy przestrzegać norm i reguł technicznych obowiązujących w danym kraju.
Charakterystyka elektryczna w STC*
Moc znamionowa PMPP |
100 Wp |
Napięcie znamionowe UMPP |
16,38 V |
Prąd znamionowy IMPP |
6,11 A |
Napięcie jałowe UOC |
19,33 V |
Prąd zwarciowy ISC |
6,42 A |
Sprawność modułu |
16,6% |
Tolerancja mocy |
+/- 5% |
* STC (Standard Test Conditions): Moc naświetlania 1000 W/m², rozkład spektralny AM 1,5 | temperatura 25±2 °C, zgodnie z EN 60904-3
Dane ogólne
Ogniwa |
18 ogniw solarnych o wysokiej sprawności |
Typ ogniwa |
mono PERC, 10 szyn zbiorczych (BB) |
Wymiary ogniwa |
182 × 91 mm |
Liczba diod obejścia |
1 |
Specyfikacja szkła |
Szkło ESG 3,2 mm, pryzmatyczne |

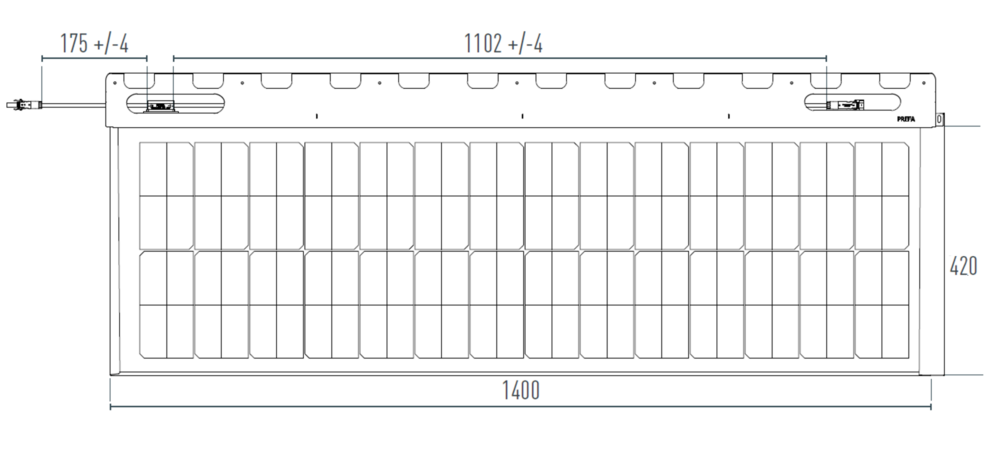

Wymiary panelu solarnego |
1400 × 420 mm na ułożonej powierzchni |
Masa panelu solarnego |
7,4 kg (12,6 kg/m²) |
Klasa ochrony |
II |
Puszka przyłączeniowa |
1 dioda obejścia; IP65, zgodne z IEC62790 |
maks. napięcie układu / maks. prąd wsteczny |
1.000 V/12 A |
Złącze modułowe |
Kabel solarny 4,0 mm² |
Złącze wtykowe |
NIU Power A4 Mini |
Pochodzenie |
wyprodukowano w Austrii |
Typ ochrony przeciwpożarowej IEC |
Klasa C-s2, d0 |
Obciążenie śniegiem |
0°-60° maks. 11 kN/m² |
Właściwości termiczne
Współczynnik napięcia VOC |
-0,3 %/K |
Współczynnik natężenia ISC |
0,06 %/K |
Współczynnik mocy PMAKS. |
-0,39 %/K |
Temperatura otoczenia |
-40 … +85° |
Certyfikaty, badania i gwarancje
Certyfikaty |
ISO 9001, ISO 14001, ISO 45001, IEC 61215:2016 , IEC 61730 |
Gwarancja wydajności dla PMAKS. |
min. 95% w pierwszym roku, następnie maks. redukcja o 0,7% rocznie do 25 lat |
Reakcja na ogień
Reakcja na ogień (wg EN 13501-1) |
C — s2, d0 |
Zachowanie przy obciążeniu ogniem z zewnątrz (zgodnie z EN 13501-5) |
BROOF (t1) |
