Rynna prostokątna

Kliknij wybrany temat, aby przejść bezpośrednio do odpowiedniej instrukcji:

Łączenie rynien prostokątnych przy użyciu 1 kartusza kleju specjalnego

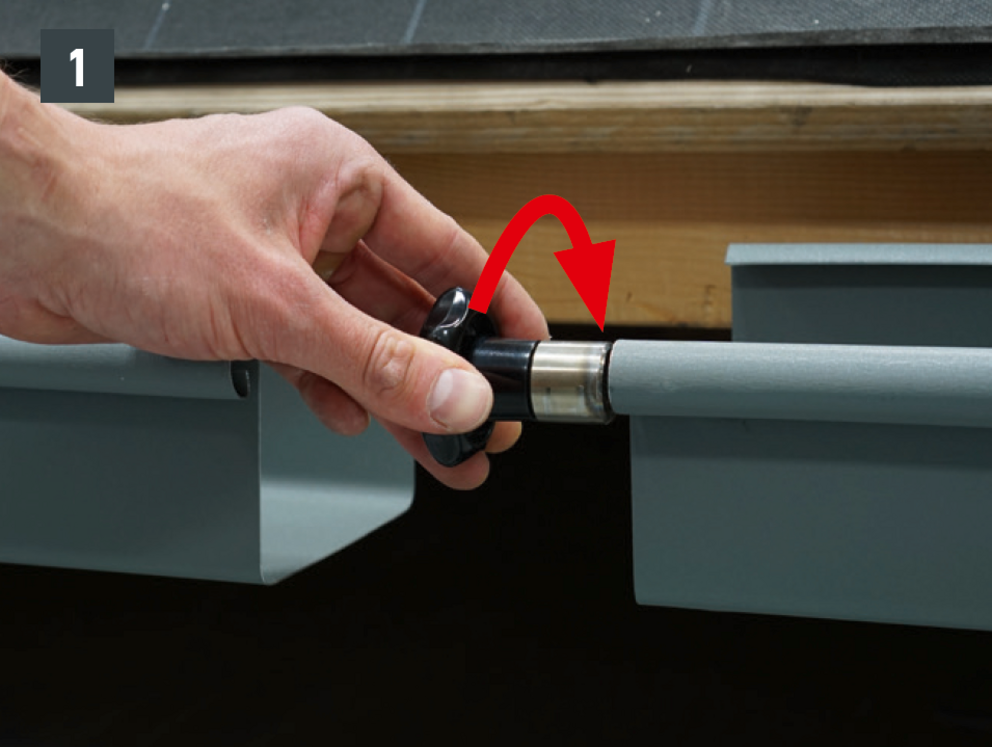

W wykonaniu maksymalnie precyzyjnego połączenia rynien prostokątnych pomaga rozluźnienie wałka rynny nasuwanej przy użyciu rozginacza wałka PREFA (rys. 1).

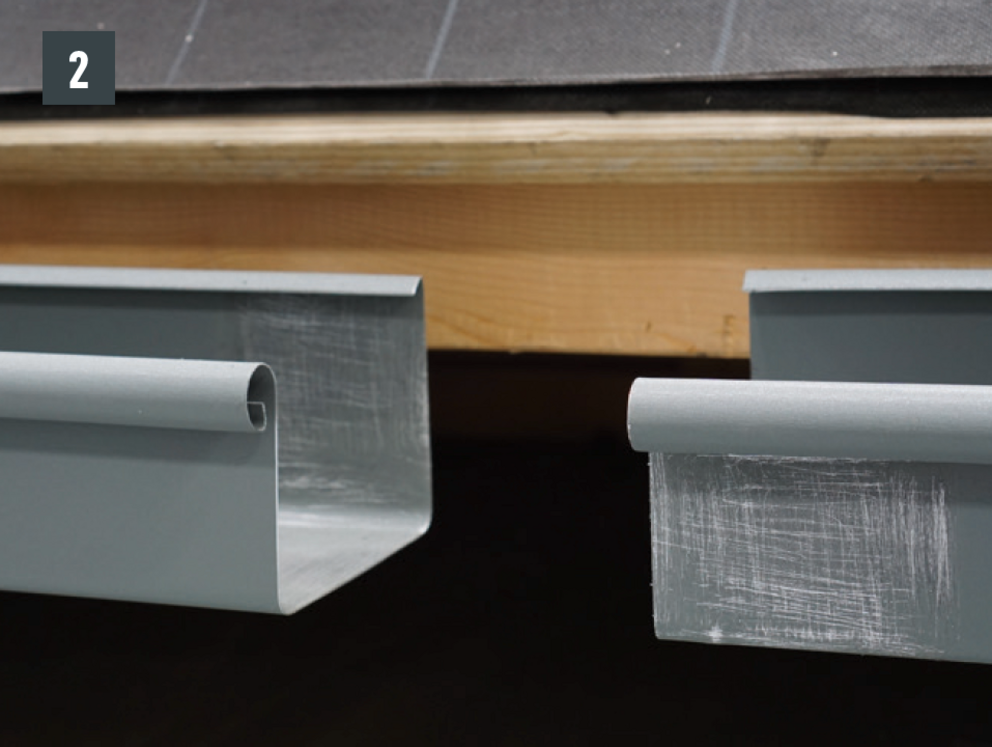

Powierzchnię klejenia przeszlifować dołączonym papierem ściernym. Następnie zakończenia rynien prostokątnych oczyścić dołączonym środkiem. Odczekać 5 minut, aby środek czyszczący odparował (rys. 2).
Ok. 50 mm przed zakończeniem rynny nanieść wałeczek kleju specjalnego PREFA o grubości ok. 8 mm (rys. 3).

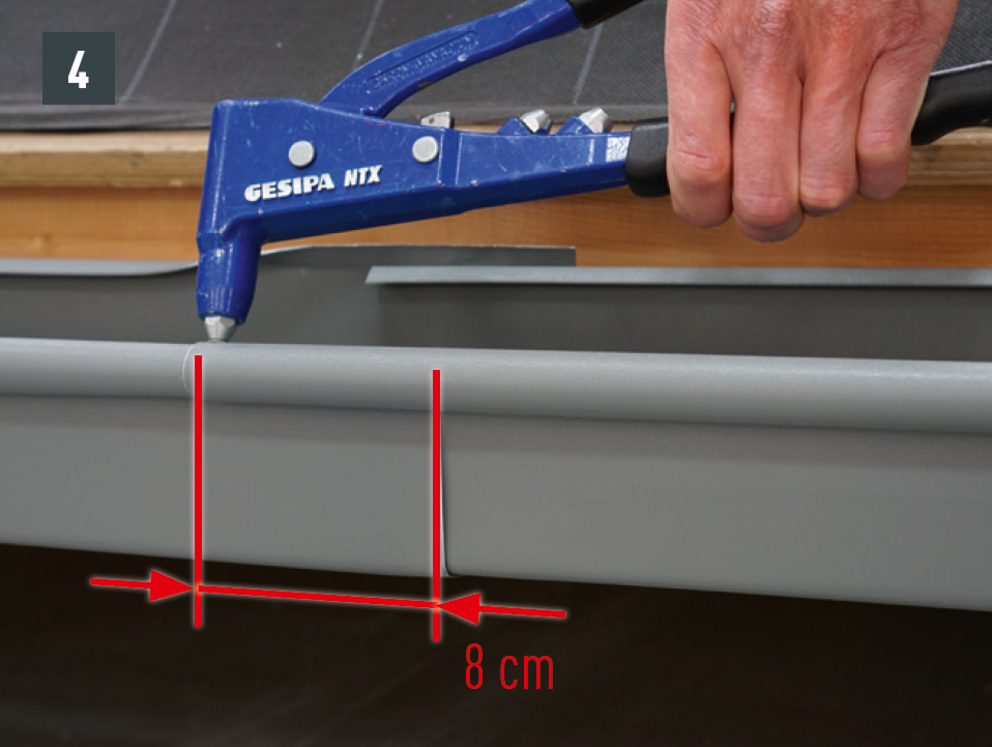

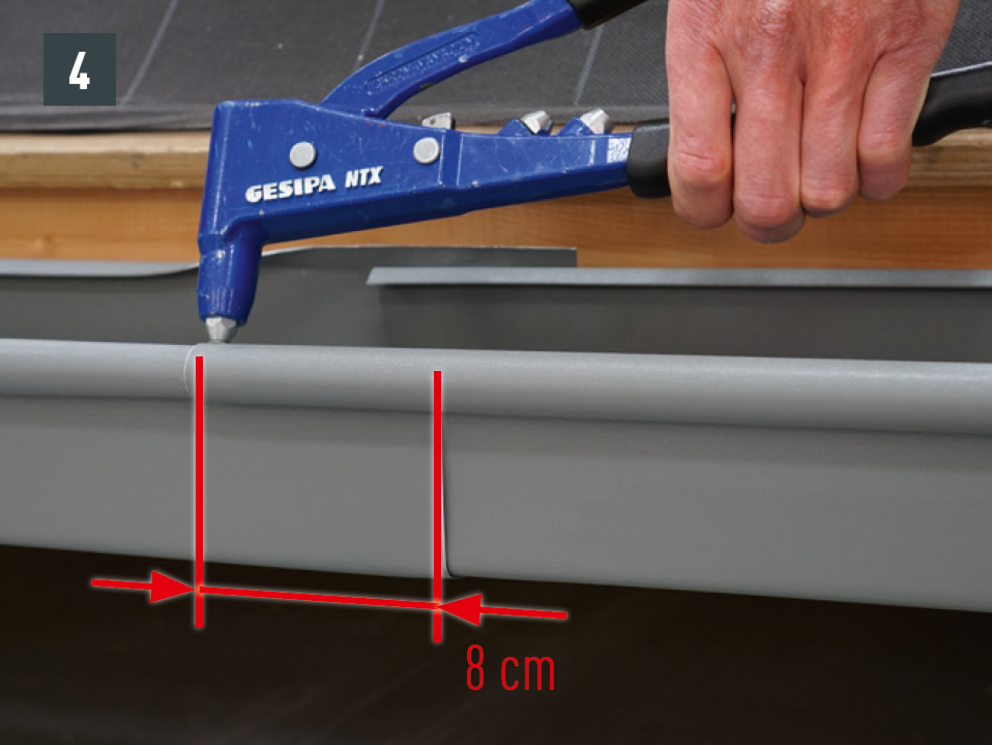

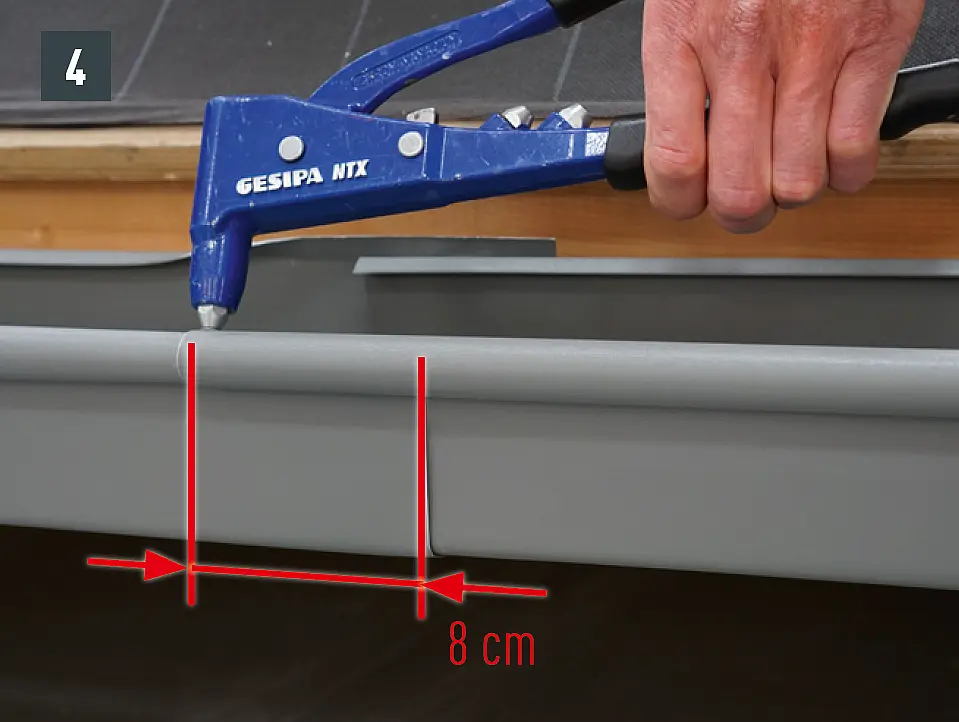

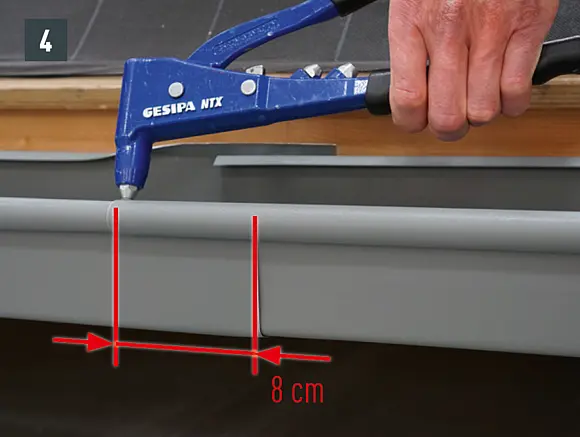

Wsunąć jedną rynnę prostokątną w drugą na głębokość 80 mm, wkręcając w siebie wałki, na wałku rynny założyć nit (rys. 4).

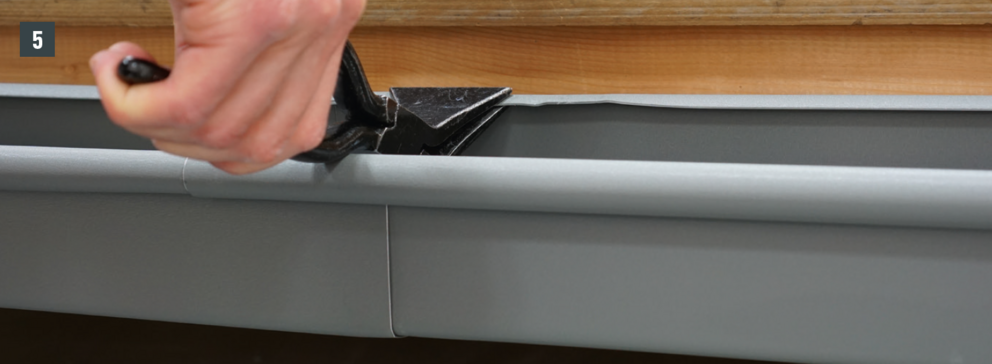

Zamknąć krawędź tylną. Połączenie klejowe jest wykonane poprawnie, jeśli wewnątrz rynny wypłynie trochę kleju (rys. 5).

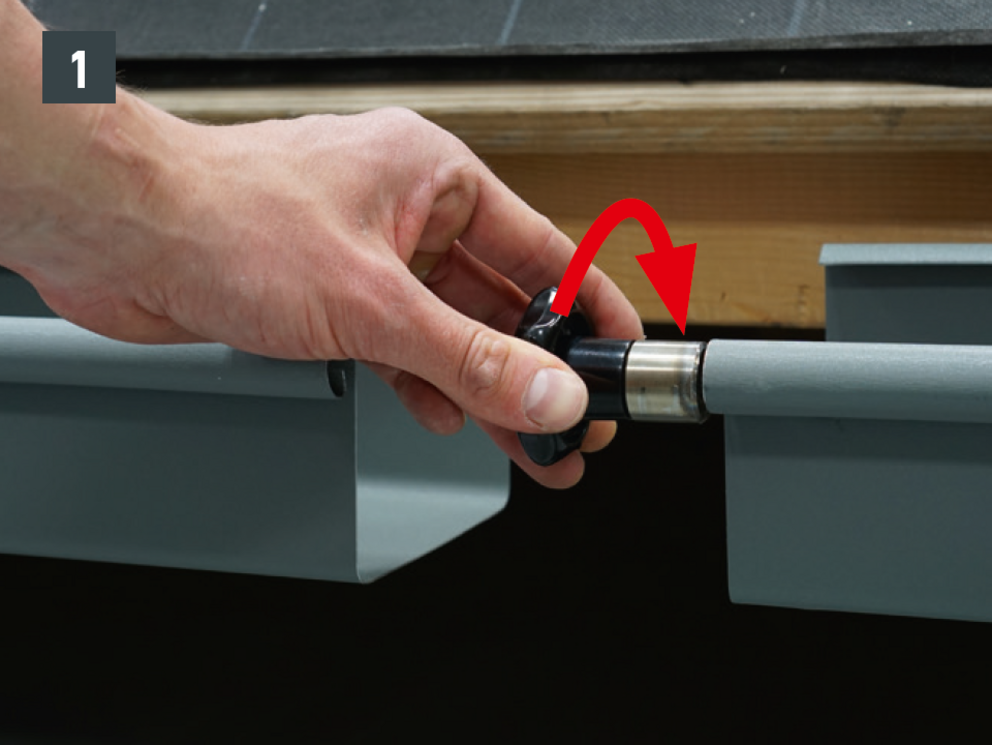

W wykonaniu maksymalnie precyzyjnego połączenia rynien prostokątnych pomaga rozluźnienie wałka rynny nasuwanej przy użyciu rozginacza wałka PREFA (rys. 1).

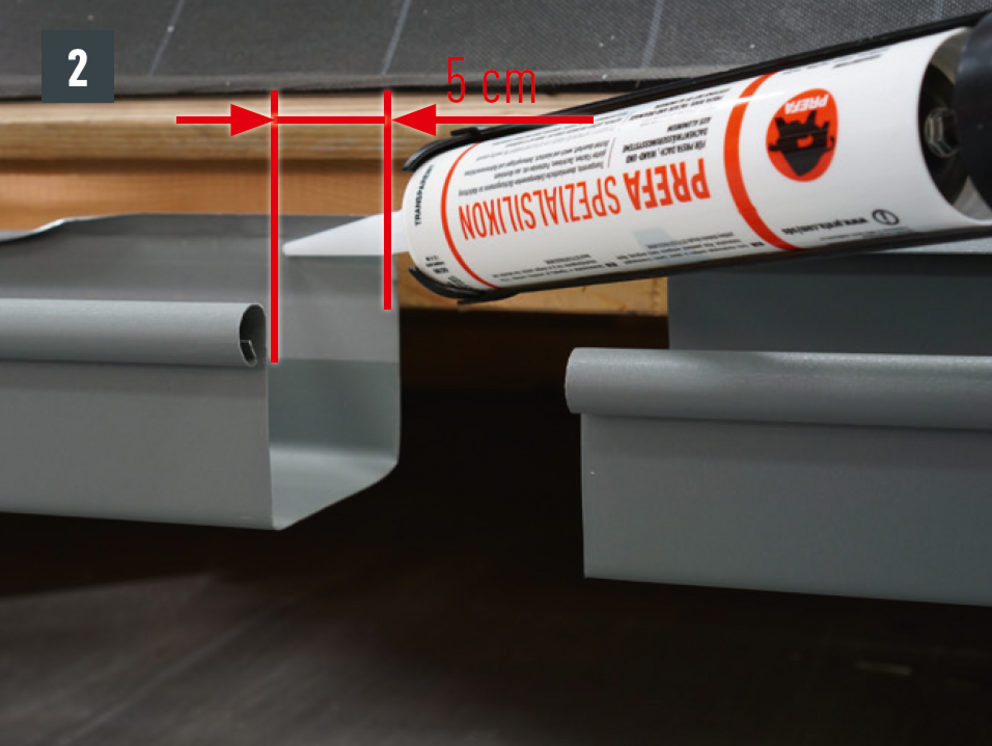

Na oczyszczoną i osuszoną powierzchnię, 50 mm przed zakończeniem rynny prostokątnej, nanieść wałeczek (o grubości ok. 8 mm) silikonu specjalnego PREFA (rys. 2).

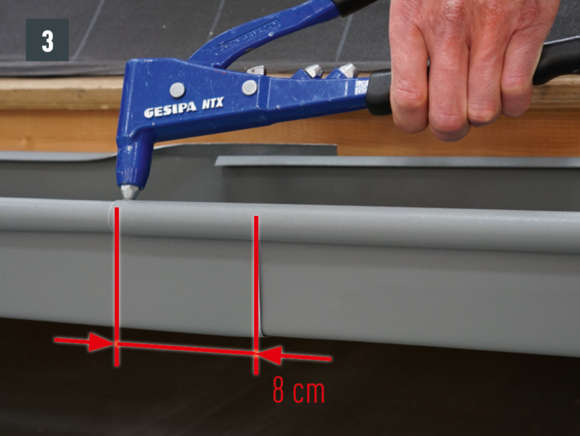

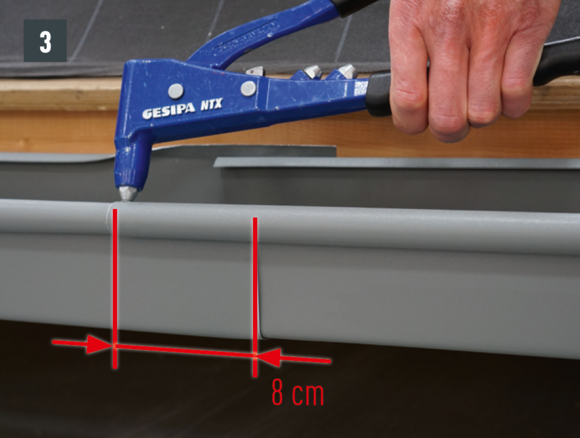

Wsunąć jedną rynnę prostokątną w drugą na głębokość 80 mm, wkręcając w siebie wałki, na wałku rynny założyć nit (rys. 3).

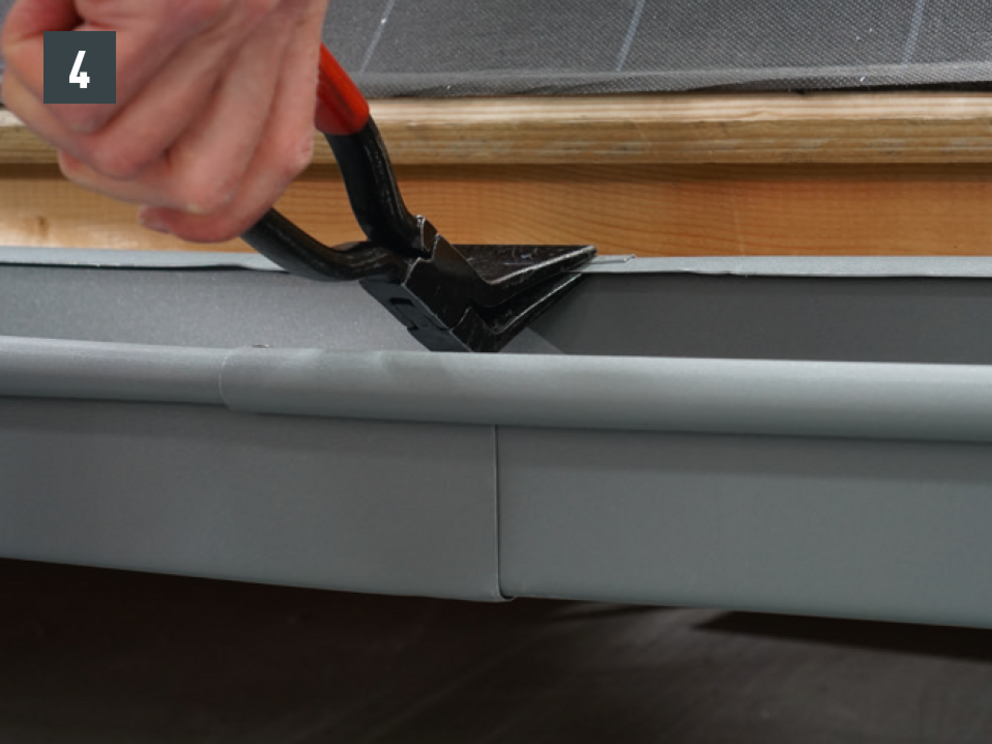

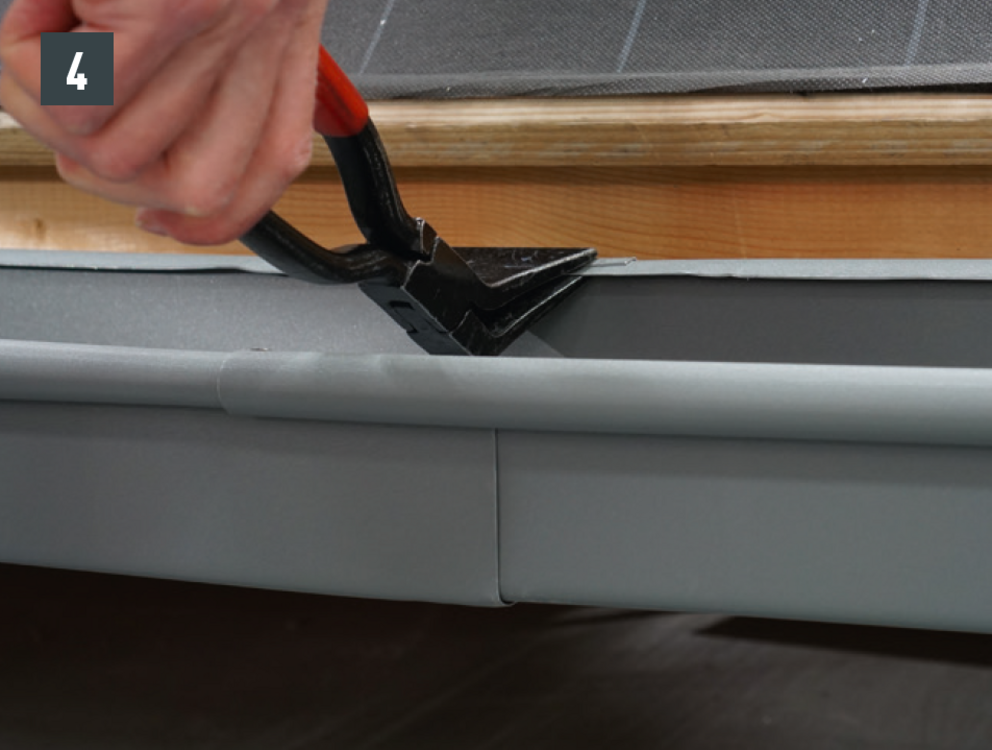

Zamknąć krawędź tylną (rys. 4).

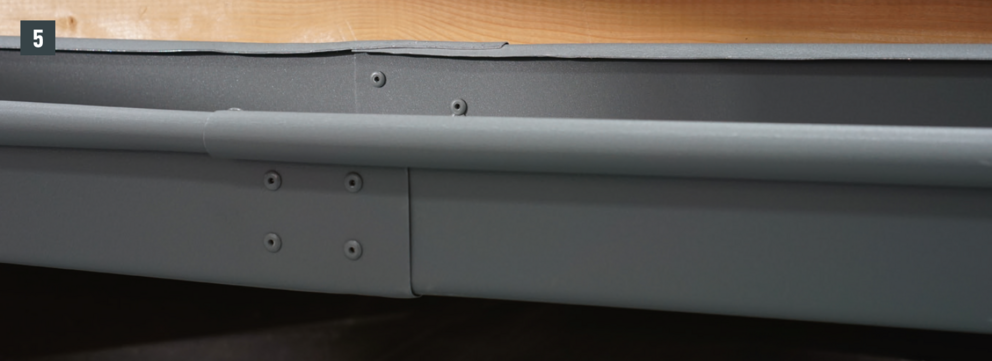

Wykonać nitowanie nitami systemowymi PREFA 4 × 9,5 mm, osadzając je na krzyż (rys. 5).
- Rynna prostokątna 250 6 szt. nitów na szew
- Rynna prostokątna 333 8 szt. nitów na szew
- Rynna prostokątna 400 10 szt. szt. nitów na szew
- Rynna prostokątna 500 12 szt. szt. nitów na szew

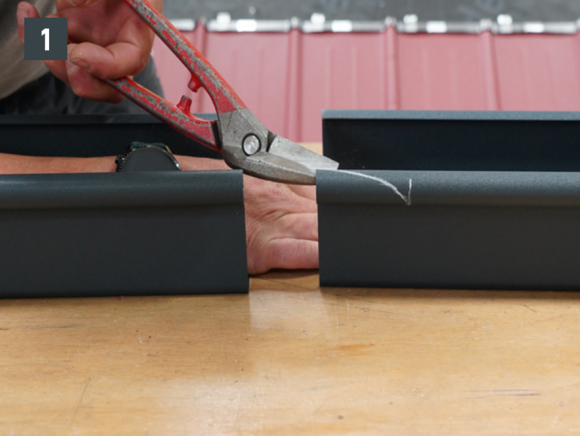

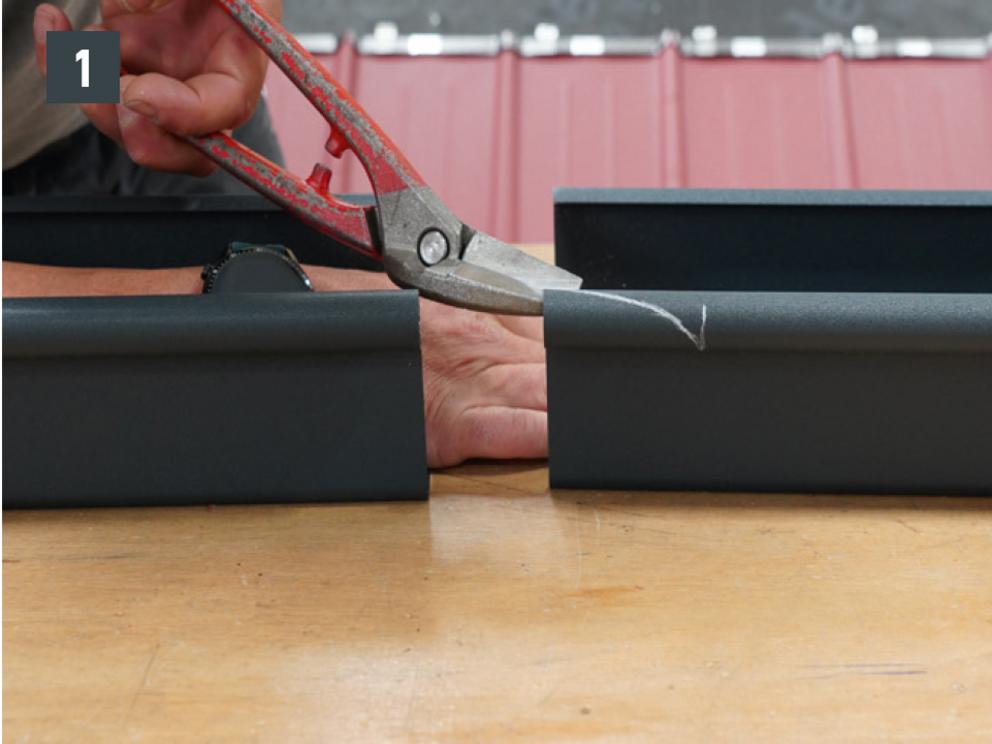

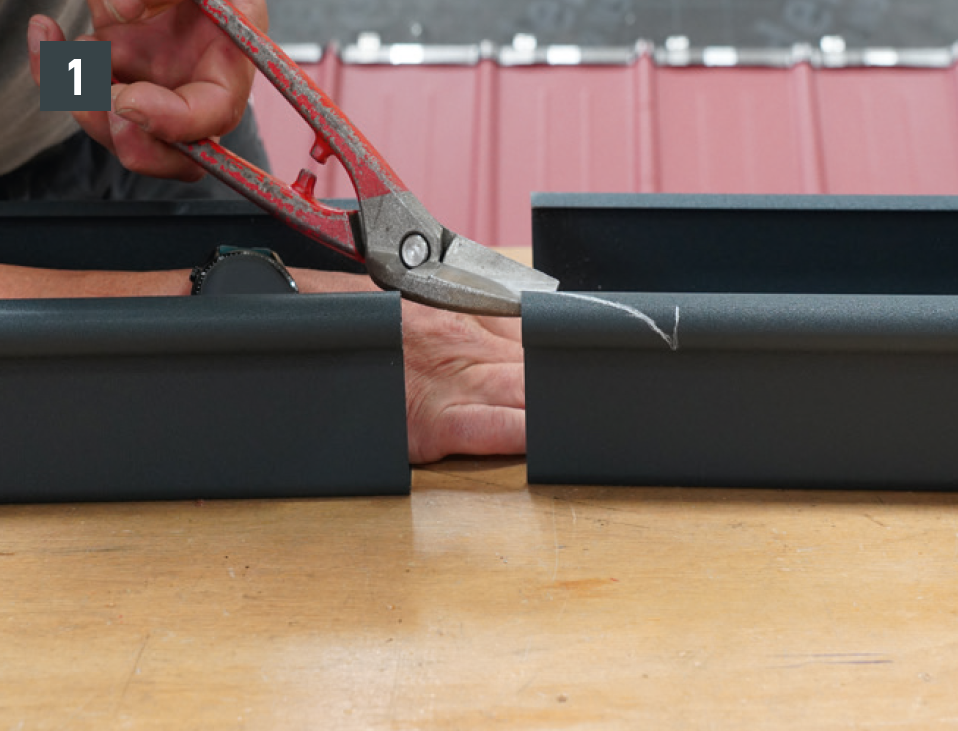

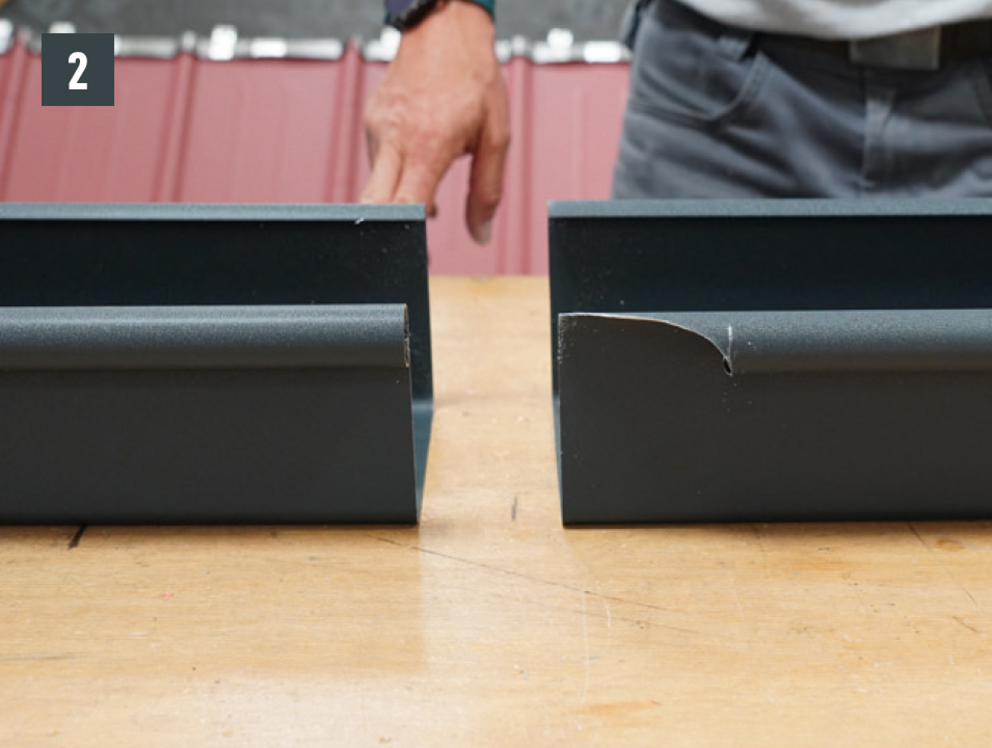

Aby wykonać połączenie rynien bez użycia rozginacza wałka, wałek rynny prostokątnej, która znajdzie się pod spodem, należy przyciąć o 60 mm (rys. 1 i 2).

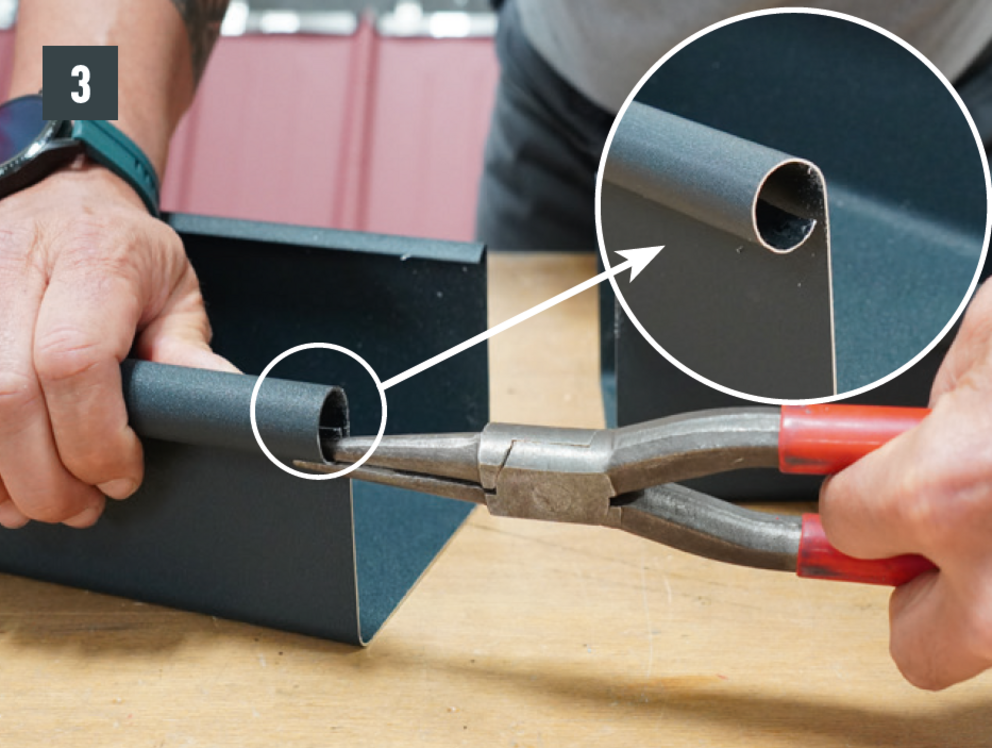

Wałek rynny prostokątnej, która znajdzie się na górze, trzeba otworzyć na odcinku 20 mm za pomocą prostych, wydłużonych szczypiec (rys. 3).

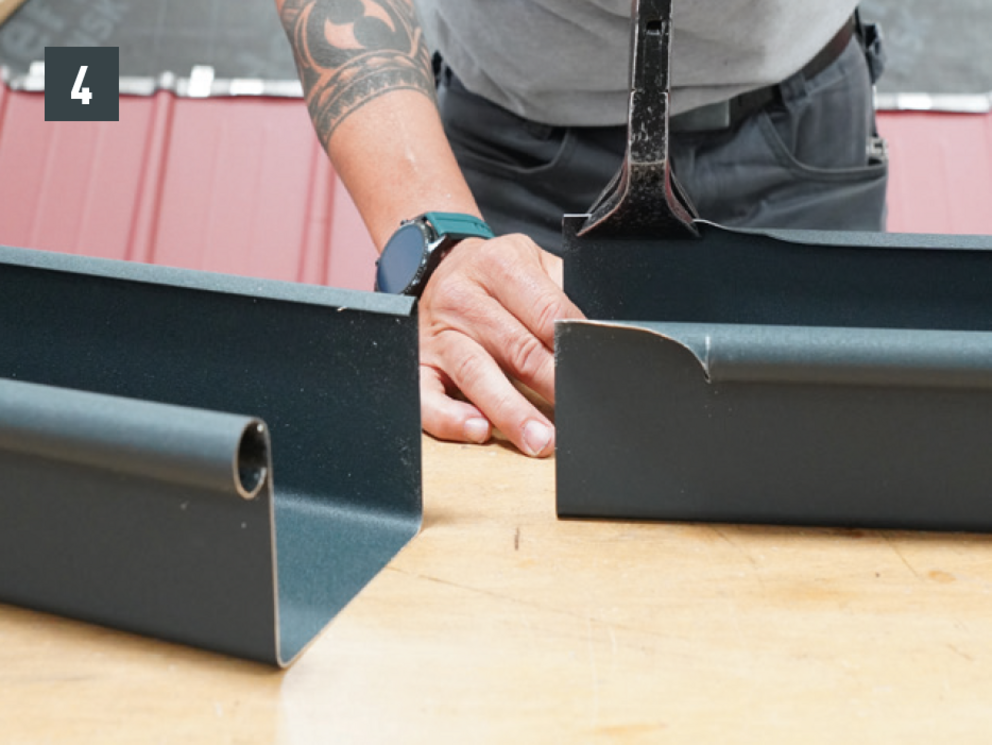

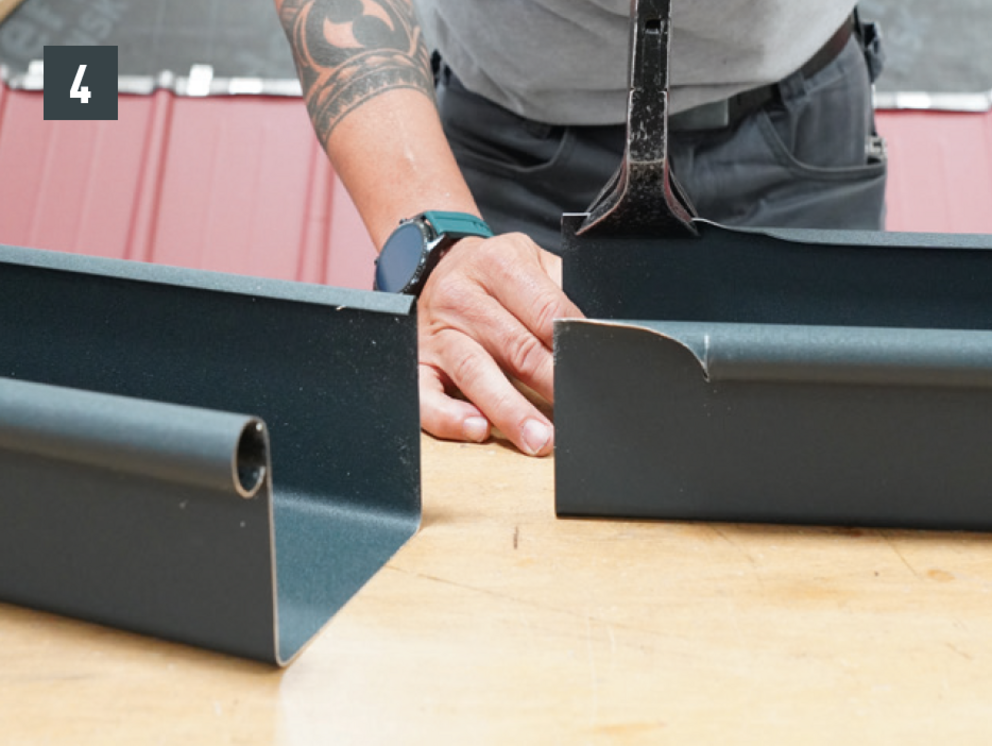

Krawędź tylną należy otworzyć cęgami do falcowania na odcinku ok. 80 mm (rys. 4).

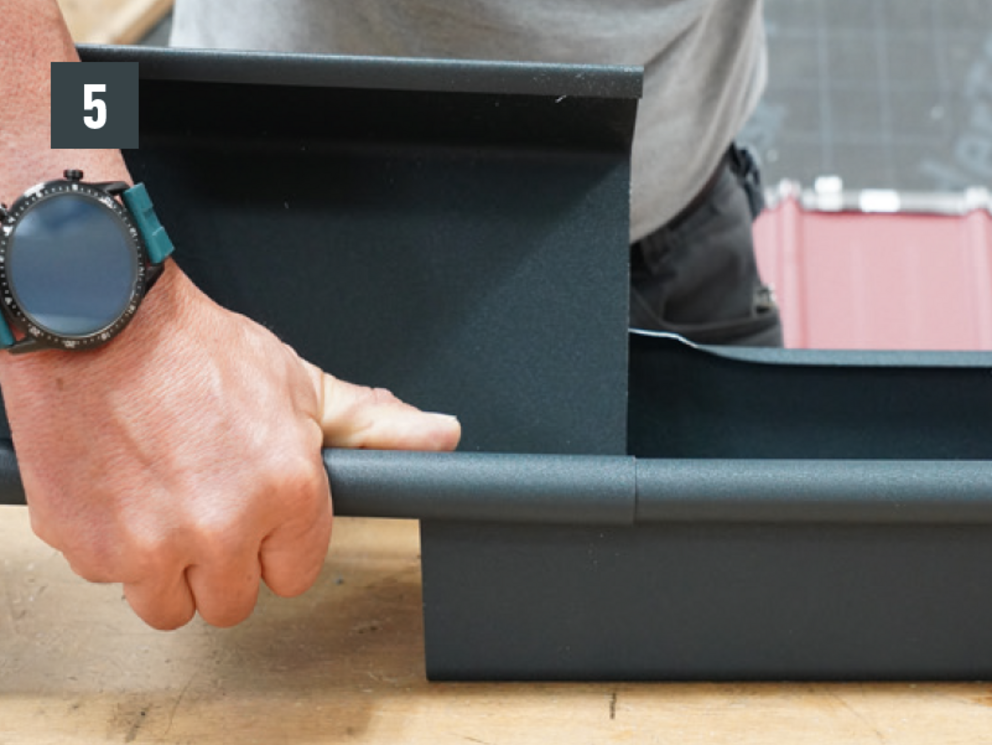

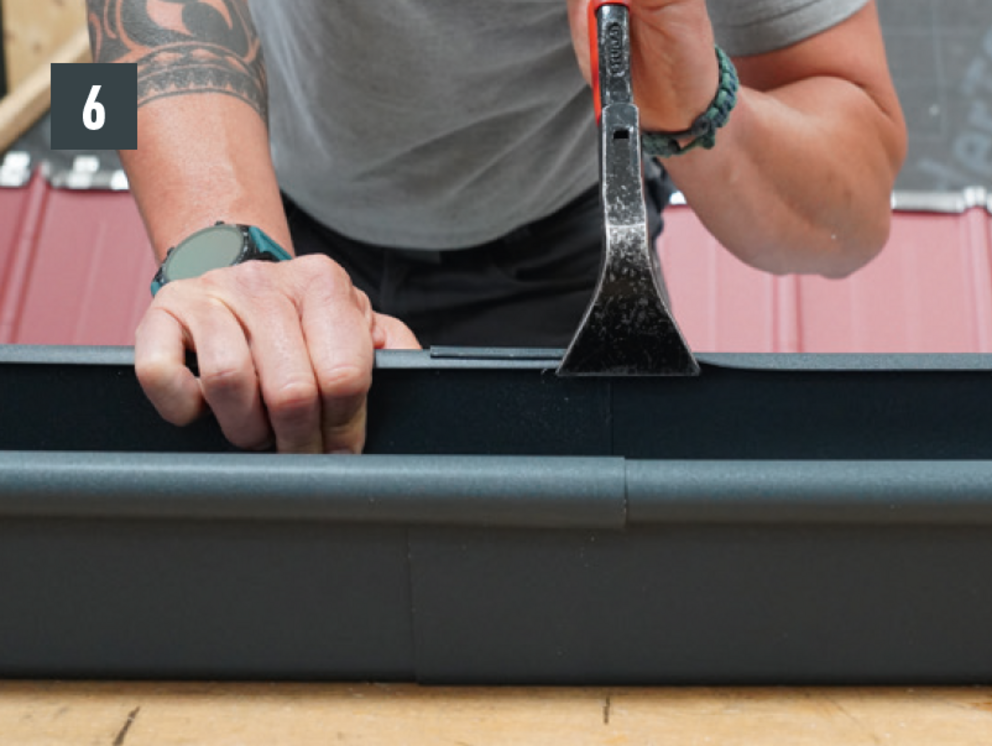

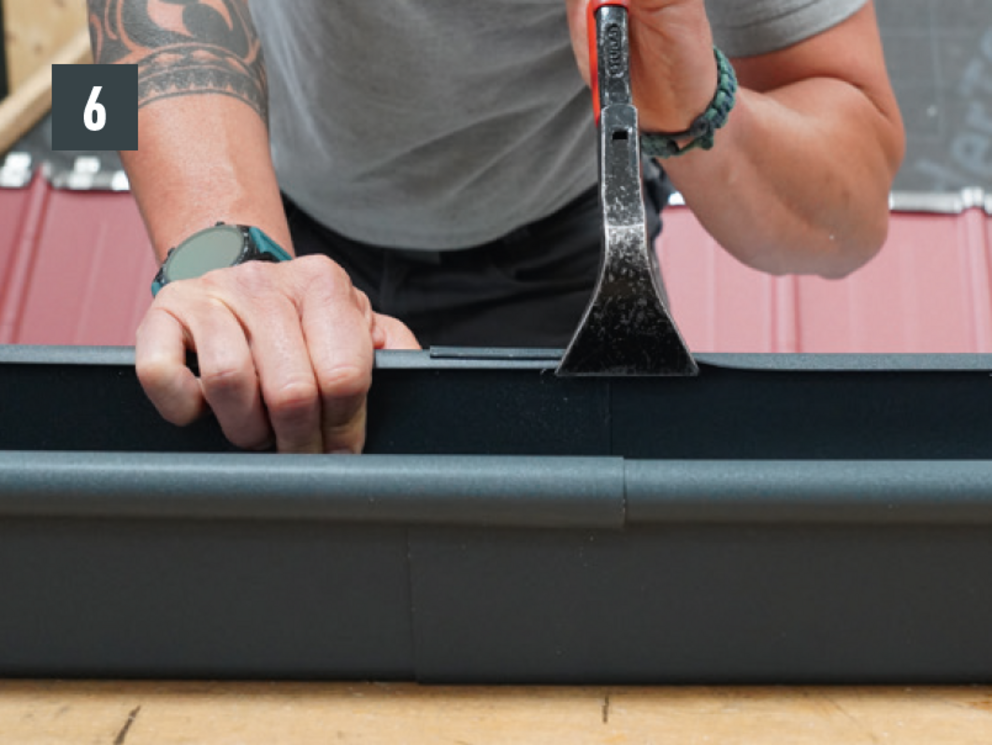

Miejsce łączenia rynien uszczelnić przy użyciu kleju specjalnego PREFA lub silikonu specjalnego PREFA. Następnie wkręcić jedną rynnę prostokątną w drugą, tak aby nachodziły na siebie o ok. 80 mm (rys. 5) i ponownie zamknąć krawędź tylną (rys. 6).

Wskazówka

W przypadku łączenia rynny prostokątnej z narożnikiem do rynny prostokątnej należy zastosować wariant bez rozginacza wałka.

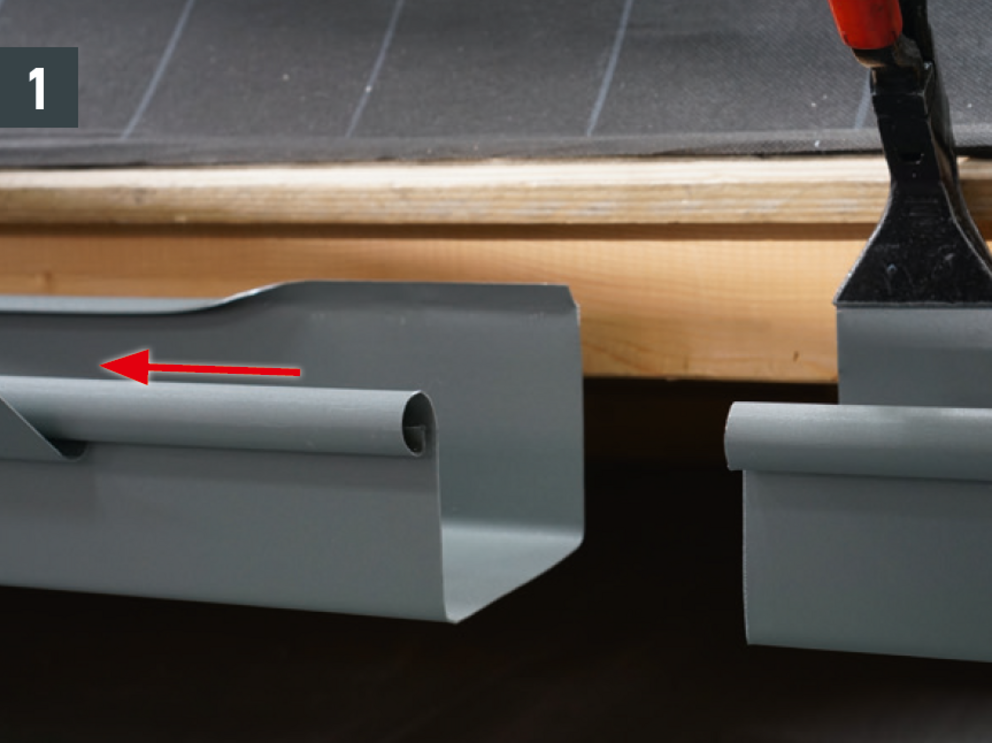

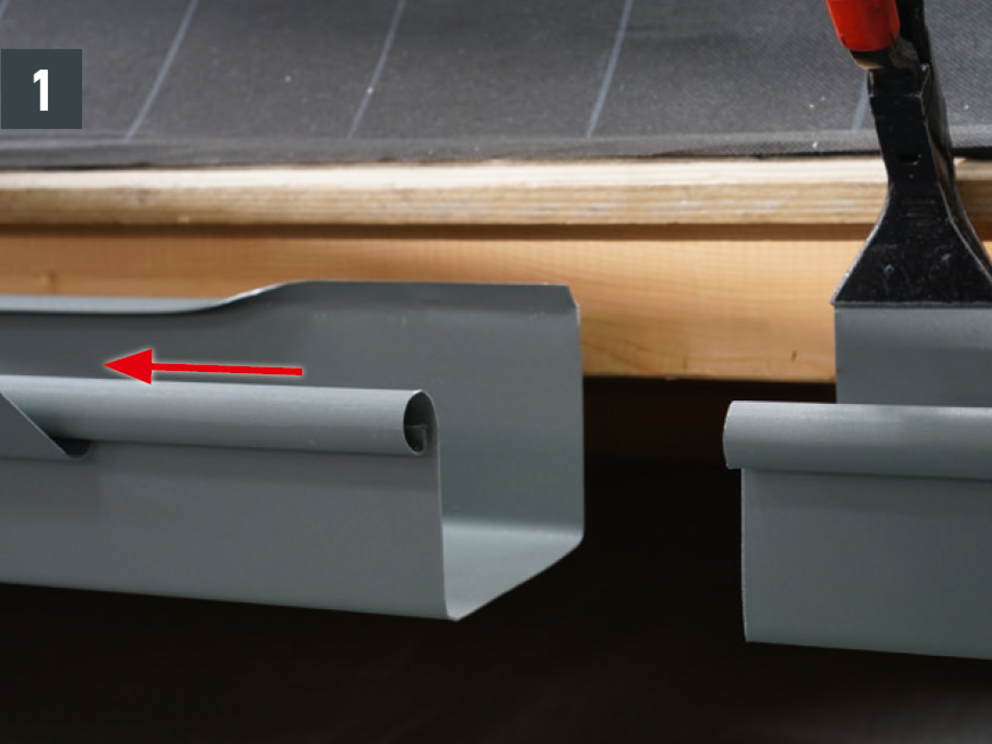

Przygotowanie rynny prostokątnej do montażu dylatacji: Wałek rynny nasunąć na rynnę prostokątną i otworzyć krawędź tylną (rys. 1).

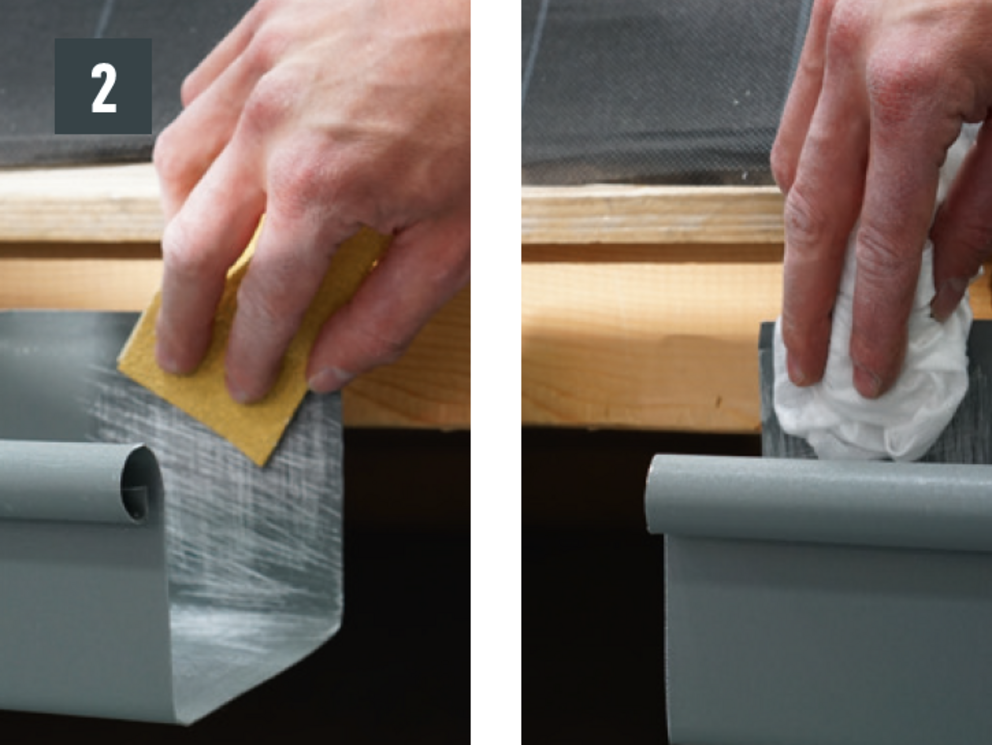

Powierzchnie klejenia przeszlifować dołączonym papierem ściernym oraz oczyścić dołączonym środkiem. Odczekać 5 minut, aby środek czyszczący odparował (rys. 2).

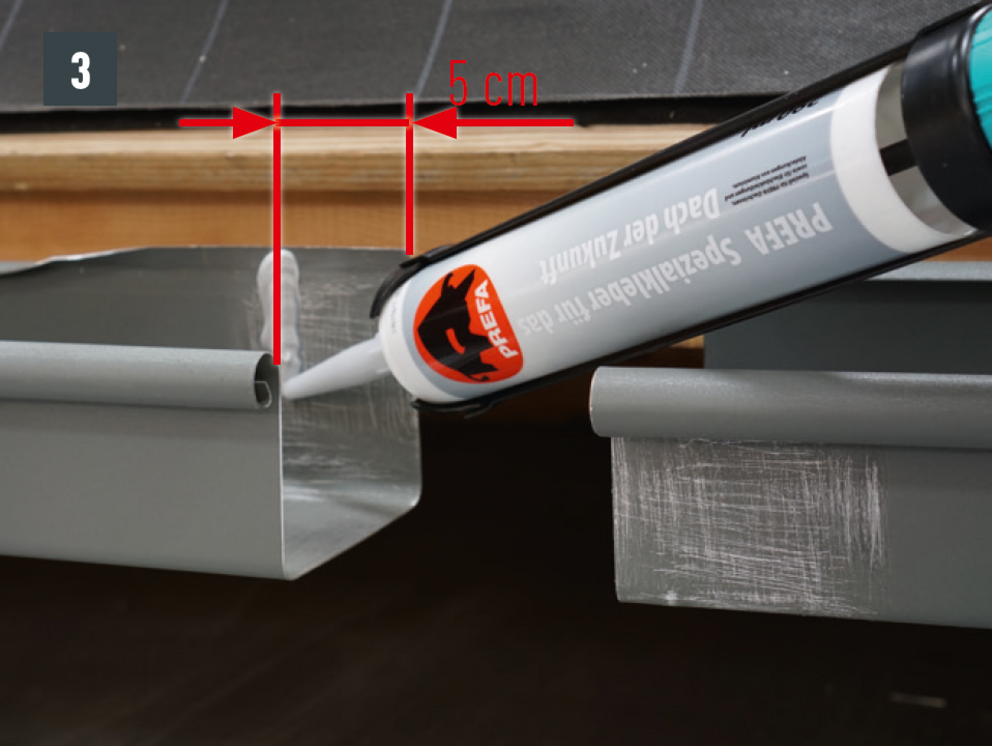

Na końce obu rynien prostokątnych nanieść wałeczek kleju specjalnego PREFA o grubości ok. 8 mm (rys. 3).

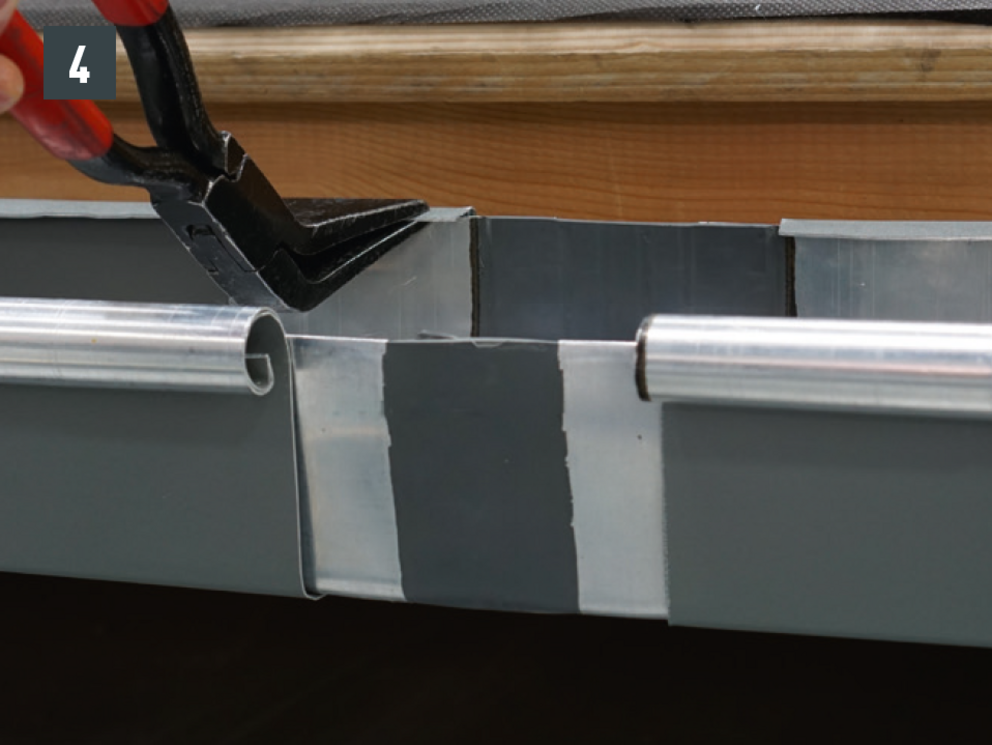

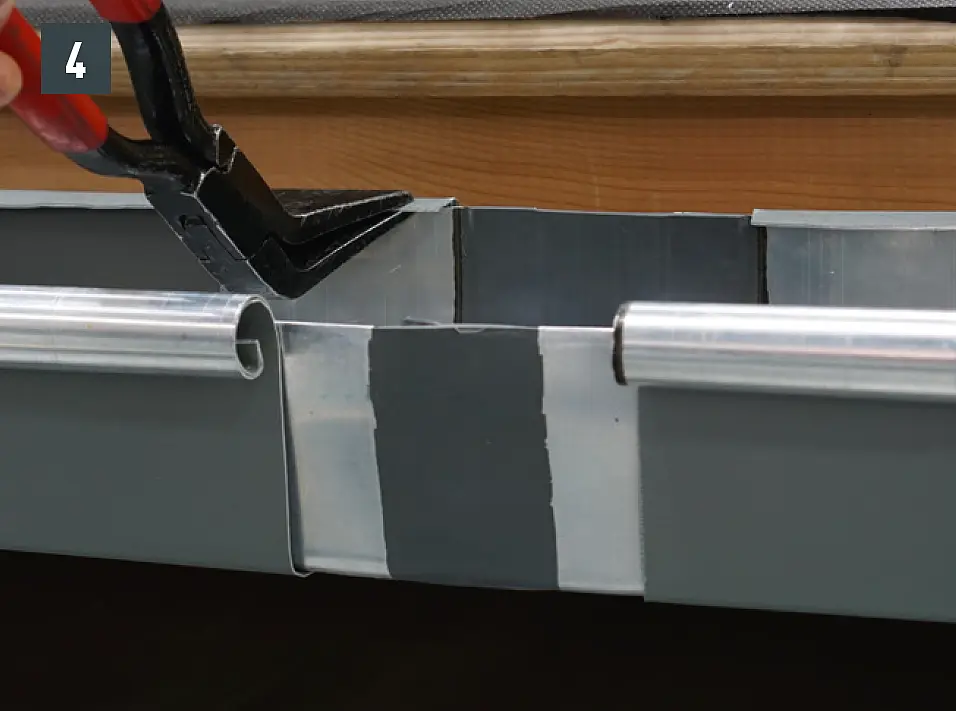

Wkręcić dylatację rynny prostokątnej i zamknąć krawędź tylną (rys. 4).

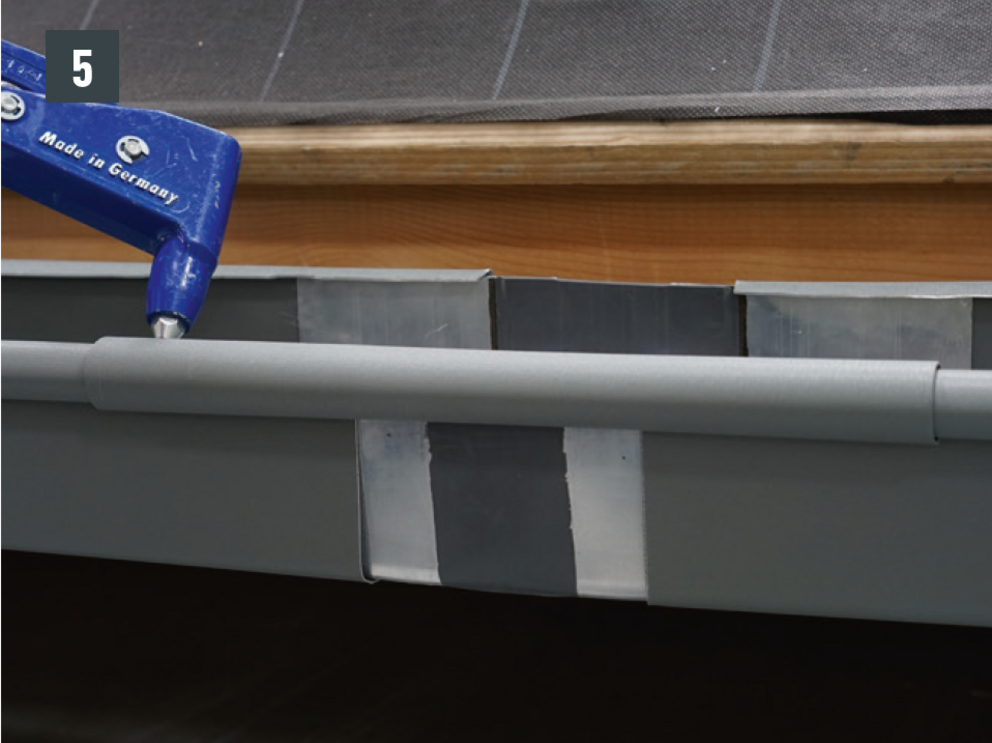

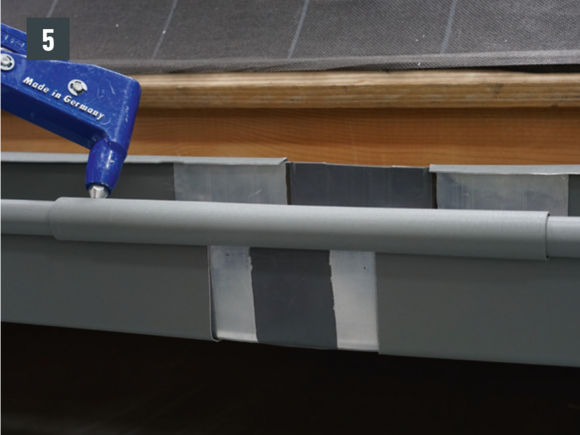

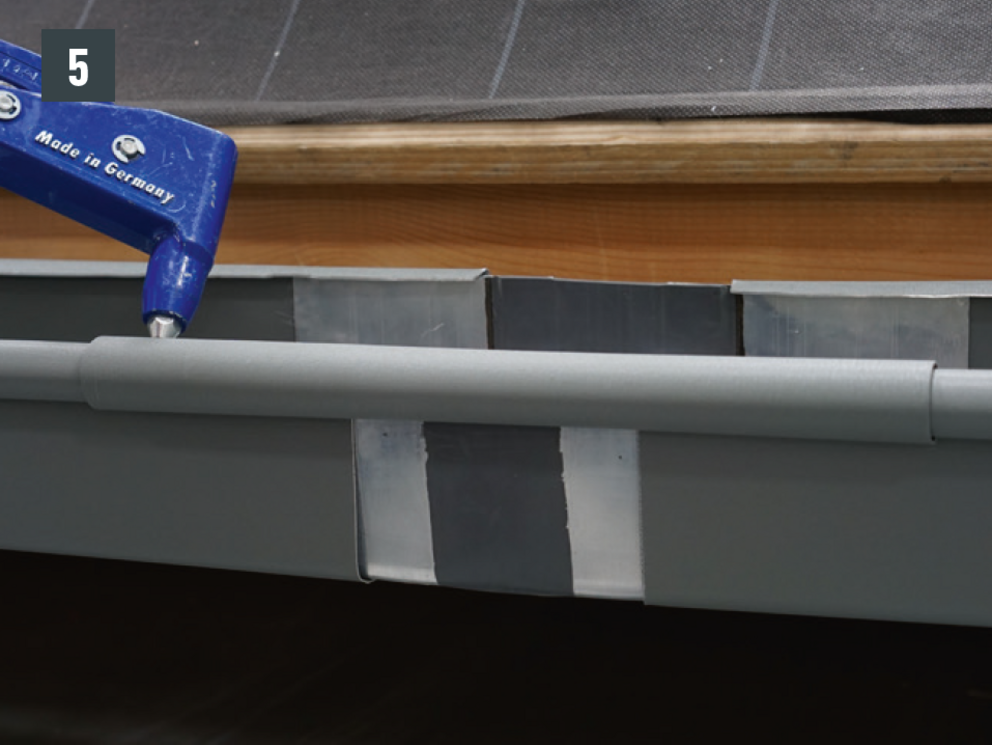

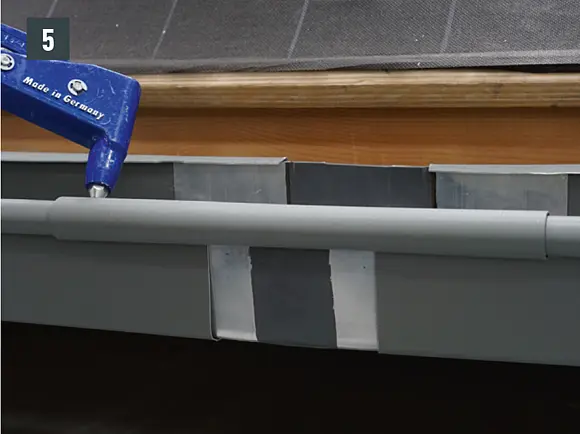

Nasunąć wałek rynny na wałek dylatacji rynny prostokątnej i zabezpieczyć nitem z jednej strony (rys. 5).

Uwaga

Nie nitować wałka rynny po obu stronach, ponieważ zablokowałoby to możliwość rozszerzania.

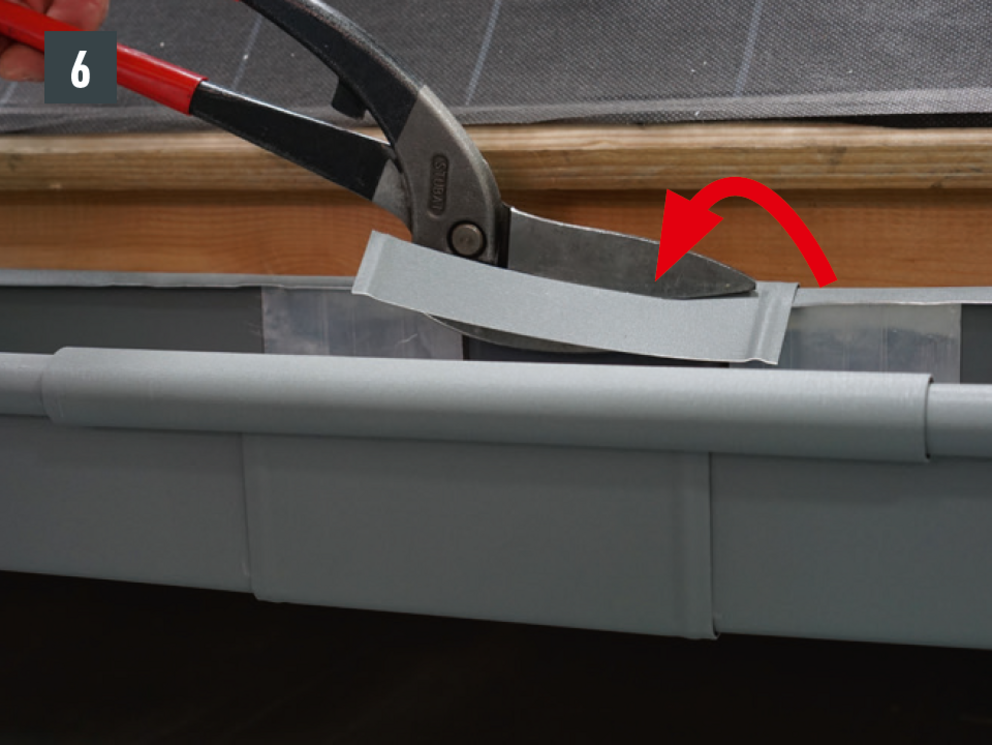

Wczepić przysłonę dylatacji rynny prostokątnej i obciąć tak, aby przebiegała równo z krawędzią tylną (rys. 6).

Wskazówka

Połączenie można wykonać metodą klejenia lub nitowania.

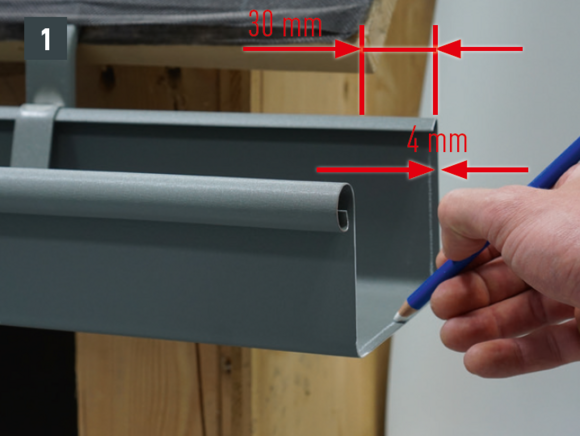

W celu przygotowania do montażu denka rynny prostokątnej, w odległości 4 mm od zakończenia rynny, narysować linię i wzdłuż niej wygiąć zakończenie rynny na zewnątrz; naddatek względem krawędzi dachu powinien wynosić ok. 30 mm (rys. 1).

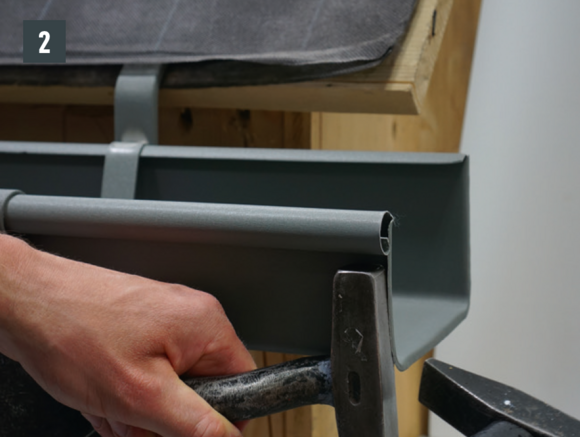

Przy użyciu młotka i kowadełka dekarskiego wyklepać pod kątem 90° (rys. 2).

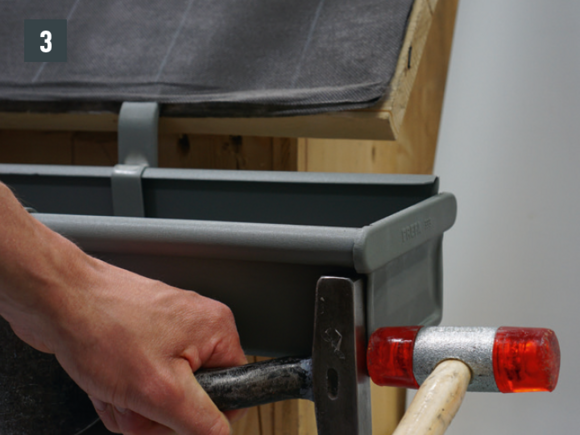

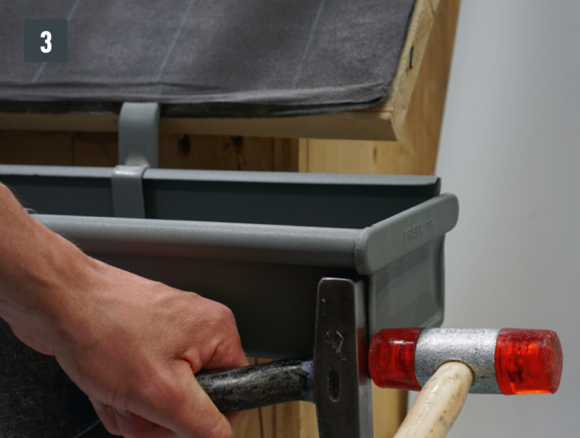

Zafalcować denko rynny prostokątnej i uszczelnić silikonem specjalnym lub klejem specjalnym PREFA (rys. 3).

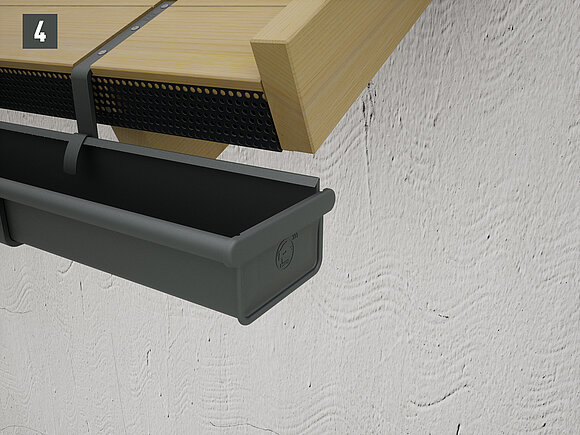

Zamontowane denko rynny prostokątnej (rys. 4).

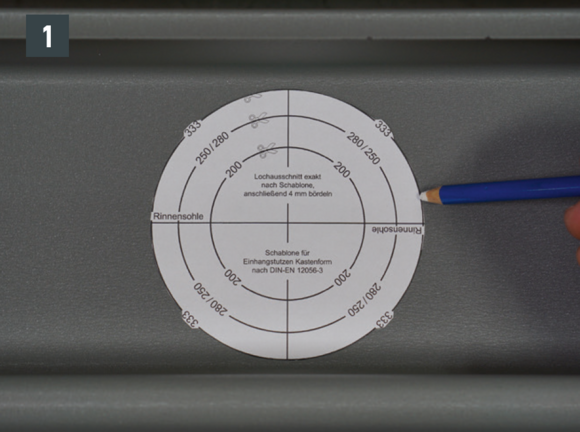

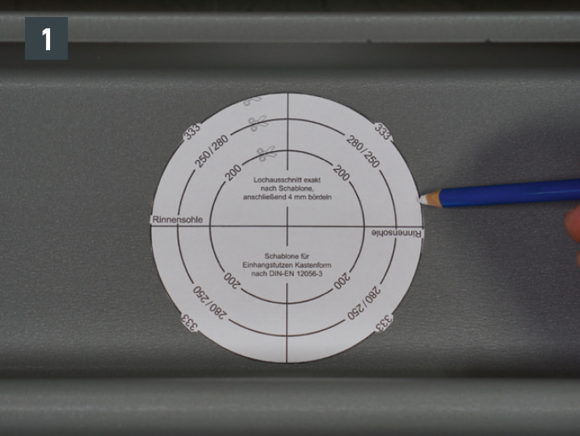

W najniższym punkcie rynny prostokątnej narysować obrys otworu pod sztucer, posiłkując się szablonem (rys. 1).

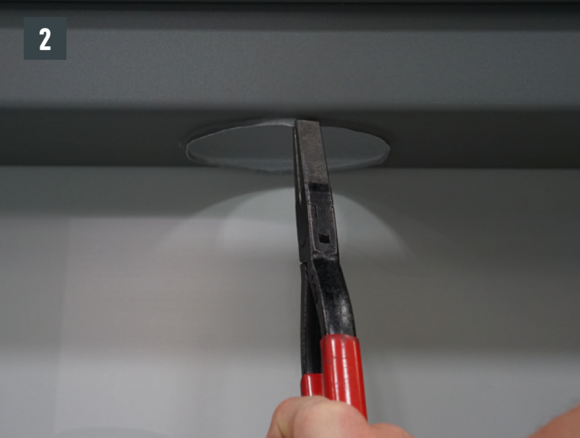

Wyciąć otwór, a jego krawędź wygiąć na zewnątrz na 4 mm (rys. 2).

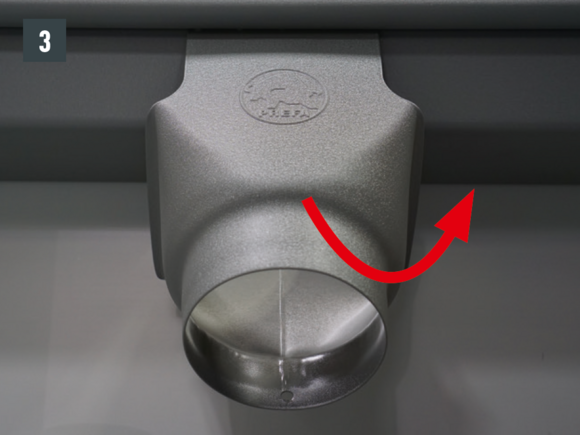

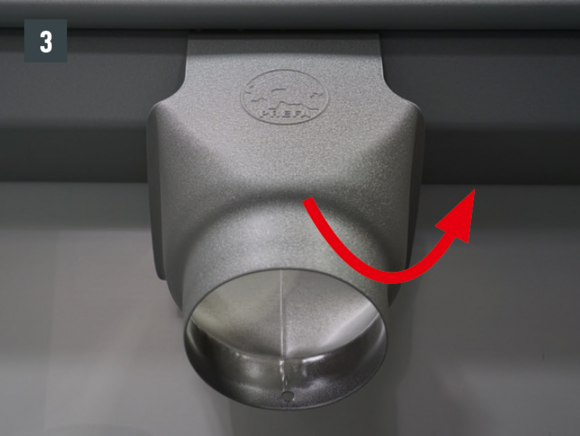

Wczepić sztucer do rynny prostokątnej (rys. 3).

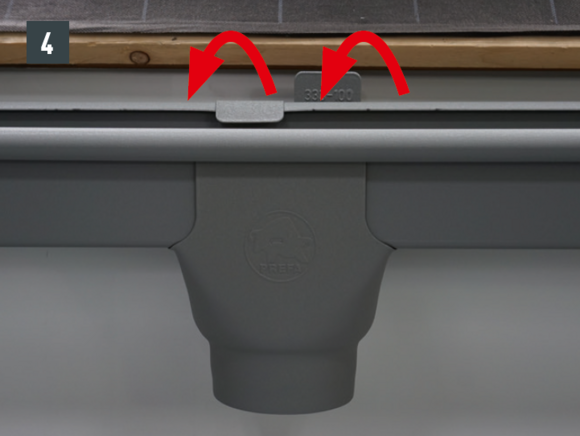

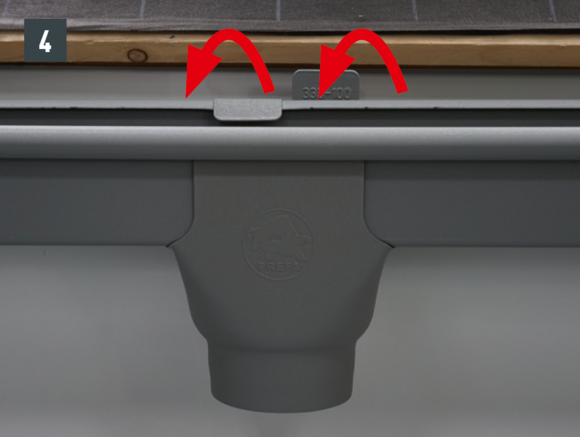

Sztucer do rynny prostokątnej zaczepić o tylną ścianę rynny (rys. 4).
