Rynna półokrągła

Kliknij wybrany temat, aby przejść bezpośrednio do odpowiedniej instrukcji:

Łączenie rynien półokrągłych przy użyciu 1 kartusza kleju specjalnego

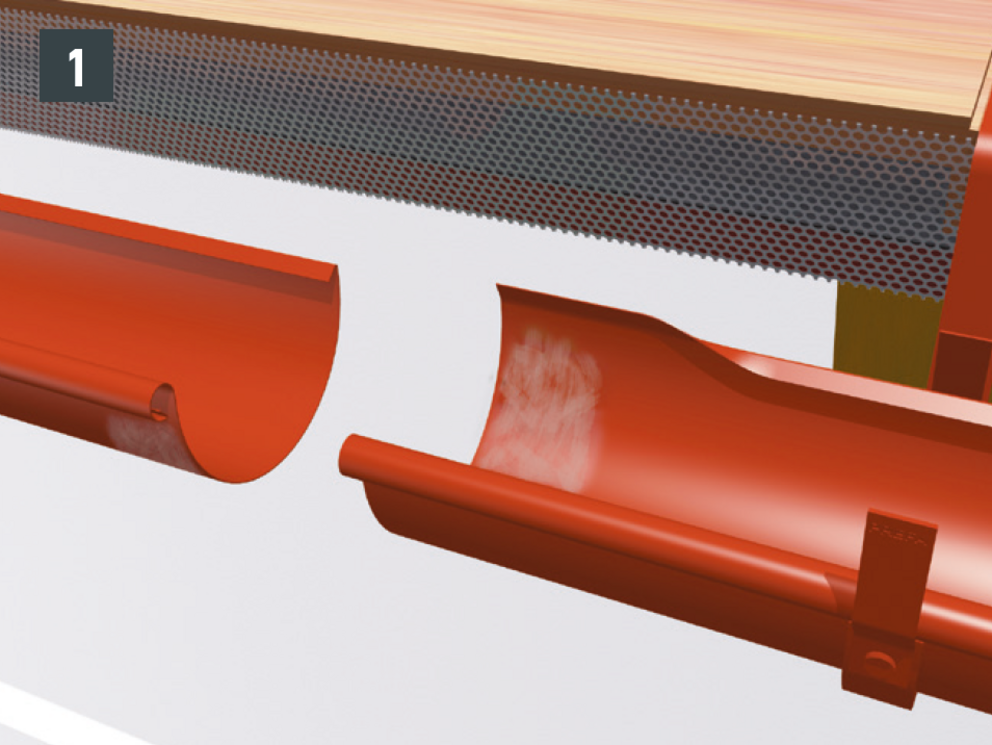

W miejscu zachodzenia na siebie rynien, czyli w obszarze klejenia, przetrzeć powierzchnię dołączonym papierem ściernym (rys. 1).

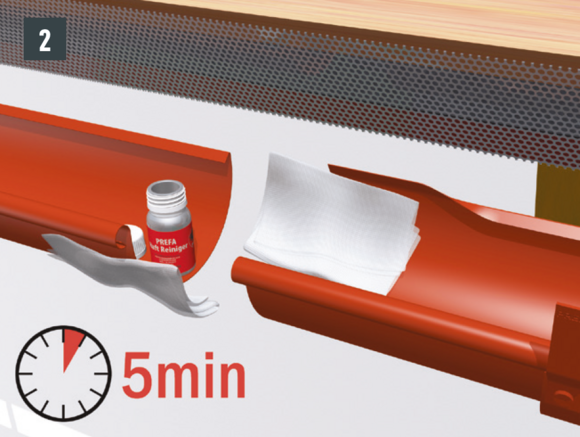

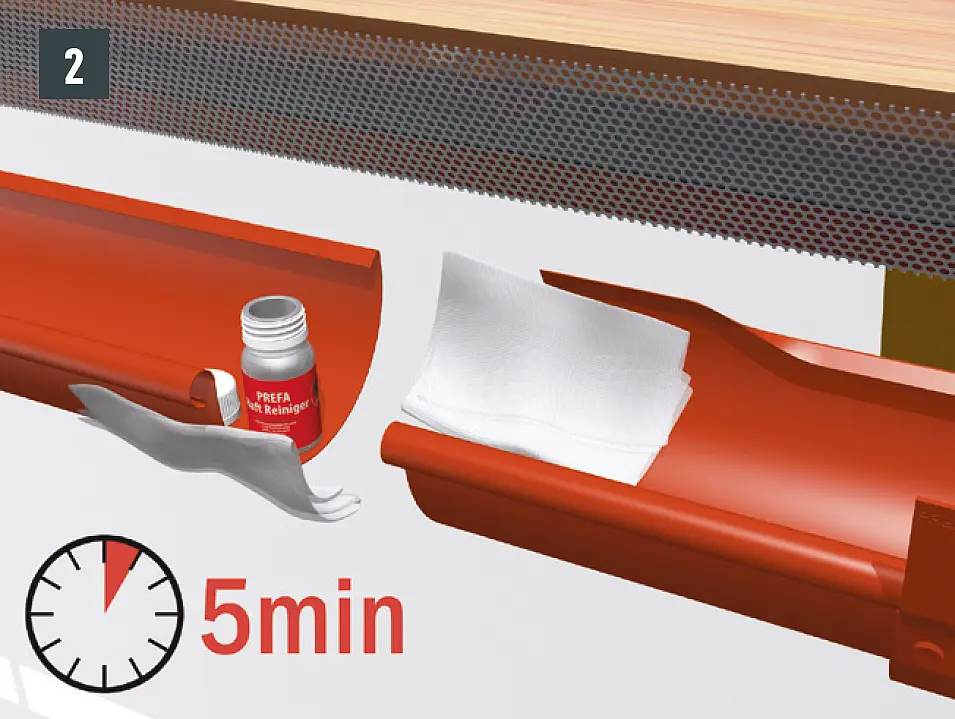

Zakończenia rynien oczyścić dołączonym środkiem. Odczekać 5 min, aby środek czyszczący odparował (rys. 2).

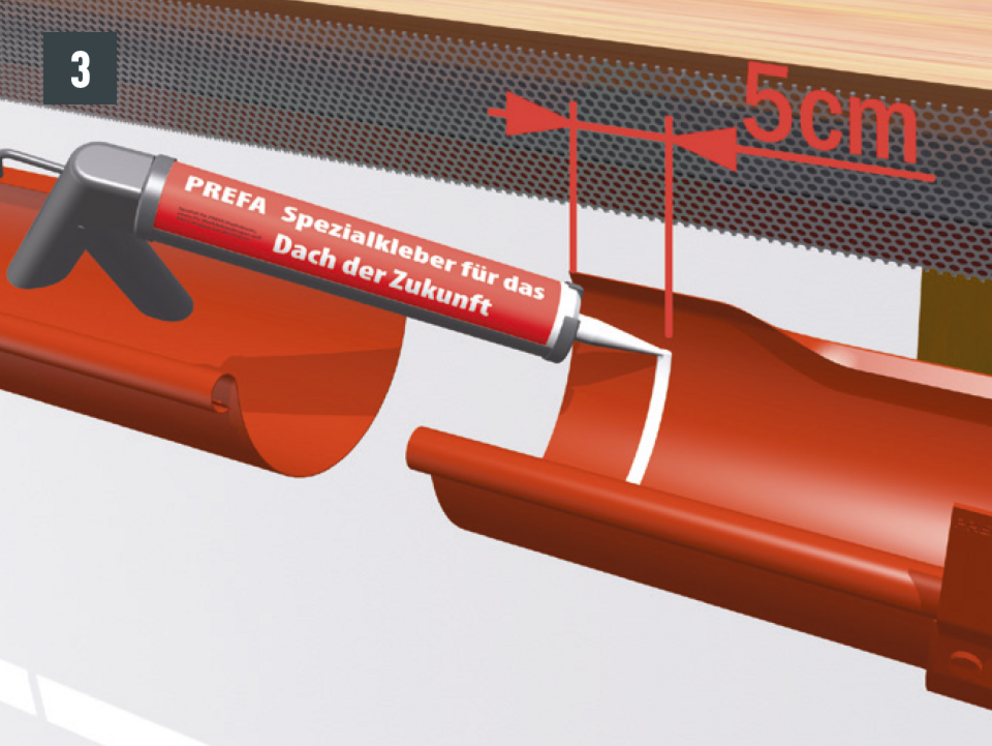

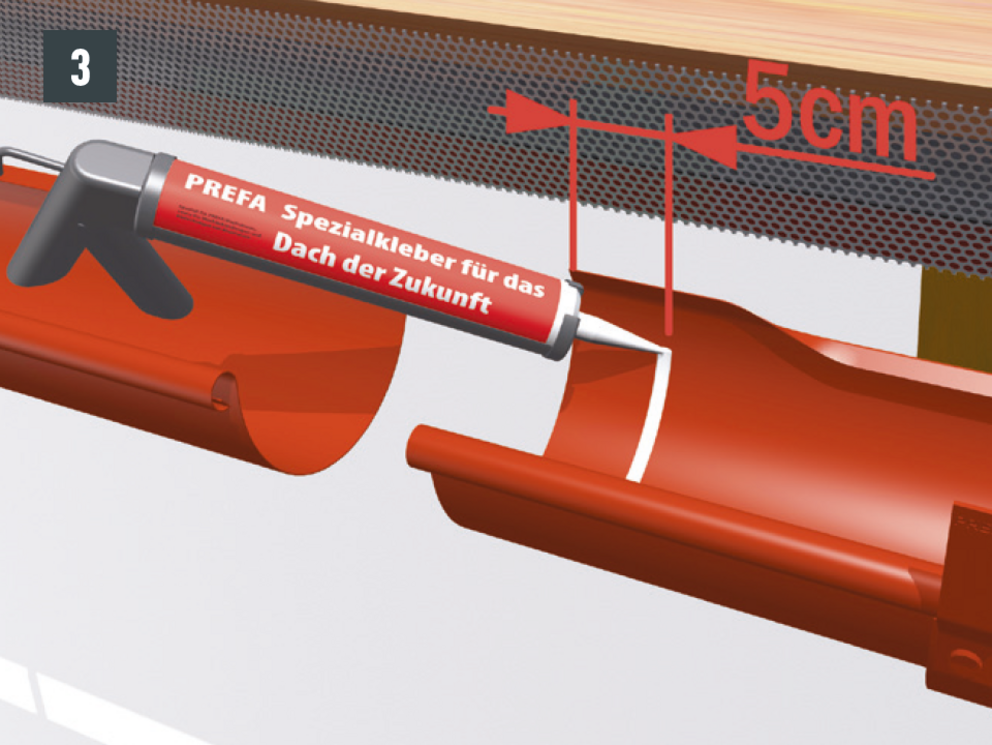

Ok. 50 mm przed zakończeniem rynny nanieść wałeczek kleju specjalnego PREFA o grubości ok. 8 mm (rys. 3).

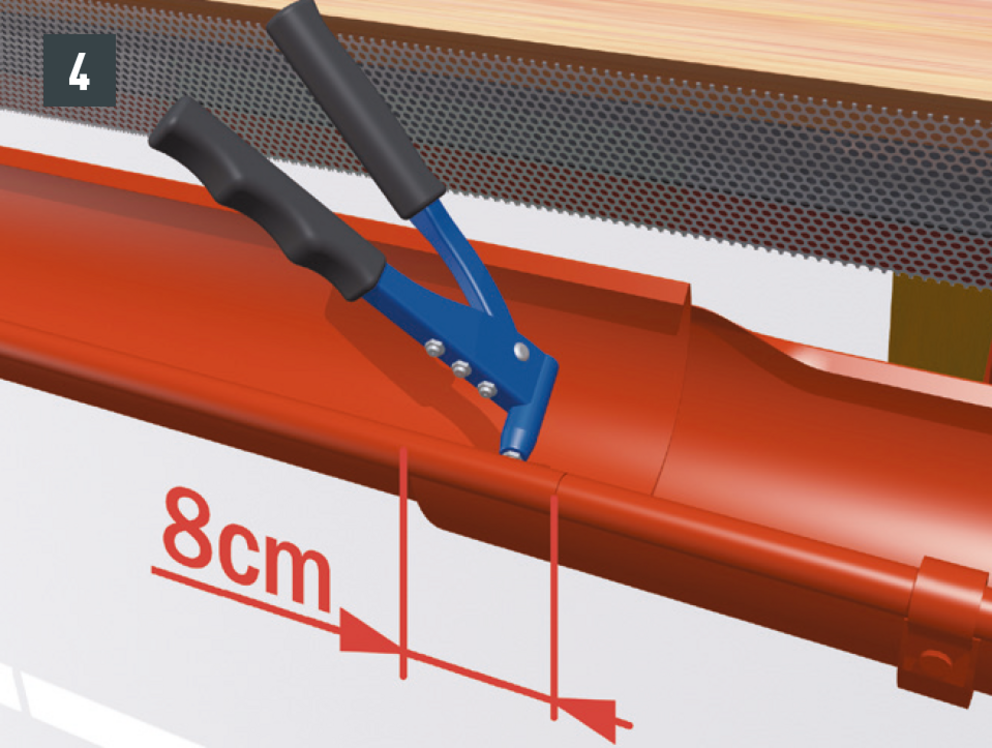

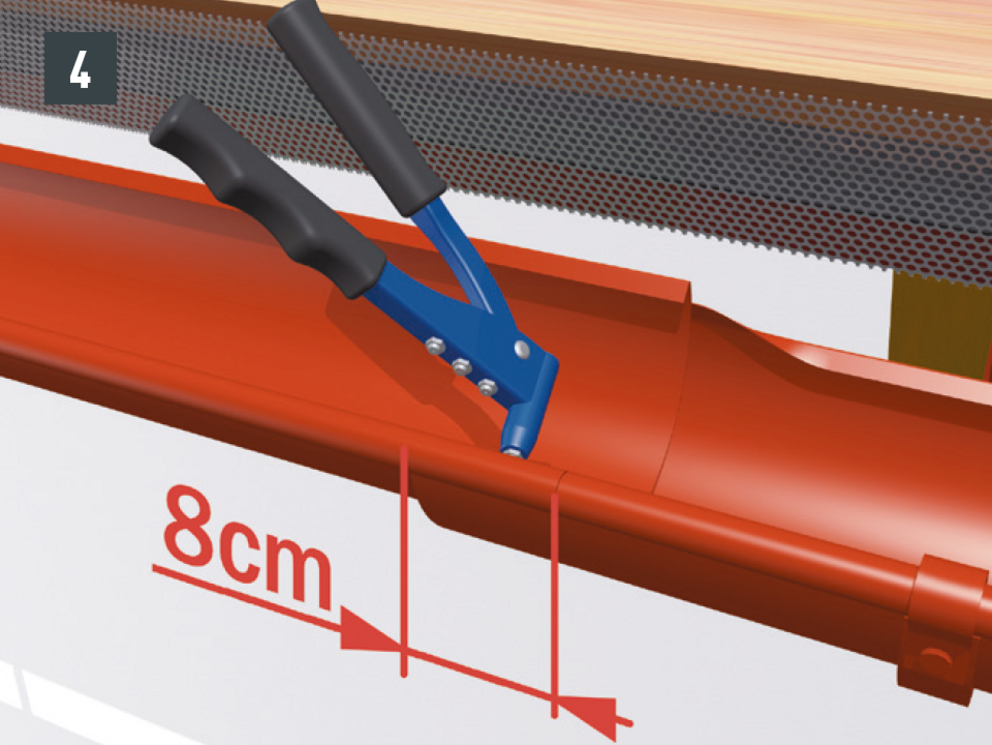

Wkręcić jedną rynnę w drugą, na wałku rynny założyć nit (rys. 4).

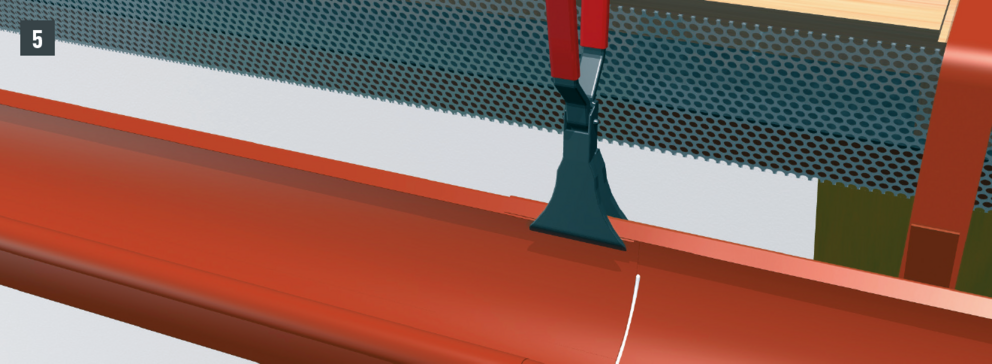

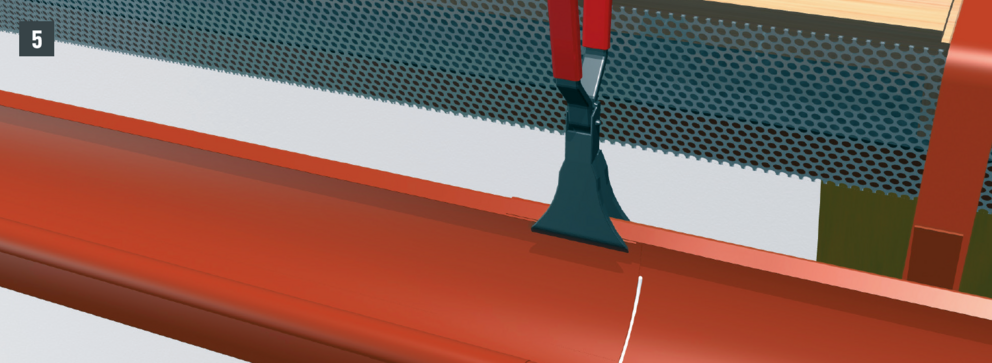

Zamknąć krawędź tylną. Połączenie klejowe jest wykonane poprawnie, jeśli wewnątrz rynny wypłynie trochę kleju (rys. 5).

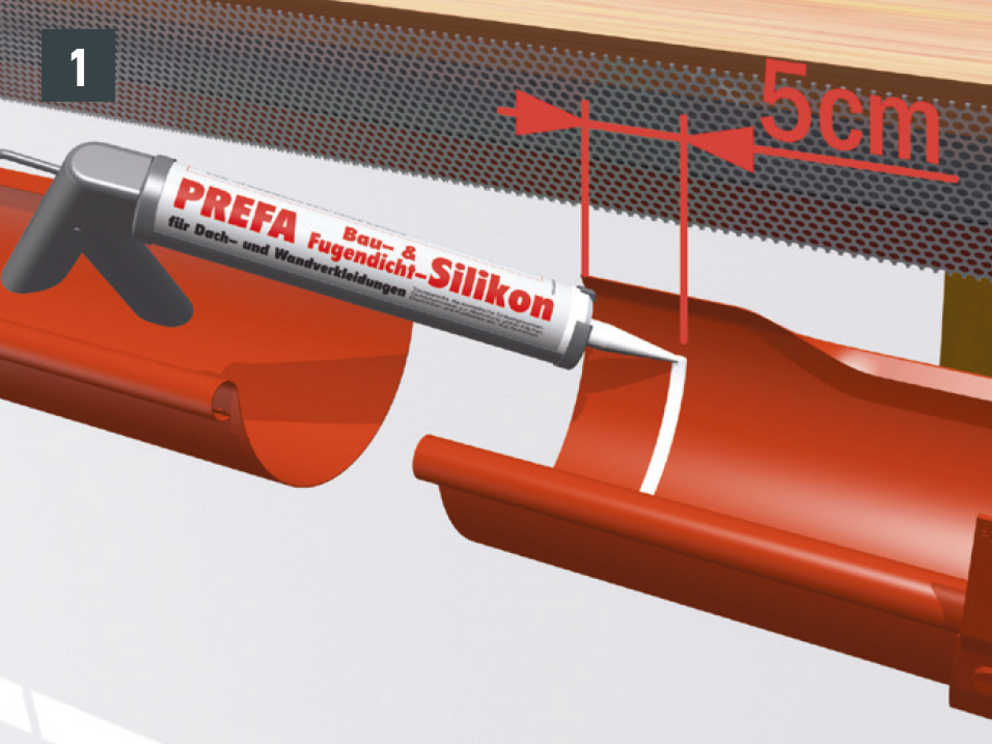

Na oczyszczoną i osuszoną powierzchnię, 50 mm przed zakończeniem rynny, nanieść wałeczek (o grubości ok. 8 mm) silikonu specjalnego PREFA (rys. 1).

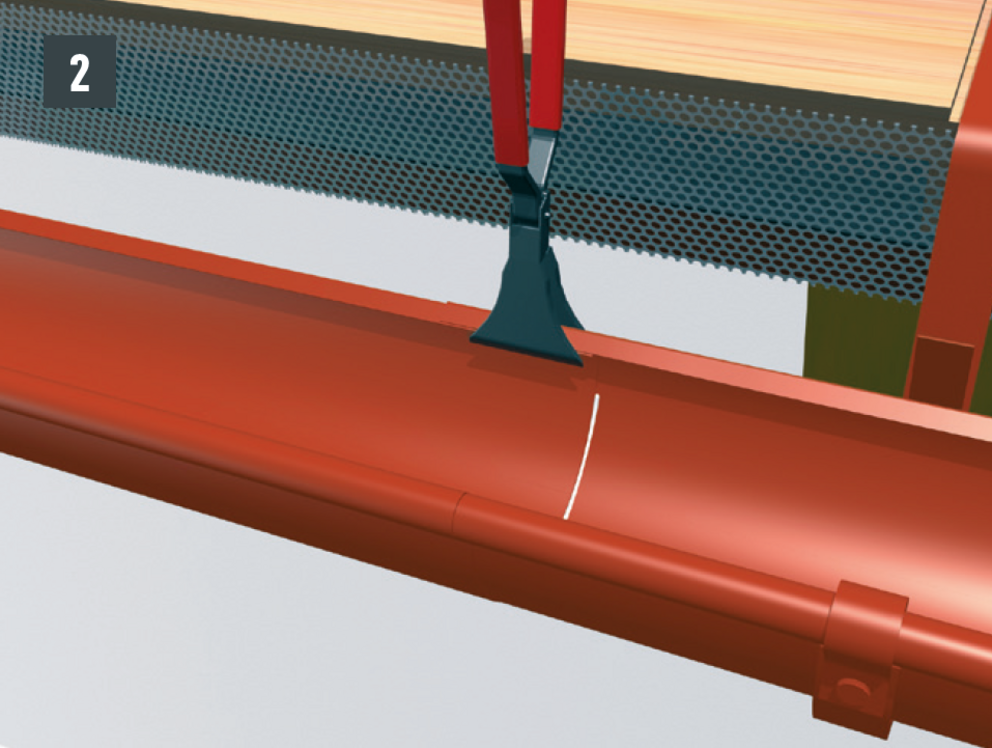

Wkręcić jedną rynnę w drugą, tak aby zachodziły na siebie na co najmniej 80 mm, i dogiąć krawędź tylną (rys. 2).

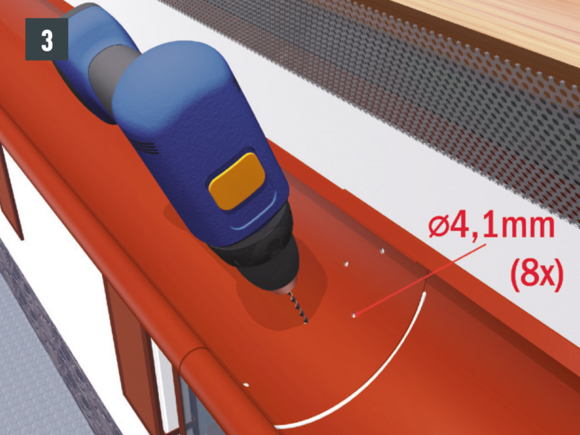

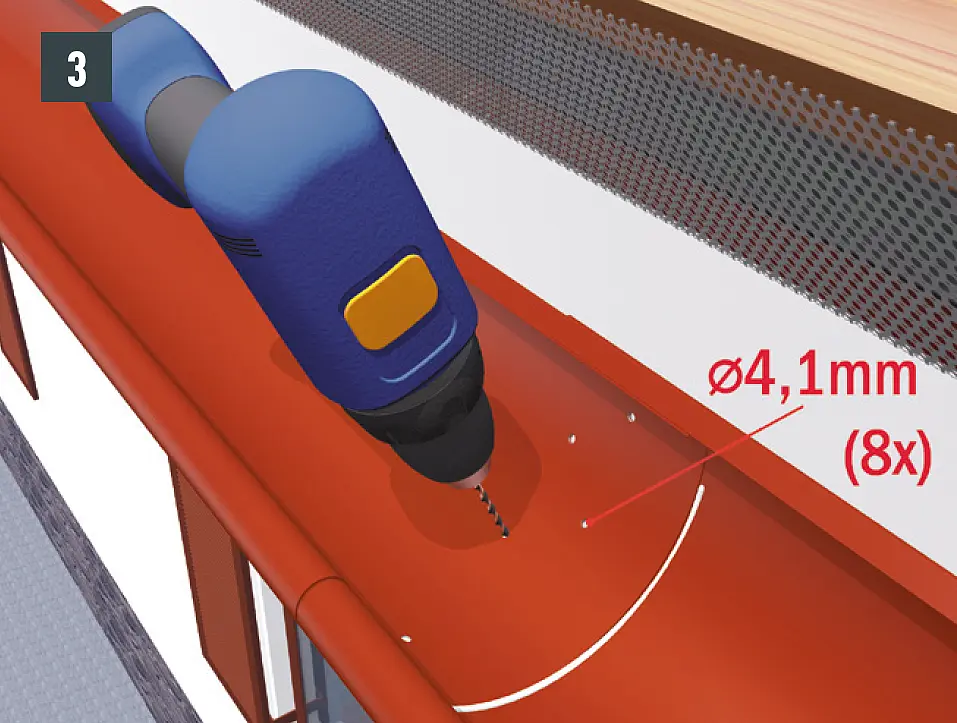

Wywiercić otwory na nity o Ø 4,1 mm (rys. 3).

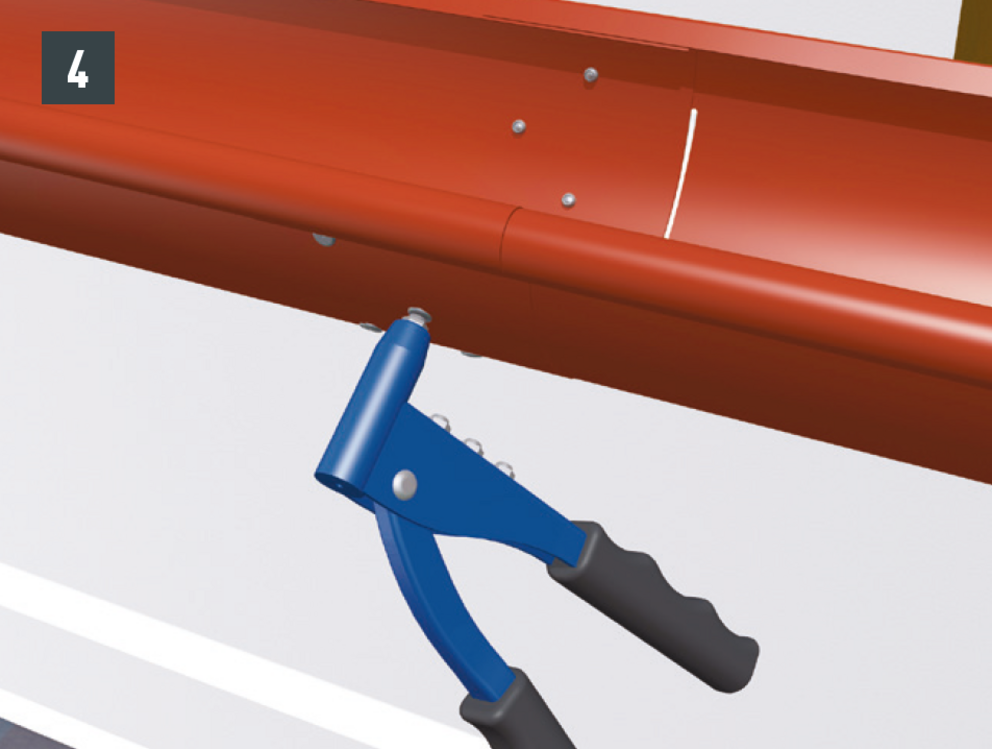

Wykonać nitowanie nitami systemowymi 4 × 9,5 mm, osadzając je na krzyż (rys. 4).
- Rynna półokrągła 250 6 szt. nitów na szew
- Rynna półokrągła 280 i rynna półokrągła 333: 8 szt. nitów na szew
- Rynna półokrągła 400 10 szt. szt. nitów na szew

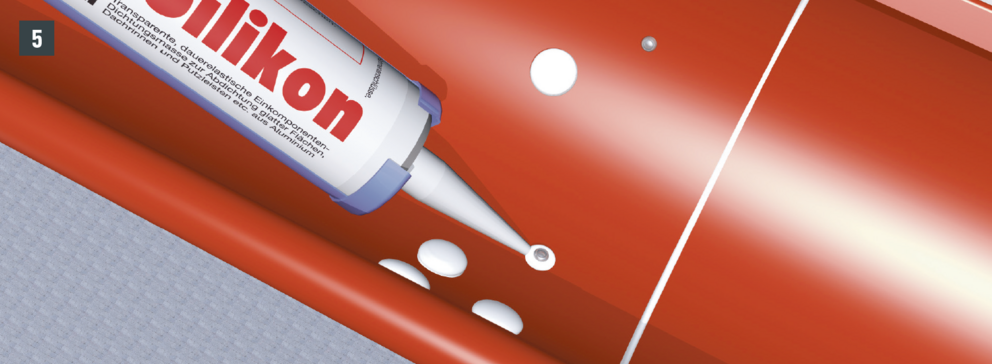

Wewnątrz rynny nity należy dodatkowo uszczelnić (rys. 5).

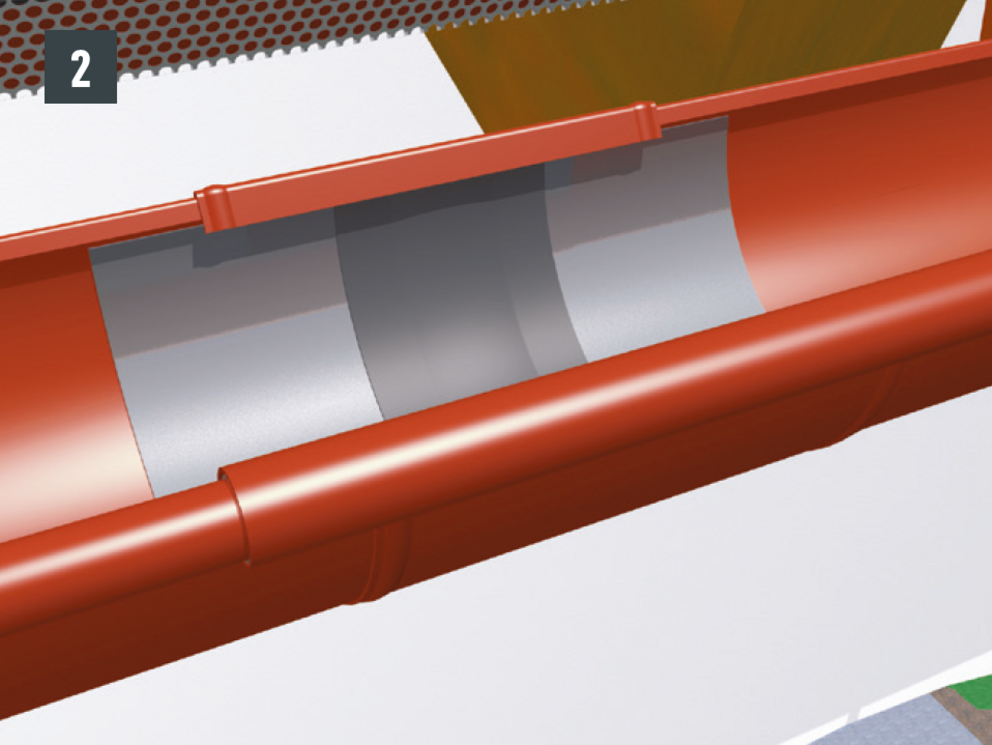

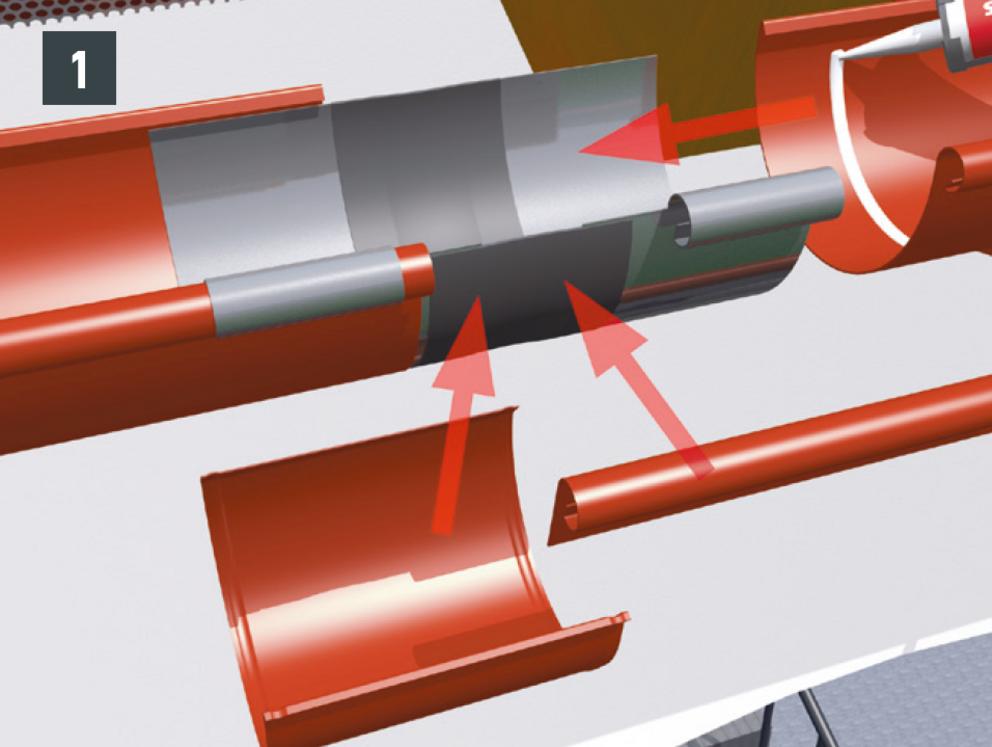

Odstęp dylatacyjny dla rynny zewnętrznej: rynna półokrągła – maks. 12 m, rynna leżąca – maks. 6 m, w narożnikach odstęp dylatacyjny powinien być o połowę krótszy. Połączenie można wykonać metodą klejenia lub nitowania (rys. 1 i 2).

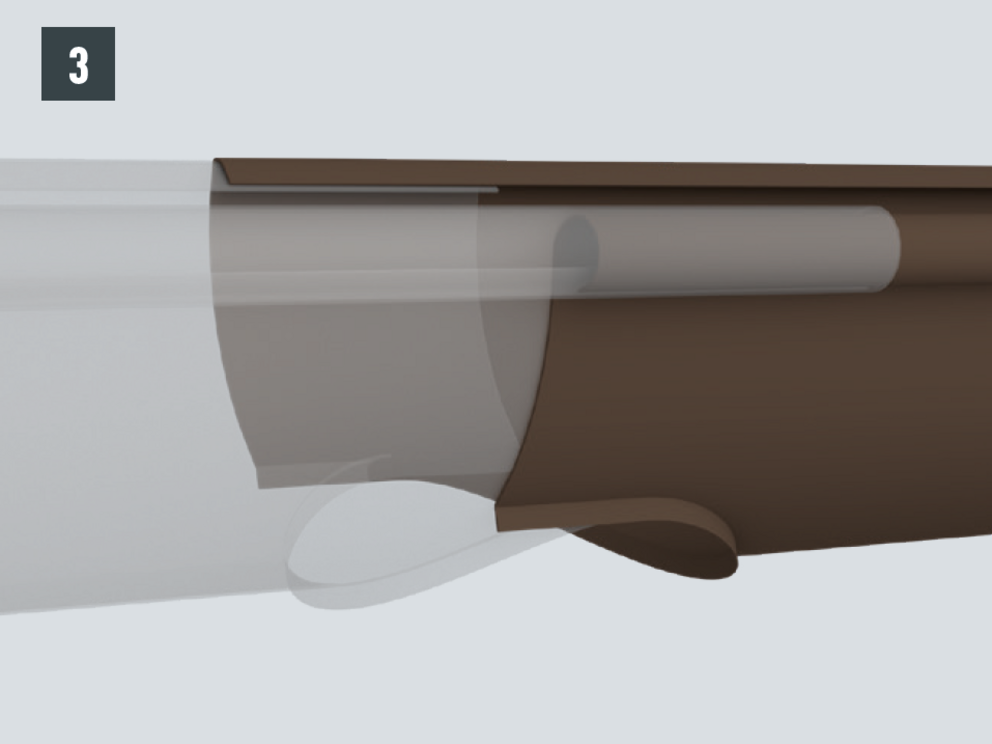

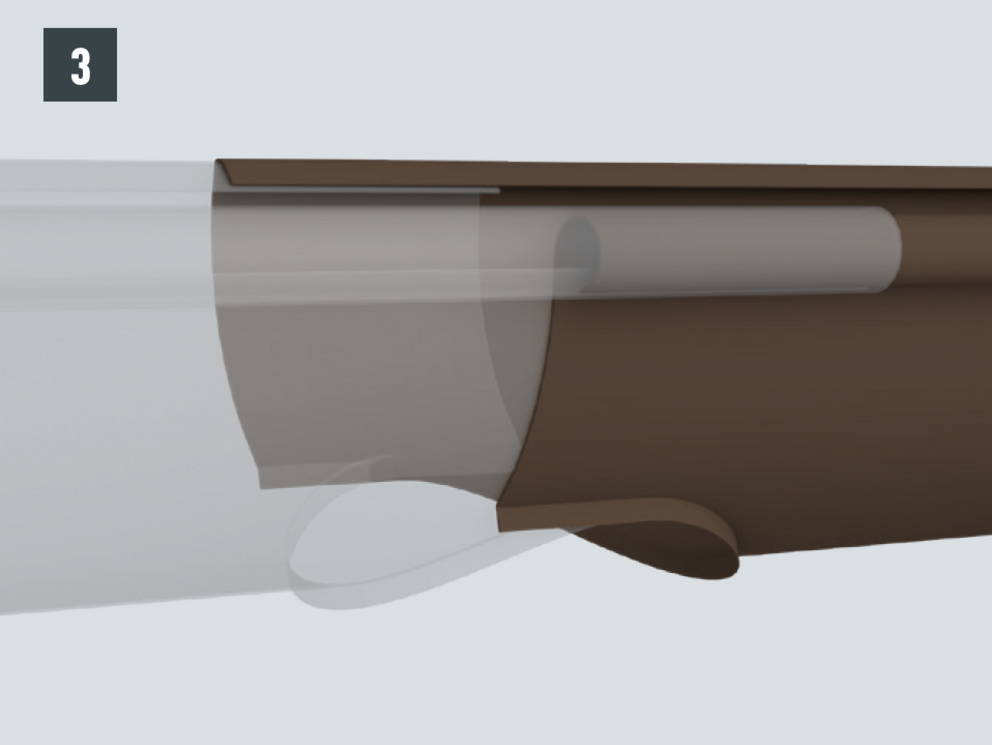

Niższy szew przesuwny – punkt styku rynien tworzy się w obszarze sztucera. Wsunąć jedną rynnę w drugą na głębokość 80 mm i przyciąć (nie nitować!) (rys. 3).

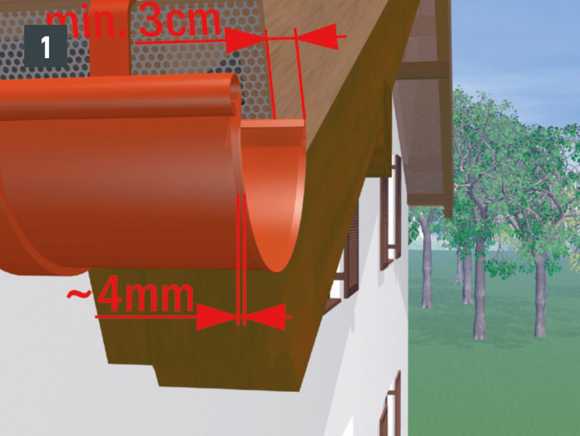

W celu przygotowania do montażu denka zakończenie rynny wygiąć na zewnątrz na 4 mm; naddatek względem krawędzi dachu powinien wynosić ok. 30 mm (rys. 1).

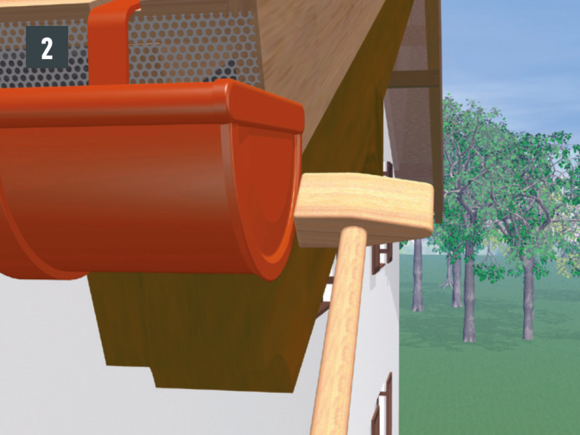

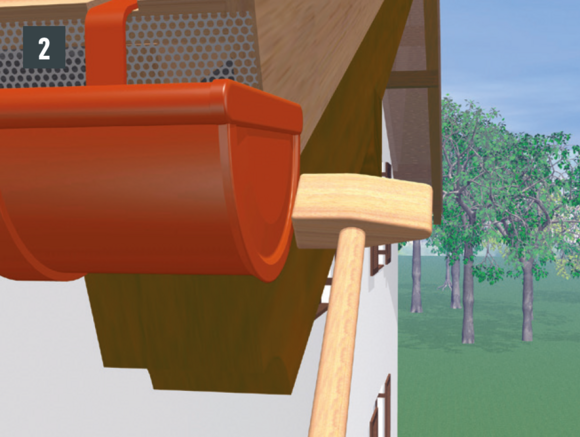

Dołączyć denko rynny (rys. 2).

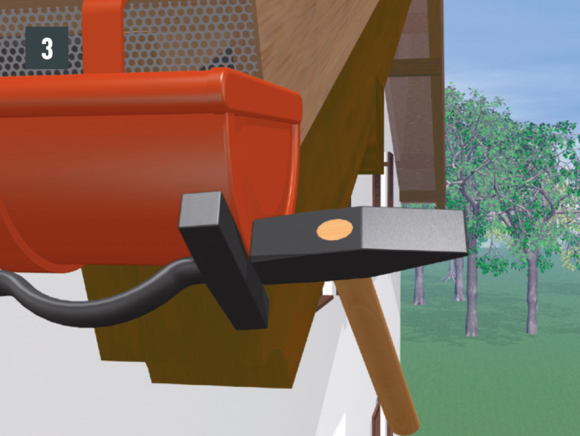

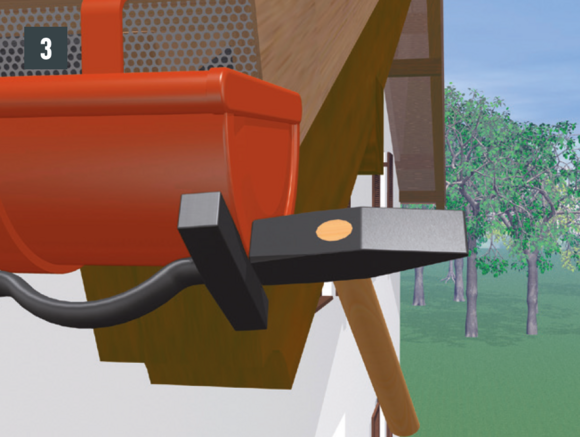

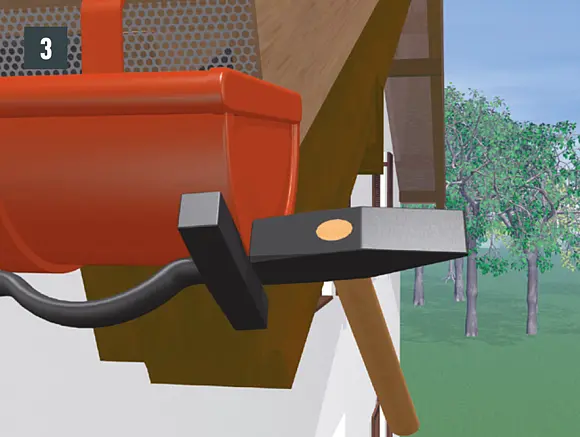

Zamknąć rąbek denka rynny (rys. 3).

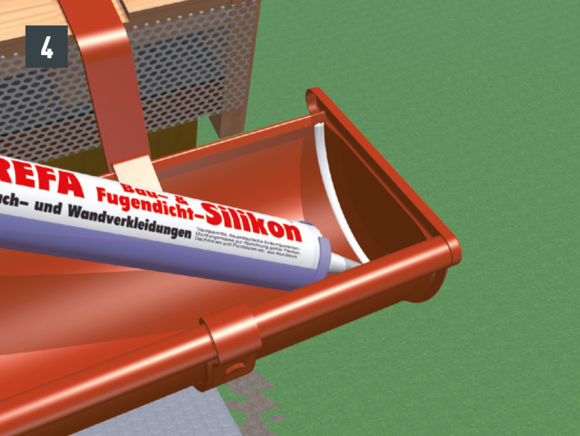

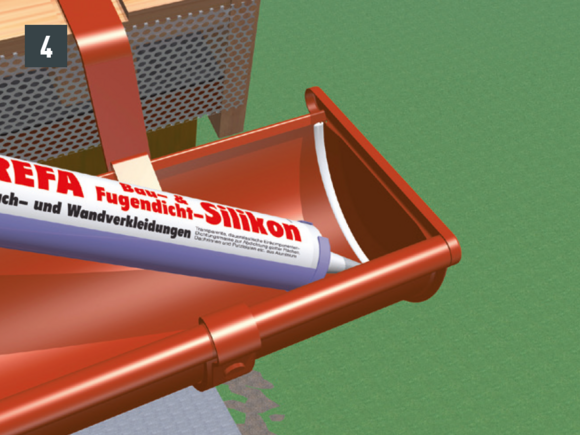

Uszczelnić silikonem specjalnym PREFA lub klejem specjalnym PREFA (rys. 4).
Zamontowane denko rynny (rys. 5).

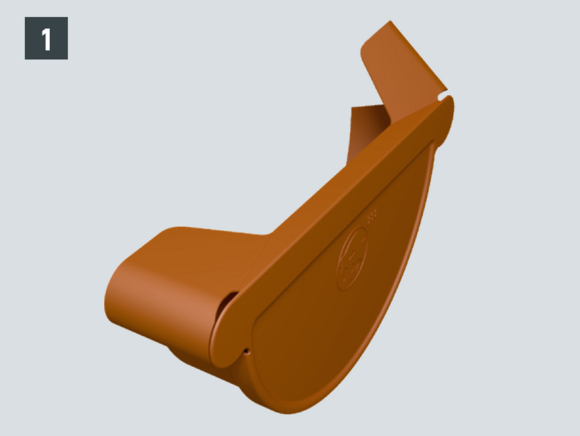

Prawą lub lewą nakładkę (w zależności od tego, po której stronie ma zostać zamontowane denko klejone) odłamać ręcznie (rys. 1).

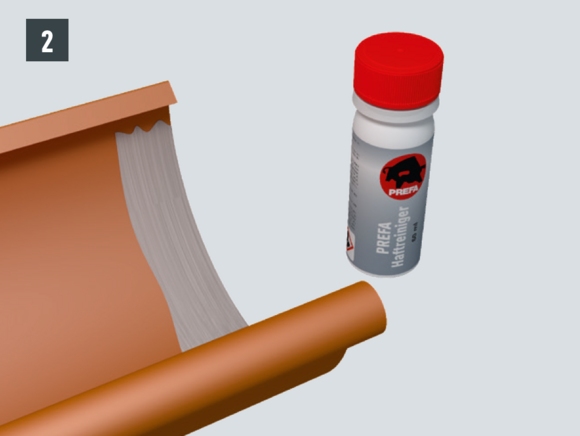

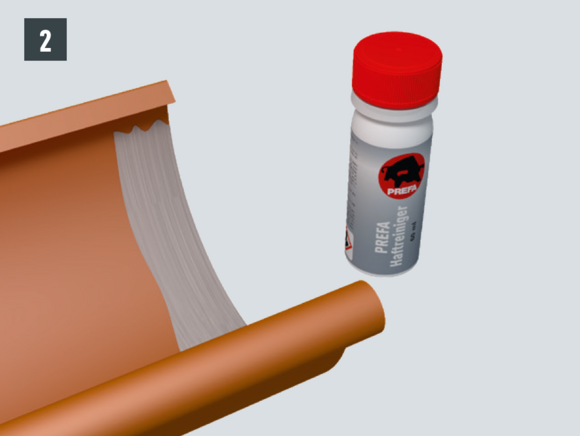

Powierzchnię klejenia przeszlifować papierem ściernym. Następnie oczyścić to miejsce środkiem do czyszczenia PREFA, po czym zaczekać 5 min na jego odparowanie. (rys. 2)).

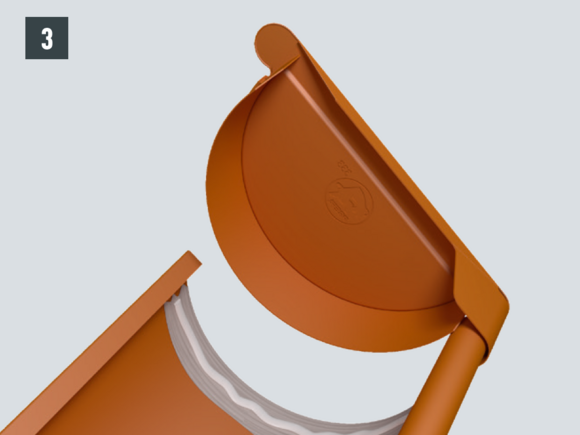

Nanieść wałeczek kleju, nałożyć denko klejone na wałek rynny, a następnie wsunąć w rynnę (rys. 3).

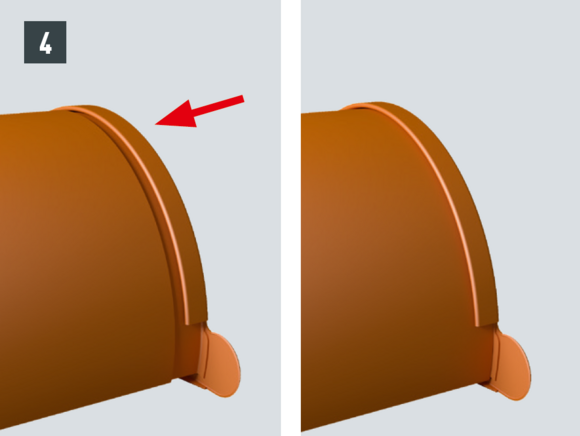

Docisnąć denko klejone do rynny, tak aby krawędź cięcia przestała być widoczna (rys. 4).

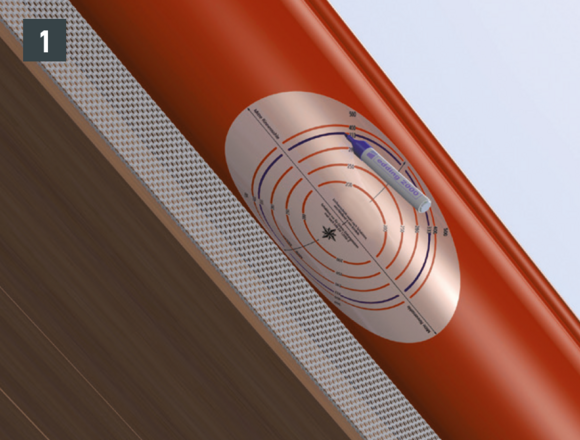

W najniższym punkcie rynny narysować obrys otworu pod sztucer, posiłkując się szablonem (rys. 1).

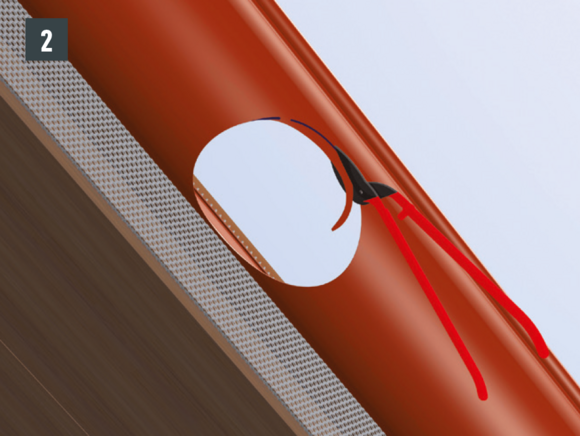

Wyciąć otwór (rys. 2).

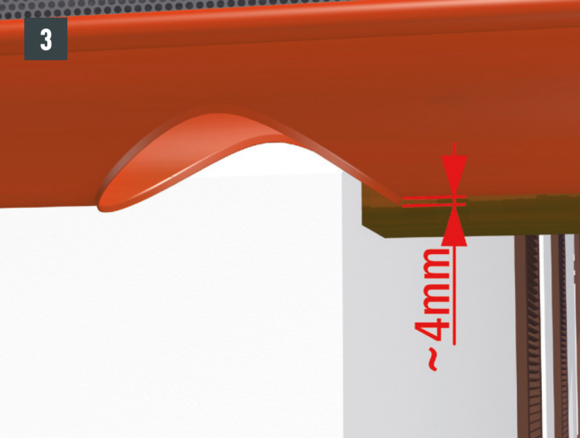

Krawędzie otworu wygiąć na zewnątrz na 4 mm (rys. 3).

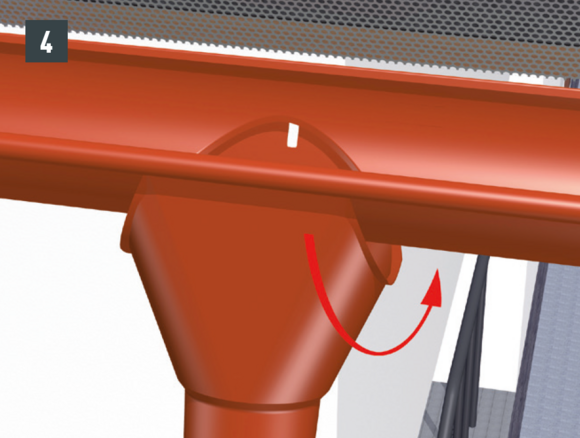

Wczepić sztucer (rys. 4).

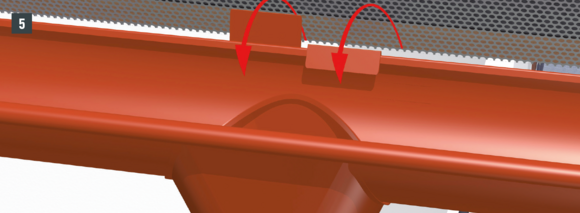

Sztucer zaczepić o tylną ścianę rynny (rys. 5).
