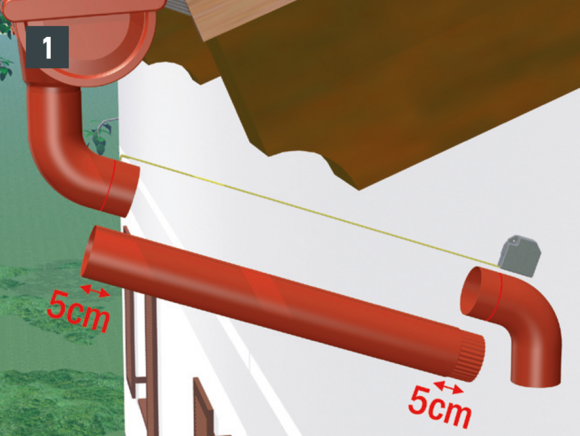

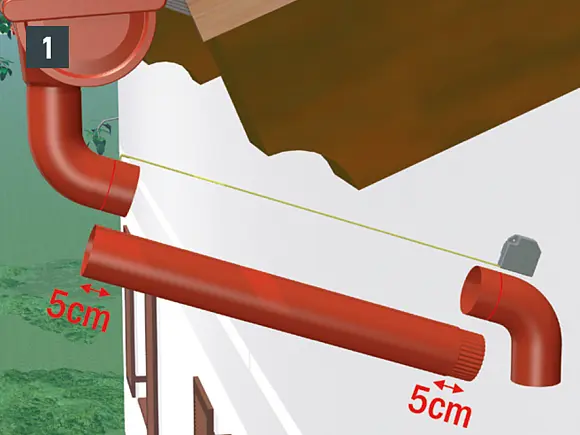

Do montażu rur spustowych stosuje się obejmy. Rodzaj elementów do mocowania obejm należy dobrać do podłoża (powierzchni elewacji).

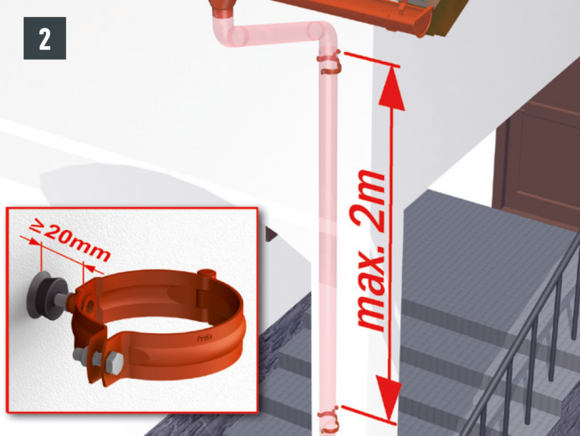

Obejmy należy zamontować tak, aby pomiędzy tylną częścią rury a elewacją zachować min. 20 mm odstępu. Odstęp pomiędzy obejmami nie powinien przekraczać 2 m. (Normy i reguły techniczne obowiązujące w danym kraju mogą dopuszczać większe odstępy. Ze względu na długość rur spustowych PREFA wynoszącą 3 m, odstęp maks. 2 m okazał się praktyczny).
Nakładki na trzpienie do obejm mogą pełnić następujące funkcje:
Wskazówka

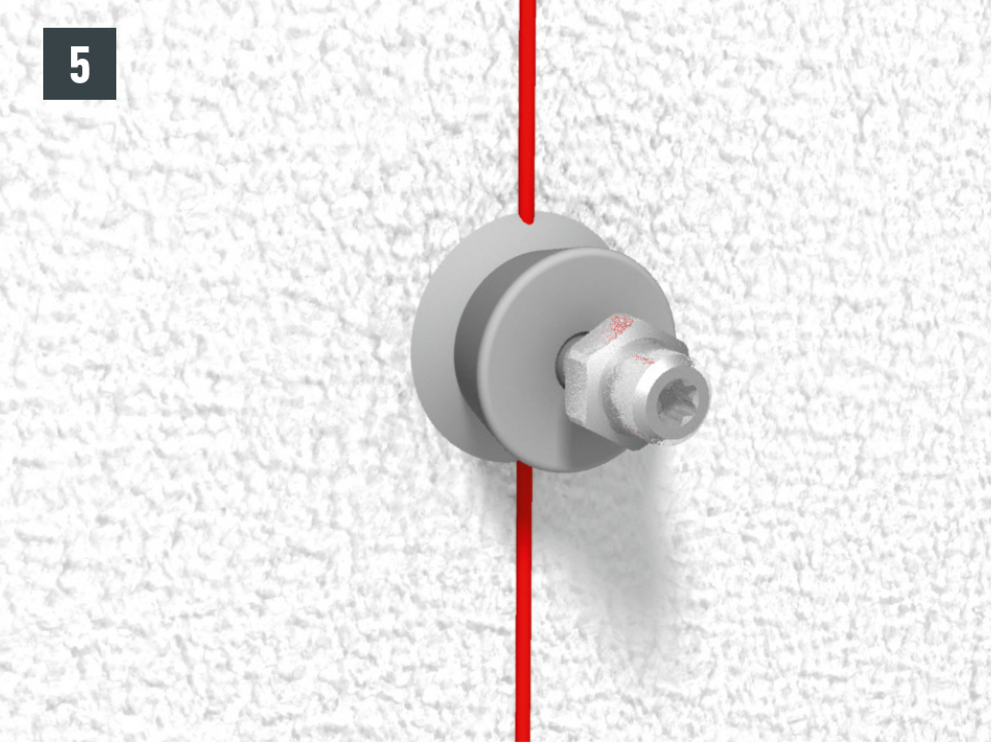

Jeśli zachodzi taka konieczność, nakładki należy uszczelnić od strony elewacji (np. wprowadzić pod nakładkę silikon specjalny lub klej specjalny), aby zabezpieczyć to miejsce przed zacinającym deszczem.

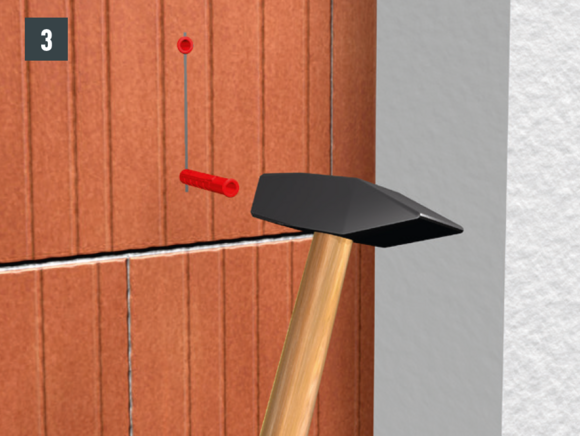

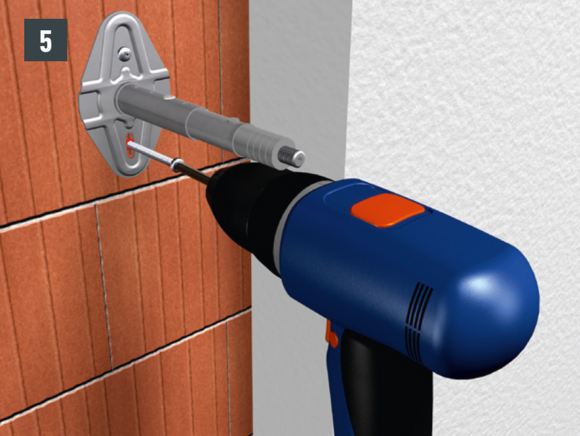

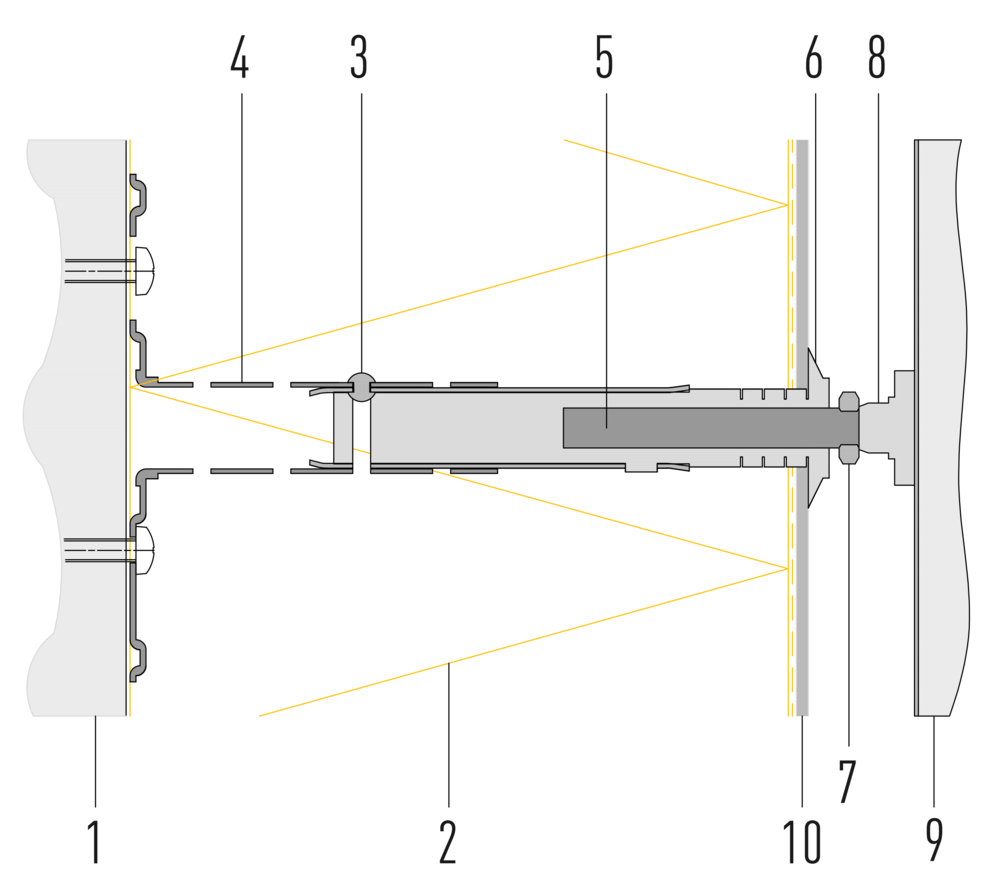

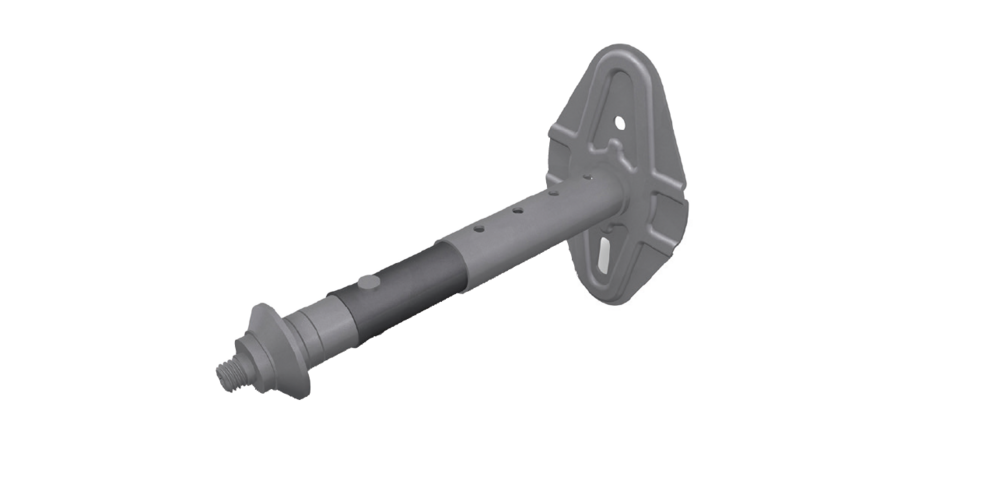

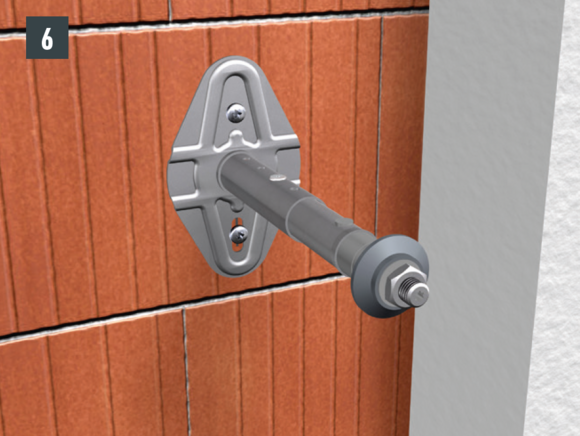

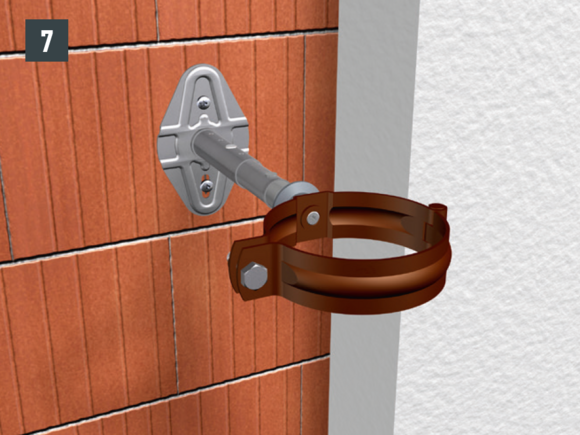

Przeznaczony do stosowania, jeśli ocieplenie elewacji ETICS nie zostało jeszcze wykonane (dla izolacji o grubości 100–180 mm oraz 180–260 mm).
Wskazówka
Zachować odstęp od narożników nośnych i ościeży (min. 100 mm).

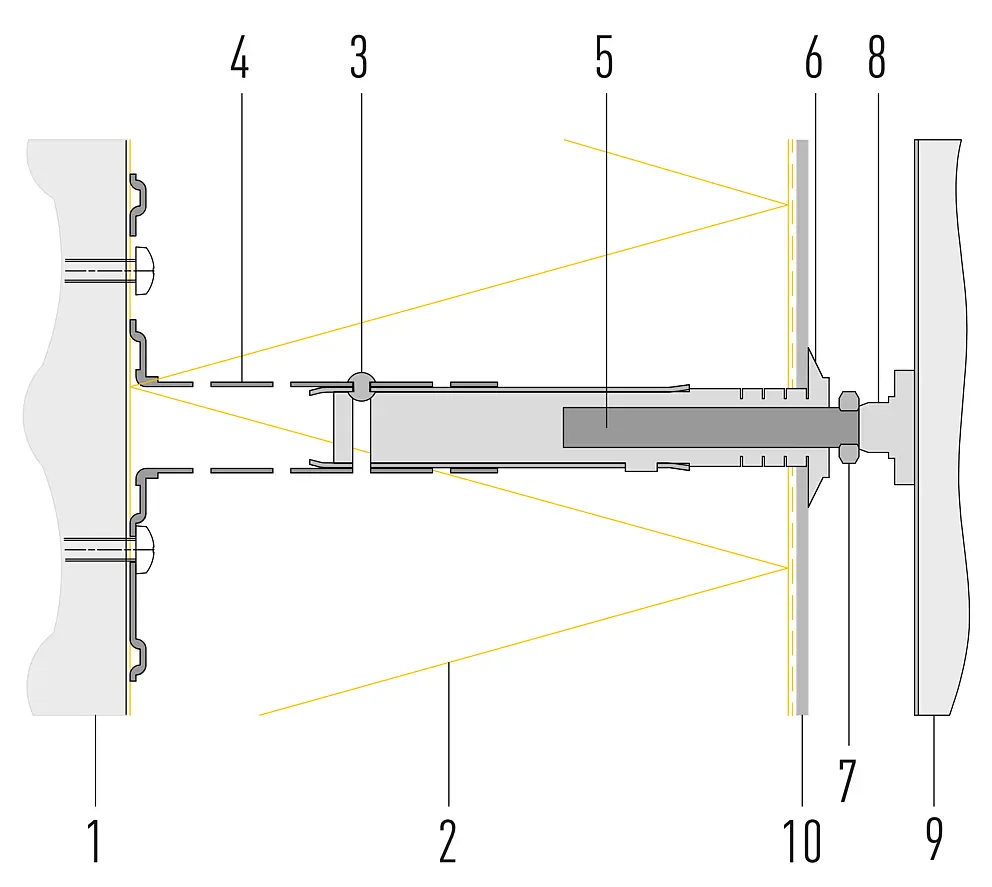

1 Podłoże nośne |
6 nakładka |

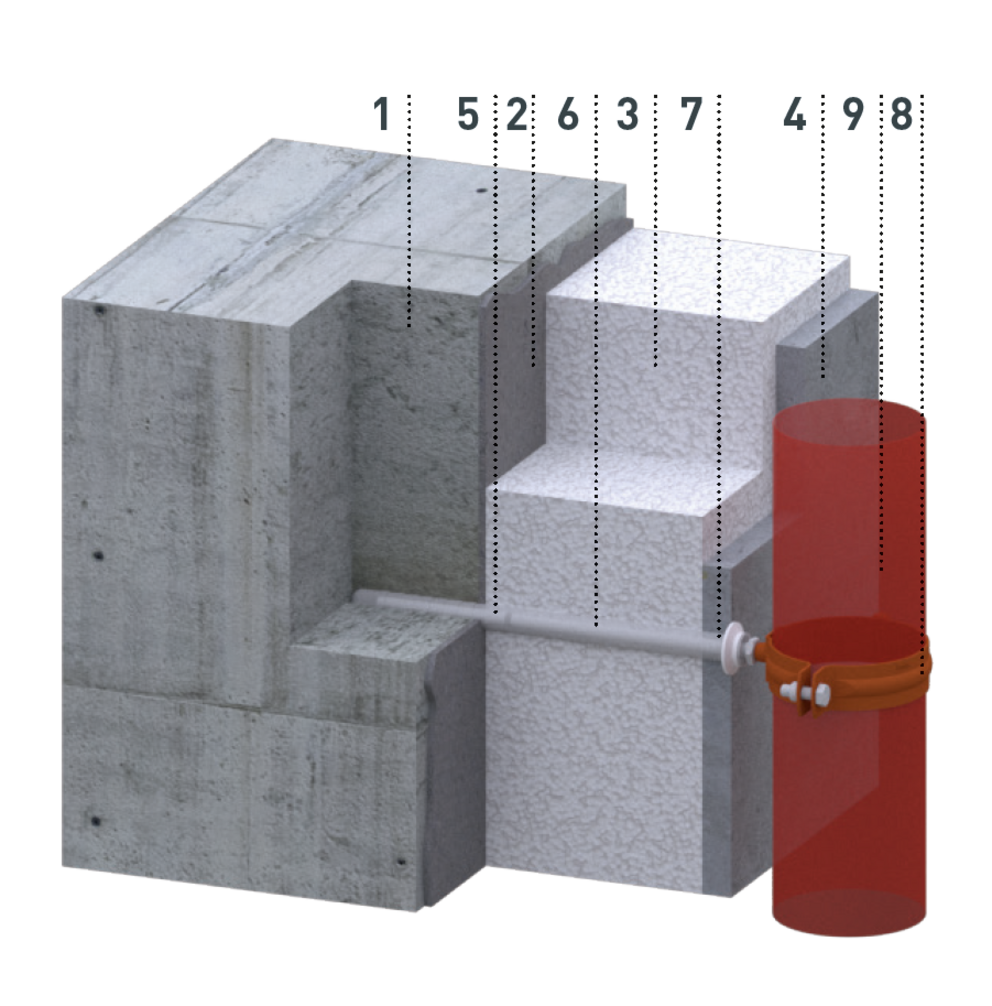

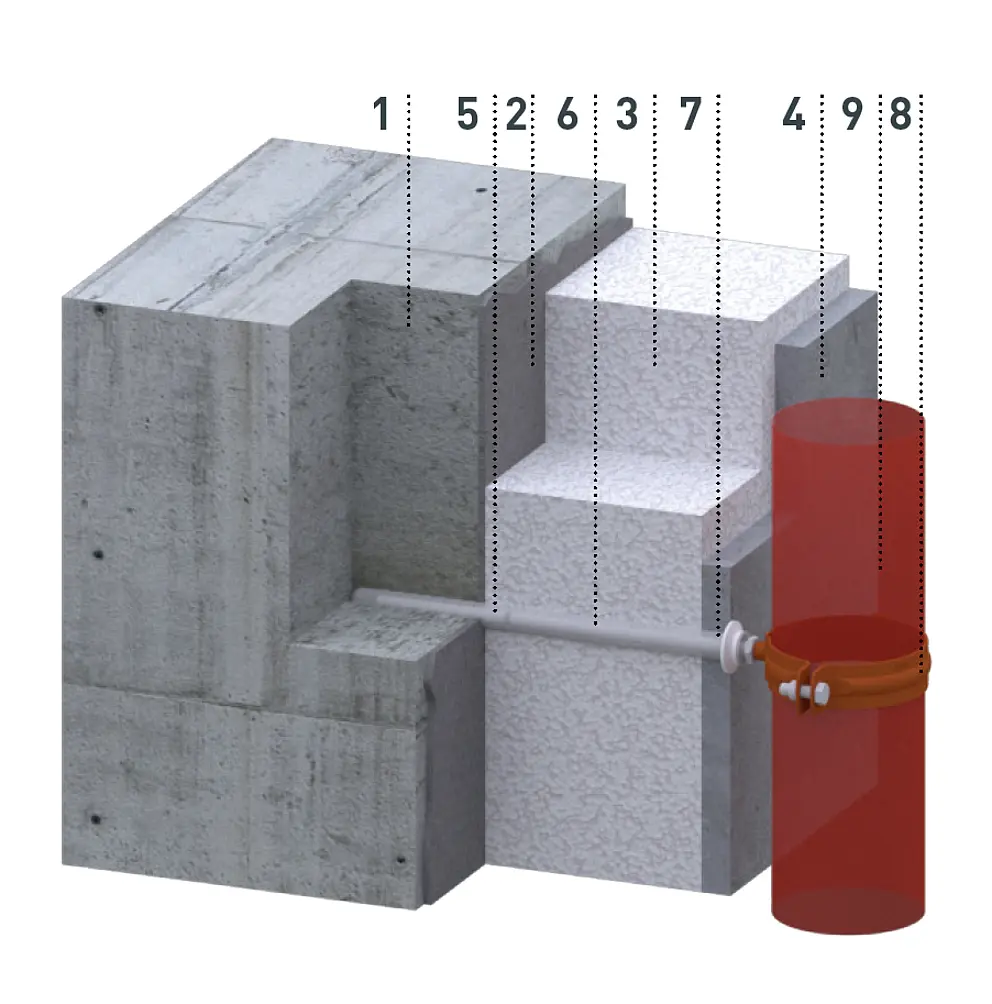

Możliwe jest także zastosowanie na gotowych elewacjach w systemie ETICS (przy izolacji o grubości 50–200 mm, min. głębokość osadzenia w murze: 70 mm).
Wskazówka
Odległość pomiędzy rurą spustową PREFA a gotową elewacją musi wynosić co najmniej 20 mm. W przypadku montażu rury kwadratowej zachować min. 45 mm odstępu pomiędzy rurą a ścianą.
1 Mur |
6 Dybel do obejm |

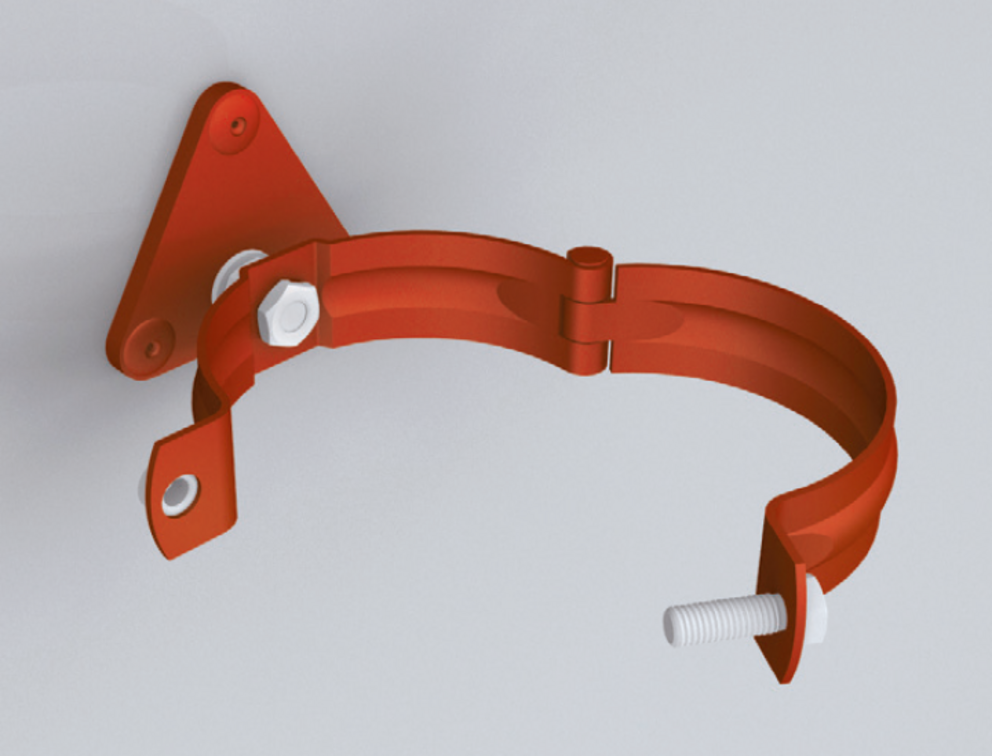

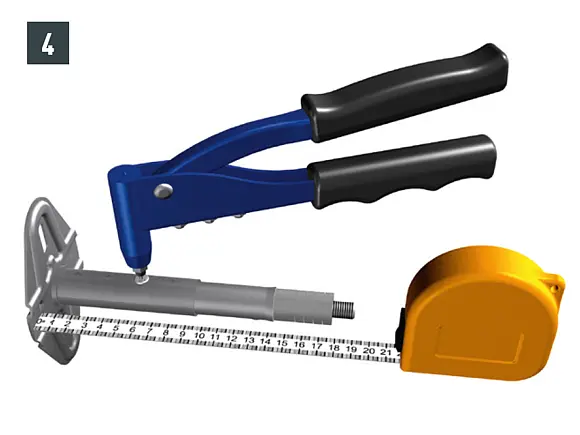

Przeznaczona do stosowania na elewacjach i podłożach z metalu (aluminium, płyta kompozytowa, elewacja z blachy trapezowej, rury profilowane).
Wskazówka
Elementy mocujące nie są dołączone do zestawu. Należy zastosować wkręty lub nity dostosowane do zastanego podłoża.

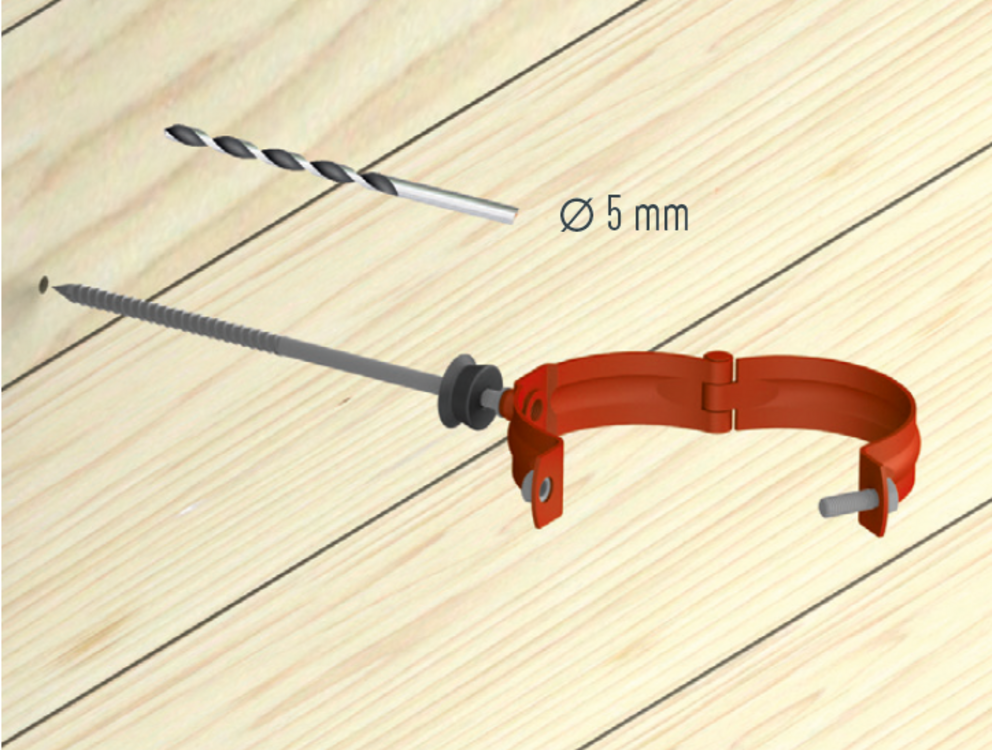

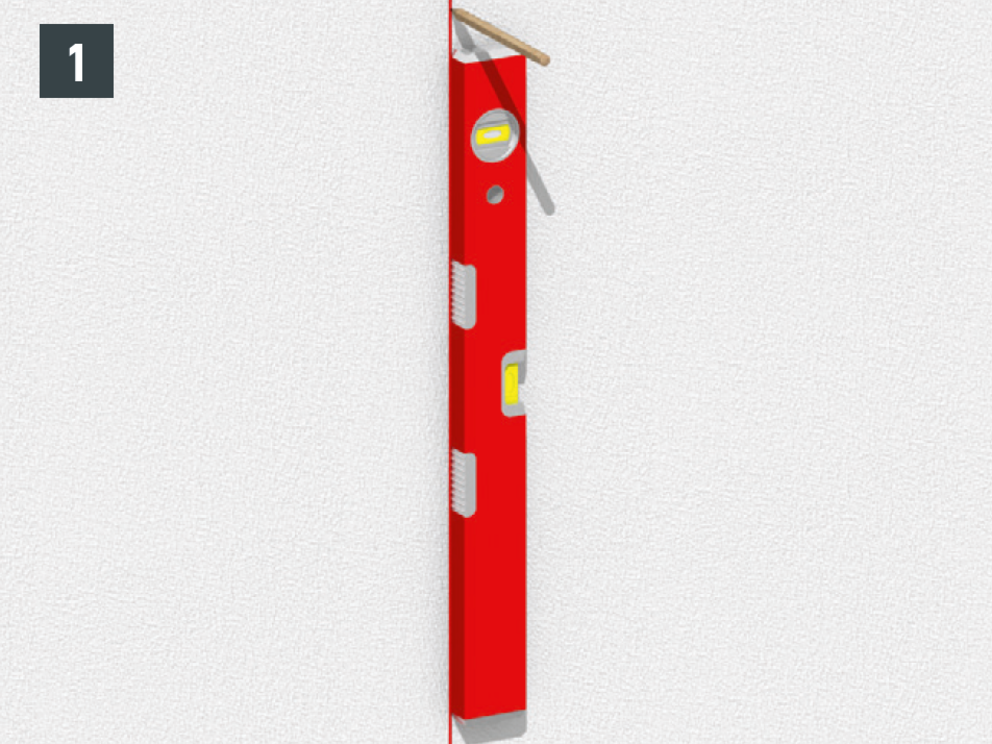

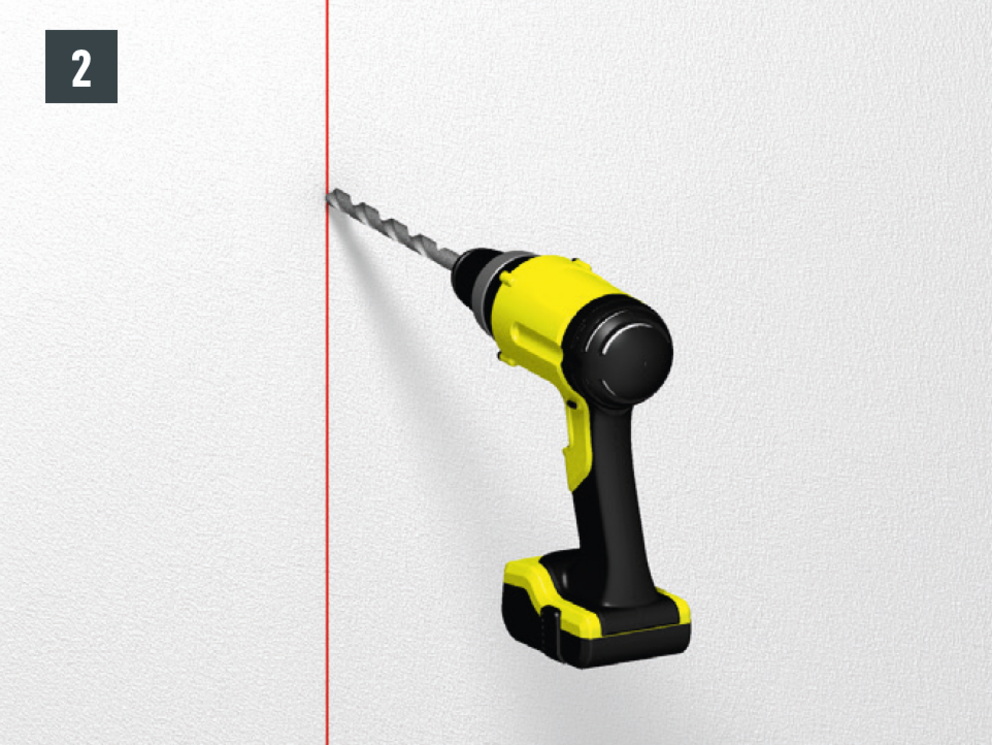

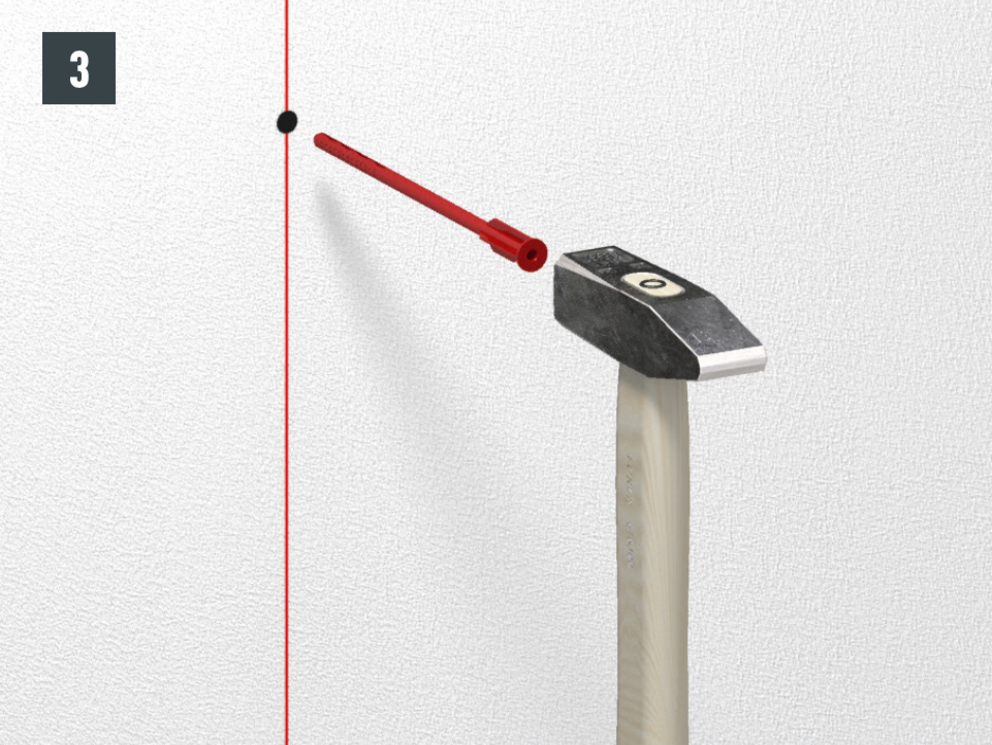

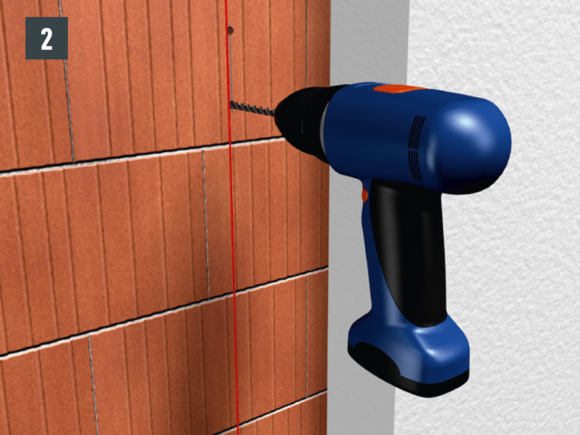

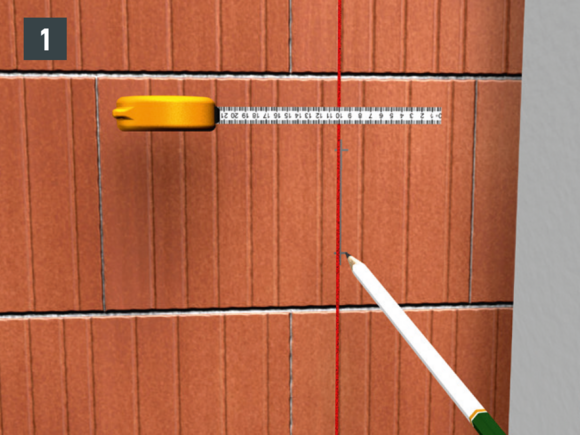

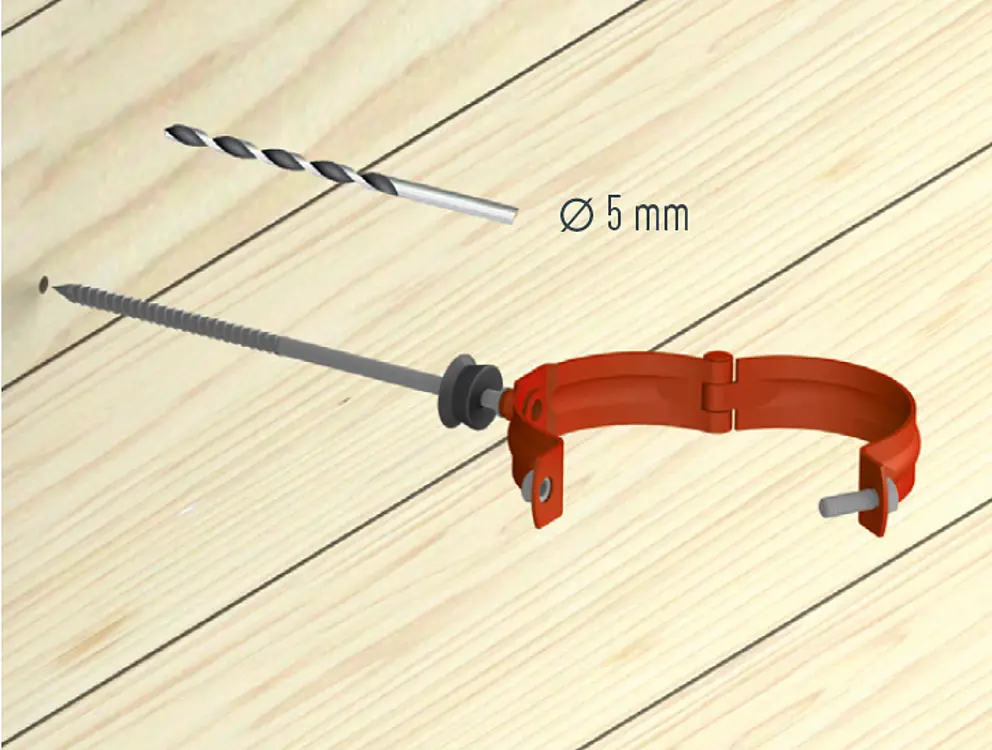

Nadaje się do osadzania w betonie, cegłach i drewnie. Długość trzpienia 140/200/330 mm. Zaznaczyć położenie otworu, nawiercić wiertłem o Ø 5 mm, nasunąć nasadkę i przykręcić za pomocą TX 25.

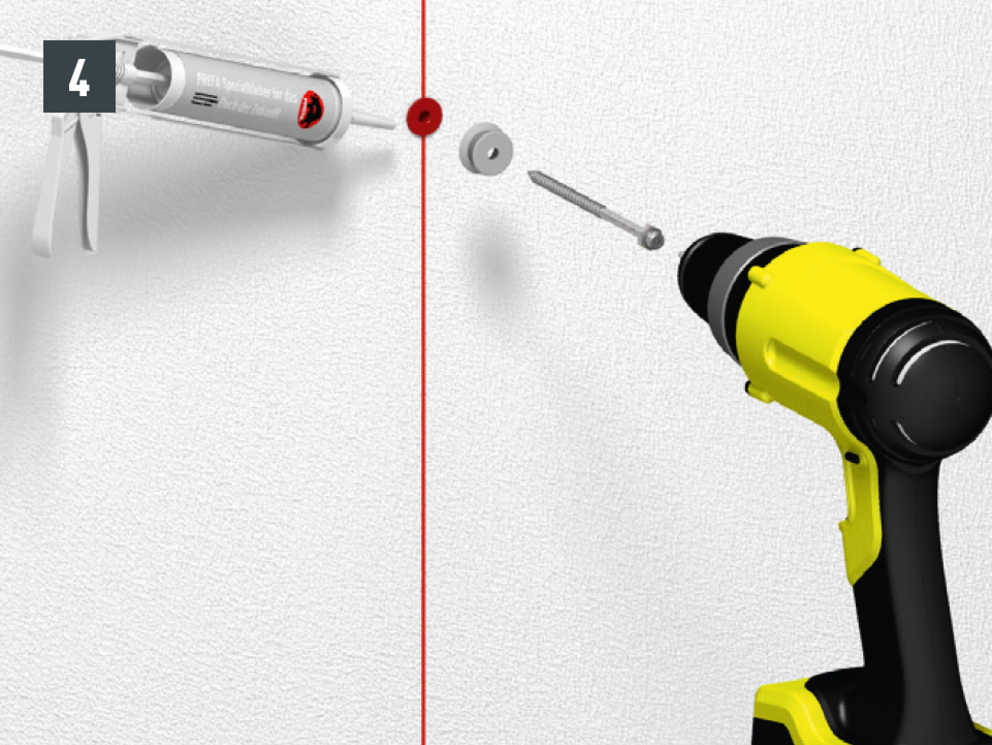

Jeśli zachodzi taka konieczność, nakładki należy uszczelnić od strony elewacji (np. wprowadzić pod nakładkę silikon specjalny lub klej specjalny), aby zabezpieczyć to miejsce przed zacinającym deszczem.
Wskazówka
Podczas nawiercania otworów w podłożach spojonych piaskiem zachować szczególną ostrożność.

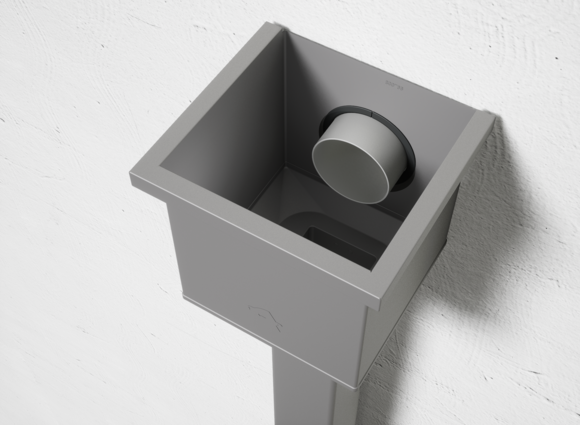

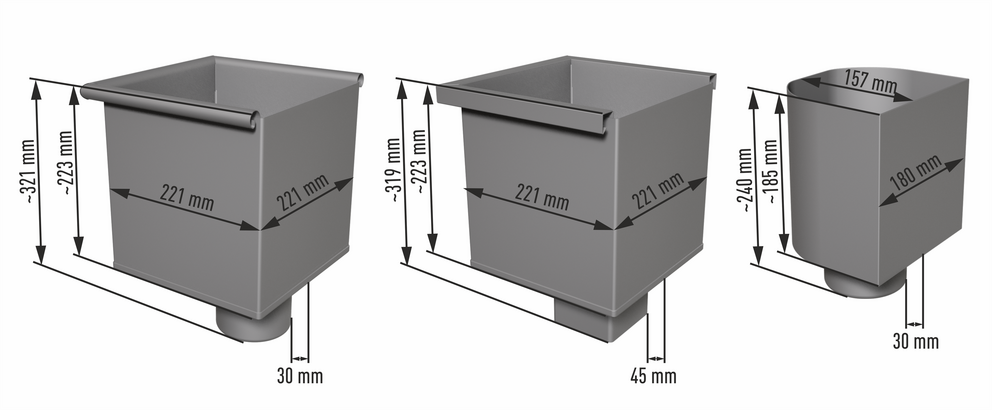

Kosze zlewiskowe należy zamocować do fasady za pomocą ele mentów dobranych do rodzaju zastanego podłoża.

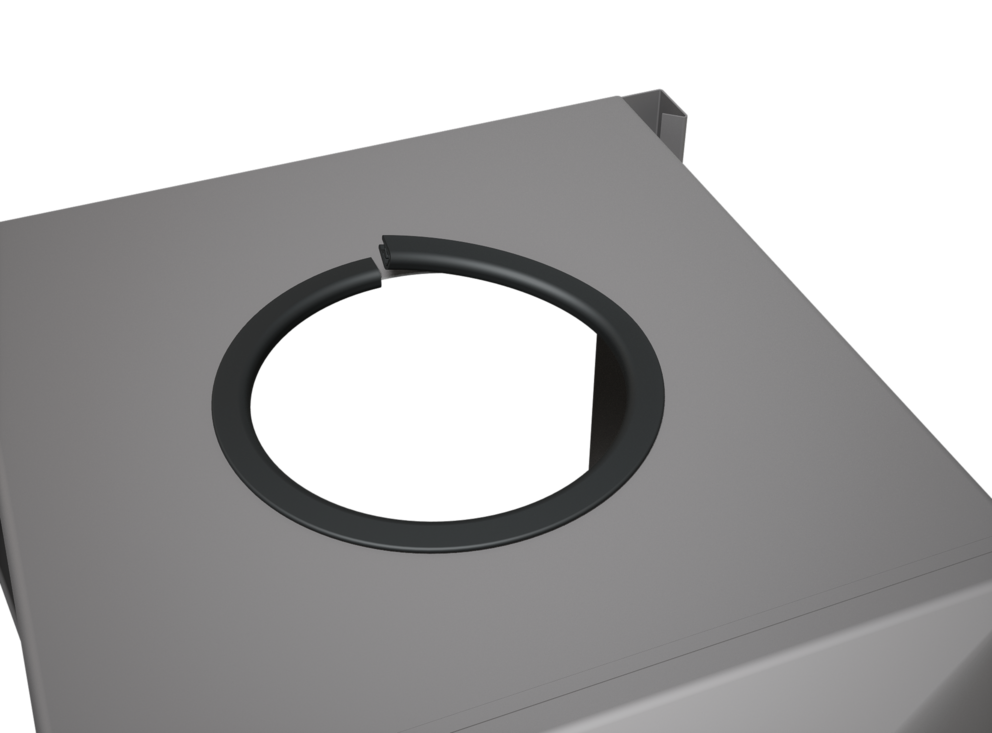

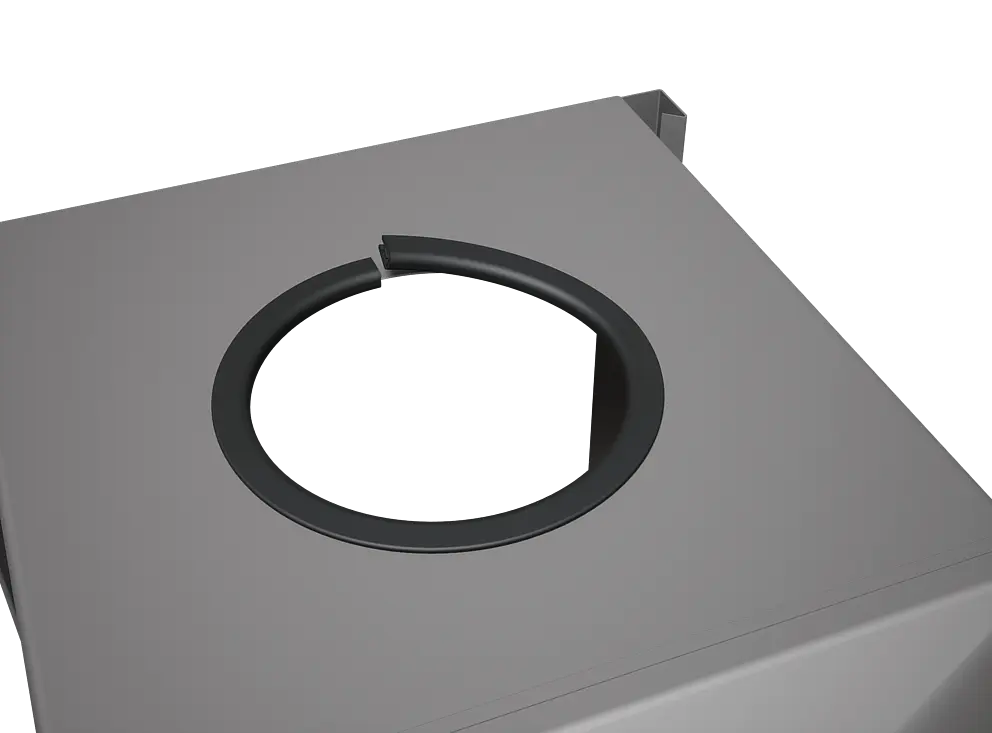

Zamontowanie uszczelki zapobiega ewentualnemu wyciekaniu wody z tyłu kosza zlewiskowego.

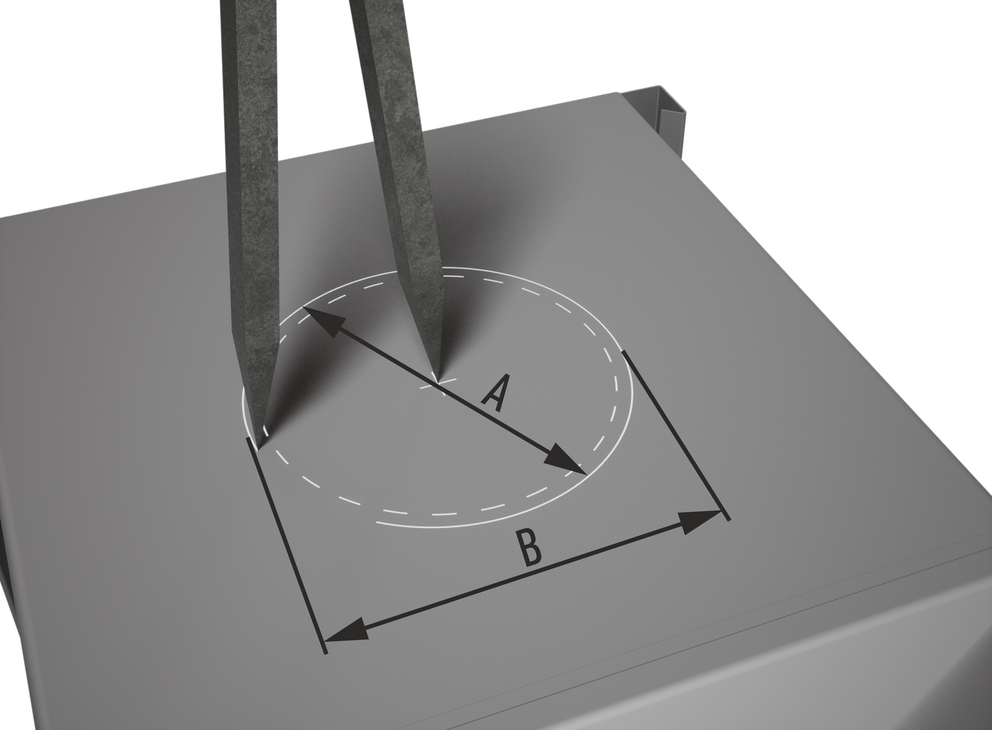

Na tylnej ściance kosza zlewiskowego narysować otwór o średnicy odpowiadającej rurze, uwzględniając naddatek na uszczelkę (rys. 1).
Naddatek na uszczelkę:
— W odniesieniu do średnicy: 8 mm
— W odniesieniu do promienia: 4 mm
Wskazówka
Średnica maksymalna: 120 mm

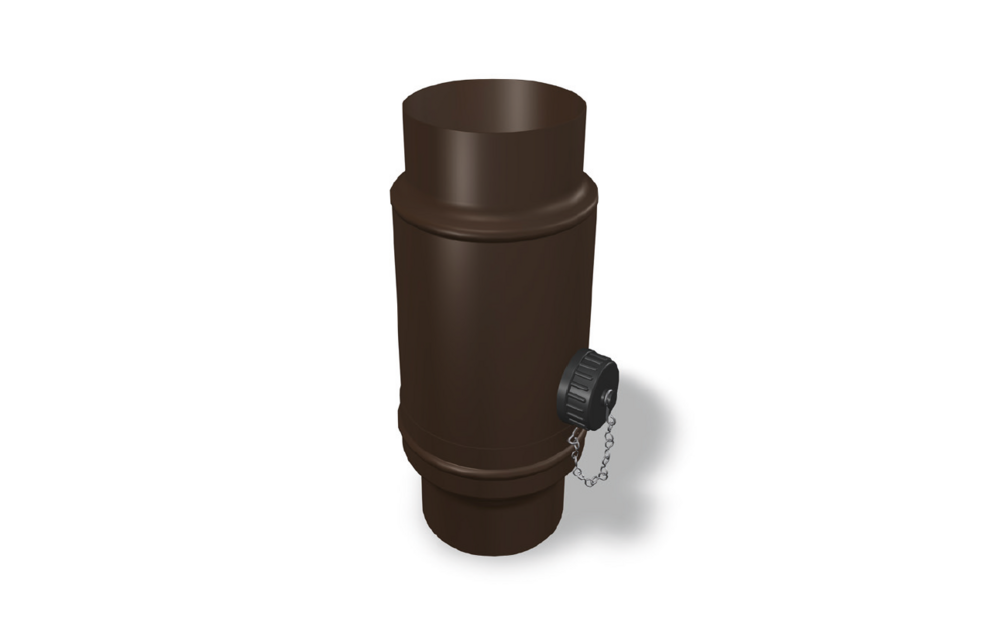

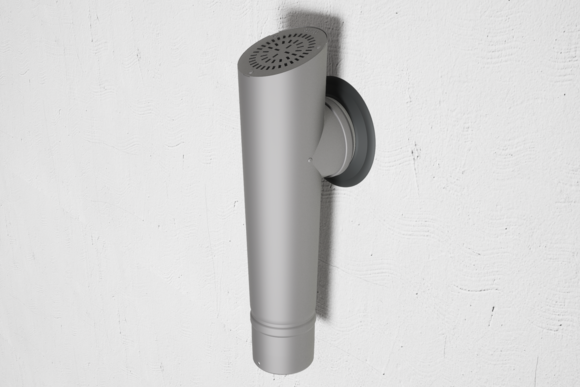

Zbieracz deszczówki to przydatne akcesorium pomagające optymalnie wykorzystywać zasoby naturalne!
Dzięki zbieraczowi deszczówki woda opadowa jest odprowadzana z rury spustowej bezpośrednio do zbiornika na deszczówkę, który napełnia się do ustalonego poziomu.

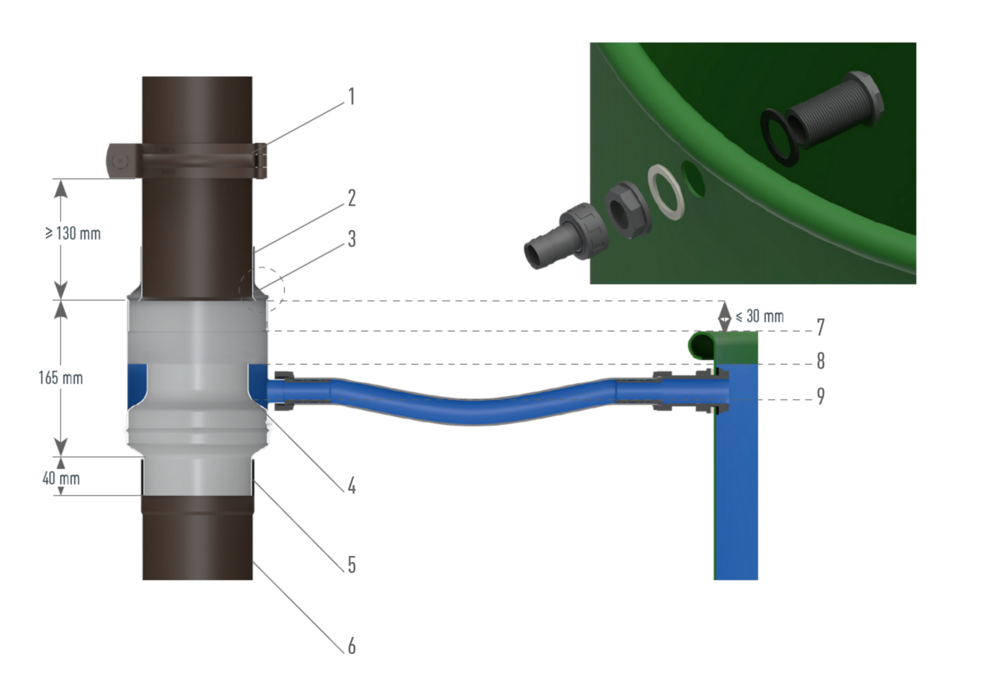

1 Obejma |
6 Rura spustowa |
Wskazówka
Ze zbieracza deszczówki w razie potrzeby należy regularnie usuwać liście i zabrudzenia oraz lód i śnieg. Aby nie dopuścić do powstania uszkodzeń spowodowanych zamarznięciem wody, w okresie zimowym należy zdemontować przyłącze węża i zamknąć otwór w zbieraczu deszczówki dołączonym korkiem.
