Montaż klipsa do zabezpieczeń burzowych

Odległość między klipsem do zabezpieczeń burzowych a piórem sidingu ma decydujące znaczenie dla swobodnego montażu i rozszerzalności materiału. Dlatego też klipsy do zabezpieczeń burzowych należy montować wyłącznie z odpowiednim elementem mocującym, aby zapewnić stałą odległość.

Klipsy do zabezpieczeń burzowych muszą być zamontowane we wszystkich punktach mocowania przy następującej kombinacji grubości materiału i szerokości konstrukcyjnej (każdy profil sidingu musi być przymocowany do co najmniej dwóch profili konstrukcji nośnej).

Wskazówka

W przypadku Sidingu perforowanego konstrukcja nośna i listwa mocująca wraz z klipsem zabezpieczającym widoczne są przez perforację.

Przyrząd pomocniczy do montażu klipsa do zabezpieczeń burzowych dla grubości materiału 1,0 mm	Przyrząd pomocniczy do montażu klipsa do zabezpieczeń burzowych dla grubości materiału 1,2 mm
Do montażu klipsów do zabezpieczeń burzowych: Siding.X 300 × 1,0  mm Siding.X 400 × 1,0  mm	Do montażu klipsów do zabezpieczeń burzowych: Siding 400 × 1,2  mm Siding perforowany 400  × 1,2 mm

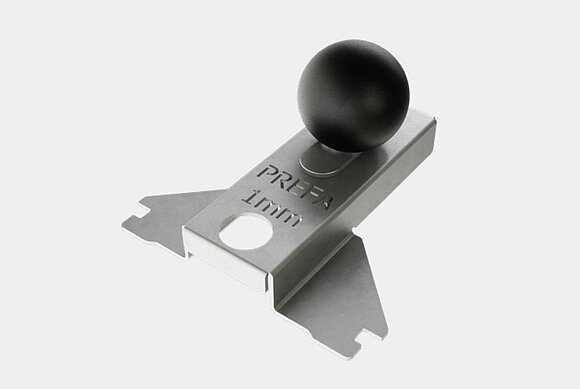

Przyrząd pomocniczy do montażu klipsa do zabezpieczeń burzowych dla grubości materiału 1,0 mm

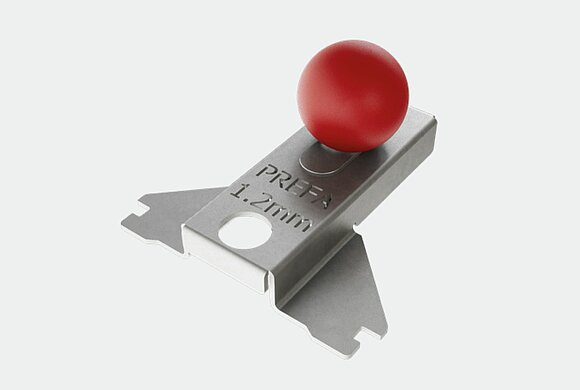

Przyrząd pomocniczy do montażu klipsa do zabezpieczeń burzowych dla grubości materiału 1,2 mm

Do montażu klipsów do zabezpieczeń burzowych:

Siding.X 300 × 1,0  mm
Siding.X 400 × 1,0  mm

Do montażu klipsów do zabezpieczeń burzowych:

Siding 400 × 1,2  mm
Siding perforowany 400  × 1,2 mm

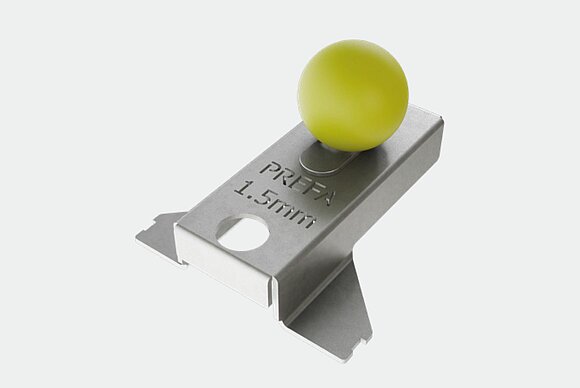

Przyrząd pomocniczy do montażu klipsa do zabezpieczeń burzowych dla grubości materiału 1,5 mm
Do montażu klipsów do zabezpieczeń burzowych: Siding 500 × 1,5  mm Siding 600 × 1,5  mm

Przyrząd pomocniczy do montażu klipsa do zabezpieczeń burzowych dla grubości materiału 1,5 mm

Do montażu klipsów do zabezpieczeń burzowych:

Siding 500 × 1,5  mm
Siding 600 × 1,5  mm

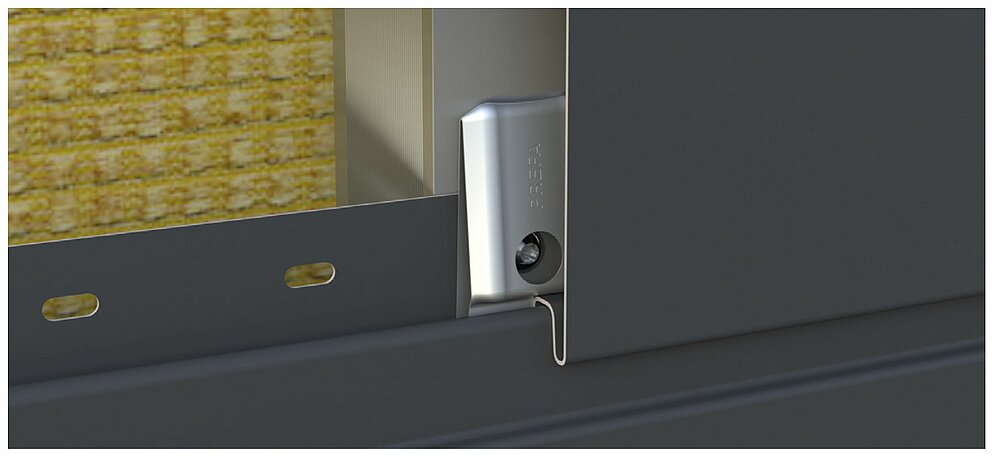

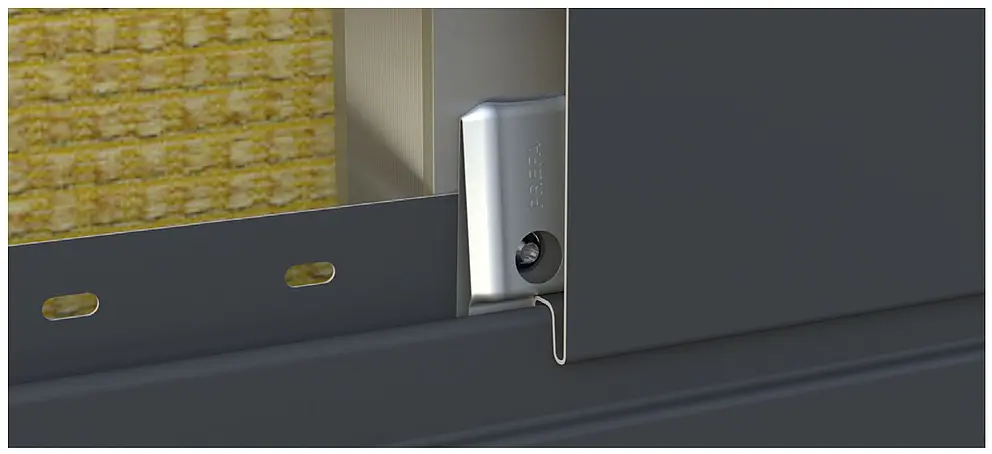

Klips do zabezpieczeń burzowych jest przykręcany do listwy mocującej (pióra) i przytrzymuje znajdujący się nad nim siding:

Klips do zabezpieczeń odgromowych

Wskazówka

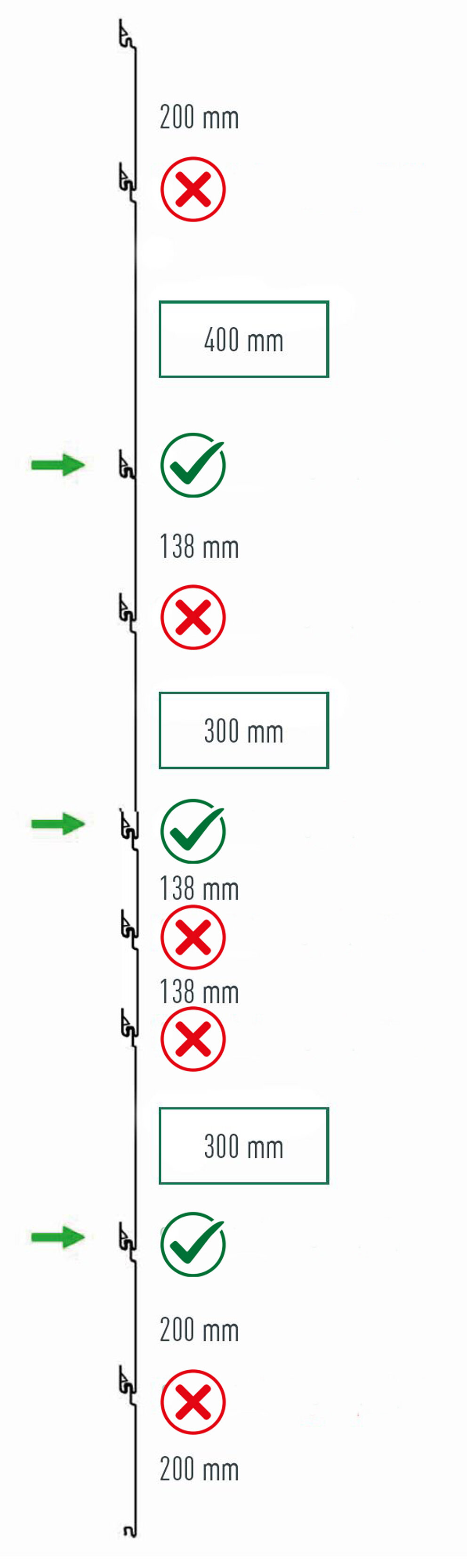

Jeśli układanie elewacji zaczyna się od elementu sidingu 400 × 1,2 mm, klipsy do zabezpieczeń burzowych należy zamocować do profilu początkowego.

Profil początkowy do Siding.X.

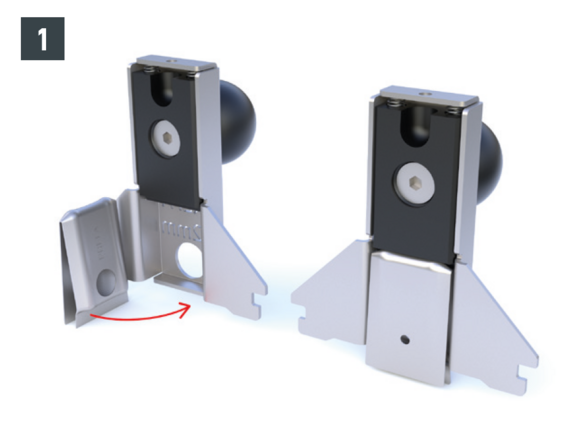

Umieścić klips do zabezpieczeń burzowych PREFA w przyrządzie pomocniczym PREFA (rys. 1).

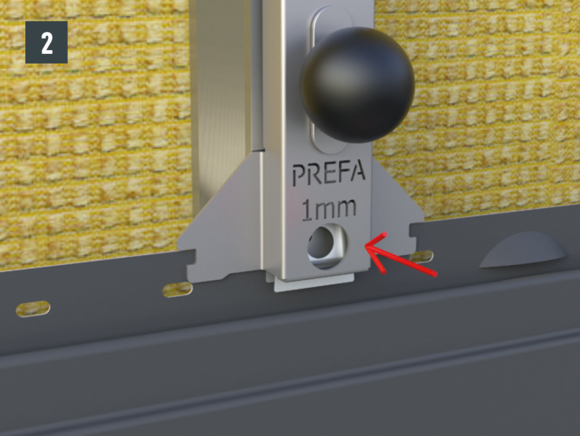

Następnie umieścić przyrząd pomocniczy PREFA z klipsem do zabezpieczeń burzowych w uchwycie mocującym i ustawić go bokiem. Otwór w tylnej części klipsa musi znajdować się centralnie nad podłużnym otworem w sidingu (rys. 2).

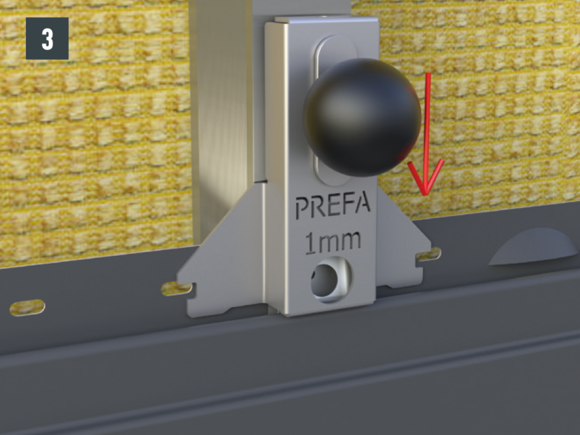

Wsunąć przyrząd pomocniczy PREFA z klipsem do zabezpieczeń burzowych do uchwytu mocującego (rys. 3).

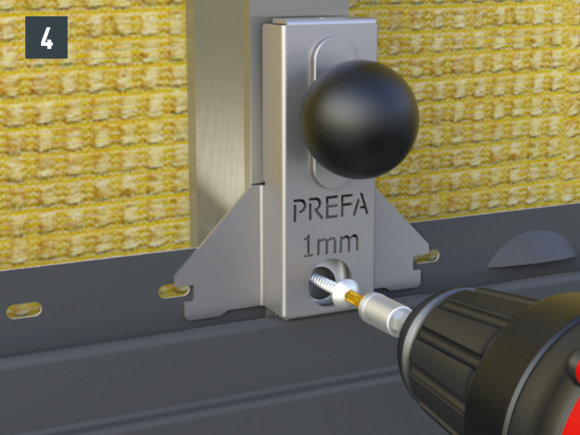

Następnie przymocować klips do zabezpieczeń burzowych do konstrukcji nośnej (rys. 4).

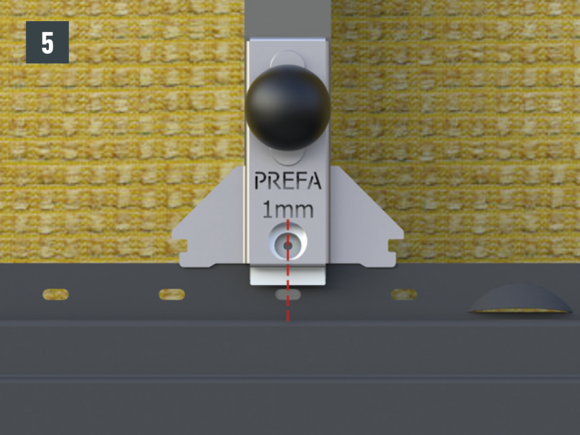

Sprawdzić, czy przyrząd pomocniczy jest umieszczony na środku podłużnego otworu. Skrzydła boczne na przyrządzie montażowym pomagają w znalezieniu prawidłowej pozycji w środku otworu podłużnego (rys. 5)

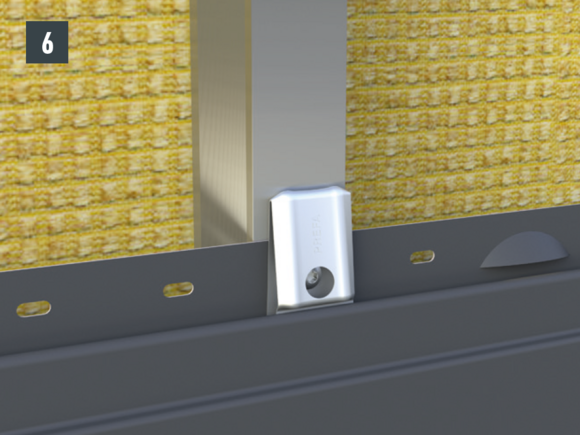

Teraz można zdjąć przyrząd pomocniczy PREFA z uchwytu mocującego. W ten sposób uzyskuje się odstęp potrzebny do dalszego montażu (rys. 6).

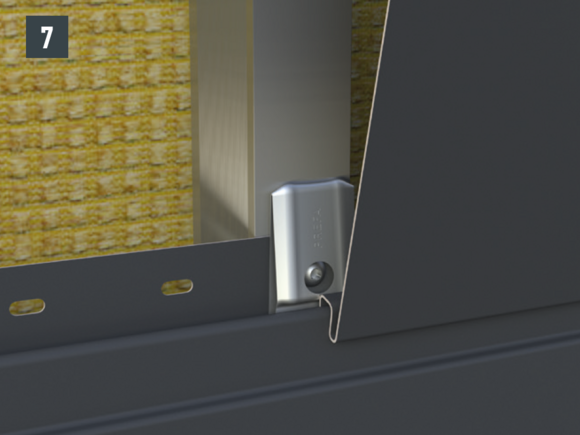

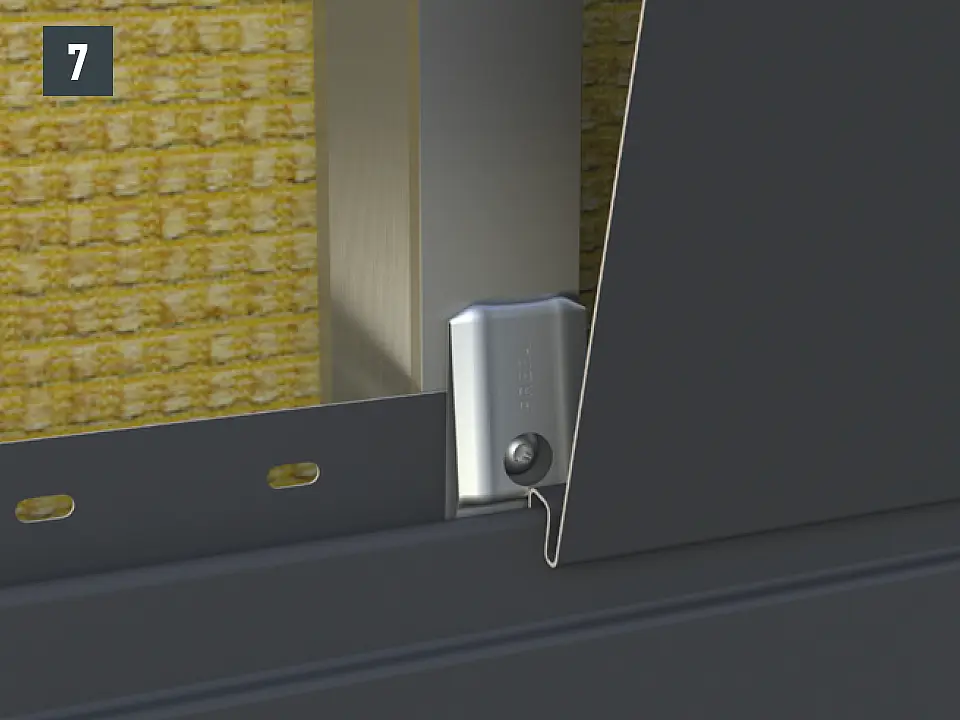

Następnie należy zamontować siding PREFA zgodnie z instrukcją montażu, utrzymywany na miejscu przez klips do zabezpieczeń burzowych (rys. 7).
