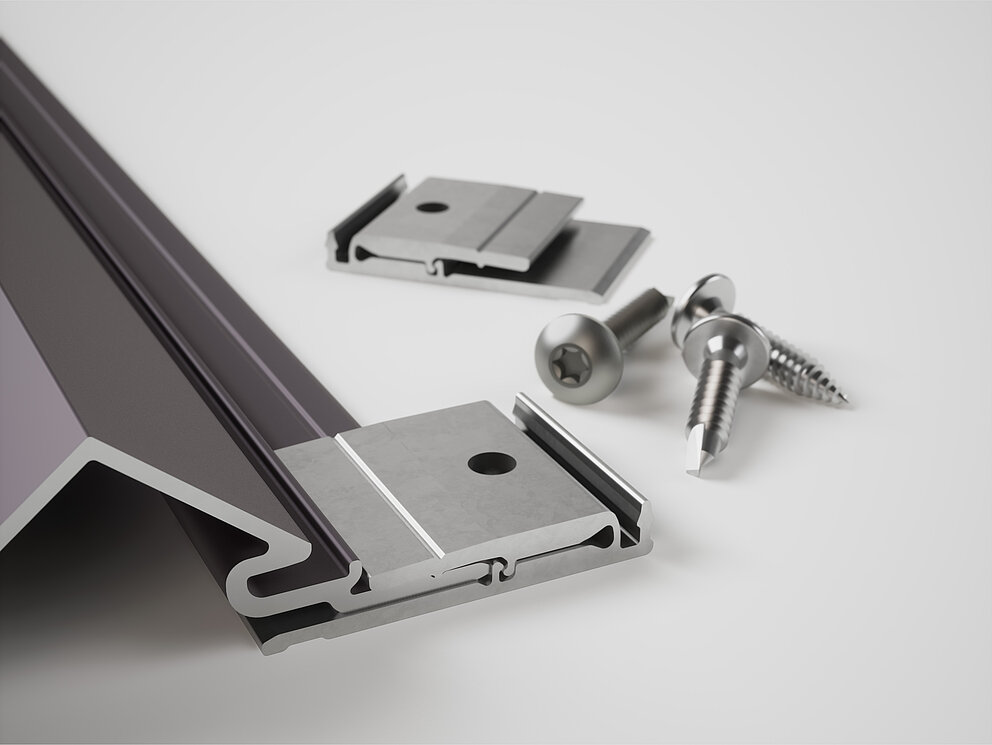

Ukryty system montażowy na pióro i wpust do profilu falistego i profilu trójkątnego składa się z zaczepu ślizgowego oraz śruby specjalnej do konstrukcji nośnej z drewna, stali i aluminium.

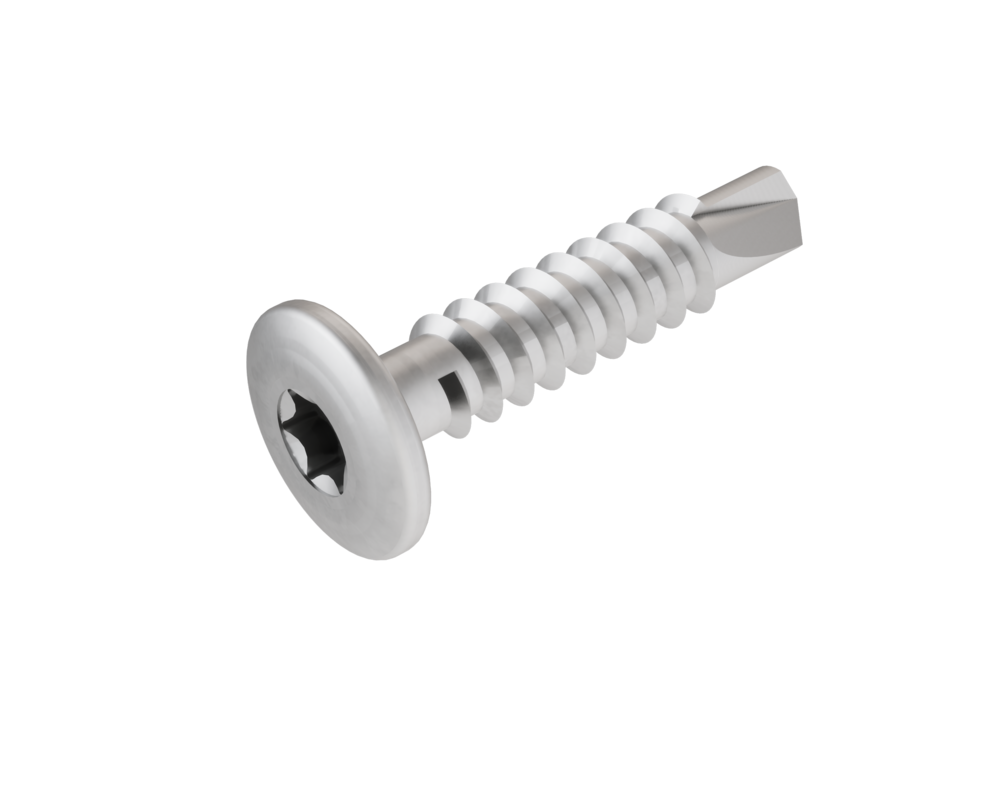

Śruba specjalna do podkonstrukcji aluminiowych Mocowanie na aluminiowym profilu nośnym (profil L lub T) |

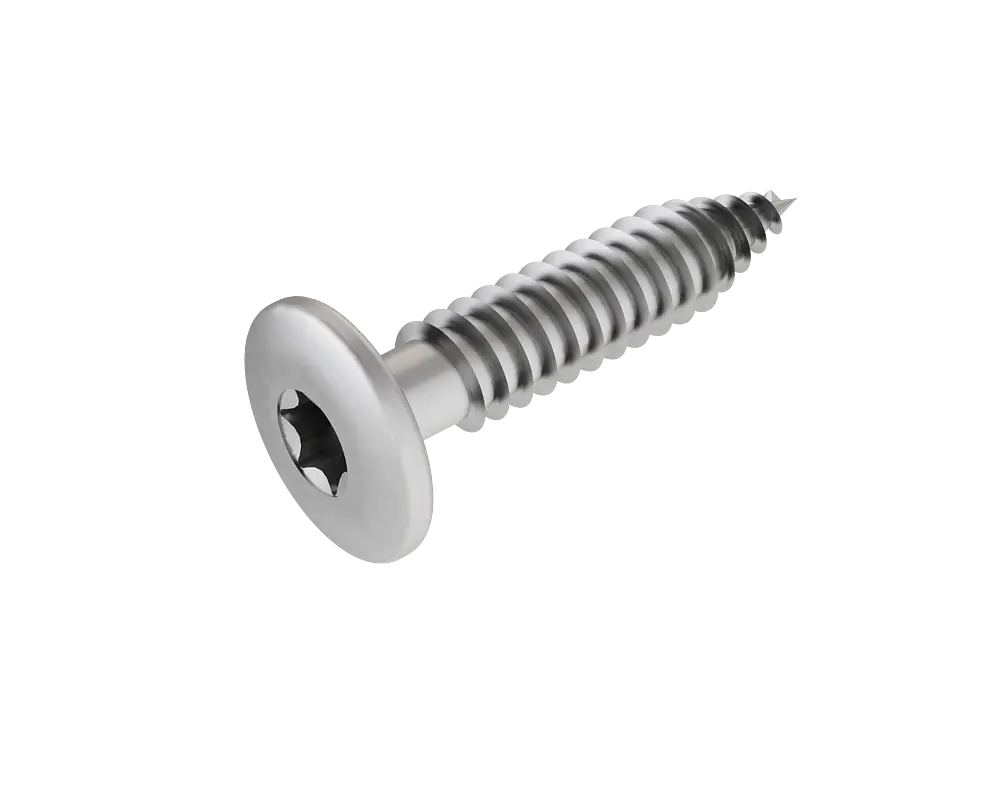

Śruba specjalna do podkonstrukcji stalowej Mocowanie na profilowanych blachach stalowych 0,4–1,0 mm |

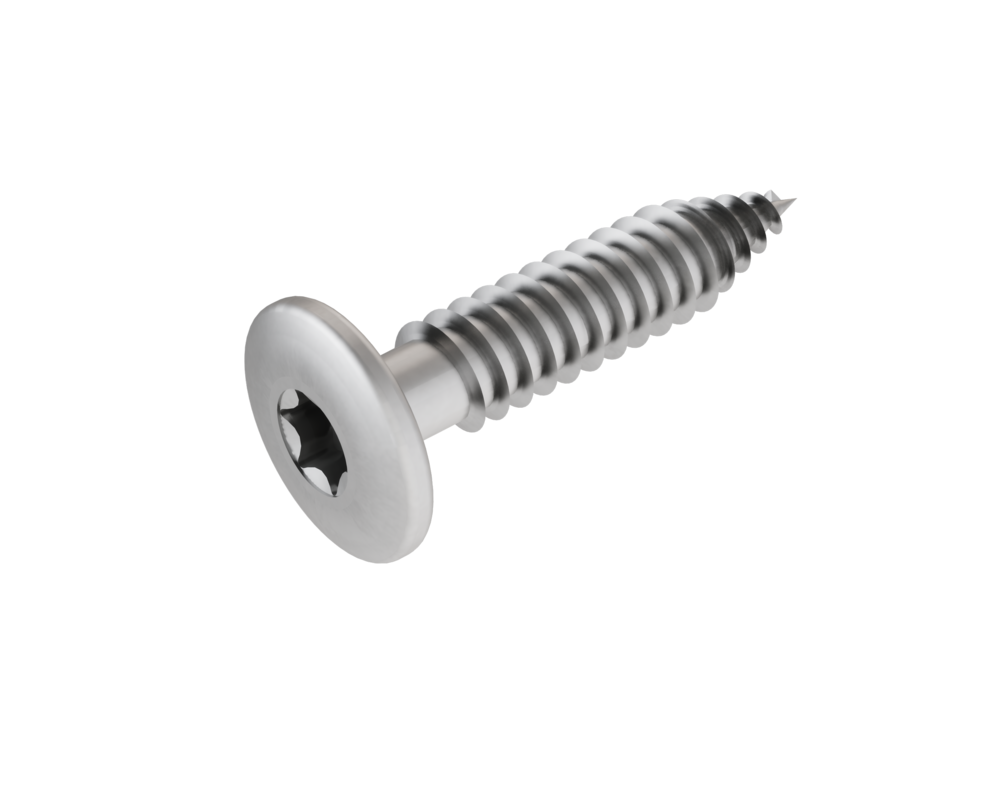

Śruba specjalna do podkonstrukcji drewnianej Mocowanie do drewnianych konstrukcji nośnych |

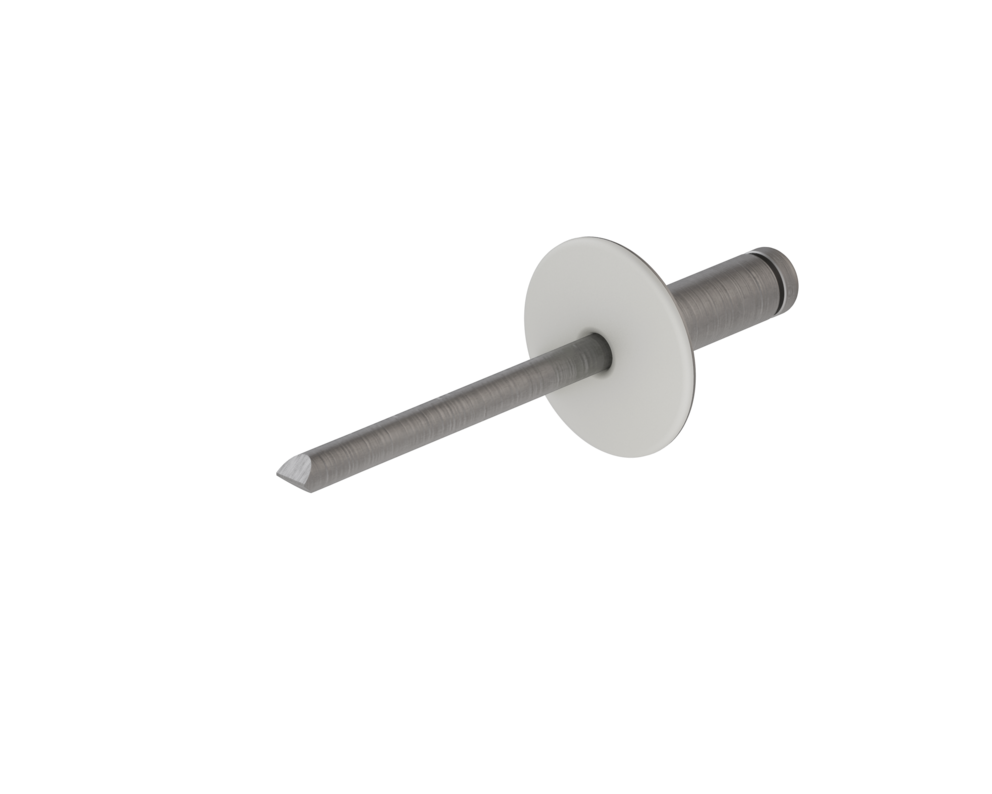

Nit balkonowy stal nierdzewna z trzpieniem ze stali nierdzewnej |

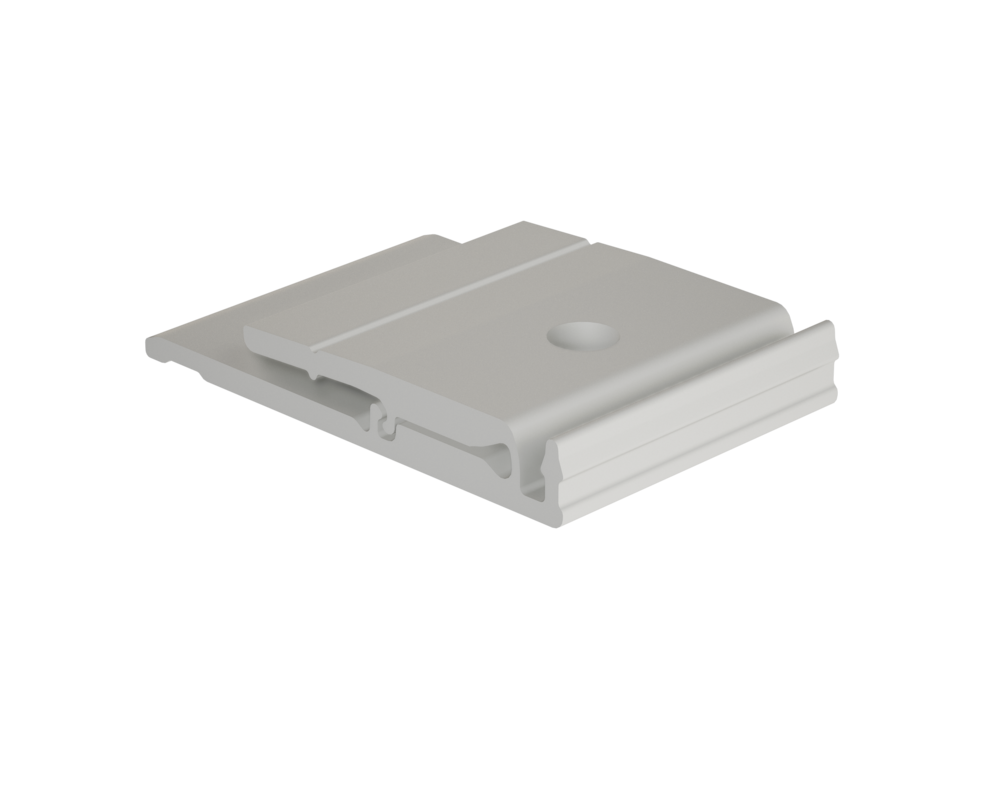

Zaczep ślizgowy do profili wytłaczanych Do mocowania w sposób umożliwiający rozszerzanie. |

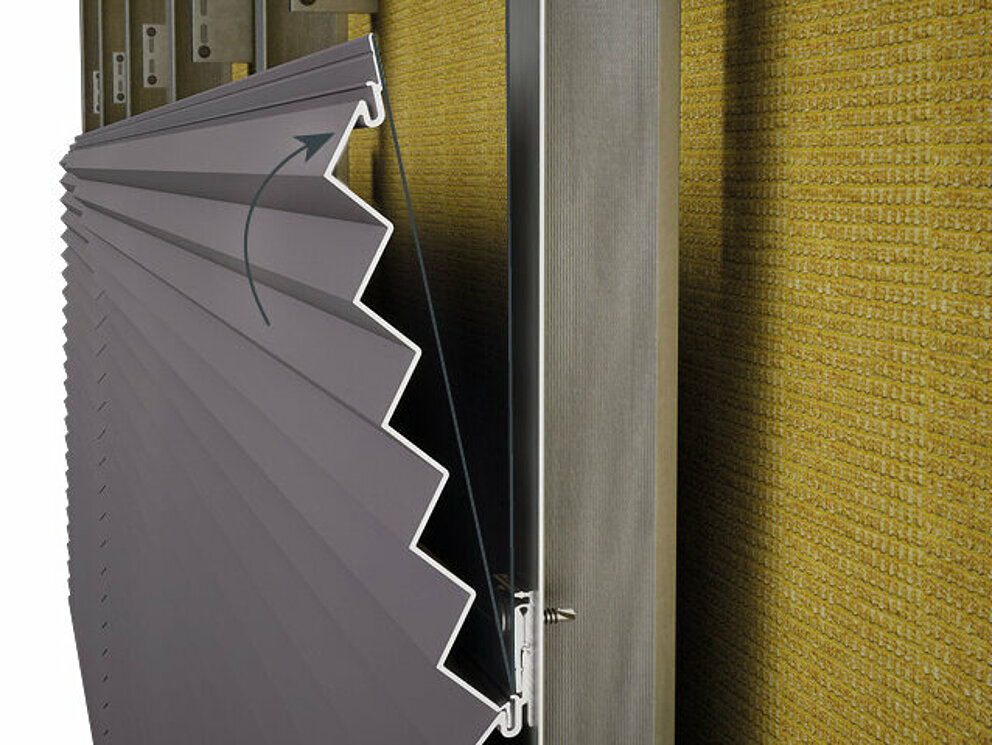

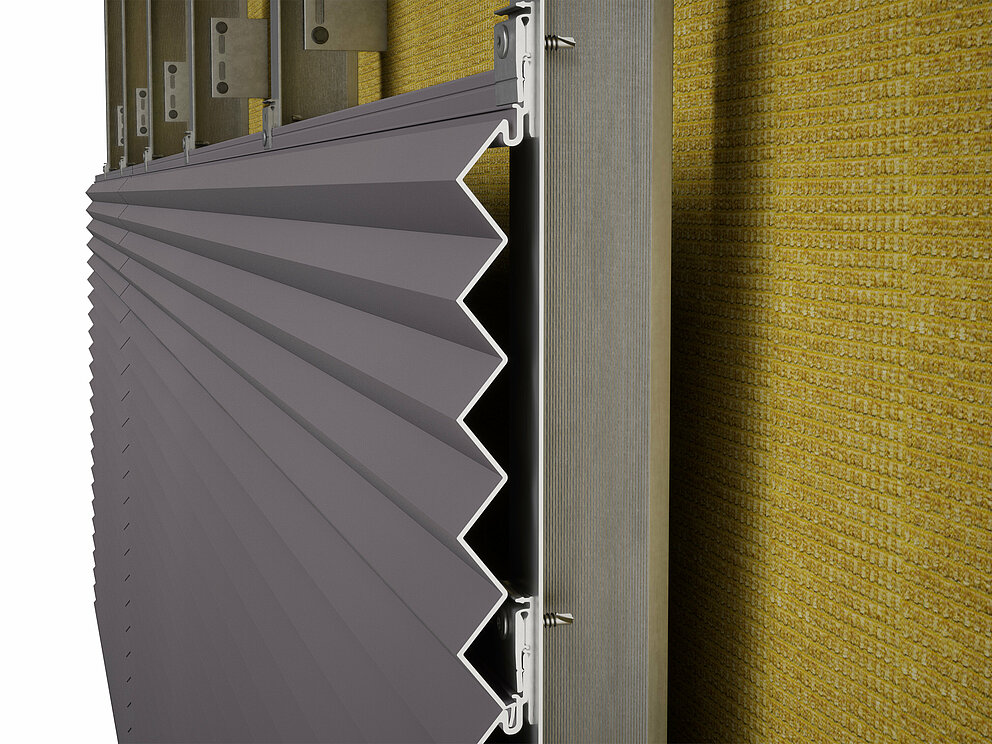

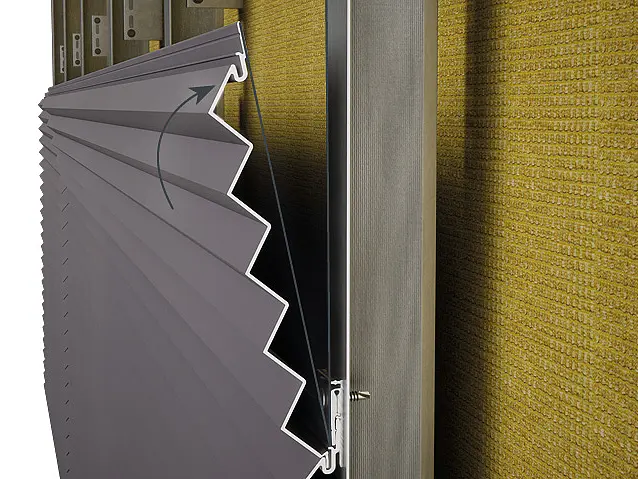

Wsunąć profil wytłaczany z lekkim nachyleniem od konstrukcji nośnej w pióro już wstępnie zamontowanego profilu początkowego lub w profil znajdujący się pod spodem. Po całkowitym zatrzaśnięciu pióra we wpuście należy docisnąć profil do profili nośnych konstrukcji nośnej i rozpocząć mocowanie.
Profile o długości do ≤ 2500 mm można również mocować bezpośrednio do konstrukcji nośnej wzdłuż wywierconego rowka.

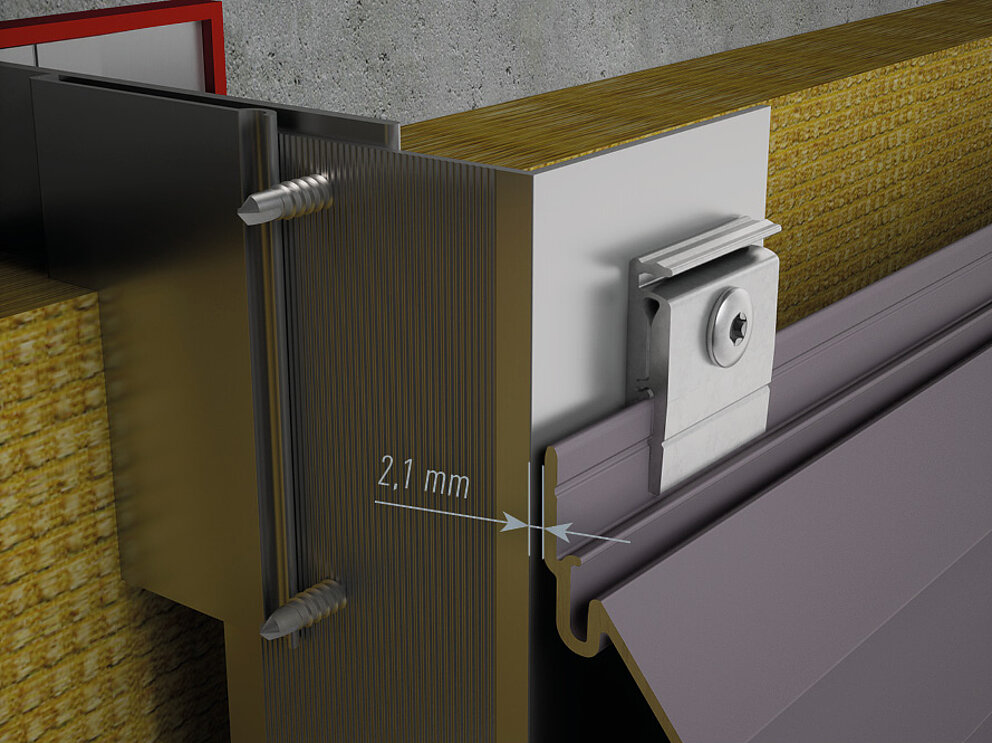

Jeśli profile są montowane bez zaczepu ślizgowego, profil początkowy musi być również zamocowany bez zaczepu ślizgowego, aby zachować odstęp od profilu nośnego konstrukcji nośnej, wynikający z wysokości konstrukcyjnej zaczepu ślizgowego 2,1 mm.
Wskazówka
Łączony montaż profili z zaczepem ślizgowym i bez niego jest niedozwolony, ponieważ ze względu na wysokość zaczepu ślizgowego (2,1 mm) poziomy montażu są różne.

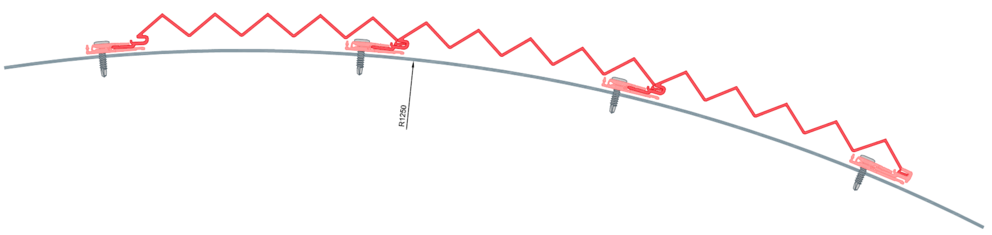

Profile wytłaczane PREFA mogą być również montowane na zaokrąglonym podłożu, gdy są układane w pionie. W tym przypadku dla szerokości konstrukcyjnej 200 mm należy zachować minimalny promień r ≥ 1 250 mm.
Wskazówka
Zaokrąglanie profili w poziomie nie jest możliwe ze względu na ich geometrię.

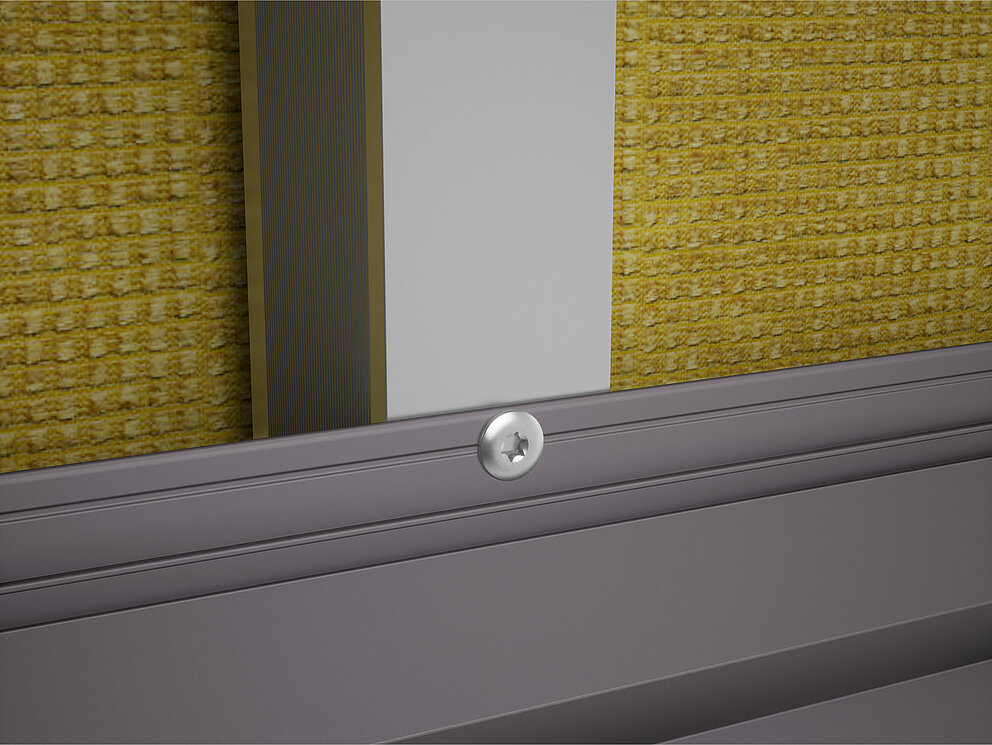

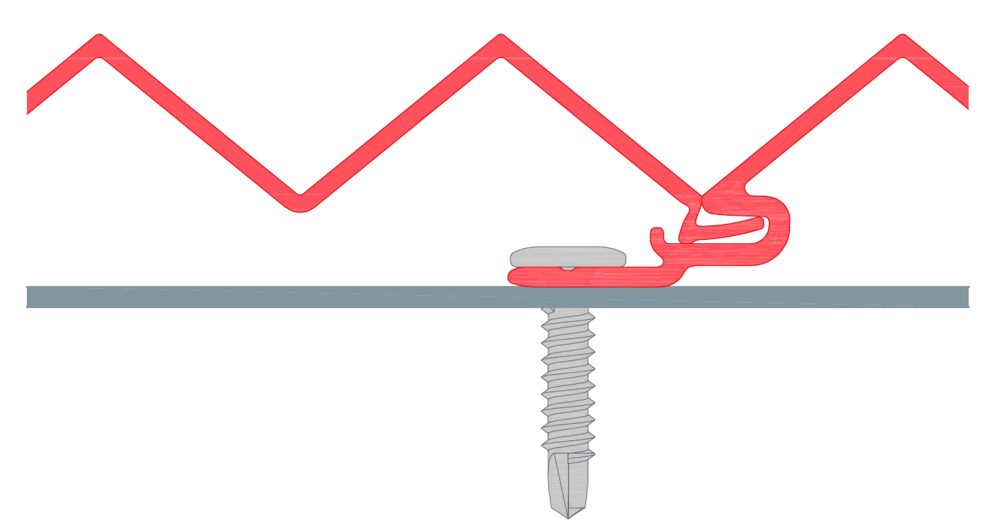

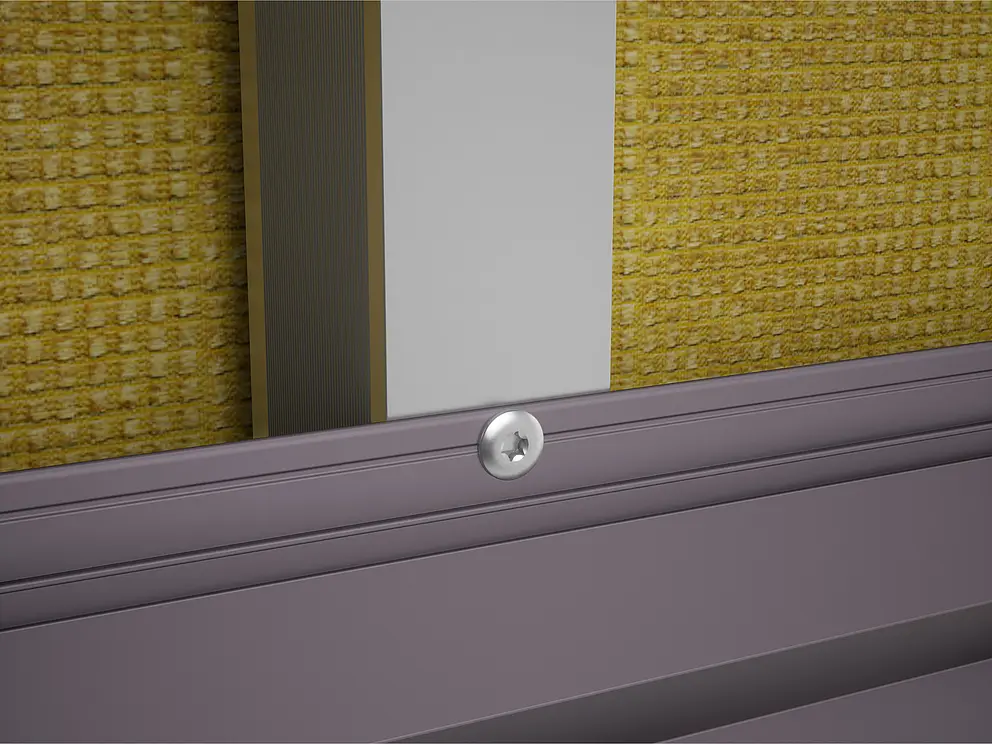

W zależności od sposobu montażu z zaczepem ślizgowym lub bez niego punkt stały, który ustala położenie profilu, wykonywany jest w różny sposób. Jeśli montaż wykonywany jest bez zaczepu ślizgowego, wkręt samowiercący można wkręcić bez wstępnego nawiercania profilu i konstrukcji nośnej.

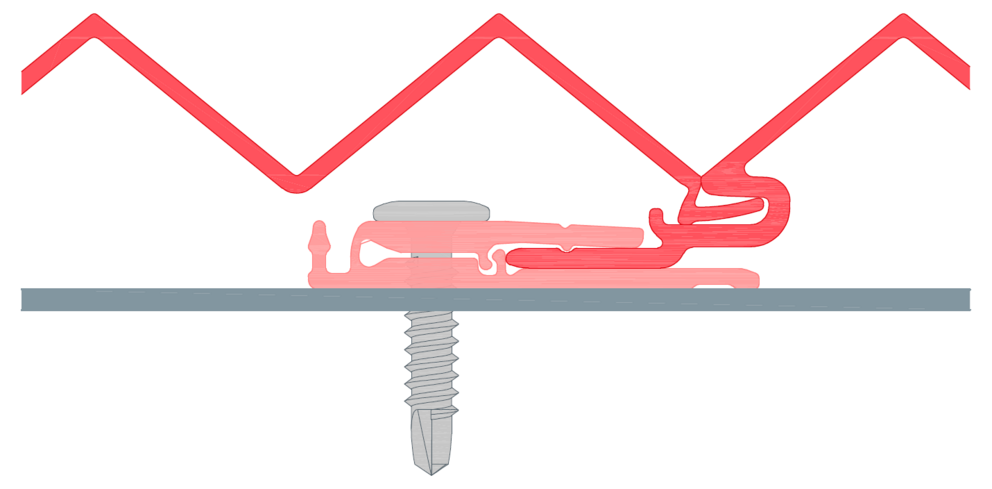

Jeśli profile są montowane z zaczepem ślizgowym, należy pamiętać o tym, aby także w punkcie stałym zastosować zaczep ślizgowy. Tylko w ten sposób można zachować odległość od profilu nośnego konstrukcji nośnej, która jest określona przez wysokość konstrukcyjną zaczepu ślizgowego wynoszącą 2,1 mm. Śruba specjalna nie jest wprowadzana przez wstępnie wywiercony otwór, ale do rowka poniżej, który musi być uprzednio nawiercony wiertłem do metalu Ø 3,0 mm.

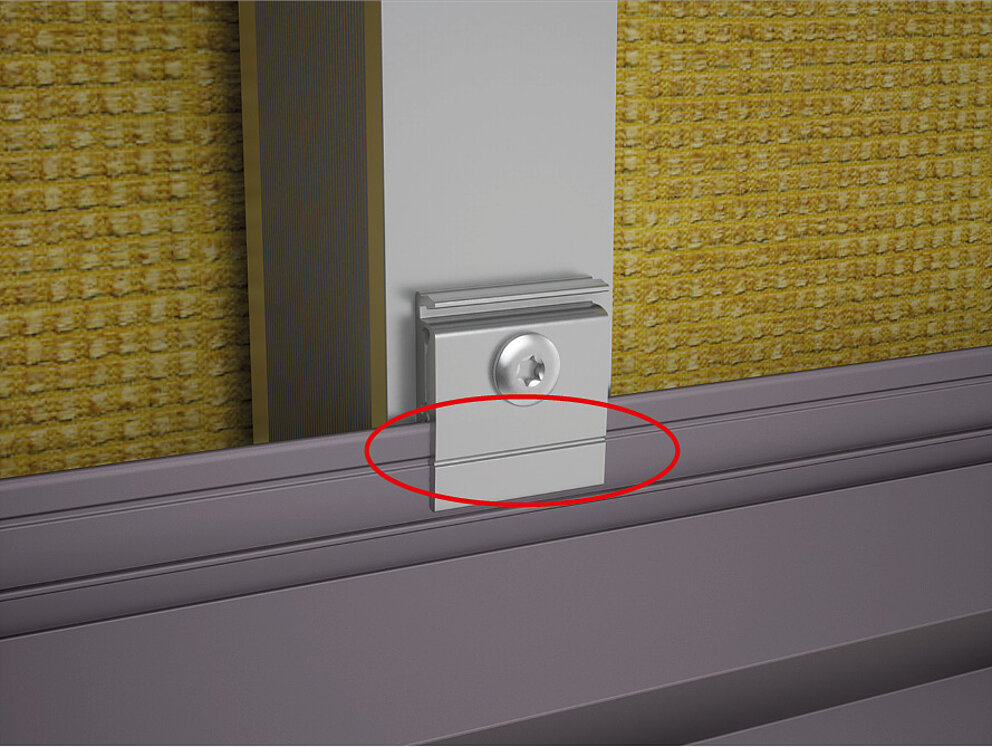

Śruba mocująca jest wkręcana przez wstępnie wywiercony otwór w zaczepie ślizgowym, co umożliwia montaż wytłaczanych profili z zachowaniem dylatacji.
Należy się upewnić, że zaczep ślizgowy zawsze w pełni styka się z profilem nośnym, a pogłębione rowki zaczepu i profilu są dokładnie wyrównane.
Należy zapewnić utrzymanie linii i wyrównania wytłaczanych profili w przypadku przerw, takich jak połączenia doczołowe. Do celów kontrolnych zaleca się w regularnych odstępach, co najmniej co pięć profili, wyznaczać linie kontrolne za pomocą sznurka.

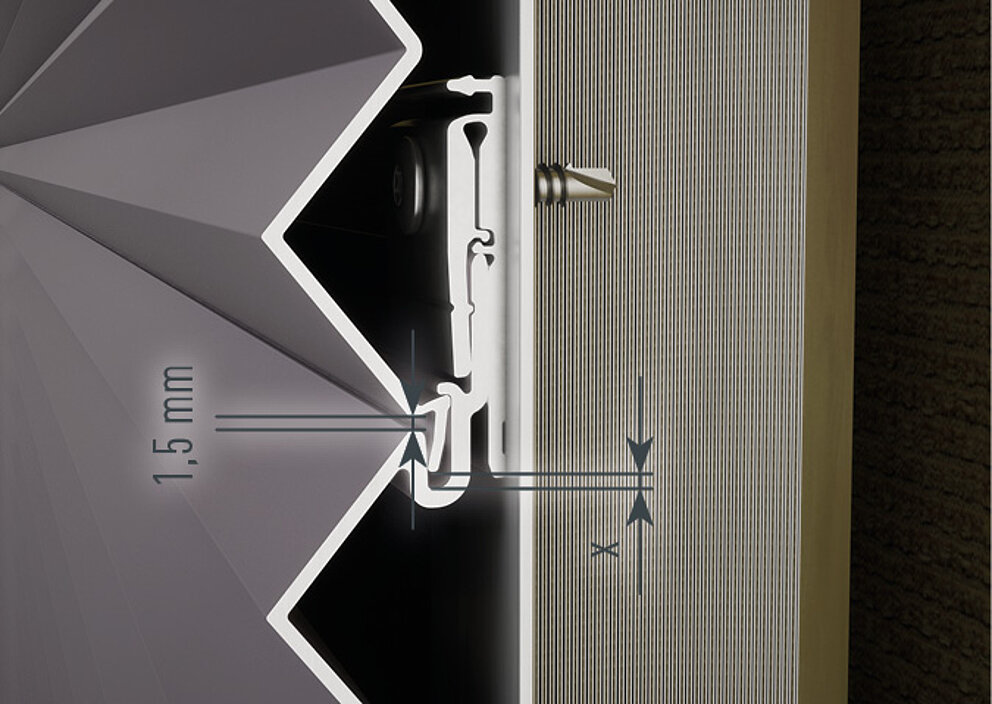

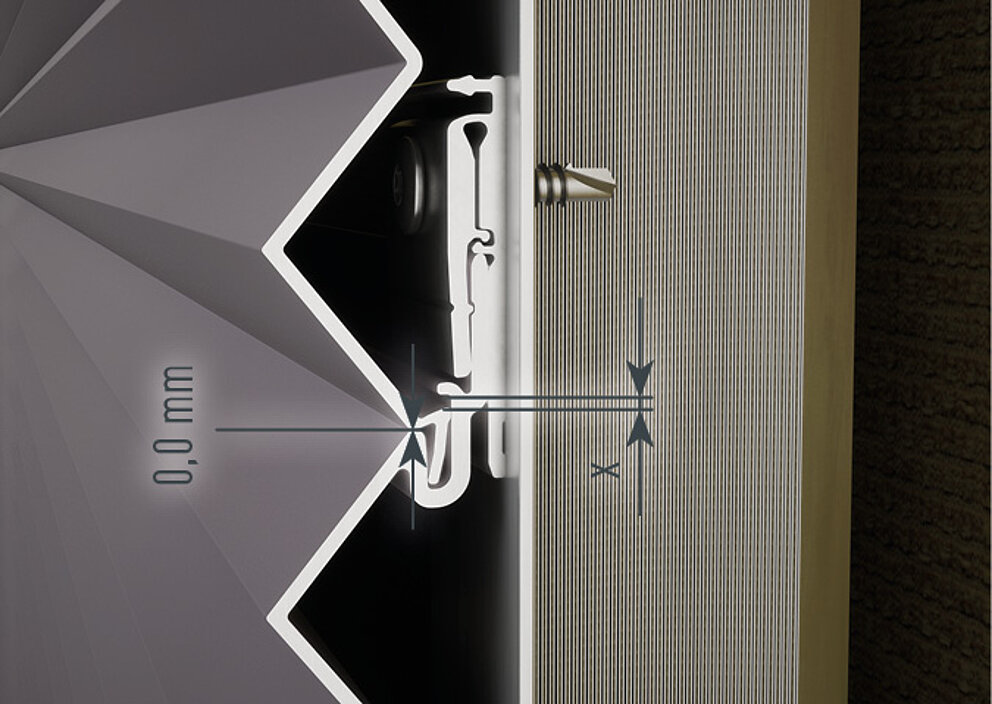

System montażowy umożliwia kompensację +1,5 / –0 mm na każdą szerokość krycia. Jeśli konieczna jest kompensacja, zaleca się rozłożenie jej na kilka profili w celu zapewnienia prostego ułożenia w rzędzie i uniknięcia widocznych fug. W ten sposób kompensacja pozostaje ukryta i jest wizualnie niemal niewidoczna, co zapewnia jednolity i dyskretny wygląd.
