Szerokości pasa blachy

Wskazówka

W przypadku pokryć na rąbek stojący na elewacji zalecamy maksymalną szerokość cięcia pasów aluminiowych 500 mm. Zastosowanie węższych pasów pozwala spełnić specjalne wymagania w zakresie wyglądu i płaskości okładzin elewacyjnych. Jednak należy wziąć pod uwagę typowe właściwości cienkich arkuszy blachy (falistość, odbicia, naprężenia itp.) i nie można ich wykluczyć.

W przypadku pokryć na rąbek stojący szerokość pasów blachy i rozstaw zaczepów należy dostosować do obciążenia wiatrem występującego w danej lokalizacji i oddziałującego na budynek. Firma PREFA przygotowała tabele zawierające przystępne informacje ogólne dla wykonawców. Wartości podane w tabelach obowiązują wyłącznie dla obiektów o bryle zamkniętej, pod warunkiem zastosowania pokryć PREFALZ lub FALZONAL® w połączeniu z zaczepami stałymi i przesuwnymi oraz wskazanymi elementami mocującymi (gwoździe/wkręty) PREFA, jak również dla montażu na deskowaniu pełnym. Tabele przygotowano w oparciu o normę EN 1991-1-4. Kategorie terenu określono wg normy EN 1991-1-4, a bazowe prędkości wiatru wg uzupełnień krajowych do normy EN 1991-1-4. Obszary elewacji zostały podzielone na dwie główne strefy (R = obszar krawędziowy, N = obszar połaciowy zwykły). Na obszary krawędziowe działają największe siły wiatru i należy poświęcić im szczególną uwagę.

Wysokość budynku: najwyższy punkt bryły budynku (np. kalenica, pulpit)

Szerokość pasa blachy obliczana jest na podstawie szerokości taśmy po odliczeniu marginesu na rąbek:

W przypadku profilowanych pasów blachy: ~70 mm (cięcie 500 = pas o szerokości ~430 mm)

Wskazówka

W celu uzyskania wsparcia przy wykonywaniu obliczeń dla obiektów położonych w wyeksponowanych miejscach prosimy o kontakt z działem techniki produktów PREFA pod adresem office.pl@prefa.com.

Kategoria terenu 0 – morze, obszar brzegowy otwarty na morze.

Kategoria terenu I – jeziora i tereny z niską roślinnością, pozbawione przeszkód terenowych.

Kategoria terenu II – tereny z niską roślinnością, taką jak trawa, oraz pojedynczymi przeszkodami terenowymi (drzewa, budynki), oddalonymi od siebie na odległość równą co najmniej 20 ich wysokościom.

Kategoria terenu III – tereny regularnie pokryte roślinnością i budynkami lub z pojedynczymi przeszkodami, oddalonymi od siebie najwyżej na odległość równą ich 20 wysokościom (np. wsie, tereny podmiejskie, stałe lasy).

Kategoria terenu IV – tereny, których przynajmniej 15% powierzchni jest pokryte budynkami o średniej wysokości przekraczającej 15 m.

Kategorie terenu lt. EN 1991-1-4

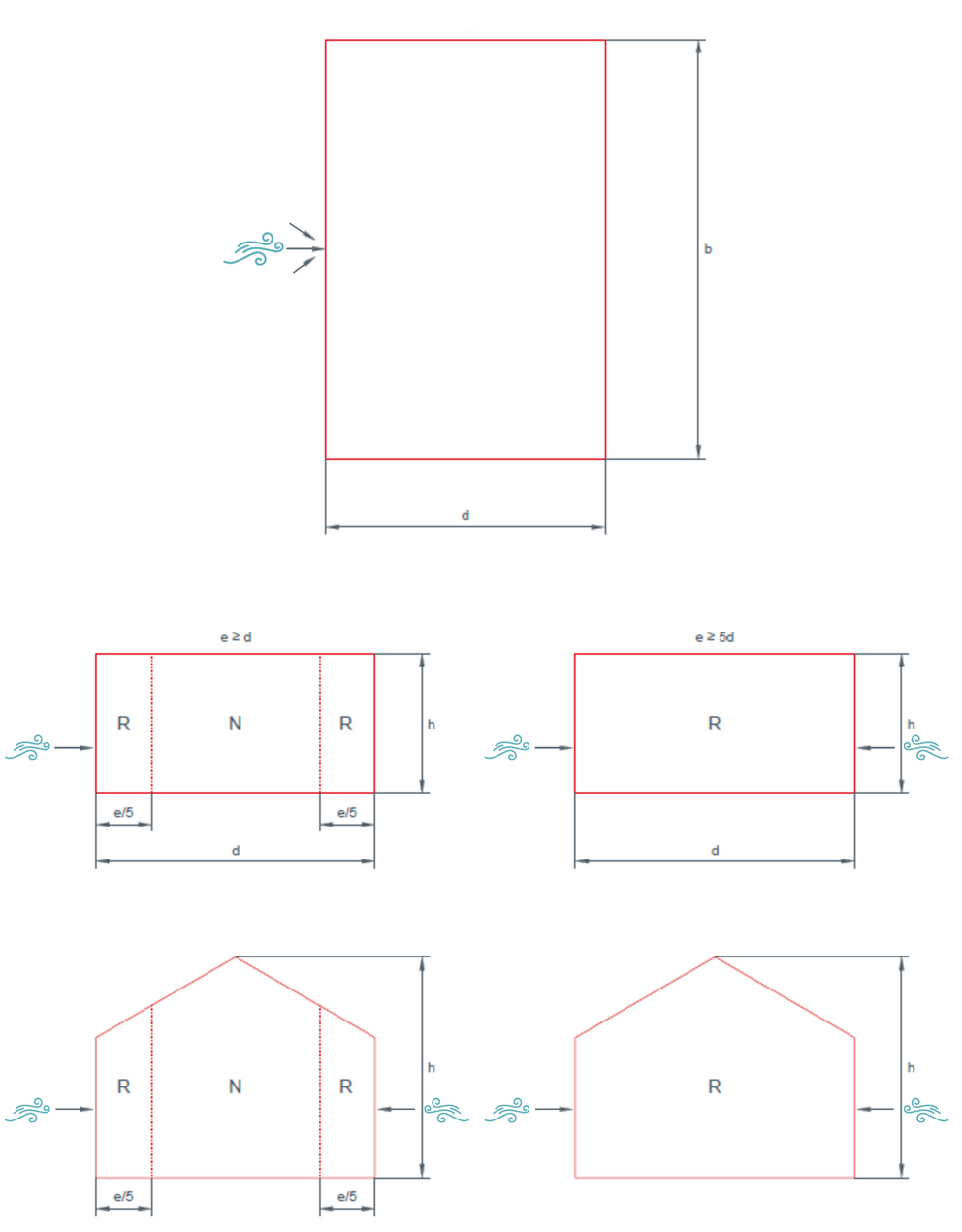

Schemat rozłożenia obszarów krawędziowych na dachu

uwaga

e = b lub 2*h (należy przyjąć mniejszą z wartości) – odległość dotyczy powierzchni na płaszczyźnie płaskiej

b = wymiar poprzeczny do kierunku wiatru

h=największa wysokość budynku

Wskazówka

Poniższe tabele nie obowiązują na terenie Niemiec i Szwajcarii ze względu na odbiegające wymagania, które obowiązują w tych krajach. W celu uzyskania dodatkowych informacji prosimy o kontakt z działami Techniki produktu w poszczególnych krajach!

Zalecana przez nas maksymalna szerokość pasów do montażu na elewacji jest odpowiednia również do montażu w strefach krawędziowych obiektów o dużym obciążeniu wiatrem. W poniższej tabeli opisano te wytyczne.

Maksymalne zalecane odległości pomiędzy rąbkami [cm] w zależności od kategorii terenu, wysokości budynku i bazowej prędkości wiatru. Wartości podane w tabeli określone zostały na podstawie doświadczeń użytkowych. Podane szerokości pasów blachy nie uwzględniają ścinków powstających przy docinaniu ze standardowych rolek taśmy.

Bazowe ciśnienie prędkości [kN/m²]	Bazowa prędkość wiatru [m/sec]	Wysokość budynku < 15 [m]	Wysokość budynku 15–30 [m]	Wysokość budynku 30–50 [m]
		P \| K [szt./m²]	P \| K [szt./m²]	P \| K [szt./m²]
≤ 0,32	≤ 22,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,39	≤ 25,0	43 \| 43	43 \| 43	43 \| 43
≤ 0,47	≤ 27,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,56	≤ 30,0	43 \| 43	43 \| 43	43 \| 43

Bazowe ciśnienie prędkości [kN/m²]	Bazowa prędkość wiatru [m/sec]	Wysokość budynku < 15 [m]	Wysokość budynku 15–30 [m]	Wysokość budynku 30–50 [m]
		P \| K [szt./m²]	P \| K [szt./m²]	P \| K [szt./m²]
≤ 0,32	≤ 22,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,39	≤ 25,0	43 \| 43	43 \| 43	43 \| 43
≤ 0,47	≤ 27,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,56	≤ 30,0	43 \| 43	43 \| 43	43 \| 43

Bazowe ciśnienie prędkości [kN/m²]	Bazowa prędkość wiatru [m/sec]	Wysokość budynku < 15 [m]	Wysokość budynku 15–30 [m]	Wysokość budynku 30–50 [m]
		P \| K [szt./m²]	P \| K [szt./m²]	P \| K [szt./m²]
≤ 0,32	≤ 22,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,39	≤ 25,0	43 \| 43	43 \| 43	43 \| 43
≤ 0,47	≤ 27,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,56	≤ 30,0	43 \| 43	43 \| 43	43 \| 43

Bazowe ciśnienie prędkości [kN/m²]	Bazowa prędkość wiatru [m/sec]	Wysokość budynku < 15 [m]	Wysokość budynku 15–30 [m]	Wysokość budynku 30–50 [m]
		P \| K [szt./m²]	P \| K [szt./m²]	P \| K [szt./m²]
≤ 0,32	≤ 22,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,39	≤ 25,0	43 \| 43	43 \| 43	43 \| 43
≤ 0,47	≤ 27,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,56	≤ 30,0	43 \| 43	43 \| 43	43 \| 43

Bazowe ciśnienie prędkości [kN/m²]	Bazowa prędkość wiatru [m/sec]	Wysokość budynku < 15 [m]	Wysokość budynku 15–30 [m]	Wysokość budynku 30–50 [m]
		P \| K [szt./m²]	P \| K [szt./m²]	P \| K [szt./m²]
≤ 0,32	≤ 22,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,39	≤ 25,0	43 \| 43	43 \| 43	43 \| 43
≤ 0,47	≤ 27,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,56	≤ 30,0	43 \| 43	43 \| 43	43 \| 43

Bazowe ciśnienie prędkości [kN/m²]	Bazowa prędkość wiatru [m/sec]	Wysokość budynku < 15 [m]	Wysokość budynku 15–30 [m]	Wysokość budynku 30–50 [m]
		P \| K [szt./m²]	P \| K [szt./m²]	P \| K [szt./m²]
≤ 0,32	≤ 22,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,39	≤ 25,0	43 \| 43	43 \| 43	43 \| 43
≤ 0,47	≤ 27,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,56	≤ 30,0	43 \| 43	43 \| 43	43 \| 43

Szerokości pasa blachy

Uproszczone wartości maksymalnej szerokości pasa [cm]

Uwaga
