Panele elewacyjne FX.12 są układane od prawej do lewej w poziomych rzędach.

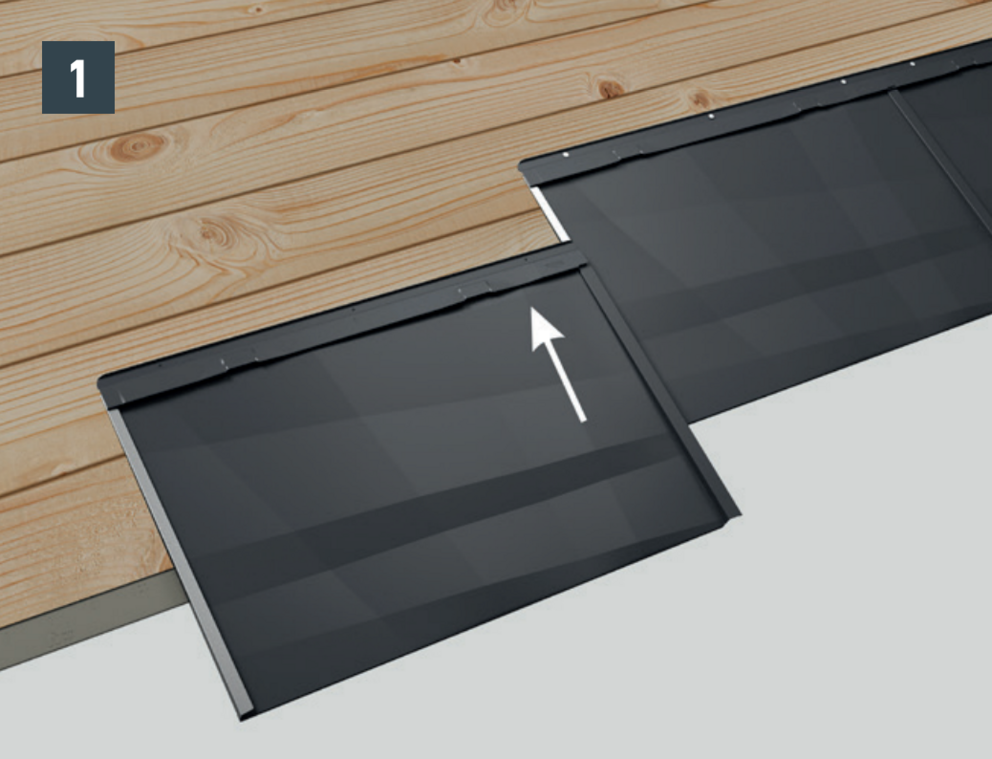

Przystawić panel elewacyjny FX.12, po czym wsunąć go w rąbki. Lekko dobić dolną krawędź panelu trzonkiem młotka (rys. 1).
Popchnąć panel lekko w lewo (uważając, aby nie odkształcić rąbka kątowego), a następnie wyrównać go do poziomego trasowania lub znacznika na pasie okapowym.
Trasowanie poziomo: 420 mm (rozpoczynając od krawędzi górnej pierwszego rzędu paneli elewacyjnych FX.12)

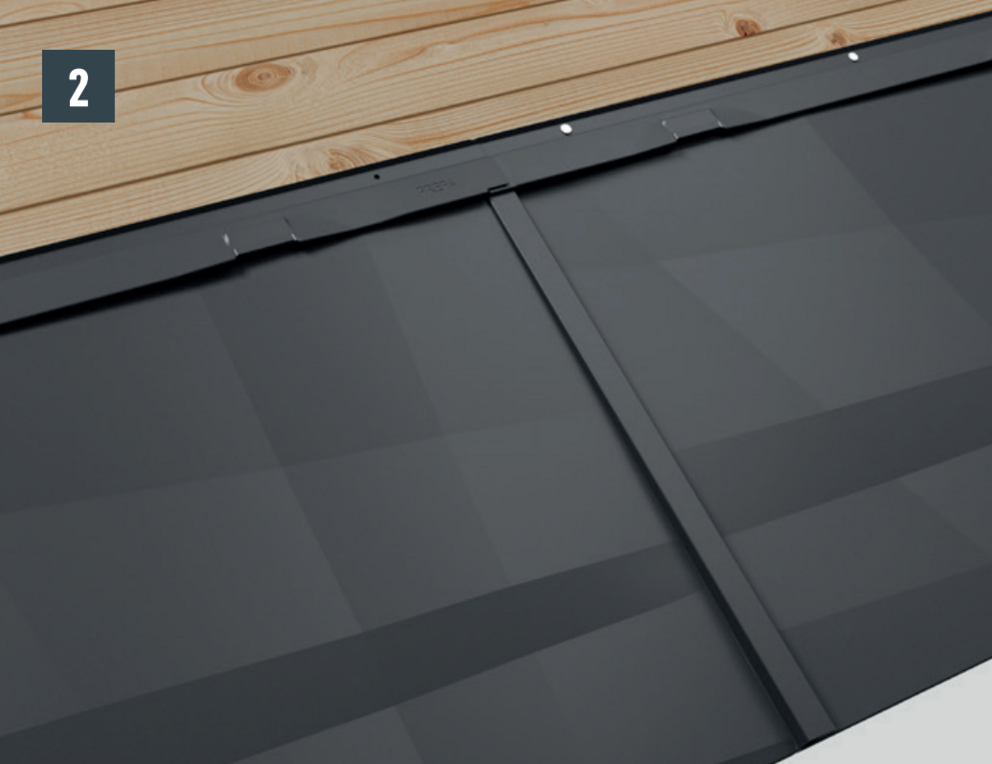

Każdy panel mocować dołączonymi gwoździami 2,8/25 (rys. 2).
Na terenach, gdzie występują szczególnie silne wiatry, konieczne jest obliczenie obciążenia wiatrem i dostosowanie mocowania do wyniku obliczeń.
Mocowanie standardowe:
Wskazówka
W przypadku dodatkowego mocowania można wykorzystać zaznaczone fabrycznie punkty.

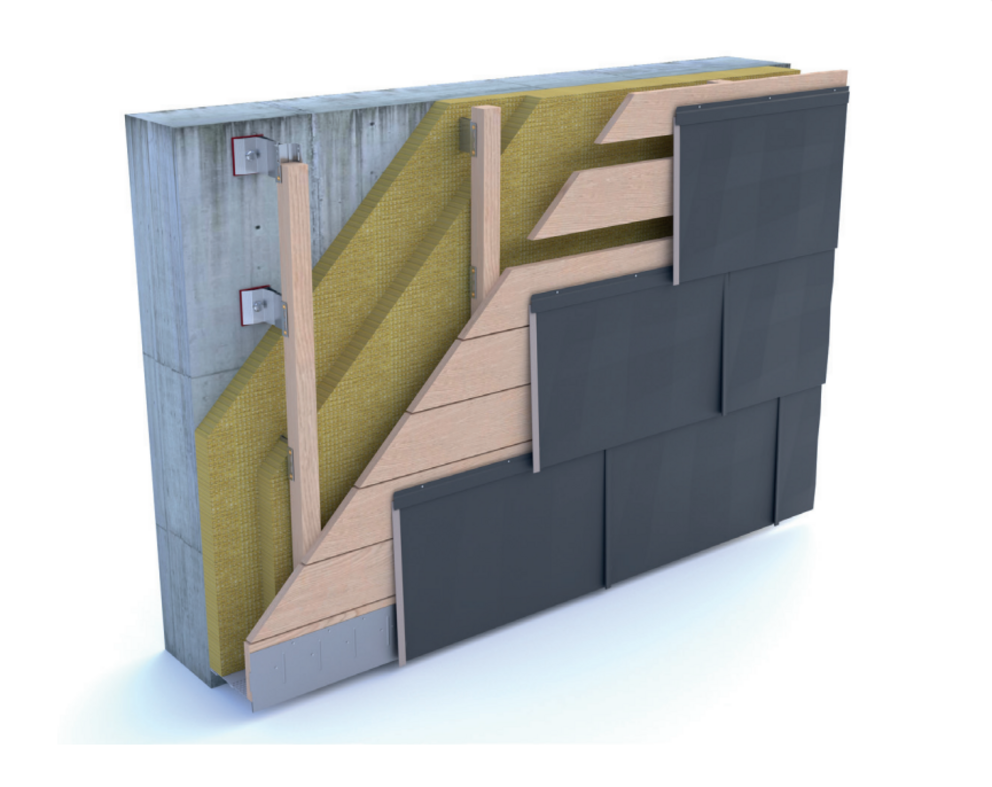

Panel elewacyjny FX.12 może być układany również na deskowaniu niepełnym (min. 24 mm). Przy montażu na deskowaniu niepełnym zwrócić uwagę na to, aby pod listwą mocującą zawsze znajdowała się deska i był zachowany odstęp łat 420 mm.
