Kierunek krycia, mocowanie i układanie

Łupki elewacyjne układane są od prawej do lewej w poziomych rzędach. Rzędy są przesunięte względem siebie o 1/3 – patrz znaczek „V” na rąbku górnym łupka. Pojedynczą dachówkę łupkową mocuje się za pomocą jednego zaczepu i jednego dołączonego gwoździa 2,8/25 (= mocowanie standardowe). Do mocowania łupków elewacyjnych XL wykorzystuje się dwa zaczepy i dwa gwoździe 2,8/25. Na terenach, gdzie występują szczególnie silne wiatry, konieczne jest obliczenie obciążenia wiatrem i dostosowanie mocowania do wyniku obliczeń.

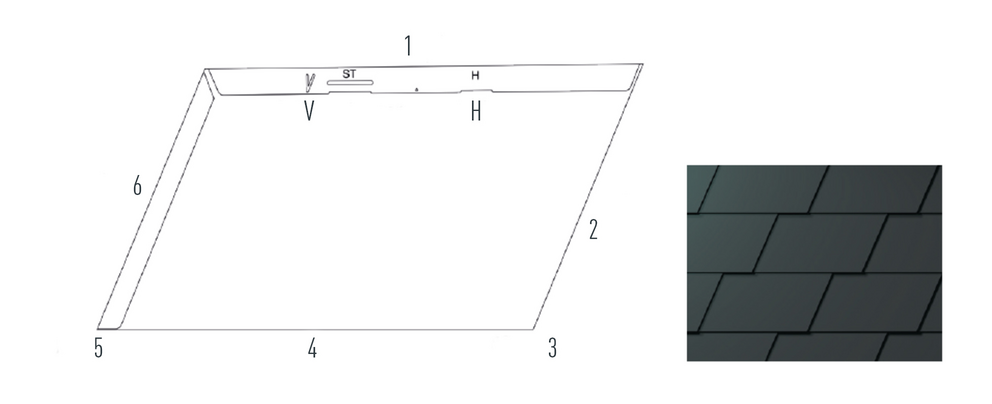

Kierunek krycia i mocowanie łupka elewacyjnego PREFA

Łupek elewacyjny – kierunek krycia i mocowanie

V Przesunięcie
H zaczep
1 część górna
2 bok prawy

3 piętka
4 część dolna
5 końcówka
6 bok lewy

Wskazówka

Przy układaniu łupka elewacyjnego XL zaleca się przesunięcie co najmniej 100 mm. Przy równym przesunięciu zalecane jest trasowanie.

Ustawienie poziome pasa startowego
Przystawić łupek i wsunąć go w rąbki.
Zamocować łupek elewacyjny na wytłoczonym karbie, oznakowanym literą „H”, za pomocą zaczepu i gwoździa 2,8/25.
Utrzymać równe odległości przesunięcia o 1/3, wspomagając się naniesionymi na dachówkach znakami „V”.

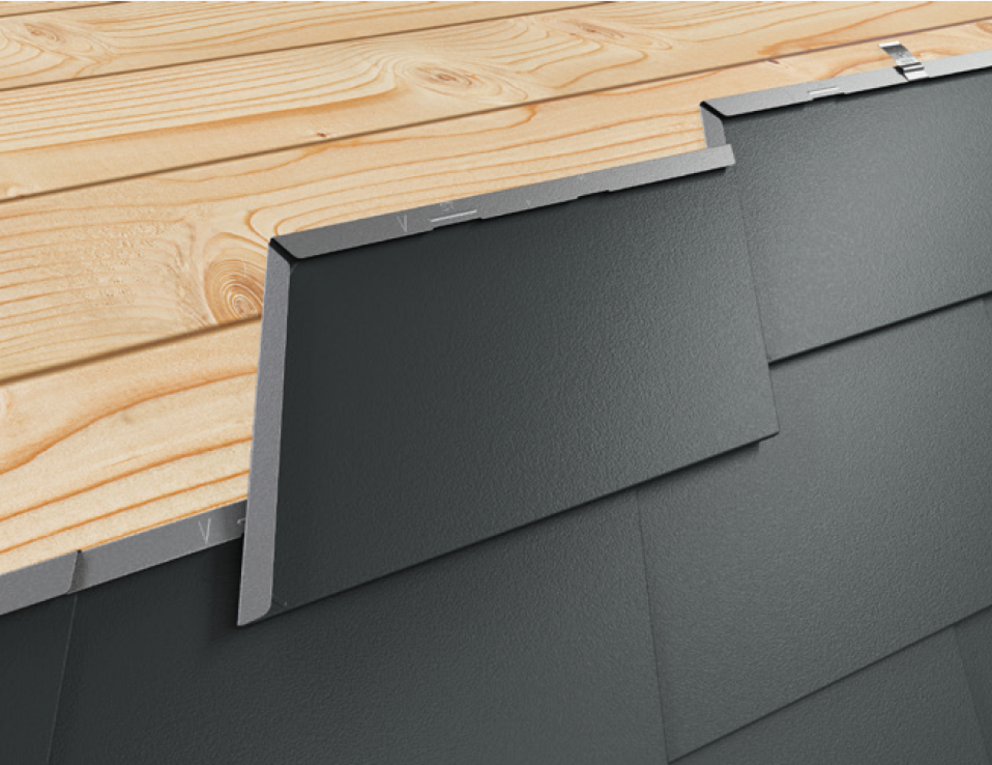

Montaż łupków elewacyjnych

Wskazówka

Kształt łupka elewacyjnego tworzy uskok na jego piętce. Należy zachować go także podczas układania pierwszego łupka każdego rzędu, nie wsuwając go do końca na pas startowy lub w rąbek. Piętkę pierwszego łupka należy obniżyć na tyle, aby górne obrzeże na całej długości leżało prosto. Unikać podciągania pierwszego łupka zbyt daleko do góry. Upewnić się, że podczas łączenia z koszem górne obrzeże dachówki na całej długości leży prosto.
