Kierunek krycia, mocowanie i układanie

Dachówki DS.19 są układane od prawej do lewej w poziomych rzędach.

Pojedynczą dachówkę DS.19 mocuje się za pomocą jednego zaczepu i jednego dołączonego gwoździa 2,8/25 (= mocowanie standardowe dla terenu zabudowanego).

Na terenach, gdzie występują szczególnie silne wiatry, konieczne jest obliczenie obciążenia wiatrem i dostosowanie mocowania do wyniku obliczeń.

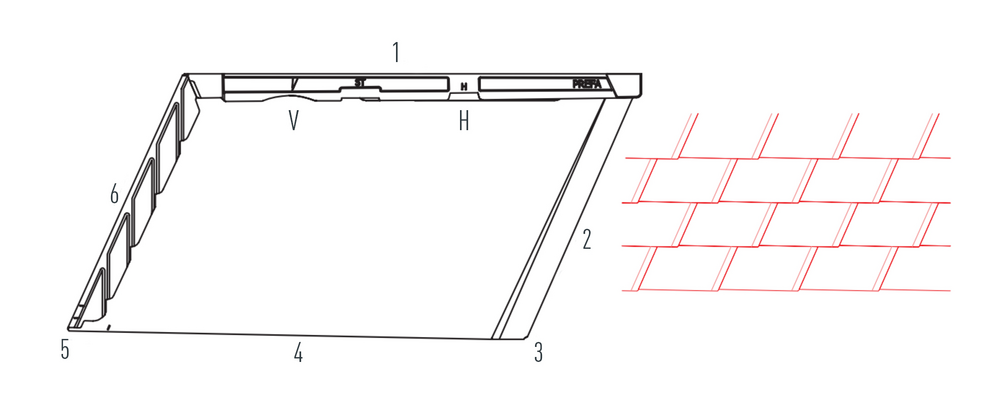

Dachówka DS.19 – Kierunek krycia i mocowanie

V Przesunięcie
H zaczep
1 część górna
2 bok prawy

3 piętka
4 część dolna
5 końcówka
6 bok lewy

Ustawienie poziome pasa startowego

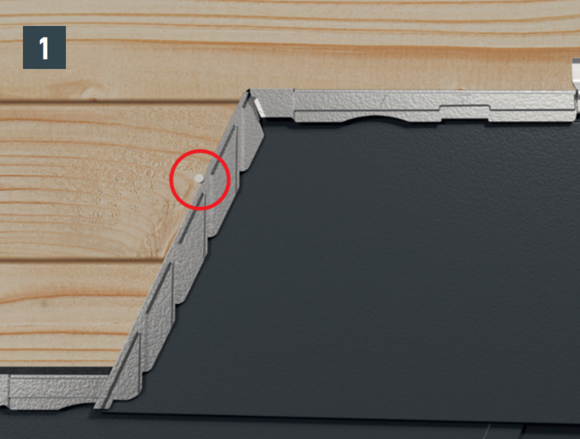

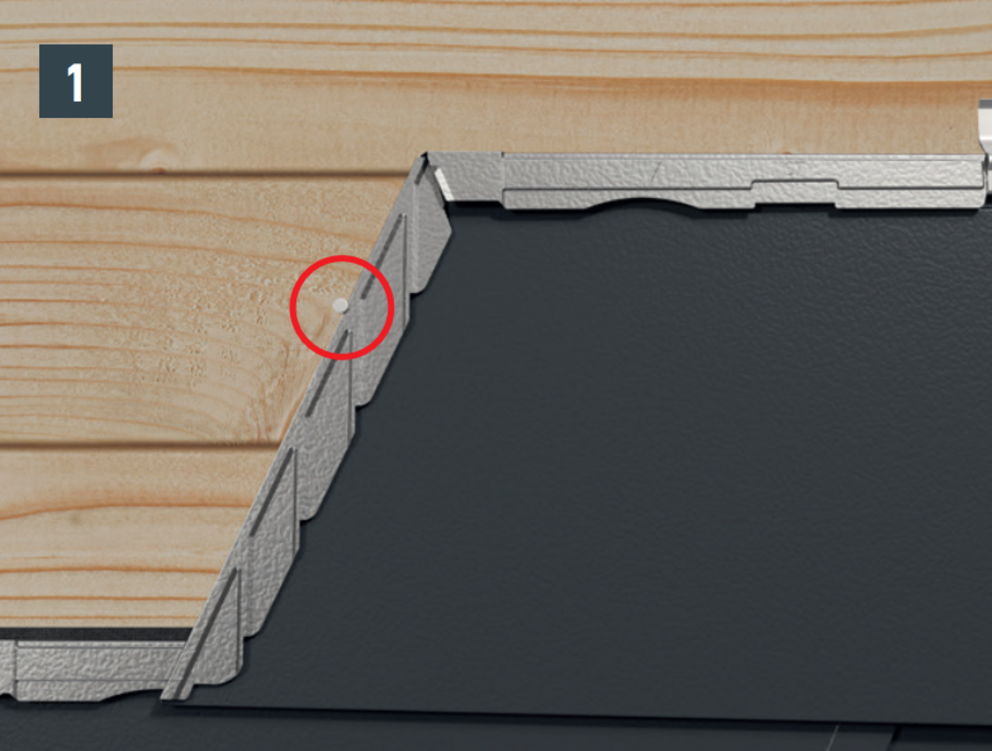

Pierwszą dachówkę DS.19 w każdym rzędzie można zabezpieczyć przed przesuwaniem się na boki, wbijając gwóźdź po lewej stronie ukośnego rąbka (rys. 1).
Przystaw dachówkę DS.19, po czym wsuń ją w rąbki.
Zamocować dachówkę DS.19 przy fabrycznym wycięciu oznaczonym literą „H” systemowym zaczepem mocującym i dołączonym gwoździem 2,8/25 (rys. „Dachówka DS.19 – montaż”).

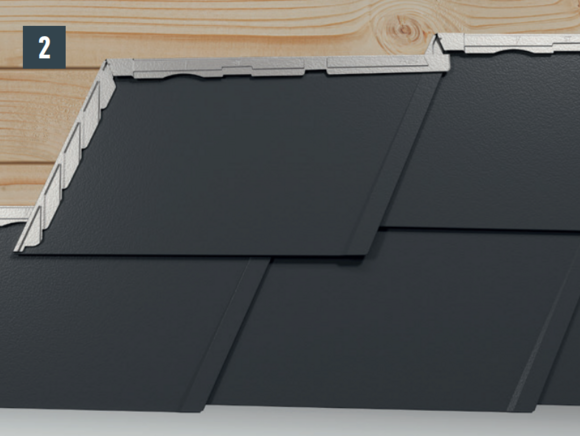

Nacięcie w obrzeżu dolnej dachówki łupkowej DS.19 wyznacza położenie biegnącego ukośnie w dół rąbka dachówki układanej nad nią (rys. 2).

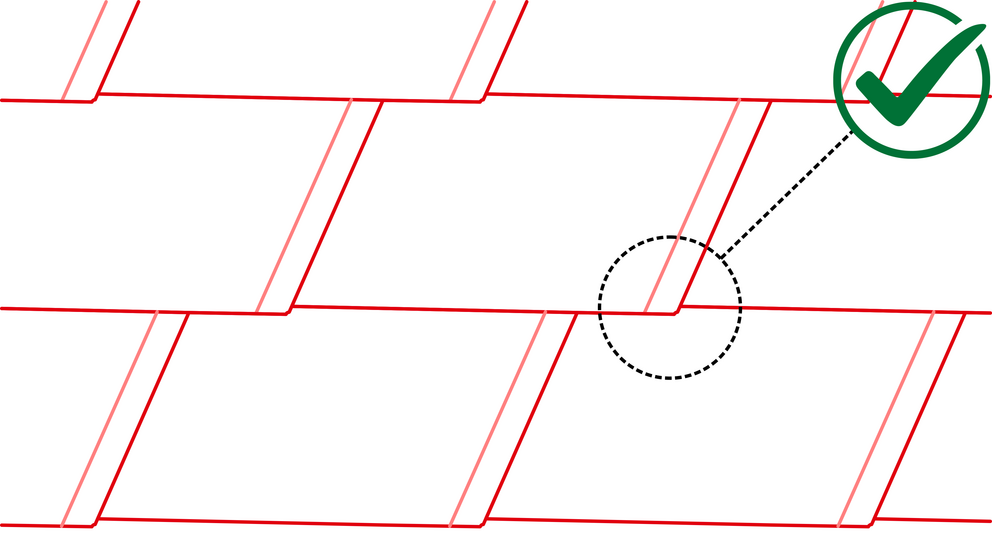

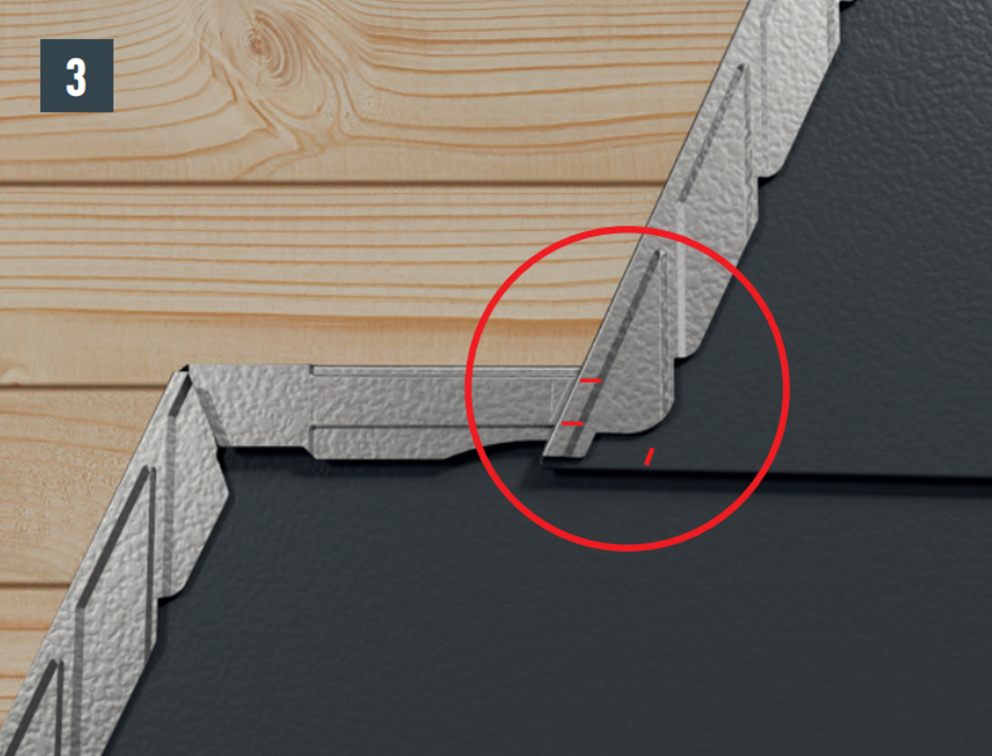

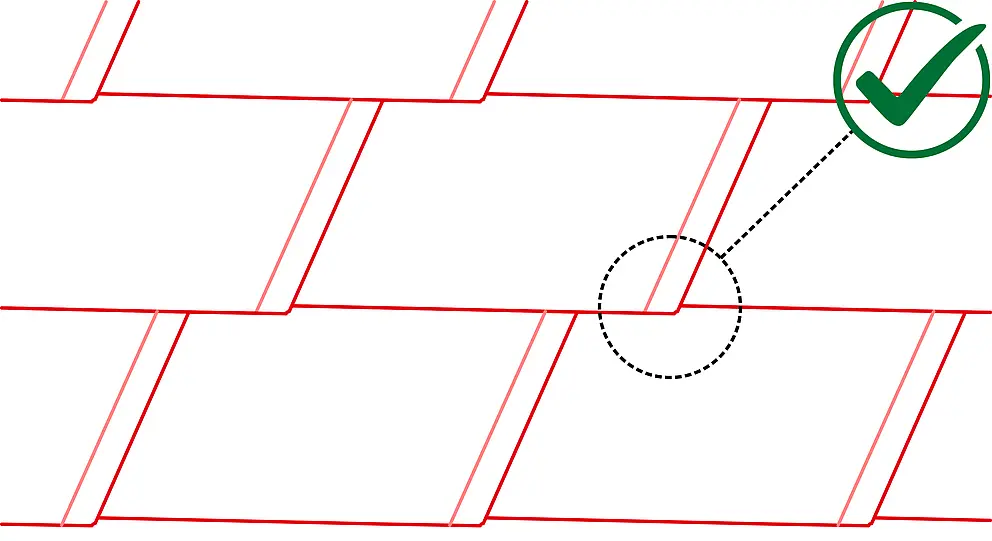

Oba nacięcia na skośnym rąbku dachówki DS.19 wyznaczają górny i dolny koniec przetłoczenia znajdującego się na górnym obrzeżu dachówki DS.19, która znajduje się pod spodem (rys. 3).
Wszystkie dachówki należy układać dokładnie według tych nacięć.

Wskazówka

Ze względu na kształt dachówki łupkowej DS.19 w obszarze piętki tworzy się uskok. Należy zachować go także podczas układania pierwszej dachówki DS.19 każdego rzędu, nie wsuwając jej do końca na pas startowy lub w rąbek. Piętkę pierwszej dachówki DS.19 należy obniżyć na tyle, aby górne obrzeże dachówki na całej długości leżało prosto. Unikać podciągania pierwszej dachówki DS.19 zbyt daleko do góry.

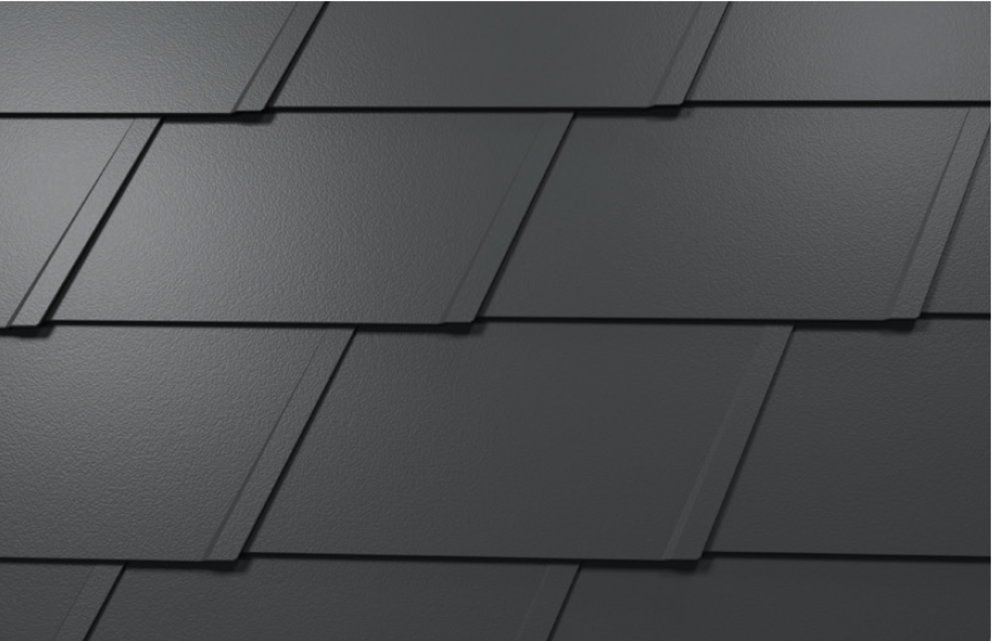

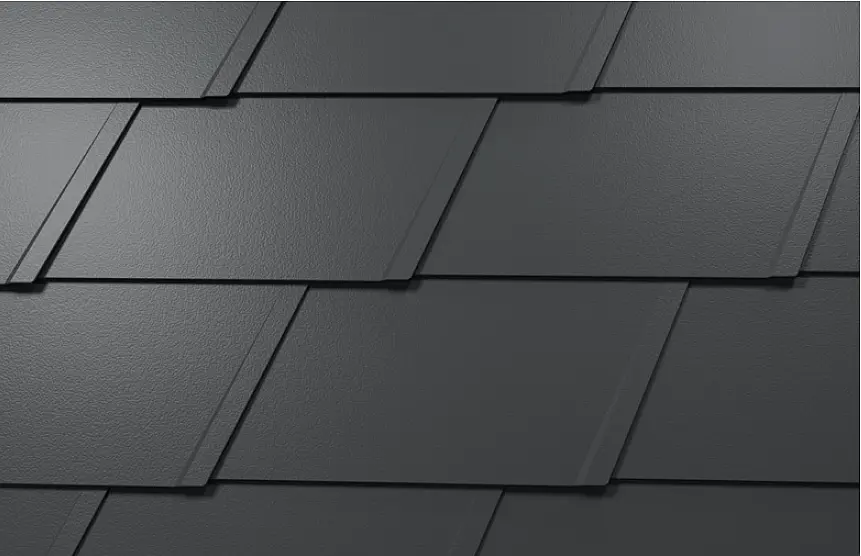

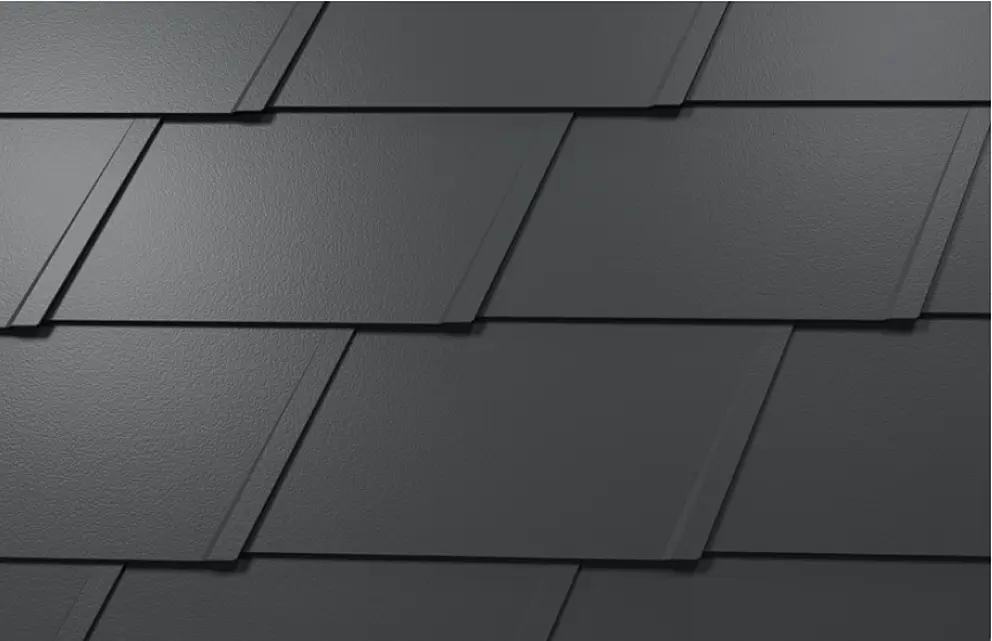

Dachówka DS.19 – układanie
