Niezależnie od wielkości płyty do mocowania mechanicznego każdej płyty wymagane są co najmniej 2 punkty stałe. Tylko w ten sposób można zapewnić stabilne ustawienie płyty i uniemożliwić jej skręcanie.
W miejscu styku płyt zawsze używać profili T o powierzchni oparcia min. 100–120 mm. Na powierzchni płyty wystarczające są profile L o powierzchni oparcia 40 mm.
Aby umożliwić rozszerzanie się materiału, nie wolno stosować nośnych profili konstrukcji nośnej o długości powyżej 3000 mm. Należy pamiętać, aby profile konstrukcji nośnej nie były łączone w obrębie jednej płyty, ponieważ tworzy to sztywne połączenie.

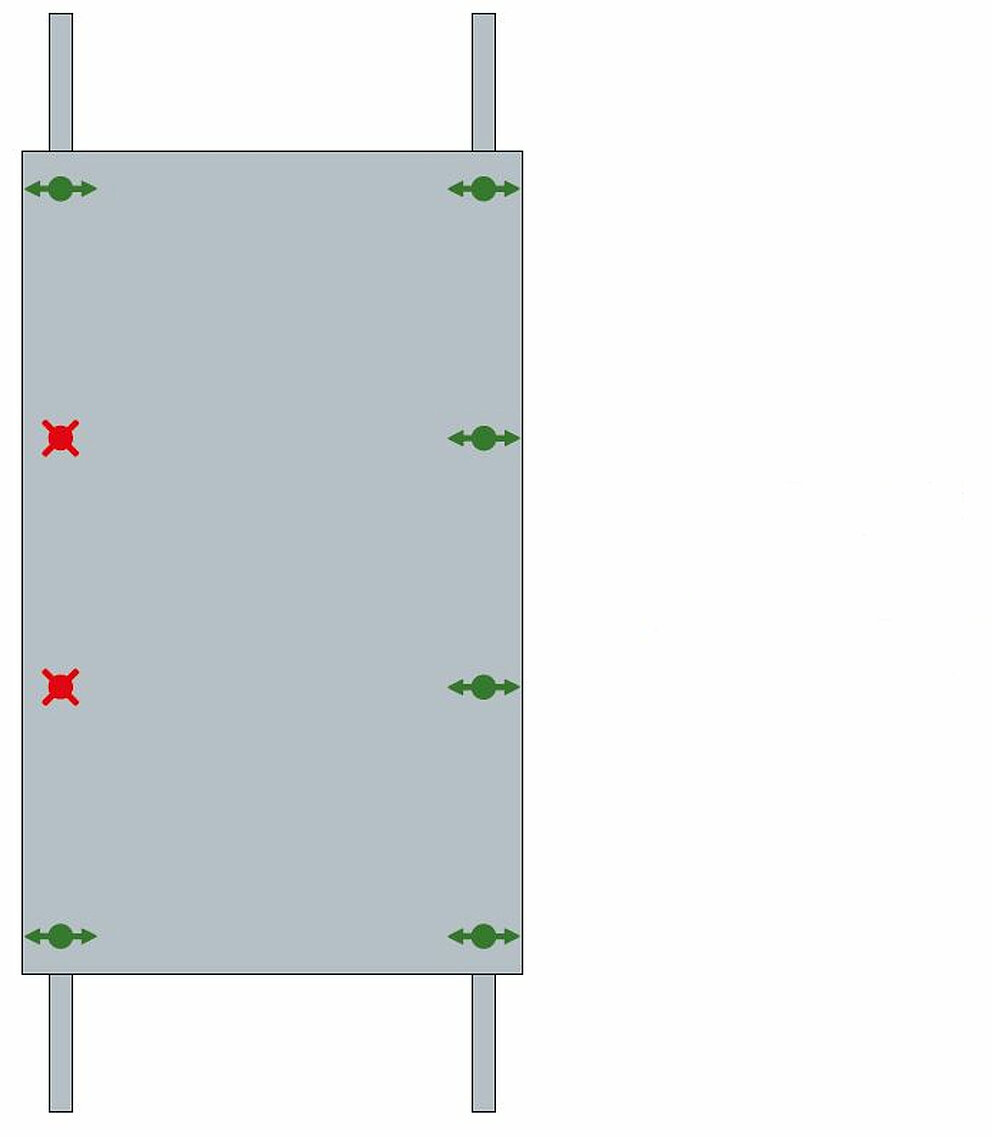

Mocowanie do 2 pionowych profili nośnych

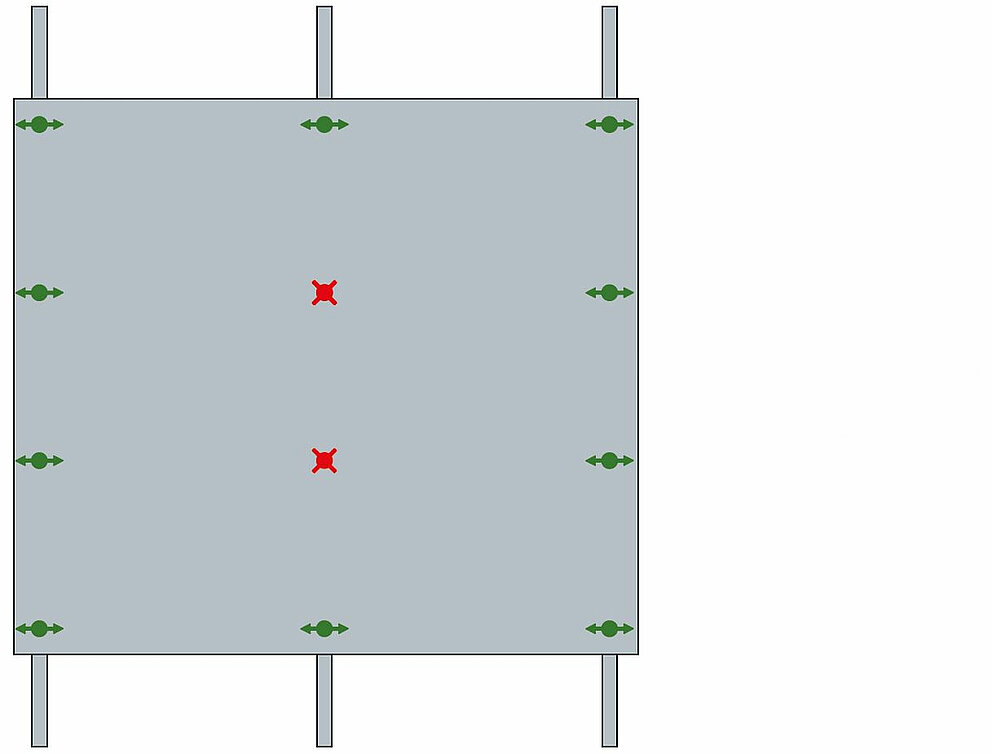

Mocowanie do 3 pionowych profili nośnych

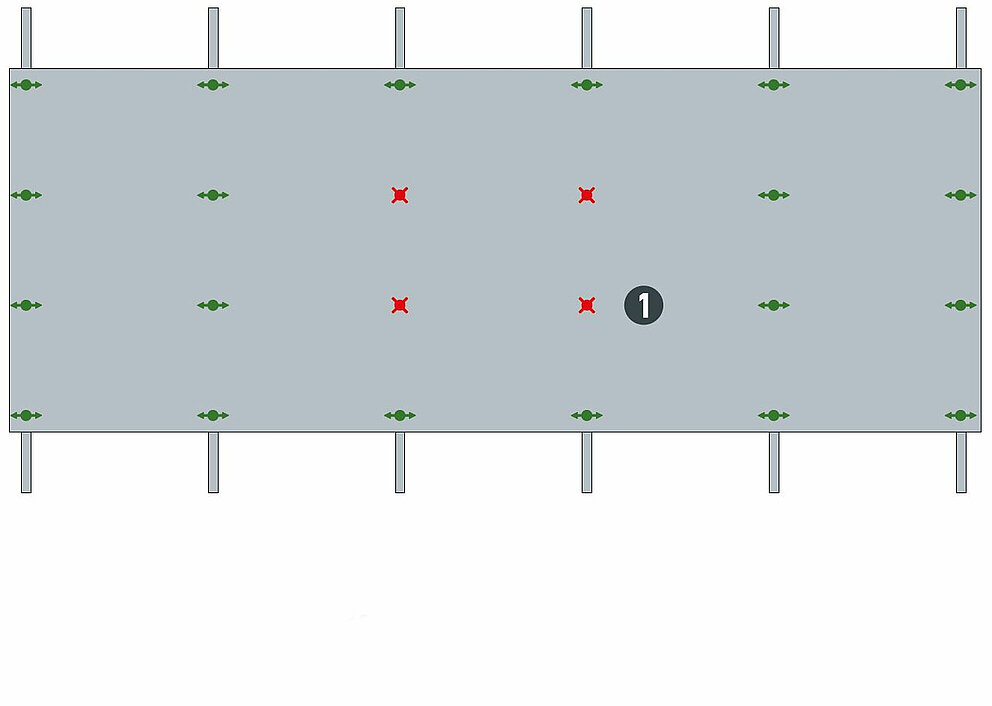

Mocowanie do min. 4 pionowych profili nośnych

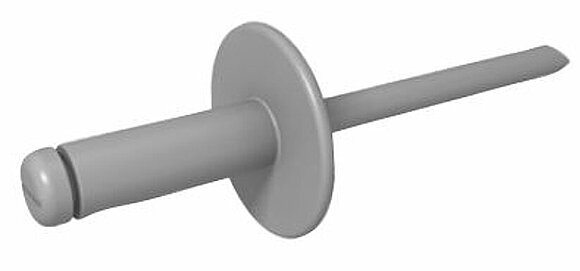

Mechaniczny system mocowania na nity składa się z nitu elewacyjnego i opcjonalnie z tulei do punktu stałego.

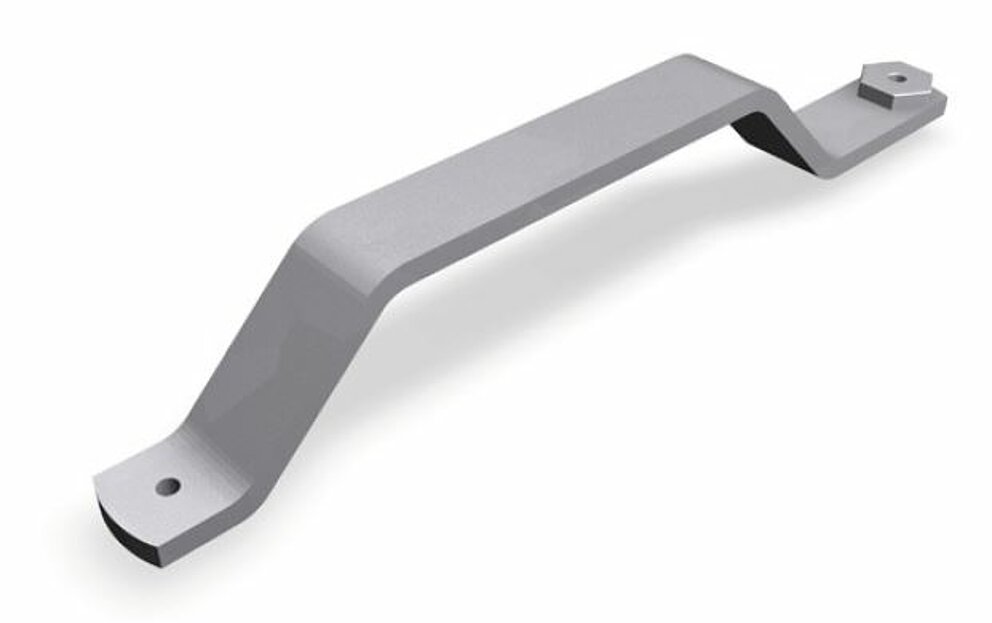

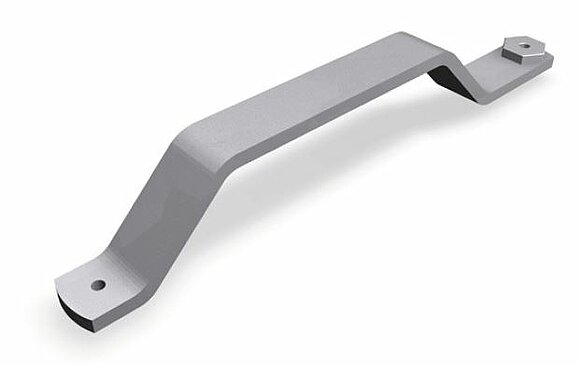

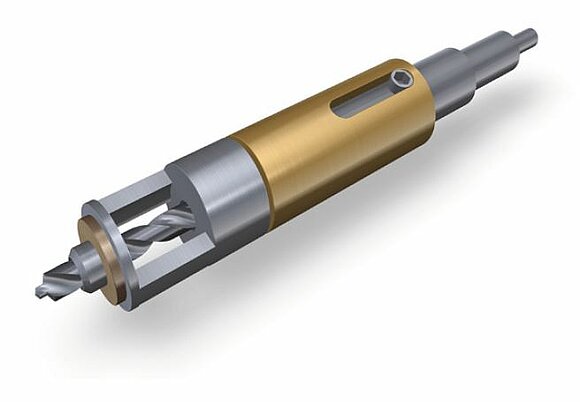

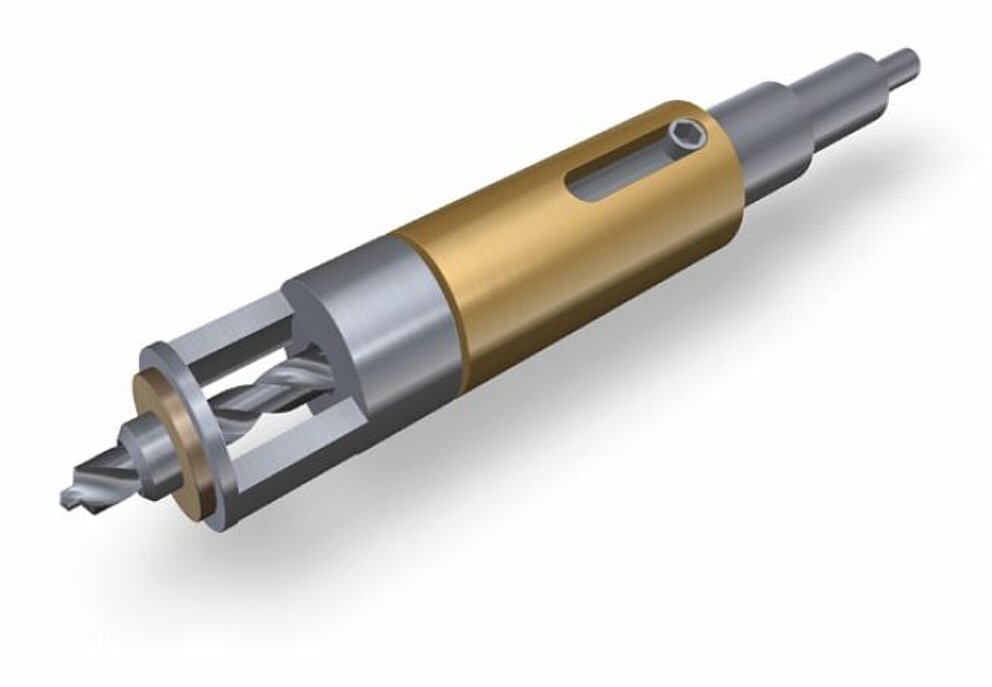

Aby wykonać otwory na środku podkonstrukcji, należy użyć odpowiedniego kabłąka przyrządu wiertarskiego lub prowadnicy do przyrządu wiertarskiego, które przenoszą środek otworu w płycie kompozytowej na podkonstrukcję.

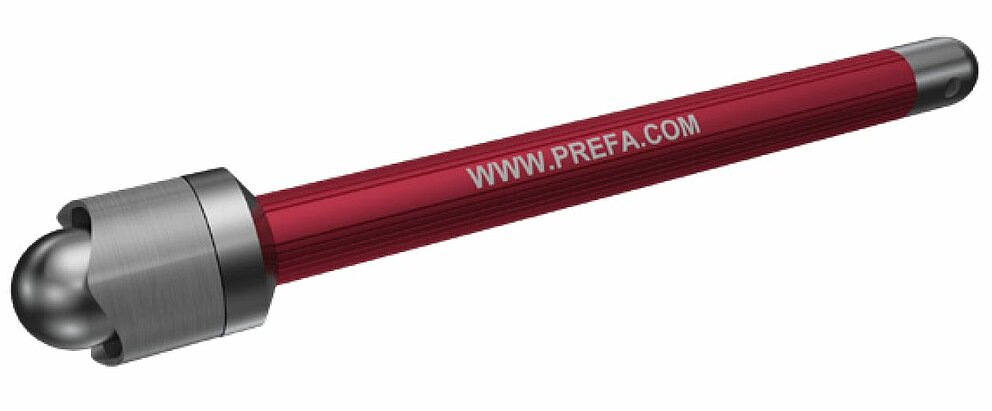

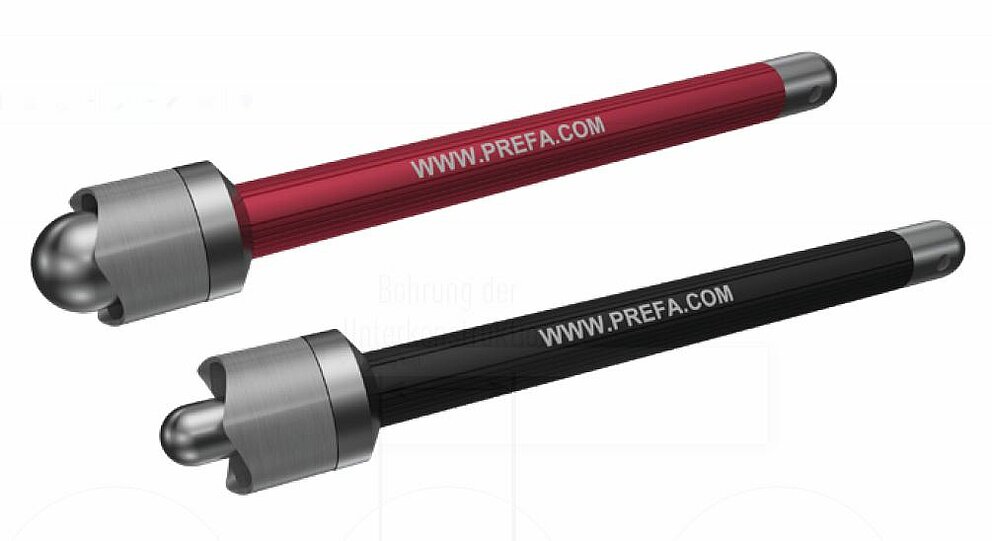

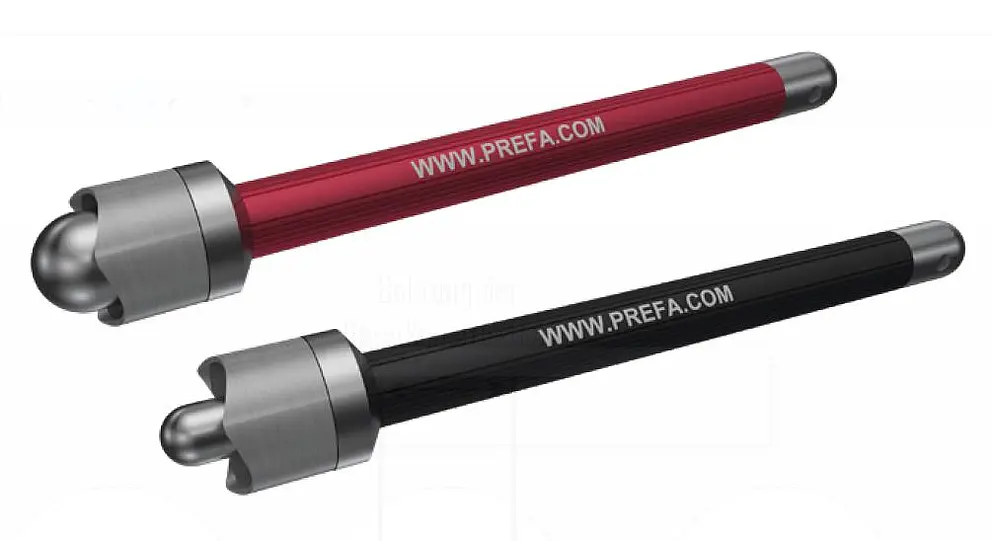

Lekko naciąć folię ochronną wokół wierconego otworu za pomocą noża do folii PREFA (⌀ 5,1 mm i ⌀ 9,5 mm), aby po zakończeniu montażu można ją było bez trudu zdjąć. W przeciwnym razie może dojść do zakleszczenia folii między płytą a spodem łba nitu, co utrudni jej usunięcie.
Wskazówka

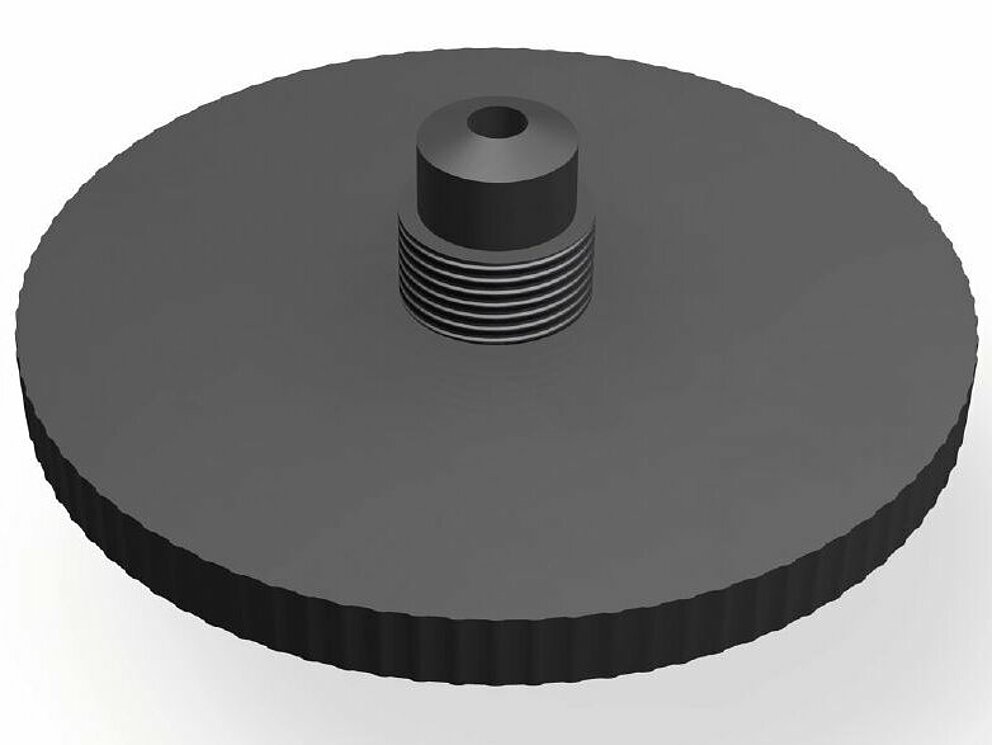

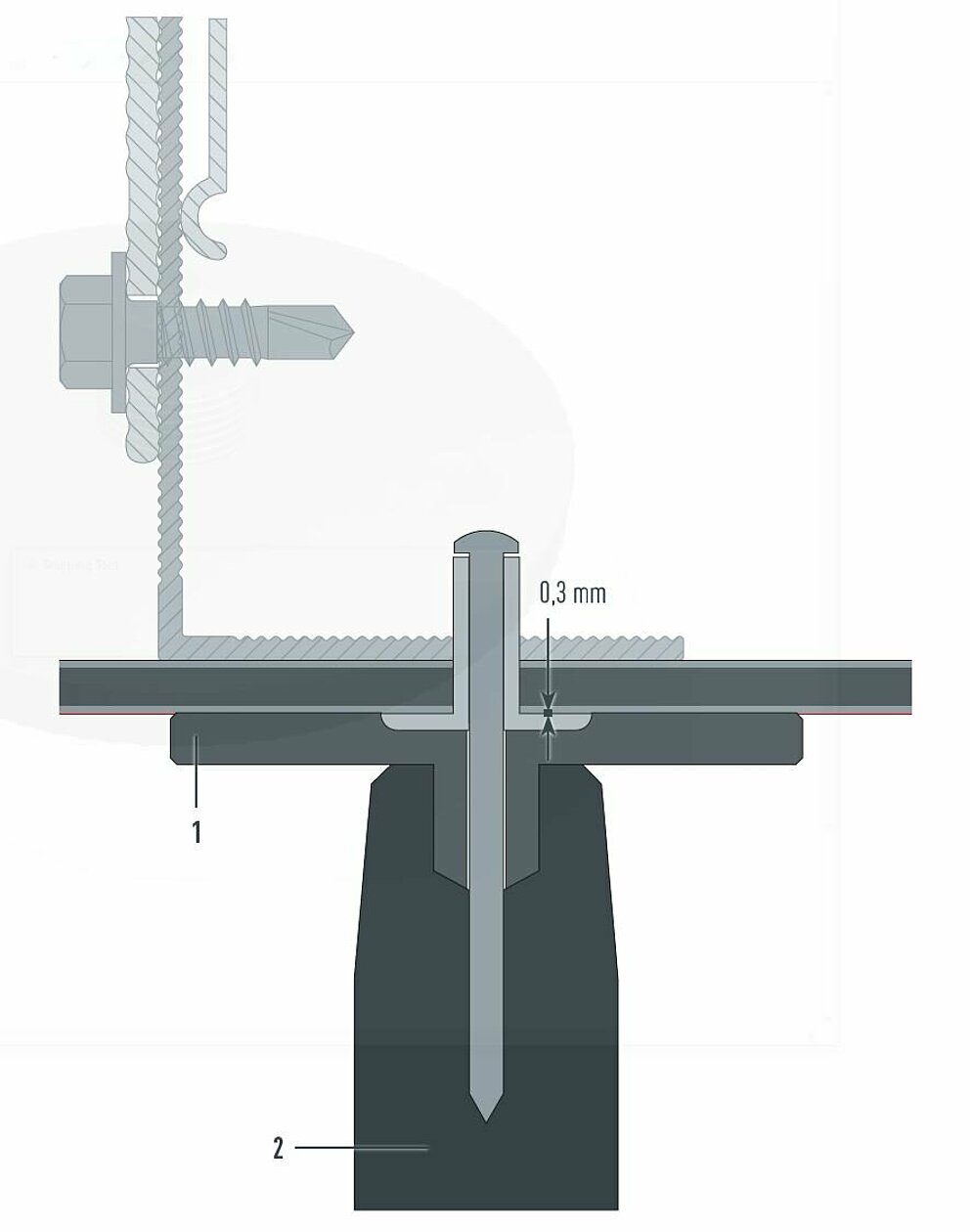

Podczas nitowania, zarówno stałego, jak i przesuwnego, należy zawsze używać odpowiedniego uchwytu do płyty, aby zapobiec odkształceniu powierzchni i zapewnić przesuwność płyty (rozszerzalność materiału).
Uchwyt do płyty jest przykręcany do standardowej nitownicy (lub urządzenia nitującego) z przyłączem gwintowanym M10×1 mm.
1 uchwyt |
2 nitownica |

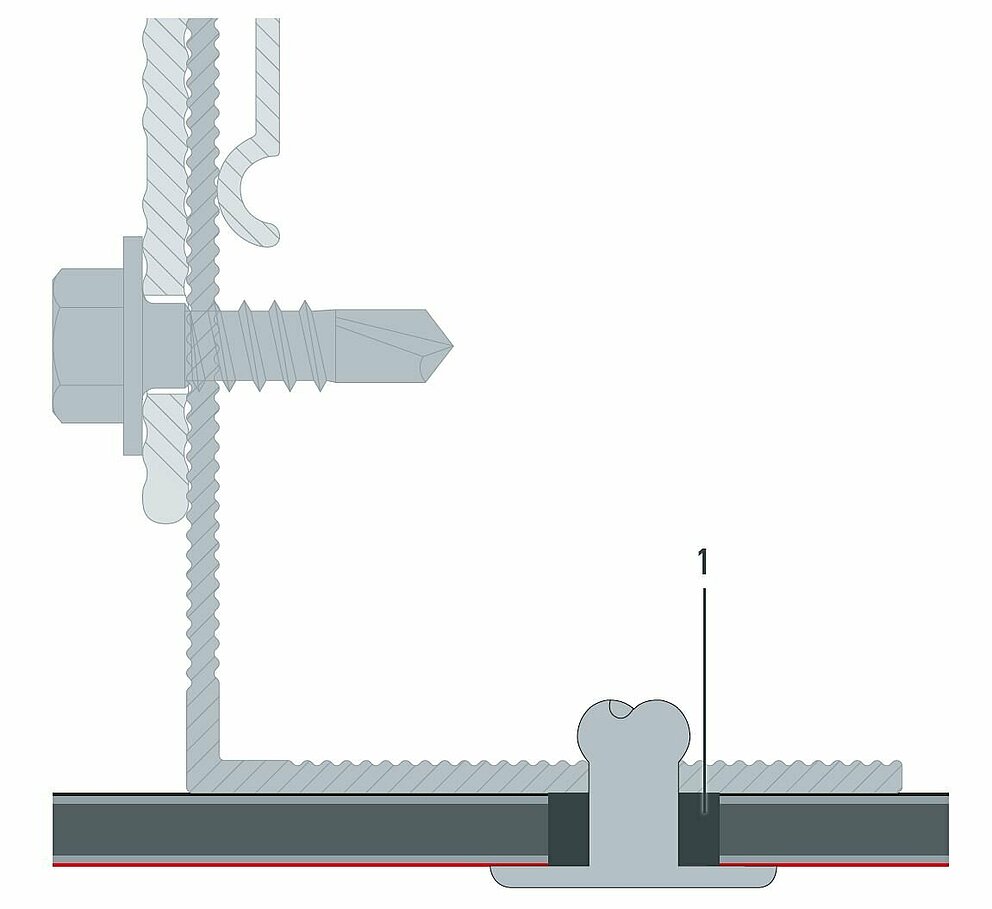

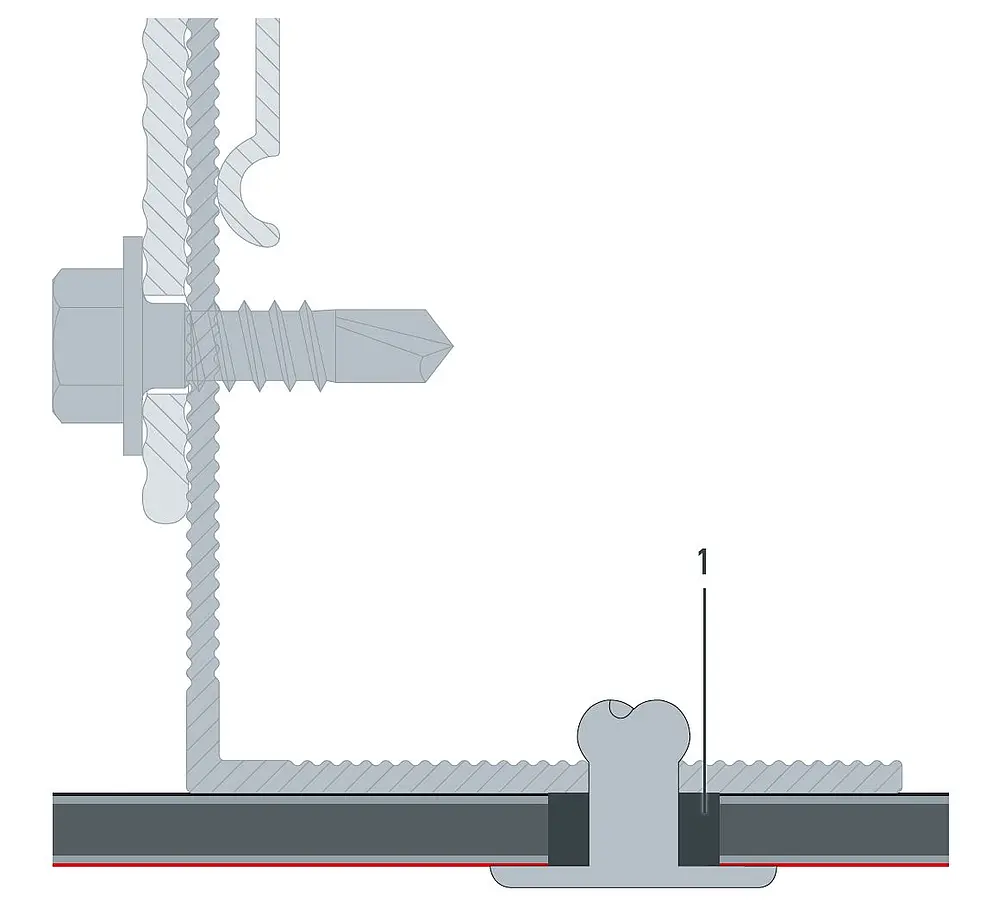

Punkt stały
W tym przypadku nie ma możliwości przesuwu płyty, ponieważ aluminiowa płyta kompozytowa PREFABOND jest w tym punkcie trwale połączona z konstrukcją nośną.
W tym przypadku płyty są wstępnie nawiercane wiertłem ⌀ 5,1 mm lub ⌀ 9,5 mm.
W podkonstrukcji zawsze wykonuje się wstępny otwór o średnicy ⌀ 5,1 mm.

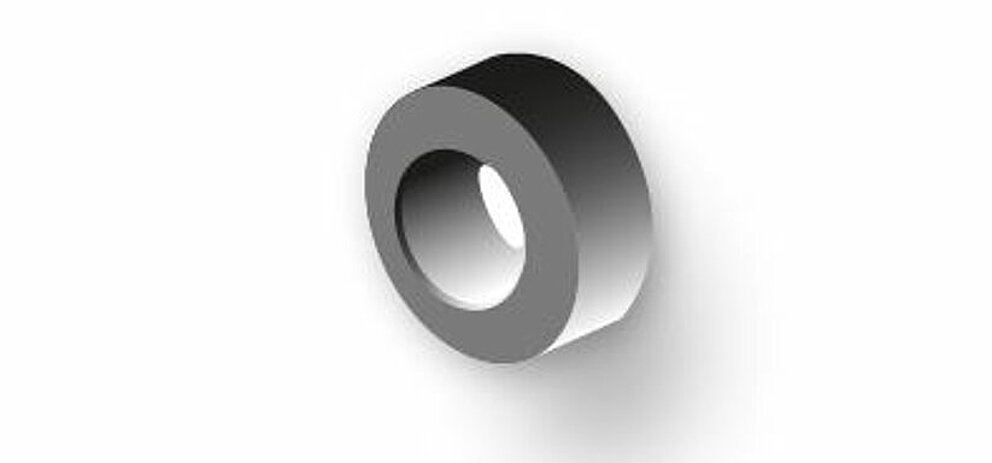

1 tuleja do punktu stałego |

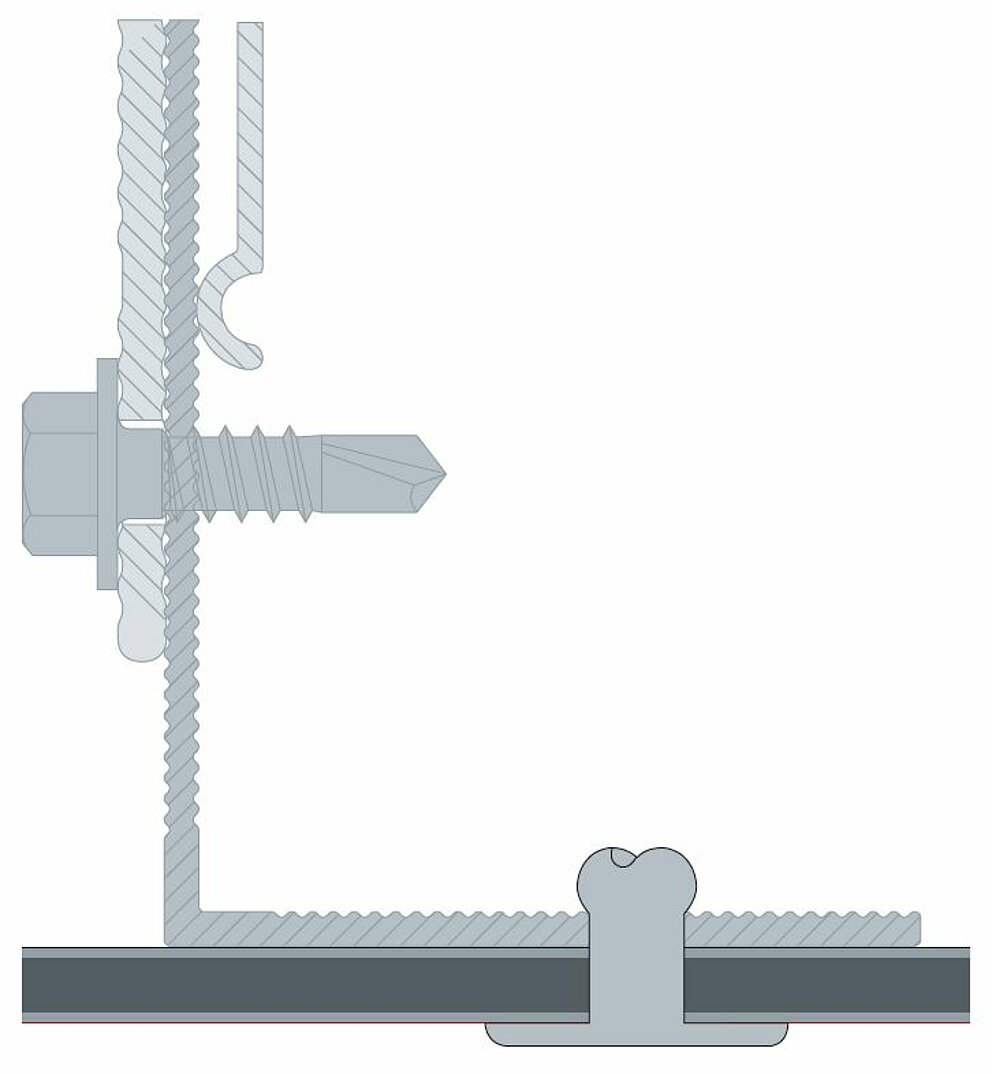

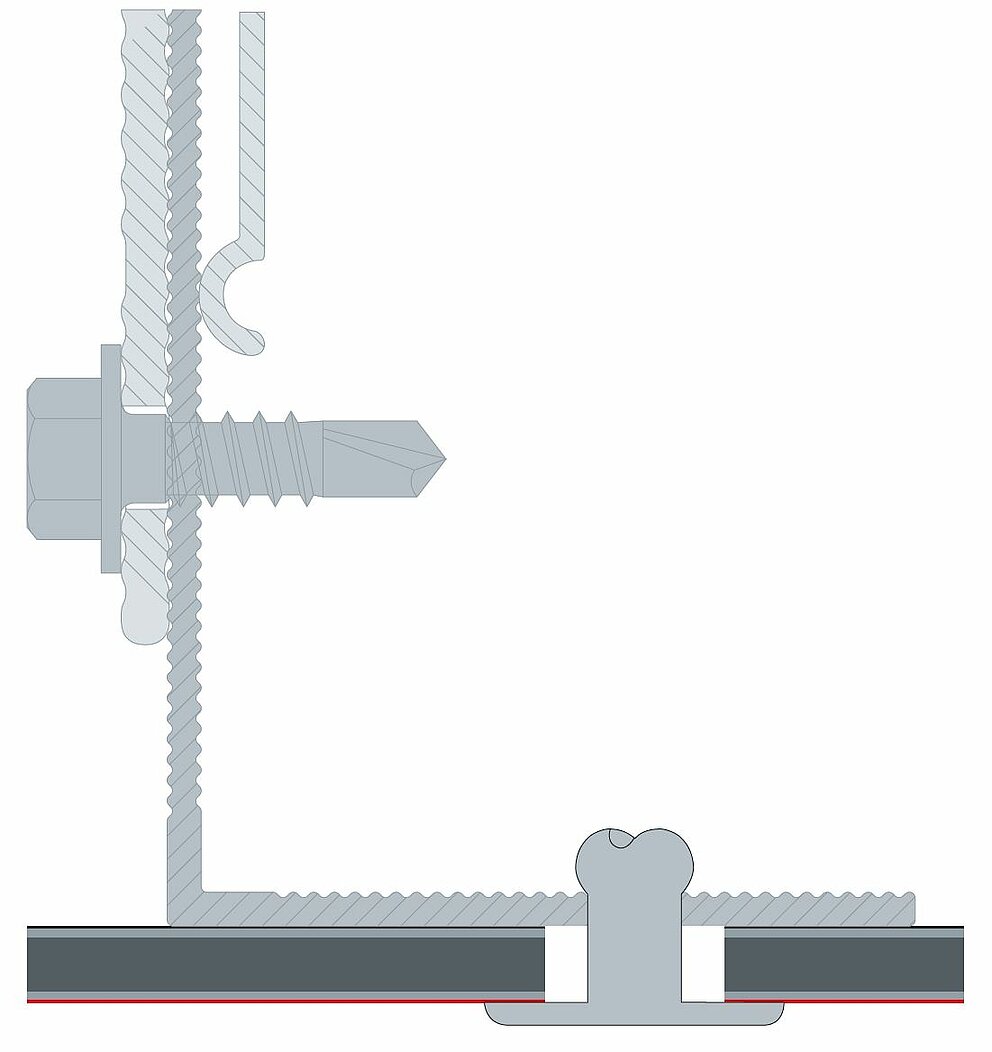

Punkt przesuwny

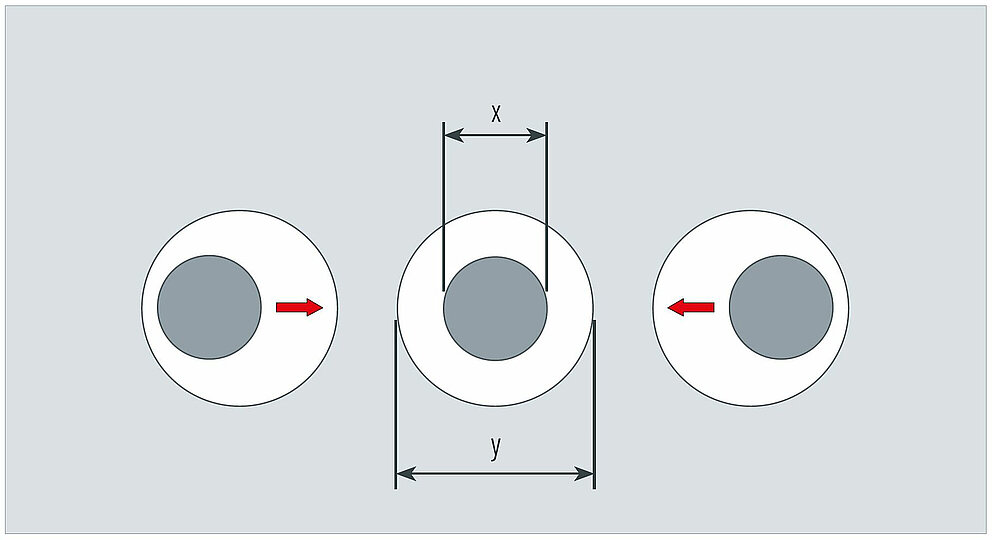

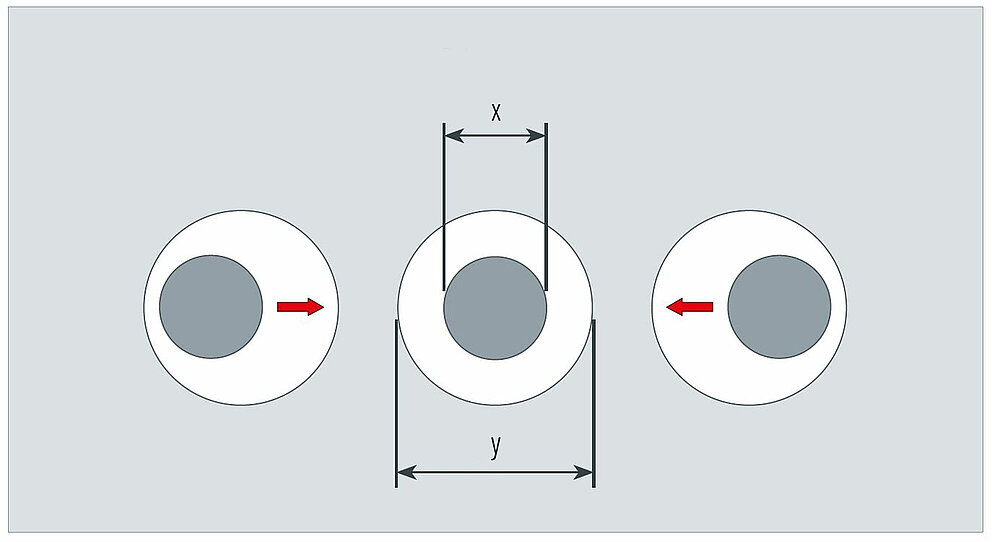

Otwór jest większy niż średnica wkrętu do metalu. Wszystkie otwory montażowe w płycie są wstępnie nawiercane wiertłem ⌀ 9,5 mm. W podkonstrukcji zawsze wykonuje się wstępny otwór o średnicy ⌀ 5,1 mm. Tylko w ten sposób punkt przesuwny jest w stanie kompensować rozszerzalność materiału płyty pod wpływem temperatury.

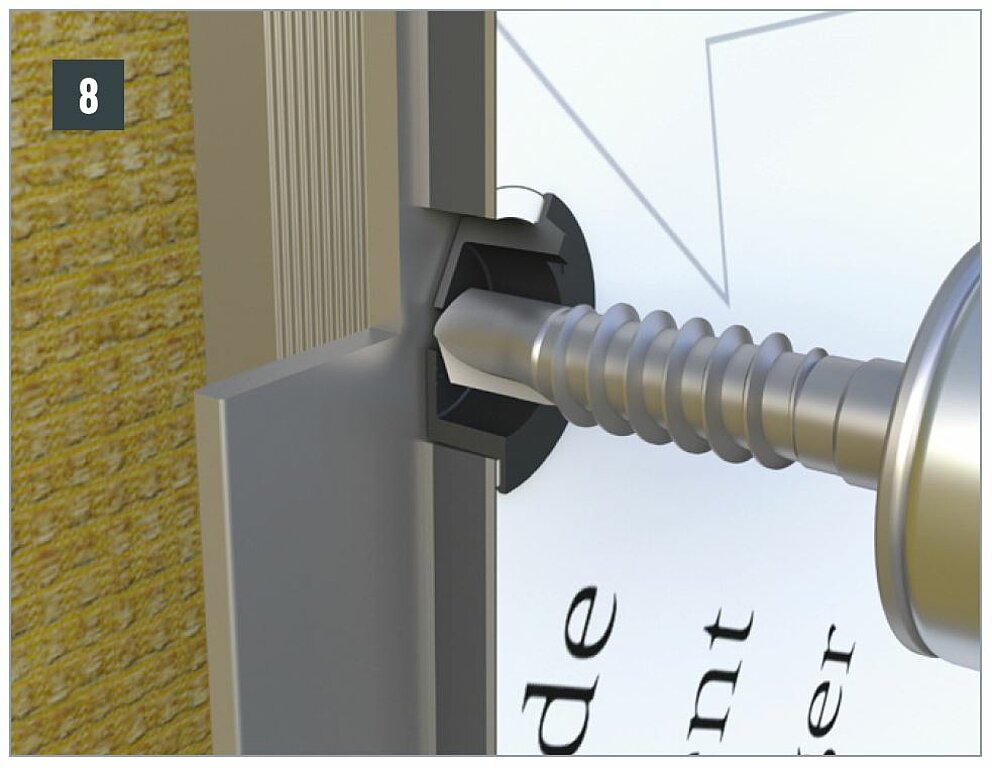

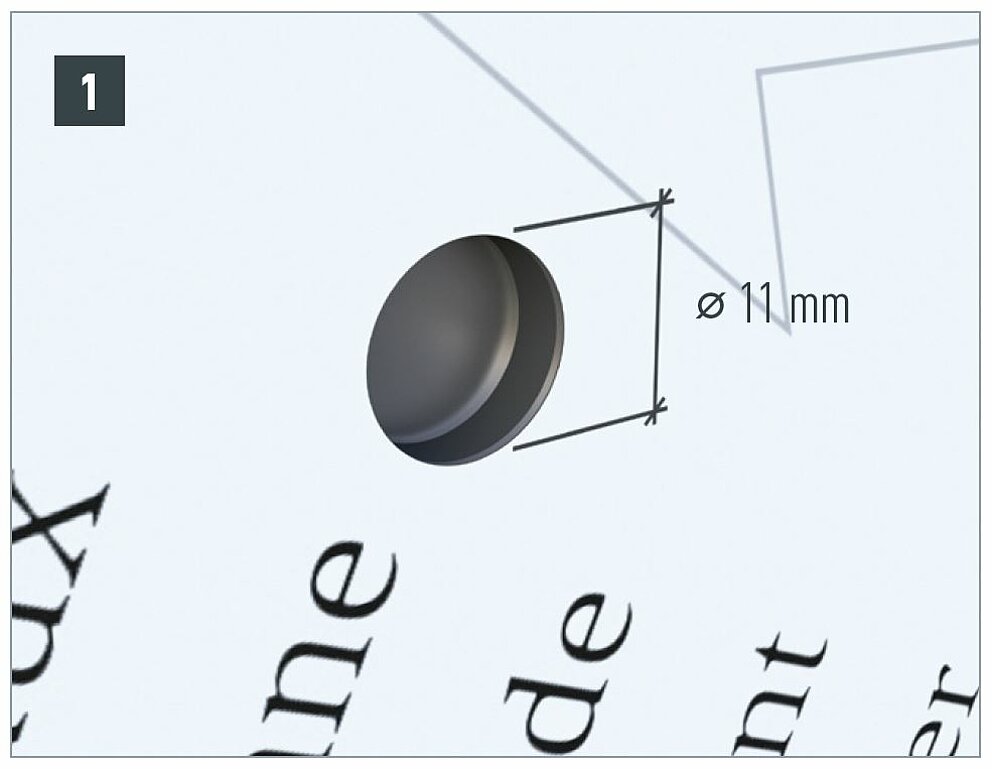

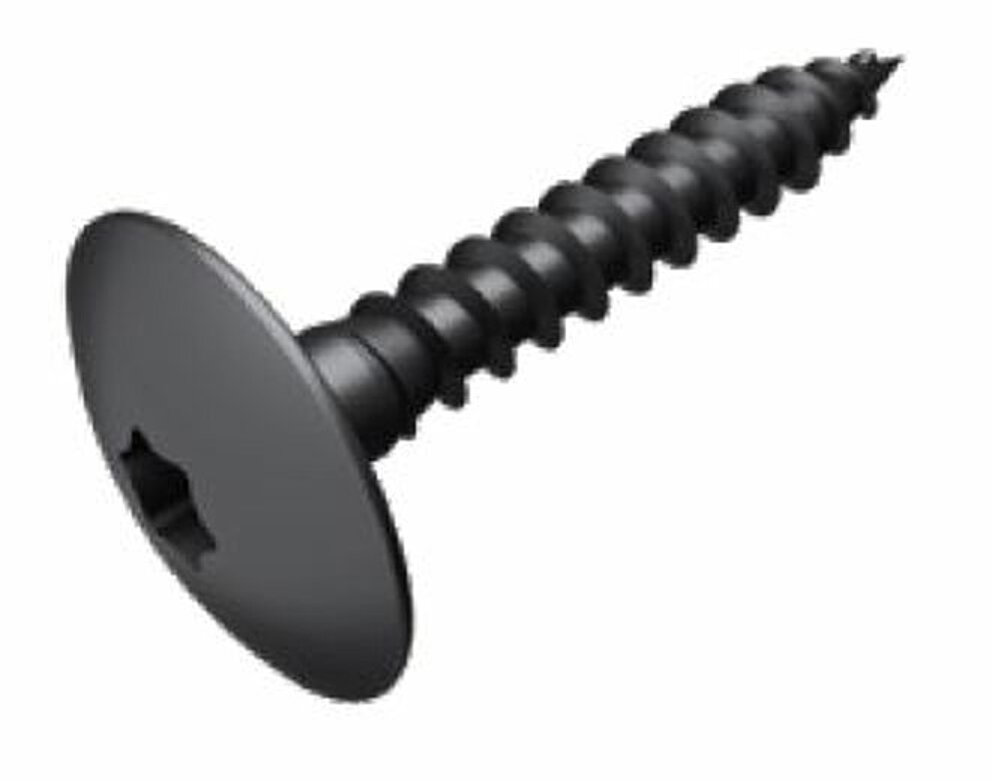

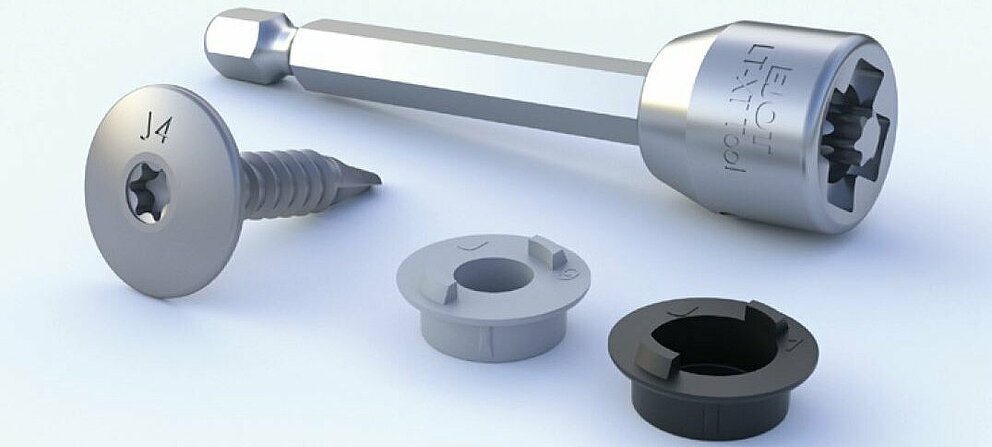

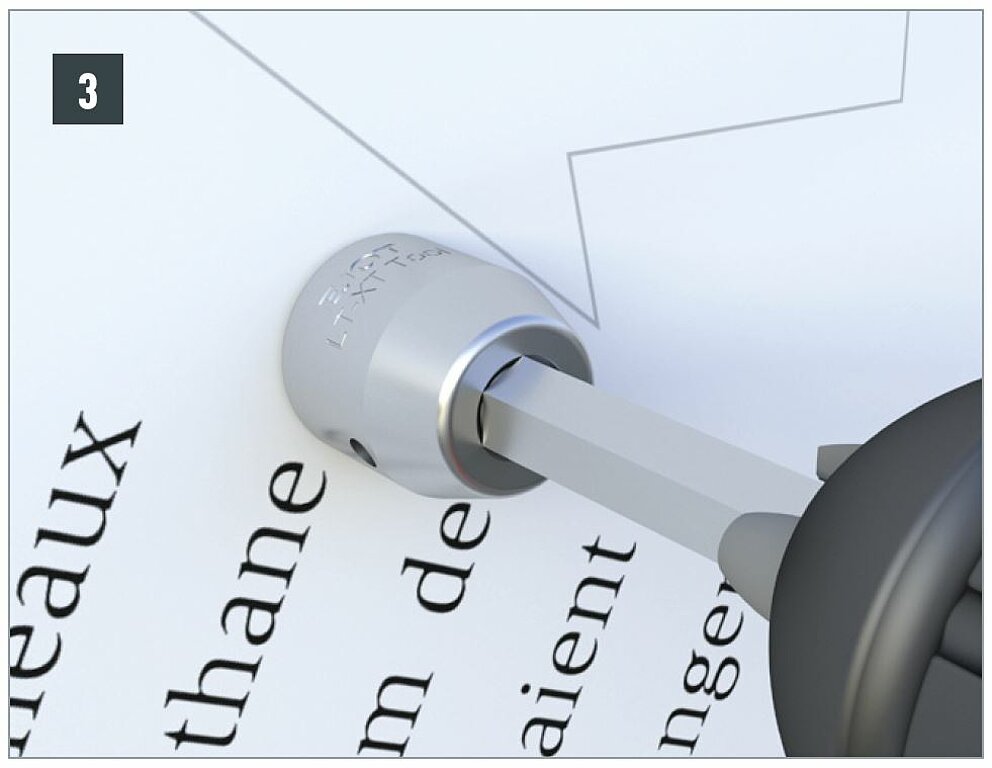

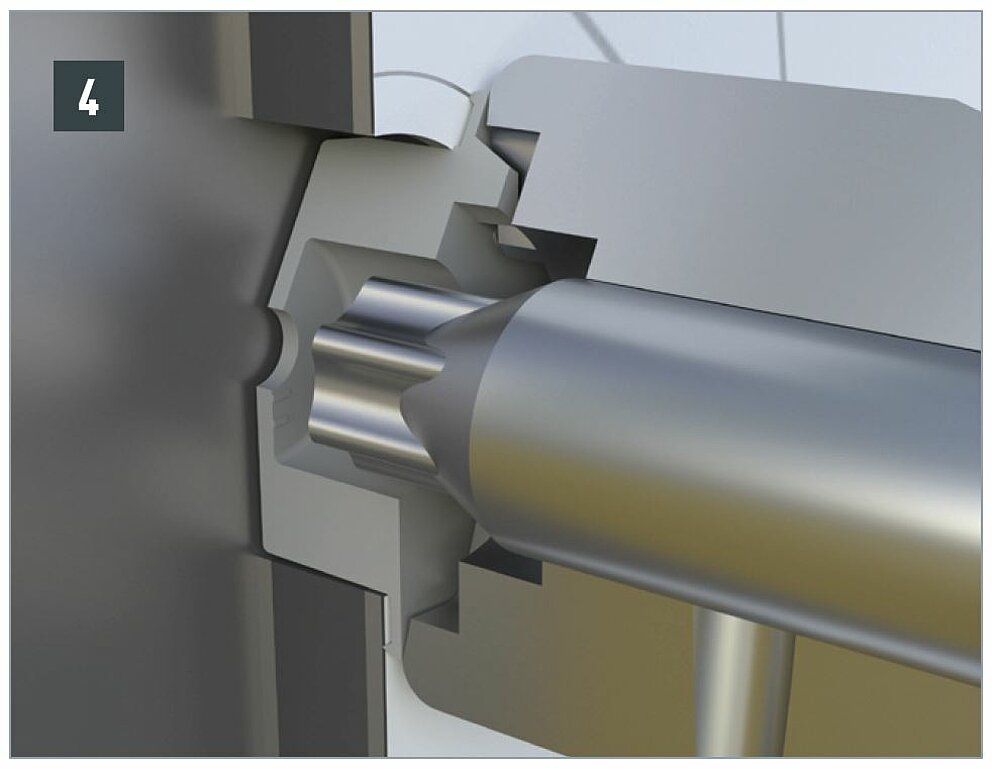

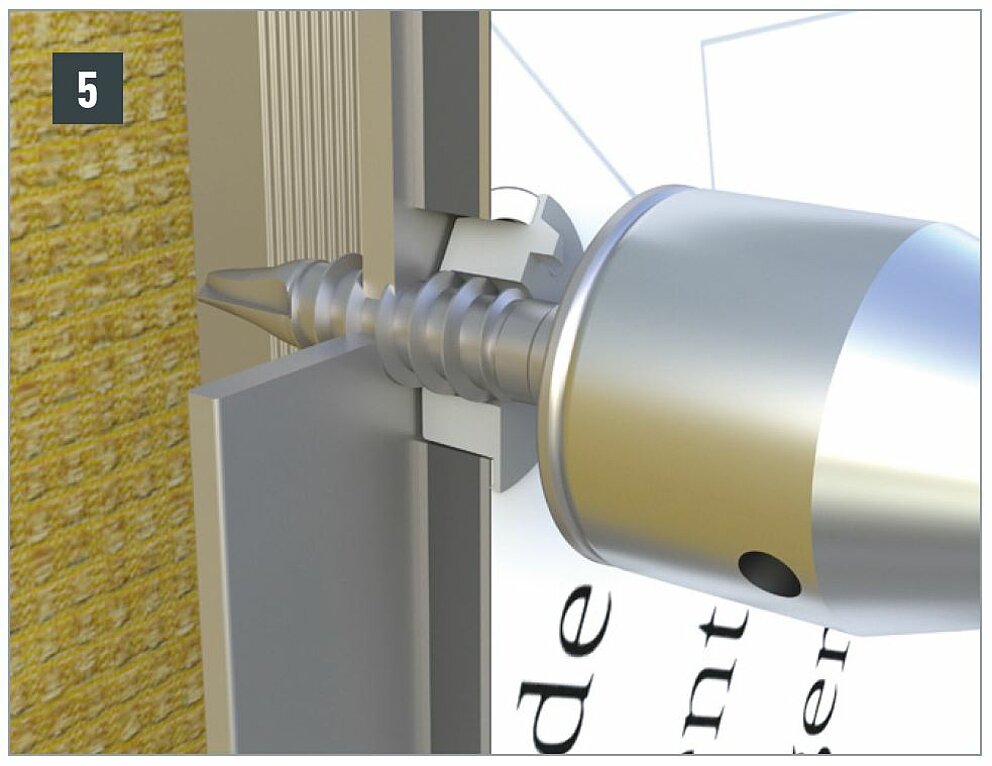

Mechaniczny system wkręcany składa się z wkrętu do elewacji, specjalnego bita LT-XT TOOL TX 25 oraz dopasowanych do niego tulei do punktów stałych i przesuwnych.

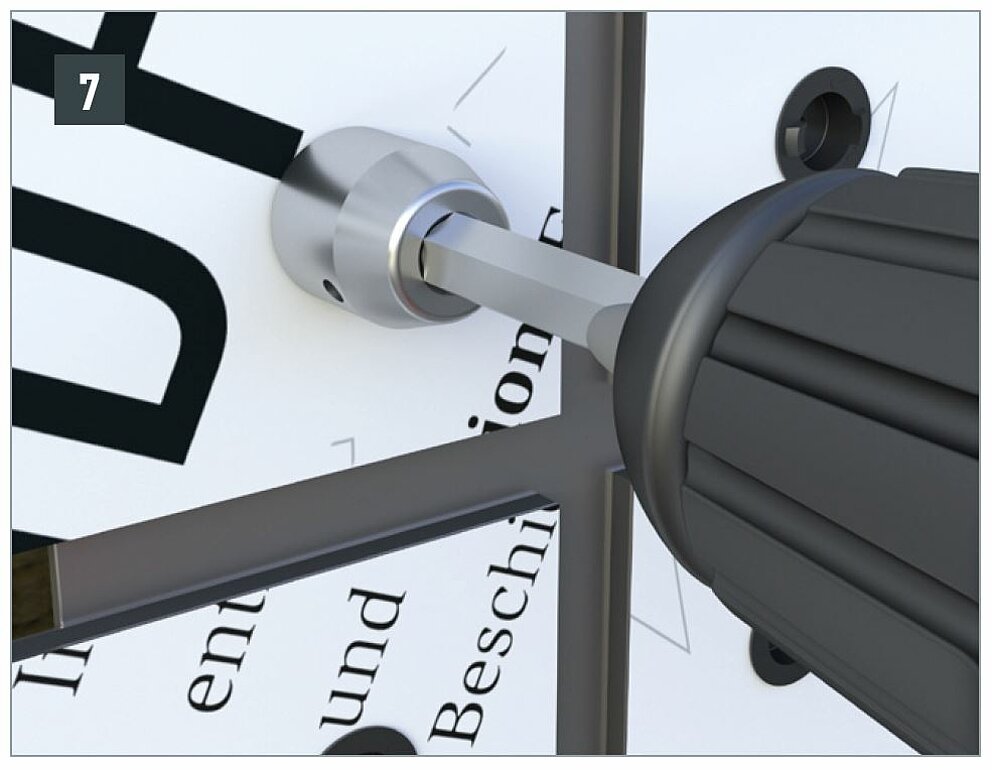

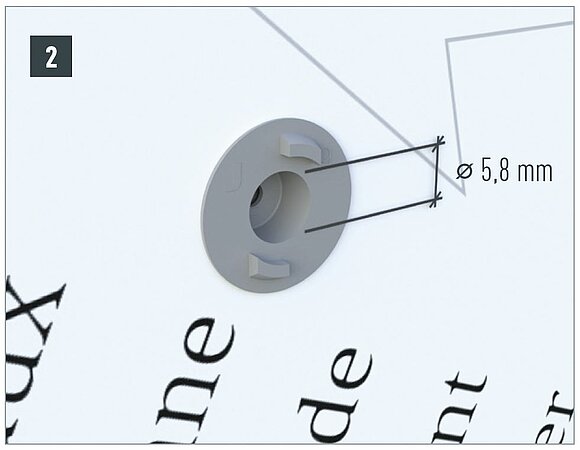

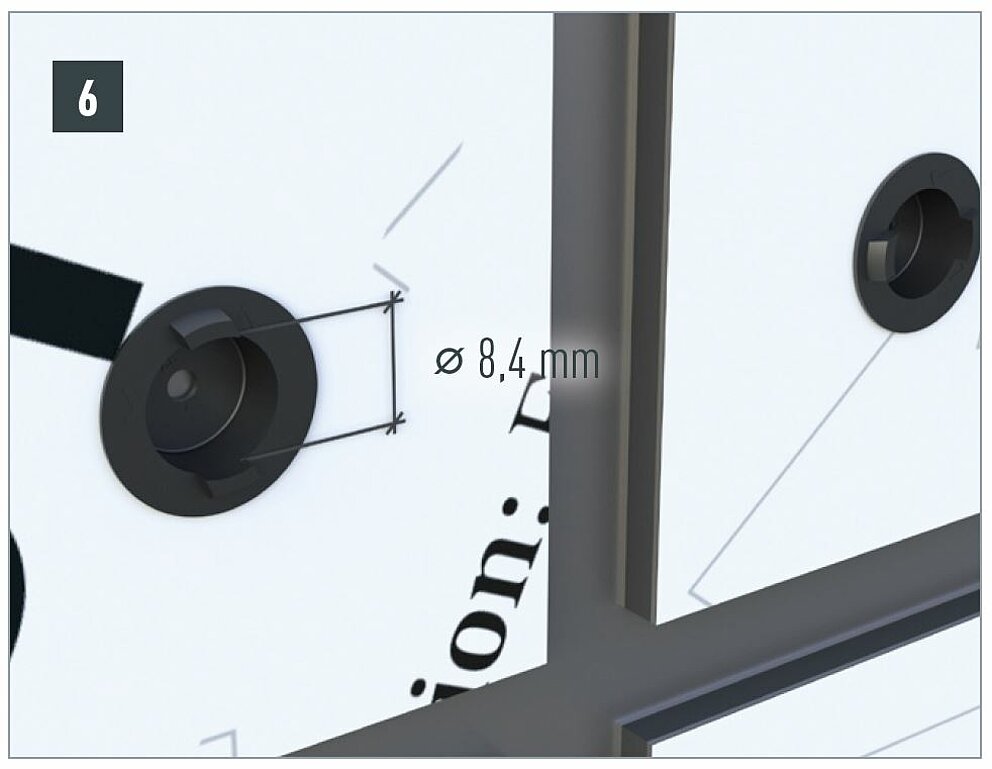

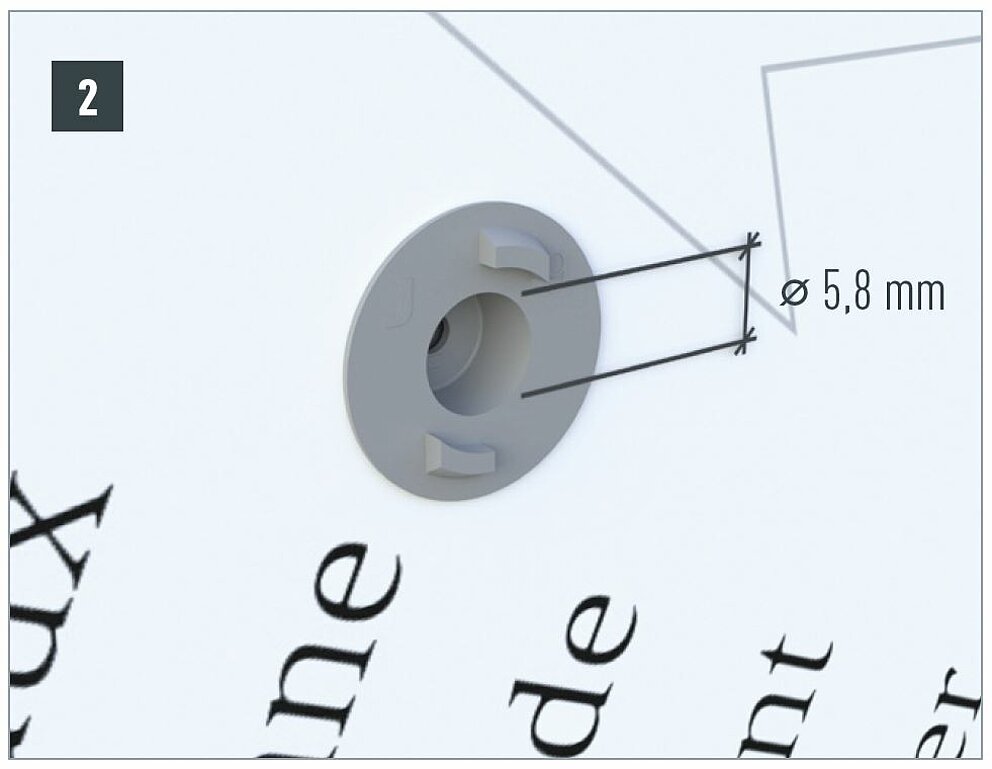

Aby wykonać otwory na środku podkonstrukcji, należy użyć dopasowanej do systemu mocowania tulei centrującej do punktów stałych i przesuwnych.
Punkt stały
Punkt przesuwny

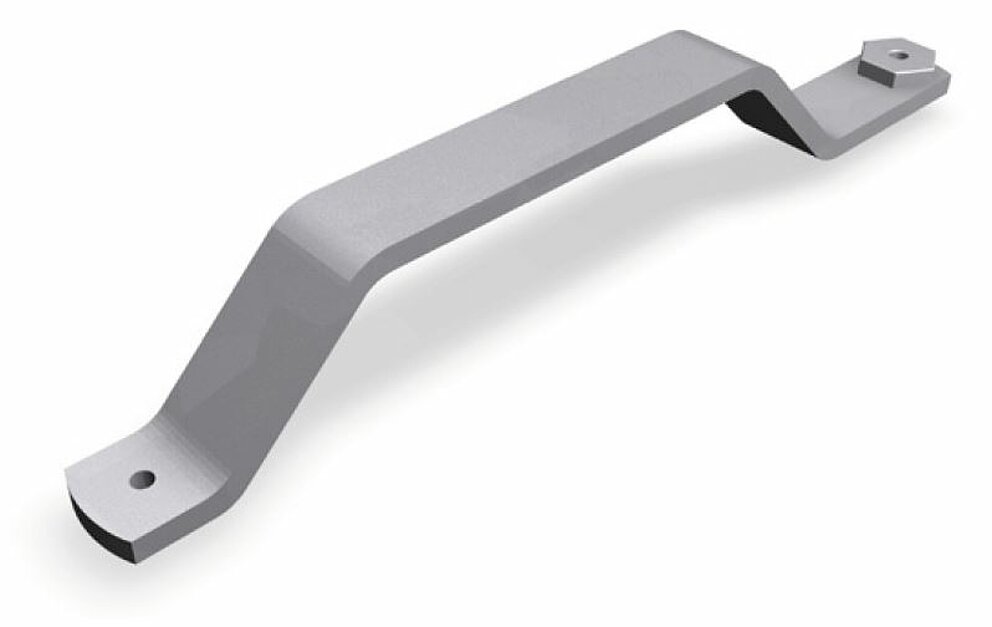

Aby wykonać otwory na środku podkonstrukcji, należy użyć odpowiedniego kabłąka przyrządu wiertarskiego, który przenosi środek otworu w płycie kompozytowej na podkonstrukcję drewnianą.

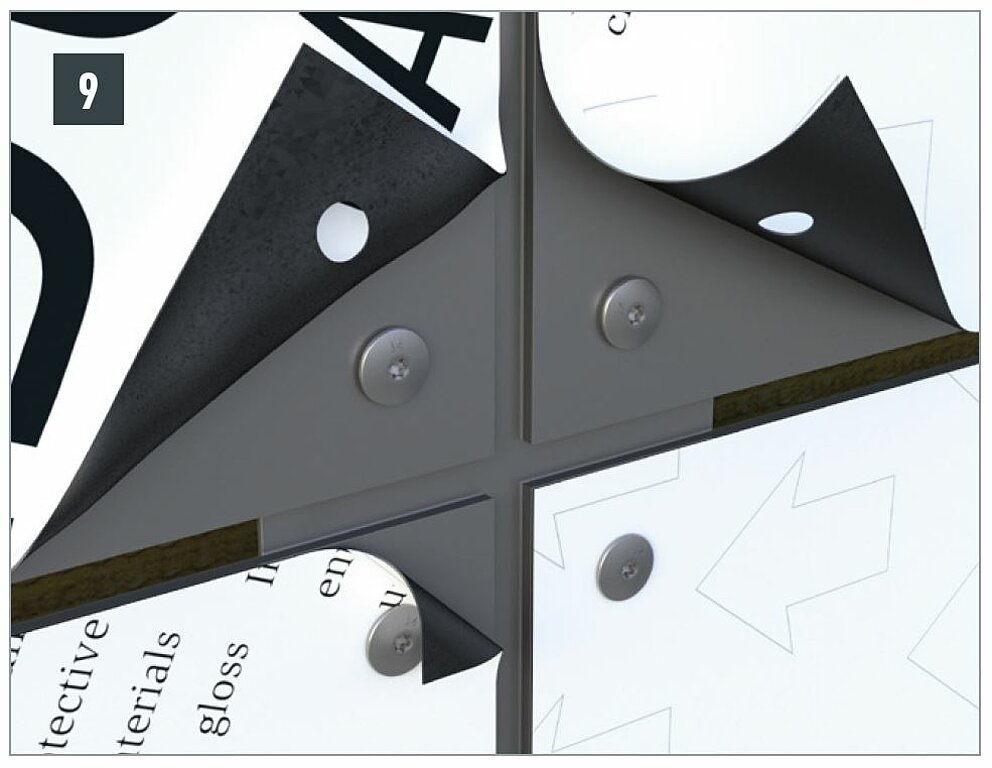

Lekko naciąć folię ochronną wokół wierconego otworu za pomocą noża do folii PREFA (⌀ 9,5 mm), aby po zakończeniu montażu można ją było bez trudu zdjąć. W przeciwnym razie może dojść do zakleszczenia folii między płytą a spodem łba śruby, co utrudni jej usunięcie.

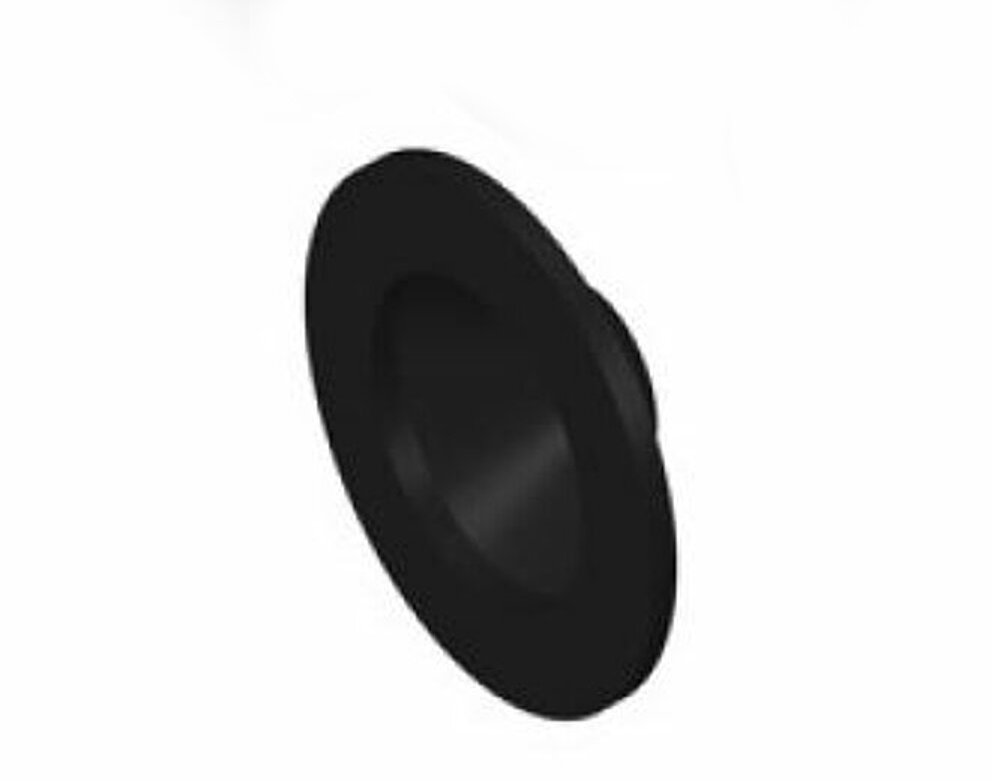

Średnica otworów w punktach mocowania wynosi zawsze ⌀ 9,5 mm, niezależnie od tego, czy jest to punkt stały, czy przesuwny. Podkonstrukcja drewniana jest wstępnie nawiercana za pomocą kabłąka przyrządu wiertarskiego do podkonstrukcji drewnianej ⌀ 9,5 mm na ⌀ 3,3 mm, aby umożliwić prostopadłe i centryczne wkręcanie śruby oraz zapobiec wyłamaniu kantówki. Następnie wcisnąć do każdego otworu centrujący pierścień uszczelniający, niezależnie od tego, czy jest to punkt stały czy przesuwny.
Wskazówka
Aby chronić podkonstrukcję drewnianą przed wnikaniem wody, ważne jest nałożenie taśmy uszczelniającej EPDM na wszystkie pionowe profile nośne. Musi ona wystawać co najmniej 5 do 10 mm poza kantówkę z każdej strony.

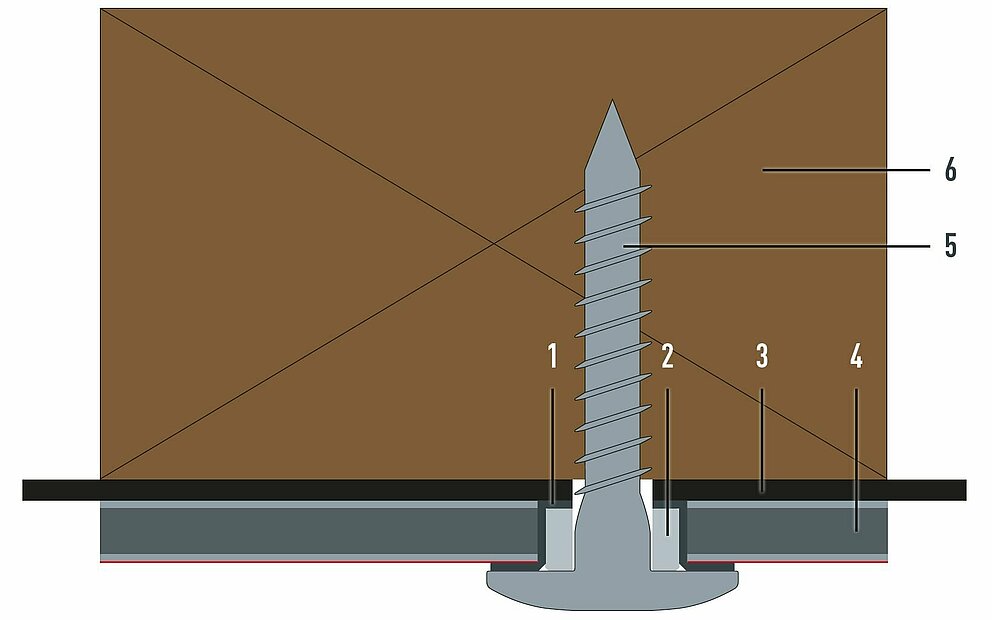

Punkt stały

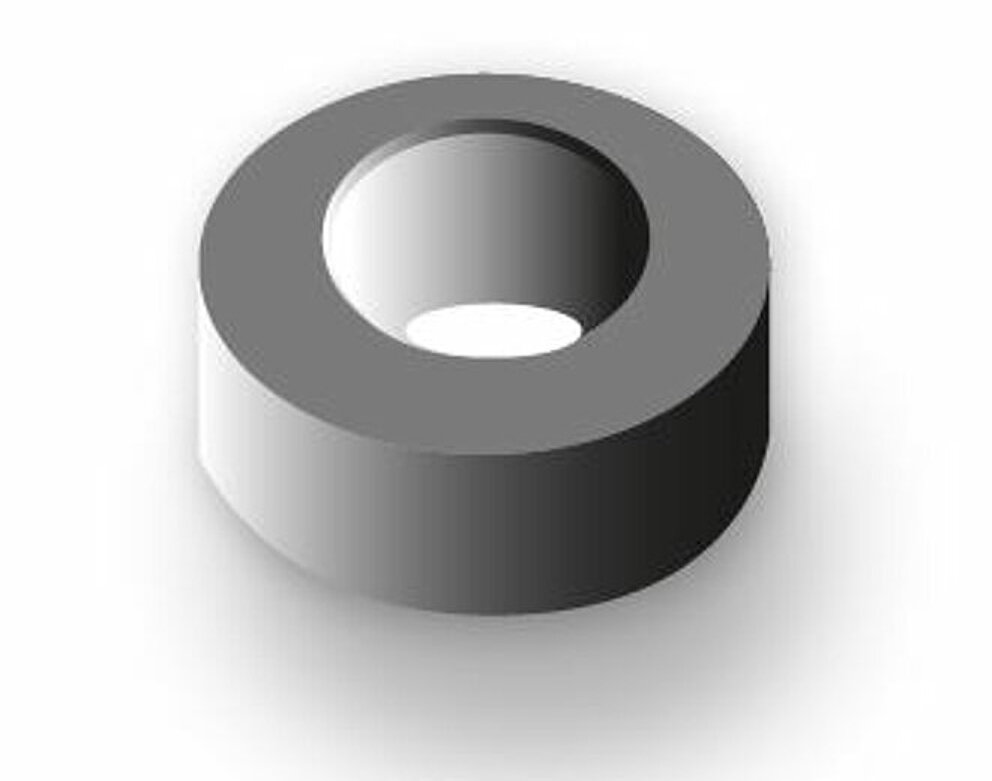

Ponieważ aluminiowa płyta kompozytowa PREFABOND jest w tym punkcie trwale połączona z podkonstrukcją drewnianą, punkt stały zapobiega przesuwaniu się płyty. Aby wykonać punkt stały, wcisnąć do otworu tuleję do punktu stałego ⌀ 8,5 mm na ⌀ 5,1 mm. W kolejnym kroku można wkręcić śrubę.
1 centrujący pierścień uszczelniający |
4 PREFABOND |
Wskazówka
Dokręcić śrubę z umiarkowanym momentem obrotowym, tak aby śruba utrzymywała płytę w wystarczającym położeniu, ale bez wypychania centrującego pierścienia uszczelniającego spod łba śruby.

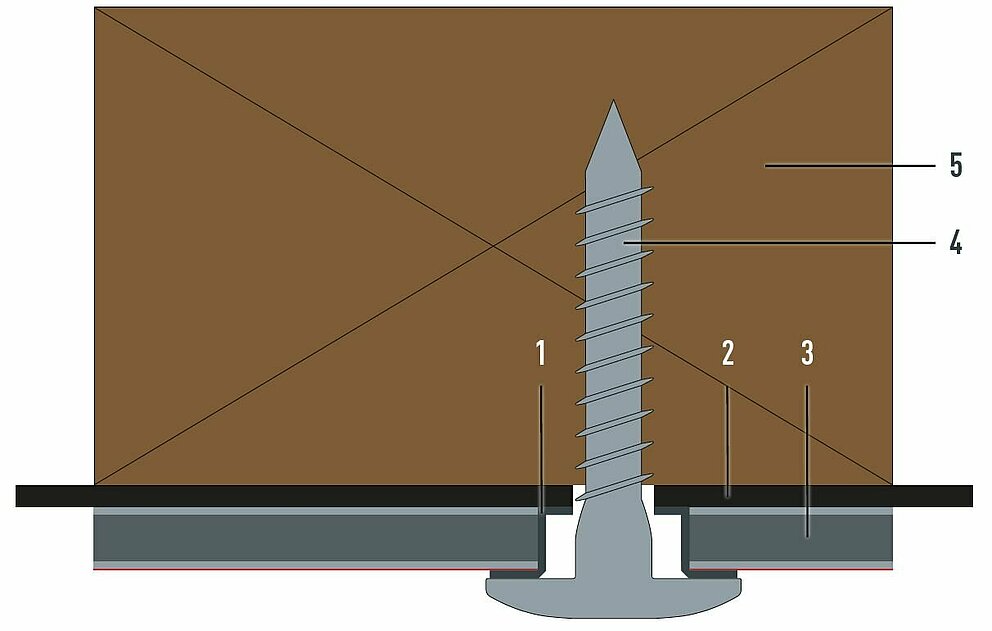

Punkt przesuwny
W przypadku mechanicznego mocowania do podkonstrukcji drewnianej punkt przesuwny wykonuje się analogicznie do punktu stałego. Jedyną różnicą jest to, że do centrującego pierścienia uszczelniającego nie wkłada się tulei.
1 centrujący pierścień uszczelniający |
4 Wkręt do elewacji |

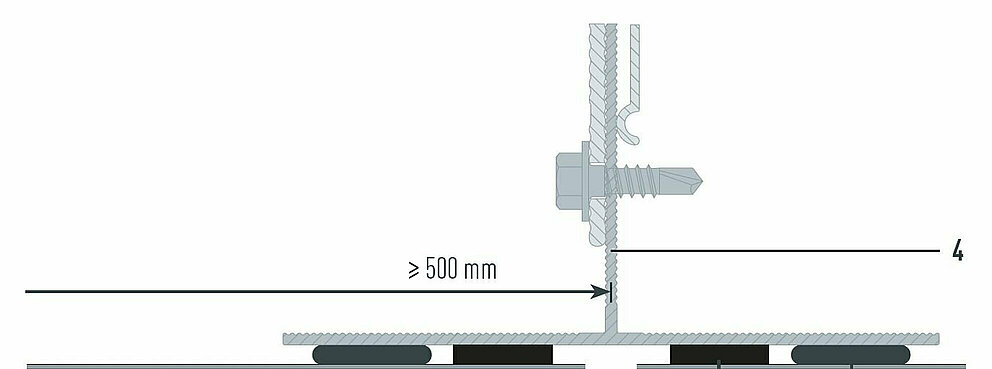

1 klej (linia kleju) |
3 PREFABOND |
W przypadku podkonstrukcji należy wziąć pod uwagę następujące punkty:
W przypadku systemu klejenia należy wziąć pod uwagę następujące punkty:

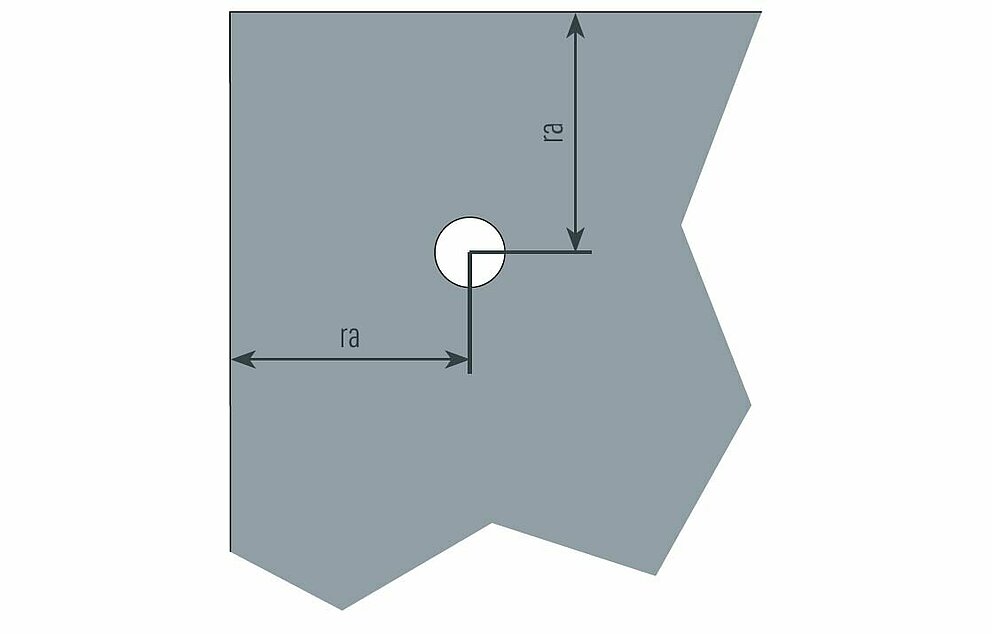

W przypadku aluminiowej płyty kompozytowej PREFABOND należy wziąć pod uwagę następujące punkty:

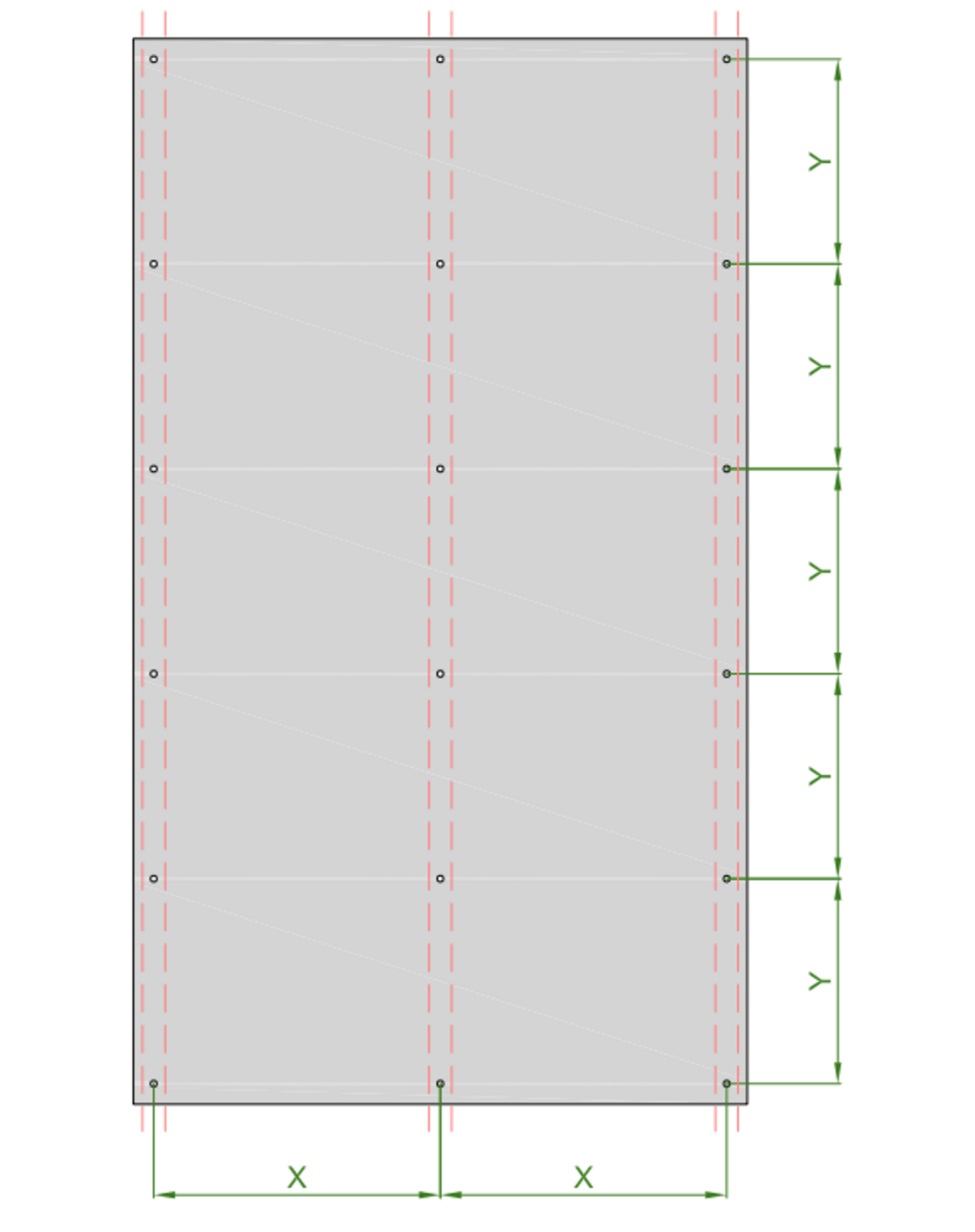

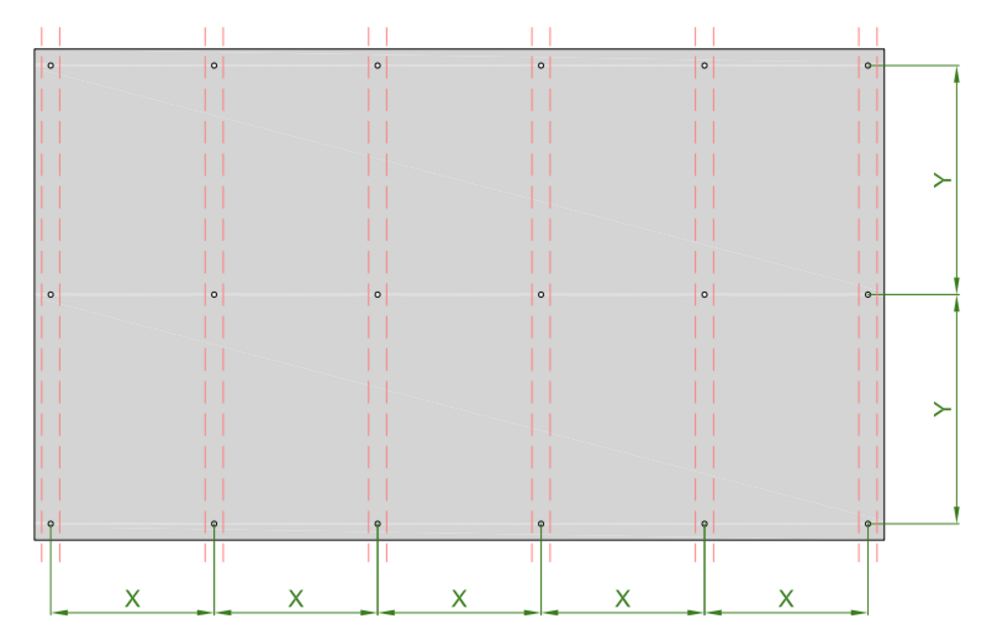

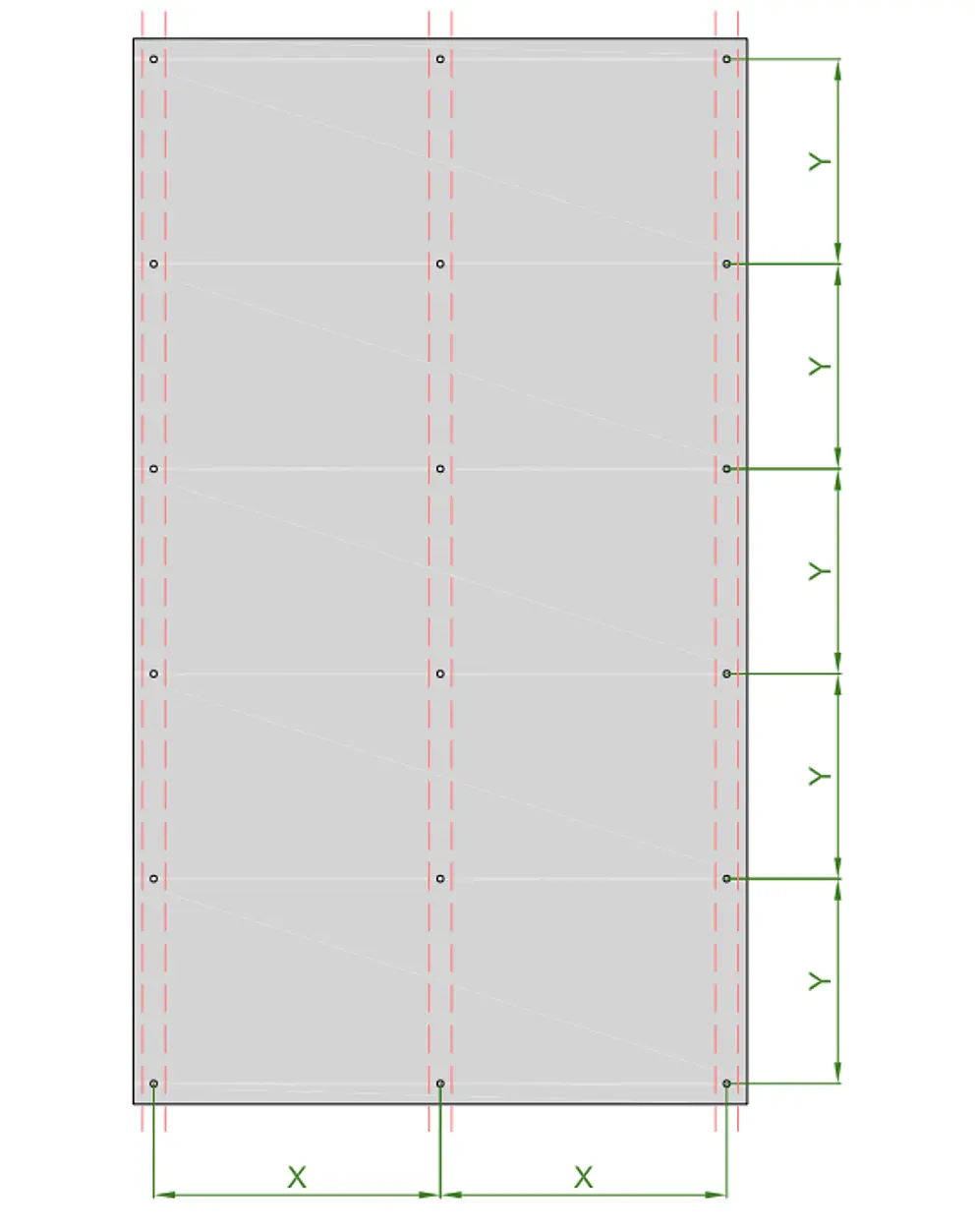

Poziome odstępy [X] pionowych profili nośnych określane są na podstawie wymagań statycznych. Konieczne jest indywidualne projektowanie z uwzględnieniem specyfiki obiektu!
Y … (wzdłuż profilu nośnego) = maks. 500 mm
X … rozstaw osi profili nośnych (mocowanie mechaniczne) = maks. 800 mm
X … rozstaw osi profili nośnych (mocowanie na klej) = zgodnie z wytycznymi producenta kleju
PREFA zaleca, aby przy mocowaniu mechanicznym odstępy podkonstrukcji nie były większe niż 800 mm. Przy mocowaniu na klej odstępy podkonstrukcji muszą być zgodne z wytycznymi producenta kleju. W przeciwnym razie, w zależności od koloru, połysku i padania światła, mogą pojawiać się fale na powierzchni.
Aluminiowe płyty kompozytowe PREFABOND mogą być mocowane do podsufitek mechanicznie, a także na klej. Zaleca się, aby nie przekraczać rozstawu szyn mocujących w siatce 500 × 500 mm.
Wskazówka
Jeśli odstępy są zbyt duże, płyta może wyglądać na wygiętą w zależności od koloru, stopnia połysku i padania światła.
