Pasy krótsze niż 3 metry można montować wyłącznie przy użyciu zaczepów kątowych stałych. W przypadku stosowania zaczepów kątowych przesuwnych PREFA ze stali nierdzewnej zgodnie z instrukcjami montażu PREFA, układane pasy blachy mogą mieć długość do 12 metrów. Jeśli długość pasów wynosi od 12 do 15 metrów, oprócz zaczepów kątowych stałych PREFA ze stali nierdzewnej można stosować wyłącznie zaczepy kątowe PREFA o zwiększonym przesuwie ze stali nierdzewnej (nie można ich łączyć z zaczepami kątowymi przesuwnymi PREFA ze stali nierdzewnej).

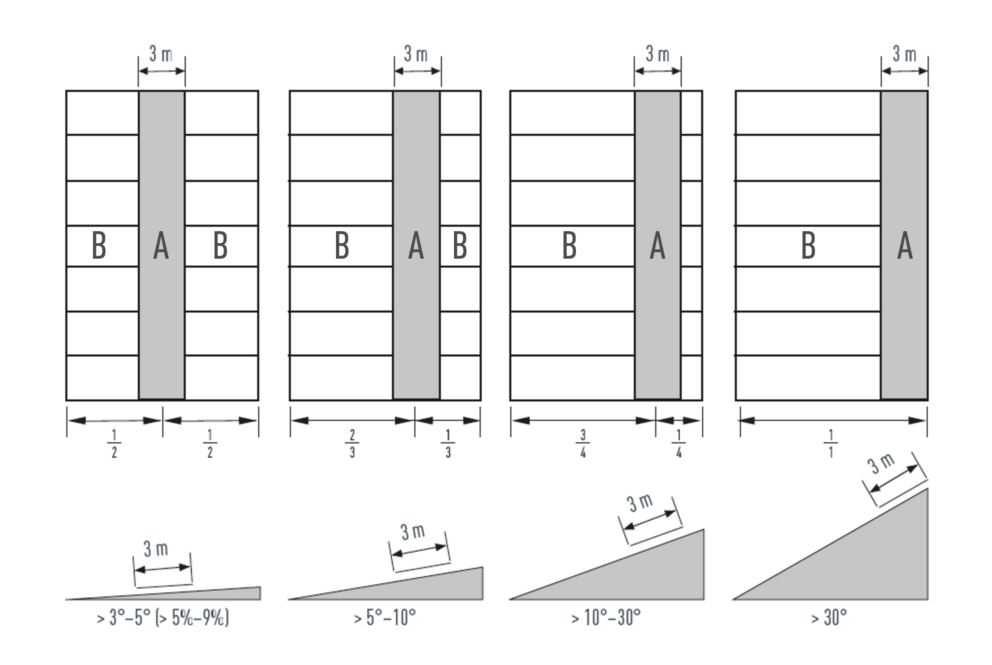

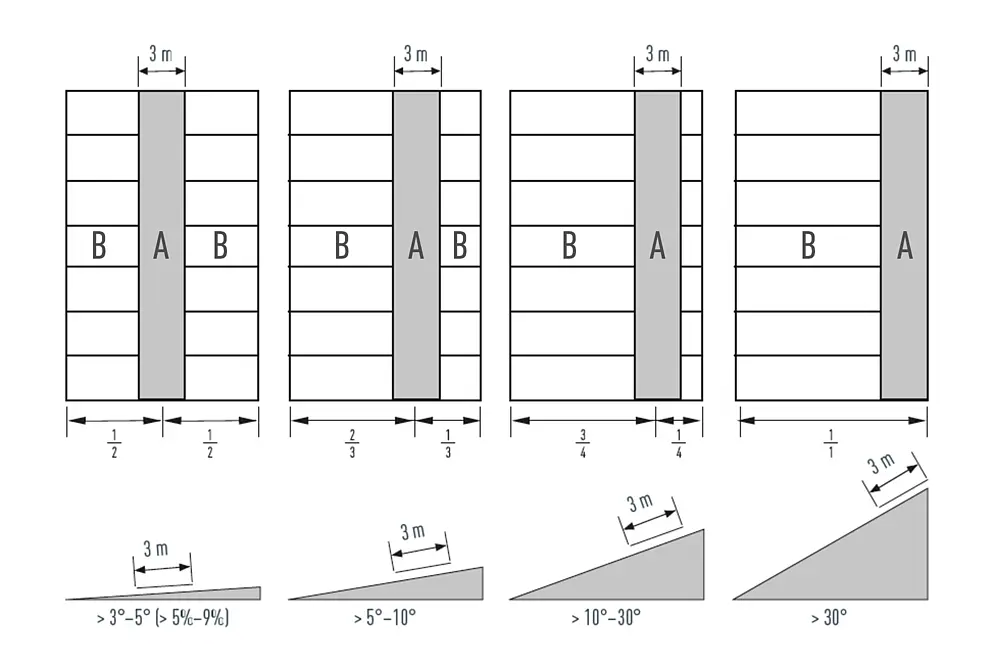

Długość strefy mocowania stałego powinna wynosić 3 metry. Położenie strefy mocowania stałego należy dostosować do kąta nachylenia dachu – patrz rysunek poniżej oraz powiązana tabela. Przebicia dachowe oraz kształt dachu mogą wymuszać konieczność przesunięcia mocowań stałych. Obszary różniące się długością strefy mocowania stałego należy odseparować listwami rozdzielającymi.
Spadek dachu |
Położenie strefy punktu stałego* |
> 3–5° (> 5–9%) |
na środku pasa blachy |
> 5–10° (> 9–18%) |
w górnej, jednej trzeciej pasa blachy |
> 10–30° (> 18–58%) |
w górnej, jednej czwartej pasa blachy |
> 30° (> 58%) |
na górnym końcu pasa blachy |
* Ze względu na otwory w dachu konieczna może być zmiana położenia strefy punktu stałego.
A Strefa mocowania stałego |
B Strefa zaczepów przesuwnych |
