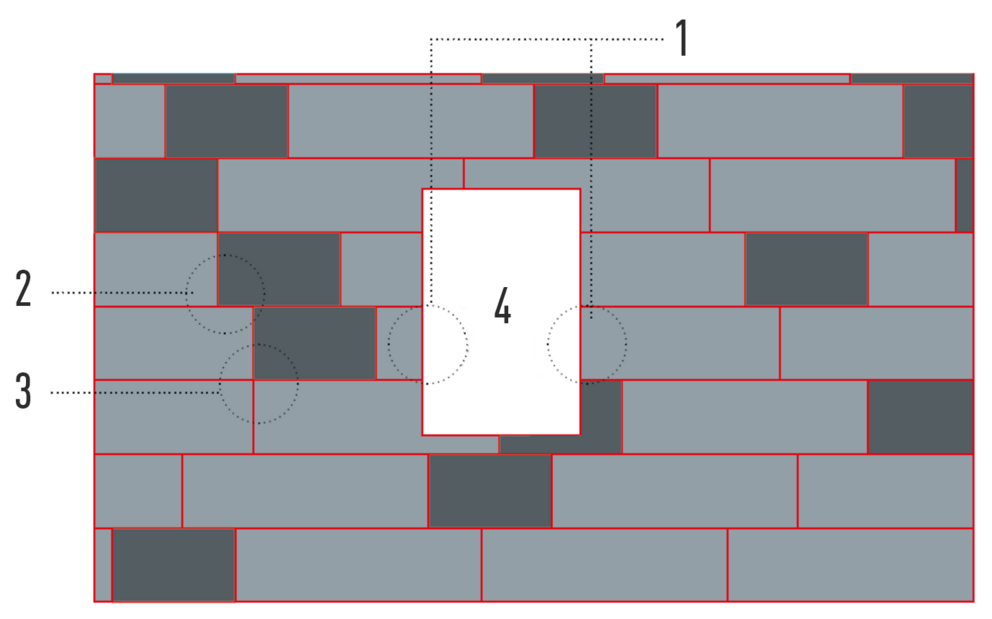

Przykład niepoprawnego montażu
Odcięta część panelu FX.12 została wykorzystana po drugiej stronie otworu (4) (1). Zakłóca to poprawny układ styków paneli (2) i w najgorszym razie może prowadzić do zbiegu linii styku (3). Dlatego opracowano przykłady montażu z optymalnym przesunięciem.
Wskazówka

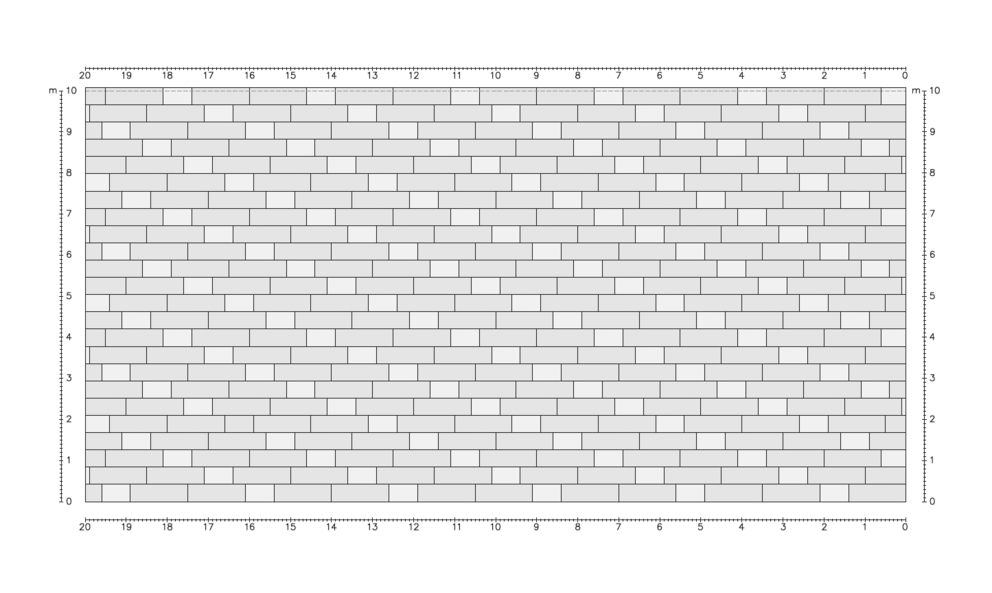

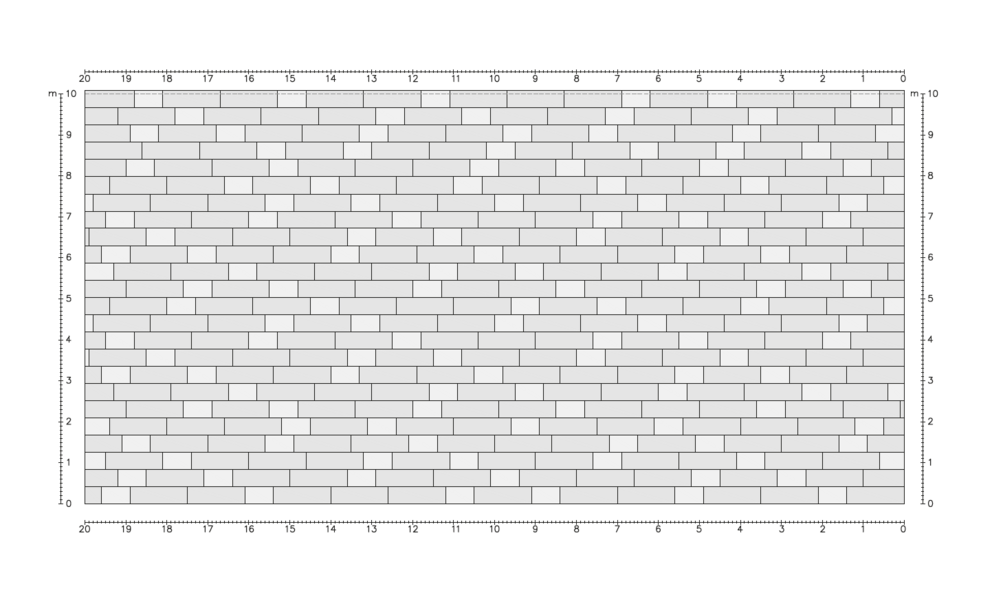

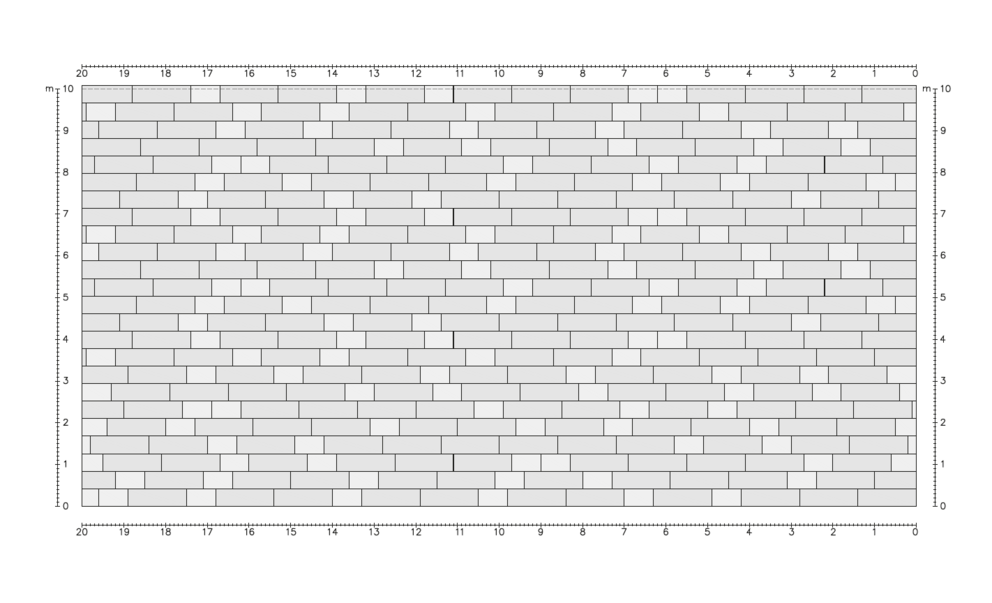

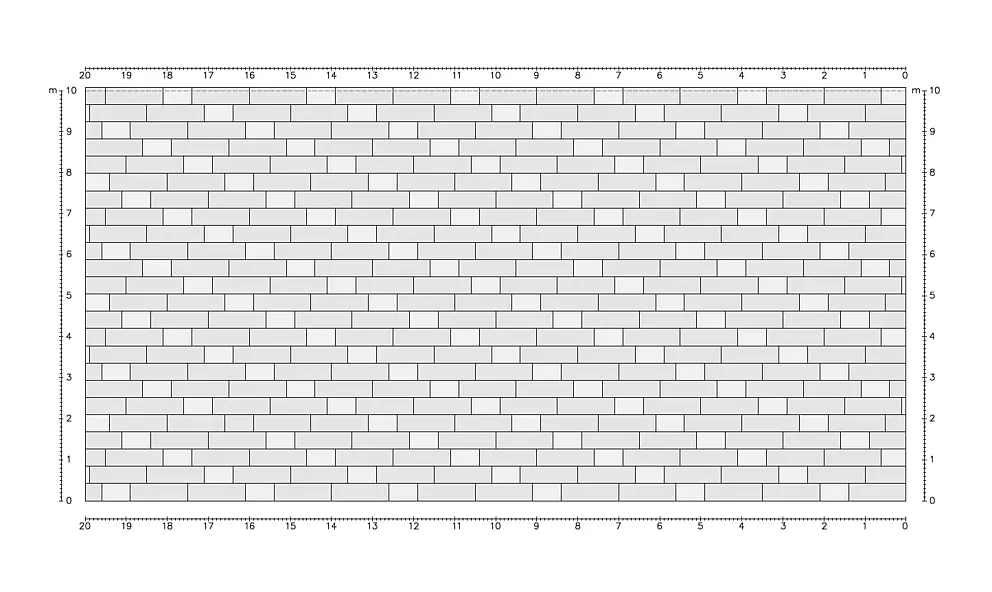

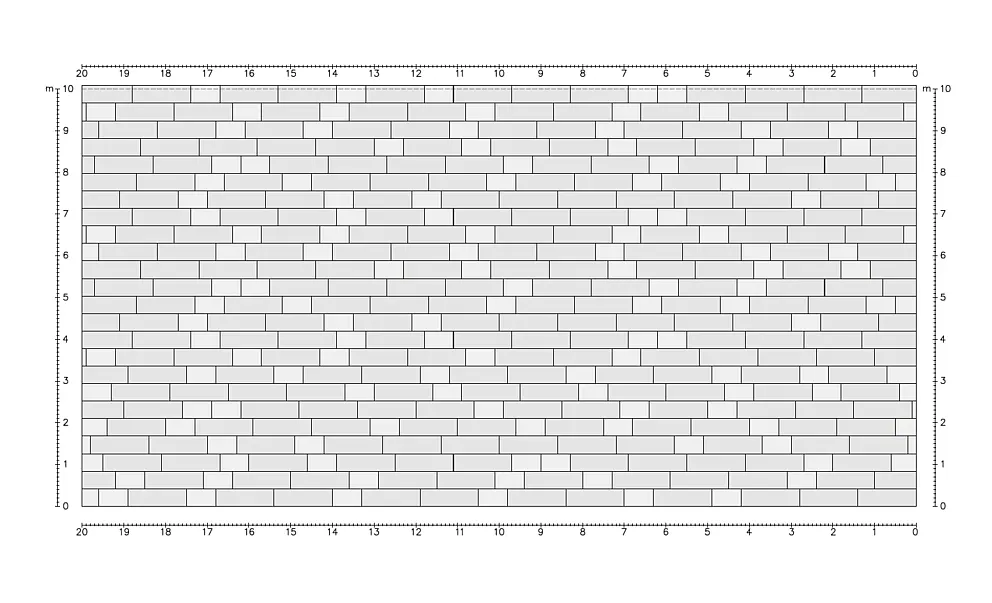

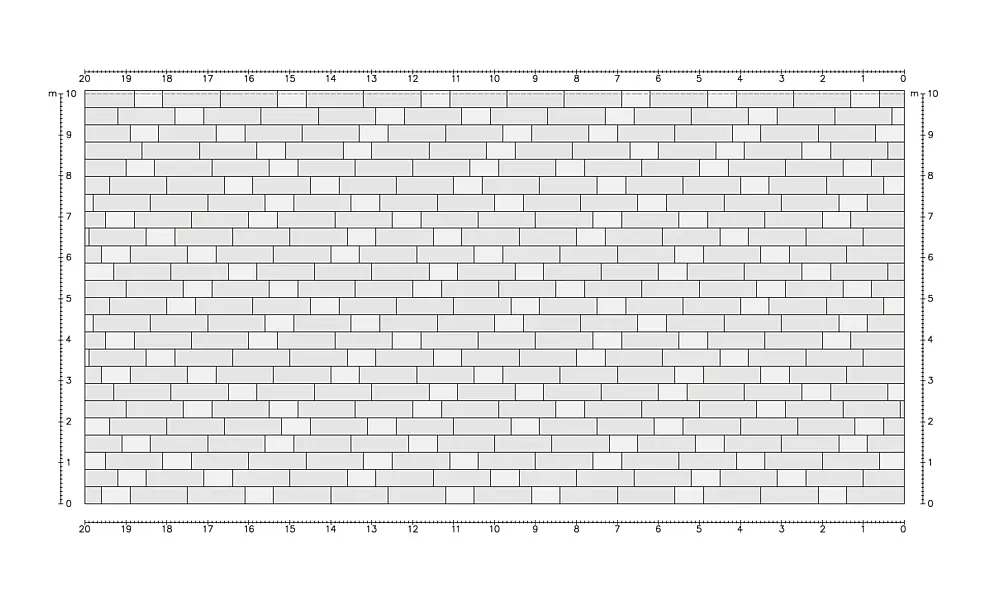

Przy planowaniu montażu pomocne mogą być podane poniżej przykłady montażu, prezentujące proporcję sztuk 2 : 1 (duże panele : małe panele).
Na naszej Strona internetowa są one również dostępne do pobrania w formacie cyfrowym (.pdf i .dwg).
