Układanie

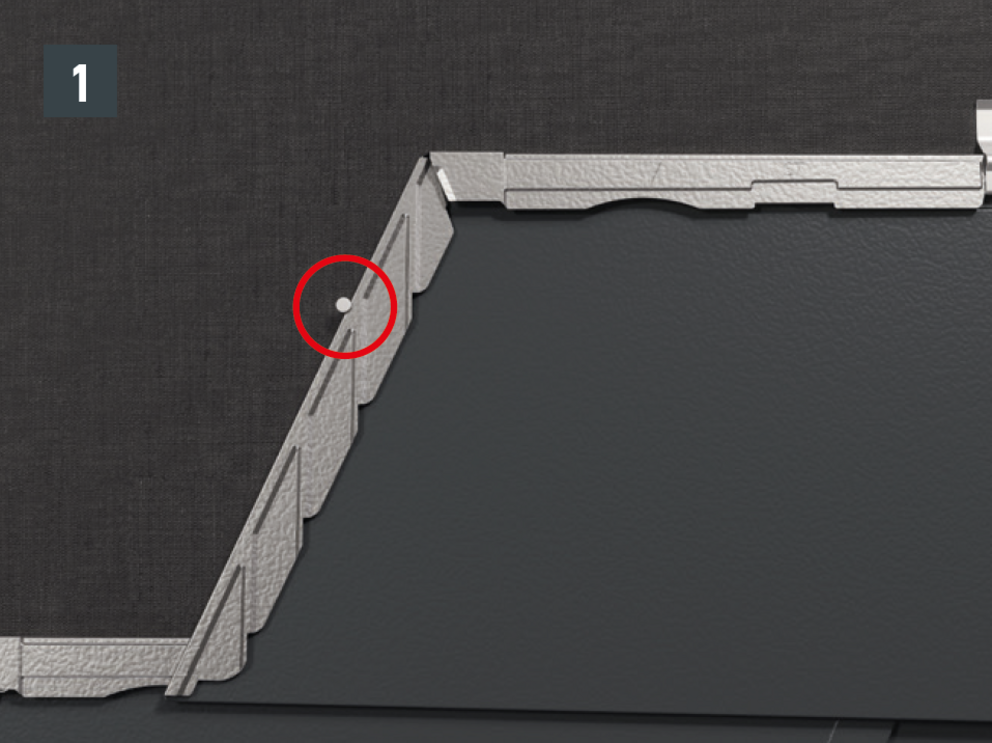

Pierwszą dachówkę DS.19 w każdym rzędzie można zabezpieczyć przed przesuwaniem się na boki, wbijając gwóźdź po lewej stronie ukośnego rąbka (rys. 1).

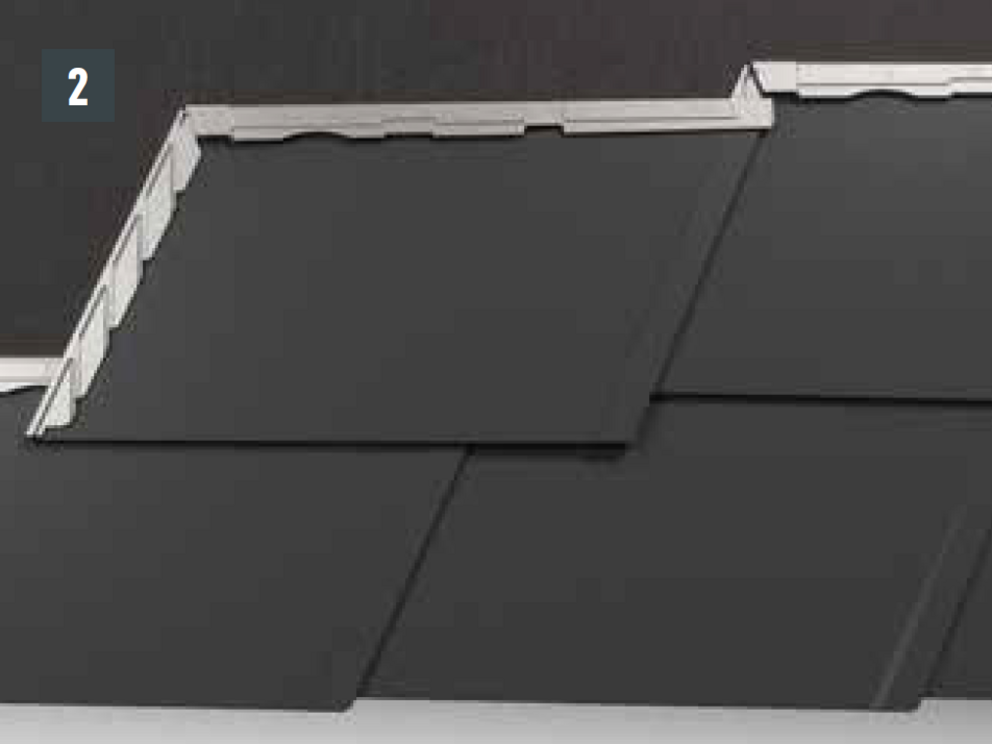

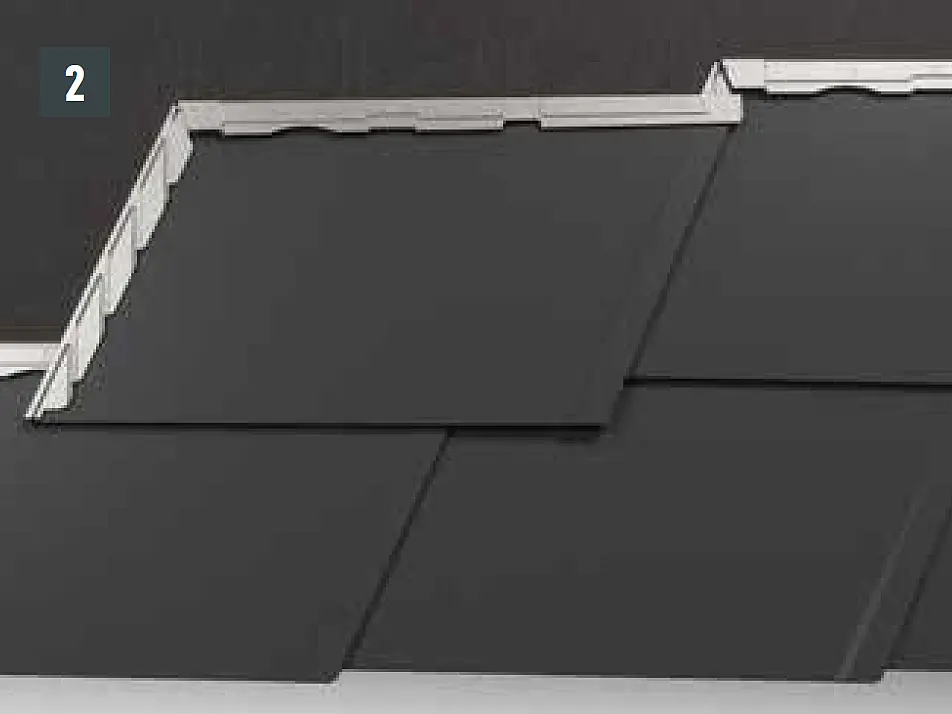

Przystaw dachówkę DS.19, po czym wsuń ją w rąbki (rys. 2).
Dachówkę DS.19 mocuj przy fabrycznym wycięciu oznaczonym literą „H” za pomocą systemowego zaczepu mocującego i dołączonego gwoździa 2,8/25 (rys. 30). Kierunek krycia i mocowanie).
Na biegnących ukośnie w dół rąbkach nie mogą być osadzane żadne zaczepy (ryzyko kapilarnego podciągania wody).

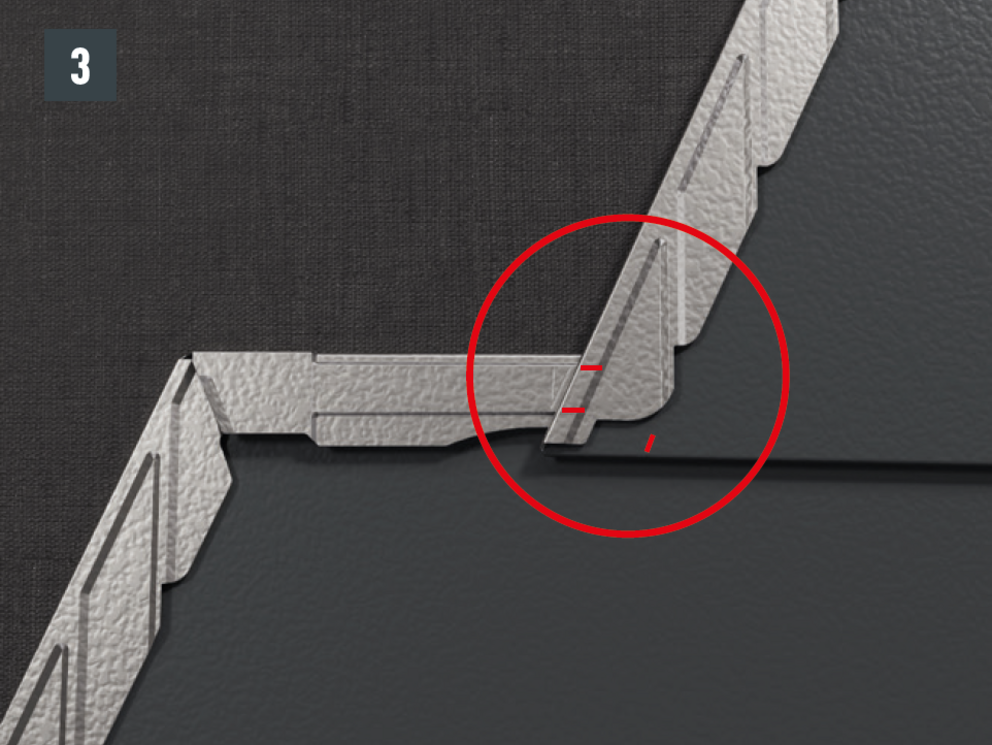

Oznaczenie na dolnym obrzeżu dachówki łupkowej wskazuje położenie biegnącego ukośnie w dół rąbka dachówki DS.19 układanej nad nią (rys. 3).
Dwa oznaczenia na skośnym rąbku dachówki DS.19 wyznaczają dolny i górny koniec przetłoczenia na górnym obrzeżu dachówki DS.19 znajdującej się pod spodem (rys. 3).
Wszystkie dachówki należy układać dokładnie według tych oznaczeń.
Dokładność wykonania będzie wyraźnie widoczna po liniach stoperów śniegowych.

Wskazówka

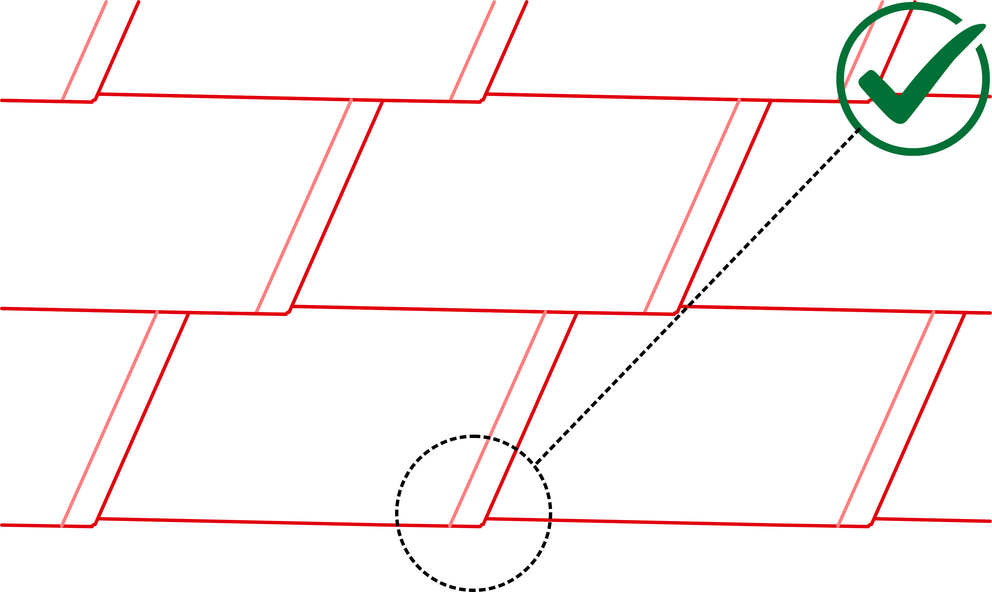

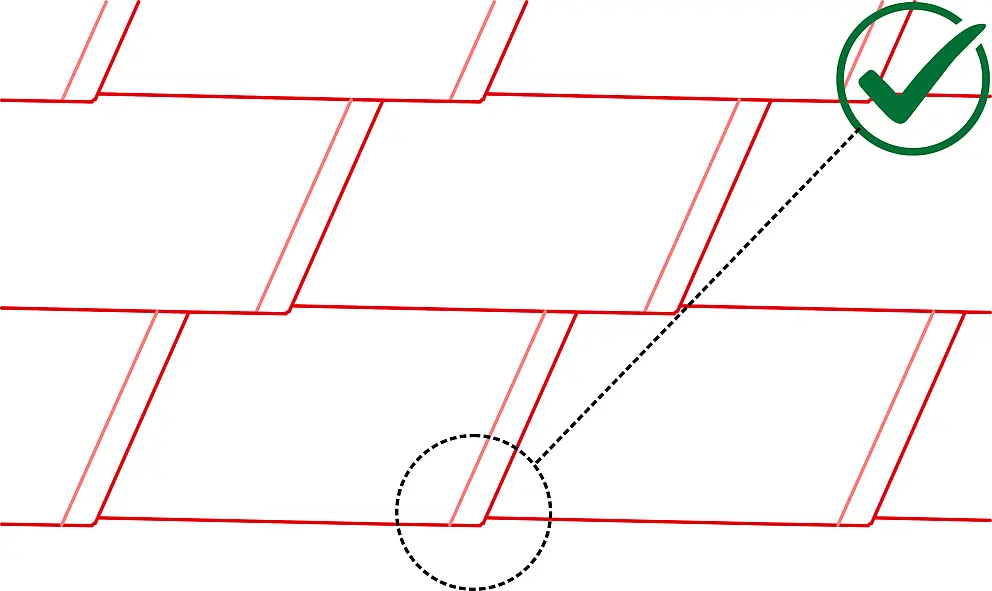

Ze względu na kształt dachówki łupkowej DS.19 w obszarze piętki tworzy się uskok. Należy zachować go także podczas układania pierwszej dachówki DS.19 każdego rzędu, nie wsuwając jej do końca na pas startowy lub w rąbek. Piętkę pierwszej dachówki DS.19 należy obniżyć na tyle, aby górne obrzeże dachówki na całej długości leżało prosto.
Unikać podciągania pierwszej dachówki DS.19 zbyt daleko do góry. Upewnić się, że podczas łączenia z koszem górne obrzeże dachówki na całej długości leży prosto.
