Kliknij wybrany temat, aby przejść bezpośrednio do odpowiedniej instrukcji:

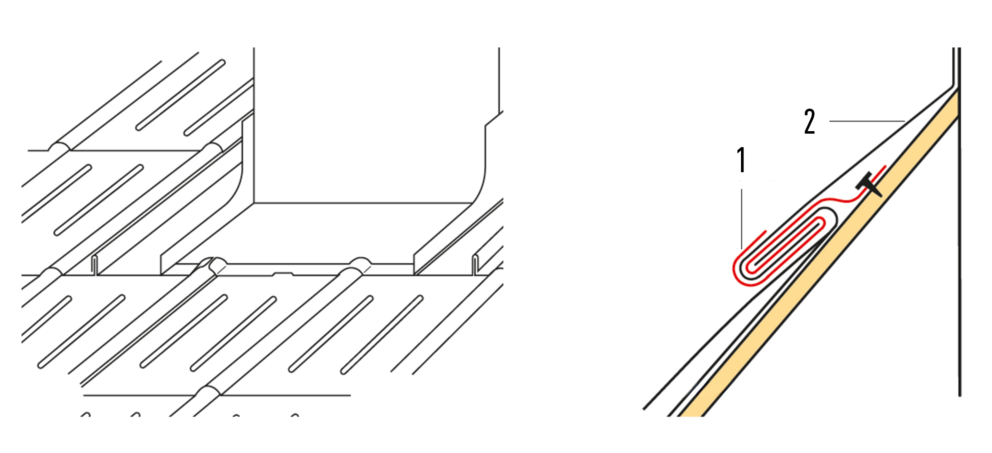

Obróbki kominowe wykonywane są zgodnie ze sztuką dekarską. Przygotuj łączenie na rąbek stojący przez wygięcie w górę elementów pokrycia dachowego PREFA (30 mm) do nasadzenia płata bocznego z blachy.
1 zaczep zwrotny |
2 Fartuch |

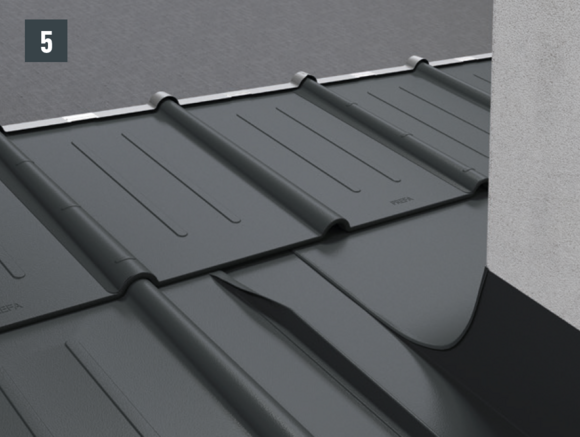

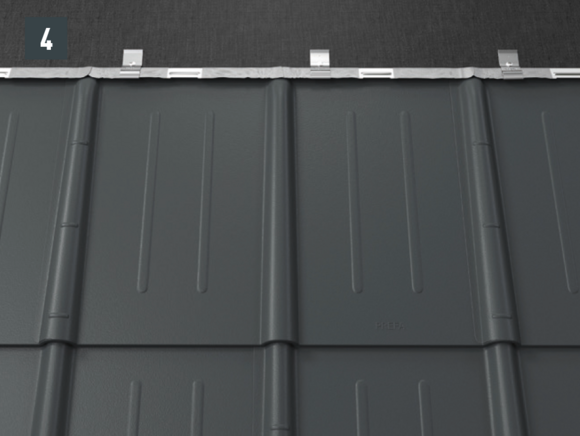

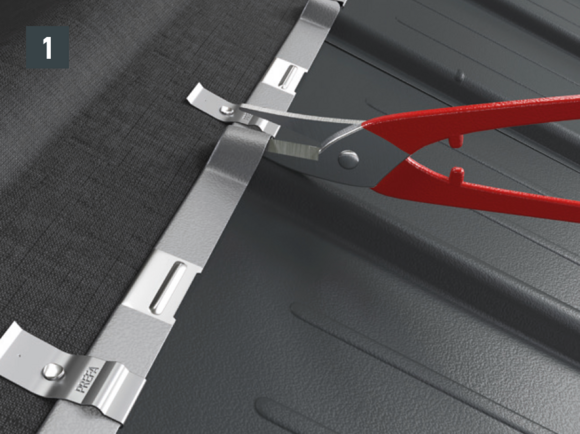

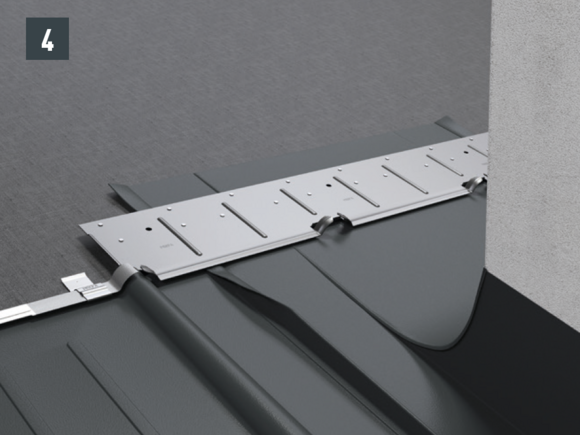

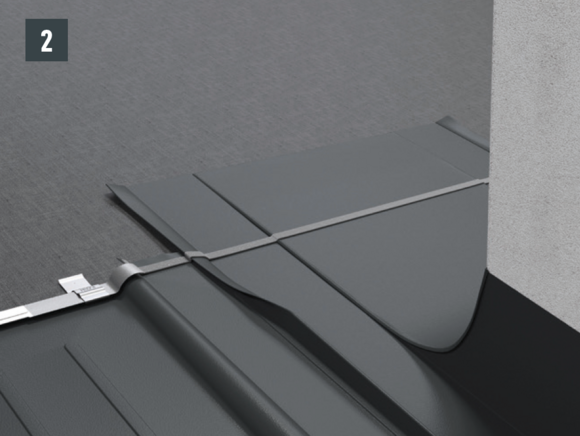

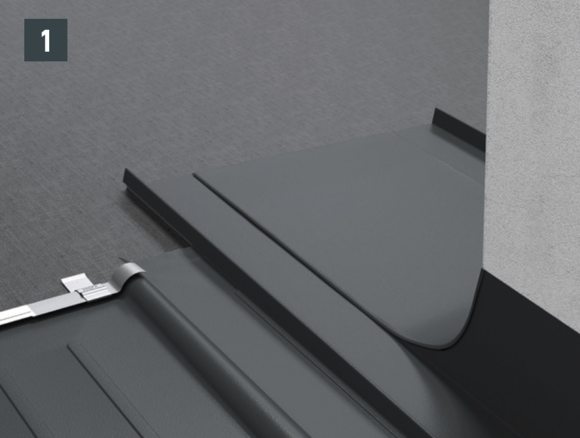

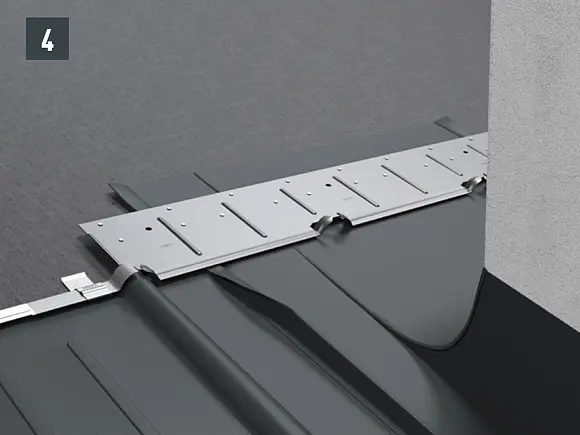

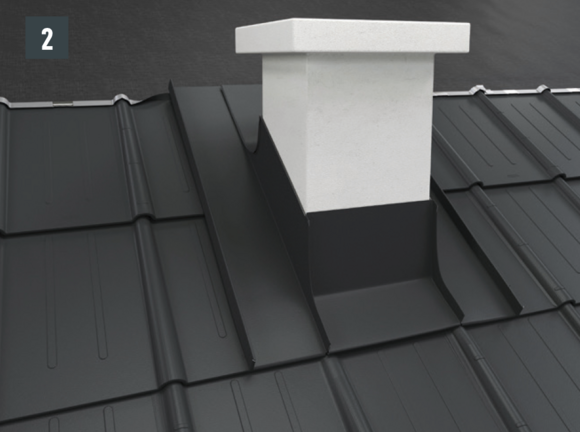

Po zamontowaniu dachówki klasycznej należy wyrównać położenie górnego obrzeża dachówki w taki sposób, aby można było wczepić prosty płat przedni (rys. 1-4).

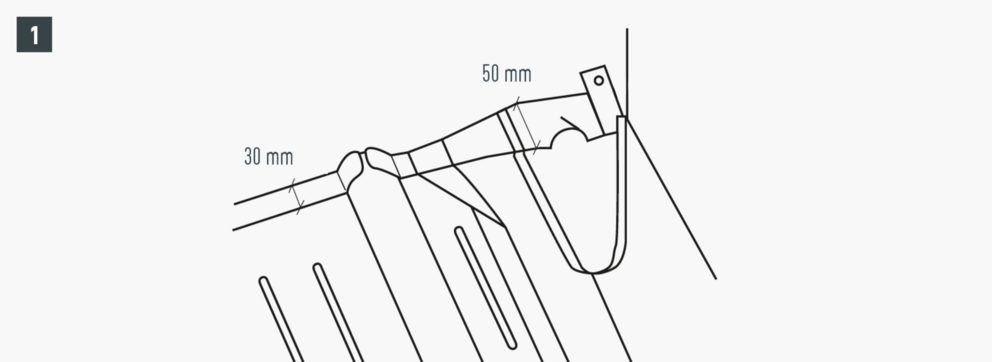

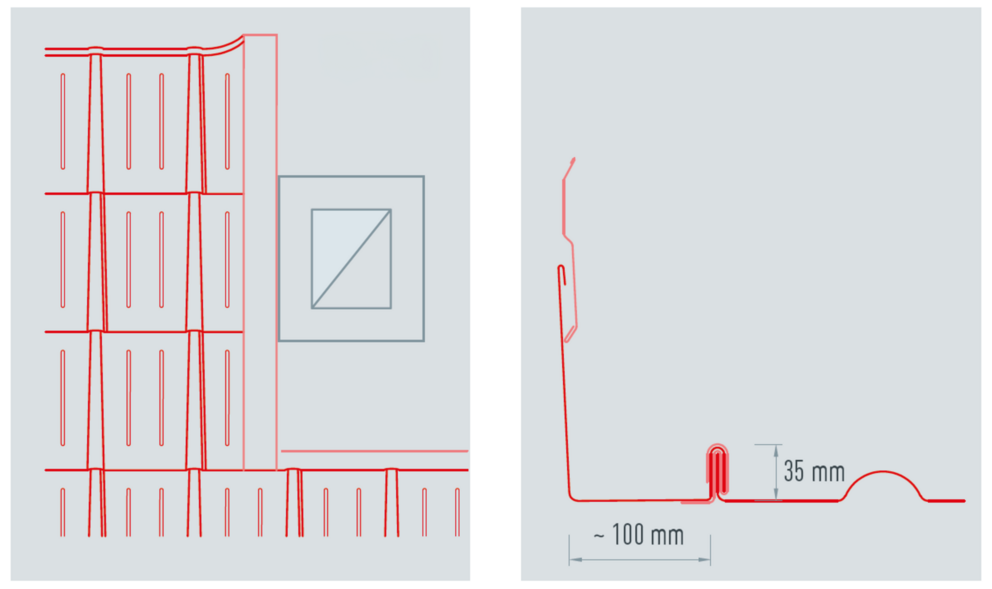

Długość płata bocznego zależy od całych elementów dachowych i naddatków na rąbki. Wczep dół płata bocznego w dachówkę klasyczną.
U góry płat boczny powinien wystawać nad górne obrzeże dachówki.
W wariancie 1 – 150 mm
W wariancie 2 – 70 mm
Płat tylny
Porada
Zalecamy wykonanie trasowania także w przypadku mniejszych kominów lub obróbek.

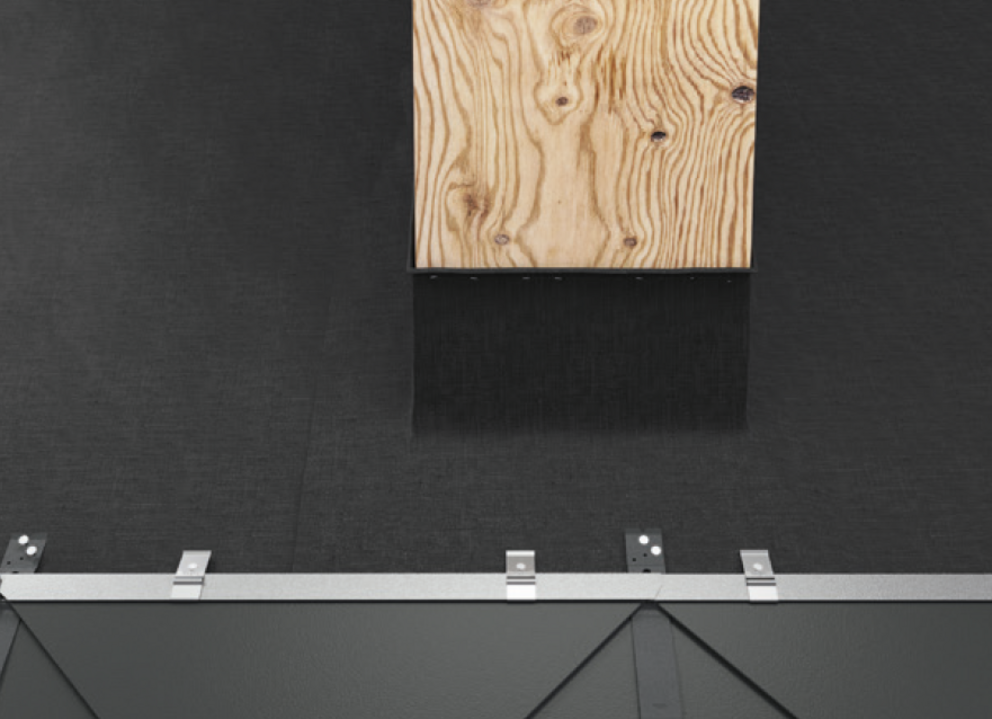

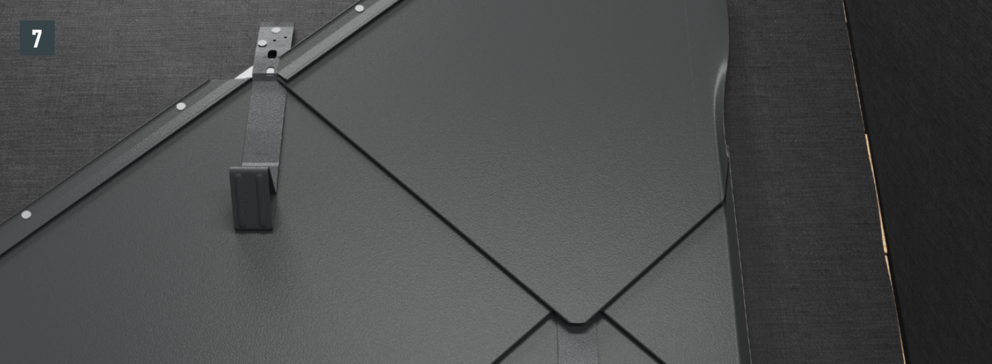

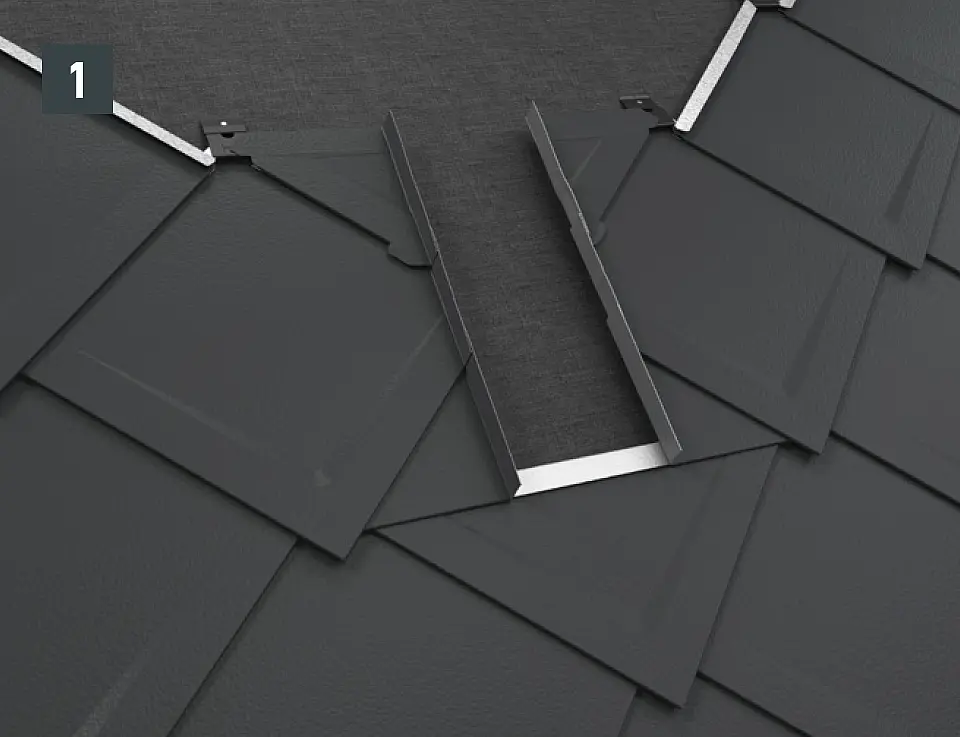

W ramach przygotowania do montażu płata przedniego obróbki należy zamontować dachówki końcowe dla rombu 29 × 29 lub 44×44. Zapewniają one poziomy rąbek zaczepowy, umożliwiający połączenie obróbki z pokryciem w sposób odporny na deszcz. Przymocuj każdą dachówkę końcową dla rombu 29 × 29 za pomocą 1 systemowego zaczepu mocującego, a w przypadku dachówek romb 44 × 44 – za pomocą 2 Systemowe zaczepy mocujące

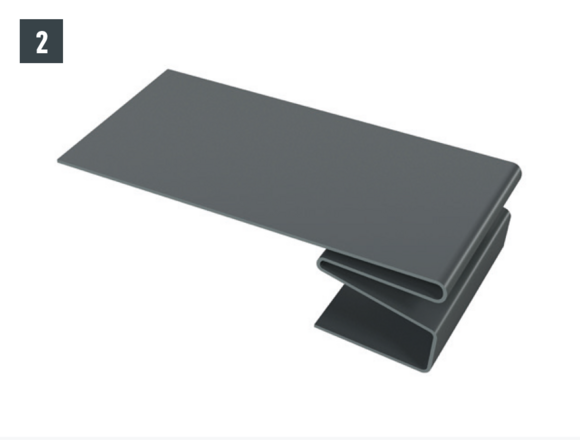

W przypadku układania dachówek końcowych dla rombu 29 × 29 nad zaczepem do dachówki romb 29 × 29 należy zamontować dołączony element maskujący (rys. 1 + 2).
Płat boczny

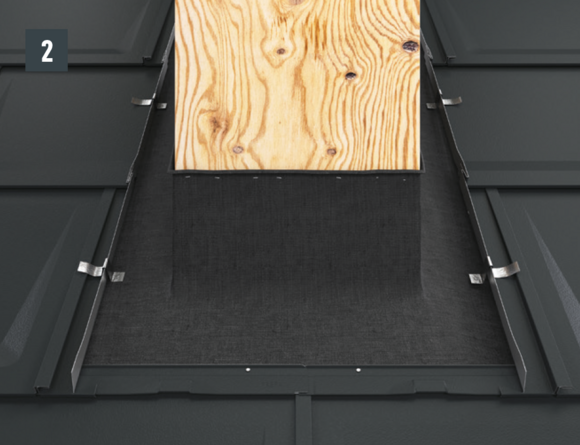

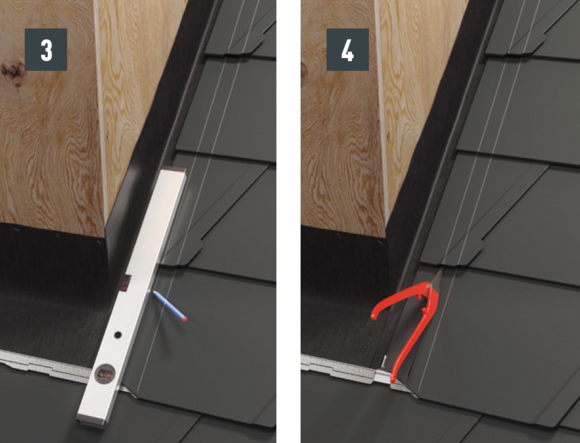

Długość płata bocznego zależy od całych elementów dachowych i naddatków na rąbki. Wczep dół płata bocznego w pokrycie dachowe PREFA. U góry płat boczny powinien wystawać nad górne obrzeże dachówki.

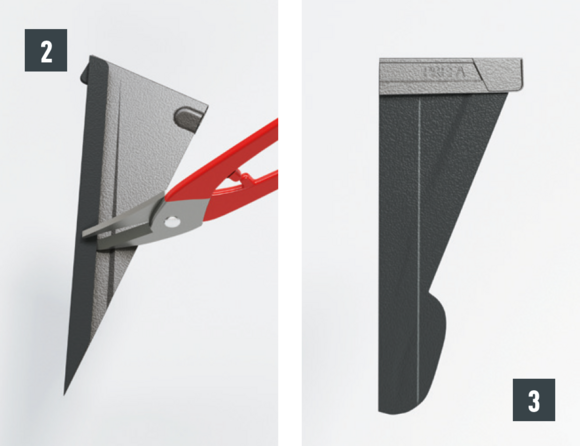

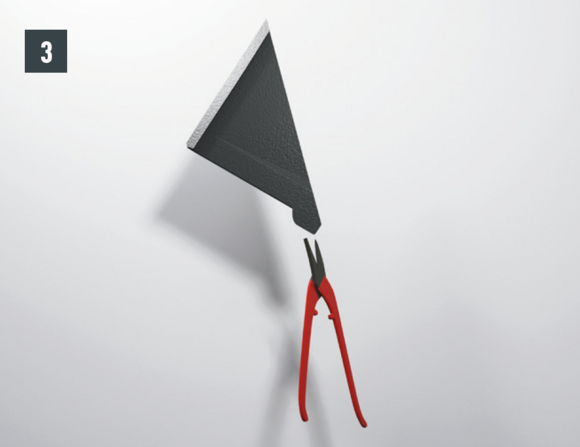

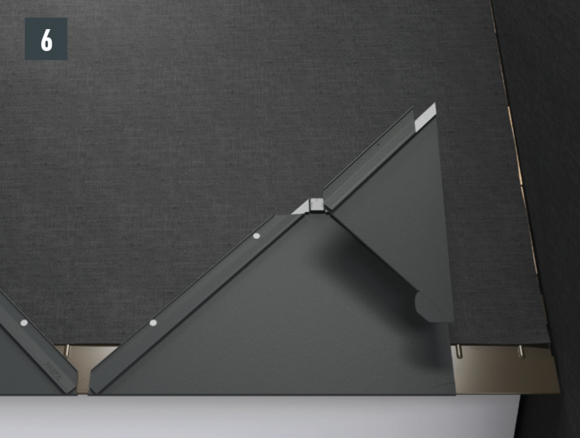

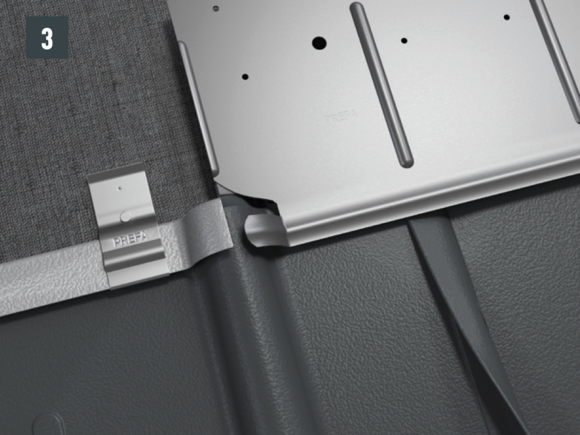

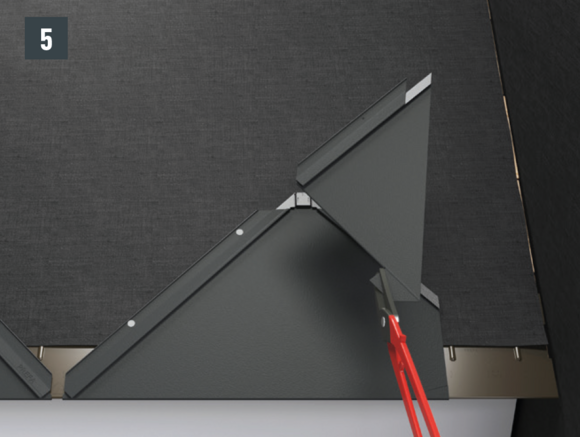

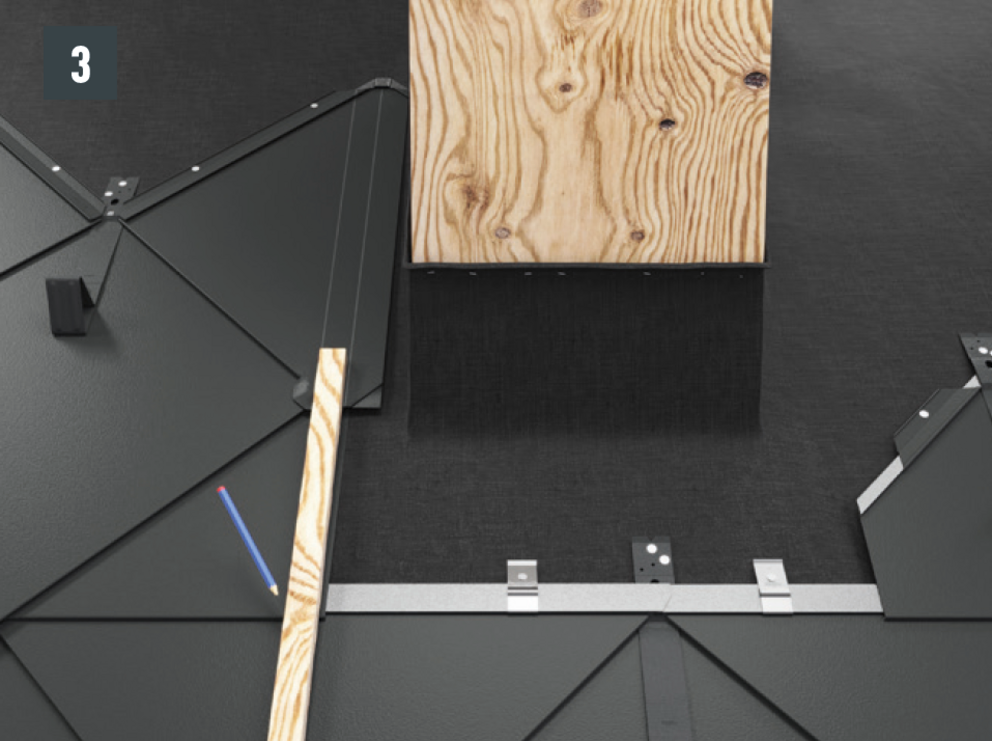

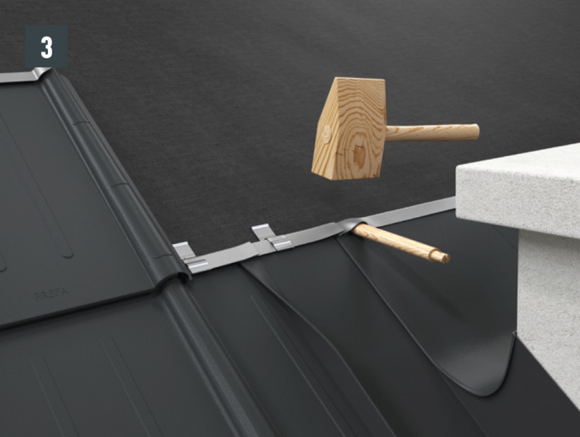

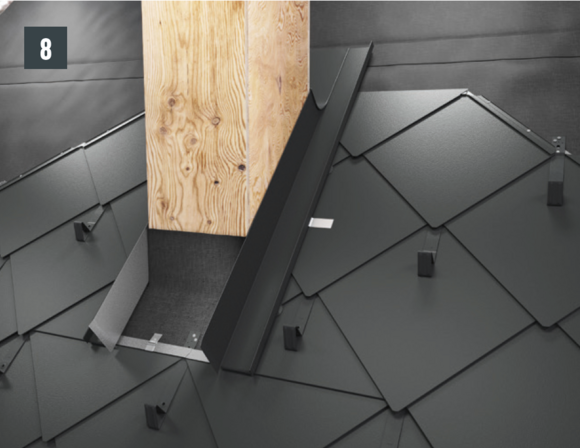

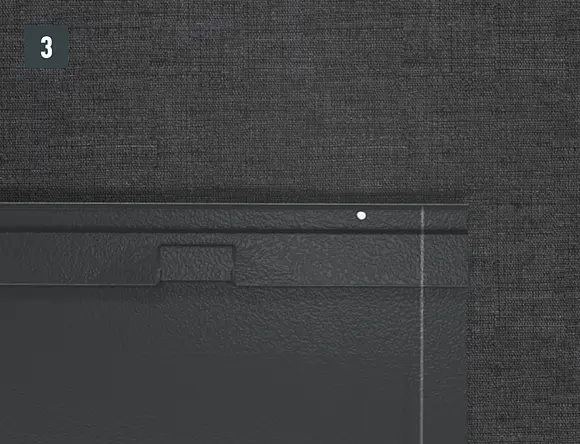

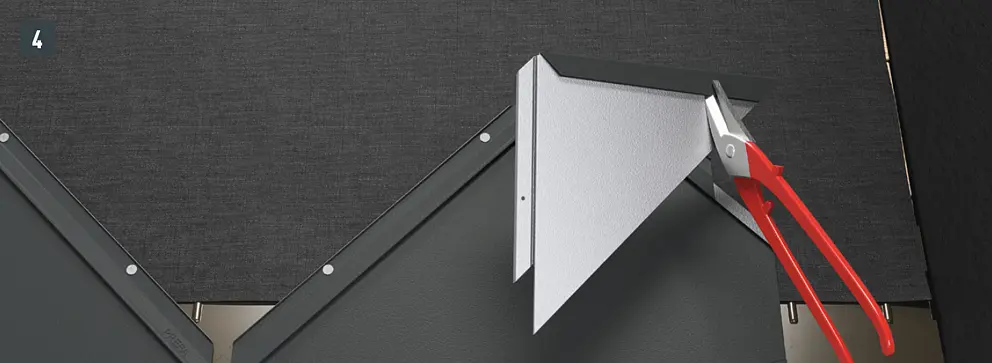

Zaznacz na dachówkach romb 29 × 29 i 44×44 szerokość obróbki lub kształt wymaganego wykroju, dodaj 30 mm na boczne zagięcie i przytnij dachówki romb (rys. 3). W przypadku każdego bocznego zagięcia dachówki romb biegnące ukośnie do dołu rąbki muszą zostać wycięte na spodzie i wygięte (rys. 4–6).

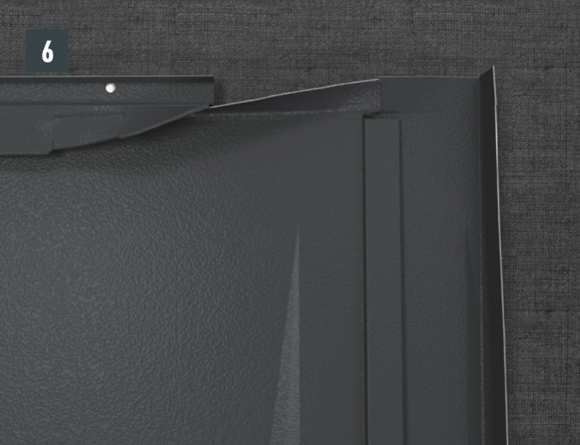

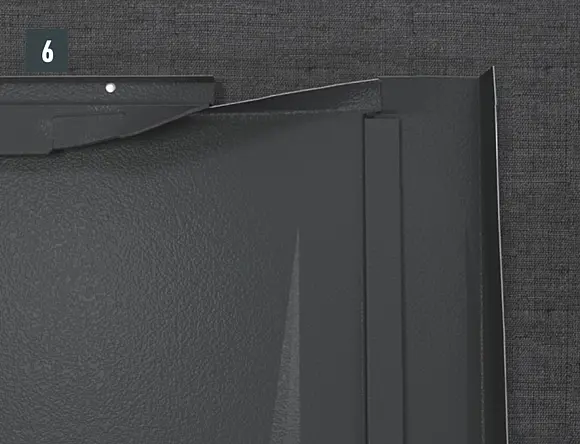

Ukośny rąbek systemowy na wierzchu, w strefie pionowej krawędzi, należy wyprofilować zgodnie z rys. 6.
Płat tylny

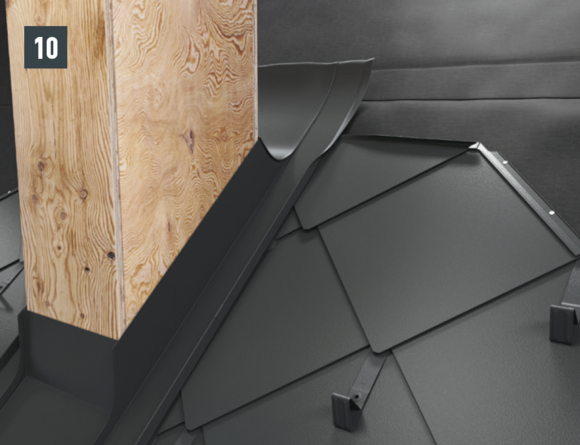

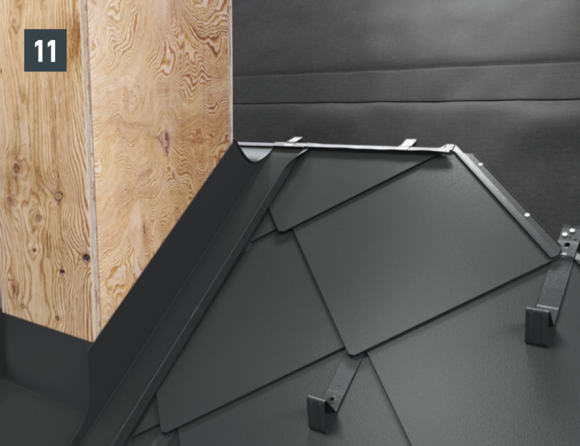

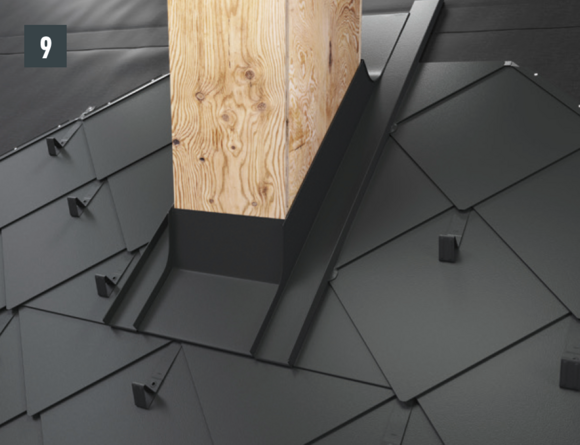

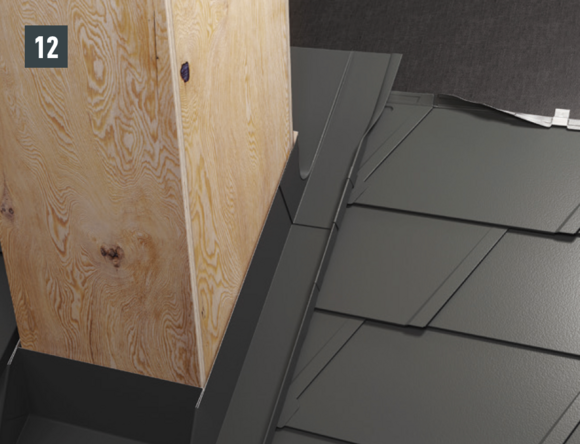

Zagnij pionowe rąbki płatów bocznych w części górnej (rys. 10) i dotnij płat tylny oraz płaty boczne z naddatkiem 30 mm (rys. 11). Utwórz obrzeże – teraz na obróbce można zamontować dachówki początkowe dla rombu 29 × 29 lub 44 × 44 i kontynuować krycie połaci dachowej.

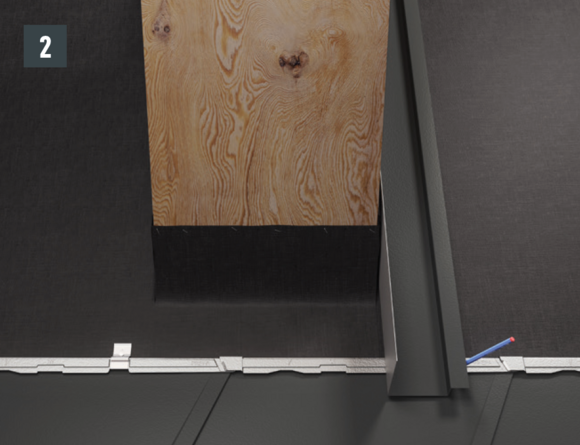

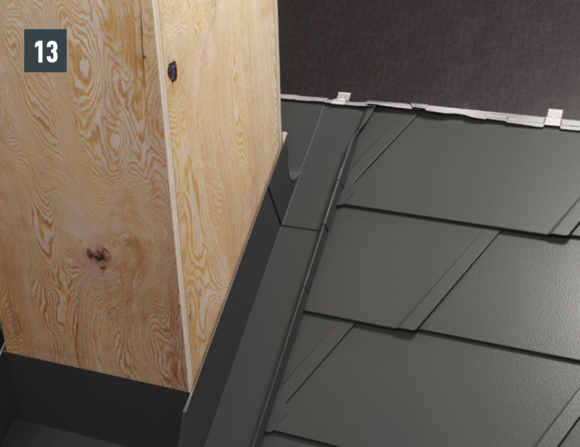

Dachówkę łupkową i dachówkę DS.19 podciągnąć w górę na tyle, aby ostatni rząd pokrycia dachowego PREFA mógł zostać przykryty pod kominem.
Wskazówka

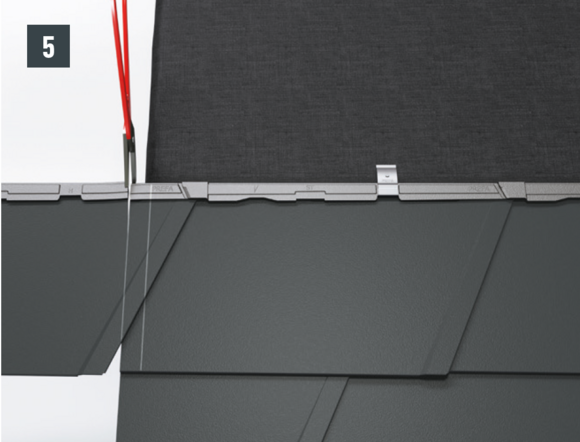

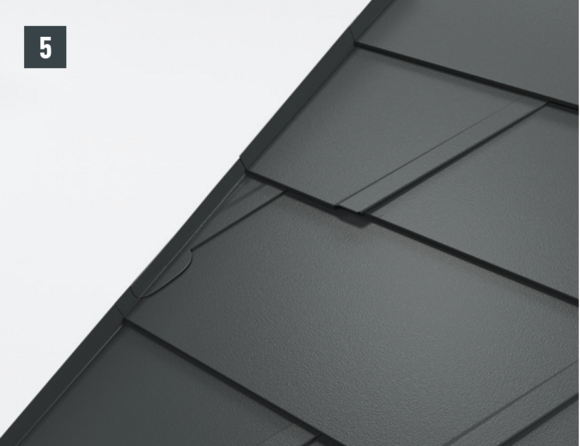

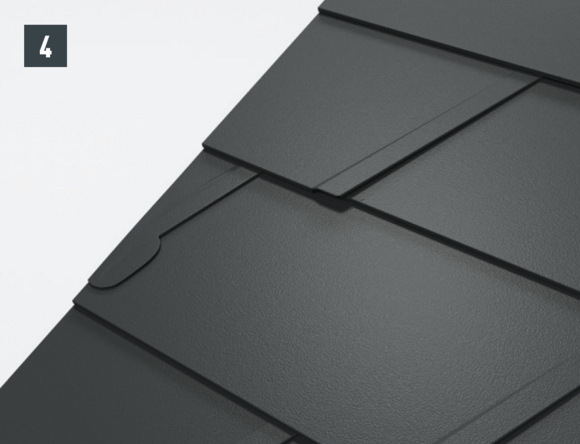

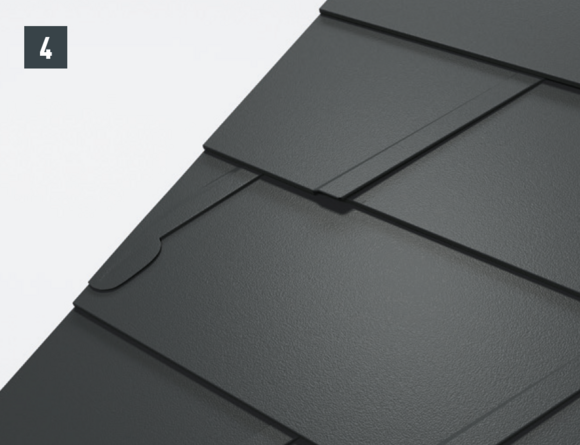

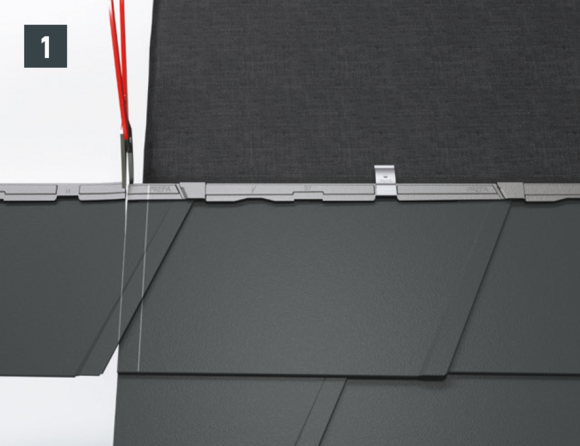

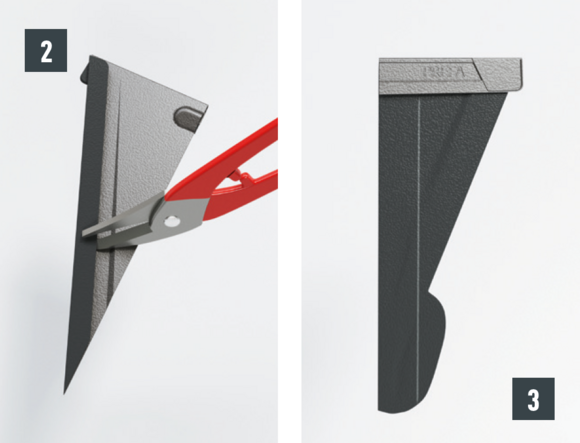

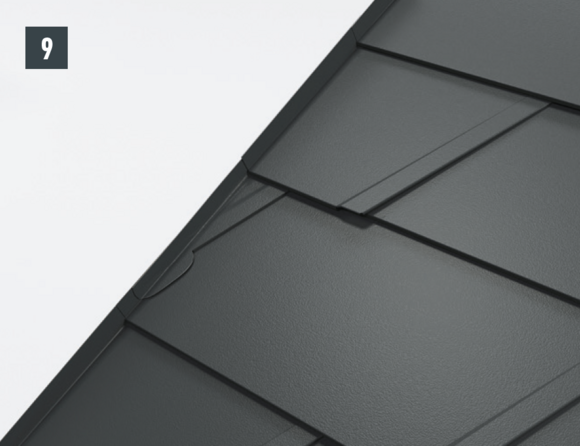

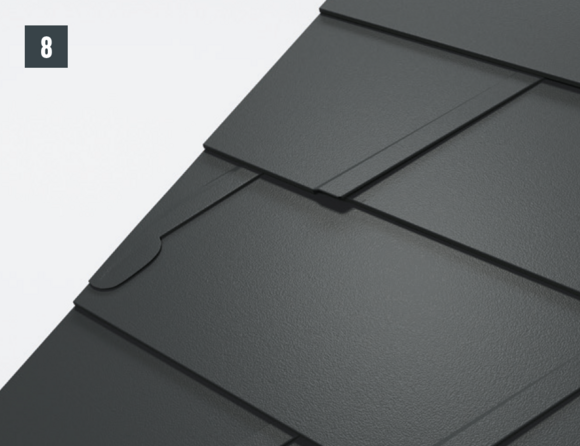

W przypadku każdego lewostronnego zagięcia dachówki łupkowej i dachówki DS.19 biegnące ukośnie do dołu rąbki muszą zostać wyprofilowane, aby zapobiec kapilarnemu podciąganiu wody.
Fachowe wykonanie zapewnia szczelność dachu podczas opadów deszczu.

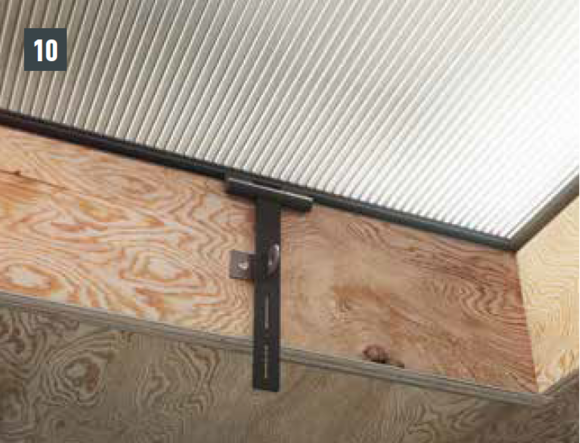

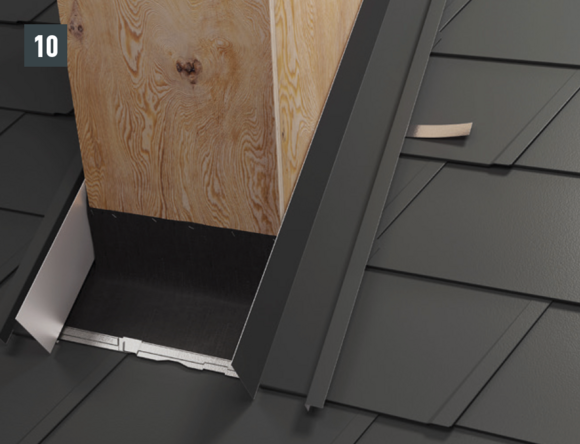

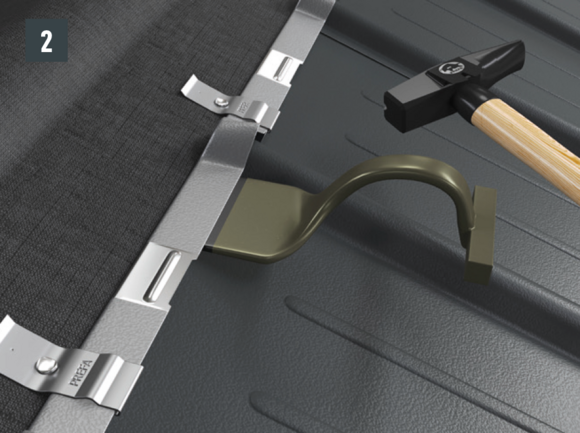

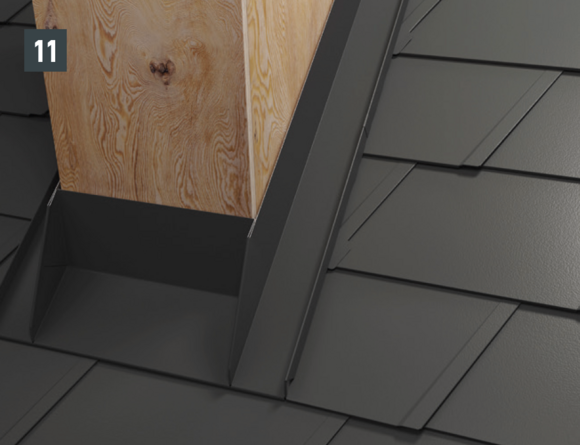

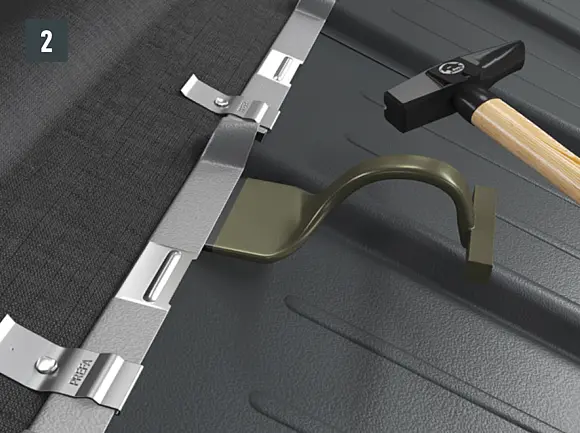

Przygotuj obróbkę (płat tylny i boczny) i przymocuj je do konstrukcji nośnej za pomocą zaczepu zwrotnego (rys. 10 + 11).
Zagnij pionowe rąbki płatów bocznych w części górnej i dotnij płat tylny oraz płaty boczne z naddatkiem 30 mm. Utwórz obrzeże – teraz na obróbce można kontynuować krycie połaci dachowej (rys. 12 + 13).

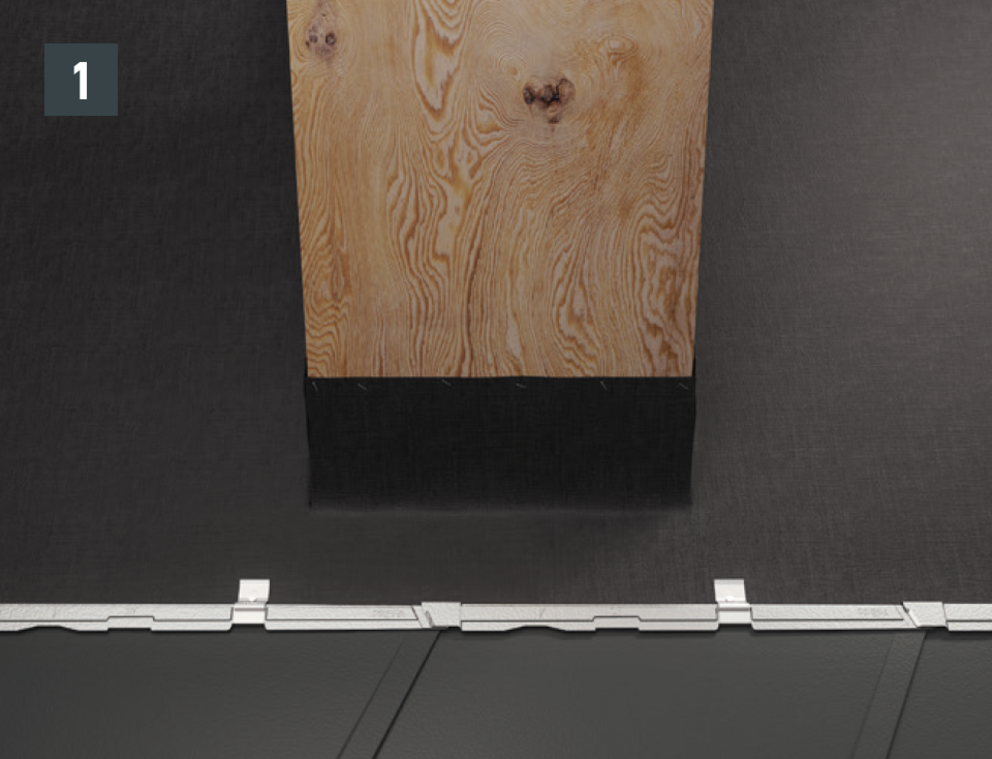

Płat przedni
Dachówkę DS.16 lub panel dachowy FX.12 podciągnąć w górę na tyle, aby ostatni cały rząd pokrycia dachowego PREFA mógł zostać przykryty pod kominem.
Długość płata przedniego zależy od całych elementów dachowych i naddatków na rąbki. Wczep dół płata przedniego w pokrycie dachowe PREFA.

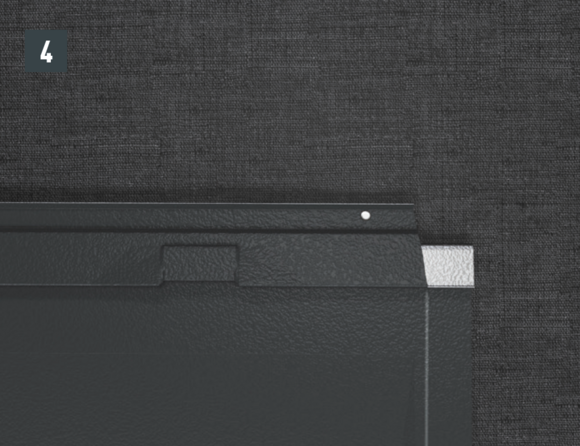

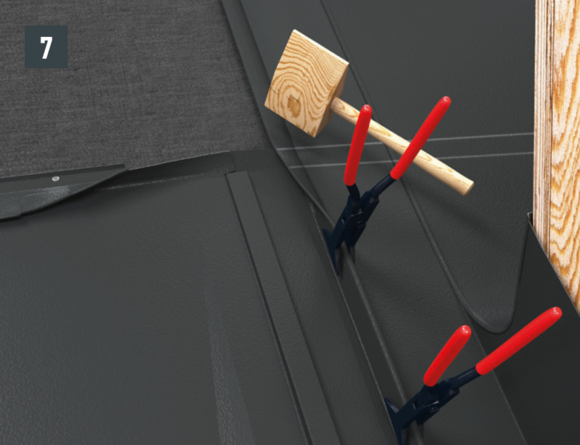

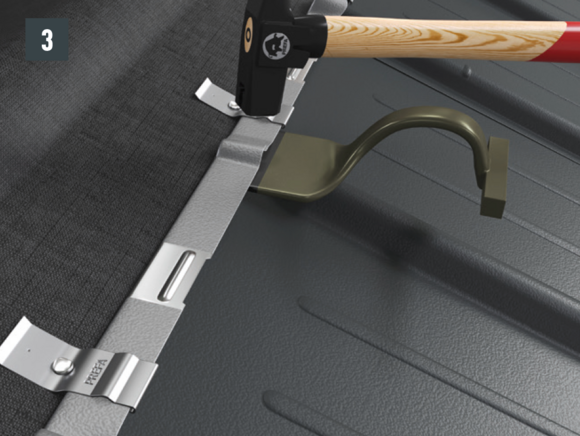

W obszarze zaginanej krawędzi wyprofiluj górny rąbek systemowy tak, aby nie naruszyć rąbka leżącego, i wygnij 30 mm dachówki R.16 lub panelu dachowego FX.12 w górę pod kątem prostym do połaci dachu (rys. 1 + 2).

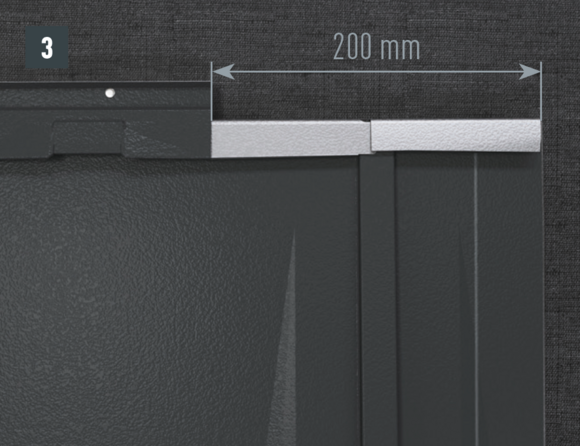

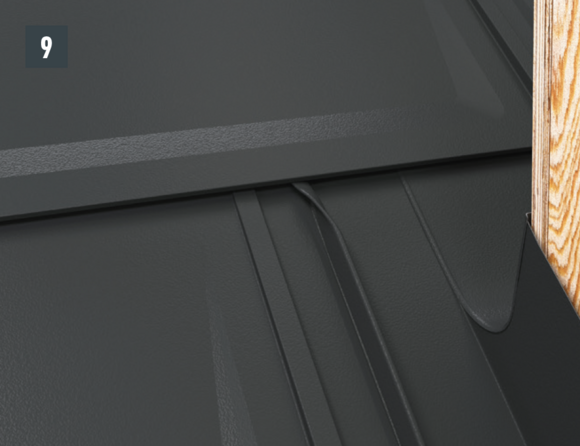

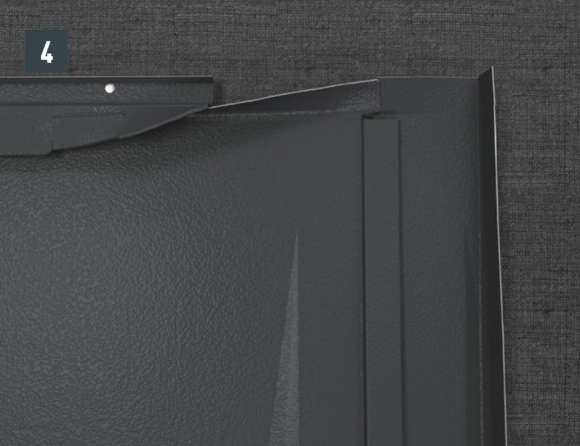

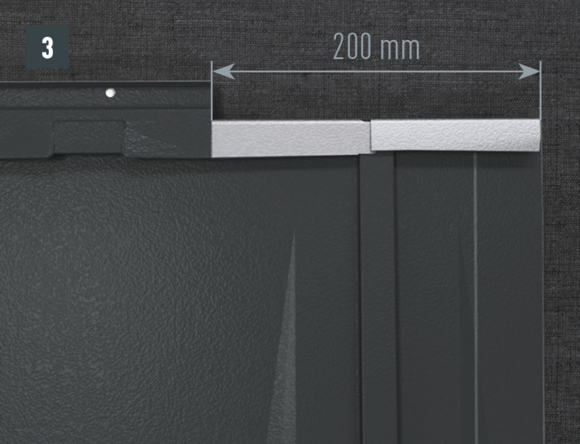

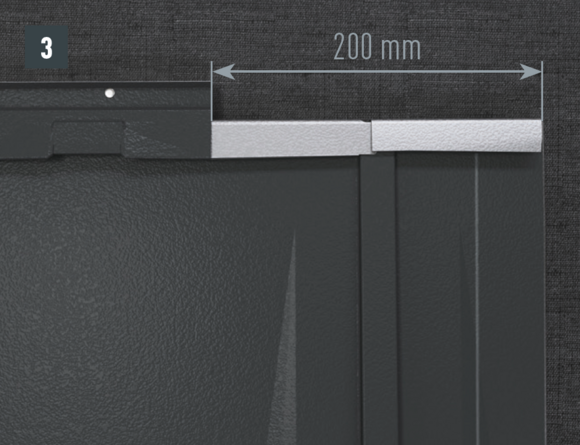

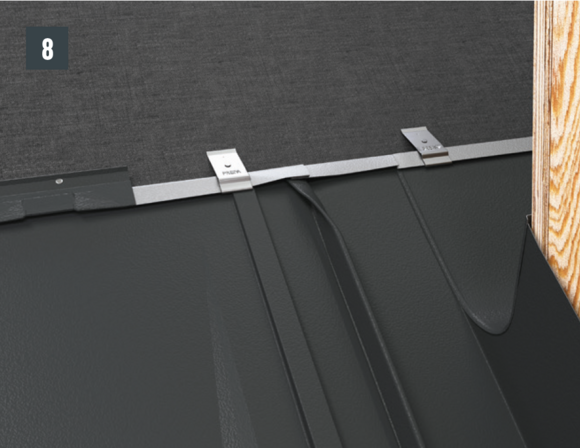

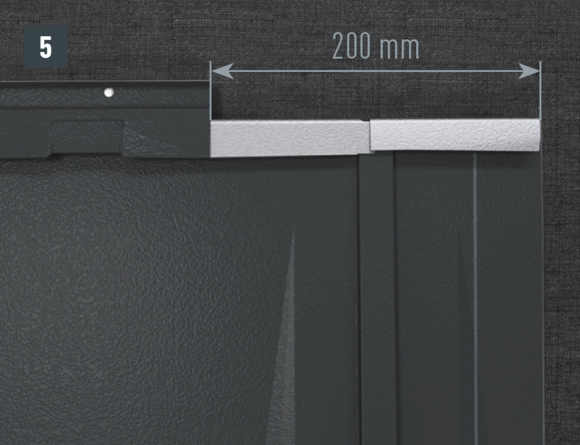

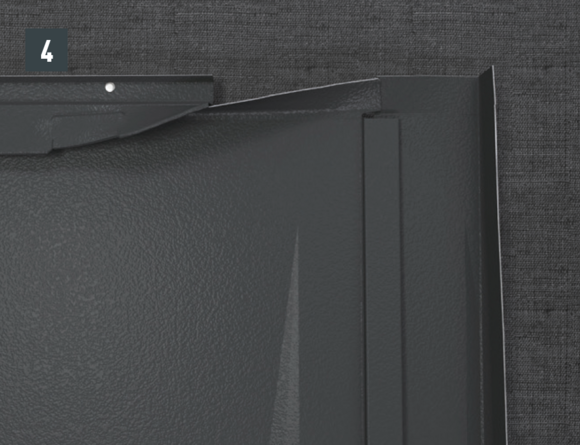

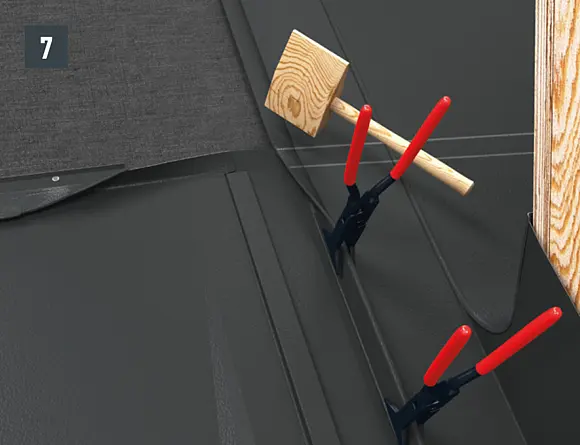

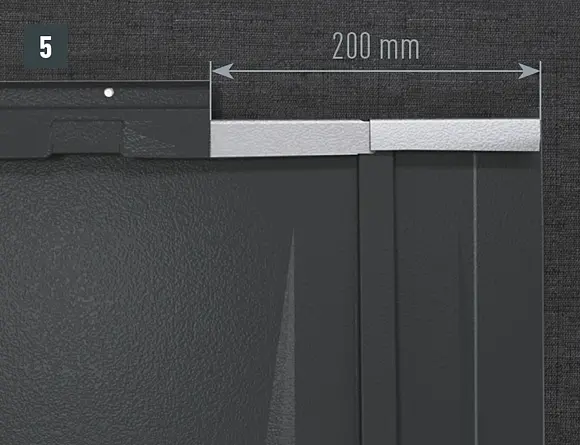

W przypadku płata tylnego obróbki górny rąbek zaczepowy dokładanej dachówki R.16 lub dokładanego panelu dachowego FX.12 należy naciąć na wysokości ok. 200 mm i wyprofilować. Rąbek zaczepowy zagina się do dołu, a boczny naddatek do góry pod kątem 90° (rys. 5 + 6). Następnie należy nałożyć górną część obróbki.

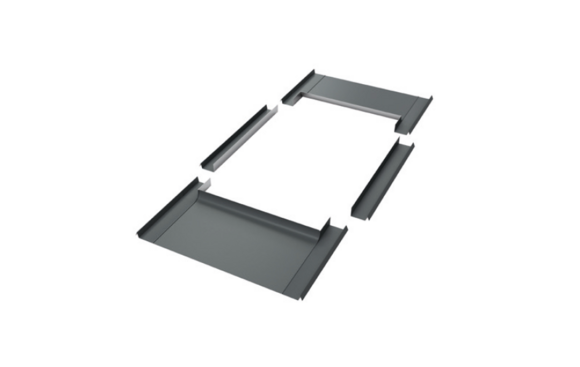

Dla standardowych okien pojedynczych firm Velux i Roto PREFA oferuje prefabrykowane kołnierze do okien do szybkiego i precyzyjnego montażu.

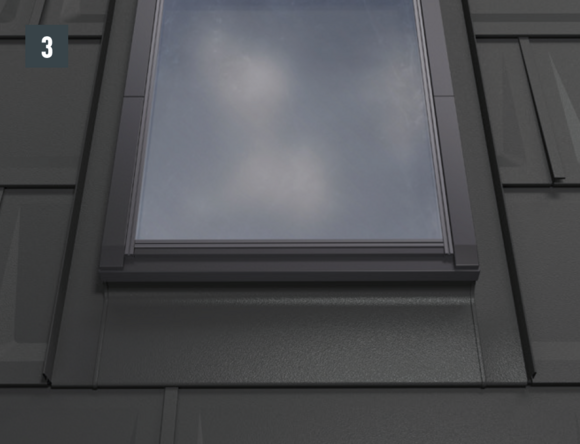

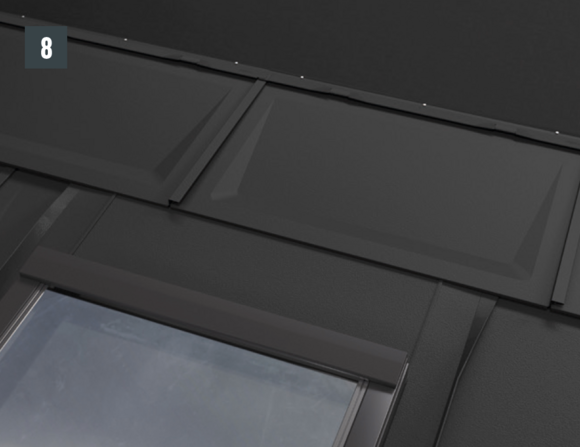

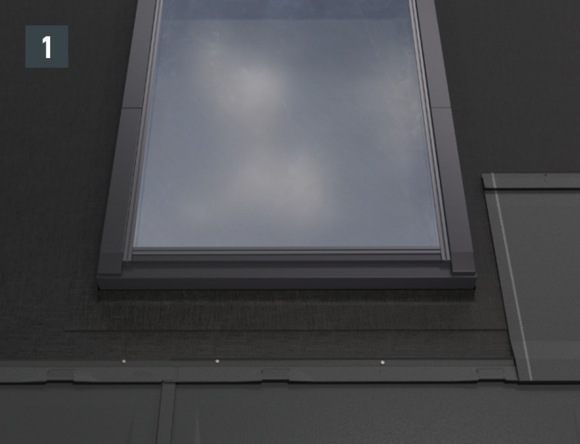

Obróbka okna połaciowego
Informacje techniczne |
lakierowane aluminium |
|---|
Wskazówka
Zagięcie pokrycia dachowego na boczne rąbki zależy od obróbki. Należy zatem przyłożyć płaty przednie i tylne do okna połaciowego i zaznaczyć położenie pionowej krawędzi.
UWAGA: Przy nachyleniu dachu mniejszym niż 20° należy dodatkowo uszczelnić rąbki poprzeczne i styki płatów obróbki.
Podczas instalacji należy przestrzegać instrukcji montażu PREFA oraz obowiązujących norm branżowych i przepisów BHP.

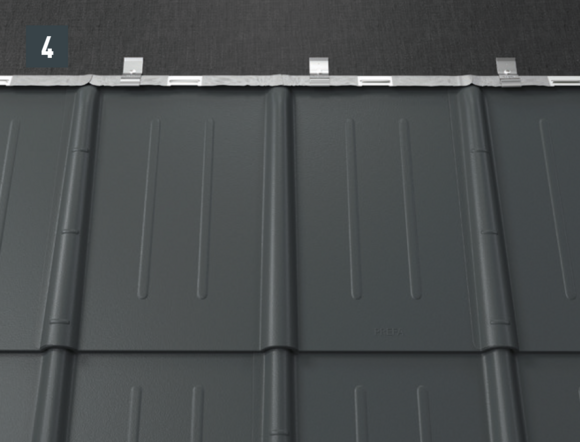

Pokrycie dachowe PREFA podciągnij w górę na tyle, aby ostatni rząd pokrycia dachowego PREFA mógł zostać przykryty pod kominem.

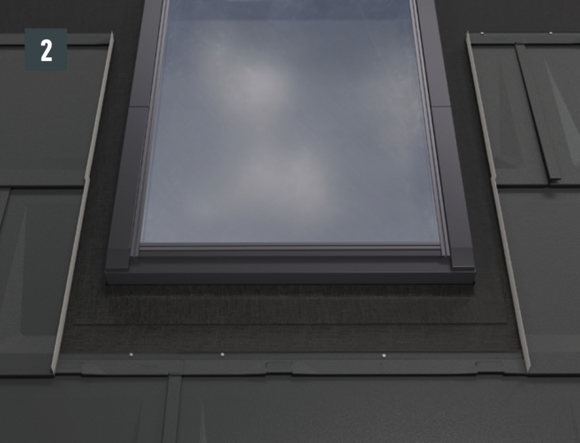

Po ułożeniu dachówki klasycznej aż do żądanego położenia obróbki okna połaciowego należy wyrównać położenie górnego obrzeża dachówki w taki sposób, aby można było wczepić płat przedni kołnierza PREFA do okna dachowego.

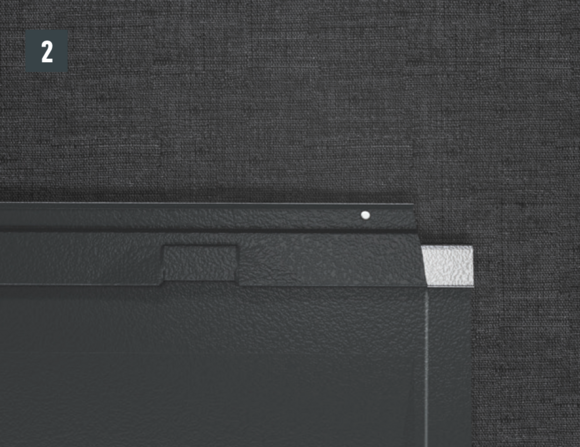

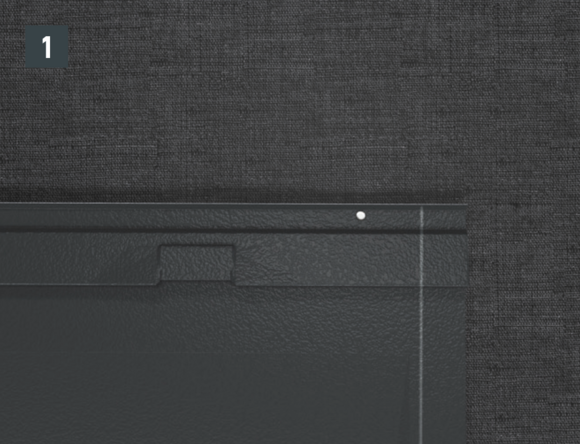

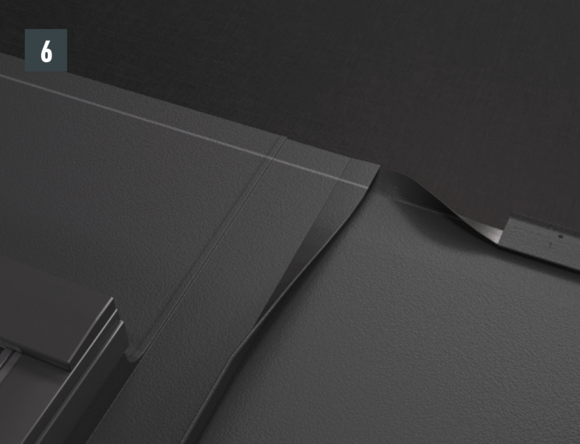

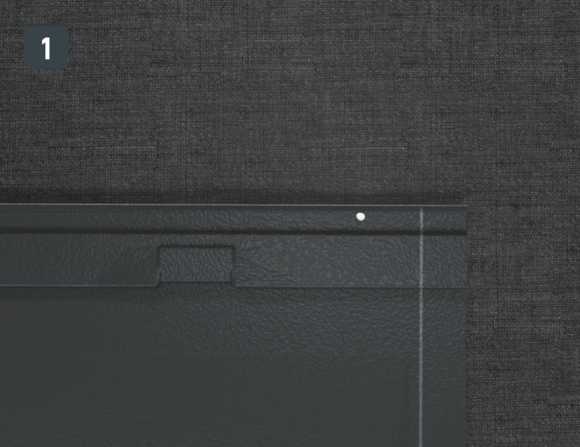

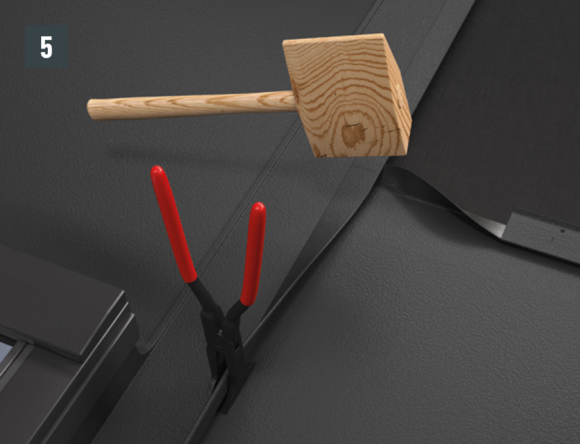

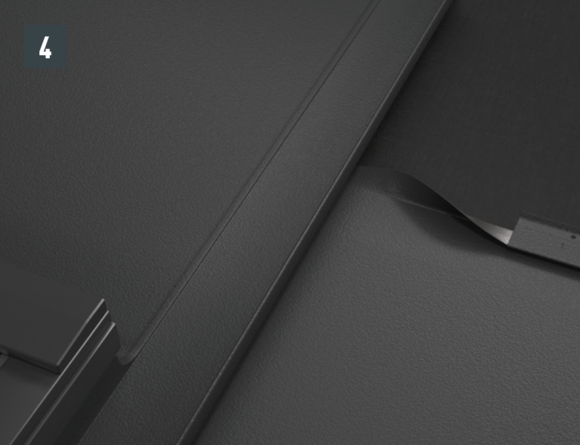

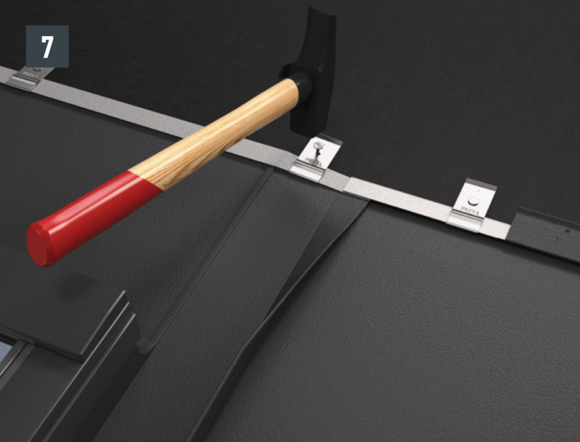

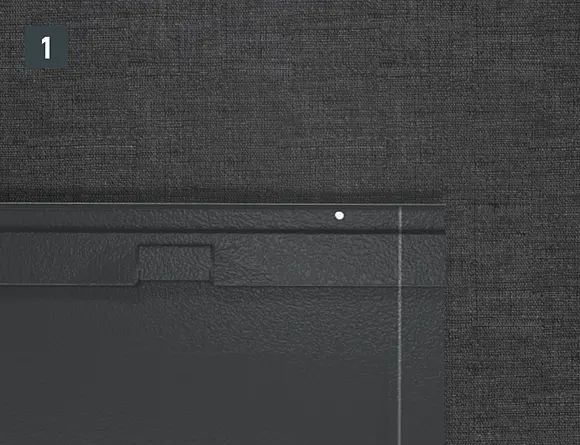

W obszarze zaginanej krawędzi wyprofiluj górny rąbek systemowy tak, aby nie naruszyć rąbka leżącego (rys. 1 i 2), i wygnij 30 mm dachówki R.16 lub panelu dachowego FX.12 w górę pod kątem prostym do połaci dachu.
W przypadku każdego lewostronnego zagięcia dachówki łupkowej i dachówki DS.19 biegnące ukośnie do dołu rąbki muszą zostać wyprofilowane, aby zapobiec kapilarnemu podciąganiu wody.
Fachowe wykonanie zapewnia szczelność dachu podczas opadów deszczu.
Łączenie przednie

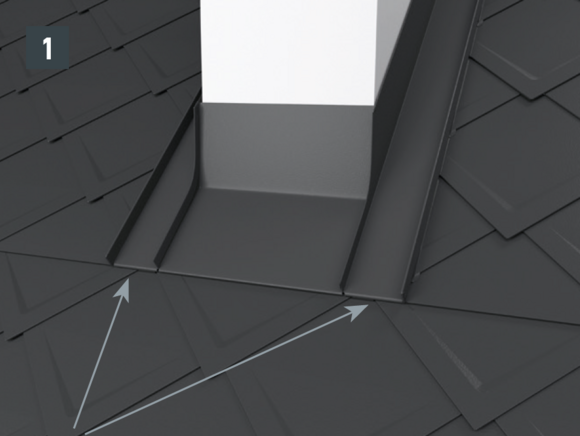

W ramach przygotowania do montażu płata przedniego obróbki okna połaciowego należy zamontować dachówki końcowe dla rombu 29 × 29 lub 44×44. Zapewniają one poziomy rąbek zaczepowy, umożliwiający połączenie obróbki z pokryciem w sposób odporny na deszcz.
Łączenie boczne

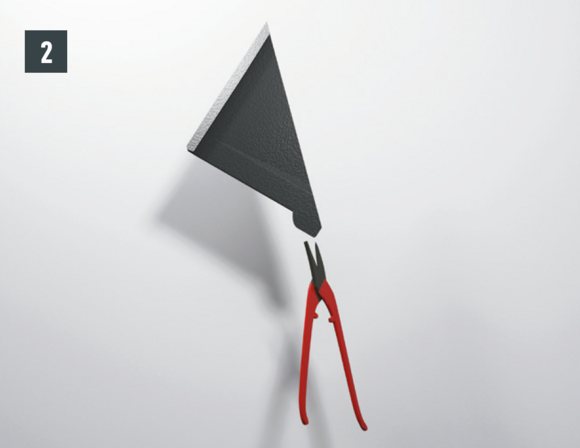

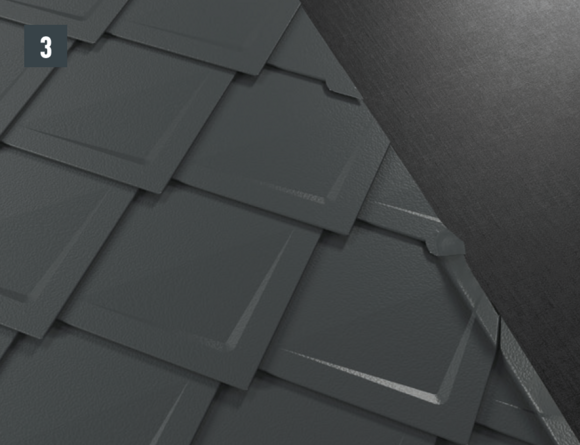

W przypadku każdego bocznego zagięcia dachówki romb 29 × 29 i 44 × 44 biegnące ukośnie do dołu rąbki muszą zostać wycięte na spodzie i wygięte.
Fachowe wykonanie zapewnia szczelność dachu podczas opadów deszczu.
Płat tylny

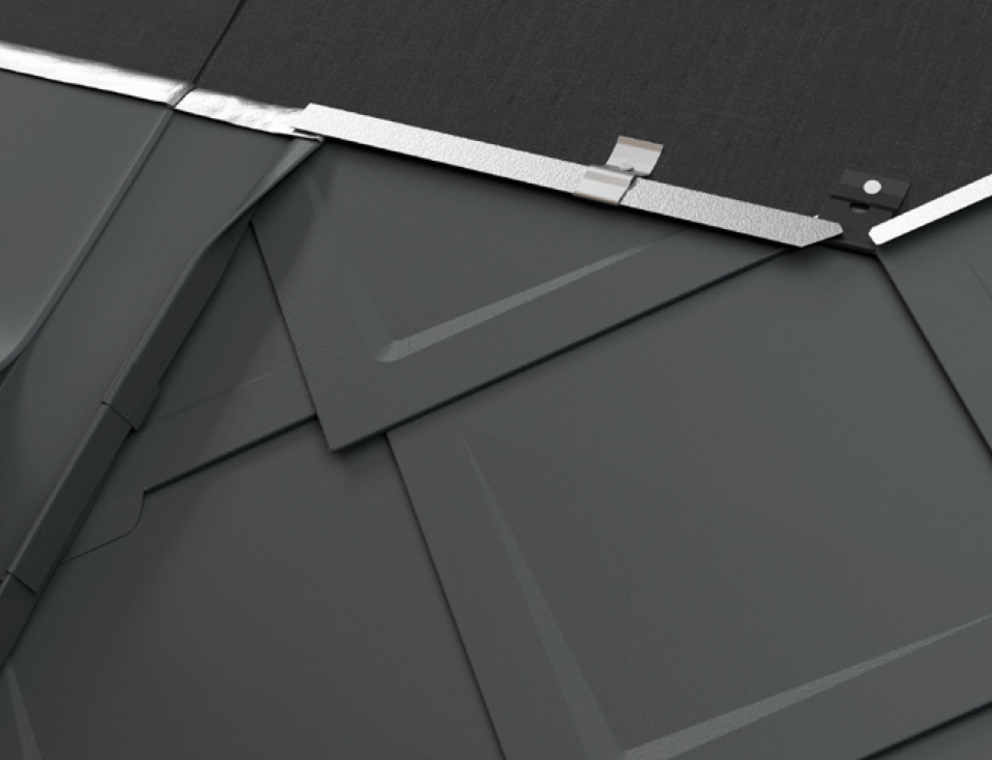

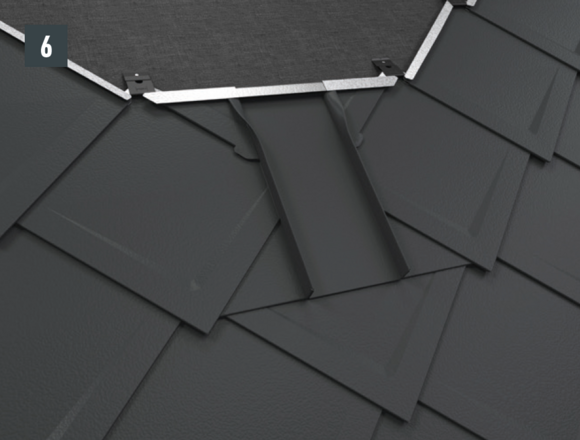

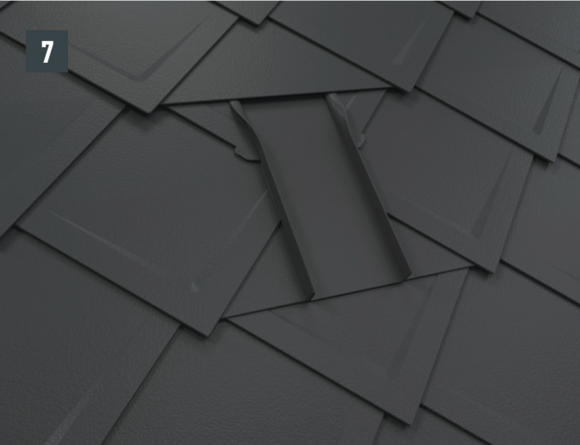

Aby uzyskać poziomy rąbek zaczepowy, umożliwiający połączenie obróbki z tyłu wyłazu z pokryciem w sposób odporny na deszcz, należy zamontować dachówki końcowe dla rombu 29 × 29 lub 44 × 44.
Następnie na obróbce można zamontować dachówki początkowe dla rombu 29 × 29 lub 44 × 44 i kontynuować krycie połaci dachowej.

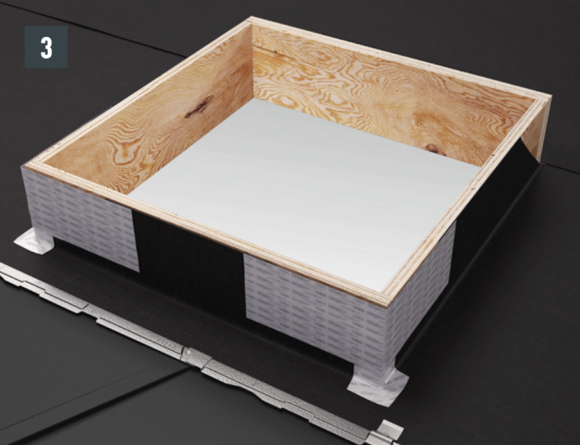

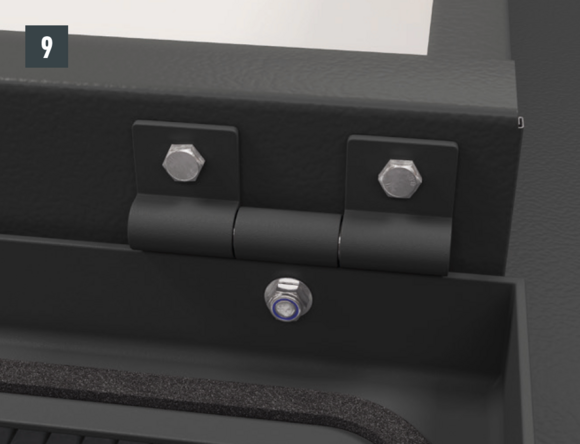

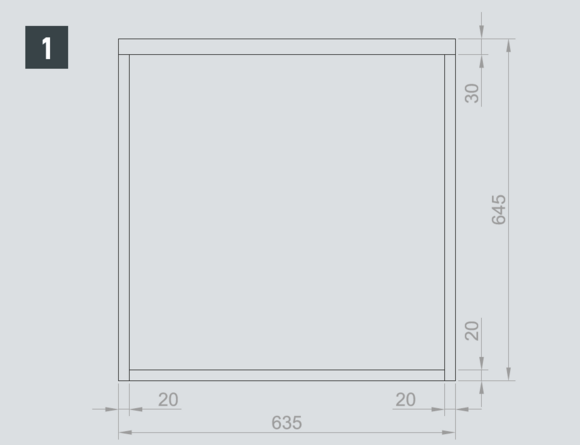

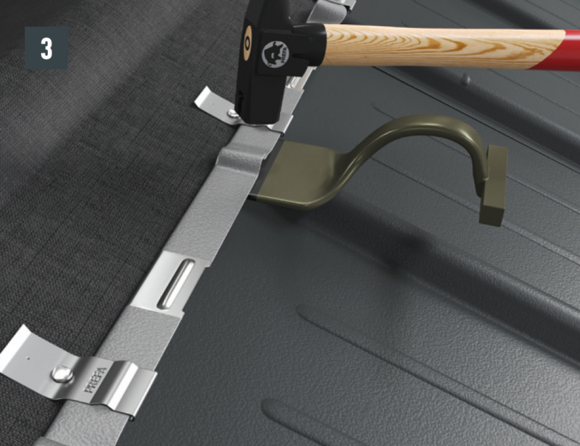

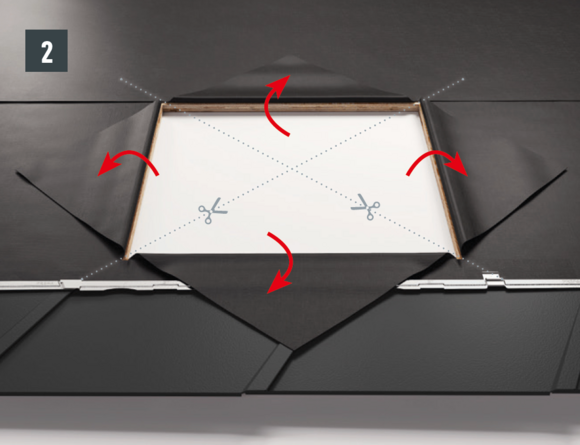

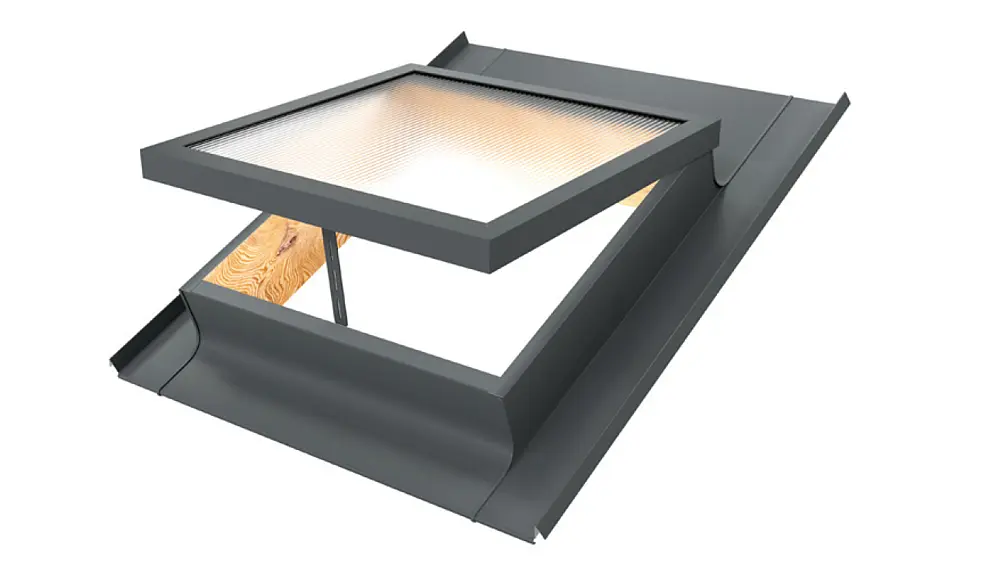

Aby umożliwić połączenie z dachem spodnim lub warstwą rozdzielającą, kołnierz wyłazu dachowego nie jest fabrycznie zamontowany do drewnianej ramy.
Wskazówka
Minimalny kąt nachylenia dachu dla wyłazu dachowego: 12°; należy zachować minimalny kąt nachylenia danego pokrycia dachowego PREFA.
UWAGA: Wyłaz dachowy nadaje się wyłącznie do wentylowanych (nieogrzewanych) poddaszy.

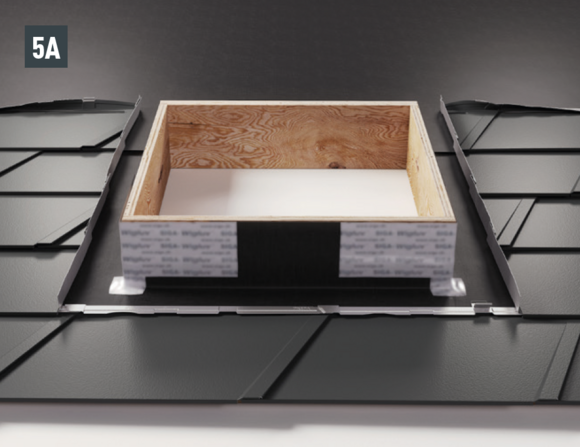

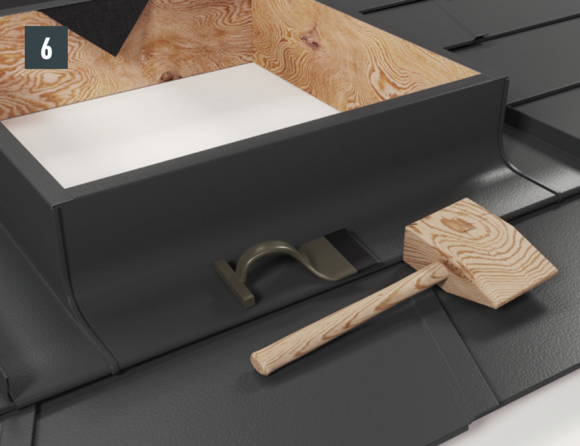

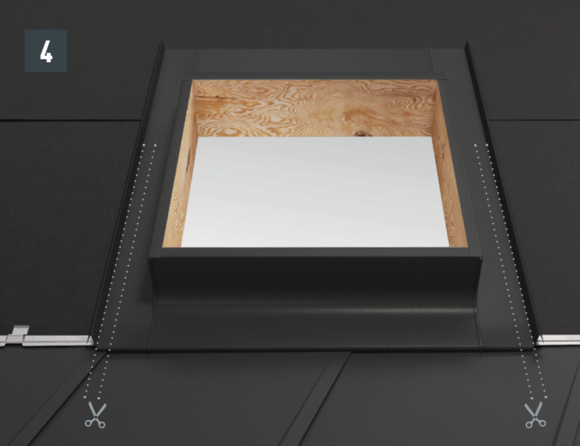

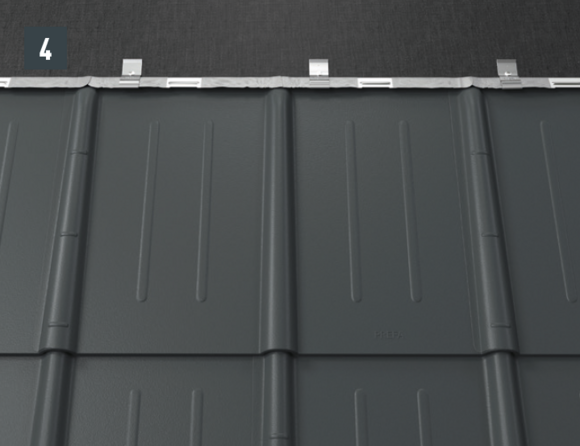

Ułóż pokrycie dachowe aż do wymaganej pozycji wyłazu dachowego.
UWAGA: Uwzględnić długość krokwi.
Po ułożeniu dachówki klasycznej aż do żądanego położenia wyłazu dachowego należy wyrównać położenie górnego obrzeża dachówki w taki sposób, aby można było wczepić płat przedni kołnierza wyłazu.

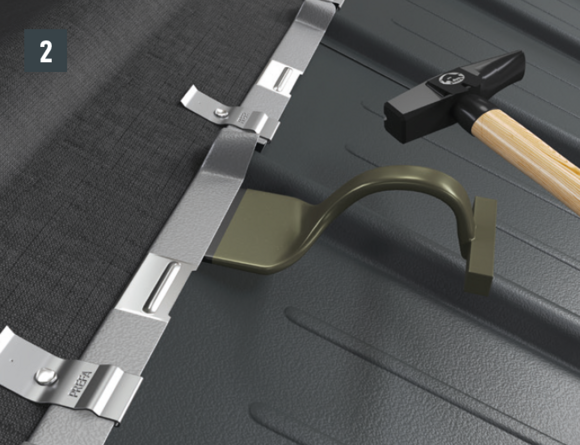

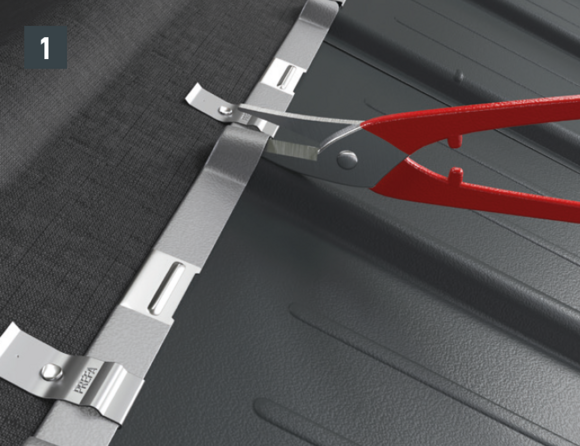

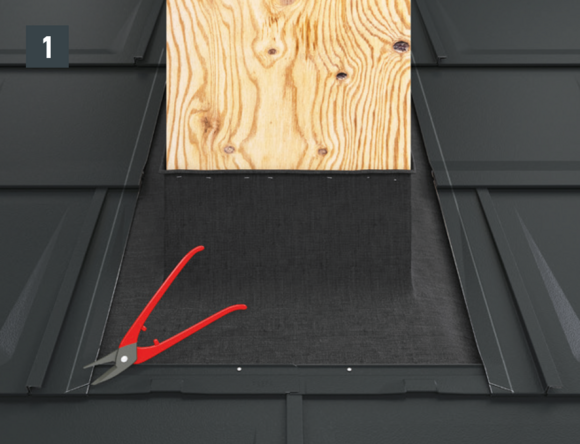

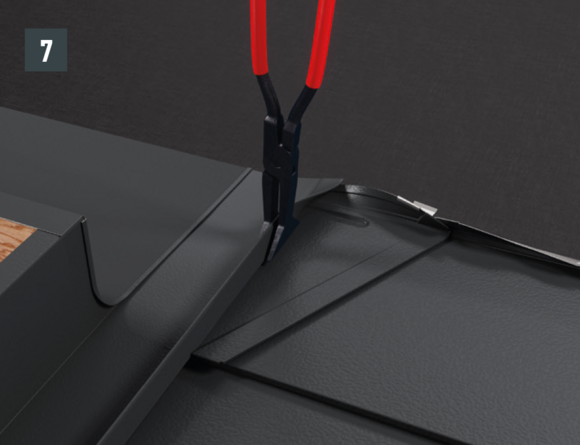

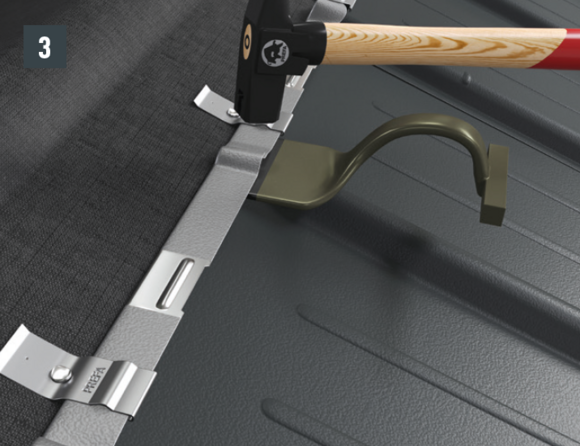

W obszarze zaginanej krawędzi wyprofiluj górny rąbek systemowy tak, aby nie naruszyć rąbka leżącego, i wygnij 30 mm dachówki R.16 lub panelu dachowego FX.12 w górę pod kątem prostym do połaci dachu (rys. 1 + 2).
W przypadku każdego lewostronnego zagięcia dachówki łupkowej i dachówki DS.19 biegnące ukośnie do dołu rąbki muszą zostać wyprofilowane, aby zapobiec kapilarnemu podciąganiu wody.
Fachowe wykonanie zapewnia szczelność dachu podczas opadów deszczu.
Łączenie przednie

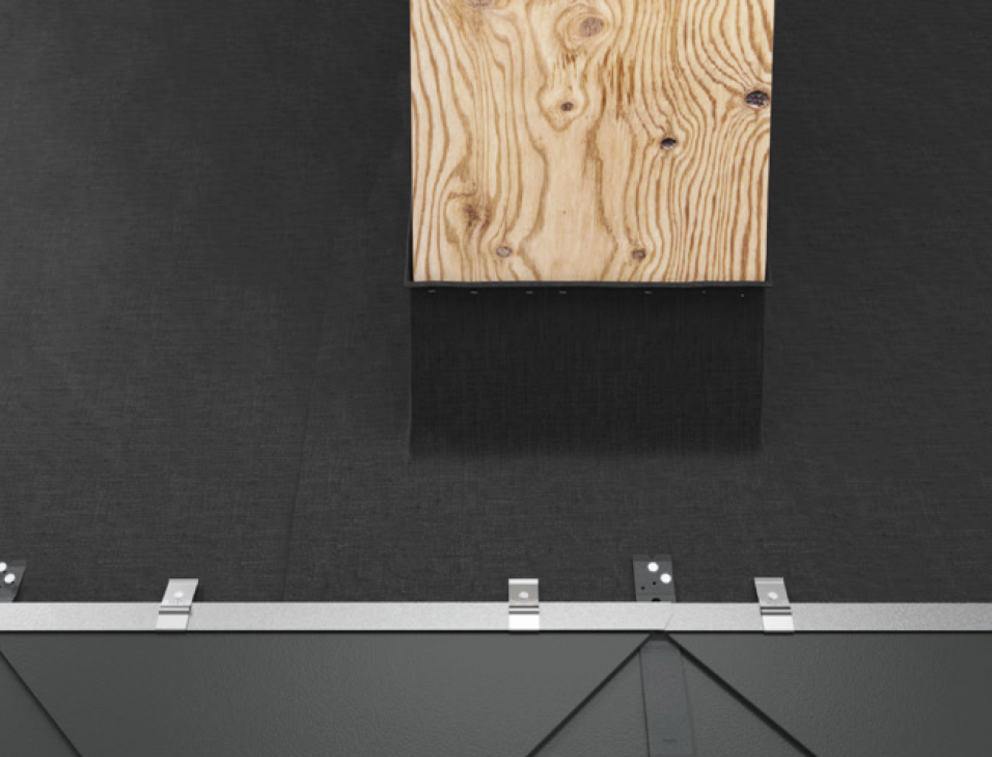

W ramach przygotowania do montażu płata przedniego kołnierza wyłazu dachowego należy zamontować dachówki końcowe dla rombu 29 × 29 lub 44×44. Zapewniają one poziomy rąbek zaczepowy, umożliwiający połączenie obróbki z pokryciem w sposób odporny na deszcz.
Łączenie boczne

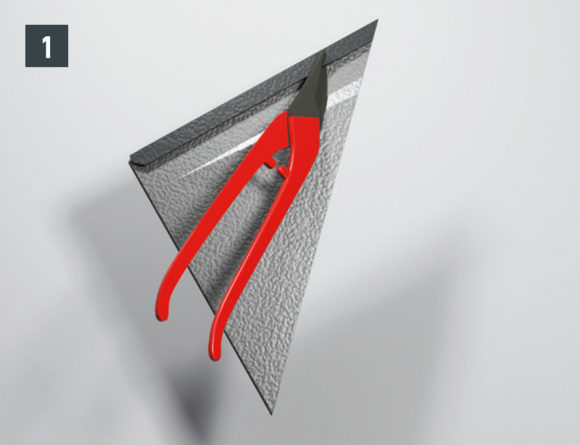

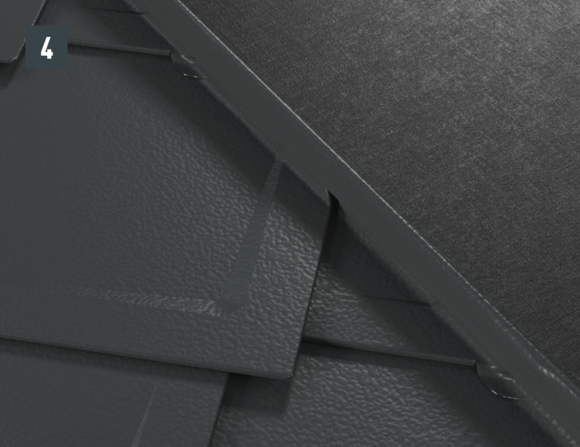

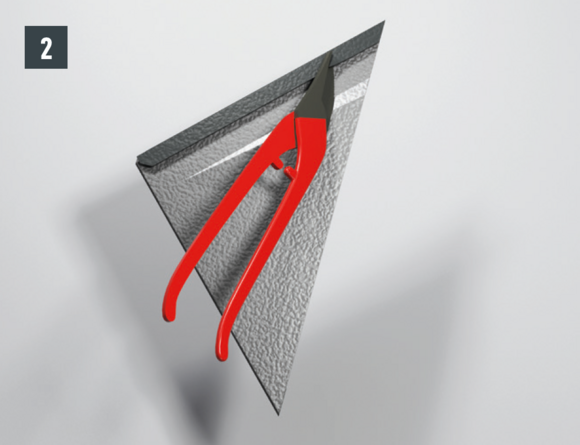

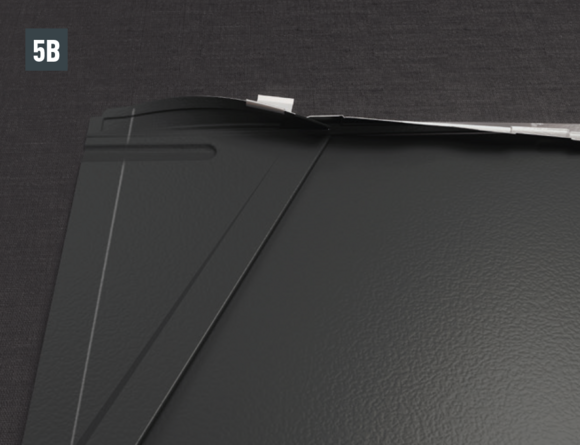

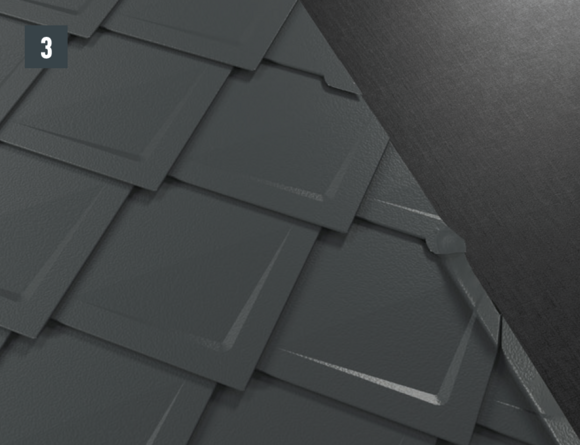

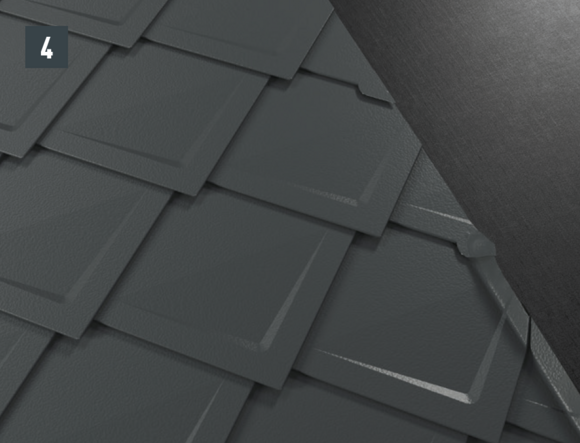

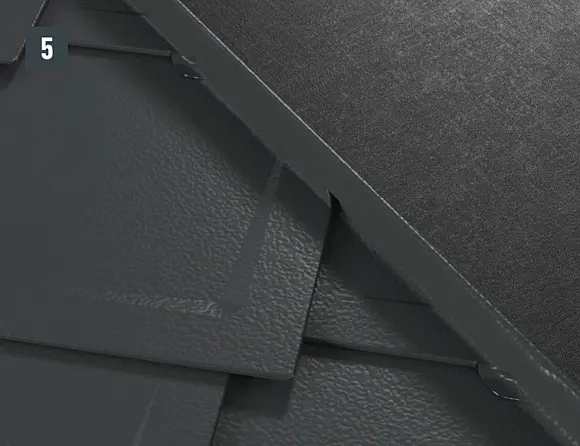

W przypadku każdego bocznego zagięcia dachówki romb 29 × 29 i 44 × 44 biegnące ukośnie do dołu rąbki muszą zostać wycięte na spodzie i wygięte (rys. 1,2,3 + 4).
Płat tylny

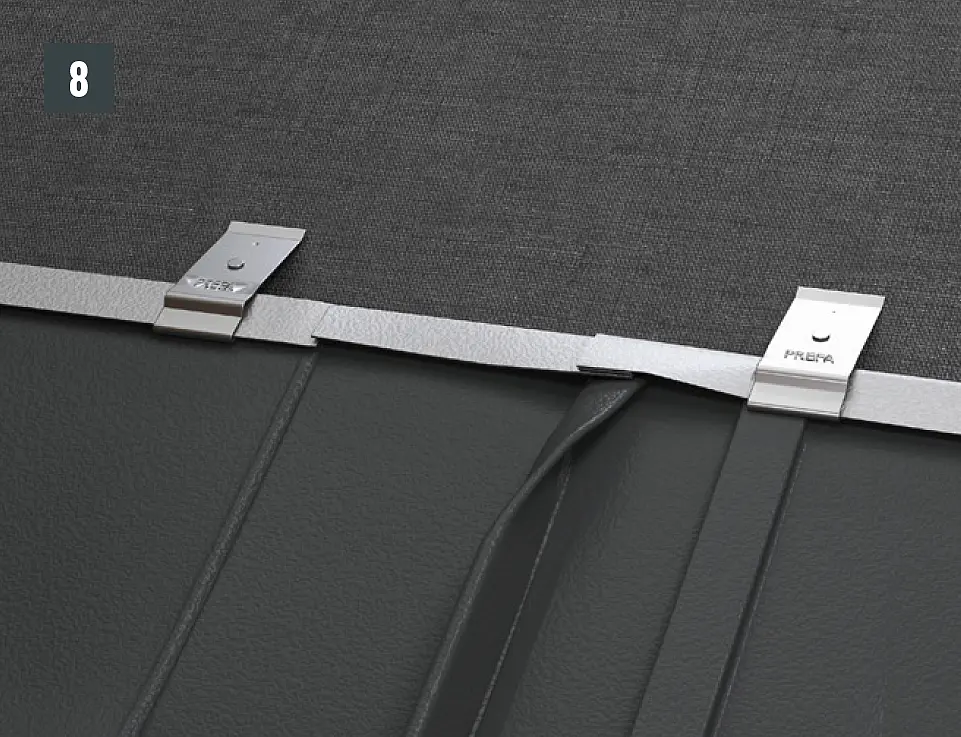

Aby uzyskać poziomy rąbek zaczepowy, umożliwiający połączenie obróbki z tyłu wyłazu z pokryciem w sposób odporny na deszcz, należy zamontować dachówki końcowe dla rombu 29 × 29 lub 44 × 44.
Następnie na obróbce można zamontować dachówki początkowe dla rombu 29 × 29 lub 44 × 44 i kontynuować krycie połaci dachowej.

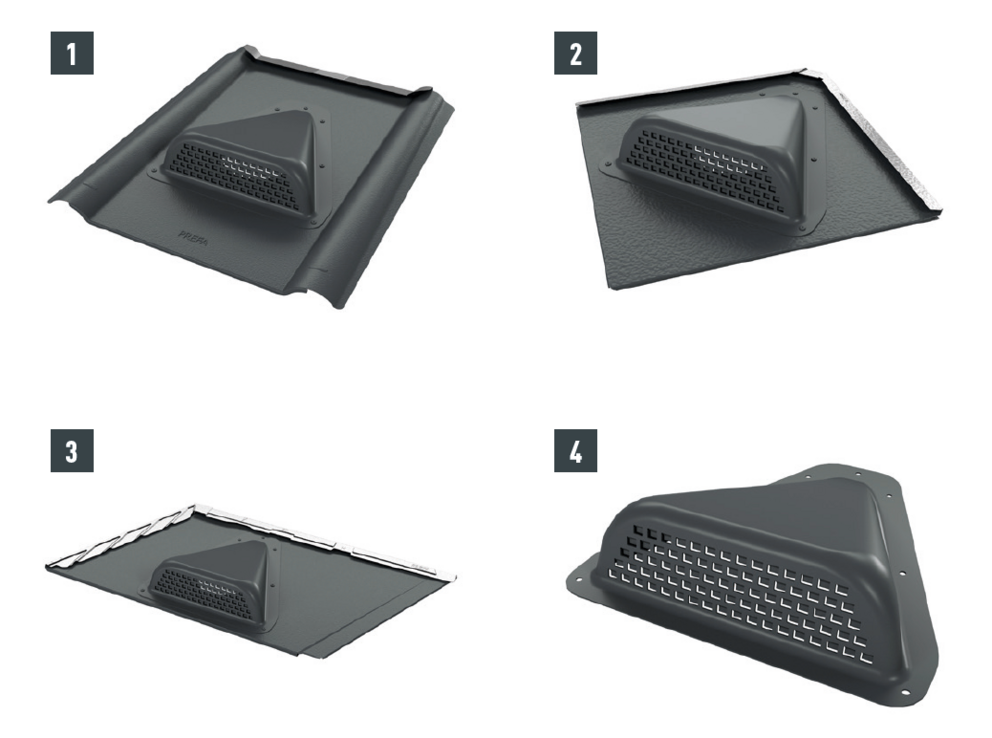

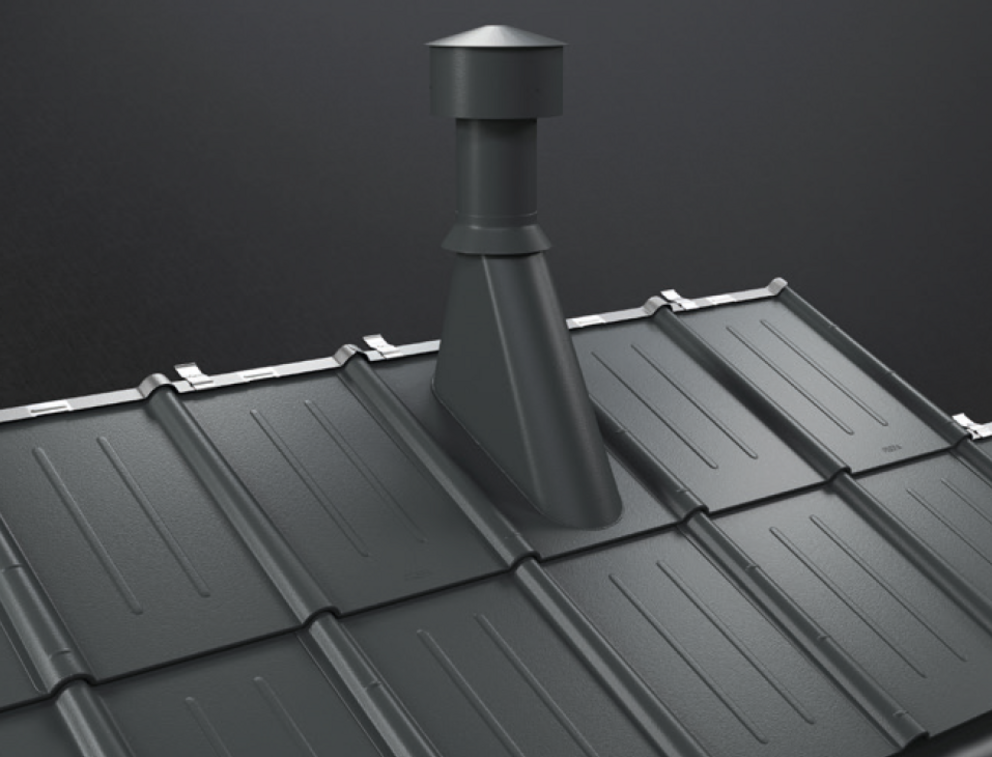

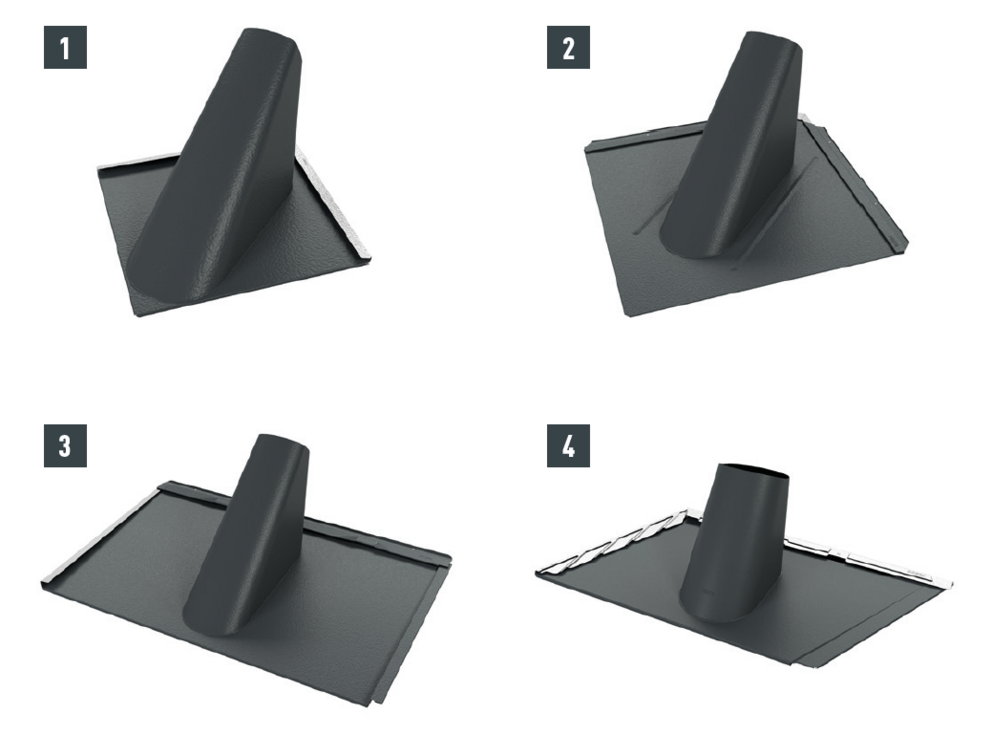

Elementy wentylacyjne do dachówki romb 29 × 29 (1), dachówki romb 44 × 44 (2), dachówki R.16 i paneli dachowych FX.12 (3) oraz do dachówki DS.19 (4) są dostosowane do wymiarów danego systemu dachowego PREFA i mogą zostać łatwo połączone z pokryciem. są dostosowane do wymiarów danego systemu dachowego PREFA i mogą zostać łatwo połączone z pokryciem.
Wskazówka
Pamiętaj o poprawnym poprowadzeniu przepustu rury wentylacyjnej przez konstrukcję nośną.
Ponadto przejście przez/przyłączenie do różnych warstw (pokład, izolacja cieplna, warstwa hermetyczna itp.) należy wykonać zgodnie z krajowymi normami i przepisami w sposób profesjonalny.

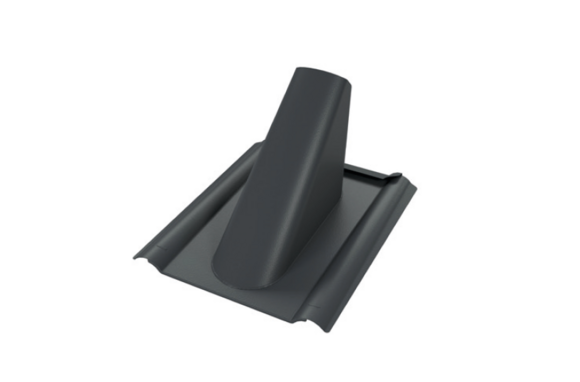

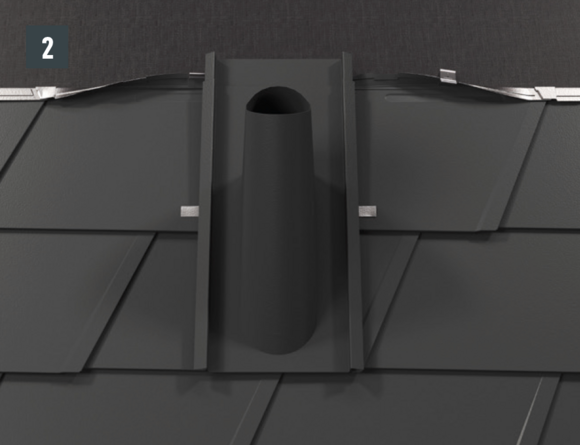

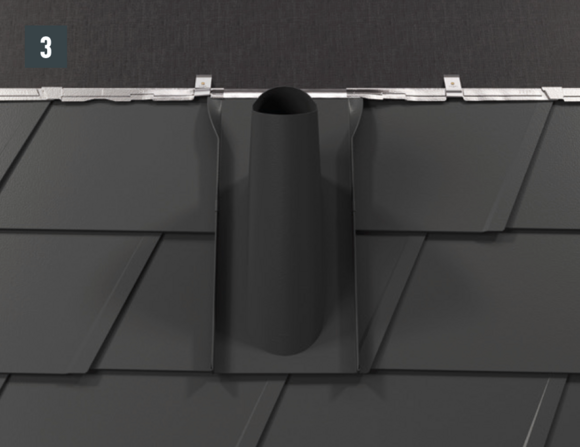

Maskownica rury wentylacyjnej do dachówki klasycznej ma kształt połówki dachówki z walcowanym stożkowym króćcem.
Jeśli położenie przebicia zostało wykonane wcześniej i nie pozwala na zastosowanie elementu wentylacyjnego, przepusty rurowe można wykonać przy użyciu elementu wentylacyjnego do zafelcowania. Elementy wentylacyjne do zafelcowania nadają się do przepustów rurowych o Ø 80–125 mm.
Element wentylacyjny ma, w zależności od systemu dachowego, szerokość równą 1 lub 2 rzędom i pod względem otoczenia bocznego można go zamontować w dowolnym miejscu.

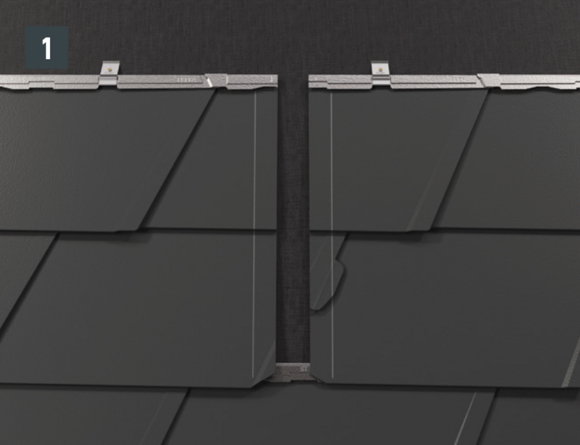

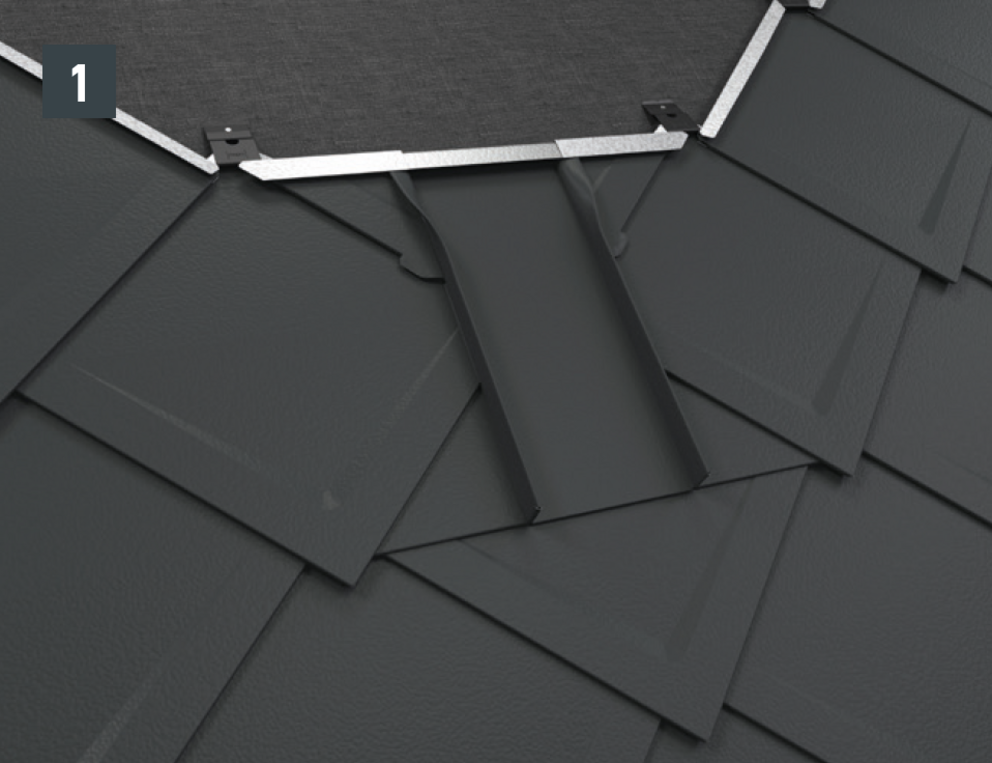

W przypadku dachówki romb 29 × 29 lub 44 × 44 montaż elementu wentylacyjnego wymaga ułożenia dachówek początkowych i końcowych (rsy. 1).
Zapewniają one poziomy rąbek zaczepowy, umożliwiający połączenie elementu wentylacyjnego z pokryciem w sposób odporny na deszcz.

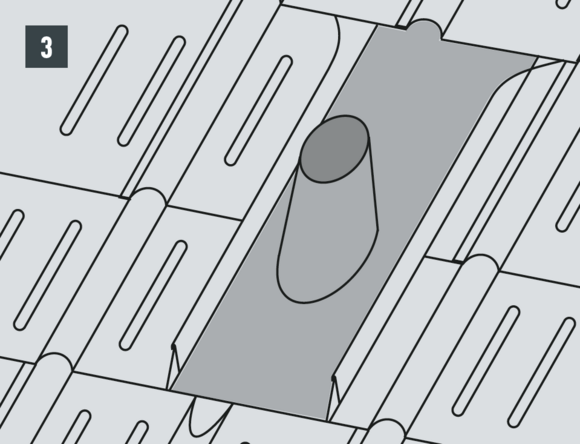

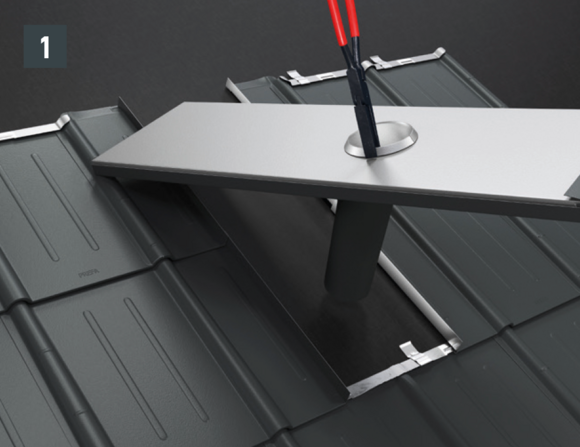

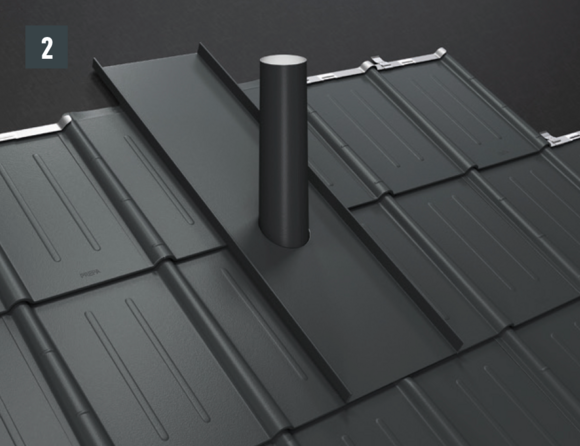

Alternatywą dla elementu wentylacyjnego do zafelcowania jest zafelcowanie króćca w blasze podkładowej i ułożenie go na pokryciu dachowym. Połączenie z pokryciem dachowym jest wykonywane analogicznie jak w przypadku elementu wentylacyjnego do zafelcowania, za pomocą rąbków stojących (rys. 1 + 2).

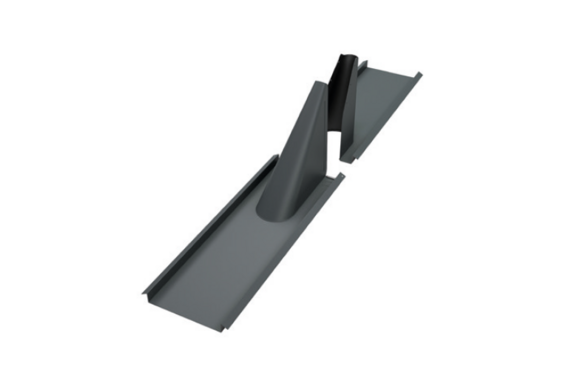

Jeśli nasunięcie elementu wentylacyjnego nie jest możliwe ze względu na kształt i otoczenie przebicia (np. talerz satelitarny lub antena), można zastosować uniwersalny, dwuczęściowy element wentylacyjny. Połączenie z pokryciem dachowym jest wykonywane analogicznie jak w przypadku elementu wentylacyjnego do zafelcowania, za pomocą rąbków stojących.
Zasadniczo preferowane powinny być otwory napowietrzające i odpowietrzające biegnące na przestrzał. Jeśli projekt nie pozwala na takie rozwiązanie, można zastosować punktowe otwory wentylacyjne (wywietrzniki). W wymaganej ilości są one wkomponowywane w pokrycie w ostatnim rzędzie lub na narożach.
Należy mieć na uwadze, że aby uzyskać wymagane przez normy przekroje otworów wywiewnych, często trzeba zastosować bardzo dużo wywietrzników. Dobrać wersję pasującą do danego pokrycia dachowego PREFA – gładką lub stucco. W przypadku pełnego deskowania w obszarze wywietrznika należy wyciąć odpowiednio duży obszar deskowania.
Powierzchnia wentylacji wywietrznika: ok. 30 cm²

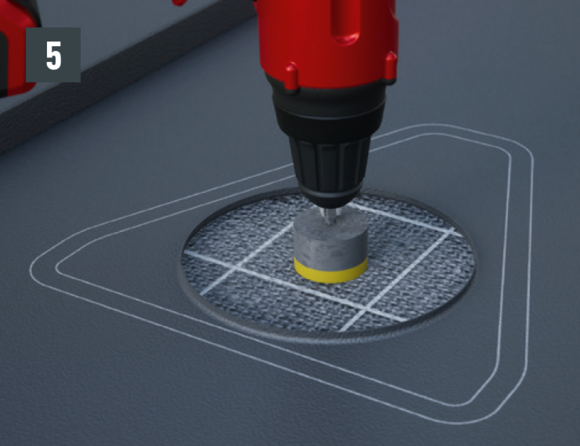

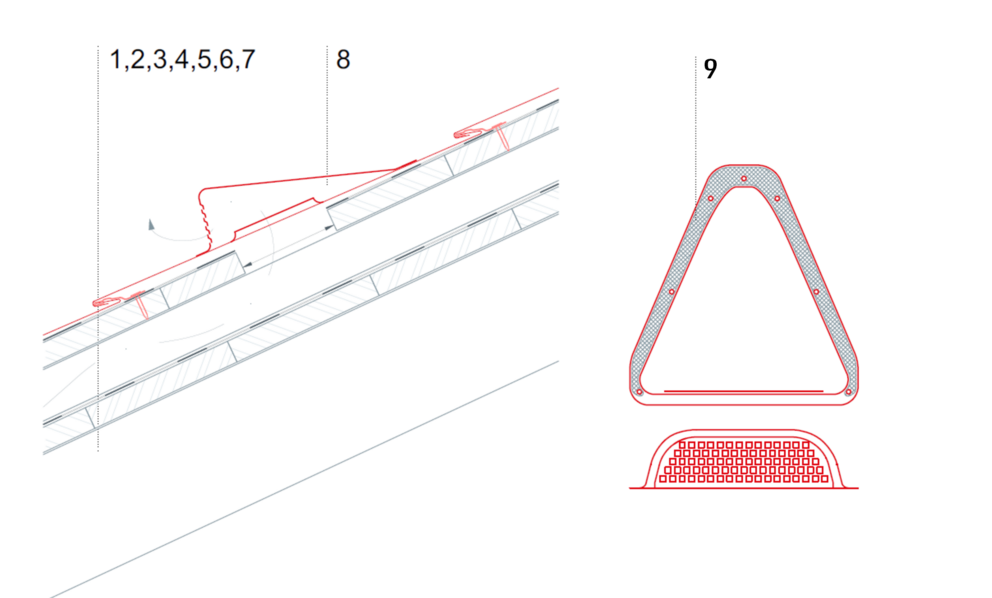

Deskowanie i warstwę rozdzielającą należy wyciąć odpowiednio do powierzchni wentylacji (średnica ~10 cm). Wokół krawędzi wycięć na pokryciu dachowym należy wykonać rant o wysokości 1 cm.
1 krokwie |
6 warstwa rozdzielająca |

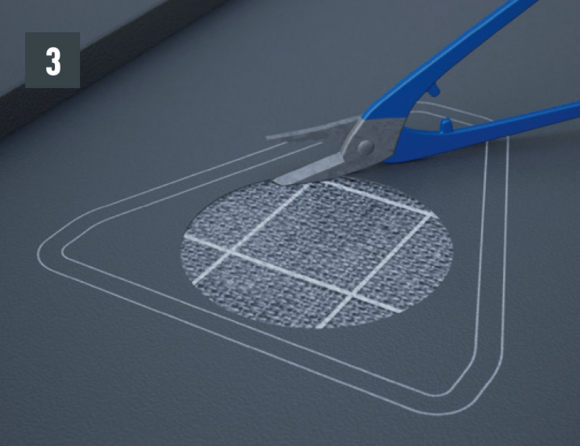

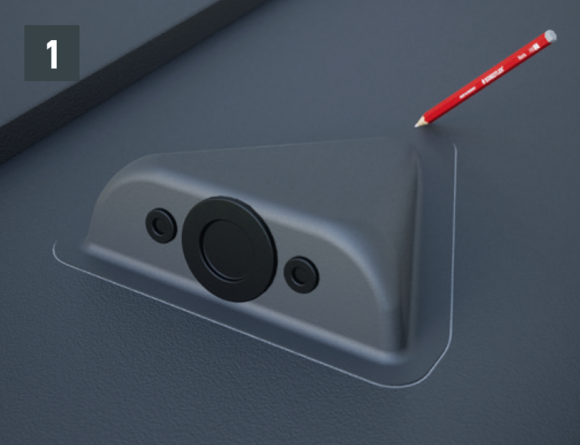

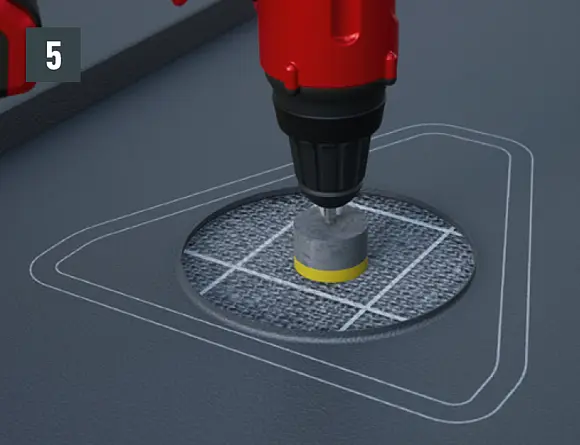

Do przepustów na rury i kable, do przepustów o średnicy do ok. 38,5 mm. Przejście rur i kanałów lub ich połączenie z różnymi warstwami (pokład, izolacja cieplna, warstwa hermetyczna itp.) należy wykonać zgodnie z krajowymi normami i przepisami w sposób profesjonalny.
Wskazówka

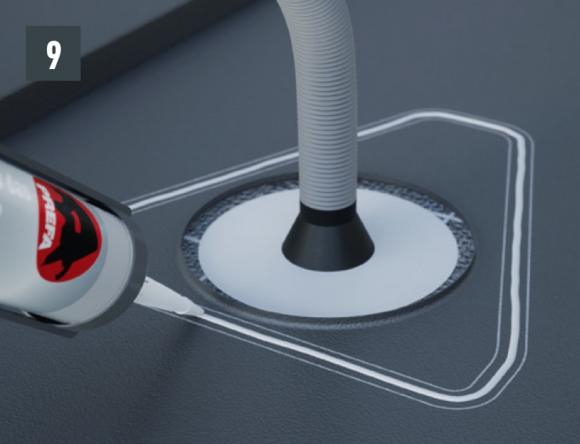

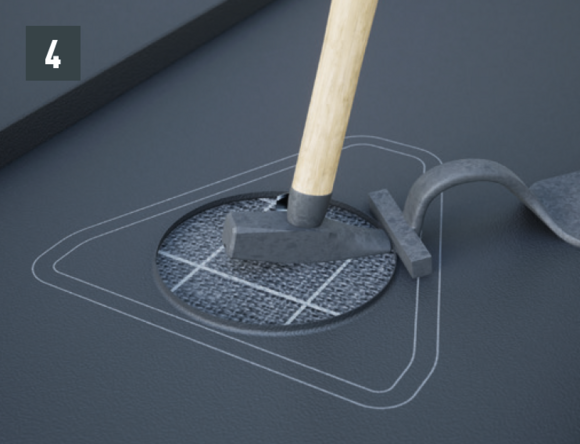

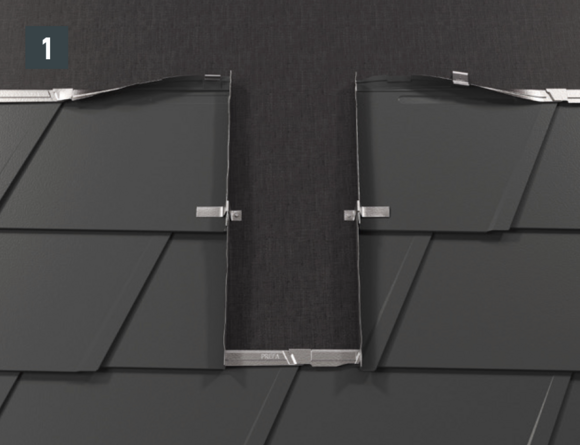

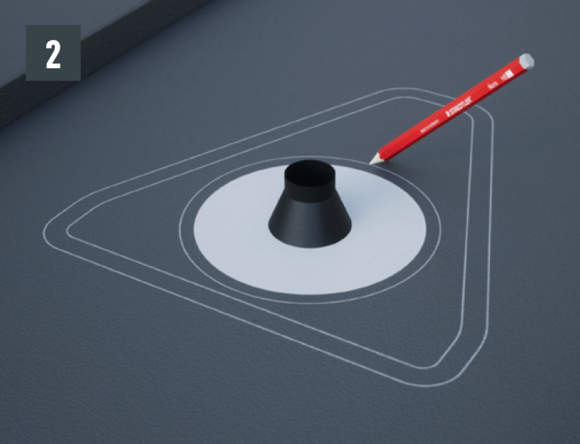

W przypadku wszystkich systemów dachowych PREFA konieczne może być zamontowanie blachy podkładowej (np. jeśli w obszarze powierzchni montażowej znajduje się rąbek lub grzbiet fali). Nie osadzać przepustu do kabli instalacji solarnej na rąbku ani grzbiecie fali pokrycia dachowego PREFA ani nie mocować go w tych punktach.
Porada

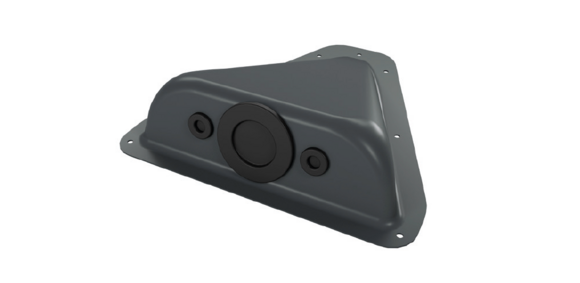

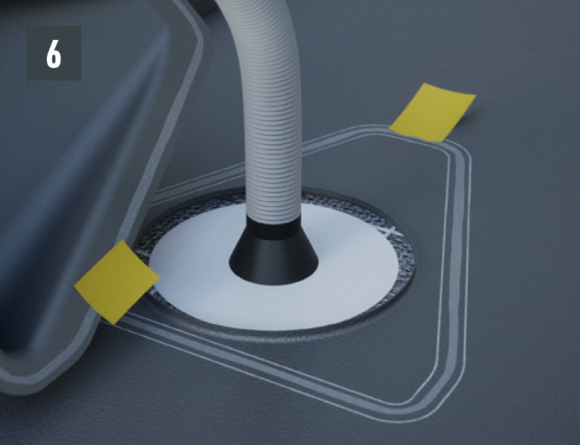

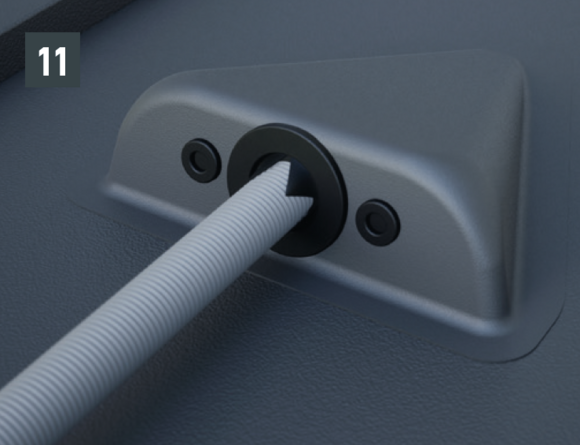

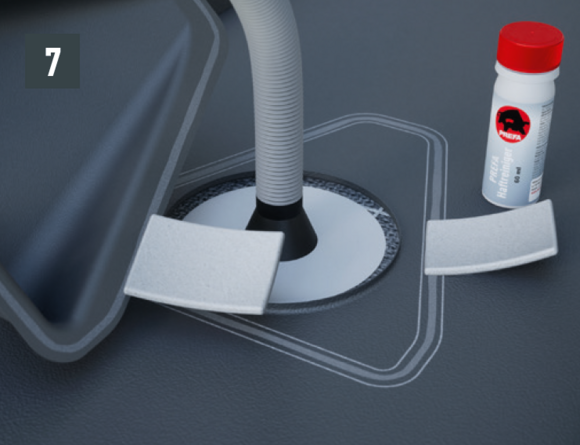

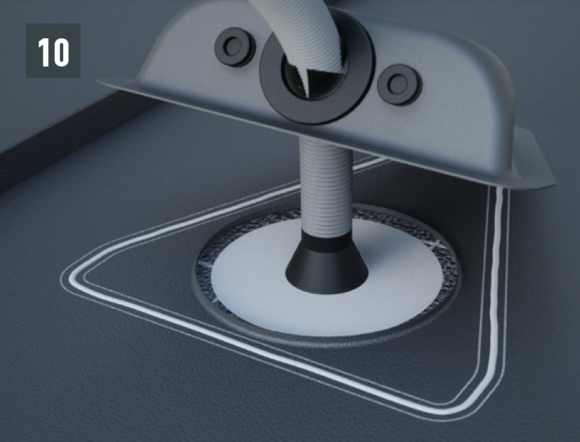

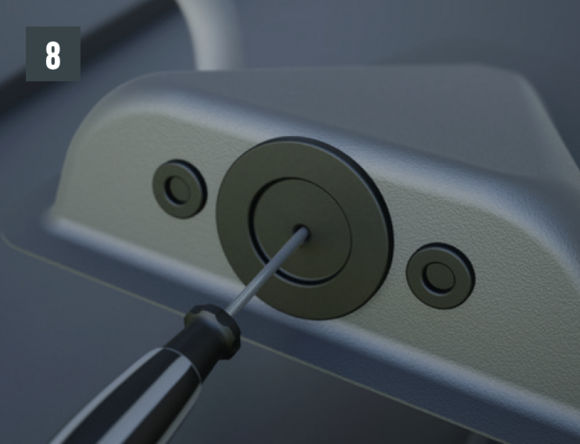

Na elementy gumowe, po których odbywa się ruch, dla lepszego poślizgu należy nanieść dołączony talk. Aby nakładanie przepustu do kabli instalacji solarnej było łatwiejsze, zaleca się, aby najpierw odgiąć rurę karbowaną w kierunku okapu pod kątem 90°. Zestaw zawiera tuleje przepustowe 1 × Ø 32–35 mm oraz 2 × Ø 10 mm.

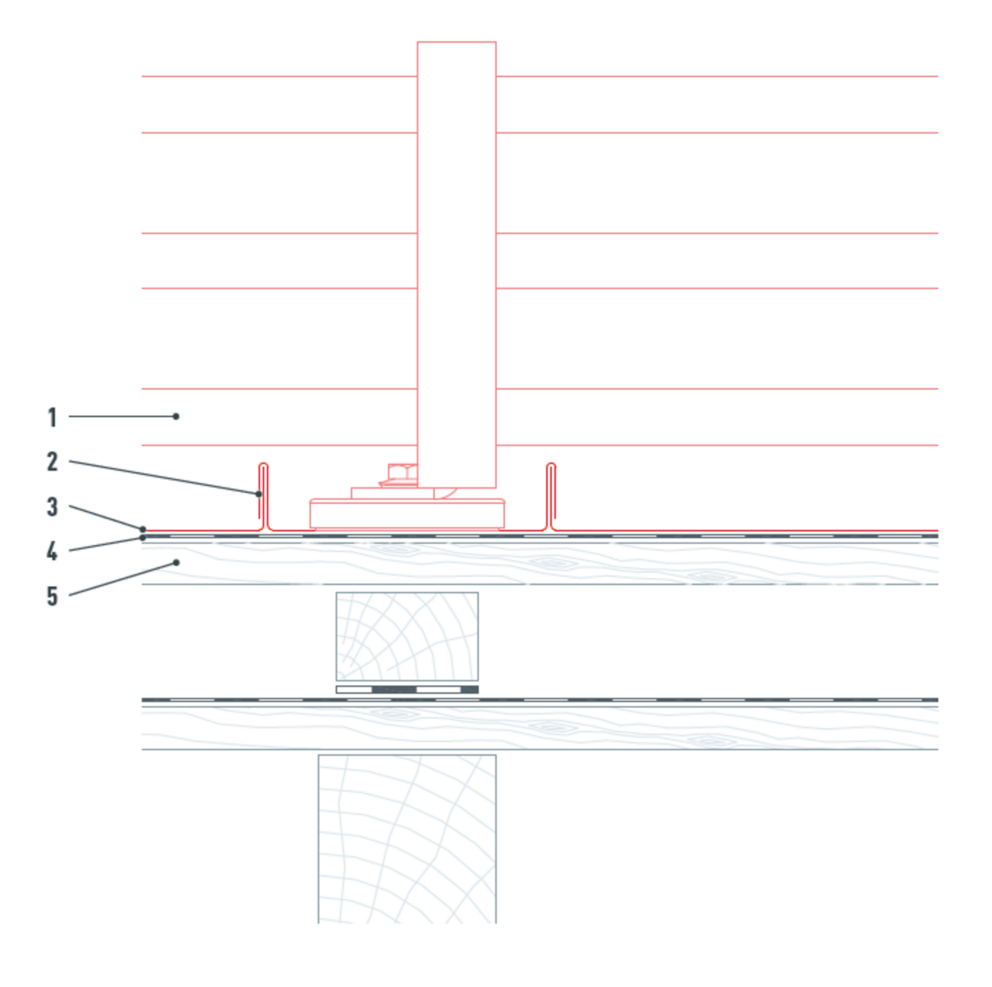

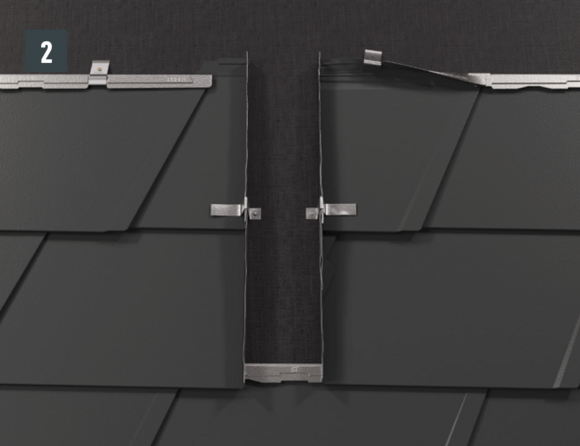

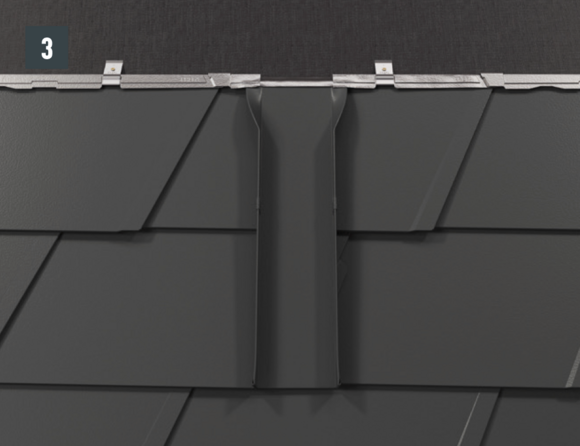

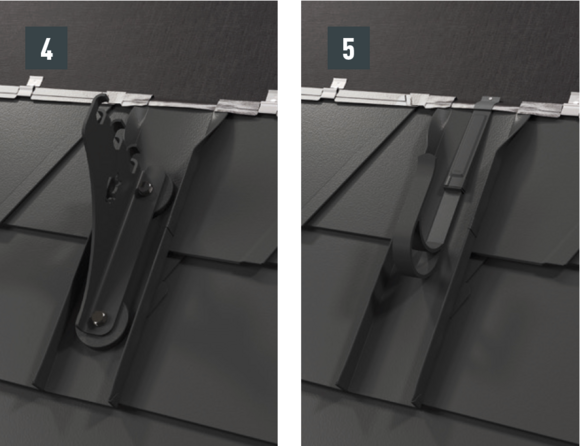

Podstawą pod montaż bariery śniegowej, stopnia kominiarskiego, haków dachowych lub innych akcesoriów dachowych może być blacha podkładowa, np. jeśli w obszarze krokwi znajduje się rąbek lub grzbiet fali. Nie mocować akcesoriów dachowych na rąbku ani grzbiecie fali pokrycia dachowego PREFA.

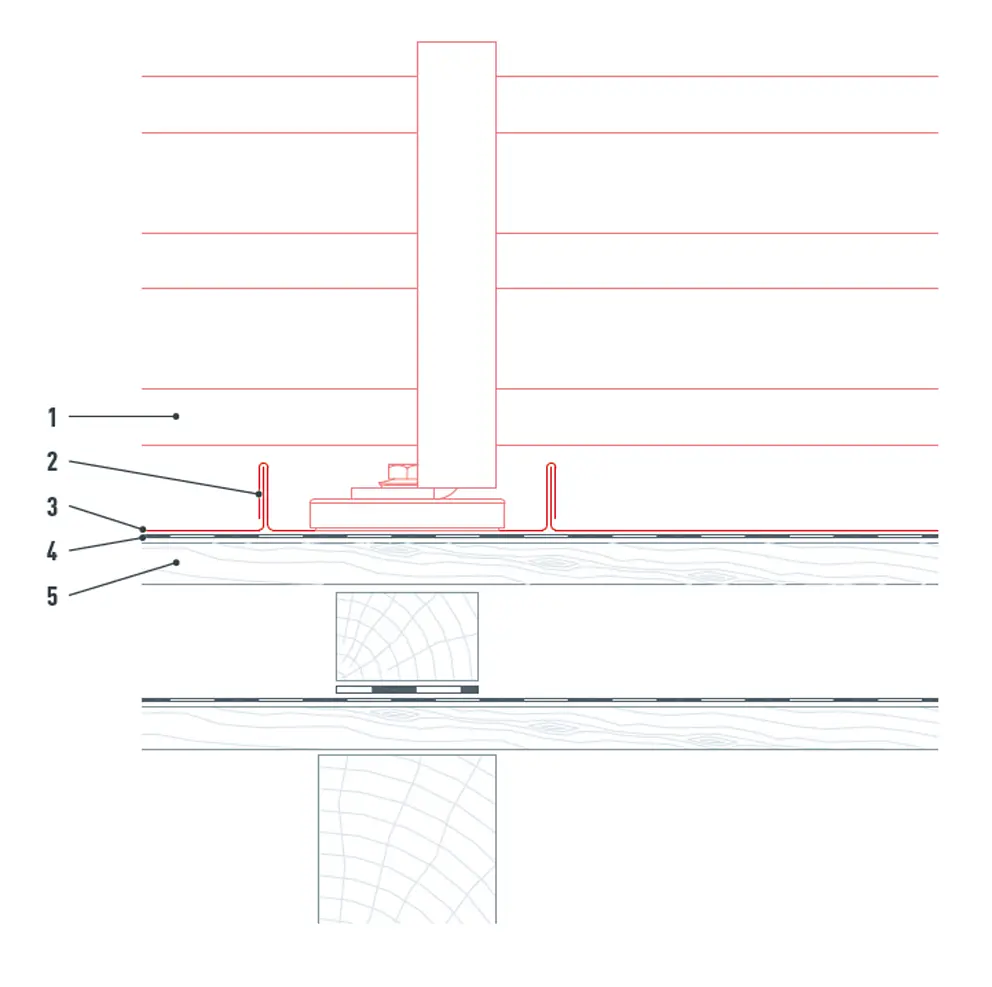

1 System barier śniegowych |
4 warstwa rozdzielająca |
Dodatkowe wytyczne dla dachówki klasycznej
Po ułożeniu dachówki klasycznej aż do żądanego położenia blachy podkładowej należy wyrównać położenie górnego obrzeża dachówki w taki sposób, aby można było wczepić blachę podkładową.
Dodatkowe wytyczne dotyczące dachówki R.16 i panelu dachowego FX.12
Łączenie boczne

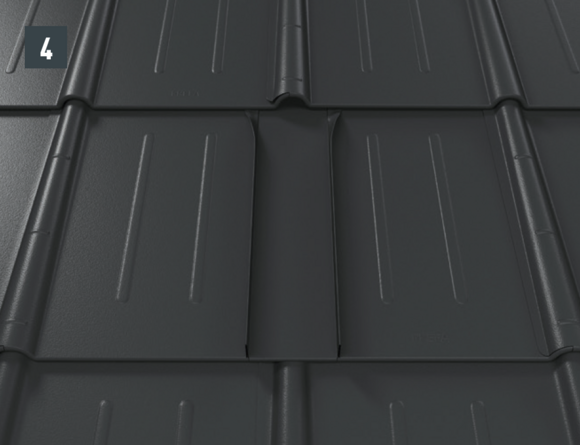

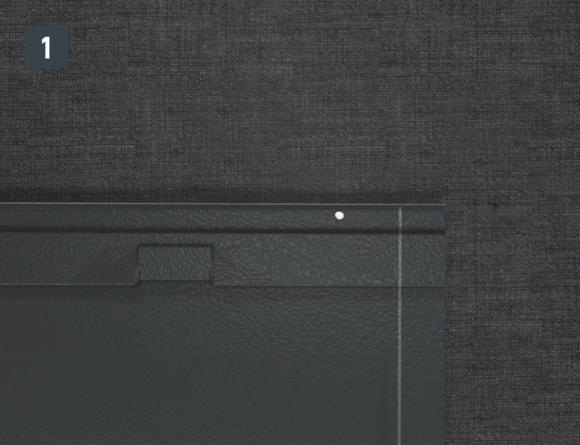

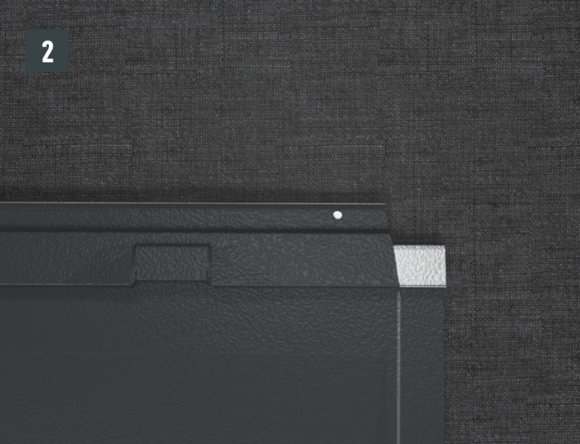

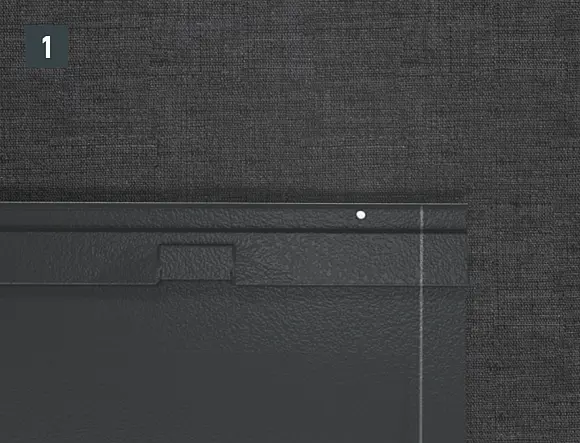

W obszarze zaginanej krawędzi wyprofiluj górny rąbek systemowy tak, aby nie naruszyć rąbka leżącego, i wygnij 30 mm dachówki R.16 lub panelu dachowego FX.12 w górę pod kątem prostym do połaci dachu (rys. 1 + 2).
Płat tylny
Dodatkowe wytyczne dla dachówki łupkowej i dachówki DS.19

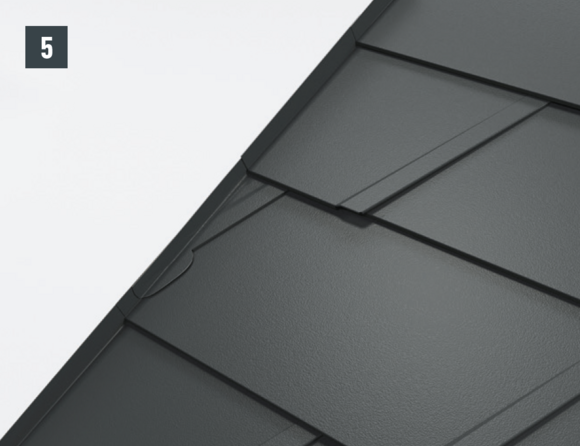

W przypadku każdego lewostronnego zagięcia dachówki łupkowej i dachówki DS.19 biegnące ukośnie do dołu rąbki muszą zostać wyprofilowane, aby zapobiec kapilarnemu podciąganiu wody.
Fachowe wykonanie zapewnia szczelność dachu podczas opadów deszczu.
Dodatkowe wytyczne dotyczące dachówki romb 29 × 29 i 44 × 44
Łączenie przednie
W przypadku dachówki romb 29 × 29 lub 44 × 44 montaż blachy podkładowej wymaga ułożenia dachówek początkowych i końcowych. Zapewniają one poziomy rąbek zaczepowy, umożliwiający połączenie obróbki z pokryciem w sposób odporny na deszcz (rys. 1).
Łączenie boczne

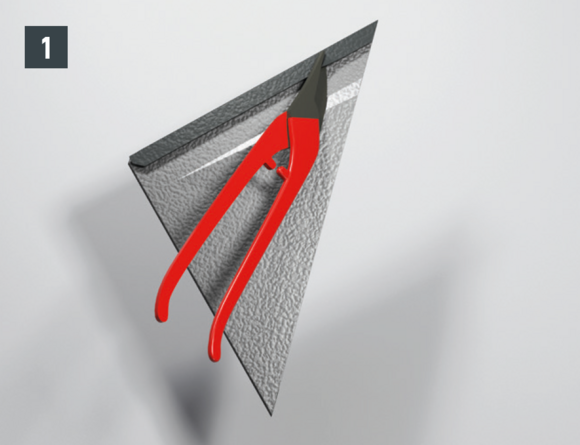

W przypadku każdego bocznego zagięcia dachówki romb 29 × 29 i 44 × 44 biegnące ukośnie do dołu rąbki muszą zostać wycięte na spodzie i wygięte.
Fachowe wykonanie zapewnia szczelność dachu podczas opadów deszczu.
Płat tylny
