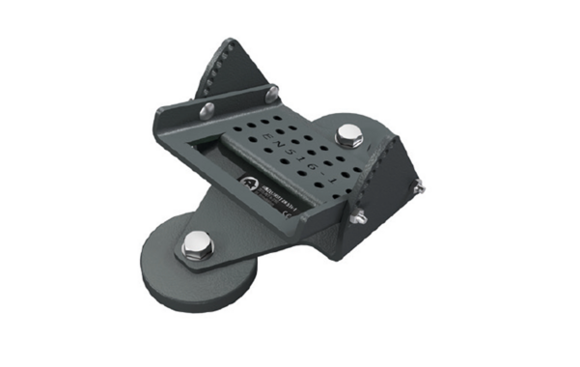

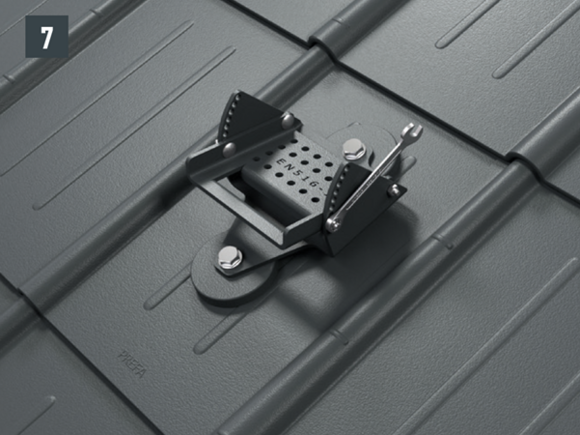

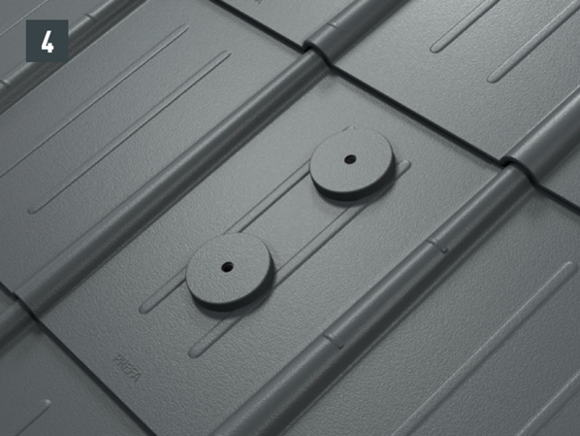

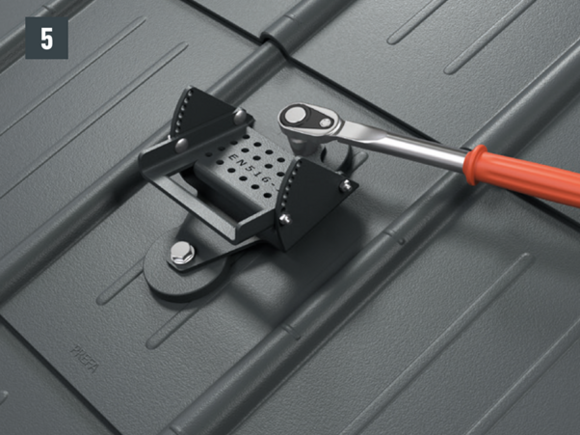

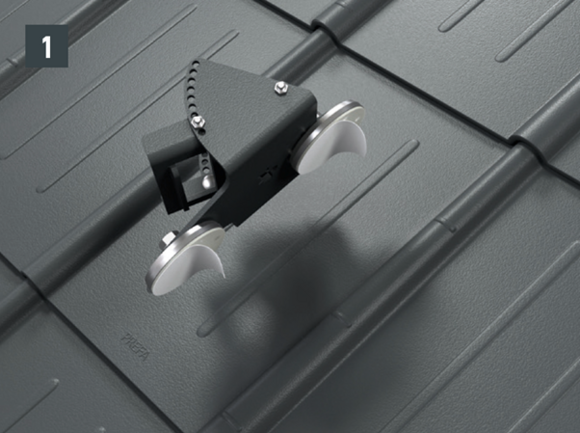

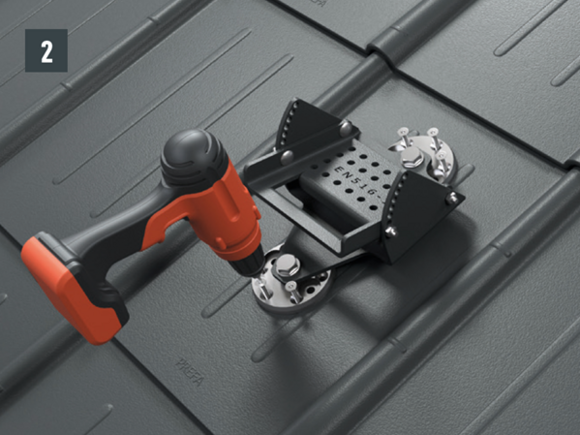

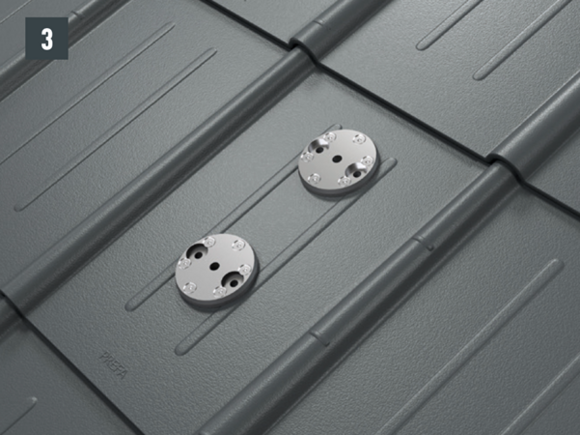

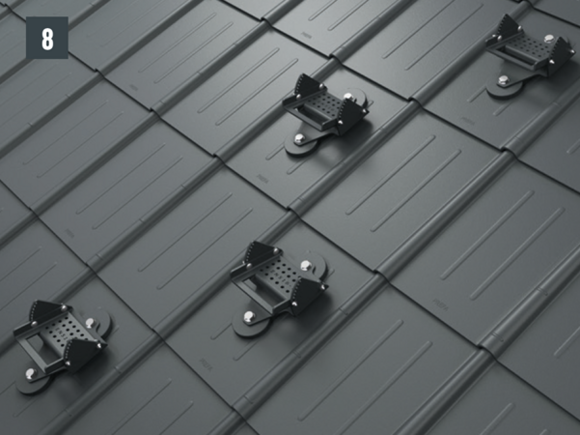

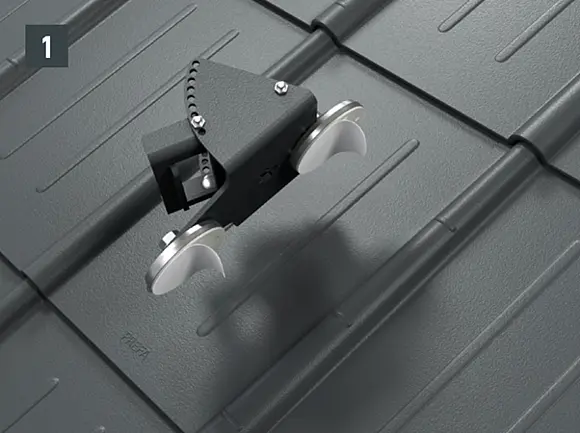

Stopień kominiarski PREFA to produkt budowlany z aluminium do wchodzenia na dach. Jest on połączony na stałe z konstrukcją nośną spadzistego dachu i można na niego wchodzić w celu przeprowadzenia przeglądu, czynności konserwacyjnych i napraw instalacji znajdujących się powyżej połaci dachowych. Stopień kominiarski PREFA spełnia wymagania normy EN 516, klasy K1 i nie może służyć jako punkt kotwiczenia środków ochrony indywidualnej. Nadaje się do dachów o nachyleniu 12–60°.
stopień kominiarski |
|
Podłoże |
Warunki wstępne to system dachowy PREFA zamontowany zgodnie z wytycznymi montażowymi PREFA oraz odznaczająca się dostateczną nośnością statyczną konstrukcja nośna na całej powierzchni dachu (pełne deskowanie o grubości min. 24 mm). Rozstaw krokwi może wynosić maks. 1000 mm. |
Dane materiałowe |
Stopień kominiarski: aluminium AlMg1 H24, s = 5 mm |
Zasady bezpieczeństwa
Przed użyciem należy skontrolować wzrokowo stan całości systemu wchodzenia na dach pod kątem widocznych wad (np. poluzowane połączenia śrubowe, odkształcenia, zużycie, uszkodzone pokrycie dachowe). Jeśli bezpieczeństwo systemu wchodzenia na dach wzbudza wątpliwości, musi on zostać sprawdzony (wymóg udokumentowania na piśmie) przez specjalistę.
System może być montowany i użytkowany tylko przez osoby, które przeczytały niniejszą instrukcję eksploatacji, znają obowiązujące w danym miejscu zasady bezpieczeństwa oraz są w dobrym stanie fizycznym i psychicznym.
W razie wystąpienia niejasności w trakcie montażu należy zwrócić się do producenta.
Stopień kominiarski jest przeznaczony do wchodzenia na dach i nie może być używany do innych celów. Nigdy nie wieszać żadnych ładunków na stopniu kominiarskim ani nie używać go jako punktu kotwiczenia środków ochrony indywidualnej.
Ograniczenia zdrowotne (np. choroby serca i układu krążenia, przyjmowanie leków, alkohol) mogą zagrażać bezpieczeństwu użytkownika podczas prac na wysokości.
Z systemów zabezpieczenia nie wolno korzystać w warunkach bardzo silnego wiatru.
Stopień kominiarski PREFA nie może być w żaden sposób modyfikowany.
Wskazówka
W przypadku wszystkich systemów dachowych PREFA konieczne może być zamontowanie blachy podkładowej (np. jeśli w obszarze powierzchni montażowej znajduje się rąbek lub grzbiet fali).
. Nie osadzać stopnia kominiarskiego na rąbku ani grzbiecie fali pokrycia dachowego PREFA ani nie mocować go w tych punktach.
UWAGA: Nie wykraczać poza wyznaczone powierzchnie montażowe systemów dachowych PREFA.

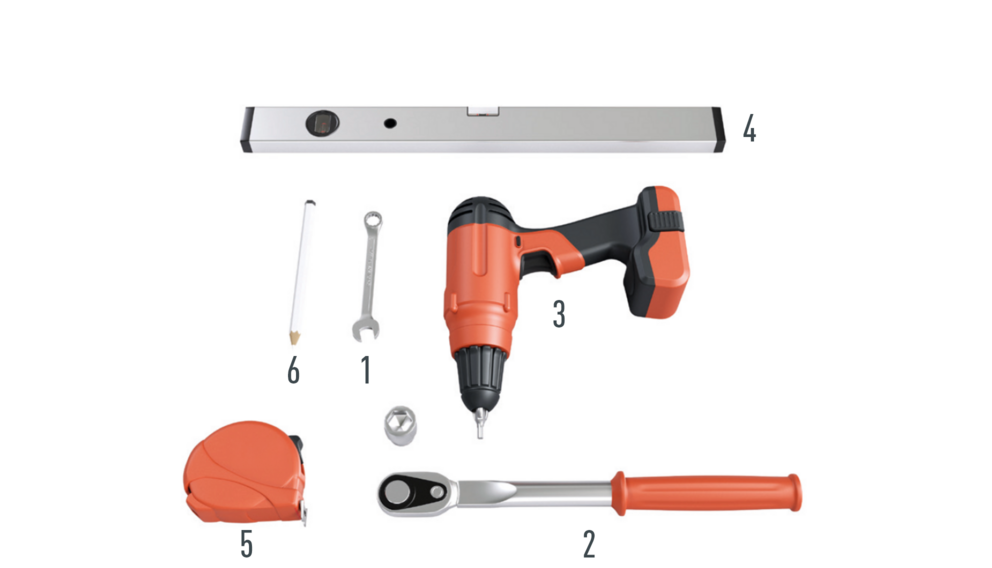

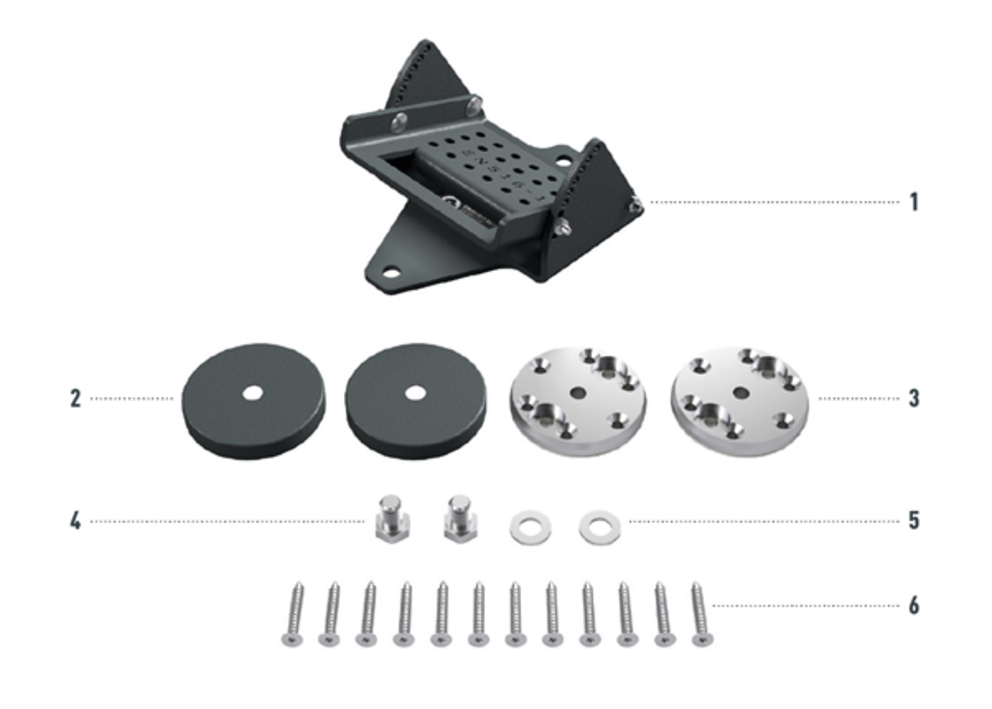

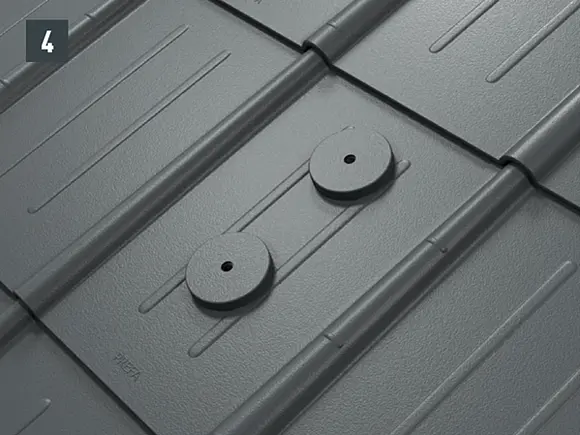

1 fabrycznie zmontowany stopień kominiarski |
4 2 wkręty z łbem sześciokątnym M12 × 16 mm |
1 klucz płaski SW10 |

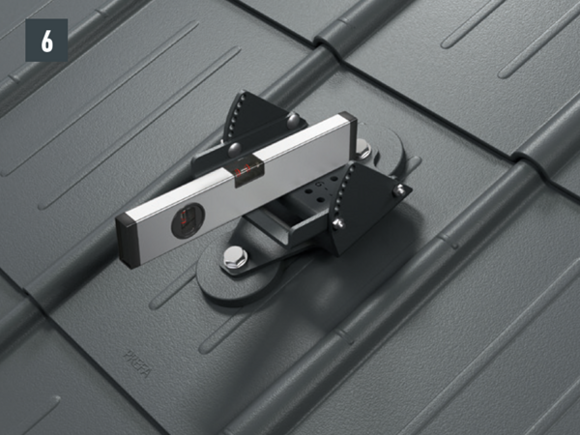

4 poziomica |
Wsporniki ławy kominiarskiej mogą być wykorzystywane tylko do wchodzenia na dach, nigdy do kotwiczenia środków ochrony indywidualnej lub zawieszania ładunków. Wspornik ławy kominiarskiej spełnia wymagania normy EN 516 dla klasy K1, typu A. Nadaje się do dachów o nachyleniu 12–55°.

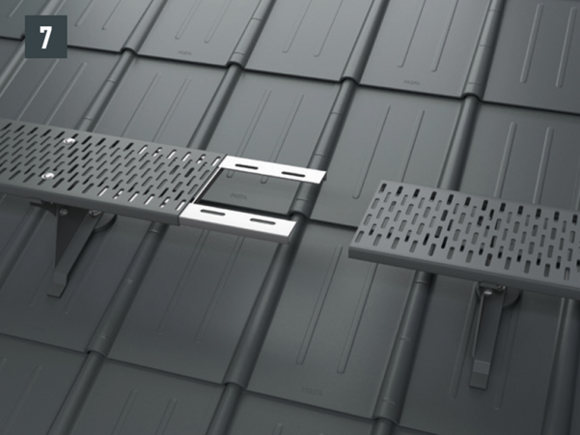

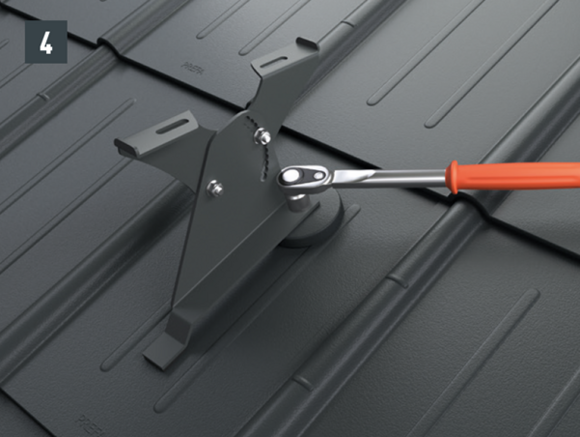

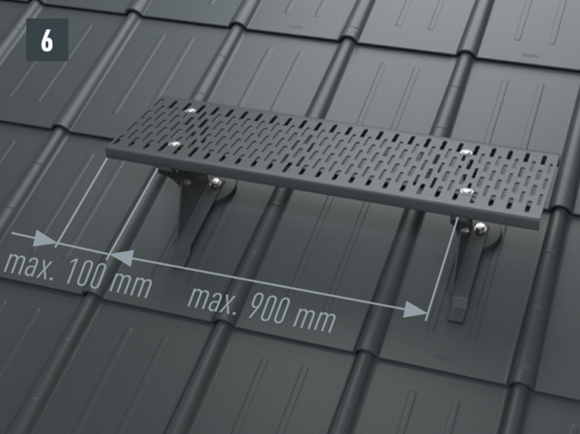

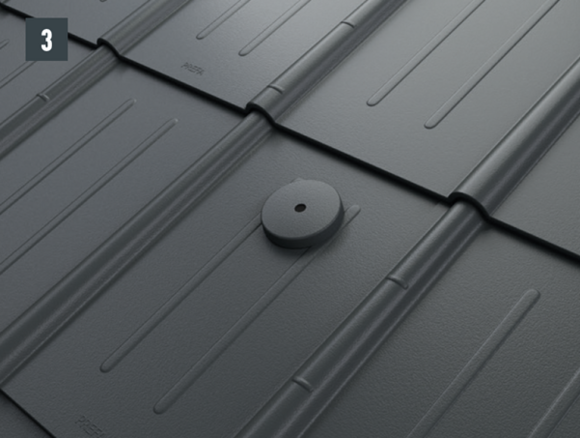

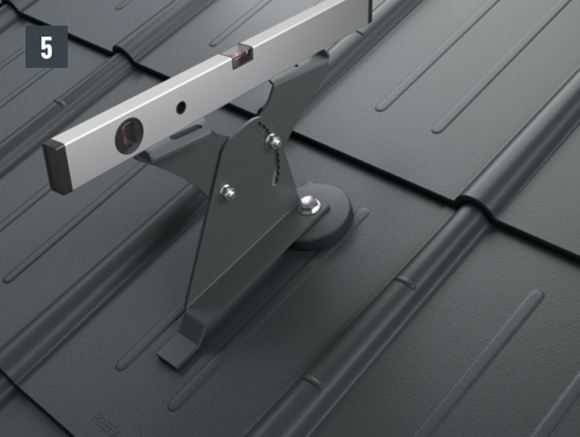

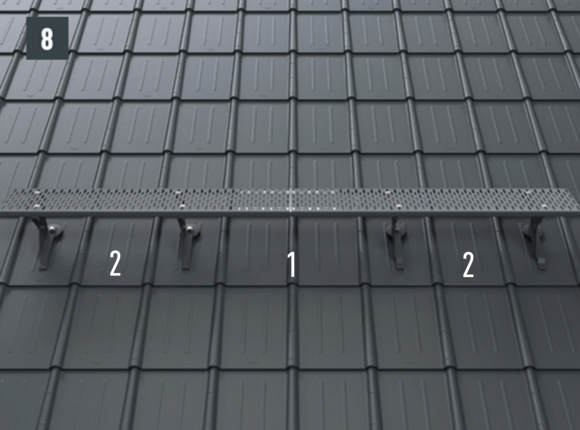

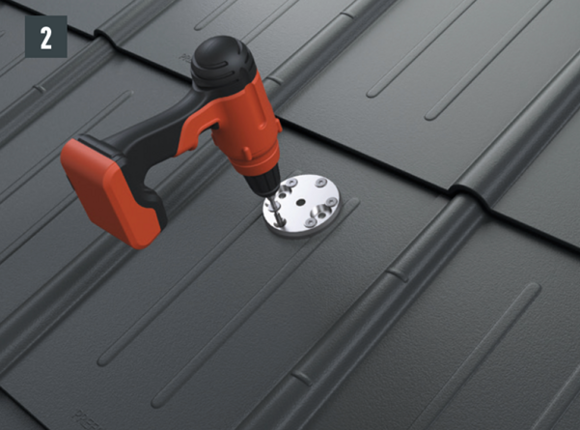

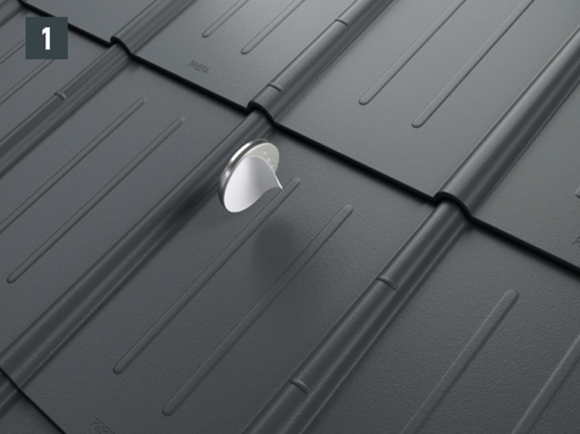

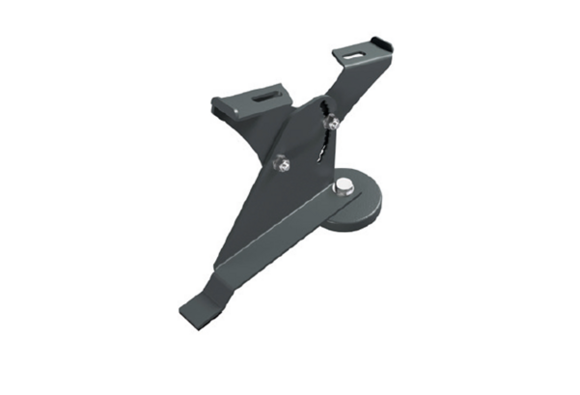

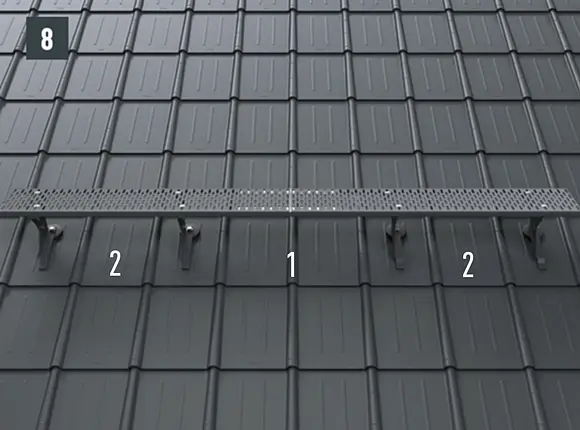

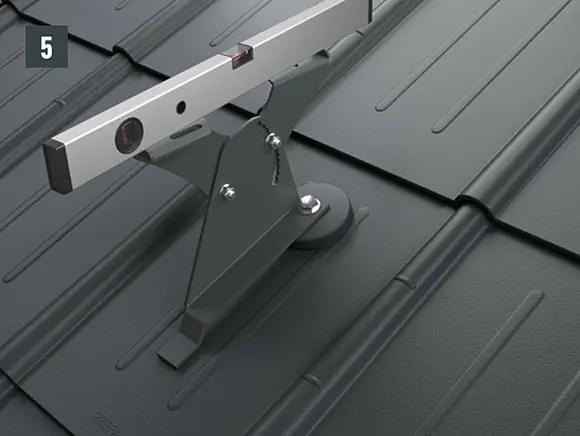

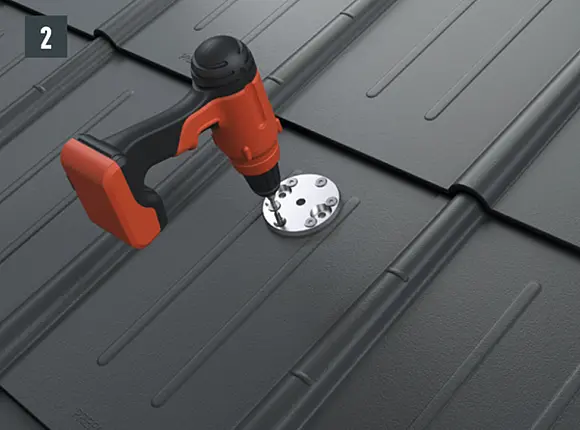

Wspornik ławy kominiarskiej na podstawie
Podłoże |
Warunki wstępne to system dachowy PREFA zamontowany zgodnie z obowiązującymi normami/regulacjami branżowymi, na pełnym deskowaniu o grubości min. 24 mm oraz konstrukcja nośna o dostatecznej nośności statycznej. Rozstaw krokwi może wynosić maks. 1000 mm. Wsporniki ławy kominiarskiej należy zamontować na dołączonych podstawach do deskowania. |
|---|---|
Dane materiałowe |
Materiał wspornika ławy kominiarskiej |
Zasady bezpieczeństwa
Wspornik ławy kominiarskiej na podstawach oraz ława kominiarska mogą być montowane wyłącznie przez wykwalifikowane osoby zaznajomione z systemem komunikacji dachowej oraz zgodnie z aktualnym stanem wiedzy technicznej.
System może być montowany i użytkowany tylko przez osoby, które przeczytały niniejszą instrukcję eksploatacji, znają obowiązujące w danym miejscu zasady bezpieczeństwa oraz są w dobrym stanie fizycznym i psychicznym.
Ograniczenia zdrowotne (np. choroby serca i układu krążenia, przyjmowanie leków, alkohol) mogą zagrażać bezpieczeństwu użytkownika podczas prac na wysokości.
W razie wystąpienia niejasności w trakcie montażu należy zwrócić się do producenta.
Przed użyciem należy skontrolować wzrokowo stan całości systemu wchodzenia na dach pod kątem widocznych wad (np. poluzowane połączenia śrubowe, odkształcenia, zużycie, korozja, uszkodzone połączenia dachowe).
Jeśli bezpieczeństwo systemu wchodzenia na dach wzbudza wątpliwości, musi on zostać sprawdzony (wymóg udokumentowania na piśmie) przez specjalistę.
Wsporniki ławy kominiarskiej są przeznaczone do wchodzenia na dach i nie mogą być używane do innych celów.
Nigdy nie wieszać żadnych ładunków na wspornikach ławy kominiarskiej ani nie używać ich jako punktu kotwiczenia środków ochrony indywidualnej.
Wspornik ławy kominiarskiej nie może być w żaden sposób modyfikowany.
Wskazówka
W przypadku wszystkich systemów dachowych PREFA konieczne może być zamontowanie blachy podkładowej (np. jeśli w obszarze powierzchni montażowej znajduje się rąbek lub grzbiet fali). Nie osadzać wspornika ławy kominiarskiej na rąbku ani grzbiecie fali pokrycia dachowego PREFA ani nie mocować go w tych punktach.
UWAGA: Nie wykraczać poza wyznaczone powierzchnie montażowe systemów dachowych PREFA.

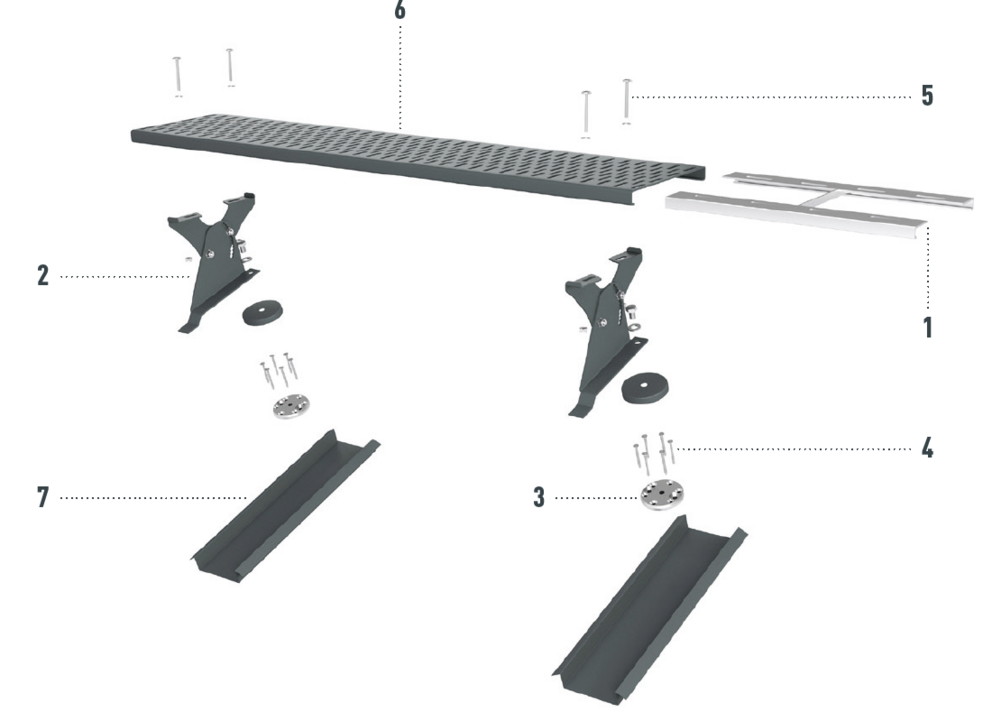

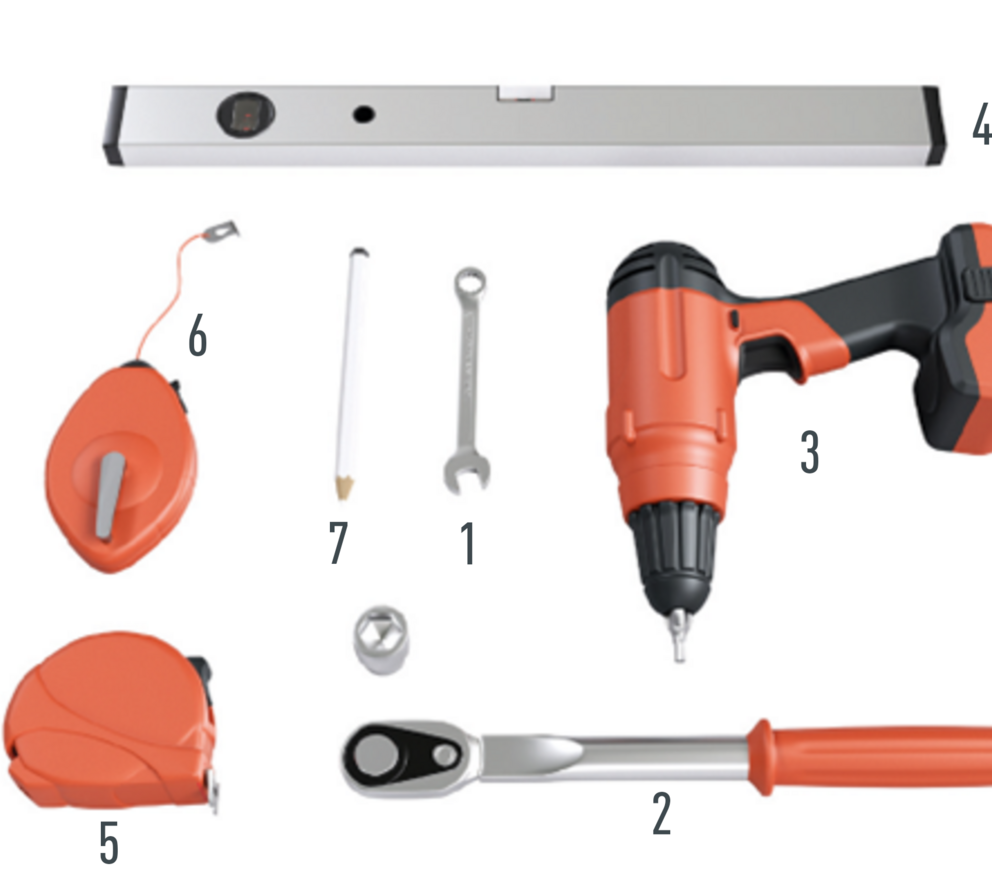

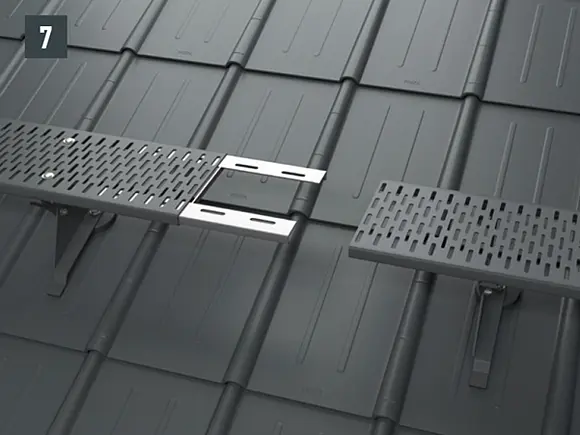

1 łącznik ławy kominiarskiej wraz z materiałem mocującym |
5 Śruby M6 × 60 |
1 klucz płaski SW10 |
5 miarka budowlana |
Wsporniki ławy kominiarskiej mogą być wykorzystywane tylko do wchodzenia na dach, nigdy do kotwiczenia środków ochrony indywidualnej lub zawieszania ładunków. Wspornik ławy kominiarskiej spełnia wymagania normy EN 516 dla klasy K1, typu B. Nadaje się do dachów o nachyleniu 12–55°.

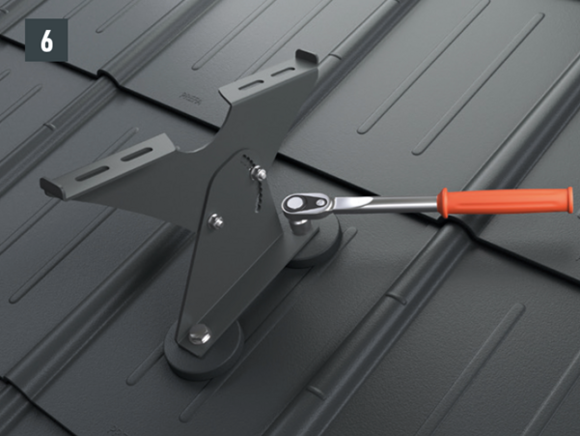

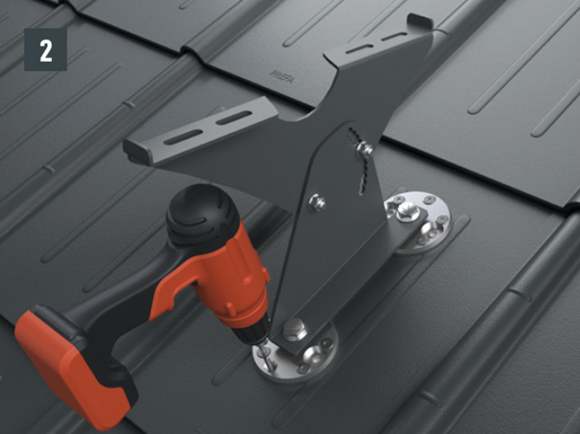

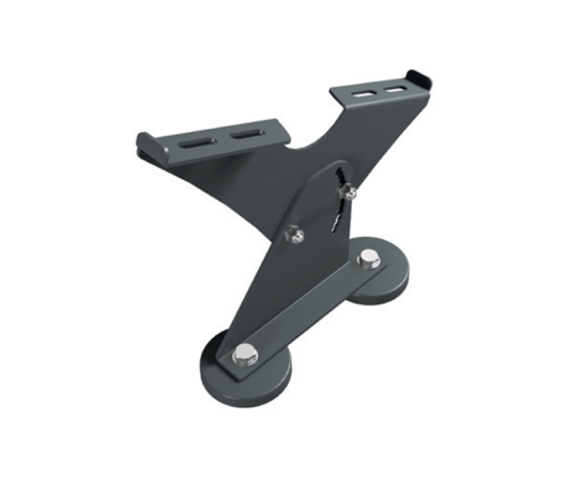

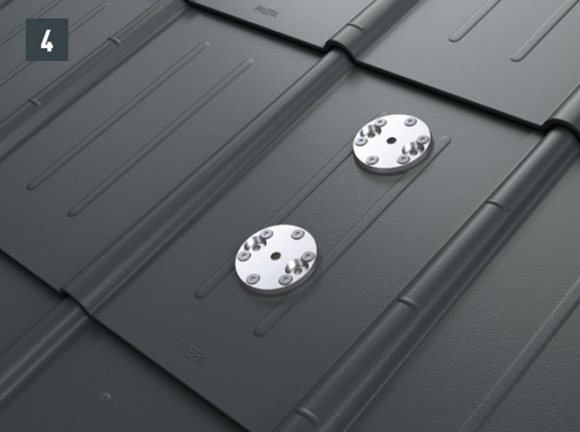

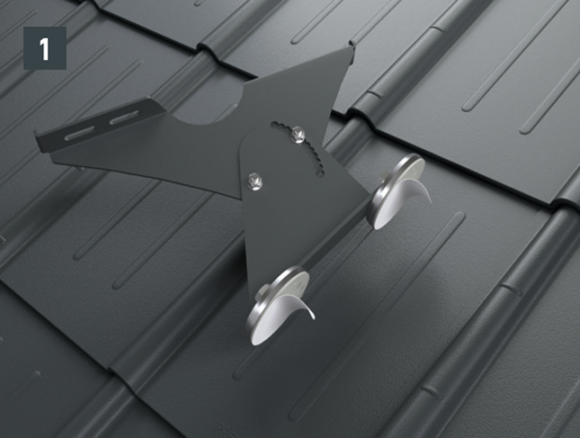

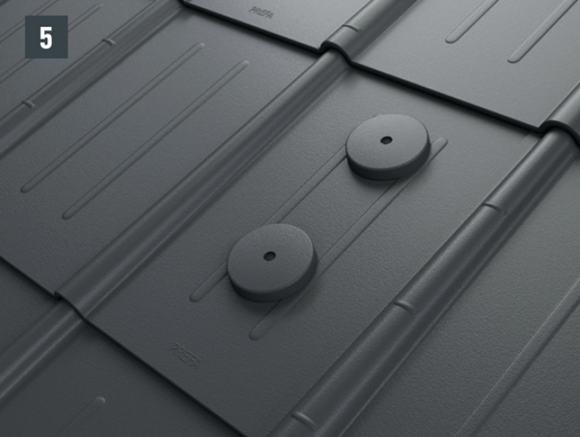

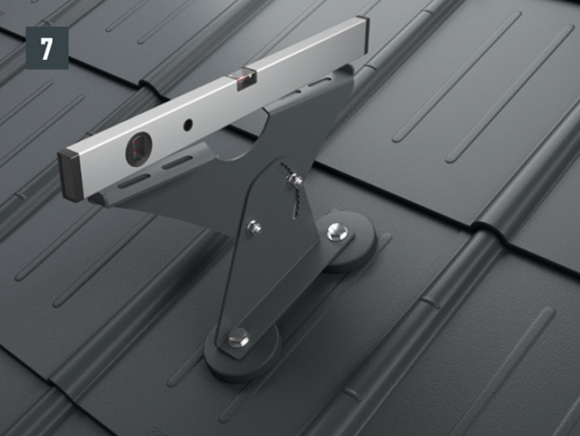

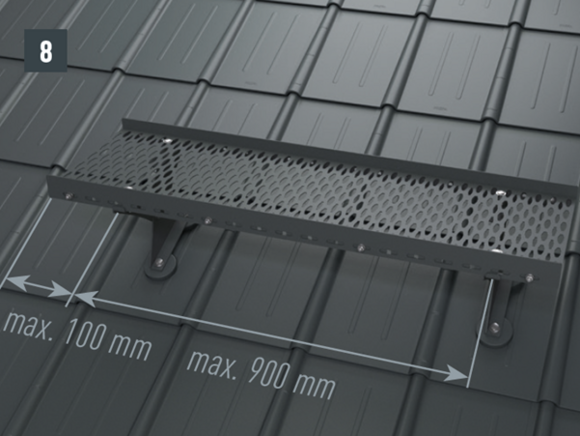

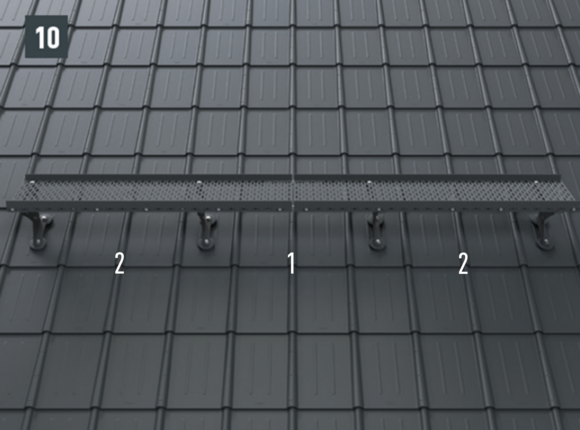

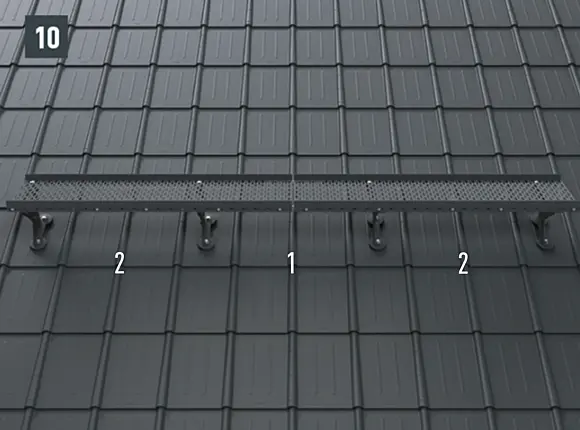

Wspornik ławy kominiarskiej na dwóch podstawach
Podłoże |
Warunki wstępne to system dachowy PREFA zamontowany zgodnie z obowiązującymi normami/regulacjami branżowymi, na pełnym deskowaniu o grubości min. 24 mm oraz konstrukcja nośna o dostatecznej nośności statycznej. Rozstaw krokwi może wynosić maks. 1000 mm. Wsporniki ławy kominiarskiej należy zamontować na dołączonych podstawach do deskowania. |
|---|---|
Dane materiałowe |
Materiał wspornika ławy kominiarskiej |
Zasady bezpieczeństwa
Wspornik ławy kominiarskiej na podstawach może być montowany wyłącznie przez wykwalifikowane osoby zaznajomione z systemem komunikacji dachowej oraz zgodnie z aktualnym stanem wiedzy technicznej.
System może być montowany i użytkowany tylko przez osoby, które przeczytały niniejszą instrukcję eksploatacji, znają obowiązujące w danym miejscu zasady bezpieczeństwa oraz są w dobrym stanie fizycznym i psychicznym.
Ograniczenia zdrowotne (np. choroby serca i układu krążenia, przyjmowanie leków, alkohol) mogą zagrażać bezpieczeństwu użytkownika podczas prac na wysokości.
W razie wystąpienia niejasności w trakcie montażu należy zwrócić się do producenta.
Przed użyciem należy skontrolować wzrokowo stan całości systemu wchodzenia na dach pod kątem widocznych wad (np. poluzowane połączenia śrubowe, odkształcenia, zużycie, korozja, uszkodzone połączenia dachowe).
Jeśli bezpieczeństwo systemu wchodzenia na dach wzbudza wątpliwości, musi on zostać sprawdzony (wymóg udokumentowania na piśmie) przez specjalistę.
Wsporniki ławy kominiarskiej są przeznaczone do wchodzenia na dach i nie mogą być używane do innych celów.
Nigdy nie wieszać żadnych ładunków na wspornikach ławy kominiarskiej ani nie używać ich jako punktu kotwiczenia środków ochrony indywidualnej.
Wspornik ławy kominiarskiej nie może być w żaden sposób modyfikowany.
Wskazówka
W przypadku wszystkich systemów dachowych PREFA konieczne może być zamontowanie blachy podkładowej (np. jeśli w obszarze powierzchni montażowej znajduje się rąbek lub grzbiet fali). Nie osadzać wspornika ławy kominiarskiej na rąbku ani grzbiecie fali pokrycia dachowego PREFA ani nie mocować go w tych punktach.
UWAGA: Nie wykraczać poza wyznaczone powierzchnie montażowe systemów dachowych PREFA.

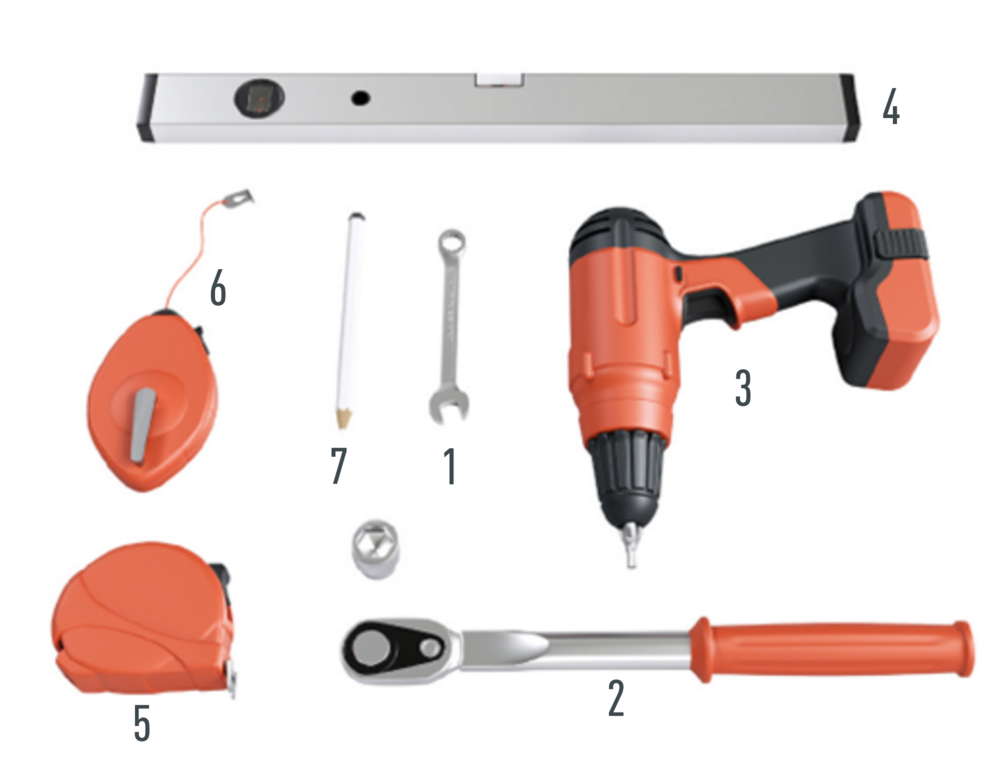

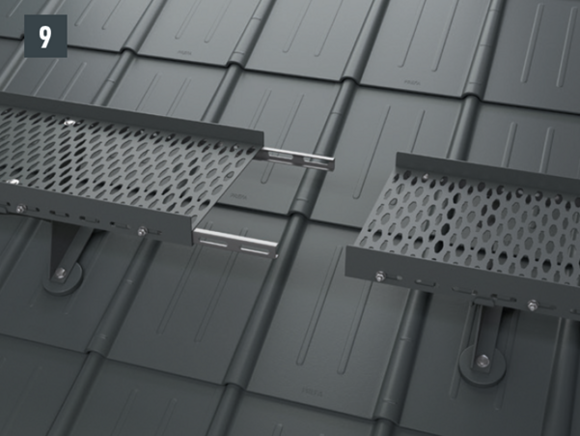

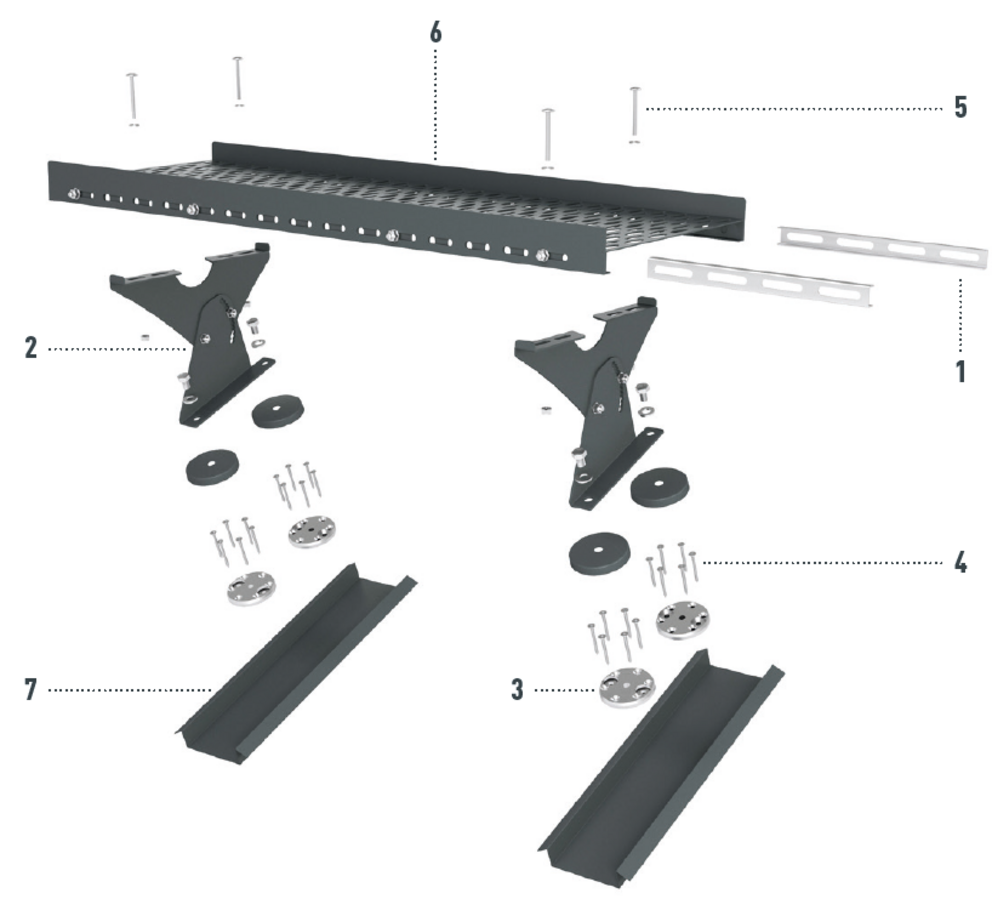

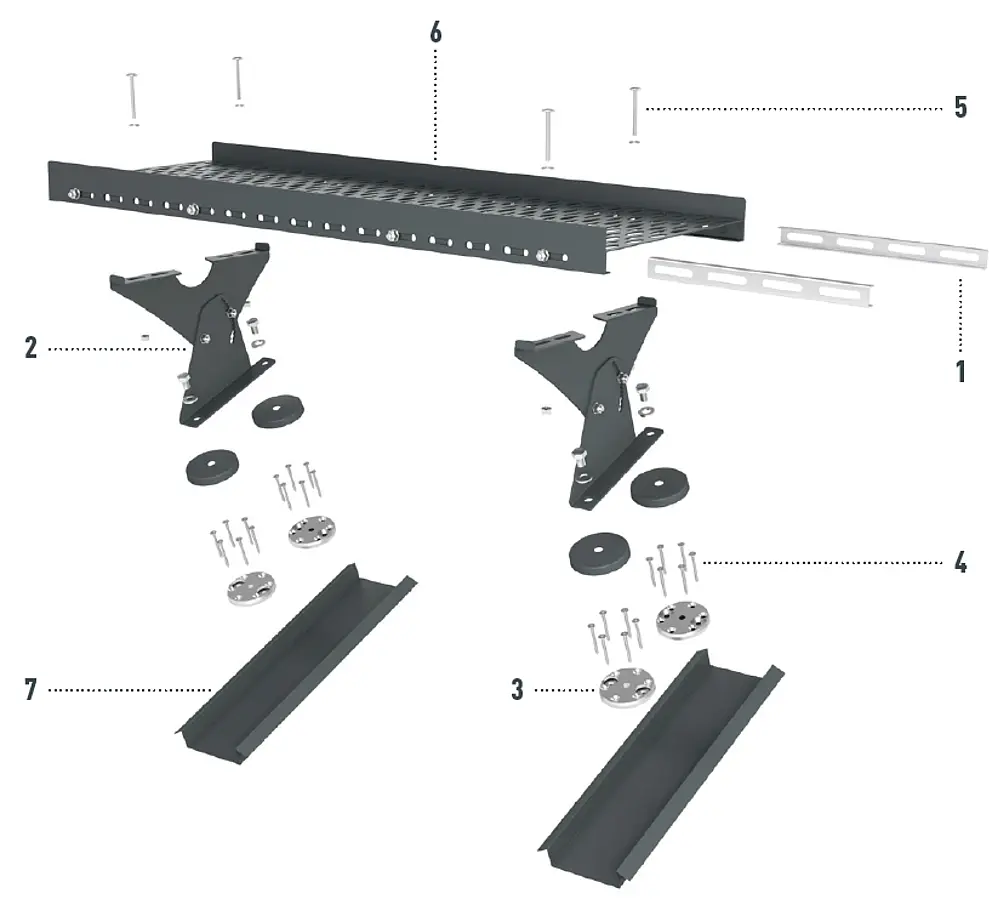

1 łącznik ławy kominiarskiej wraz z materiałem mocującym |
5 Śruby M6 × 60 |
1 klucz płaski SW10 |

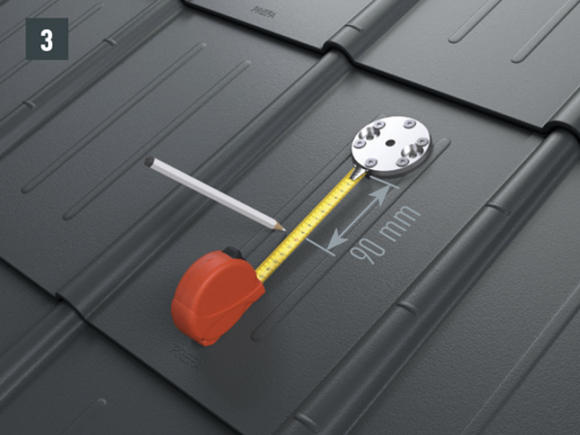

5 miarka budowlana |
zgodny z normą EN 517 B
Pełni funkcję punktu kotwiczenia na dachu stromym dla pojedynczej osoby używającej środków ochrony indywidualnej i amortyzatora zgodnego z normą EN 355. Odpowiedni do zaczepiania drabin dekarskich i ław dekarskich. Nigdy nie zawieszać na elementach systemu bezpieczeństwa ładunków o niezdefiniowanej masie. Dachowy hak bezpieczeństwa jest przeznaczony do montażu na dachu i został przebadany pod kątem zgodności z normą EN 517:2006 typ B (–y) we wszystkich kierunkach obciążenia (także w kierunku –y = kierunek kalenicy). Nie zapomnieć o sporządzeniu dokumentacji fotograficznej, potwierdzającej prawidłowy montaż na obiekcie.

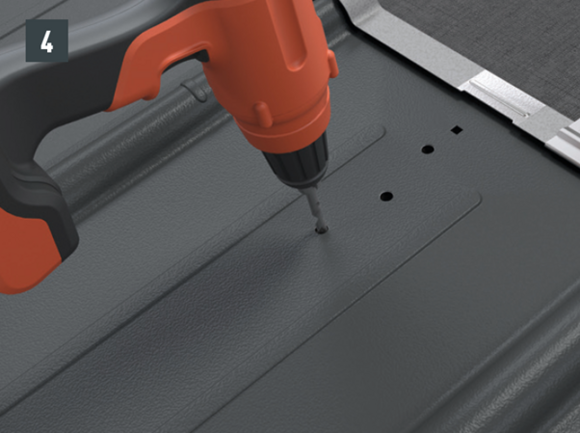

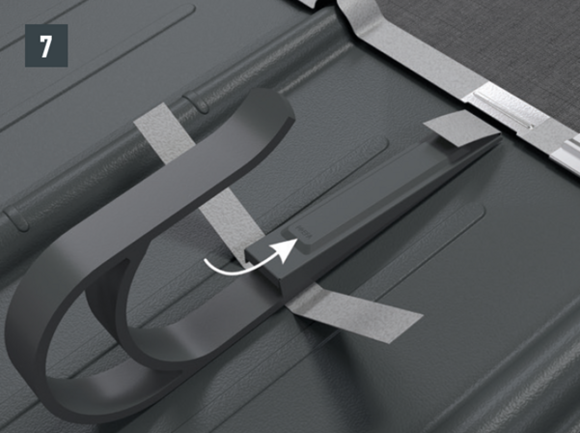

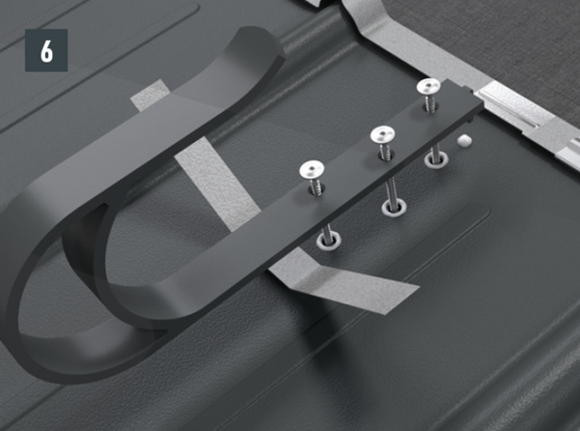

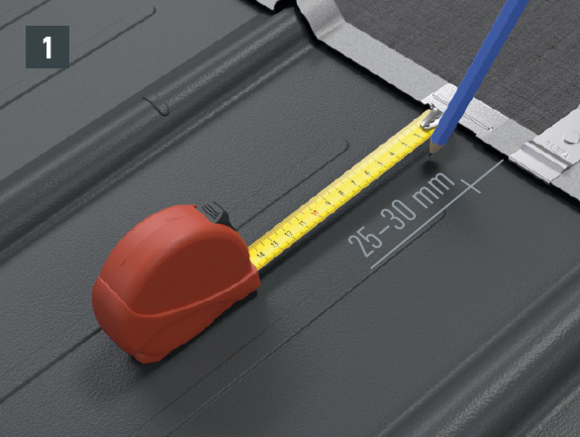

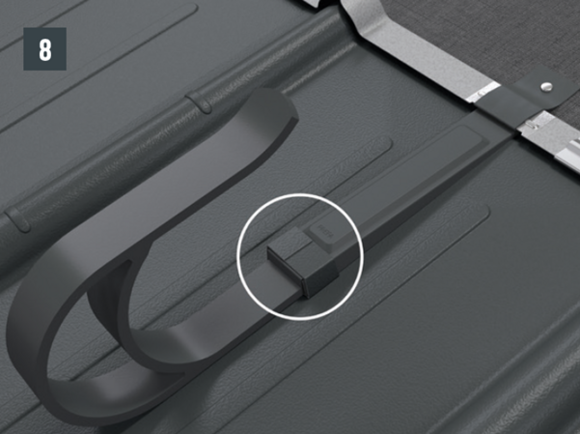

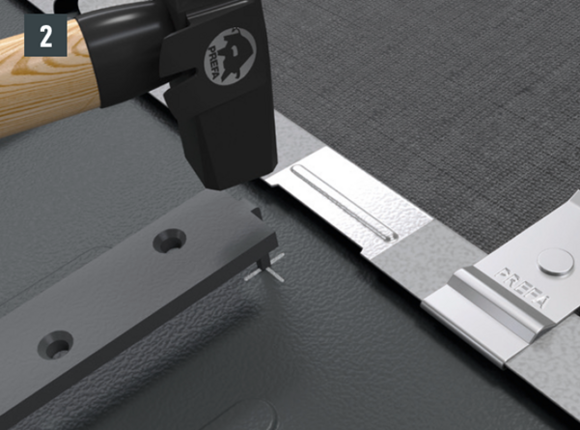

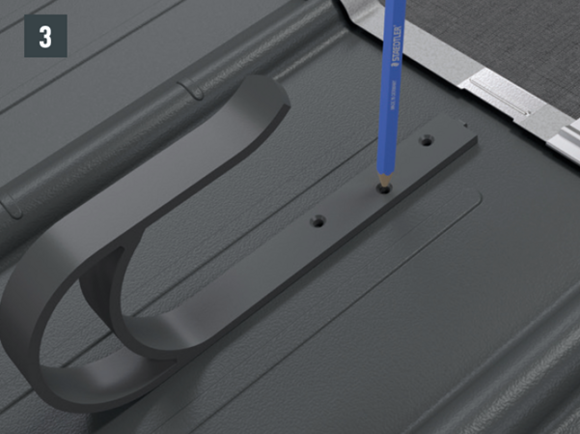

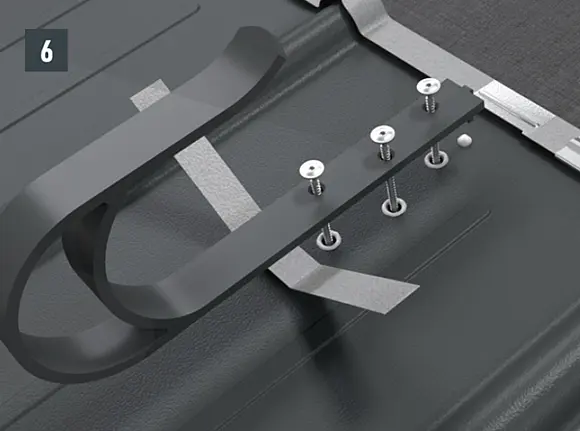

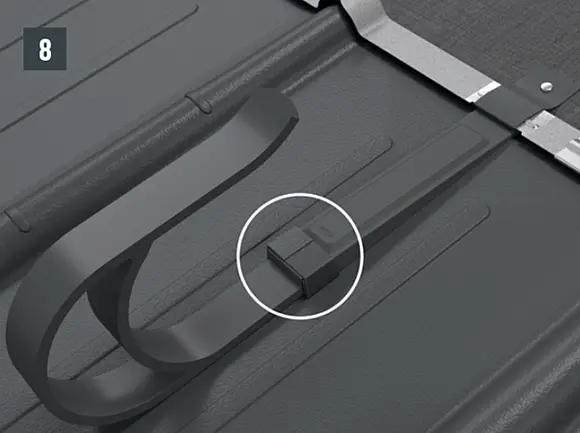

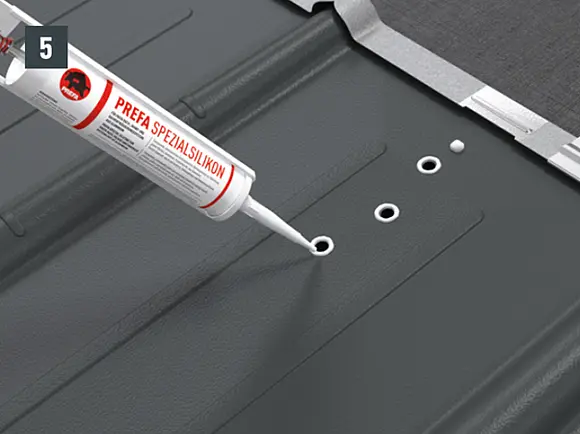

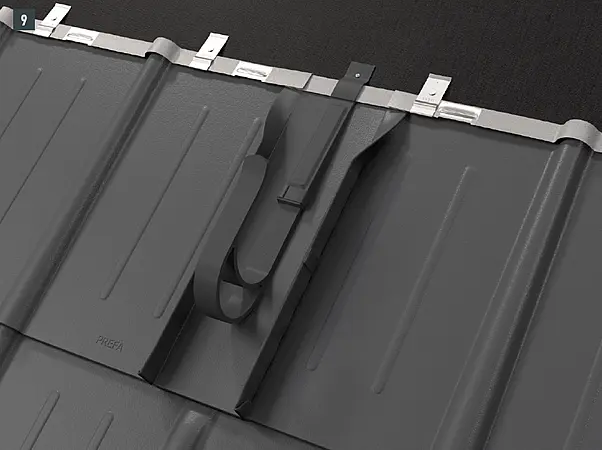

Hak dachowy
Podłoże |
Warunki wstępne to system dachowy PREFA zamontowany zgodnie z obowiązującymi normami/regulacjami branżowymi, na pełnym deskowaniu o grubości min. 24 mm oraz konstrukcja nośna o dostatecznej nośności statycznej. Najmniejszy przekrój poprzeczny krokwi: 80 × 100 mm. |
|---|---|
Materiał |
Dachowy hak bezpieczeństwa: stal ocynkowana i powlekana proszkowo. Nakładka i pas: aluminium 3005 (AlMn1Mg0.5) zgodne z normą EN 573-3, śruby mocujące: HBS Komprex S-20 8 ×220/100 + R T/40 ZnNi C4, HBS Komprex S-20 8 ×120/80 + R T/40 ZnNi C4 |
Zasady bezpieczeństwa
Haki dachowe mogą być montowane wyłącznie przez wykwalifikowane osoby zaznajomione z systemem zabezpieczeń dachowych oraz zgodnie z aktualnym stanem wiedzy technicznej.
Haki dachowe mogą być montowane i użytkowane tylko przez osoby, które przeczytały niniejszą instrukcję eksploatacji, znają obowiązujące w danym miejscu zasady bezpieczeństwa, są w dobrym stanie fizycznym i psychicznym oraz zostały przeszkolone w zakresie używania ŚOI (środków ochrony indywidualnej).
Punkt kotwiczenia należy zaplanować, zamontować i użytkować w taki sposób, aby przy prawidłowym korzystaniu ze ŚOI nie był możliwy upadek poza krawędź dachu. Przestrzegać przepisów BHP obowiązujących w danym kraju.
Punkt kotwiczenia na dachu jest przeznaczony do przyjmowania obciążenia we wszystkich kierunkach równolegle do powierzchni montażowej.
Przy wejściu na system zabezpieczeń dachowych należy udokumentować położenie elementów kotwiących na planach (np. szkicu połaci dachu z góry).
Przed użyciem należy skontrolować wzrokowo stan całości systemu bezpieczeństwa pod kątem widocznych wad (np. poluzowane połączenia śrubowe, odkształcenia, zużycie, korozja, uszkodzone połączenia dachowe). Jeśli działanie systemu bezpieczeństwa wzbudza wątpliwości, musi on zostać sprawdzony (wymóg udokumentowania na piśmie) przez specjalistę.
Cały system zabezpieczeń co najmniej raz do roku musi zostać skontrolowany przez specjalistę.
Jeśli doszło do obciążenia niszczącego, cały system zabezpieczeń należy wyłączyć z dalszej eksploatacji i zlecić jego kontrolę specjaliście.
Konieczna może okazać się wymiana haków dachowych. Dopuszczonych do użytku elementów kotwiących nie wolno modyfikować.
Wskazówka
Należy przestrzegać wytycznych montażowych PREFA, obowiązujących norm oraz regulacji branżowych. Dachowe haki bezpieczeństwa montuje się na środku krokwi przy użyciu dołączonych wkrętów.
Głębokość osadzenia oryginalnych wkrętów mocujących w konstrukcji nośnej (krokwiach) musi wynosić co najmniej 80 mm. W przypadku dachówki romb 29 × 29, dachówki romb 44 × 44 oraz dachówki łupkowej wymagany jest montaż blachy podkładowej.
W przypadku dachówki klasycznej, dachówki klasycznej R.16 oraz paneli dachowych FX.12 konieczne może być zamontowanie blachy podkładowej (np. jeśli w obszarze krokwi znajduje się rąbek lub grzbiet fali).
UWAGA: Nie wykraczać poza wyznaczone powierzchnie montażowe systemów dachowych PREFA.

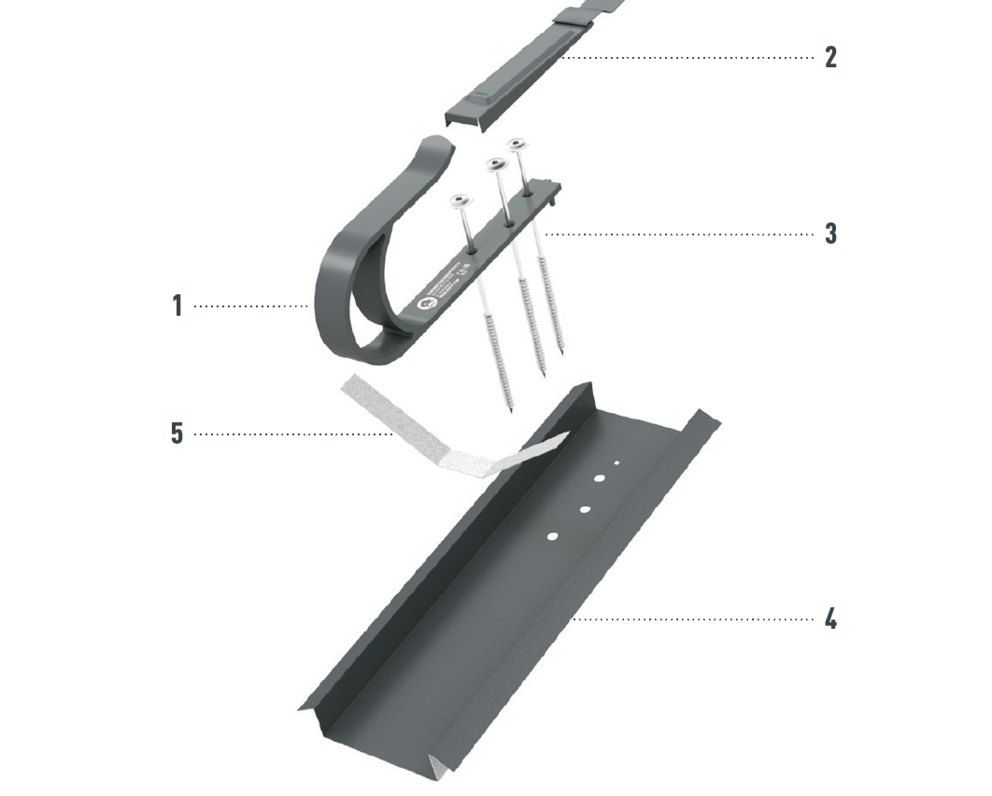

1 hak dachowy EN 517 B |

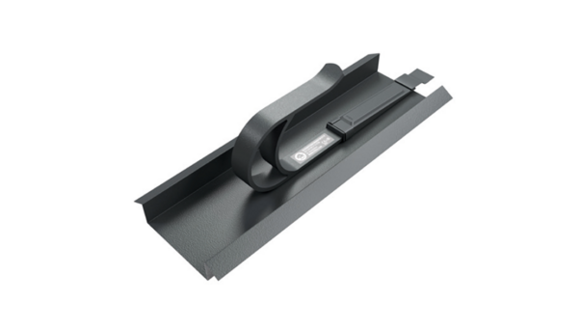

4 ewentualnie blacha podkładowa (zawsze wymagany w przypadku dachówek PREFA romb i łupkowych) |
Pełni funkcję punktu kotwiczenia na dachu stromym dla pojedynczej osoby używającej środków ochrony indywidualnej i amortyzatora zgodnego z normą EN 355. Odpowiedni do zaczepiania drabin dekarskich i ław dekarskich. Nie zapomnieć o sporządzeniu dokumentacji fotograficznej, potwierdzającej prawidłowy montaż na obiekcie.

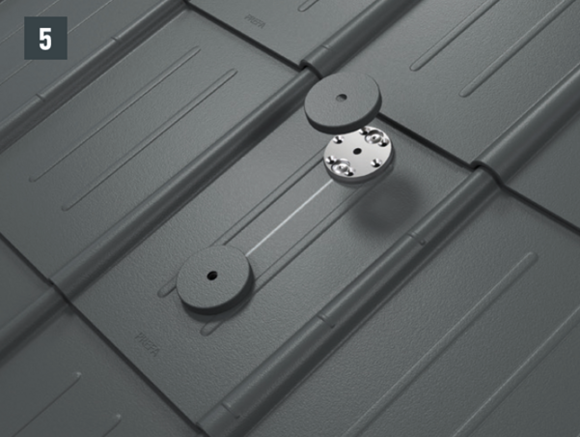

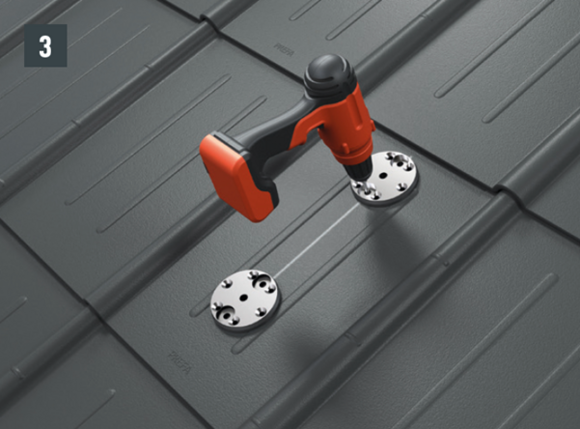

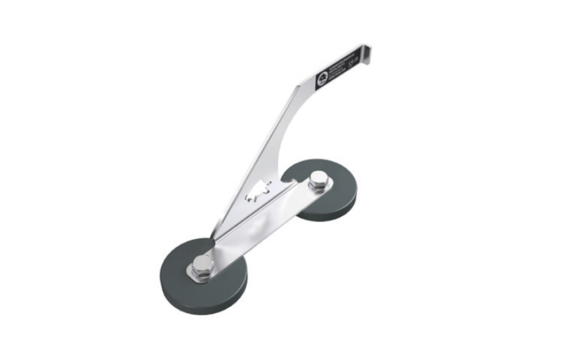

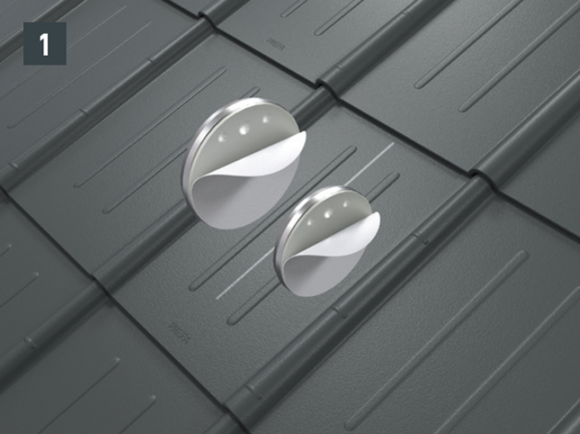

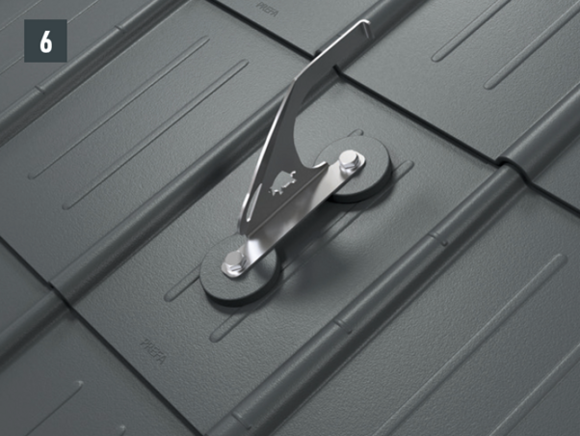

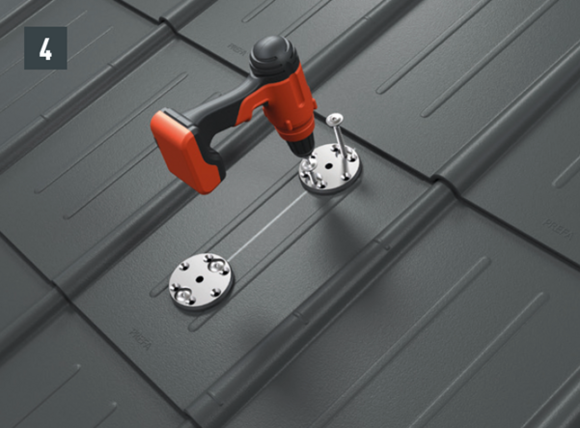

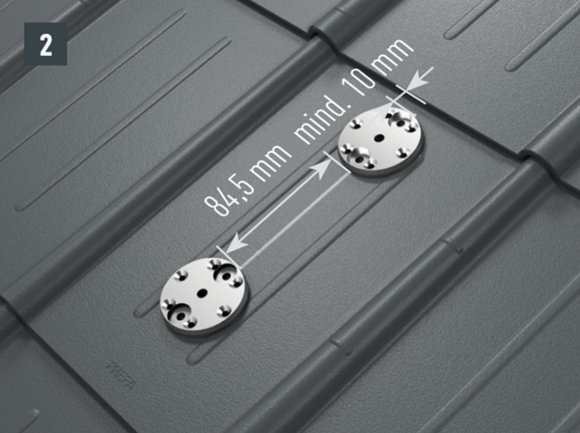

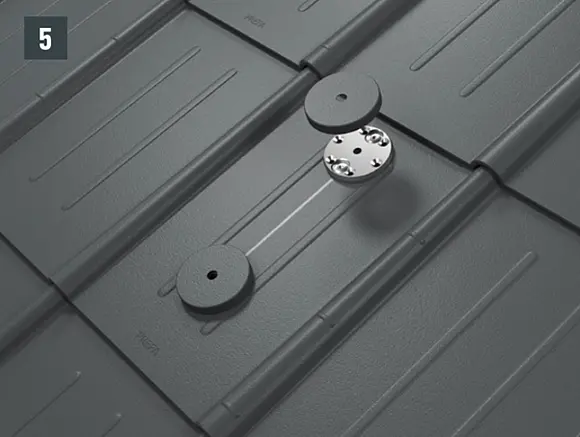

zabezpieczający hak dachowy na podstawie
Podłoże |
Warunki wstępne fachowego/poprawnego montażu to system dachowy PREFA zamontowany zgodnie z obowiązującymi normami/regulacjami branżowymi oraz konstrukcja nośna o dostatecznej nośności statycznej (krokwie min. 8/8 cm i pełne deskowanie o grubości min. 24 mm, przy izolacji nadkrokwiowej min. 10 × 14 cm). |
|---|---|
Materiał |
Dachowy hak bezpieczeństwa: stal nierdzewna 1.4301 |
Zasady bezpieczeństwa
Przed użyciem należy skontrolować wzrokowo stan całości systemu zabezpieczeń pod kątem widocznych wad (np. poluzowane połączenia śrubowe, odkształcenia, zużycie, uszkodzone pokrycie dachowe). Jeśli bezpieczeństwo systemu wchodzenia na dach wzbudza wątpliwości, musi on zostać sprawdzony (wymóg udokumentowania na piśmie) przez specjalistę.
Dachowe haki bezpieczeństwa na podstawie mogą być montowane i użytkowane tylko przez osoby, które przeczytały niniejszą instrukcję eksploatacji, znają obowiązujące w danym miejscu zasady bezpieczeństwa, są w dobrym stanie fizycznym i psychicznym oraz zostały przeszkolone w zakresie używania ŚOI (środków ochrony indywidualnej).
Dachowe haki bezpieczeństwa na podstawach mogą być montowane wyłącznie przez wykwalifikowane osoby zaznajomione z systemem komunikacji dachowej oraz zgodnie z aktualnym stanem wiedzy technicznej.
System zabezpieczeń należy zaplanować, zamontować i użytkować w taki sposób, aby przy prawidłowym korzystaniu ze ŚOI nie był możliwy upadek poza krawędź dachu. Przestrzegać przepisów BHP obowiązujących w danym kraju.
Przy wejściu na system zabezpieczeń dachowych należy udokumentować położenie dachowych haków bezpieczeństwa na planach (np. szkicu połaci dachu z góry).
Cały system zabezpieczeń co najmniej raz do roku musi zostać skontrolowany przez specjalistę.
Jeśli doszło do obciążenia niszczącego, cały system zabezpieczeń należy wyłączyć z dalszej eksploatacji i zlecić jego kontrolę specjaliście. Konieczna może okazać się wymiana haków dachowych.
Nie wolno wprowadzać modyfikacji w dachowym haku bezpieczeństwa.
Stal nierdzewna NIE może mieć kontaktu z pyłem szlifierskim ani stalowymi narzędziami. Prowadzi to do korozji.
Wskazówka
W przypadku wszystkich systemów dachowych PREFA konieczne może być zamontowanie blachy podkładowej (np. jeśli w obszarze krokwi znajduje się rąbek lub grzbiet fali). Nie osadzać dachowych haków bezpieczeństwa na rąbku ani grzbiecie fali pokrycia dachowego PREFA ani nie mocować ich w tych punktach.
UWAGA: Nie wykraczać poza wyznaczone powierzchnie montażowe systemów dachowych PREFA.
Wskazówka
Nie osadzać podstawy na rąbku ani grzbiecie fali pokrycia dachowego PREFA ani nie mocować jej w tych punktach. Konieczne może być zamontowanie elementu podkładowego (np. jeśli w obszarze krokwi znajduje się rąbek lub grzbiet fali).
