Dachówka łupkowa DS.19

Duża w formacie, lekka w wadze, praktyczna w montażu

+6
Czytaj dalej

Dachówka łupkowa DS.19 nie tylko świetnie wygląda, lecz także można ją montować już przy nachyleniu dachu wynoszącym jedynie 17°, tym samym wyznacza ona nowe standardy w tym segmencie produktów.

DS.19 o wymiarach 480 × 262 mm jest nieco większa niż klasyczna dachówka łupkowa PREFA, dzięki czemu montaż jest jeszcze szybszy i wydajniejszy. Na m² wystarczy tylko osiem sztuk DS.19, co przy niewielkiej wadze daje jedynie 2,75 kg/m².

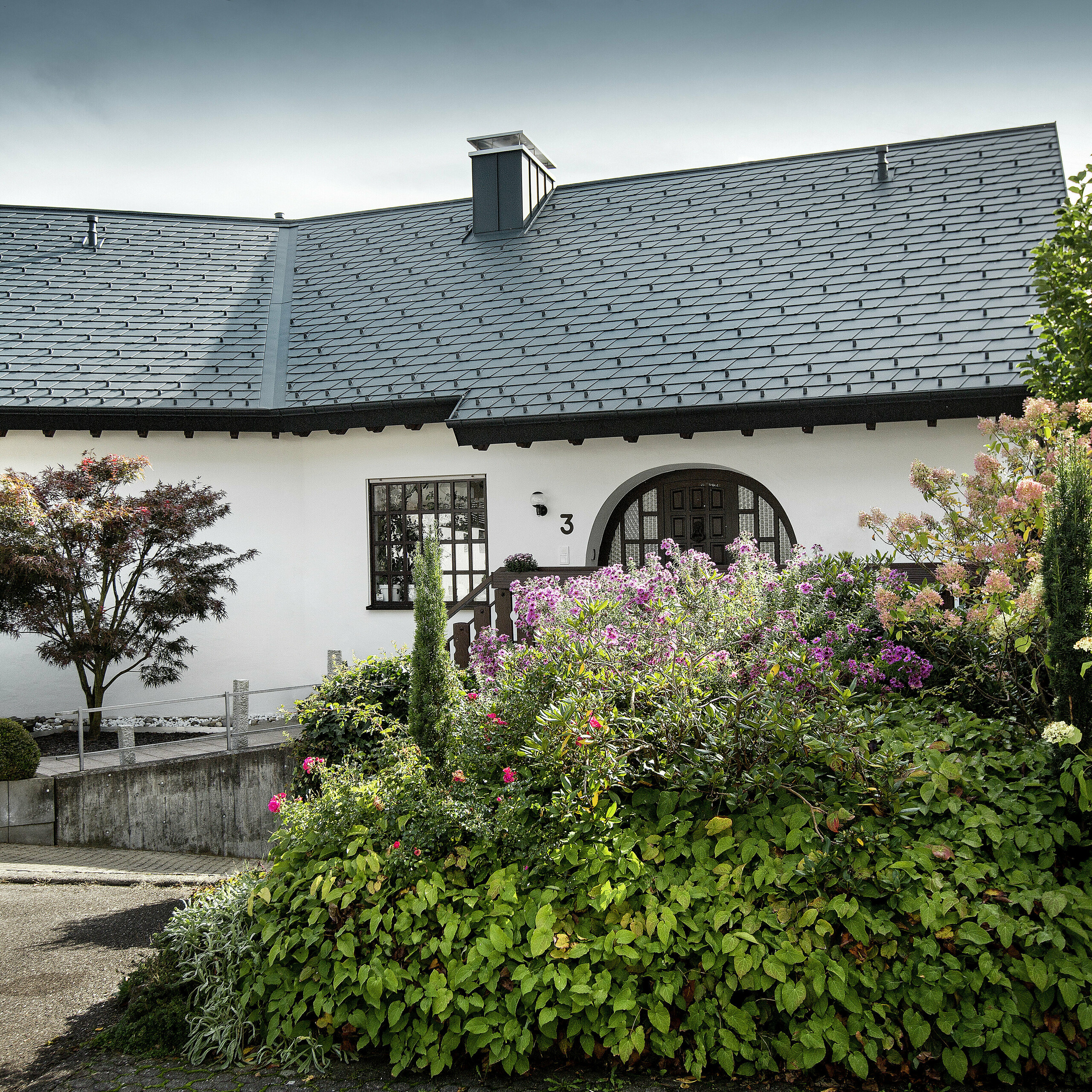

PREFA dachówka łupkowa DS.19 w kolorze antracytowym P.10 z barierami śniegowymi, oknami dachowymi i kominem

Lekka, aluminiowa dachówka łupkowa DS.19 znakomicie sprawdza się na najmniejszych powierzchniach, jak również na obiektach wielkopowierzchniowych. Dzięki systemowi montażu na podwójną zakładkę, dachówka łupkowa DS.19 jest niezwykle odporna na burze i warunki atmosferyczne – tak samo jak wszystkie produkty dachowe PREFA. Specjalne wzornictwo sprawia, że także wizualnie pokazuje się od najlepszej strony.

Dachówka DS.19 znakomicie sprawdza się na dachach klasycznych, tradycyjnych budowli, ale może też tworzyć fascynujące kontrasty w architekturze nowoczesnej.

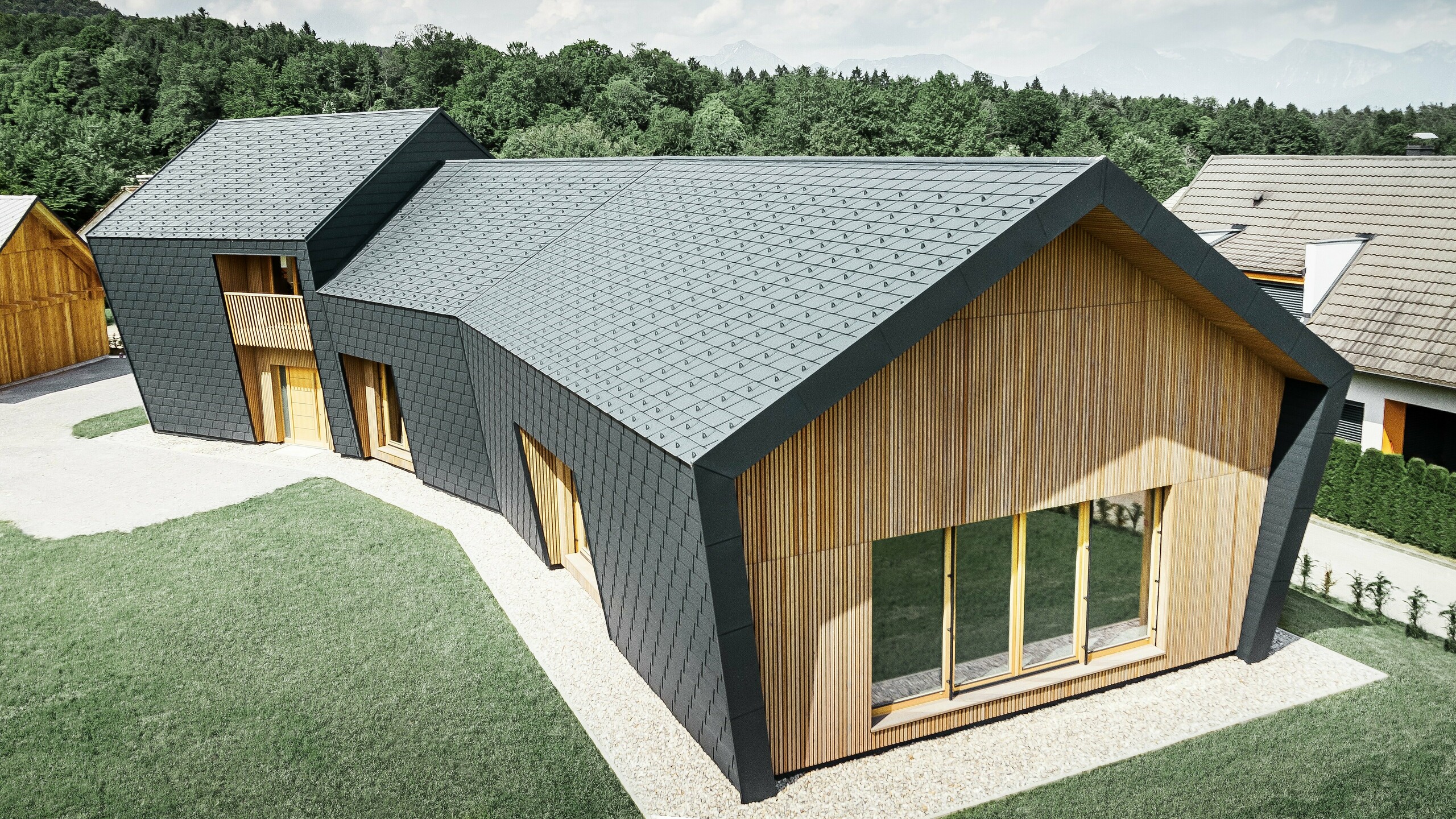

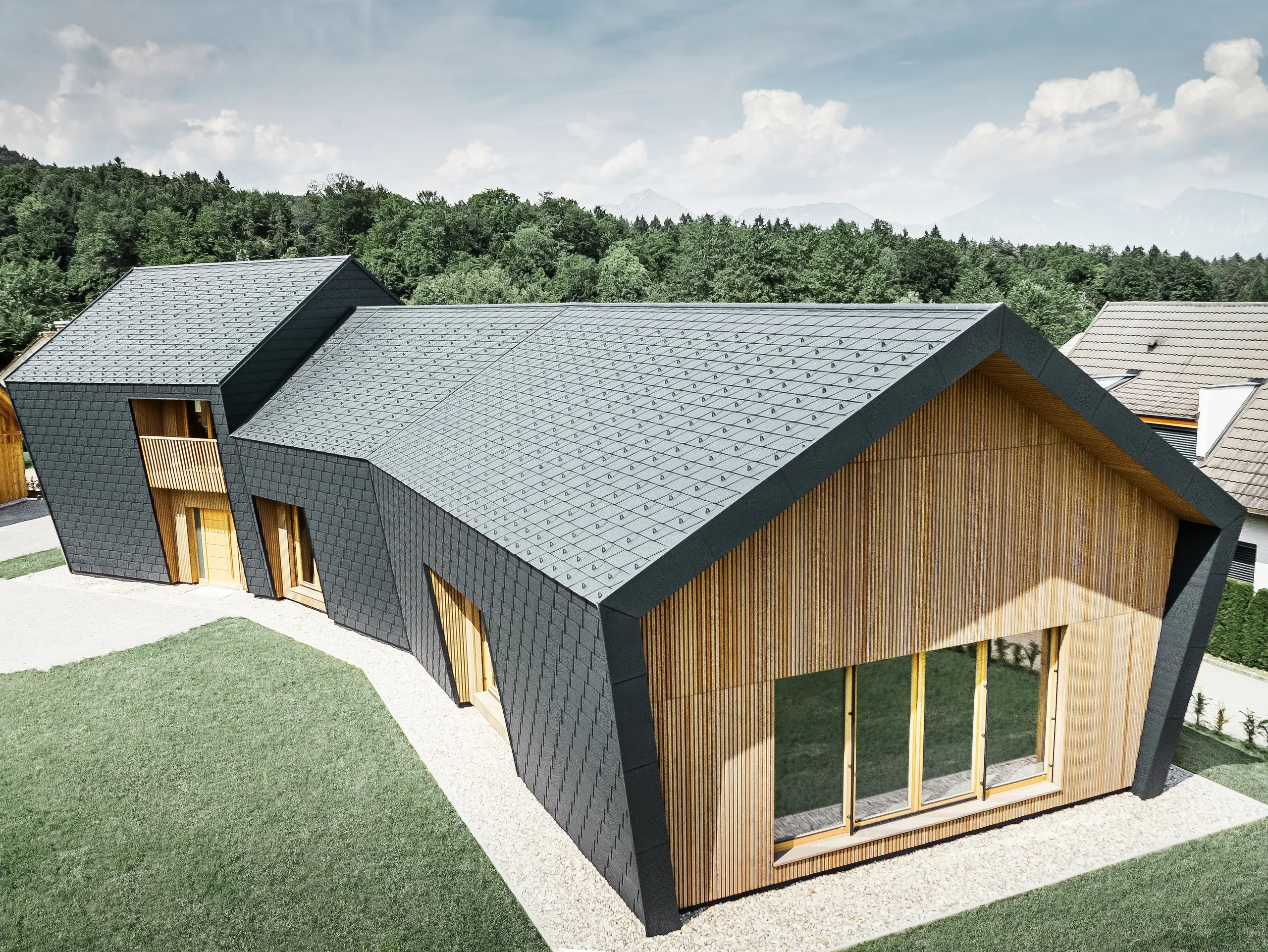

Duże powierzchnie dachu i elewacji pokryte dachówką łupkową DS.19 w kolorze antracytowym P.10, od frontu elewacja została pokryta drewnem

Zalety dachówek łupkowych PREFA DS.19

Ikona oznaczająca zalety

Do każdego projektu

od najmniejszych powierzchni po obiekty wielkopowierzchniowe

Ikona oznaczająca zalety

Nowoczesny wygląd i duża różnorodność kolorów o jakości P.10

Wiele kolorów standardowych z powierzchnią stucco, na życzenie dostępna jest także wersja gładka.

Ikona oznaczająca zalety

uniwersalne zastosowanie

do dachów o nachyleniu od 17°

Ikona oznaczająca zalety

Do każdego projektu

od najmniejszych powierzchni po obiekty wielkopowierzchniowe

Ikona oznaczająca zalety

Nowoczesny wygląd i duża różnorodność kolorów o jakości P.10

Wiele kolorów standardowych z powierzchnią stucco, na życzenie dostępna jest także wersja gładka.

Ikona oznaczająca zalety

uniwersalne zastosowanie

do dachów o nachyleniu od 17°

Tabela kolorów dachówki łupkowej DS.19

Paleta kolorów dachówki łupkowej DS.19 PREFA sięga od klasycznego wyglądu dachówki ceramicznej poprzez nowoczesne odcienie szarości po naturalne brązy. Następujące kolory PREFA są dostępne jako kolory standardowe:

Przegląd kolorów (10)

Kolor

Nazwa

~ RAL

01 Braun

P.10 brązowy

7013

02 Anthrazit

P.10 antracyt

7016

03 Schwarz

P.10 czarny

9005

04 Ziegelrot

P.10 ceglasty

8004

05 Oxydrot

P.10 czerwony

3009

06 Moosgrün

P.10 zieleń mchu

6005

07 Hellgrau

P.10 jasnoszary

7005

11 Nussbraun

P.10 orzechowy brąz

8019

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 grafitowy

7043

43 Steingrau

P.10 szary kamienny

7031

Wskazówki

  • Podane wartości RAL to tylko wartości przybliżone (~), które niekiedy mogą znacznie odbiegać od oryginalnego koloru PREFA i w niektórych warunkach nie odzwierciedlają subiektywnego postrzegania barw.
  • Wartości te trudno zdefiniować przede wszystkim dla jakości koloru P.10 ze względu na strukturę powierzchni. Ponadto kolory z PREFA Siding P.10 szary kamień, P.10 piaskowy, P.10 zielona patyna, dąb naturalny, szara patyna, orzech brązowy i dąb szary opierają się na naturalnym zabarwieniu, na które składa się kilka odcieni.
  • Taśmy i blachy naturalny: Zmiany optyki zachodzące w wyniku obróbki i pod wpływem środowiska zewnętrznego nie podlegają gwarancji. Należy przestrzegać karty informacyjnej.
  • W przypadku kolorów metalicznych mogą występować różnice barw.
  • Do dokładnego określenia kolorów elementów uzupełniających należy stosować oryginalne wzorniki.

Zobacz zrealizowane projekty z dachówką łupkową DS.19 PREFA i zainspiruj się.

Bez względu na to, czy chcesz pokryć nowy dach, czy wyremontować stary, w naszej galerii referencyjnej oraz galerii renowacji znajdziesz wiele inspirujących projektów z dachówką łupkową DS.19 z aluminium marki PREFA. Niektóre obiekty referencyjne PREFA możesz zobaczyć tutaj:

Może Ci się także spodobać:: Klasyczna dachówka łupkowa

Małoformatowe, niezwykle lekkie dachówki łupkowe znakomicie sprawdzają się na najmniejszych powierzchniach, jak również na obiektach wielkopowierzchniowych. Nadają się zarówno do nowych, prostych pokryć dachowych, jak i bardziej złożonych projektów remontowych.

Czy masz jeszcze pytania dotyczące dachówek łupkowych DS.19?

To byłoby zbyt proste, gdybyśmy mogli podać cenę całościową lub powiedzieć, że dachówka klasyczna lub łupek elewacyjny kosztuje xy euro.

Tak, możliwa jest dostawa w standardowych kolorach RAL. Zapory, a także zamontowane na stałe profile mocujące mogą zostać dopasowane kolorystycznie do dachu, drzwi i okien lub elewacji.

Ze względu na niewielką masę dachówki klasyczne, łupkowe i romby i panele dachowe FX.12 PREFA można z powodzeniem stosować do przykrywania starych dachów.

Małe ziarna gradu nie mogą wyrządzić szkody dachowi PREFA z powierzchnią stucco. Jeśli jednak kulki gradu są wyjątkowo duże, nie jest jednak wykluczone uszkodzenie funkcjonalne dachu, jak każdego materiału budowlanego. Przebicie pokrycia dachowego PREFA, niezależnie od wielkości kulek gradowych, można jednak wykluczyć jako niemalże nieprawdopodobne.

Materiały aluminiowe są w wysokim stopniu odporne na korozję i nierdzewne!

Porada eksperta: Pasek tłumiący drgania sprawia, że dachówka łupkowa DS.19 PREFA jest cichsza

Dachy aluminiowe są w istocie cichsze, niż się powszechnie uważa. Wrażenia związane z dźwiękami to coś, co każdy odbiera inaczej. Aby emisja hałasu była jak najmniejsza, dachówki łupkowe DS.19 są wyposażone w paski tłumiące drgania (technologia FD.TEC). W celu zapewnienia mieszkańcom jeszcze większego komfortu zalecamy dodatkowo zastosowanie grubszej warstwy rozdzielającej.

Informacje techniczne

Materiał:

aluminium powlekane metodą coil-coating, 0,7 mm grubości

Standardowa powierzchnia:

stucco

Wymiary:

480 × 262 mm na ułożonej powierzchni (8 szt./m²)

Waga:

ok. 2,75 kg/m²

Minimalne nachylenie dachu:

17° (ok. 31%)

Podkonstrukcja i warstwa rozdzielająca*:

Pełne deskowanie (min. 24 mm); przy nachyleniu od 17 do 25° wymagana jest bitumiczna warstwa rozdzielająca; od normowego obciążenia śniegiem o wartości 3,25 kN/m² lub w kategoriach terenu 0, I lub II wymagany jest montaż na pełnym deskowaniu z bitumiczną warstwą rozdzielającą.

*Należy przestrzegać norm i reguł technicznych obowiązujących w danym kraju.

Mocowanie standardowe:

pośrednie, 1 patentowany zaczep mocujący PREFA i gwóźdź na każdą dachówkę DS.19 (tzn. 8 patentowanych zaczepów mocujących i gwoździ nam²)

Konstrukcja dachowa

Dachy aluminiowe PREFA są projektowane z wentylowaną konstrukcją nośną, w której pokrycie dachowe i warstwa izolacji termicznej są oddzielone wentylowaną przestrzenią rozdzielającą. Dzięki temu ewentualny kondensat można ponownie odprowadzić.

W większości przypadków okładzina dachowa jest wentylowana w sposób przedstawiony na pierwszej ilustracji. Wentylowana może być jednak także cała przestrzeń poddasza (ilustracja z prawej strony).

Projektowanie i zastosowanie

W tym miejscu nasi blacharze i architekci mogą znaleźć przeznaczone do pobrania teksty do przetargów, a także szczegóły dotyczące dachówki łupkowej DS.19. Instrukcje montażu, a także porady dotyczące montażu dachu, wskazówki dotyczące planowania oraz formularz ankiety znajdziesz w dziale obsługi. (Tylko dla blacharskich i dekarskich firm partnerskich – przygotuj dane dostępowe. Nie masz jeszcze danych dostępowych? W takim razie zwróć się do właściwego kierownika sprzedaży w Twoim regionie).

Wskazówka dla biur architektonicznych i projektowych: Dane 3D i BIM, a także tekstury naszych produktów są dostępne tutaj: planowanie cyfrowe

Akcesoria do dachówki DS.19

Tutaj znajdziesz listę akcesoriów pasujących do dachówki łupkowej DS.19, od pasa okapowego i gąsiora wentylowanego po bariery śniegowe, ławy kominiarskie oraz obróbki okien dachowych.

Kompletne i szczegółowe zestawienie akcesoriów można znaleźć w naszym cenniku.

PREFA Passschindel DS.19

Dachówka długa DS.19

245 × 262 mm uwaga: produkt nieprzystosowany do wykonywania kompletnych pokryć dachowych

Systemowy zaczep mocujący

Do dachówki klasycznej, łupkowej i DS.19, Materiał: niepowlekany stop aluminium

Pas startowy do dachówki łupkowej, dachówki romb, dachówki r.16 I panelu dachowego fx.12

1800 × 158 × 1,00 mm, nawiercone otwory

Gąsior wentylowany

3.000 × 1,00 mm, 1.200 × 1,00 mm, samonośny gąsior wentylowany do dachów wentylowanych

Zaślepka do gąsiora wentylowanego

-

Gąsior dachowy

500 × 1,00 mm

Zaślepka do gąsiora dachowego

-

Wiatrownica

95 × 2.000 × 0,70 mm, wiatrownica z pasem mocującym

Rynna koszowa

3.000 mm, Kantowana z rąbkiem podwójnym

Siatka ochronna przeciw ptakom

125 × 2.000 × 0,7 mm, otwory okrągłe Ø 5/7 mm

Taśma wentylacyjna elewacji

Z perforacją kwadratową 6 mm, w kolorach brązowy/antracytowy i jasnoszary/jasnoszary, wymiary: 1,00 × 250 mm und 1,00 × 333 mm

Pas podrynnowy

230 × 2.000 × 0,70 mm

Stoper śniegowy do R.16, FX.12 i DS.19

-

Wspornik do bariery śniegowej do rur profilowanych

3 otwory na rury profilowane

Wspornik XL do bariery śniegowej do rur profilowanych

Z 5 otworami przelotowymi, optymalny do fotowoltaiki dachowej

Rura profilowana do barier śniegowych

3.000 mm; 25/25

ŁAmacz lodu do rury profilowanej

Kompatybilny z rurami profilowanymi

Zakończenie do bariery śniegowej do rur profilowanych

Element kończący do rur profilowanych

Element zakończeniowy XL do bariery śniegowej do rur profilowanych

Do profilu wsuwanego

Solarhalter für Photovoltaikanlagen auf PREFA Dächern inklusive Abdeckkappe

Wspornik panelu słonecznego z nakładką

długość: 260 mm

Wspornik panelu słonecznego sunny

Kompatybilny ze wszystkimi produktami małoformatowymi i systemami na rąbek stojący prefa

Zu sehen ist der PREFA Solarhalter Fix ohne Kreuzverbinder.

Wspornik panelu słonecznego fix

Stały montaż modułów solarnych na małoformatowych systemach dachowych PREFA. Dostępny z łącznikiem krzyżowym lub bez. Przeznaczony wyłącznie do użytku z szyną montażową PREFA, niekompatybilny z innymi produktami.

Zu sehen ist der PREFA Solarhalter Vario ohne Kreuzverbinder.

Wspornik panelu słonecznego Vario

Zmienny montaż modułów solarnych na małoformatowych systemach dachowych PREFA. Dostępny z łącznikiem krzyżowym lub bez. Przeznaczony wyłącznie do użytku z szyną montażową PREFA, niekompatybilny z innymi produktami.

Wspornik do górskiej bariery śniegowej

Do okrąglaków o śr. 140 mm

Stopień kominiarski

Regulowany do dachów o nachyleniu od 12° do 60°; przetestowany zgodnie z normą EN 516‑1‑A

Wspornik ławy kominiarskiej na jednej stopce

250 mm; regulowany do dachów o nachyleniu od 12° do 55°; przetestowany zgodnie z normą EN 516‑1‑A

Wspornik ławy kominiarskiej na dwóch stopkach

360 mm; regulowany do dachów o nachyleniu od 12° do 55°; przetestowany zgodnie z normą EN 516‑1‑B

ŁAwa kominiarska

250 × 420 mm, 250 × 600 mm, 250 × 800 mm, 250 × 1.200 mm, 360 × 800 mm, 360 × 1.200 mm; przetestowany zgodnie z normą EN 516‑1‑A odpowiednio normą EN 516‑1‑B.

ŁĄCznik ław kominiarskich

-

Zabezpieczający hak dachowy

Zgodny z normą EN 517 – B

Zabezpieczający hak dachowy na podstawie

Zgodny z normą EN 517 – B

Wywietrznik dachówki DS.19

480 × 262 mm, przekrój wentylacji ok. 30 cm²

Pokrywa wywietrznika

Do nitowania i klejenia, powierzchnia wentylacji: ok. 30 cm²

Kołnierz do rury wentylacyjnej

Ø 100 mm, nachylenie dachu: od 12°

Mankiet zginany 100

Ø 100 – 130 mm, elastyczny mankiet z EPDM do przepustów dachowych w podkonstrukcji

Maskownica rury wentylacyjnej do dachówki DS.19

Ø 80 – 125 mm, spadku dachu od 17° do 35°

Maskownica rury wentylacyjnej do zafelcowania

Do dachów o nachyleniu od 12° do 52°, Ø 80 - 125 mm

Uniwersalna maskownica rury wentylacyjnej dwuczęściowa

Do rur wentylacyjnych o średnicy ⌀ 40–120 mm, do dachów o nachyleniu od 12° do 52°

Blacha podkładowa do dachówki romb 44 × 44 i dachówki DS.19

długość: 660 mm, szerokość: 125 mm

Kołnierz vario

szerokość: 120 – 600 mm, 600 – 1.020 mm, różne długości: 150–980 mm, do dachów o nachyleniu od 12° do 55°

Wyłaz dachowy

-

Kołnierze do okien Roto oraz Roto z serii Q

Dostępne w wielu wymiarach

Daszek kominowy

700 × 700 mm, 800 × 800 mm, 1000 × 700 mm, 1100 × 800 mm, 1500 × 800 mm

Uchwyt dachowy do przewodów odgromowych

Zakres zacisku: 2 – 8 mm; uchwyt na przewód okrągły: Ø 8 mm

Specjalny zestaw klejący

W zestawie: 1 wkład kleju specjalnego PREFA (290 ml), 1 puszka środka do czyszczenia (60 ml), 1 papier ścierny, 1 chusteczka do czyszczenia, 2 końcówki
