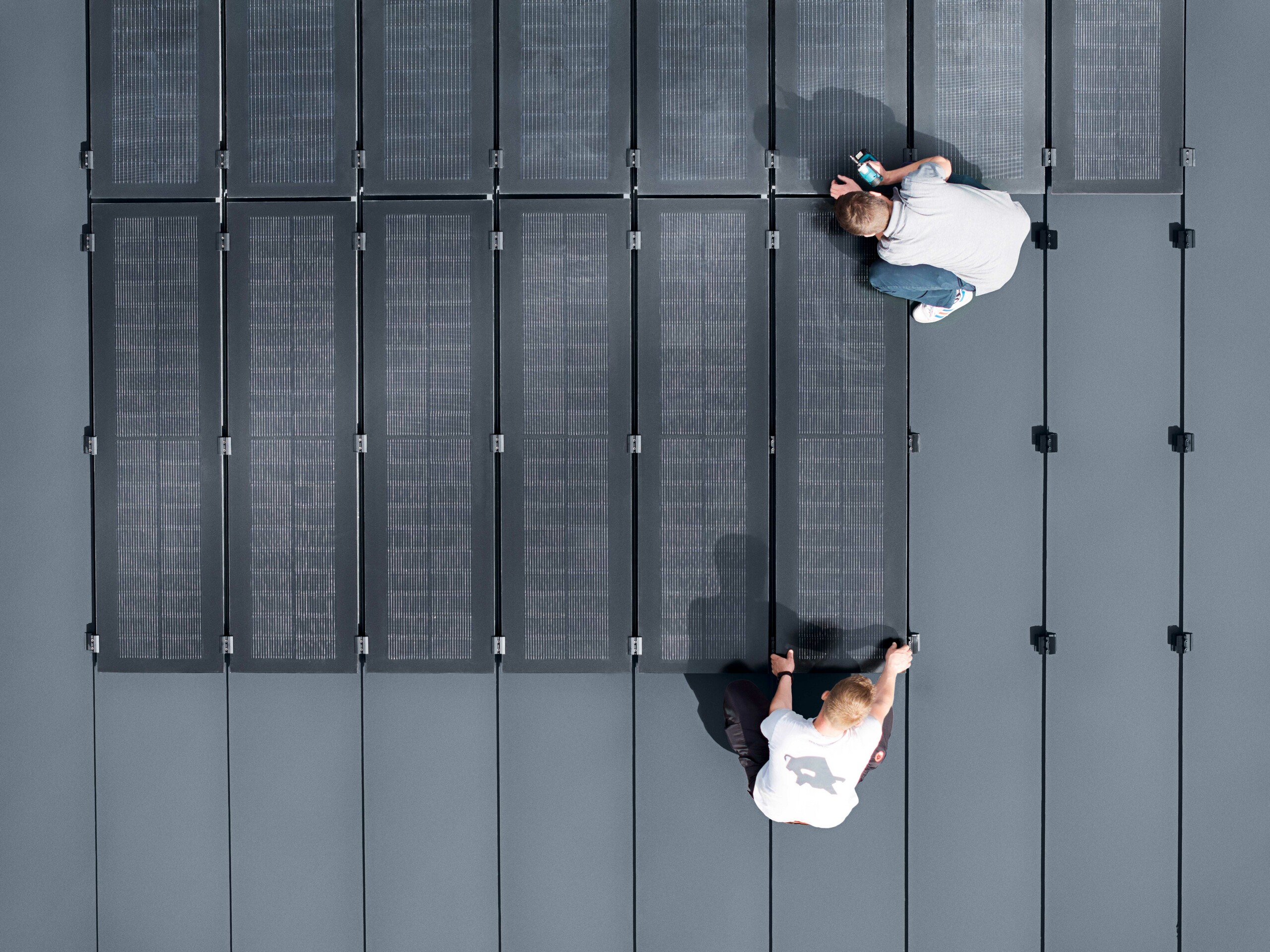

Nasz system fotowoltaiczny do dachów PREFALZ jest połączeniem modułów PV szkło/szkło ze specjalnie zaprojektowanymi klemami rąbka i modułów w jednym elemencie, umieszczanym bezpośrednio na rąbkach stojących. Dzięki temu moduły solarne PREFALZ umożliwiają układanie równolegle do dachu z minimalną wysokością montażu.
Wyraźne linie PREFALZ kontynuowane są harmonijnie, dzięki czemu utrzymana pozostaje charakterystyczna optyka pasm dachu.
Zalety modułu solarnego PREFALZ
Estetyczne
Równoległe do dachu, z zachowaniem charakteru pasów rąbków, całościowo płaski system, dostosowany do typu pokrycia PREFALZ
Odporne
Solidny, trwały moduł PV szkło/szkło z najnowszą technologią ogniw TOPCon
Brak przebić pokrycia dachowego
Za pomocą modułowych klem, moduły solarne umieszczane są bezpośrednio na rąbkach stojących i nie jest konieczna penetracja nachylonego dachu śrubami itp
2-w-1
Klema do modułu i rąbka w jednym produkcie, prosty i szybki montaż dzięki małej liczbie potrzebnych komponentów
Estetyczne
Równoległe do dachu, z zachowaniem charakteru pasów rąbków, całościowo płaski system, dostosowany do typu pokrycia PREFALZ
Odporne
Solidny, trwały moduł PV szkło/szkło z najnowszą technologią ogniw TOPCon
Brak przebić pokrycia dachowego
Za pomocą modułowych klem, moduły solarne umieszczane są bezpośrednio na rąbkach stojących i nie jest konieczna penetracja nachylonego dachu śrubami itp
2-w-1
Klema do modułu i rąbka w jednym produkcie, prosty i szybki montaż dzięki małej liczbie potrzebnych komponentów
Możliwość doposażenia
Moduły solarne można montować na nowych dachach PREFALZ. Można też uzupełnić istniejące już dachy PREFALZ
Gwarancja jakości
Moduł solarny: 10 lat gwarancji na produkt, Gwarancja wydajności: 85% mocy znamionowej modułu po 25 latach, dodatkowo 25 lat gwarancji na produkt na podkonstrukcję PREFA
Niezależne, ekonomiczne i zrównoważone
Słońce jako źródło energii jest zawsze dostępne, a samodzielnie wytworzoną energię można wykorzystać bezpośrednio, oddać do sieci lub zmagazynować. Zakład produkcyjny przyjazny pod kątem CO2
Wyprodukowano w Austrii
W 100% kompatybilne z kompletnym systemem PREFA, wysokiej jakości moduł solarny PREFALZ projektowany i produkowany jest w Austrii
Możliwość doposażenia
Moduły solarne można montować na nowych dachach PREFALZ. Można też uzupełnić istniejące już dachy PREFALZ
Gwarancja jakości
Moduł solarny: 10 lat gwarancji na produkt, Gwarancja wydajności: 85% mocy znamionowej modułu po 25 latach, dodatkowo 25 lat gwarancji na produkt na podkonstrukcję PREFA
Niezależne, ekonomiczne i zrównoważone
Słońce jako źródło energii jest zawsze dostępne, a samodzielnie wytworzoną energię można wykorzystać bezpośrednio, oddać do sieci lub zmagazynować. Zakład produkcyjny przyjazny pod kątem CO2
Wyprodukowano w Austrii
W 100% kompatybilne z kompletnym systemem PREFA, wysokiej jakości moduł solarny PREFALZ projektowany i produkowany jest w Austrii
Dostosowany do systemu dachowego PREFALZ: Kompletny system PREFA
Moduł solarny PREFALZ jest w 100% kompatybilny z systemem dachowym PREFALZ. Dostosowany do szerokości felca 500 i 650 moduł PV szkło/szkło umieszczany jest na rąbku, dzięki czemu optyka podwójnego rąbka stojącego pozostaje utrzymana.
Moduły solarne PREFALZ można montować zarówno na nowych dachach PREFALZ, jak i w dowolnym momencie można je dodać do istniejących dachów PREFALZ.
Zakres dostawy
Instalacja fotowoltaiczna dostosowywana jest indywidualnie i precyzyjnie do produktu dachowego. Pakiet solarny PREFALZ obejmuje wsporniki panelu słonecznego, ale też prawidłowo zwymiarowane moduły solarne.
Dla modułu solarnego PREFALZ w PREFA dostępne są następujące elementy:
- moduły solarne PREFALZ
- klemy wewnętrzne i skrajne
- zabezpieczenia antyzsunięciowe
- pakiet przewodów ze wszystkimi niezbędnymi przewodami zasilającymi i odprowadzającymi
- różne usługi serwisowe (np. układ instalacji PV)
Blachy aluminiowe PREFALZ do dachów nie są objęte pakietem. Trzeba je zamawiać osobno.

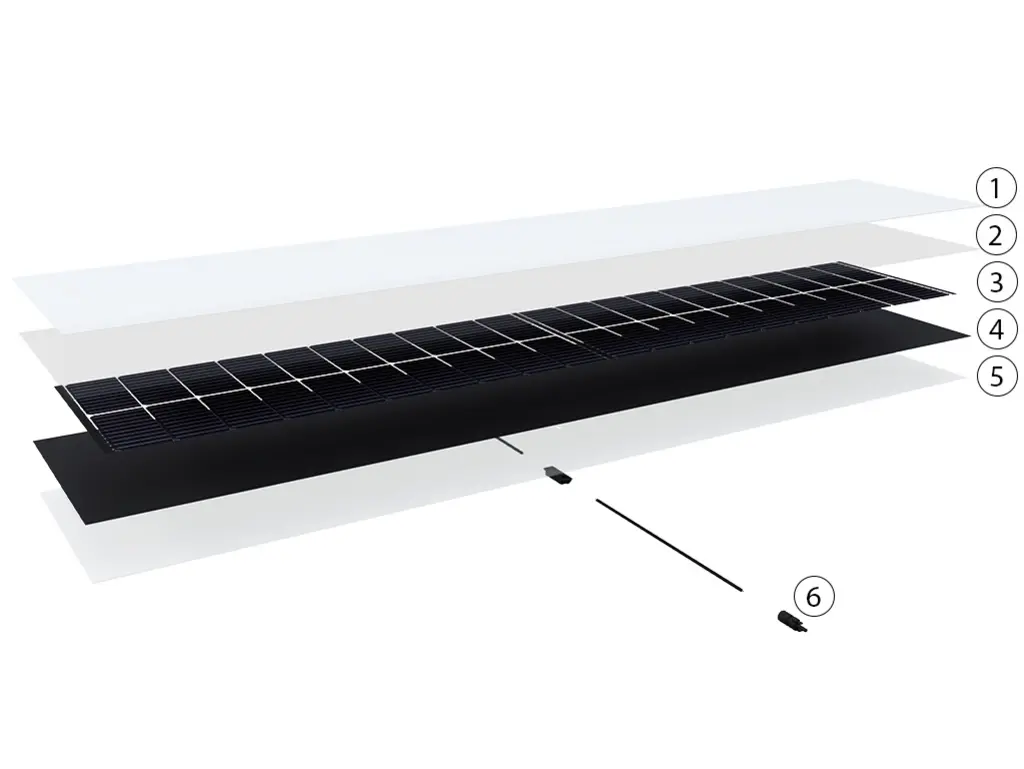

Konstrukcja modułu solarnego PREFALZ
Przy zaledwie 70 mm wysokości konstrukcji to rozwiązanie harmonijnie integruje się z powierzchnią dachową i dzięki temu jest znacznie węższe od zwykłych rozwiązań nadachowych. Przy wysokości montażowej wynoszącej zaledwie 70 mm rozwiązanie to harmonijnie integruje się z powierzchnią dachu, a tym samym jest znacznie cieńsze niż konwencjonalne rozwiązania dachowe.
- Szkło solarne 3,2 mm, pryzmatyczne
- Materiał hermetyzujący
- Ogniwo fotowoltaiczne typu TOPCon
- Materiał hermetyzujący
- Szkło tylne 3,2 mm
- Puszka przyłączeniowa, wtyk MC4 / gniazdo z przewodem solarnym i wężem do ochrony przewodu.
Dostępne w dwóch rozmiarach: Szerokości konstrukcyjne
MODUŁ SOLARNY PREFALZ 500 |
Wymiar 2000 x 408 mm Moc: 150 Wp/szt. |
|---|---|
MODUŁ SOLARNY PREFALZ 650 |
Wymiar: 2000 x 558 mm Moc: 150 Wp/szt. |
Gwarancja
PREFA oferuje kompleksowe świadczenia gwarancyjne do rozwiązań solarnych PREFALZ. Ciesz się pełnym bezpieczeństwem z gwarancją wydajności na 25 lat. Nawet po tym okresie moduły nadal mają gwarantowaną wydajność na poziomie 85% mocy znamionowej.
Kolory dla modułów PV i zacisków modułowych
Moduły fotovoltaiczne PREFA dostępne są w kolorze czarnym i dostarczane są w wersji dopasowanej z eloksalowanymi na czarno klemami modułowymi.
Produkt dachowy (blachy aluminiowe) PREFALZ jest dostępny w kolorach standardowych.
Informacje techniczne
Moduł solarny PREFALZ 500 |
Moduł solarny PREFALZ 650 |
|
Moc znamionowa |
150 Wp |
150 Wp |
Zapotrzebowanie na przestrzeń |
5,44 m²/kWp |
7,44 m²/kWp |
Wymiary |
2.000 x 408 mm |
2.000 x 558 mm |
Masa |
15 kg (18 kg/m²) |
21 kg (18 kg/m²) |
Typ ogniwa |
TOPCon |
TOPCon |
Spadek dachu |
ab 3° (5 %) |
ab 3° (5 %) |
Materiał |
Szkło przednie 3,2 mm Szkło tylne 3,2 mm |
Szkło przednie 3,2 mm Szkło tylne 3,2 mm |
Wtyk |
Standardowy wtyk MC4/gniazdo |
Standardowy wtyk MC4/gniazdo |
Mocowanie |
Wraz z solarną klemą wewnętrzną/skrajną PREFALZ 500/650 na podwójnym rąbku, odpowiednio do nachylenia dachu i lokalizacji, zmienia się liczba klem na moduł. |
Wraz z solarną klemą wewnętrzną/skrajną PREFALZ 500/650 na podwójnym rąbku, odpowiednio do nachylenia dachu i lokalizacji, zmienia się liczba klem na moduł. |
Należy przestrzegać norm i reguł technicznych obowiązujących w danym kraju.
Możliwości dofinansowania dla instalacji fotowoltaicznych
W Polsce dostępnych jest szereg programów wsparcia. Zaleca się przeprowadzenie konsultacji w gminie, w lokalnej izbie handlowej w związku konsumentów lub z dostawcą energii elektrycznej. Wnioski i zezwolenia składa się i pozyskuje zawsze przed rozpoczęciem inwestycji.
Pytania i odpowiedzi do modułu solarnego PREFALZ
Jest to nadachowe rozwiązanie PV złożone z modułów PV szkło / szkło z innowacyjną technologią ogniw TOPCon.
Moduły solarne PREFALZ są w 100% kompatybilne z systemem dachowym PREFALZ, dostosowanym do szerokości rąbka 500 i 650. Optyka podwójnego rąbka stojącego zostaje w ten sposób zachowana.
- WYDAJNOŚĆ – technologia ogniw TOPCon to o 10% większa wydajność, nawet przy rozproszonym świetle
- REDUKCJA – o 15% mniej pojedynczych elementów (ze względu na brak szyn i luźnych podzespołów)
- OBSŁUGA – w porównaniu ze standardowymi rozwiązaniami nadachowymi nasz system umożliwia o 20% szybszy montaż ( komponenty gotowe do użycia)
- OBSZAR ZASTOSOWANIA – system montażowy można stosować na dachach o nachyleniu od 3° do 60°.
- CHARAKTERYSTYKA – pasy z podwójnym rąbkiem stojącym zostają utrzymane w całym systemie.
- ESTETYKA – niewielka wysokość montażu 70 mm do optymalnej integracji z połacią dachu, czarne, eloksalowane klemy rąbka i modułowe w jednym elemencie
- ZAŁOŻENIE SYSTEMOWE – zintegrowane z kompleksowym systemem PREFA i popularnym systemem montażowym do instalacji solarnych PREFALZ Vario, bez wpływu na termiczną rozszerzalność cieplną
- MOŻLIWOŚĆ DOPOSAŻENIA – moduł solarny PREFALZ można rozszerzyć na istniejących pasach z podwójnym rąbkiem stojącym PREFALZ, bez przebić pokrycia dachowego.
- ZRÓWNOWAŻONY – W 100% opracowane i wyprodukowane w Austrii.
- TRWAŁOŚĆ – 25 lat gwarancji na produkt na podkonstrukcję w oparciu o cykl życia modułu PV – 25 lat gwarancji wydajności
Moduły solarne jako takie składają się z następujących warstw:
- szkło solarne pryzmatyczne 3,2 mm
- materiał do hermetyzacji
- ogniwo fotowoltaiczne typu TOPCon
- materiał do hermetyzacji
- szkło tylne 3,2 mm
- puszka przyłączeniowa, wtyk MC4 / gniazdo z przewodem solarnym i wężem do ochrony przewodu
Do montażu modułów solarnych PREFALZ potrzebne są dodatkowo klemy wewnętrzne i skrajne oraz zabezpieczenia przed zsuwaniem się i okablowanie.
Obie szerokości konstrukcyjne modułu solarnego PREFALZ mają moc 150 Wp.
W przypadku modułu solarnego PREFALZ 500 odpowiada to zapotrzebowaniu przestrzennemu rzędu 5,44 m²/kWp, natomiast w przypadku modułu PREFALZ 650 – 7,44 m²/kWp.
Moduł solarny PREFALZ jest nadachowym rozwiązaniem PV, w którym moduły montuje się na dachach PREFALZ. Jest to możliwe przy nachyleniu dachu od 3° do 60°.
Jeżeli interesują Cię moduły solarne PREFALZ, zwróć się do swojego doradcy.
Projekt rozmieszczenia instalacji PV sporządzany jest przez PREFA Produkttechnik lub przez wykonawcę przy użyciu narzędzia do projektowania.
Projekt rozmieszczenia instalacji PV sporządzany jest przez PREFA Produkttechnik lub przez wykonawcę przy użyciu narzędzia do projektowania.
Planowanie i zastosowanie
W tej części nasi partnerzy wykonawczy znajdą różne dokumenty dotyczące modułu solarnego PREFALZ do pobrania. Więcej informacji nasi partnerzy wykonawczy znajdą w strefie serwisowej. (Tylko dla zakładów partnerskich – przygotuj dane dostępowe. Nie masz jeszcze danych dostępowych? W takim razie możesz zwrócić się do właściwego regionalnego kierownika sprzedaży.
Wskazówka dla biur architektonicznych i projektowych: Dane 3D i BIM, a także tekstury naszych produktów są dostępne tutaj: planowanie cyfrowe
Akcesoria
Do montażu dachowych instalacji PV PREFA oferuje bogate kompleksowe systemy.
Kompletne i szczegółowe zestawienie akcesoriów można znaleźć w naszym cenniku albo w sklepie internetowym PREFA (tylko dla wykonawców).

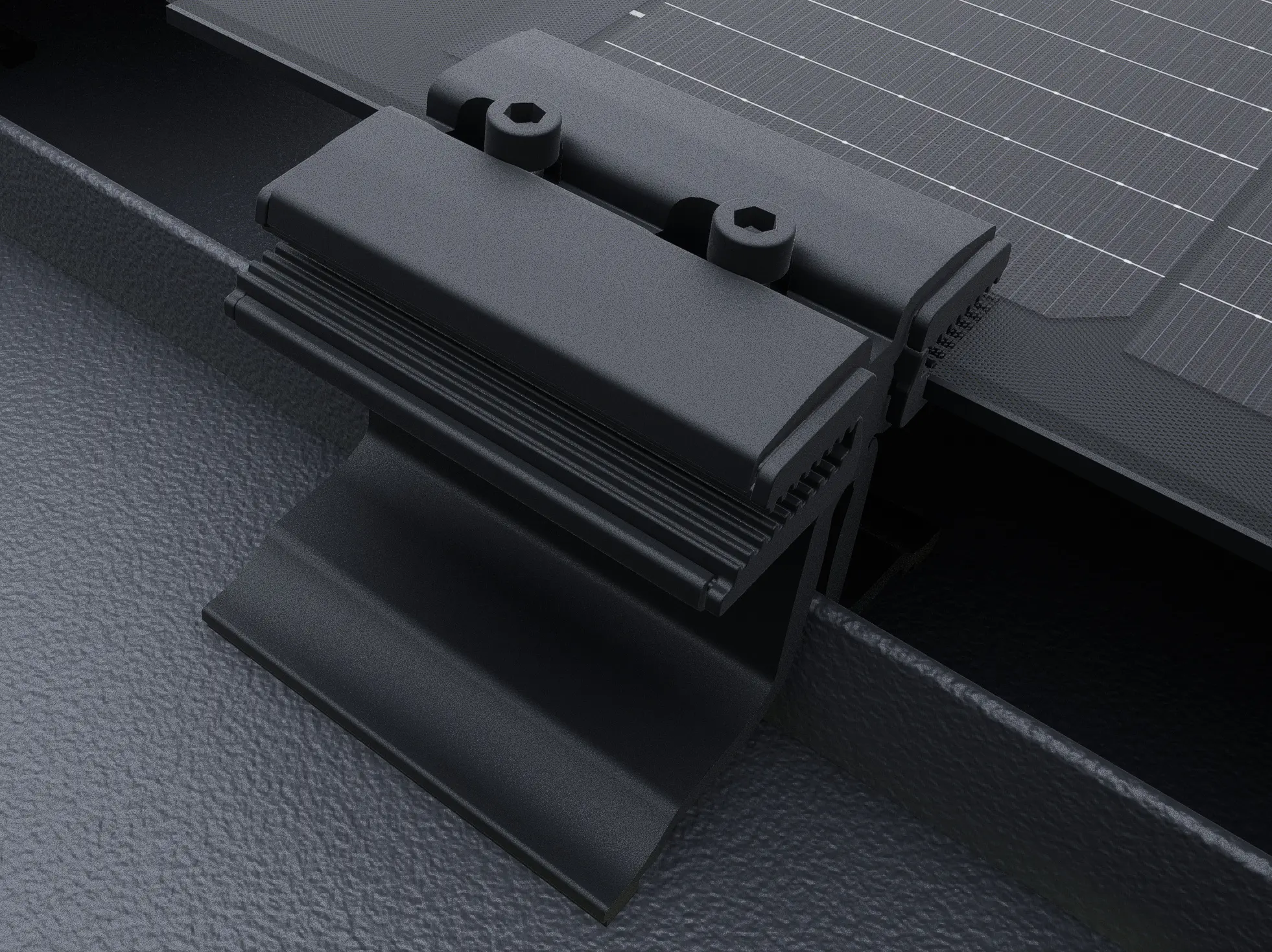

Solar Klema wewnętrzna PREFALZ 500/650
Klema modułowa i zacisk rąbka w jednym, czerń eloksalowana (optyczne dopasowanie do modułów)

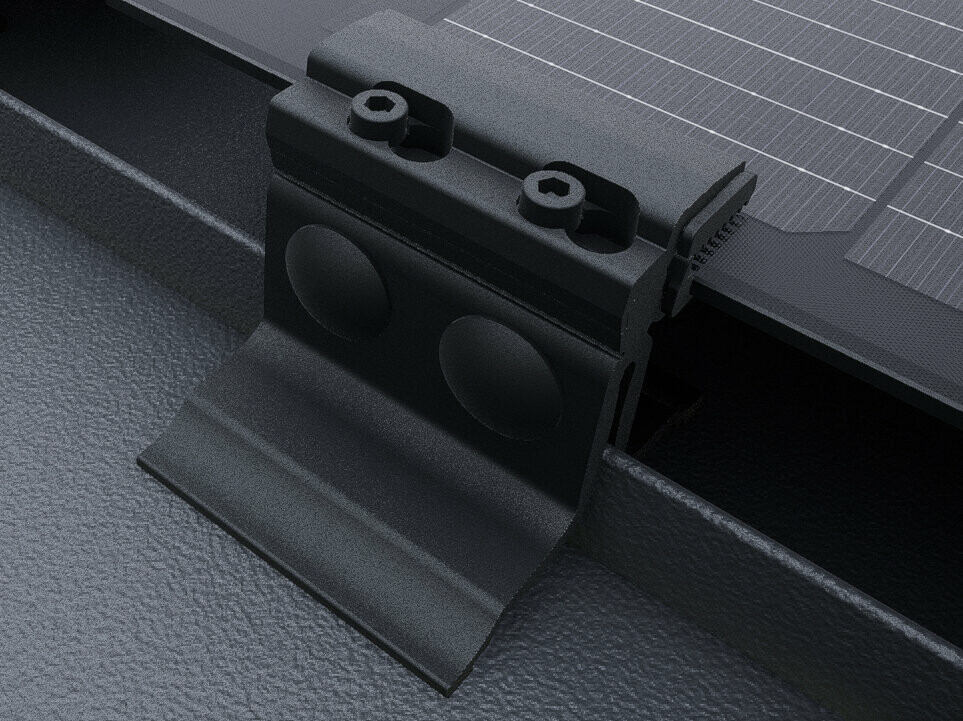

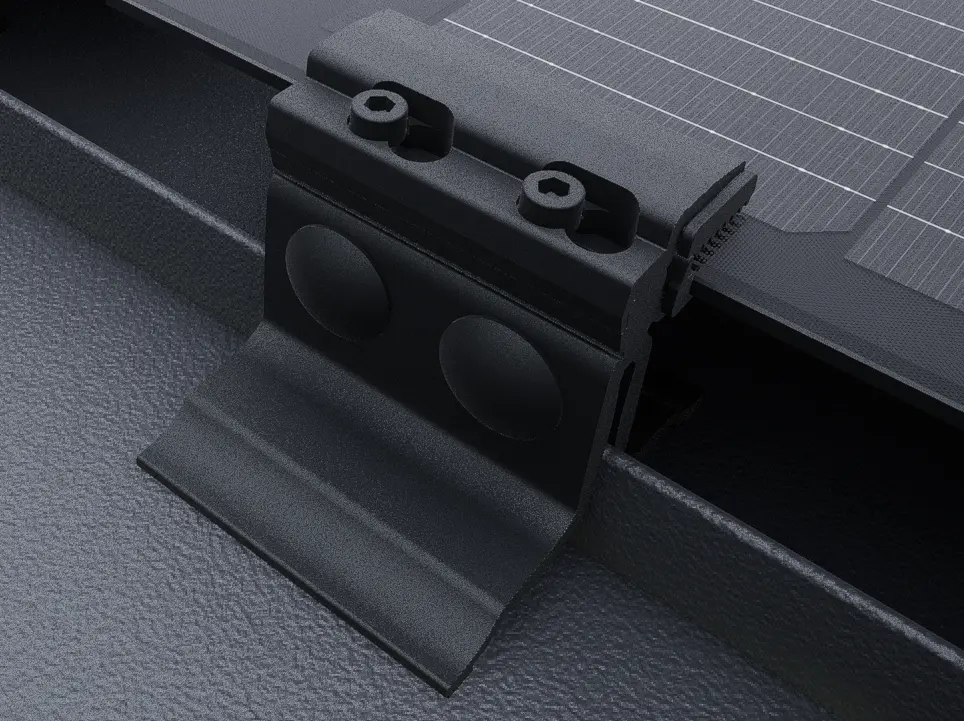

Solar Klema skrajna PREFALZ 500/650
Klema modułowa i zacisk rąbka w jednym, czerń eloksalowana (optyczne dopasowanie do modułów)

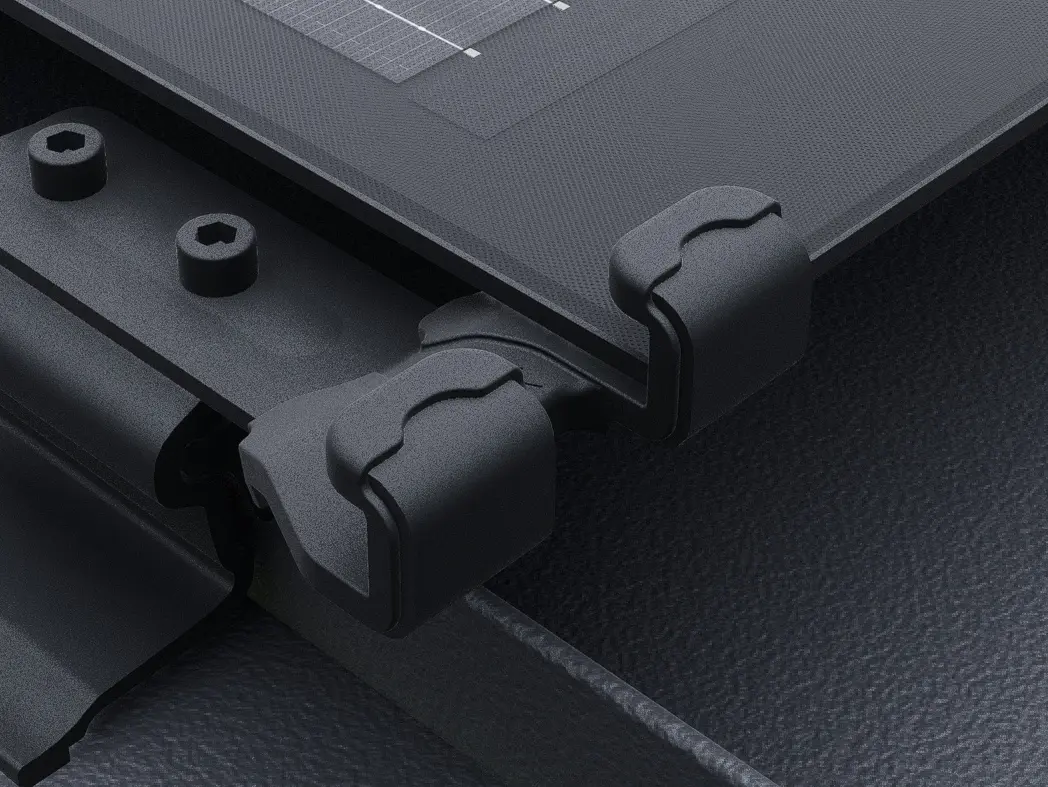

Zabezpieczenie antypoślizgowe modułu solarnego PREFALZ 500/650
Zabezpiecza moduł przed zsuwaniem się, czarny eloksalowany (optycznie dopasowany do modułów), 1 szt. zabezpieczenia dla 2 modułów PV
Przepust do kabli instalacji słonecznej
Do szczelnego i bezpiecznego montażu kabli PV na wszystkich systemach dachowych PREFA - co zapewnia długotrwałą izolację kabli.
