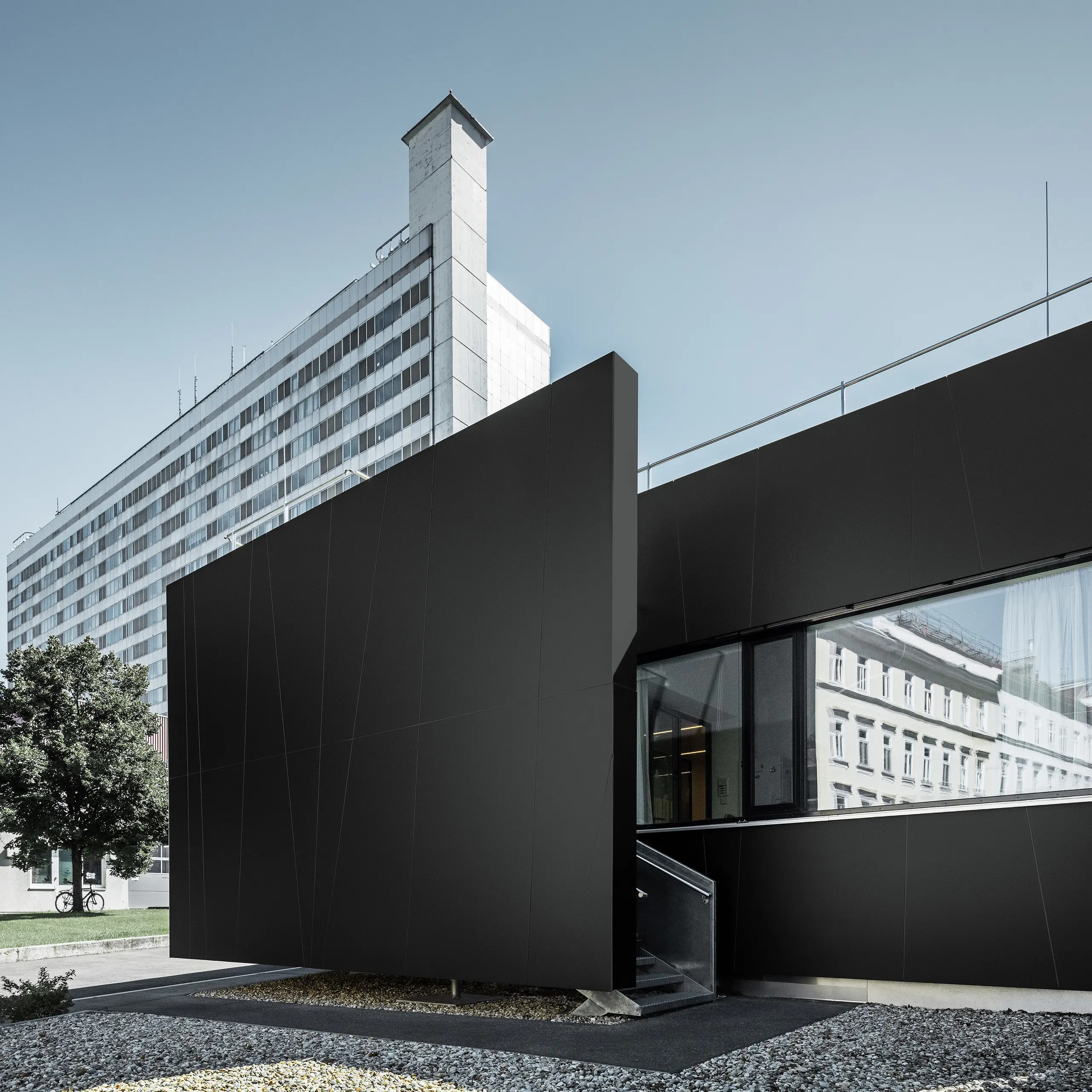

Frontalansicht der zentralen Notaufnahme der Klinik Landstraße in der Juchsgasse in Wien wurde mit PREFABOND Aluminium Verbundplatten in der Farbe schwarzgrau verkleidet.

Aluminiowa płyta kompozytowa

Dla dużych i małych projektów: Z aluminiową płytą kompozytową PREFABOND można efektownie zrealizować swoje pomysły.

+10
Czytaj dalej

Aluminiowa płyta kompozytowa PREFABOND to idealne pokrycie zarówno dla dużych, jak i małych powierzchni elewacyjnych – nie tylko znakomicie się prezentuje, ale dzięki specjalnemu połączeniu materiałów jest również wyjątkowo stabilna.

Poza tym jest niezwykle odporna na korozję i działanie czynników atmosferycznych oraz cechuje się wysoką wytrzymałością na zginanie i uderzenia. Ponadto oferuje znaczną swobodę pod względem aranżacji i projektowania, zapewniając jednocześnie wszystkie zalety elewacji wentylowanych na ruszcie.

PREFABOND składa się z dwóch arkuszy aluminiowych, które są obustronnie nanoszone na rdzeń FR (fire retardant = trudnopalny). Dzięki  mocowaniu chemicznemu i mechanicznemu to połączenie jest wyjątkowo wytrzymałe. W ten sposób płyta kompozytowa z aluminium na wszystkich poziomach zapewnia płaską powierzchnię i stabilność.

Płyta kompozytowa z aluminium ma zastosowanie na wielu płaszczyznach budowlanych:

  • Wentylowane konstrukcje fasad
  • Okładziny balkonów

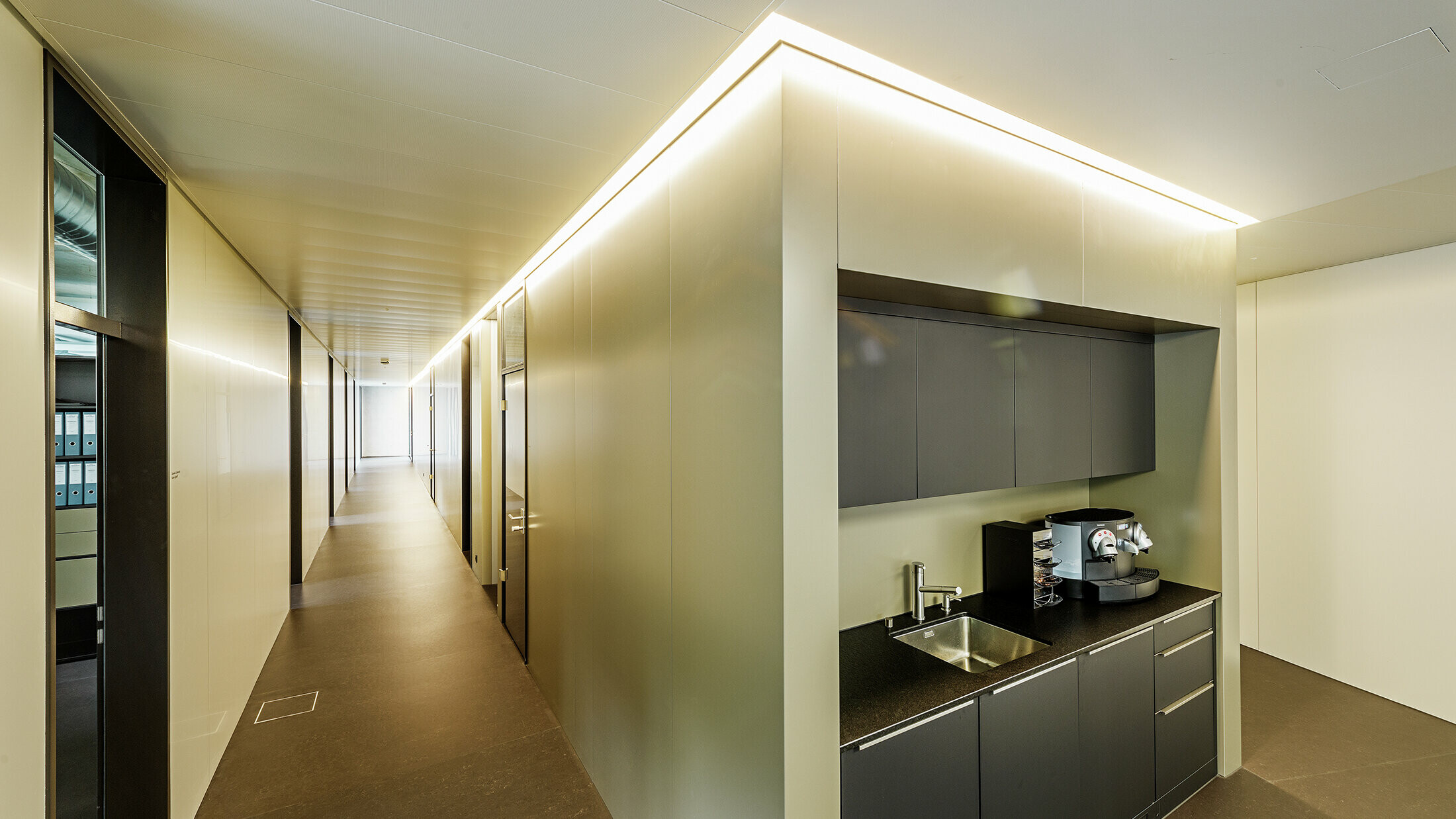

  • Wnętrza: Wypełnienia drzwi, modułowe ścianki działowe, podział pomieszczeń

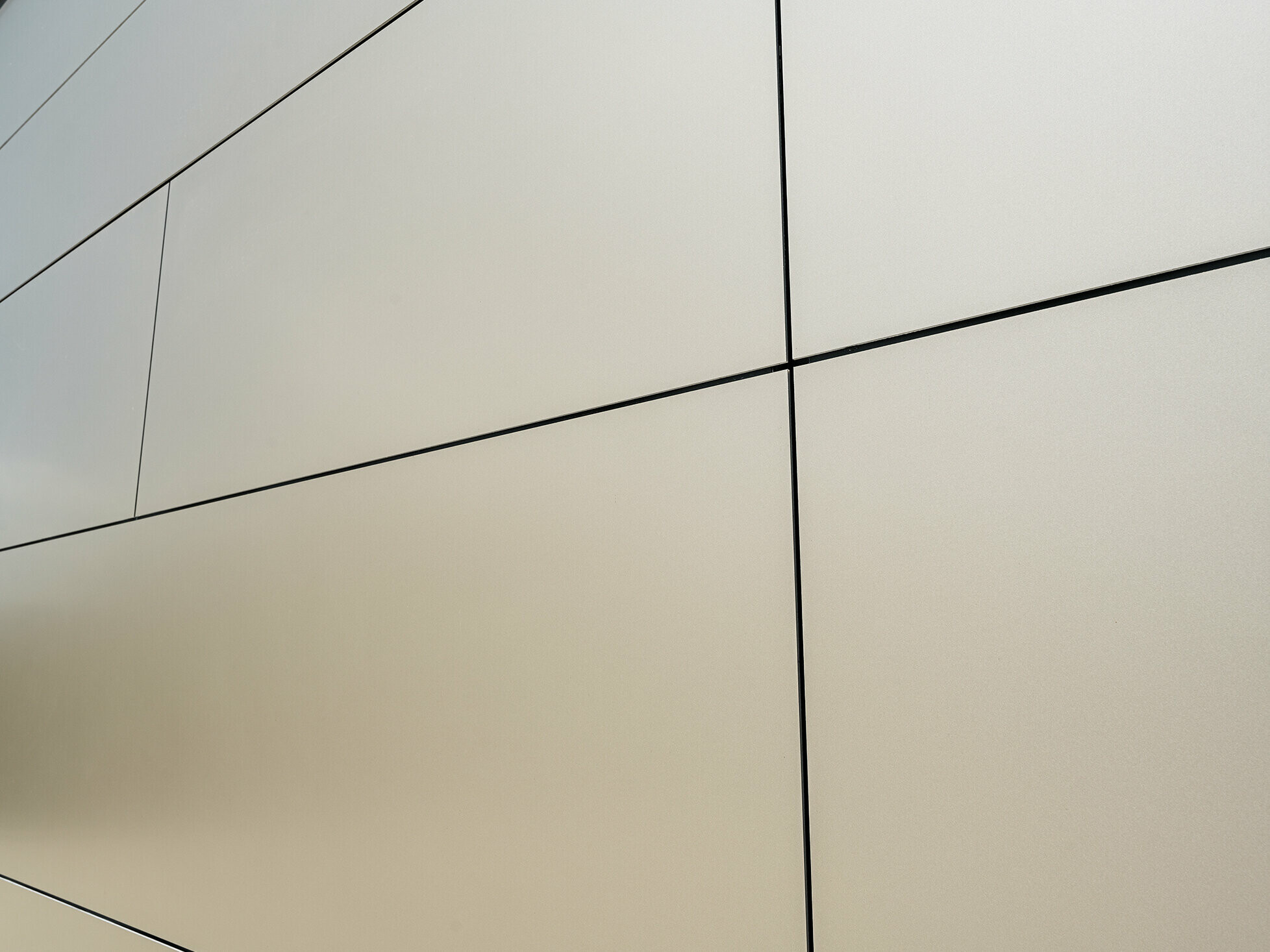

PREFABOND Aluminium Verbundplatte mit Fugen in Bronze

Budowa aluminiowej płyty kompozytowej PREFABOND

  1. aluminium powlekane metodą coil-coating (przód)
  2. rdzeń FR (trudnopalny)*
  3. aluminium pokryte lakierem ochronnym (tył)

*rdzeń A2 (niepalny) na zamówienie

Aufbau einer PREFABOND Aluminium Verbundplatte - Beschichtetes Aluminium - FR-Kern - Aluminium mit Schutzlack, mit Lupe

Zalety aluminiowej płyty kompozytowej

Ikona oznaczająca zalety

Kompletny system

Wszystkie akcesoria montażowe oraz artykuły dodatkowe są idealnie do siebie dopasowane i dostarczane w jednym pakiecie.

Ikona oznaczająca zalety

Uniwersalne zastosowanie

Możliwe są nie tylko okładziny elewacji, ale również okładziny balkonów albo stosowanie we wnętrzach.

Ikona oznaczająca zalety

Liczne możliwości aranżacji

Indywidualny design fasad dzięki  możliwości zastosowania indywidualnych  cięć oraz  obróbek: frezowanie, wiercenie i krawędziowanie (poprzez frezowanie rowków V)

Ikona oznaczająca zalety

Kompletny system

Wszystkie akcesoria montażowe oraz artykuły dodatkowe są idealnie do siebie dopasowane i dostarczane w jednym pakiecie.

Ikona oznaczająca zalety

Uniwersalne zastosowanie

Możliwe są nie tylko okładziny elewacji, ale również okładziny balkonów albo stosowanie we wnętrzach.

Ikona oznaczająca zalety

Liczne możliwości aranżacji

Indywidualny design fasad dzięki  możliwości zastosowania indywidualnych  cięć oraz  obróbek: frezowanie, wiercenie i krawędziowanie (poprzez frezowanie rowków V)

Ikona oznaczająca zalety

Odporność na temperaturę

Możliwość stosowania w rozpiętości temperatury od -40 do +80 °C.

Ikona oznaczająca zalety

Trudnopalne

Rdzeń FR, ze względu na swoją charakterystykę pożarową odpowiada klasyfikacji B-s1, d0, zgodnie z EN 13501-1, możliwy jest również rdzeń A2.

Ikona oznaczająca zalety

Niska waga

od 7,6 kg/m²

Ikona oznaczająca zalety

Odporność na temperaturę

Możliwość stosowania w rozpiętości temperatury od -40 do +80 °C.

Ikona oznaczająca zalety

Trudnopalne

Rdzeń FR, ze względu na swoją charakterystykę pożarową odpowiada klasyfikacji B-s1, d0, zgodnie z EN 13501-1, możliwy jest również rdzeń A2.

Ikona oznaczająca zalety

Niska waga

od 7,6 kg/m²

Liczne możliwości obróbki i montażu PREFABOND
:
Elegancki, jednolity efekt wizualny

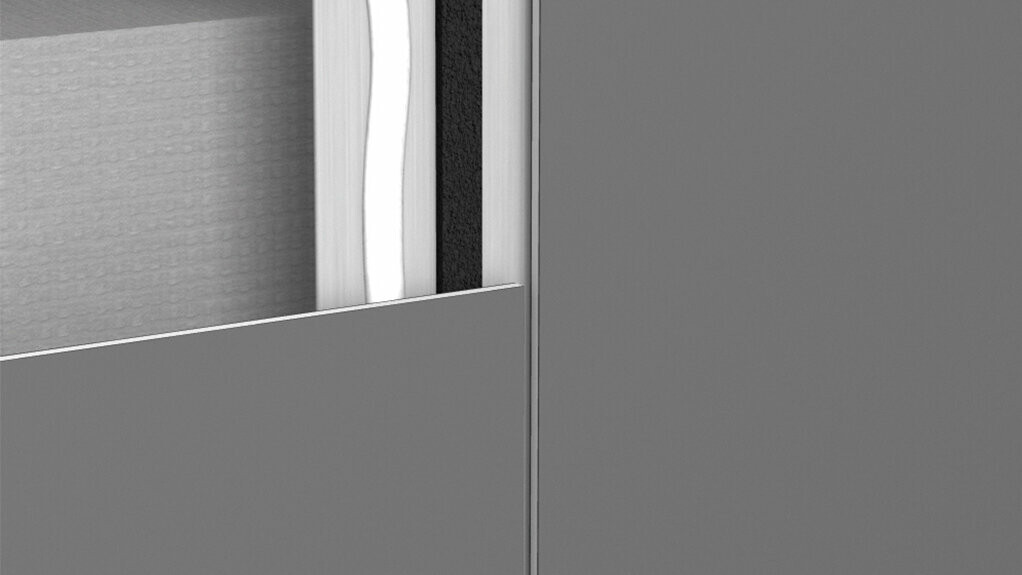

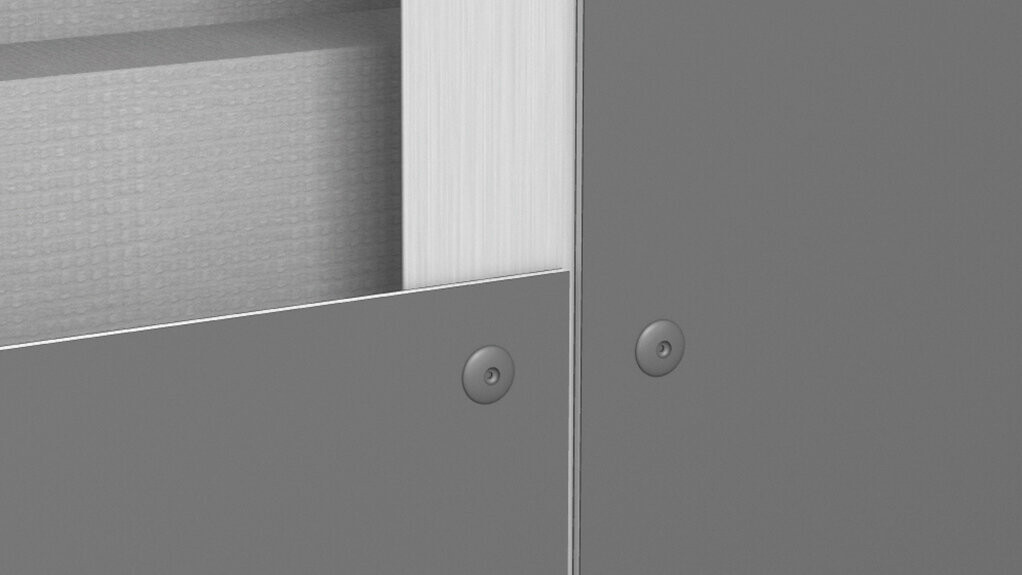

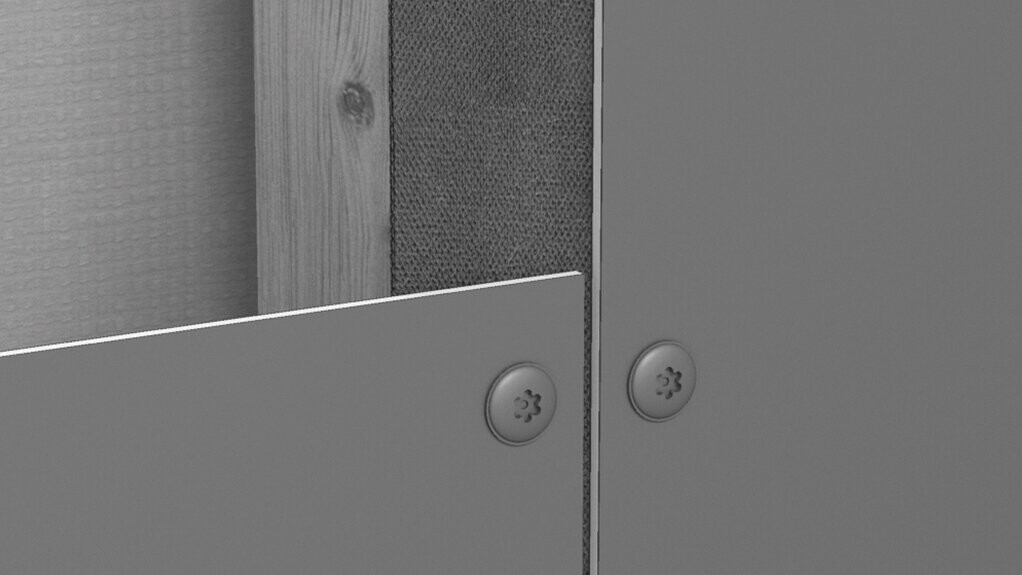

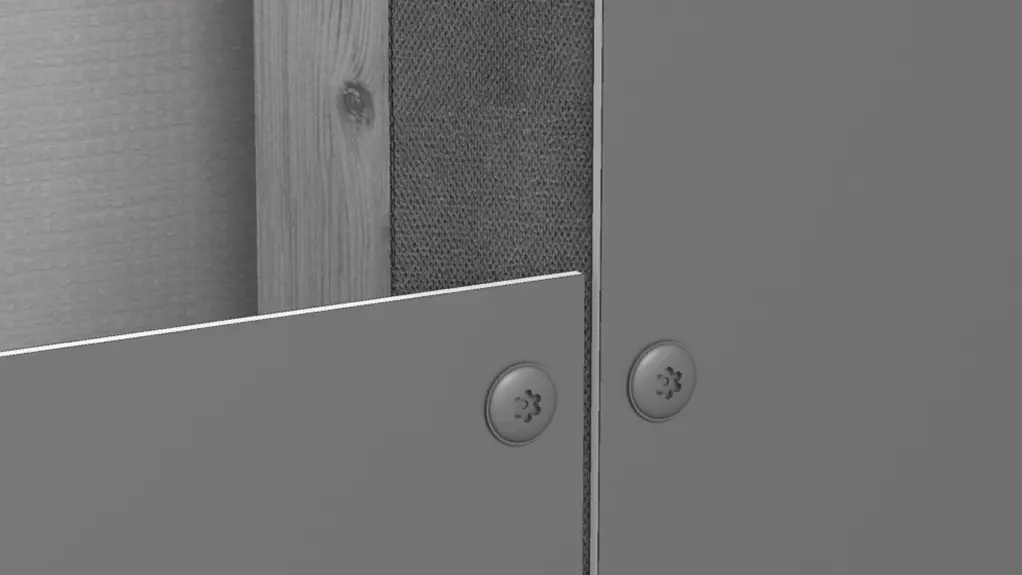

Płyty kompozytowe można montować poprzez: przykręcanie, nitowanie i klejenie. Daje to elegancki, jednolity wygląd.

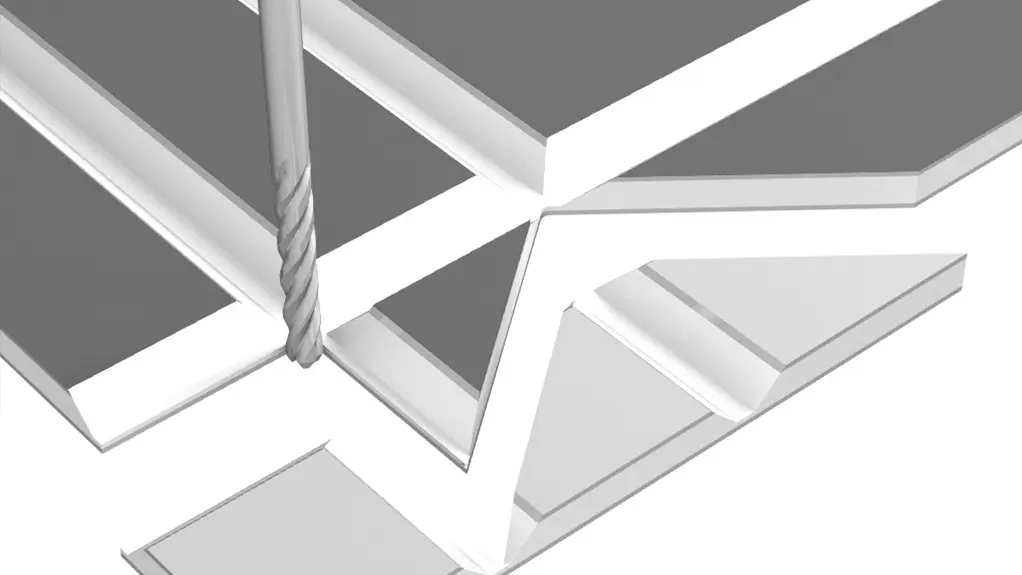

Frezowanie, wiercenie i gięcie – możliwości obróbki PREFABOND
:
Płyta kompozytowa PREFABOND daje wiele opcji zastosowania.

Indywidualne możliwości aranżacji wynikają również z bogatej oferty kolorów i indywidualnych wymiarów cięcia. Płyty kompozytowe najlepiej prezentują się na małych powierzchniach, sprawiając, że stają się one efektownym akcentem architektonicznym.

Płyta standardowa dostępna jest w formacie 4010 × 1535 mm (format użytkowy: 4000 × 1525 mm) Dzięki temu w zależności od potrzeb klienta możliwe jest wycinanie najróżniejszych formatów. Płyta ta umożliwia także wszechstronne możliwości obróbki, takie jak frezowanie, wiercenie i okrawanie. To wszystko przy minimalnej wadze 7,6 kg/m².

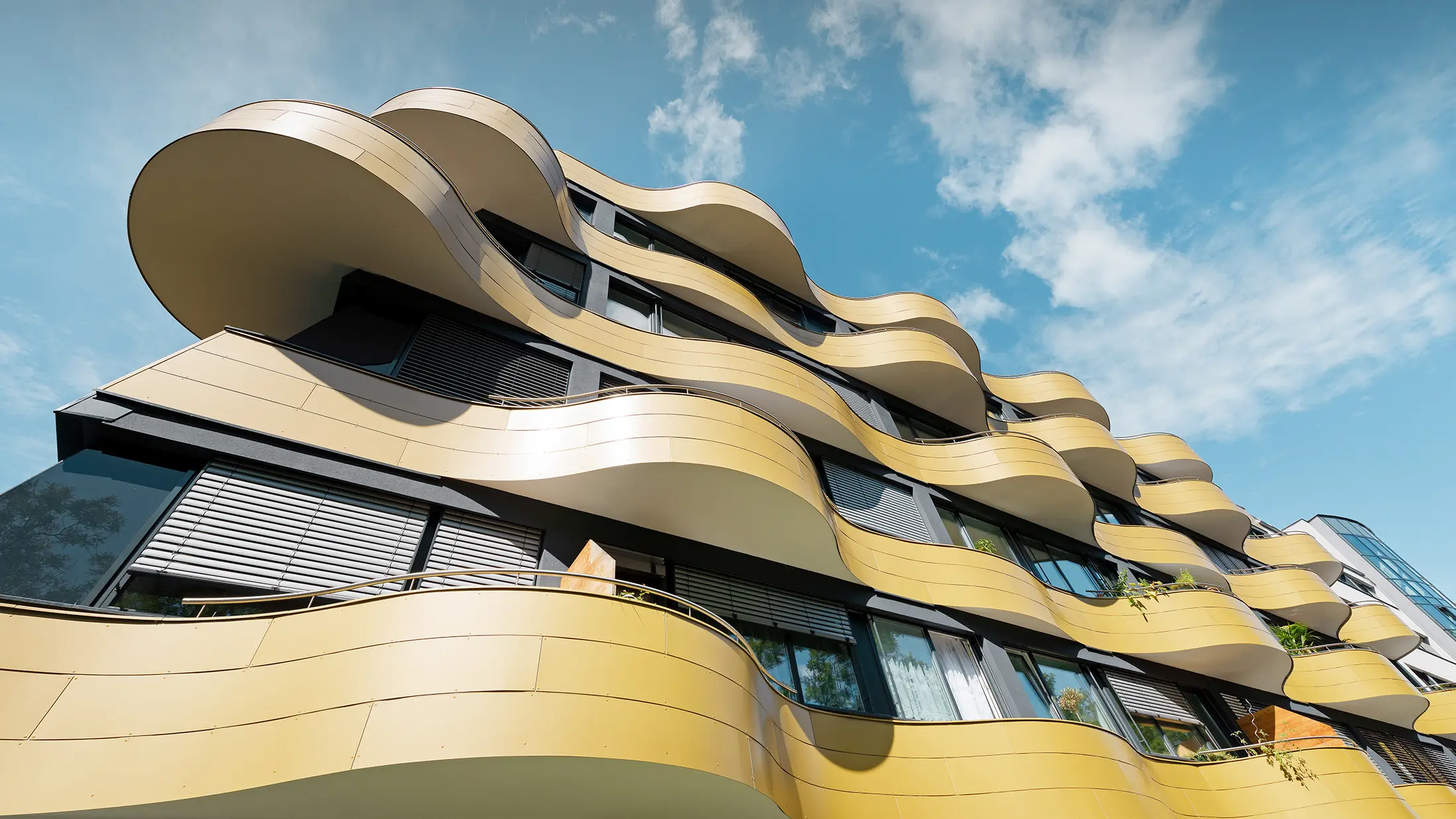

Możliwe jest również zwijanie aluminiowych płyt kompozytowych PREFABOND. Pozwala to wykonać np. zaokrąglone narożniki. Płyty można dowolnie wygiąć uzyskując efekt wypukły lub wklęsły albo z prostym wylotem.

Firmengebäude mit gerundeten Außenecken, verkleidet mit der PREFA Aluminium Verbundplatte in Bronze und Schwarzgrau

Budynek firmowy z zaokrąglonymi narożnikami zewnętrznymi, okryty aluminiową płytą kompozytową PREFA w kolorze brązu oraz grafitu

Trudnopalne

Tylko najwyższa jakość  spełniająca potrzeby klienta Z tego powodu aluminiowa płyta kompozytowa PREFABOND jest już standardowo wyposażona w rdzeń FR (fire retardant = trudnopalny). Rdzeń FR, ze względu na swoją charakterystykę pożarową odpowiada klasyfikacji B-s1, d0, zgodnie z EN 13501-1. Płyta kompozytowa PREFABOND jest dostępna na życzenie również z rdzeniem A2 (niepalnym), który ze względu na swoją charakterystykę pożarową jest zgodny z klasyfikacją A2-s1, d0 zgodnie z EN 13501-1.

Odporność na temperaturę

Aluminiowa płyta kompozytowa PREFABOND doskonale nadaje się do stosowania nawet w ekstremalnych warunkach. Można ją stosować w zakresie temperatur od -40 do +80 °C.

Wypełnianie fug

Poziome albo pionowe wypełnienie fug chroni podkonstrukcję, ale może też pełnić funkcję dekoracyjną pomiędzy płytami. Można dopasować kolor wypełnienia fug do koloru płyt, uzyskując efekt nie rzucający się w oczy, albo wyeksponować fugi, wybierając kolor jaśniejszy lub ciemniejszy od elewacji.

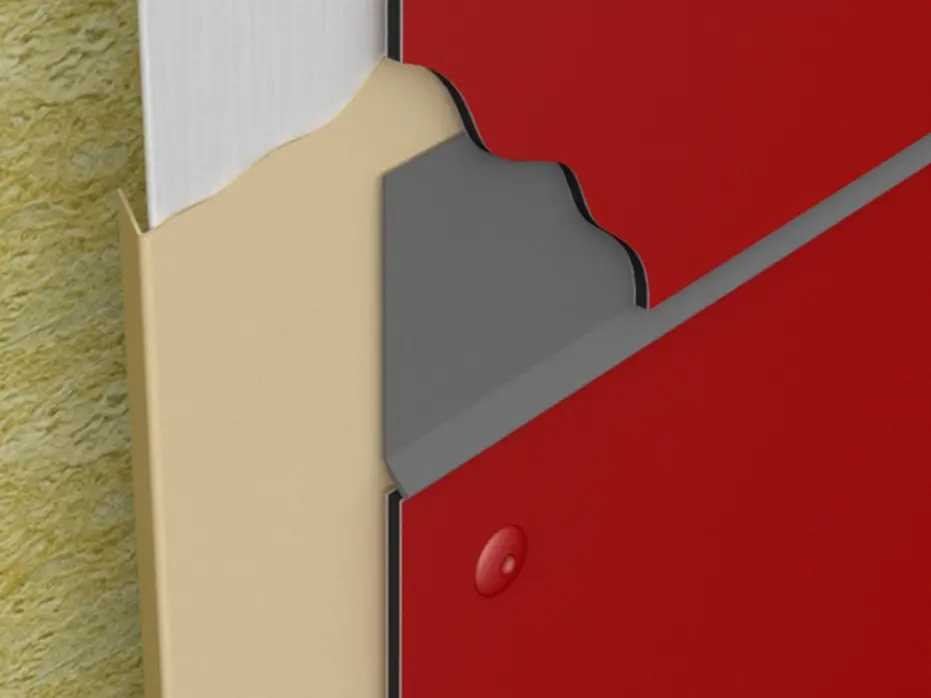

Animation der Fugenhinterlegung bei PREFA Aluminium Verbundplatten, PREFABOND

Tabela kolorów dla aluminiowej płyty kompozytowej

Płyta kompozytowa z aluminium jest dostępna w wielu kolorach:

  • Kolory specjalne i wybrany stopień połysku dostępne są na zamówienie.
  • Wszystkie kolory RAL dostępne są na zamówienie (przy zastrzeżeniu wykonalności).
  • Kolory płyt dostępnych w magazynie od 6 m²

Przegląd kolorów (14)

W poniższej tabeli można znaleźć kolory płyt PREFABOND dostępnych w magazynie:

Kolor

Nazwa

~ RAL

02 Anthrazit

P.10 antracyt

7016

03 Schwarz

P.10 czarny

9005

10 Prefaweiß

P.10 biały PREFA

9002

11 Nussbraun

P.10 orzechowy brąz

8019

12 Silbermetallic

srebrny metalik

9006

17 Reinweiß

P.10 czysta biel

9010

17 Reinweiß

czysta biel

9010

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 grafitowy

7043

20 Rauchsilber

szary dymiony

9007

23 Schwarzgrau

ciemnoszary

7022

44 Anthrazit matt

antracyt mat

7016

45 Bronze

medalowy brąz

7048

47 Patina grau

szara patyna

7042

27 Aluminium gebürstet

aluminium szczotkowane

Wskazówki

  • Podane wartości RAL to tylko wartości przybliżone (~), które niekiedy mogą znacznie odbiegać od oryginalnego koloru PREFA i w niektórych warunkach nie odzwierciedlają subiektywnego postrzegania barw.
  • Wartości te trudno zdefiniować przede wszystkim dla jakości koloru P.10 ze względu na strukturę powierzchni. Ponadto kolory z PREFA Siding P.10 szary kamień, P.10 piaskowy, P.10 zielona patyna, dąb naturalny, szara patyna, orzech brązowy i dąb szary opierają się na naturalnym zabarwieniu, na które składa się kilka odcieni.
  • Taśmy i blachy naturalny: Zmiany optyki zachodzące w wyniku obróbki i pod wpływem środowiska zewnętrznego nie podlegają gwarancji. Należy przestrzegać karty informacyjnej.
  • W przypadku kolorów metalicznych mogą występować różnice barw.
  • Do dokładnego określenia kolorów elementów uzupełniających należy stosować oryginalne wzorniki.

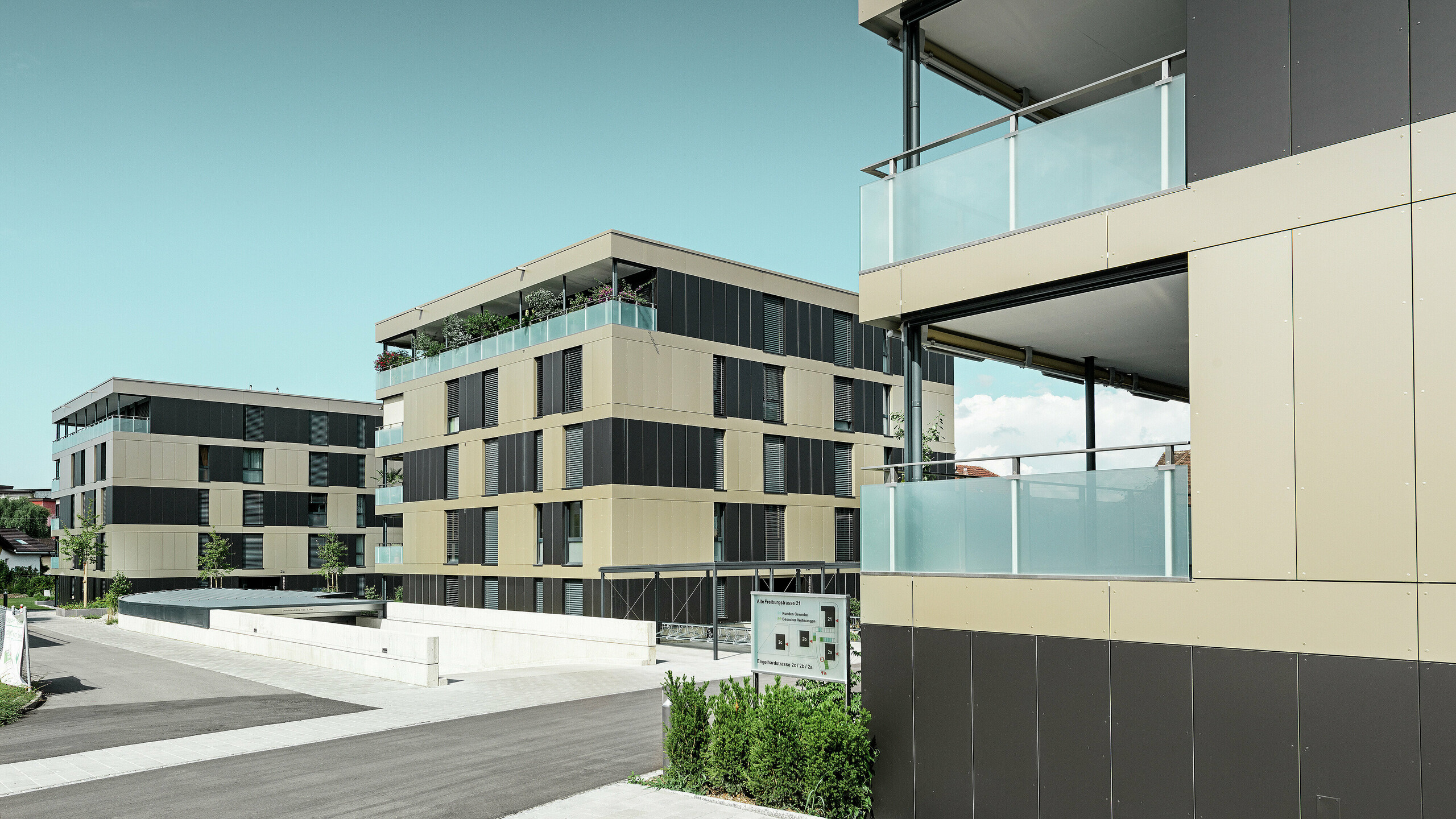

Nowoczesna okładzina balkonowa

Aluminiowa płyta kompozytowa PREFABOND doskonale nadaje się do zastosowania jako okładzina balkonowa: Wysokiej jakości powłoka chroni płyty przez całe dekady przed wpływem warunków atmosferycznych, a do tego zapewnia doskonałą odporność na blaknięcie kolorów i zanieczyszczenia. Płyty powlekane obustronnie dostępne są na zamówienie, o ile ich wykonanie jest technicznie możliwe.

Za pomocą nitów balkonowych ze stali szlachetnej o wymiarach 5 × 14 mm i średnicy łba 15 mm oraz profili zatrzaskowych i paneli z wałków profilowych doskonale mocuje się panele PREFABOND na balkonach i balustradach. Nity balkonowe kontroluje się w systemie pod kątem zwiększonych wymagań w odniesieniu do ochrony i bezpieczeństwa użytkowania. Potwierdzają to kontrole uderzeń wahadłowych zgodnie z wytycznymi dyrektyw ETB (elementy zabezpieczające przed upadkiem) i EN 12600:2002-11 we współpracy z zewnętrznym instytutem badawczym.

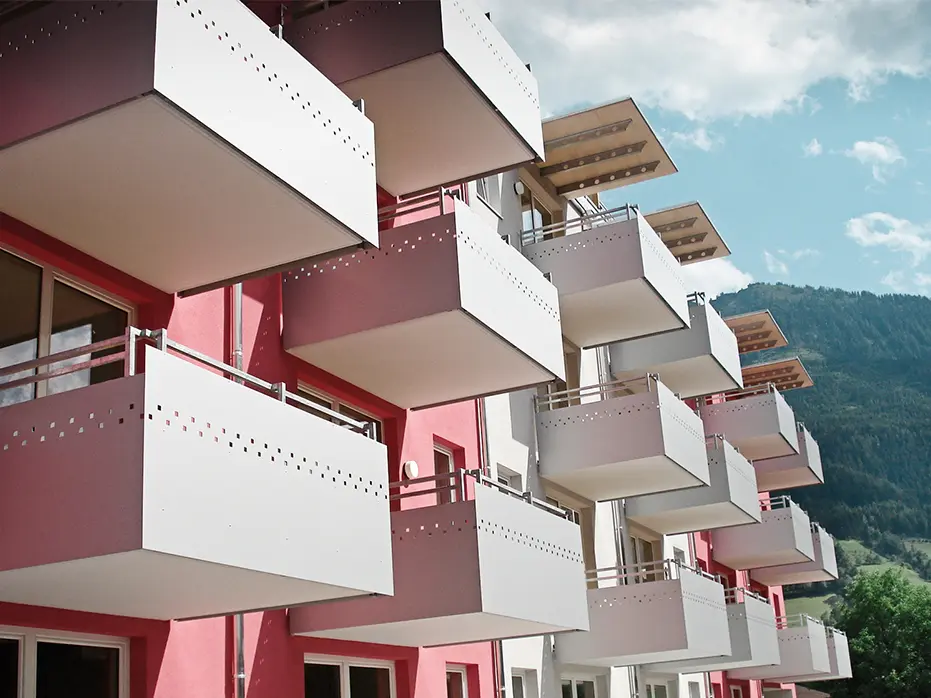

Balkonverkleidungen mit gelochten Aluminium Verbundplatten von PREFA

Czy masz pytania dotyczące aluminiowych płyt kompozytowych PREFABOND?

Produkty PREFA nie mogą być kupowane i montowane przez samych użytkowników końcowych, ponieważ nie nadają się one do samodzielnego montażu. Są one dostępne wyłącznie za pośrednictwem naszych przeszkolonych i wyspecjalizowanych zakładów, które zajmują się również ich profesjonalnym układaniem. Również nasza gwarancja na materiał i kolor zachowuje ważność tylko wtedy, gdy układaniem zajmie się jeden z naszych zakładów partnerskich.

Elewacja PREFA stanowi najlepsze zewnętrzne poszycie ochronne Twojego domu i służy jednocześnie jako wizualnie istotny element projektu upiększający Twój dom. Nie tylko pięknie wygląda, ale zapewnia także ochronę Twojemu domowi przed wiatrem i pogodą. Wytrzymała okładzina aluminiowa PREFA chroni poza tym znajdujące się za nią warstwy (konstrukcję nośną budynku, izolację i ażurową konstrukcję nośną) przed wpływem warunków atmosferycznych. W związku z tym, iż Twoja elewacja PREFA jest szczególnie wytrzymała na czynniki atmosferyczne, możesz cieszyć się jej pięknym wyglądem przez dziesięciolecia.

Należy zauważyć, że produktów elewacyjnych PREFA nie należy mylić z płytami warstwowymi lub innymi produktami posiadającymi izolację, ponieważ są one wyspecjalizowane wyłącznie pod kątem wyżej wymienionych funkcji (ochrona i efekt wizualny). Jeśli chcesz posiadać wysokiej jakości elewację PREFA z aluminium, wykwalifikowany zakład rzemieślniczy zadba o wizualne upiększenie Twojego domu okładziną elewacyjną PREFA, a także odpowiednią ażurową konstrukcję nośną — a w razie potrzeby — o właściwą izolację.

W aluminiowych płytach kompozytowych PREFA nie stosuje rdzenia PE, ale wysokiej jakości rdzeń FR. FR to skrót od „fire retardant”, co oznacza „trudno zapalny” (klasyfikacja odporności ogniowej zgodnie z EN 13501-1 „B-s1, d0”). Ponadto aluminiowe płyty kompozytowe PREFA są również dostarczane z niepalnym rdzeniem A2. Szczegółowe informacje na temat klasyfikacji pożarowej elewacji PREFA można znaleźć w arkuszu informacyjnym PREFA na temat ochrony przeciwpożarowej.

Obawa przed rdzą jest całkowicie bezpodstawna, ponieważ aluminium nie rdzewieje. Jeśli powierzchnia aluminiowej elewacji PREFA zostanie naruszona, powstaje nowa ochronna warstwa tlenku, co sprawia, że żywotność elewacji PREFA pozostaje niezmieniona.

Na produkty z wyjątkową powierzchnią P.10 PREFA daje 40 lat gwarancji na farbę i materiał, która obejmuje pęknięcia, korozję (rdzę), szkody wywołane mrozem, odpryski i tworzenie się pęcherzy.

PREFABOND aluminiowa płyta kompozytowa — informacje techniczne

Pokrycie wierzch:

DURAGLOSS 5000 to ekskluzywny lakier produkcji Arconic i nowa powłoka z wysokiej jakości żywicy polimerowej, dostępna w wielu kolorach. Współczynnik połysku wynosi od 3 do 80%.

Środek:

środek ognioodporny (fire retardant = trudno zapalny)

Pokrycie spodu:

Lakier ochronny: nadaje się do klejenia, zapewnia skuteczną ochronę przed korozją. Strzałki na tylnej stronie wskazują kierunek lakierowania. W przypadku farb metalizowanych umożliwia to prawidłowe ułożenie płyt na elewacji.

Standardowe wymiary:

Grubość: 4 mm; szerokość: 1535 mm, długość: 4010 mm

Ciężar ogniotrwałych aluminiowych płyt kompozytowych:

4 mm = 7,6 kg/m²


Materiał lżejszy 3,4 × od stali i 1,6 × od czystego aluminium.

Klasyfikacja ognioodporności (aluminiowa płyta kompozytowa ogniotrwała):

Austria (EN 13501) – B-s1-d0
Niemcy (DIN) – B1
Szwajcaria (VKF) – 5.3

Odporność temperaturowa

Od -50°C do +80°C

Rozszerzalność liniowa

A = 0,024 mm/m /°C (określany przez wierzchnie płyty aluminiowe)

Zmiana długości przy 60°C różnicy temperatur:

1,4 mm na metr

Mocowanie:

na podkonstrukcji drewnianej: mocowanie za pomocą wkrętów lub klejenie
na podkonstrukcji aluminiowej: nitowane, przykręcane albo klejenie
w zależności od wymagań statycznych

Planowanie i zastosowanie

Tutaj znajdziesz szczegóły dotyczące aluminiowych płyt kompozytowych PREFABOND jako materiały do pobrania. Wytyczne dla układania PREFABOND, informacje montażowe dla płyt kompozytowych na podkonstrukcji drewnianej, wytyczne dla układania okładzin balkonowych oraz arkusze danych dla płyt kompozytowych można znaleźć w obszarze usług (tylko dla firm partnerskich – prosimy o przygotowanie danych dostępowych).

Aluminiowa płyta kompozytowa – akcesoria

Kompletne i szczegółowe zestawienie akcesoriów można znaleźć w naszym cenniku.

Taśma uzupełniająca

1.100 mm, 1.200 mm

Nit elewacyjny

Do mocowanie do podkonstrukcji metalowych; 5 × 14 mm, średnica łba: 16 mm

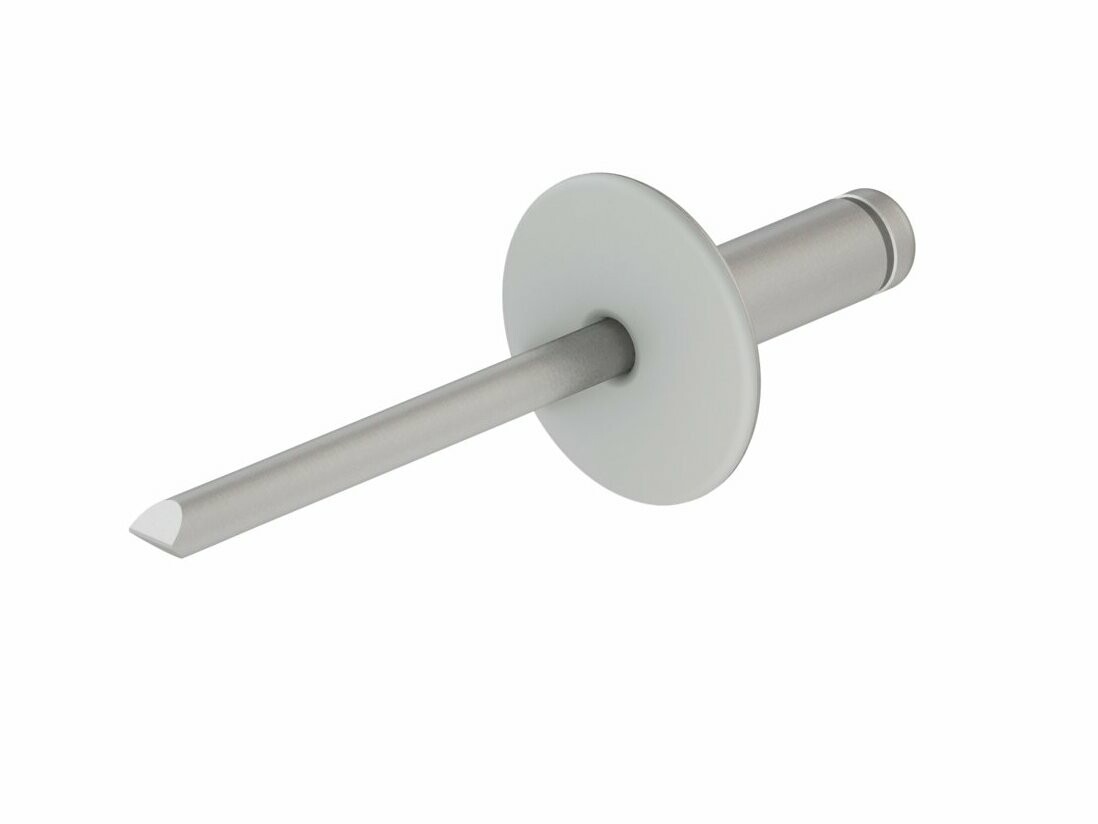

Nit balkonowy

Do mocowanie do podkonstrukcji metalowych; 5 × 14 mm, średnica łba: 15 mm

Tuleja do punktu stałego

9,5 × 5,1 mm, do redukcji otworu z ⌀ 9,5 mm na ⌀ 5,1 mm

Uchwyt do nitów balkonowych

Do mocowanie do podkonstrukcji metalowych; średnica zewnętrzna: 30 mm

Uchwyt do nitów elewacyjnych

Do montażu aluminiowych płyt kompozytowych PREFABOND nie powodującego zniekształceń; średnica zewnętrzna: 49 mm

Nawiertnik do przyrządu wiertarskiego

średnica otworu: 9,5 mm (aluminiowa płyta kompozytowa)/ 5,1 mm (podkonstrukcja)

Wiertło specjalne do podkonstrukcji metalowej

Ø 5,1 × 85 mm

Kabłąk przyrządu wiertarskiego do podkonstrukcji metalowej

Ø 9,5/5,1 mm

ŚRuba montażowa dla podkonstrukcji drewnianych

4,8 × 30 mm, średnica łba: 16 mm; Z centrującym pierścieniem uszczelniającym, Ø 14 × 4 mm

Wkręt do elewacji do podkonstrukcji aluminiowych

5,5 × 25 mm, Ø 11 × 4 mm, łeb 16 mm

Tuleja do punktu stałego do wkrętów do elewacji (podkonstrukcja aluminiowa)

Ø 11 × 4 mm, do redukcji otworu z 11 na 5,8 mm

Tuleja punktu przesuwnego do wkrętów do elewacji (podkonstrukcja aluminiowa)

Ø 11 × 4 mm, do redukcji otworu z 11 na 8,4 mm

Taśma EPDM

70 × 0,75 mm, 135 × 0,75 mm; Do ochrony pionowej podkonstrukcji drewnianej; samoprzylepna z jednej strony lub nieprzylepna

Wiertło specjalne do podkonstrukcji drewnianej

Ø 3,3 mm, DIN 338

Kabłąk przyrządu wiertarskiego do podkonstrukcji drewnianej

Ø 9,5/3,3 mm, średnica otworu: 9,5 mm (aluminiowa płyta kompozytowa)/ 3,3 mm (podkonstrukcja)

Profil F do płyty PREFAbond

3.000 mm

Profil U do płyty prefabond

3.000 mm

Frez 90° do rowków typu V

Do obróbki płyt PREFABOND z rdzeniem FR

Frez 135° do rowków typu V

Do obróbki płyt PREFABOND z rdzeniem FR

Wiertło stopniowe

Do obróbki płyt PREFABOND z rdzeniem FR i wstępnego nawiercania podkonstrukcji metalowych

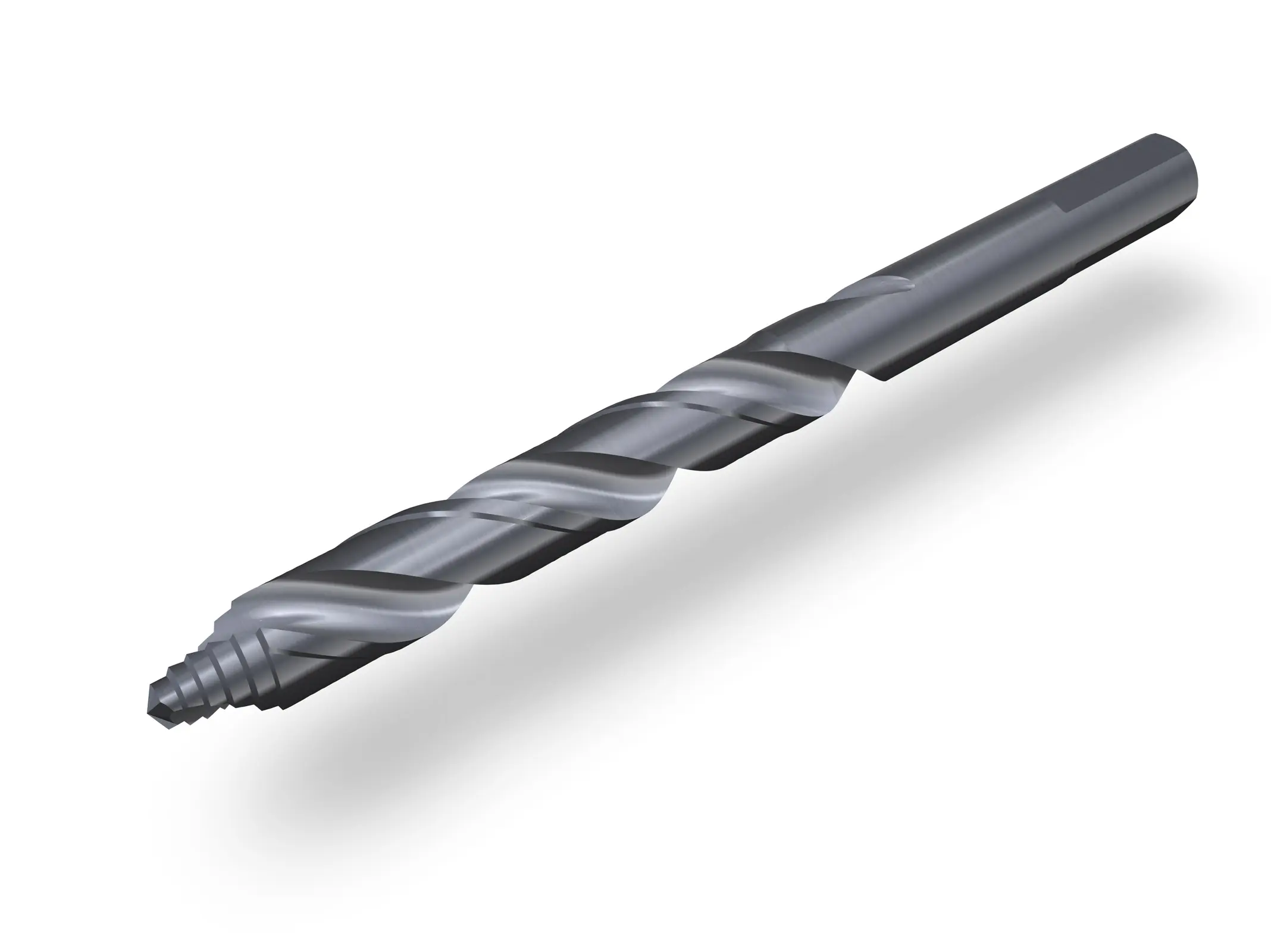

PREFA Spiralbohrer HSS Smart Step für hochpräzise, kreisrunde Bohrungen bei handgeführtem Einsatz für PREFABOND Aluminium Verbundplatten​.

Wiertło spiralne HSS Smart step

Wiertło spiralne do PREFABOND, do precyzyjnych okrągłych otworów przy zastosowaniach ręcznych.

Centrujący pierścień uszczelniający

Ø 14 × 4 mm, do centrowania i uszczelniania śruby mocującej do aluminiowej płyty kompozytowej PREFABOND na podkonstrukcji drewnianej

Ogranicznik głębokości do wiertła stopniowego

Ø 9,5 × Ø 5,1 mm

Uchwyt gratownika

Typ S/E, do bezpośredniego montażu ostrzy ⌀ 3,2 mm, do obróbki płyt PREFABOND.

Ostrza do gratownika

S10/E100, Ø 3,2 mm; Ø 3,2 mm; do obróbki płyt PREFABOND

LT-XT Tool TX 25

Do wkręcania wkrętów do elewacji PREFABOND (średnica łba 16 mm) do podkonstrukcji aluminiowych

Nóż do folii

do punktów stałych (Ø 5,1 mm) lub do punktów ślizgowych (Ø 9,5 mm)

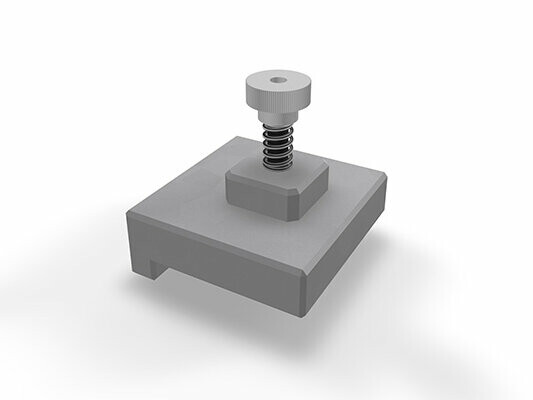

Przyrząd pomocniczy do montażu płyt prefabond

Szerokość fugi: 8 oder 10 mm, przystosowany do fugi wzdłużnej i poprzecznej

Przyssawka i nakrętka

-
