System
- Mobilny system ochrony przeciwpowodziowej wykonany z aluminium
- Uszczelnienie profili z wymiennymi wkładkami z gumy piankowej odpornej na działanie UV (uszczelki z EPDM)
- Ochrona gwarantowana praktycznie od ułożenia pierwszej belki
Zastosowanie
- Szandory z aluminium wsuwa się w profile mocujące lub słupki montażowe (zakotwienie w tulejach fundamentowych)
- Układanie szandorów jeden na drugim dzięki systemowi wpust-wypust
- Mocowanie od góry za pomocą zacisku
- Szandory napełniają się wraz ze wzrostem poziomu wody, co zapobiega wysuwaniu się belek
Możliwości
- Ochrona obiektów i terenów
- Długość przeciwpowodziowej ściany ochronnej można wg uznania dowolnie zwiększać
- Dotychczas istniejące mury ochronne można podwyższać po ich sprawdzeniu statycznym
- Indywidualne dopasowanie długości szandorów początkowych
Zalety ochrony przeciwpowodziowej PREFA
![Ikona oznaczająca zalety](/fileadmin/_processed_/8/c/csm_benefits_6b58cc67b7.png)
Z możliwością instalacji przez jedną osobę
![Ikona oznaczająca zalety](/fileadmin/_processed_/8/c/csm_benefits_6b58cc67b7.png)
Szybki i łatwy montaż
![Ikona oznaczająca zalety](/fileadmin/_processed_/8/c/csm_benefits_6b58cc67b7.png)
Z wytrzymałego aluminium
Niska masa & Łatwe składowanie
![Ikona oznaczająca zalety](/fileadmin/_processed_/8/c/csm_benefits_6b58cc67b7.png)
Z możliwością instalacji przez jedną osobę
![Ikona oznaczająca zalety](/fileadmin/_processed_/8/c/csm_benefits_6b58cc67b7.png)
Szybki i łatwy montaż
![Ikona oznaczająca zalety](/fileadmin/_processed_/8/c/csm_benefits_6b58cc67b7.png)
Z wytrzymałego aluminium
Niska masa & Łatwe składowanie
Informacje Techniczne
Powodzie i zalania są jako kataklizm naturalny nieuniknione. Nowoczesna ochrona przeciwpowodziowa może jednak zapobiec katastrofalnym skutkom powodzi. Z przyjemnością udzielimy wszelkich informacji na temat ochrony przeciwpowodziowej PREFA!
- 1. profil ścienny: Na stałe wbudowany w ścianę lub zamocowany przed ościeżem, w ościeżu lub w jednej płaszczyźnie z ościeżem.
- 2. belka zapory: Na rysunku: dolna belka jest połączona z pozycją nr 3.
- 3. uszczelnienie dolne: Uszczelnienie pomiędzy najniższą belką zapory a podłożem
- 4. kolumna środkowa: W przypadku zastosowania na większych odległościach słupki te są używane jako filary pośrednie.
- 5. element dociskowy (ze śrubą z łbem sześciokątnym lub uchwytem gwiazdkowym): Do naprężania belek zaporowych
- 6. element trzymający: Zapobiega pionowemu wyginaniu belek zapory i zwiększa nacisk na uszczelnienie dolne.
- 7. tuleja do mocowania kolumny: Zabetonowana w fundamencie tuleja, do której wsuwana jest kolumna środkowa
- 8. wieszak zapory: Do układania i przechowywania belek, gdy nie są używane
- 9. osłona profilu ściennego: Do osłony profili ściennych, gdy nie są używane.
- 10. osłona do przechowywania: Poszczególne elementy (długość: 445 mm) są łączone ze sobą za pomocą śrub.
- 11. uszczelka profilu podstawowego
- 12. uszczelka belki zapory
- 13. uszczelka pokrywy i tulei do kolumn
![Bestandteile des PREFA Hochwasserschutzsystems](/fileadmin/_processed_/8/f/csm_HWS_System_gesamt_11_23_99dc2e3dd2.jpg)
Szandor PoczĄTkowy (Ochrona ObiektÓW I Terenu)
Szandory są dostępne w dwóch grubościach (50 i 80 mm). W systemie 80 możliwa jest realizacja wyższych konstrukcji i większych rozpiętości. Profile aluminiowe szandorów układa się po prostu na sobie, wykorzystując system rowków i zaczepów. Wczepiają się one w siebie i gwarantują wysoką stabilność i maksymalne bezpieczeństwo. Na zakończenie cała konstrukcja jest unieruchamiana zaciskami blokującymi. Profile są dostępne nawet o długości 6,5 m i można je rozbudowywać zazwyczaj do wysokości 3 m. Wymagane jest obliczenie obciążeń statycznych. Profile są wypchane wypełnieniem składającym się z EPDM/gumy gąbczastej, które w razie potrzeby można łatwo wymienić. Po użyciu niezbędne jest czyszczenie i kontrola profili i wypełnień w celu zapewnienia ich poprawnego działania w przyszłości.
![Belki zaporowe systemu ochrony przeciwpowodziowej PREFA](/fileadmin/_processed_/3/e/csm_PREFA-Hochwasserschutz-Dammbalken-Aluminium_def9ea7e61.jpg)
Belki zapory przeciwpowodziowej PREFA są dostępne w trzech różnych grubościach. W zależności od grubości można je stosować do różnych obszarów.
Szandor początkowy grubość (System 50): |
50 mm |
---|---|
Szandor początkowy grubość (System 80): |
80 mm |
Szandor początkowy masa/mb (System 50): |
5,60 kg / 4,12 kg |
Szandor początkowy wysokość (System 50): |
150 mm / 200 mm |
Szandor początkowy rąbek (System 50): |
15 mm |
Profil MocujĄCy (Ochrona Budynku) I SŁUpek MontaŻOwy (Ochrona Terenu)
Stały profil montażowy można ustawić w trzech miejscach: w ościeżu, jednopłaszczyznowo z nim lub przed nim. Wielkość mocowania należy dobrać do wymagań statycznych całego systemu. Wypełnienie systemowe zapobiega przenikaniu wody.
Słupek montażowy: Waży zaledwie 9,4 kg (w przypadku systemu 50 mm; system 80 mm: 11,3 kg) na metr bieżący. Podczas pierwszego montażu na stosownym podłożu należy umieścić tuleję fundamentową. Słupki wystarczy zakotwić w tulei fundamentowej za pomocą złącza bagnetowego.
![Profile mocujące dla systemu ochrony przeciwpowodziowej PREFA](/fileadmin/_processed_/a/3/csm_PREFA-Hochwasserschutz-Befestigungsprofil_d780d152e2.jpg)
Profil mocujący służy do ochrony obiektu
![Tuleja gruntowa do słupków mocujących ochrony przeciwpowodziowej PREFA](/fileadmin/_processed_/1/e/csm_PREFA-Hochwasserschutz-Befestigungssteher_b77183a2e2.jpg)
Słupek montażowy służy do ochrony terenu
Słupek montażowy średnica: |
140/186 mm |
---|---|
Słupek montażowy wysokość: |
750-2150 mm (specjalne długości na zamówienie) |
Słupek montażowy wykonanie: |
50 mm lub 80 mm |
tuleja fundamentowa średnica: |
170 mm / 230 mm |
Tuleja fundamentowa głębokość: |
420 mm |
Zacisk BlokujĄCy (Do Ochrony ObiektÓW I TerenÓW Przed Zalaniem)
Szandory są unieruchamiane od góry zaciskami blokującymi. Śrubę na zacisku blokującym należy lekko dokręcić kluczem imbusowym (alternatywnie: śruba z uchwytem krzyżowym). Zaciski blokujące zapobiegają wypływaniu profili do czasu, gdy szandory same napełnią się wodą, przez co wzrośnie nacisk wypełnień. Podczas użytkowania można zdemontować zaciski blokujące i w razie potrzeby rozbudować system.
![Trzymający w napięciu fragment dotyczący ochrony przeciwpowodziowej PREFA](/fileadmin/_processed_/9/2/csm_PREFA-Hochwasserschutz-Spannstueck_7457d2bf75.jpg)
Element napinający służy do mocowania belek zabezpieczenia przeciwpowodziowego PREFA od góry. Zamocowanie elementów napinających zapobiega unoszeniu się profili do góry, aż do momentu wypełnienia ich wodą.
Zacisk blokujący długość: |
160 mm |
---|---|
zacisk blokujący masa: |
0,45 kg |
zastosowania
Ochrona obiektów
Dzięki specjalnym szandorom z aluminium można szybko uszczelnić okna, drzwi, otwory drzwiowe, które tworzą punkt natarcia dla wody.
- Stały montaż profili montażowych, wewnątrz, jednopłaszczyznowo lub przed ościeżem.
- W razie potrzeby szandor wsuwa się w mocowanie i unieruchamia od góry zaciskiem blokującym.
- Profile montażowe i szandory dopasowuje się indywidualnie do koloru elewacji.
- Szybka gotowość do użycia, łatwe składowanie niewielkim kosztem, możliwość pojedynczego montażu.

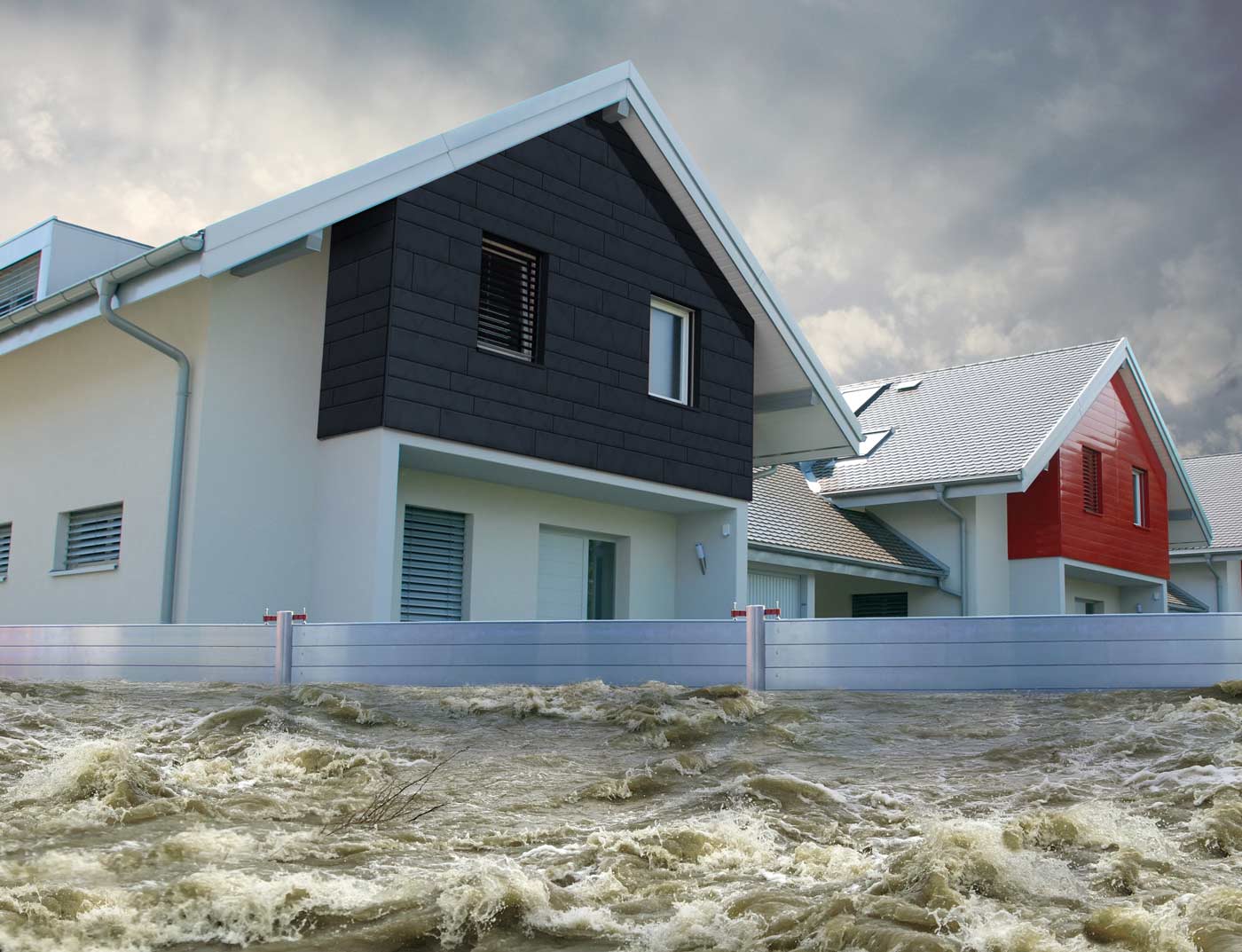

Ochrona terenów
- Ściany ochronne mogą budowane jako nowe konstrukcje lub służyć do podwyższenia istniejących zapór.
- W razie potrzeby we wpuszczonych tulejach fundamentowych są kotwiczone słupki montażowe (podpory), w które następnie są wsuwane szandory. Po zdarzeniu wszystko można z łatwością zdemontować. Tuleje fundamentowe może zamknąć płytą maskującą.
- Przeciwpowodziową ścianę ochronną można rozłożyć zawsze do maksymalnej wysokości i dopasować do poziomu wody.
mobilna i indywidualna
System ochrony przeciwpożarowej PREFA składa się z następujących elementów:
(1) Szandor początkowy z uszczelnieniem
(2) Szandor
(3) Profil montażowy (ochrona obiektu U lub h)
(4) Słupek montażowy z tulejami fundamentowymi (ochrona terenu)
(5) zaciski blokujące do mocowania poszczególnych belek
projekt i zastosowanie
Podręcznik projektowania PREFA – ochrona przeciwpowodziowa 2015
Przedłożenie formularza
Znajdź wykonawcę ochrony przeciwpowodziowej.
Zamów bezpłatną broszurę na temat ochrony przeciwpowodziowej.
![Sebastian Walczak](/fileadmin/_processed_/d/e/csm_Sebastian_Walczak_de432b5f32.jpg)
Sebastian Walczak
Woj. Łódzkie, Woj. Mazowieckie, Woj. Dolnośląskie
![](/fileadmin/_processed_/2/9/csm_PREFA-Grzegorz-Olender_8a444b94b5.jpg)
Grzegorz Olender
Woj. Małopolskie
![Jacek Mika](/fileadmin/_processed_/9/f/csm_Jacek_Mika_6b6978031f.jpg)
Jacek Mika
Woj. Mazowieckie, Woj. Podlaskie
![Krzysztof Sobkiewicz](/fileadmin/_processed_/3/0/csm_Krzysztof_Sobkiewicz_0f901e1846.jpg)
Krzysztof Sobkiewicz
Woj. Kujawsko-Pomorskie, Woj. Pomorskie, Woj. Warmińsko-Mazurskie
![](/fileadmin/_processed_/f/5/csm_PREFA_PL-Lukasz-Bebenek_1de0b65881.jpg)
Łukasz Bębenek
Woj. Świętokrzyskie, Woj. Małopolskie
![Michal Ługowski](/fileadmin/_processed_/4/1/csm_Michal_Lugowski_7c2518c4bd.jpg)
Michal Ługowski
Woj. Lubuskie, Woj. Wielkopolskie, Woj. Zachodniopomorskie
![Rafał Majchrowski](/fileadmin/_processed_/b/a/csm_Rafal_Majchrowski_6eeb6a657b.jpg)
Rafał Majchrowski
Woj. Lubelskie, Woj. Podkarpackie
![Robert Reimann](/fileadmin/_processed_/b/7/csm_Robert_Rejmann_4dcfd72a7f.jpg)
Robert Reimann
Woj. Śląskie
![](/fileadmin/_processed_/6/f/csm_PREFA-Grzegorz-Ostafinski_31046f0461.jpg)
Grzegorz Ostafiński
Polska Południowa
![](/fileadmin/_processed_/4/7/csm_Michal_Rzewuski_9e323c6149.jpg)
Michał Rzewuski
Polska Północna
Mateusz Marynik
Czeladnik Blacharstwa
![](/fileadmin/_processed_/0/8/csm_PREFA_PL-Adam-Heryk_2d01790c9f.jpg)
Adam Heryk
Mistrz Blacharstwa
Pytania i odpowiedzi: PREFA ochrona przeciwpowodziowa
Ochrona przeciwpowodziowa PREFA dostarczana jest przez lokalnego partnera PREFA i montowana przez specjalistów.
System ochrony przeciwpowodziowej PREFA został przetestowany i certyfikowany przez „Europejskie Stowarzyszenie Ochrony Przeciwpowodziowej”. Jest on zgodny z wymaganiami podstawowymi w zakresie projektowania i stosowania wytycznych Stowarzyszenia Inżynierów Gospodarki Wodnej, Gospodarki Odpadami i Upraw e.V.
