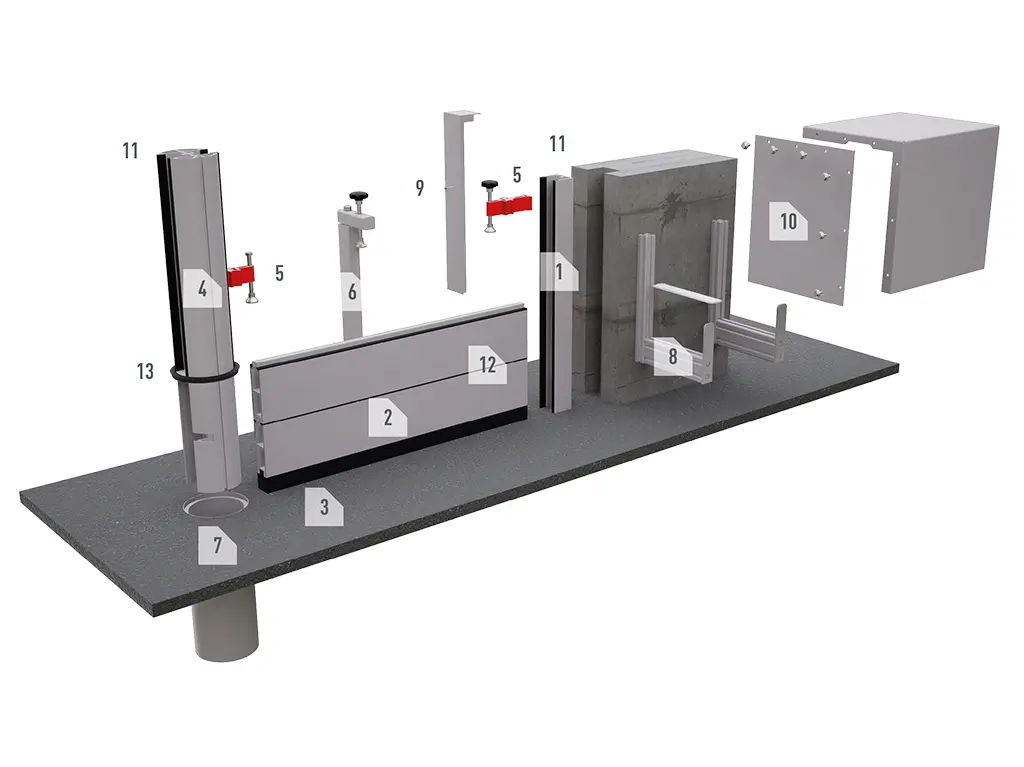

1. profil ścienny: Na stałe wbudowany w ścianę lub zamocowany przed ościeżem, w ościeżu lub w jednej płaszczyźnie z ościeżem.
2. belka zapory: Na rysunku: dolna belka jest połączona z pozycją nr 3.
3. uszczelnienie dolne: Uszczelnienie pomiędzy najniższą belką zapory a podłożem
4. kolumna środkowa: W przypadku zastosowania na większych odległościach słupki te są używane jako filary pośrednie.
5. element dociskowy (ze śrubą z łbem sześciokątnym lub uchwytem gwiazdkowym): Do naprężania belek zaporowych
6. element trzymający: Zapobiega pionowemu wyginaniu belek zapory i zwiększa nacisk na uszczelnienie dolne.
7. tuleja do mocowania kolumny: Zabetonowana w fundamencie tuleja, do której wsuwana jest kolumna środkowa
8. wieszak zapory: Do układania i przechowywania belek, gdy nie są używane
9. osłona profilu ściennego: Do osłony profili ściennych, gdy nie są używane.
10. osłona do przechowywania: Poszczególne elementy (długość: 445 mm) są łączone ze sobą za pomocą śrub.
11. uszczelka profilu podstawowego
12. uszczelka belki zapory
13. uszczelka pokrywy i tulei do kolumn
Belki zapory, mocowania i elementy mocujące wykonane są z aluminium, ponieważ ten materiał jest odporny na pęknięcia, warunki pogodowe i rdzę. Niewielka masa materiału pozwala na swobodny transport poszczególnych elementów ochronnych i ich szybki montaż w sytuacji nagłej.

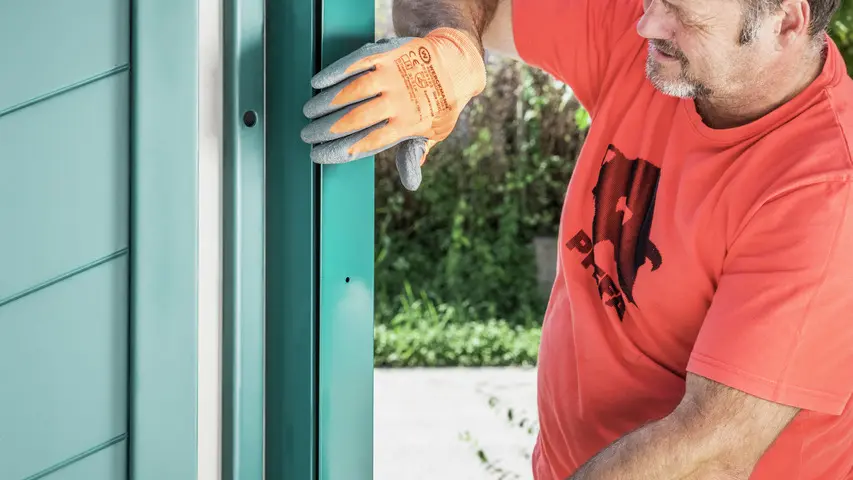

Ścienne profile mocujące do ochrony obiektu

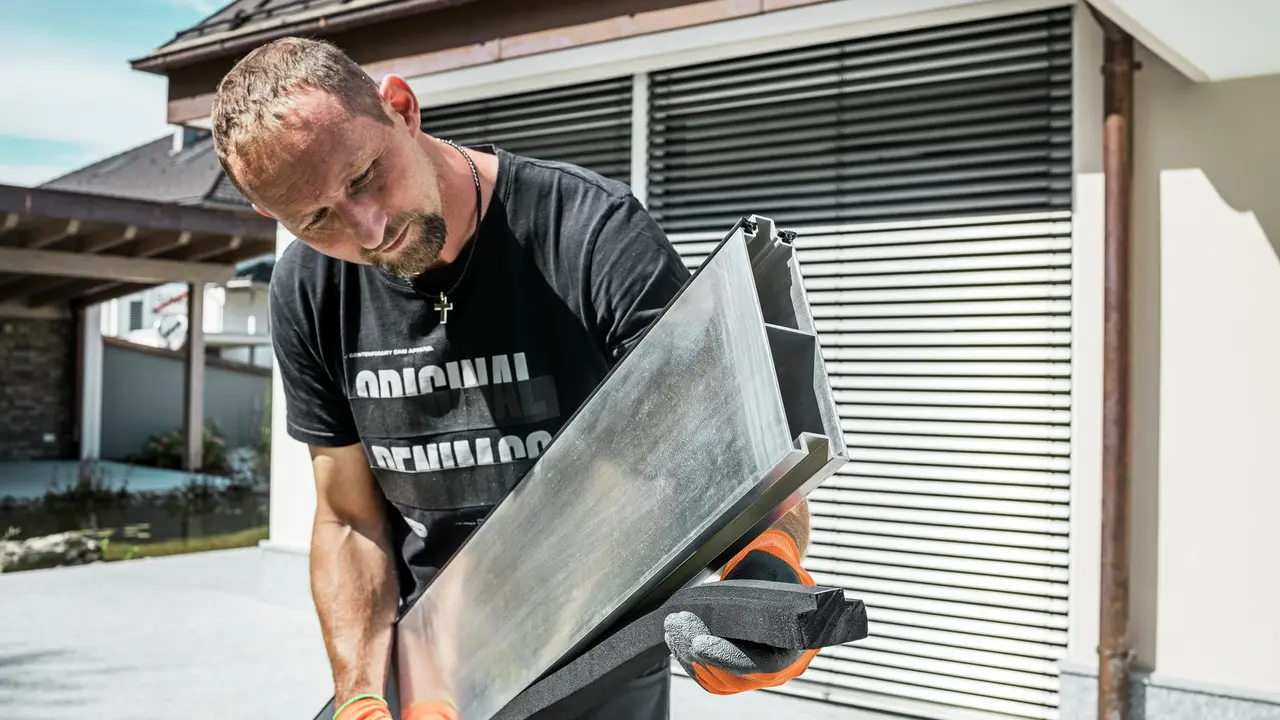

Początkowa belka zapory z uszczelnieniem dolnym

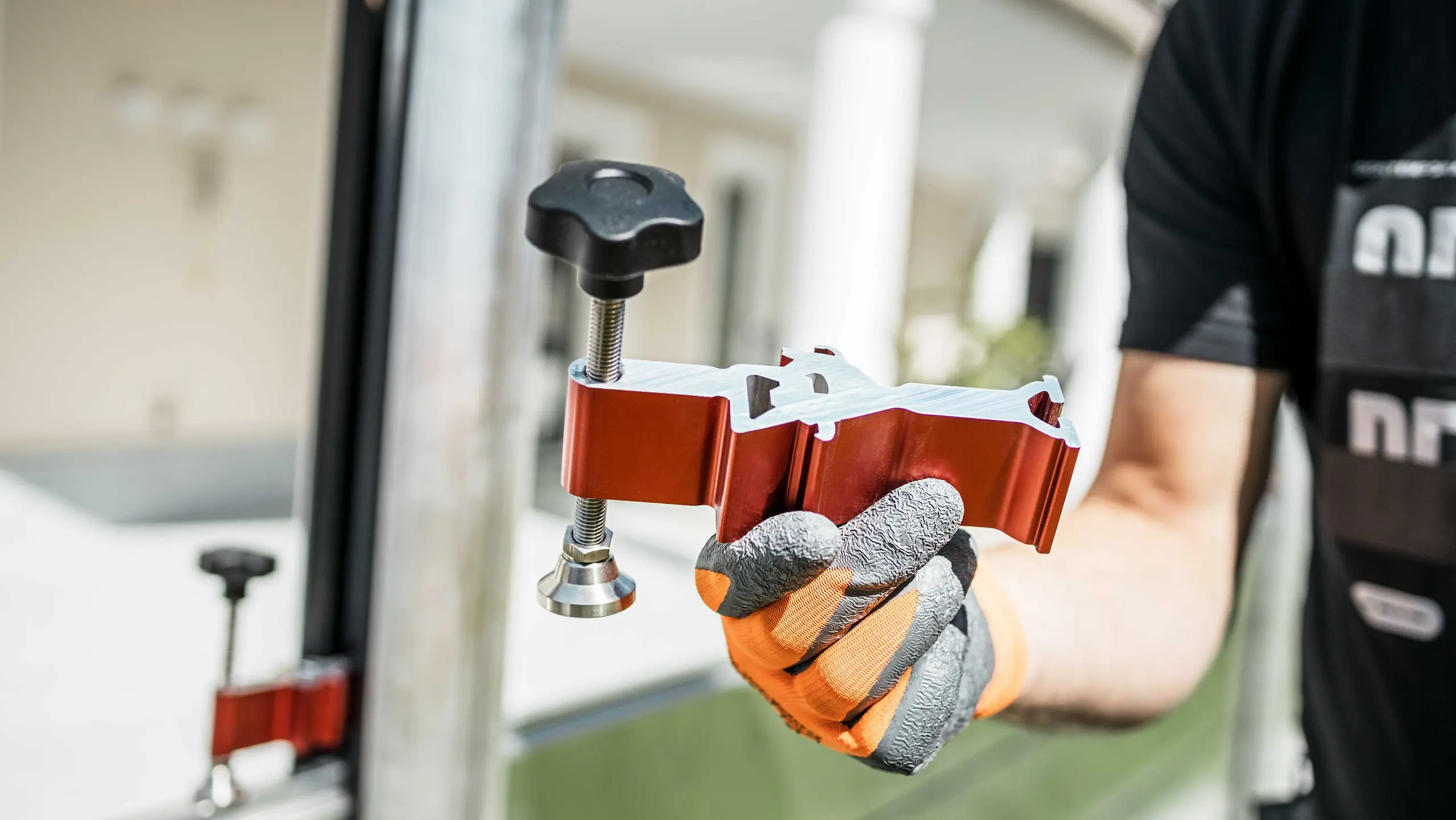

Element dociskowy do mocowania poszczególnych belek

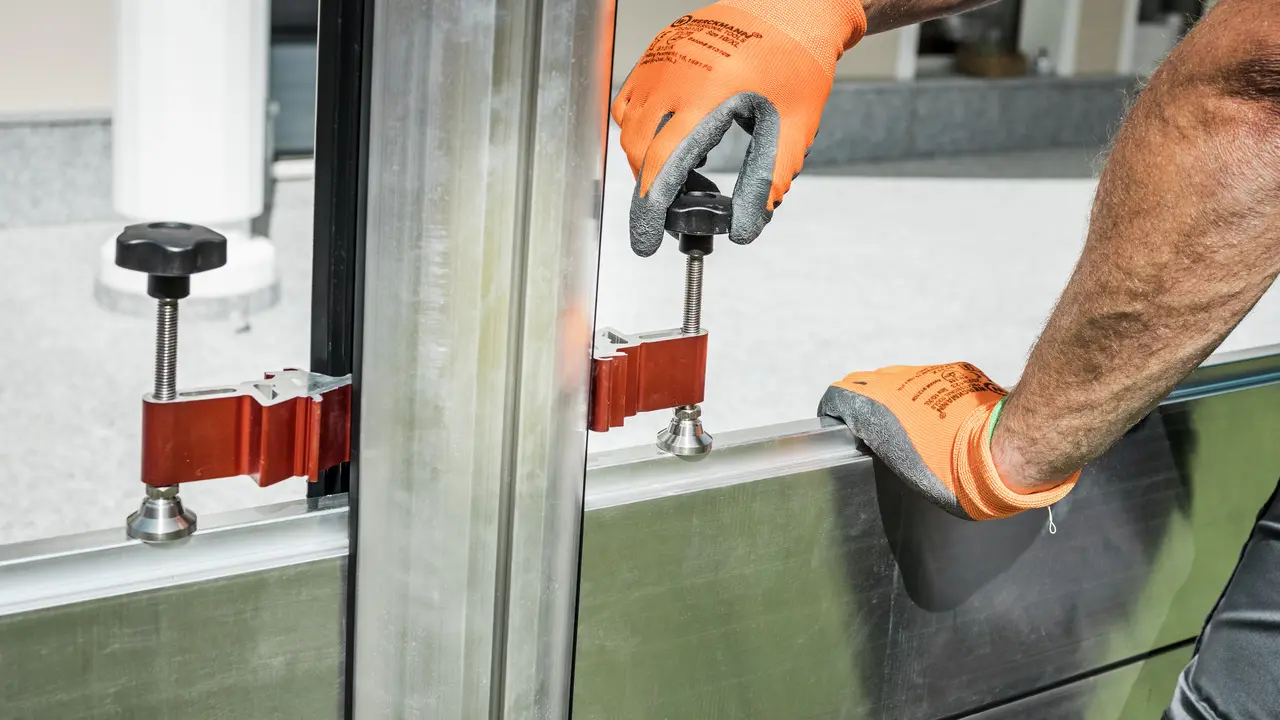

Montaż elementu dociskowego na ułożonych belkach zapory
